MANUALE UTENTE FF-T809 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/suppor

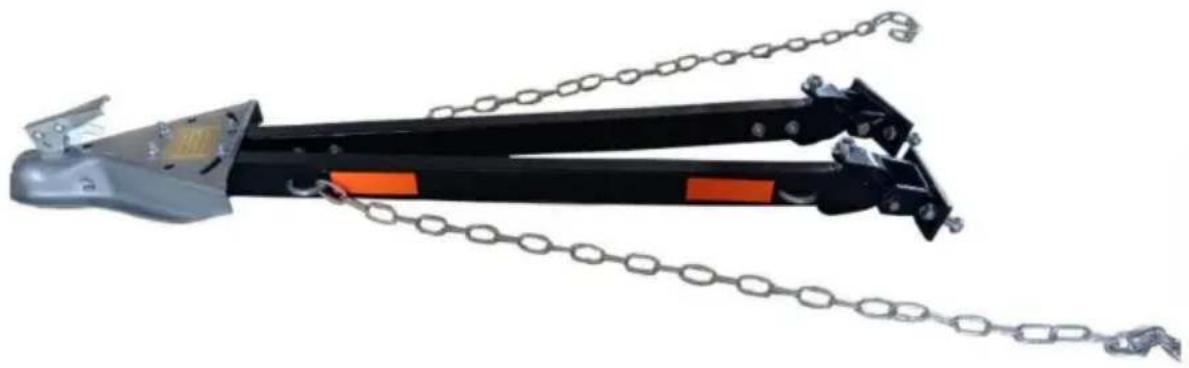

GANCIO DI TRAINO

MODELLO: FF-T809

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

GANCIO DI TRAINO

MODELLO: FF-T809

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

WARNING

La mancata osservanza di queste istruzioni può causare situazioni pericolose

Condizioni di traino.

1. Il peso totale del veicolo trainato non deve superare le 5500 libbre.
2. Il veicolo trainante deve pesare più del veicolo trainato.
3. Installare seguendo le istruzioni fornite.
4. Seguire le raccomandazioni del produttore del veicolo trainato per il traino. Trasmissione deve essere in folle. Il freno di stazionamento deve essere rilasciato. Alcuni veicoli con motore lo sterzo potrebbe "seguire" meglio il motore al minimo.
5. Il volante del veicolo trainato deve poter girare liberamente.
6. Non consentire ai passeggeri di viaggiare su veicoli trainati.
7. Le luci posteriori, gli indicatori di direzione e le luci dei freni del veicolo trainato devono funzionare quando trainato. In caso contrario, il veicolo deve essere dotato di un'illuminazione temporanea sistema.
8. Il peso aggiunto del veicolo trainato aumenterà la distanza di arresto. Tenere conto di questo nella tua guida.
9. Quando si curva, iniziare procedendo dritti in avanti, quindi girare il volante.
10. Non superare le 45 miglia orarie.
11. Non fare retromarcia con il veicolo al traino.
12. Controllare tutti i collegamenti, compresi gancio e sfera, prima del traino e spesso durante il tuo viaggio.
13. Rimuovere il gancio di traino quando non si traina.
14. Utilizzare solo una palla da 2" con capacità di lancio di almeno 5500 libbre.
15. Collegare correttamente le catene di sicurezza dal gancio di traino al veicolo trainante e rimorchiato.
16. Leggere e seguire l'etichetta sul lato del gancio di traino. Giunto e istruzioni prima del traino.

NOTE SULL'USO

1. Non superare mai la potenza nominale minima di nessuna parte del sistema di traino.
2. Utilizzare questa barra di traino solo per trainare veicoli in buone condizioni. Non trainare veicoli con sistemi di sterzo o di regolazione della velocità danneggiati.
3. Gonfiare gli pneumatici del veicolo trainato alla massima pressione consigliato dal produttore del pneumatico.
4. Gli specchietti retrovisori su entrambi i lati del veicolo trainante aumentano la sicurezza aumentando visibilità posteriore e sono richiesti dalle leggi statali.
5. Concediti più tempo per accelerare, fermarti e manovrare. Rallenta molto prima di curve strette, ostacoli o cambi di corsia e prima di iniziare a scendere colline.
6. Se la combinazione del veicolo ondeggia o sembra instabile, rallentare gradualmente, accostare in un luogo sicuro e ispezionare tutti i collegamenti. Instabilità
   aumenta con la velocità e potresti dover trainare a una velocità inferiore. Interrompere traino se l'instabilità persiste. Una combinazione stabile e facile da controllare a un bassa velocità può essere instabile a velocità più elevata. La stabilità diminuisce quando si va discesa. Inizia la discesa lentamente e mantieni una bassa velocità.
7. Non effettuare curve brusche da fermi.
8. Ridurre la velocità su strade dissestate.

Istruzioni speciali per l'utilizzo di un pick-up o di un furgone come mezzo e Veicolo:

1. Il pick-up o il furgone devono pesare 1-1/2 volte in più del veicolo trainato. Esempio:
   per trainare 3000 libbre. L'auto, il pick-up o il furgone devono pesare almeno 4500 libbre.
2. Se il veicolo trainante non pesa abbastanza, è necessario aggiungere peso per evitare un combinazione di traino pericolosa. L'instabilità può portare alla perdita di controllo e/o a un condizione "a coltello pieghevole".
3. Alcuni paraurti per gradini limitano la svolta. Prestare particolare attenzione. Svoltare troppo bruscamente può danneggiare il gancio di traino, la sfera di aggancio e il paraurti.

MODELLO E PARAMETRI

Modello	Modello FF-T809
Capacità massima di traino	5500 libbre
Larghezza di apertura e chiusura	39,4" Massimo
Accoppiatore	2"

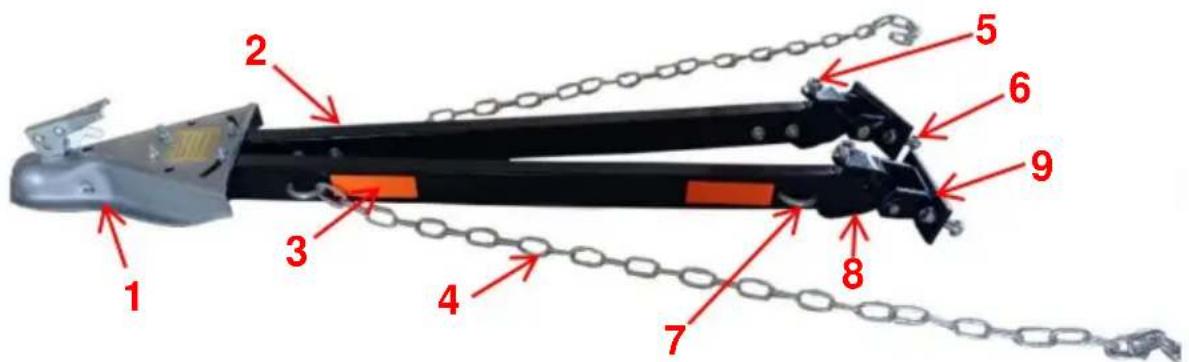

SCHEMA STRUTTURALE E COMPONENTI

NO.	Nome	Quantità
1	Giunto (2")	1
2	Barra di traino	2
3	Adesivo riflettente	4
4	Catena di sicurezza (1,2 m)	2
5	Bullone (ÿ12*80mm)	2
6	Bullone (ÿ12*45mm)	4
7	Bullone a U	2
8	Connettore a forma di U	2
9	Staffa di montaggio	2
10	Manuale d'uso	1

NOTE DI INSTALLAZIONE

1. Questo gancio di traino verrà installato da un installatore/fabbricante professionista esperienza nella selezione di aree di fissaggio del veicolo dotate di adeguata resistenza.
2. Parcheggiare i veicoli su una superficie piana per l'installazione.
3. L'accoppiatore deve essere livellato entro 5° quando l'attacco è completo, come

mostrato. Deve essere livellato entro 5°.

1. Gli attacchi del paraurti devono essere rinforzati, come mostrato di seguito.
2. Gli attacchi al veicolo trainato devono essere imbullonati, non saldati.
3. Mantenere la superficie di montaggio delle staffe il più possibile a filo con la parte anteriore di il paraurti il più possibile per consentire un libero movimento verticale.
4. Fissare il gancio di traino alle staffe montate correttamente con i perni e fissarlo con il filo attaccato.
5. Regolare l'accoppiatore per adattarlo correttamente alla sfera; vedere regolazione dell'accoppiatore.
6. Evitare sospensioni e componenti dei freni con attacchi.

ATTACCO PER VEICOLI RIMORCHIATI

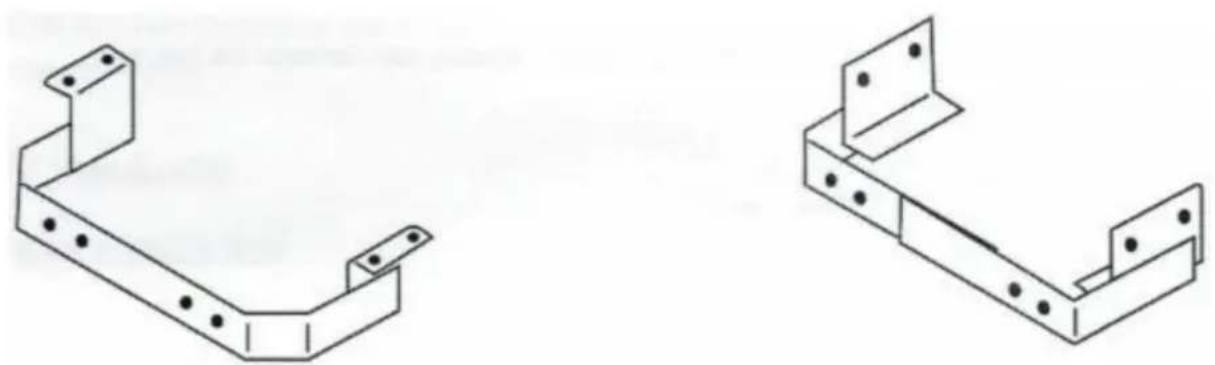

È necessario realizzare una struttura che consenta di fissare il gancio di traino al telaio del veicolo trainato. Sono illustrate alcune tipiche strutture di fissaggio del telaio sotto.

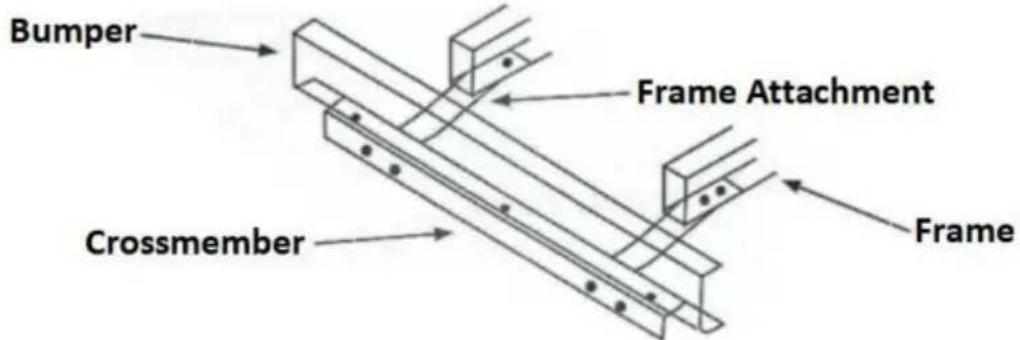

Se il paraurti viene utilizzato come supporto, deve essere rinforzato con attacchi al telaio. Di seguito è illustrato un metodo tipico per rinforzare un paraurti.

Questi attacchi del telaio devono essere fissati entro 2" dalle staffe del gancio di traino da collegare. Questi attacchi del telaio devono essere realizzati con barre piatte di almeno 1/2" x 2". Non si collega mai attraverso la fascia di plastica che copre un paraurti. Con l'approvazione del cliente, questa fascia deve essere tagliata per fornire un fissaggio sicuro.

ACCOPPIATORE

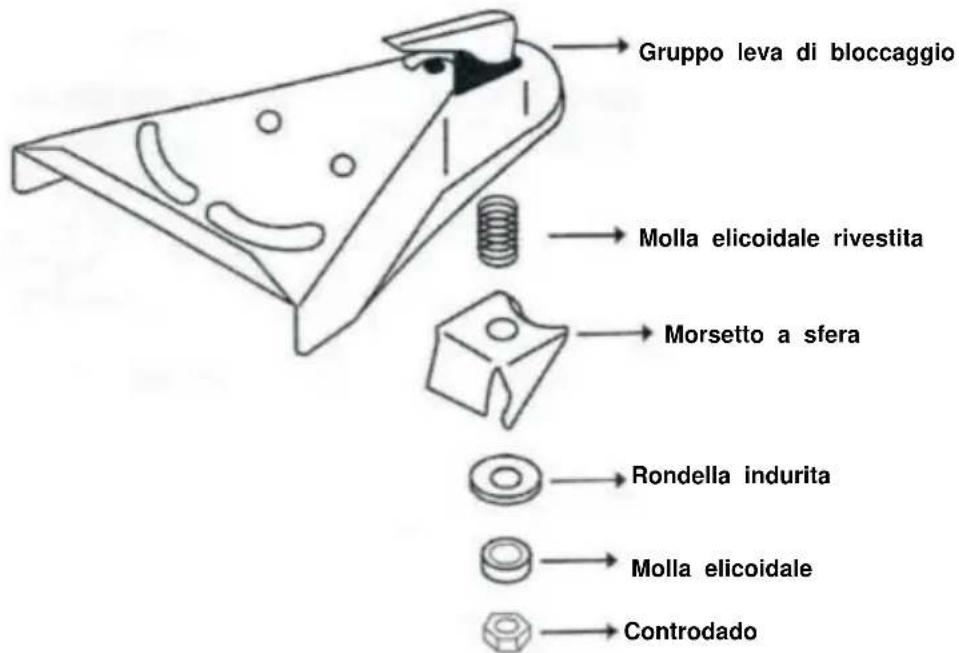

REGOLAZIONE DELL'ACCOPPIATORE:

1. Con l'accoppiatore bloccato su una sfera da 2" di diametro, serrare il controdado finché tutte le parti sono fissati saldamente.

NOTA: NON STRINGERE ECCESSIVAMENTE. STRINGERE SOLO QUANTO SUFFICIENTEMENTE PER COMPRIMERE COMPLETAMENTE MOLLA ELICOIDALE.

1. Allentare il controdado di 1/2 - 3/4 di giro.
2. Verificare il corretto funzionamento dell'accoppiamento/saccoppiamento.

Gruppo leva di bloccaggio Molla elicoidale rivestita Morsetto a sfera Rondella indurita Molla elicoidale Controdado

INSTALLAZIONE

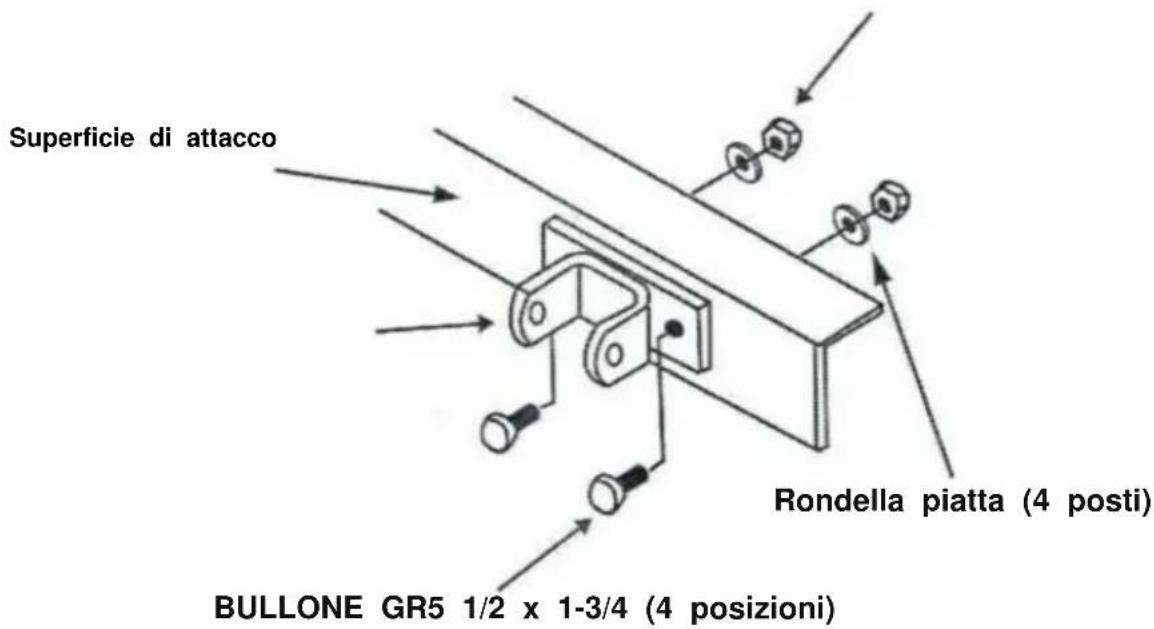

1. Centrare la barra di traino sulla superficie di fissaggio, allargando i bracci laterali per almeno 24", e contrassegnare le linee centrali della staffa del gancio di traino.
2. Utilizzando la staffa del gancio di traino come modello, praticare due fori da 1/2" nel superficie di fissaggio su ciascun lato.
3. Fissare le staffe del gancio di traino alla superficie di fissaggio utilizzando il dado da 1/2 x Bulloni Gr5 da 1-3/4 forniti con il gancio di traino.

NOTA: SE SONO NECESSARI BULLONI PIÙ LUNGHI, UTILIZZARE BULLONI Gr5 DA 1/2-13.

1. Fissare le staffe del gancio di traino con rondelle piatte e controdadi, come mostrato sotto.
2. Serrare questi elementi di fissaggio da 1/2" a 75 lb-ft.

Superficie di attacco Rondella piatta (4 posti) BULLONE GR5 1/2 x 1-3/4 (4 posizioni)

COLLEGAMENTO

1. Fissare il gancio di traino alle staffe del gancio di traino con due perni di bloccaggio del filo.
2. Fissare l'attacco del gancio di traino alla sfera da 2" del veicolo trainante.
3. Centrare l'accoppiatore sui bracci laterali della barra di traino in modo che la barra di traino sia simmetrica rispetto la linea mediana dei veicoli.
4. Serrare i dadi che fissano i bracci laterali del gancio di traino all'accoppiatore a 31 lb-ft.
5. Installare le catene di sicurezza come descritto nella sezione successiva.
6. Collegare un cablaggio adeguato in modo che luci di stop, indicatori di direzione e
   Le luci posteriori di un veicolo trainato funzionano insieme alle luci del veicolo trainante.
7. Leggere e seguire le etichette poste sul gancio di traino.

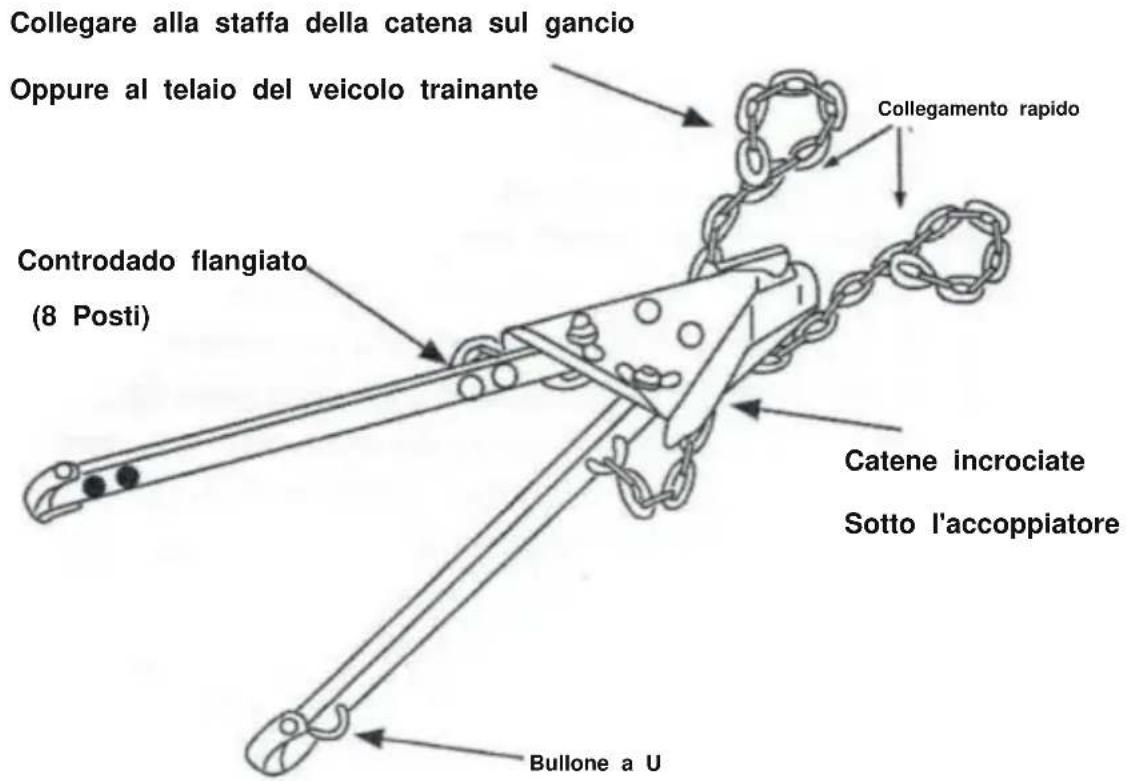

UTILIZZARE LA CATENA DI SICUREZZA:

1. Collegare le catene di sicurezza a entrambi i veicoli e al gancio di traino stesso.
2. Fissare le catene alla barra di traino con bulloni a U e controdadi flangiati.
3. Serrare ciascun controdado flangiato finché le filettature del bullone a U non superano il controdado.
4. Incrociare due catene sotto l'accoppiatore e collegarle alla staffa della sedia sul
   gancio o al telaio del veicolo trainante, lasciando solo il gioco necessario per consentire svoltando.

Collegare alla staffa della catena sul gancio Oppure al telaio del veicolo trainante Controdado flangiato (8 Posti) Bullone a U Catene incrociate Sotto l'accoppiatore Collegamento rapido

MANUTENZIONE

1. Controllare regolarmente i bulloni e i perni di sicurezza.
2. Non sovraccaricare.
