INSTRUKCJA OBSŁUGI YDIES200L-E Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Zdjęcie w celach informacyjnych

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

OSTRZEŻENIE: Przeczytaj uważnie i zrozum wszystkie instrukcje dotyczące MONTAŻU I

INSTRUKCJA OBSŁUGI przed rozpoczęciem użytkowania. Nieprzestrzeganie ten zasady bezpieczeństwa I Inny podstawowy środki ostrożności mogą spowodować poważny obrażenia ciała.

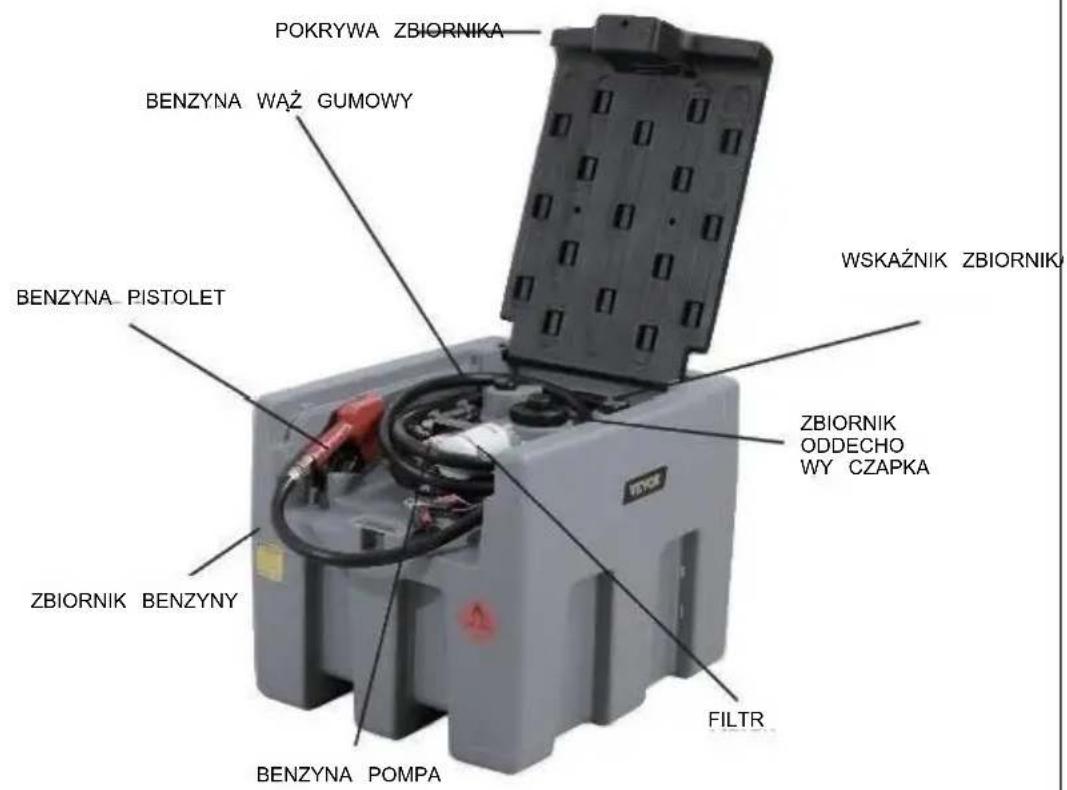

Część Lista

POKRYWA ZBIORNIKA BENZYNA WAŻ GUMOWY BENZYNA PISTOLET WSKAŻNIK ZBIORNIK ZBIORNIK ODDECHO WY CZAPKA ZBIORNIK BENZYNY FILTR BENZYNA POMPA

OGÓLNY:

Wszystko przenosić jednostki przychodzić standardowy z Auto pistolet z wyłącznikiem I Wszystko lakierki funkcja A obowiązek cykl Do 30 protokół z ciągły wydawanie, Wszystko posłowie Również zawierać jakiś wewnętrzny objazd To pozwala Do ten pompa Do operować Do w górę Do A maksymalny z trzech protokół Kiedy ten pożywny dysza zamyka wyłączony bez uszkadzający ten pompa Lub silnik.

DANE TECHNICZNE:

ZBIORNIKI:

Wykonane z odpornego na uderzenia polietylenu, stabilizowane promieniami UV, kolorowe Czerwony I wyposażony w pokrywę i odpowiedznik.

PISTOLET: Spust pożywny dysza z automatyczny wyłączenie I wąż gumowy

obracać I.

FILTROWANIE: Ssanie stopa ekran filtr

LAKIERKI:

Moc Wyjście	Woltów	Otwarty przepływ	Obowiązek silnika Cykl	Wewnętrzny Objazd	Przewód zasilający	Silnik Prędkość
140 W	12V prądu stałego	40 l/min	30 minut	Tak	4m z klipsy krokodylkowe	2300 obr./min

WAŻNE INFORMACJE OPERACYJNE UWAGA- obejście wewnętrzne dopasowany W Wszystko diesel pompa Modele Jest zaprojektowany Do chronić ten pompa p I silnik z szkoda Kiedy ten spust jest wyłączony na czas nie wyprzedzać ten 2-3 protokół.

Ten Jest wystarczająco czas na operator do przełącznik poza pompa Lub wznowić pompowanie.

Kiedy dysza Jest wyłącz i pompa Jest bieganie, pompa ciśnienie zwiększa się I elektryczny obciążenie silnika zwiększa się przy użyciu większej ilości moc (ampery), które z kolei stawki genów więcej ciepło wewnątrz obydwa pompa i silnik, ryzykujący zwiększone zużycie lub prawdopodobnie, Jeśli ten pompa Jest nie przełączony wyłączony.

Safety Instructions

OSTRZEŻ ENIE

Przed próbą obsługi lub zainstalować olej napędowy jednostka ostrożnie zwrócić uwagę z ten następny bezpieczeństwo ostrzeżenia.

Niedostosowanie się do te ostrzeżenia móc wynik W poważny obrażenia śmierć.

Ostrzeżenie! Ta jednostka diesła jest zaprojektowany i wyprodukowano wyłącznie do przenoszenia I pompa oleju napędowego / g jako oline paliwo. Pod NIE okoliczności móc To Beć używany do czegoś innego celów.

Ostrzeżenie! Przed instalacją lub użyciem Jednostka Diesła, Wszystko operatorzy musi przeczytać i w pełni rozumiem treść niniejszej instrukcji obsługi, a także wszystkich ini dostarczonych instrukcji, i naklejka bezpieczeństwa dopasowany Do ten Diesel/benzyna jednostka.

Ostrzeżenie! Nigdy nie pozwalaj nieodpowiednio przeszkolonej osobie Do zainstalować Lub działać ten Diesel /benzyna jednostka.

Ostrzeżenie! Zapewnić ten pojemność z ten pojazd Jest odpowiedni Do ten załadowany masa z jednostka diesla. Odnieś się do ten pojazd instrukcja obsługi dla bezpieczeństwa pracujący ładunki, poprawne bezpieczny punktów i stosownych instrukcji bezpieczeństwa.

Ostrzeżenie! Unikać kontaktu oleju napędowego/benzyny ze skórą i oczami oraz wdychania oparów. Lub mgły. Wspominać Do ten Tworzywo Dane Bezpieczeństwo arkusz z twój Diesel dostawca zalecanych środków ostrożności I każdy wymagany ochronny sprzęt do użytku podczas obchodzenia się z produktem. Upewnij się, że Wszystko operatorzy I personel powiązany Czy

znajomy z przepisy prawne i kodeksy postępowania, które mają zastosowanie do bezpieczny użycie, przechowywanie i pozbyć się o leju napędowego.

Ostrzeżenie! Ta jednostka czołgu powinna być bezpiecznie powściągliwy Lub zawiązany w dół Kiedy istnienie transportowany w pojeździe

Ostrzeżenie! Ten jednostka czołgowa nie powinno się podnosić gdy częściowo Lub całkowicie pełny, chyba że wspierany przez odpowiedni rama Lub paleta.

Ostrzeżenie! To jednostka powinien nigdy Być lewy bez opieki chwila wydawanie Lub istnienie wypełniony.

Ostrzeżenie! Zanim Próba Do wypełnić On zbiornik Na A praca stacja, konsultować ten operatordla prawidłowy procedura.

Ostrzeżenie! Nie przechowuj zbiornika paliwa w Lub obok A mieszkanie Lub garaż przyłączony do mieszkanie.

Ostrzeżenie! Zawsze sklep ten olej napędowy/benzyna jednostka W Dobrze wentylowany Otwarte obszary.

Ostrzeżenie ! Przechowywanie oleju napędowego /benzyny jednostka musieć nie Być w bliskość każdy ogrzewanie Lub źródła zapłonu.

Ostrzeżenie! Nie wolno składować żadnych odpadów ani pozostałości palnych. pozostać W Lub wokół obszary W Który olej napędowy / benzyna Jest przechowywany Lub zdekantowany

Ostrzeżenie! Wszelkie wycieki należy usunąć natychmiast i przybory używany W ten posprzątać być Być pozbyć się z bezpiecznie I W zgodność z każdy przepisy prawne i kodeksów postępowania, które mają zastosowanie do bezpiecznego użytkowania, przechowywania i usuwania Diesel/benzyna

Ostrzeżenie! Upewnij się, że przewody elektryczne są zawsze w dobrym stanie stan i Jest nie odsłonięty przez powłokę plastikową. Nie dopuszczać do ten Ołów Do stać s ciasno zawiązany, zgnieciony Lub ściągnięty.

OSTRZEŻ ENIE

Podczasobstugizbiornika przeczytajuważnieiweź notatka z następujących ostrzeżeniadotyczącebezpieczeństwa.

Może Być olejresztkowy w zbiorniku, którego nie można wypomp

Niedostosowanie się do tych ostrzeżeń może skutkować W poważny obrażenia lub de ath

Uwaga! Czołg nadaje się tylko do benzyny I diesel.

Ostrzeżenie! Kiedy operacyjny, ten diesel /benzyna jednostka Potrzebuję s Do łączyć z A 12V bateria. Ostrzeżenie! Nie wolno używać zbiornika z benzyną w pomieszczeniach lub W załączone przestrzenie

Ostrzeżenie ! kiedy wypełniony z benzyna , proszę zakręt wyłączony ten przełącznik zanim łączenie z elektryczny .

Dla niektóre cele transportowe jednostki transferowe zostanie dostarczony z Wąż doprowadzający i pistolet z automatycznym wyłącznikiem odłączony od pompa. Przed próbą pompa każdy Diesel zapewnić To ten dostawa wąż gumowy Jest bezpiecznie dopasowany Do ten lakierki gniazdko i że Automatyczna Wyłączenie pistolet (z (obrotowy) jest dopasowany Do ten Inny koniec z ten dostawa wąż gumowy.

PODŁACZANIE DO MOC DOSTARCZAĆ:

Wszystkie jednostki transferu benzyny wyposażone są w silniki elektryczne prądu stałego To Czy Dostarczono z aligator klipsy To Móc Być połączony

bezpośrednio Do 12 woltów Prąd stały bateria. Połącz ten Czerwony aligator klips Do zacisk dodatni i czarny klips aligatora Do negatywne terminal, Inny przewód uziemiający dobrze. Jeśli pompa działa wstecz, wystarczy zamienić klipsy na bateria. Jeśli ty zamierzać rozszerzyć kabel Lub dodać A podłącz, zrób Jasne To Jest wystarczająca pojemność 7 amperów

Zapewnić To ten zbiornik Jest utrzymany NA jakiś nawet podstawa, która jest zdolny wzięcia ten waga. NIE Specjalny sprzęt Jest wymagany D o wypełnić ten zbiornik, Jednakże Kiedy ten pokrywa ma został REMOVED z ten czołg Brać pielęgnacja nie Do wprowadzić ciąg dalszy do ten zbiornik przez ten podsadzkarz szyja, I zapewnić To ten pokrywa Jest utrzymany bezpłatny z zanieczyszczanie cząsteczki chwila pożywny.

PRZENOSZENIE DIESEL:

Ten pompa będzie potrzebować Do główny się na początku t używać. Zakręt ten pompa NA I deprymować ten spust Do umożliwiać powietrze Do krwawić z ten węże, Po A krótki czas , ten pompa będzie Posiadać przygotowany I dostawa będzie rozpocząć.My polecić Do Ten Pierwszy obrzeża To ten pokrywa Jest REMOVED z ten zbiornik I ten nie gadaj Jest skierowany z powrotem do ten c podczas pompowanie Do unikać rozlanie Lub strata oleju napędowego ; z Ten zrobione , ten jednostka Jest Teraz gotowy Do działać.

Do obyć się ten pompa musieć Być obrócony NA I ten dysze spust przygnębior dysza cechy jakiś automatyczny wyłączenie, które działa Kiedy płyn łączność ten dysza zewnętrzna. Kiedy automatyczny zamknąć wyłącz działa obróć poza pompa wewnątrz 2 Lub 3 protokół Więc Jak nie Do umożliwiać ten silnik Do uruchomić dłużej niż jego określony obowiązek cykl.

Maintenance

Ten lakierki Posiadać został zaprojektowany i wybudowany Do wymagają minimalnej konserwacji Jednakże, To nadal ważne jest, abyś Zawsze usuń pompa z źródło zasilania zanim każdy kontrola

Łopatki w głowa z pompa się zużyje nad czas I wymagać zamiennik. Aby przedłu ten życie Łopatek, zapewnij To ten filtry Czy utrzymany czysty I ten zbiornik bezpłatny z zanieczyszczenia. Jeśli A zmniejszony przepływ wskaźnik Jest zauważalny, lub A skrzypiący dźwięk Jest usłyszał

z ten pompa, brud Lub gruz móc Posiadać wszedł ten lakierki I wymagać natychmiastowy czyszczenie zanim strony Czy na stałe uszkodzony. Okresowo sprawdzać ten ssanie stopa filtr Do zapewnić To To Jest czysty I bezpłatny z debri s. To powinien Być zrobione jeśli tam Jest A zauważalny spadek w tym przepływie stawka. Tam jest również grubym ekranem oczko Na ten wlot z Automatyczny wyłączenie pistolet i może Być sprawdzony przez usuwanie ten dżin z ten obracać.

Trouble shoot

KŁOPOTY STRZELANIE PRZEWODNIK
Problem	Rozwiązanie
Pompa nie działa	Upewnij się, że przewody akumulatora są prawidłowo podłączone do akumulatora. Czerwony zacisk należy podła do zacisku +ve.Sprawdzać f użycie (7A) pod plastikową pokrywą przełącz pompy jest nienaruszone.
Aby przetestować i naprawić pompę, która nie działa	· Zdejmij pokrywę końcową pompy, podłącz zasilanie do czarnegoprzewody do testowania·Jeśli silnik nadal nie działa, odkręć 3 śruby pokrywy gło sprawdź, czy nie ma rdzy lub przeszkód. Nie dokręcaj śr mocno podczas zakładania pokrywy, ponieważ spowoduje t zacięcie wirnika przy pokrywie, a także uniemożliwi obrót elektrycznego i przepalenie bezpiecznika .
Okablowanie pompyPrzegrzanie	Może się to zdarzyć, gdy pompa jest obsługiwany w tryb obejściowymnie dłużej niż 3 minuty lub jeśli napięcie/ampery są niskie Upewnij się, że pompa nie jest pozostawiony bieganie prz dłużej niż 3 minuty beznaciśnięcie spustu pistoletu transferowego. Wiązka przewodzostałaprzedłużony przy użyciu przewodu o niewystarczającej grubości.Przewód 25A jest wymagane i odpowiednie złączeń
Pompa robi skrzypienie/drapanie podczas biegu	Może to być spowodowane dostaniem się brudu lub zanieczyszczeń do pompy i ich uwięzieniem w częściach roboczych. Zdejmij pokrywę końcową pompy, najpierw odkręcając trzy śruby imbusowe i podnosząc pokrywę. Wyłopatki wirnika, upewniając się, że usunąłeś wszystkie czą brudu, które dostały się pomiędzy końca łopatek.łopatki i obudowę wirnika . Nie dokręcaj śrub głowicy zby mocno podczas ponownego montażu.
Pompa zatrzymuje się, gdyZwolnij spust pistoletu transferowego i pompuJestdziałanie	·Zawór zwrotny na wylocie pompy może być zablokowany. Odłącz wąż wylotowy od pompy. Uruchom biały plastikowy zawór znajduje się w porcie wylotowym pręcznie (poprzez wciskanie i wypychanie), aby zapewnić je swobodny ruch.
Aby przetestować i naprawić, jeśliPompy działają, ale są słabelub brak przepływu z dyszy	·Wyjmij pistolet z wąż i ponowny test, włóż wąż do wlev zbiornika i sprawdź·Jeśli przepływ się poprawi, sprawdź, czy otwór na końcu nie jest zablokowanyW razie potrzeby wymień pistolet
Pompa działa, ale nie pompa	Sprawdzać czerwony zacisk krokodylkowy podłączony do zacisku dodatniego, czarny do ujemnego. Jeżeli jest podłą odwrotnie, pompa działa wsteczSprawdź , czy wąż ssący i filtr nożny są zanurzone w napędowym. Wąż ssący może być wygięty i wystawać po napędowy.·Jeśli pompa jest markowa nowy lub nieużywany przez dź czas po pewnym czasie odkręcić pistolet automatyczny od włożyć wąż do wlewu szyjka do pompy zalewowej

Dopasowanie zestaw

Diesel czołg*1

Filtr*1

Tankowanie pistolet*1

Olej rura*1

Poziom cieczy wskaźnik *1

Diesel pompa*1

Metal zamek*1

Instrukcja instrukcja*1

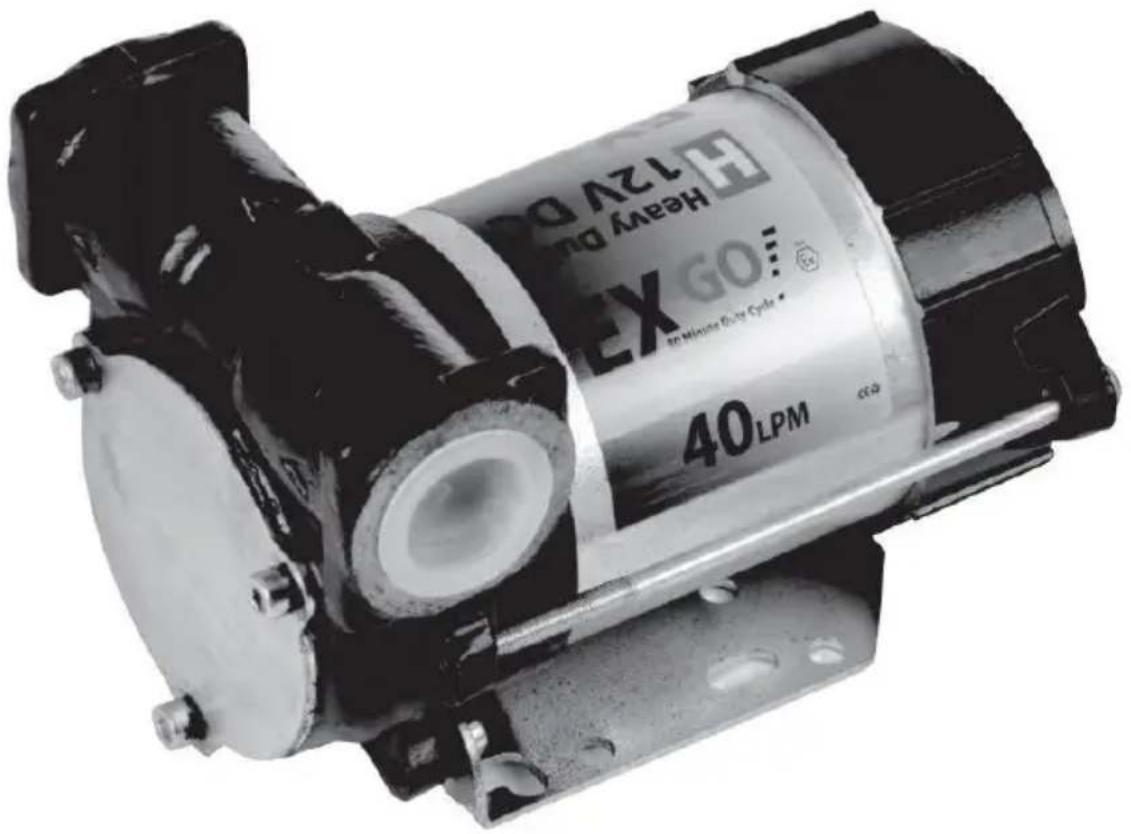

POMPA ZBIORNIK PALIWA 12V

HEAV Heavy HEAV Durable EX GO 40 LPM

MASZYNA

OPIS

POMPA SILNIK

Samozasysająca, objętościowa, obrotowa pompa łopatkowa elektryczna, wyposażona w zawór obejściowy.

Szczotka silnik napędzany przez ciągły obecny, niski napięcie, z przerywany cykl,

OSTRZEŻENIE

SILNIK WYPOSAŻONY W AUTOMATYCZNĄ TERMOSTATYCZNĄ PRZECIAŻOCHRONA. POWINIEN OCHRONA AKTYWOWANA, WYŁĄCZ E POMPUJ ICZEKAJ DLA TO DO WYCHŁODZENIE.

DEFINICJA STREF KLASYFIKOWANYCH

PRZEDMOWA		Definicja stref zgodnie z dyrektywą 99/92/WE
	0	Miejsce, w którym atmosfera wybuchowa składająca się z mieszanki powie substancji łatwopalnych w postaci gazu, pary lub mgły jest stale obecna, długi czas lub często. Uwaga: Ogólnie rzecz biorąc, wspomniane warunki, występują, obejmują wnętrze zbiorników, rur i pojemników itp.
STREFA1		Miejsce, w którym istnieje prawdopodobieństwo, że atmosfera wybuchowa, składająca się z mieszaniny powietrza i substancji łatwopalnych w postaci pary lub mgły, może czasami wystąpić podczas normalnej eksploatacji.Uwaga: Strefa ta może obejmować również:miejsca położone w bezpośrednim sąsiedztwie strefy O;miejsca znajdujące się w bezpośrednim sąsiedztwie otworów zaopatrzeniowymiejsca znajdujące się w bezpośrednim sąsiedztwie otworów napełniających i opróżniających;miejsca znajdujące się w bezpośrednim sąsiedztwie urządzeń, systemów zabezpieczających oraz delikatnych elementów gazowych i ceramicznych lub elementów wykonanych z innych podobnych materiałów:miejsca w bezpośrednim sąsiedztwie nieodpowiednio uszczelnionych dławnic, na pompach i Zawory z dawnicą.
STREFA2		Miejsce, w którym mało prawdopodobne jest, aby podczas normalnej pracy powstać atmosfera wybuchowa składająca się z mieszaniny powietrza i sul łatwopalnych w postaci gazu, pary lub mgły, a jeśli już powstanie, to utr tylko przez krótki czas.Uwaga: Do strefy tej mogą należeć m.in. miejsca otaczające strefy O lub
STREFA20		Miejsce, w którym występuje atmosfera wybuchowa w postaci chmury paln proszków w powietrzu występuje stale, przez długie okresy lub często.Uwa Ogólnie rzecz biorąc, takie warunki, gdy występują, dotyczą ornetrza zbiorn i pojemników itp.
STREFA21[IMAGE]		Miejsce, w którym istnieje prawdopodobieństwo wystąpienia atmosfery wybu w postaci chmury palnych proszków. powietrza, może występować sporadyc podczas normalnej eksploatacji.Uwaga: Strefa ta może obejmować m.in. mi bezpośrednim sąsiedztwie punkty załadunku i opróżniania prochu oraz miejs których tworzą się warstwy proszku lub w których podczas normalna prac powodować wybuchowe stężenie zmieszanych palnych proszków z powietrze
STREFA22		Miejsce, w którym mało prawdopodobne jest powstanie atmosfery wybuchow postaci chmury palne proszki w powietrzu występują podczas normalnej pr jeśli już wystąpią, to tylko utrzymuje się przez krótki czas.Uwaga: Strefa t obejmować m.in. miejsca w pobliżu urządzeń, systemów zabezpieczających i elementy zawierające proszek, z którego proszek może wydostać się na z w wyniku nieszczelności powstawanie osadów proszku (np. soli młynarskiej proszek wydostaje się z młynów i depozyty).

STREFA 1

STREFA 2

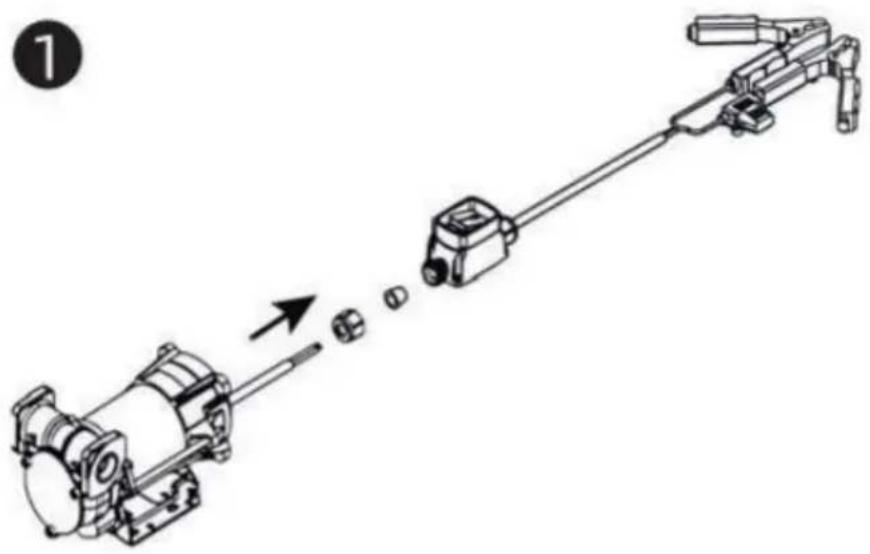

Przełącznik obudowy z szczypcami do pompy zbiornika paliwa

THESWTCH HAS NOT BEEN DESIGNED IN COMPLIANCE WITH ATEX REGULATION OR TO OPERATE IN ENVIRONMENTS WITH POTENTIALLY EXPLOSIVE ATMOSPHERE.

DO NOT INSTALL IN POTENTIALLY EXPLOSIVE LOCATIONS.

OSTROŻNOŚĆ: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez impreza odpowiedzialny za zgodność może unieważnić uprawnienia użytkownika do obsługiwać sprzęt!

To urządzenie jest zgodne z Część 15 z FCC Zasady. Operacja podlega spełniając dwa warunki:

1) To produkt może powodować szkodliwy zakłócenia.
2) Ten produkt musi akceptować wszelkie ingerencja otrzymano, w tym zakłócenia, które może powodować niepożądane o operacja.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produkt nie zatwierdzono wyraźnie przez stronę. Odpowiedzialny za zgodność może unieważnić użytkownika upoważnienie do działać ten produkt.

Notatka: Ten produkt ma zostały przetestowane i uznane za zgodne z limitan Klasa Urządzenie cyfrowe B zgodnie z Część 15 z FC C Zasady. Te limity Zaprojektowany do dostarczać rozsądny ochrona przed szkodliwy ingerencja w budynku mieszkalnym

instalacja.

Ten produkt generuje, używa I Móc promieniować częstotliwość radiowa energia i Jeśli nie zainstalowany I używany W zgodnie z instruować jony, to móc przyczyna szkodliwy

ingerencja Do radio komunikacja. Jednak istnieje Jest NIE gwarancja To zakłócenia będą nie zdarzać się W A konkretny instalacja. Jeśli to produkt rob przyczyna szkodliwy zakłócenia w odbiorze radia lub telewizji, które mogą Być określony poprzez obrócenie produkt włączony i wyłączony, użytkownik jest zachęcany Do próbować Do prawidłowy ten

ingerencja jednego lub większej liczby z następujących środki.

• Reorient Lub przenieść się ten otrzymujący antena.
• Zwiększ dystans pomiędzy produkt t l odbiornik.
• Połącz produkt do punktu sprzedaży A okrażenie różny z To Do Który ten Odbiornik jest podłączony d.
• Skonsultuj się ze sprzedawcą lub doświadczony radio/ telewizja technik dla pomoc.

PRAWIDŁOWY SPRZEDAŻ

Ten produkt podlega przepisom europejskim Dyrektywa

2012/19/UE. Symbol przedstawiający przekreślony pojemnik na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów W ten

europejski Związek. Dotyczy produktu i wszystkich akcesoriów wyraźny

z tym symbolem. Produkty oznaczone w ten sposób mogą nie Być wyrzucony z normalna

odpady bytowe, ale trzeba to wziąć pod uwagę punkt zbiórki dla recykling elektryczny I urządzenia elektroniczne.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Miejsce, Rancho Cucamonga, CA 91730
