Typ produktu	Elektryczny wózek inwalidzki
Marka	Vevor
Model	JRWD6012
Maksymalne obciążenie	136 kg
Maksymalna prędkość	6 km/h
Maksymalny zasięg	20 km
Bateria	Litowo-jonowa 24 V, 20 Ah
Ładowarka	100-240 V AC, 50/60 Hz, wyjście 24 V DC / 3 A
Czas ładowania	8 do 10 godzin (nie przekraczać 24 h)
Silniki	2 silniki DC, 24 V, 250 W każdy
Średnica kół przednich	8 cali
Średnica kół tylnych	12 cali
Szerokość siedziska	17,7 lub 20 cali (w zależności od wersji)
Maksymalny kąt podjazdu	6°
Stateczność statyczna	9°
Pokonywanie przeszkód	50 mm
Ochrona przed warunkami atmosferycznymi	IPX3 (wózek), IPX1 (ładowarka)
Typ sterowania	Dżojstik z regulacją prędkości (5 poziomów)
Tryby pracy	Elektryczny i ręczny (pchany)
Hamulce	Automatyczne hamulce elektromagnetyczne
Gwarancja	1 rok (z wyłączeniem materiałów eksploatacyjnych)
Regularna konserwacja	Czyszczenie wilgotną szmatką, sprawdzanie opon i baterii co 6 miesięcy

Często zadawane pytania - JRWD6012 Vevor

Jaka jest maksymalna ładowność wózka inwalidzkiego Vevor JRWD6012?

Maksymalne obciążenie wynosi 136 kg (300 funtów).

Jak naładować baterię?

Dwie metody: 1) Odłącz baterię od sterownika i podłącz ładowarkę bezpośrednio do baterii. 2) Podłącz ładowarkę do gniazda sterownika (jeśli bateria jest już podłączona). Czas ładowania wynosi 8 do 10 godzin. Nie przekraczaj 24 godzin ładowania.

Jaki jest zasięg wózka inwalidzkiego?

Maksymalny zasięg wynosi 20 km w idealnych warunkach (płaski teren, pełna bateria, umiarkowany ciężar).

Jak przełączać między trybem elektrycznym a ręcznym?

Aby przejść w tryb ręczny, podnieś dźwignie sprzęgła obu silników do góry. Aby wrócić do trybu elektrycznego, opuść je. Upewnij się, że obie dźwignie są w tej samej pozycji, aby uniknąć ryzyka przewrócenia.

Czy wózek inwalidzki może wjeżdżać pod górę?

Tak, maksymalny kąt podjazdu wynosi 6°, a stateczność statyczna wynosi 9°. Unikaj stromych zboczy i nigdy nie jedź bokiem na pochyłości.

Co zrobić, jeśli wózek wydaje sygnały dźwiękowe, a diody LED migają?

Zapoznaj się z tabelą diagnostyczną: 2 sygnały = problem z lewym silnikiem, 3 sygnały = lewy hamulec itp. Sprawdź połączenia. Jeśli problem nie ustąpi, skontaktuj się ze sprzedawcą.

Jak czyścić i konserwować wózek inwalidzki?

Czyść powierzchnie czystą, lekko wilgotną szmatką. Nie używaj rozpuszczalników. Sprawdź stan opon (minimalna głębokość 1 mm) i ładuj baterię przynajmniej raz w miesiącu, nawet jeśli nieużywana.

Jakie są wymiary siedziska?

Szerokość siedziska wynosi 17,7 lub 20 cali w zależności od wersji. Głębokość wynosi około 20 cali. Sprawdź opakowanie, aby uzyskać dokładny rozmiar.

Czy wózek inwalidzki nadaje się do użytku na zewnątrz?

Jest przeznaczony do użytku wewnątrz pomieszczeń oraz na gładkich i suchych drogach. Unikaj błotnistego, piaszczystego terenu lub stromych zboczy. Nie poruszaj się po pasach ruchu.

Jaka jest żywotność produktu?

Żywotność wynosi 5 lat od daty produkcji. Po tym czasie ryzyko wypadku wzrasta. Bateria i opony są materiałami eksploatacyjnymi.

INSTRUKCJA OBSŁUGI JRWD6012 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

ELEKTRYCZNE WÓZKI INWALIDZKIE INSTRUKCJA OBSŁUGI

MODEL: JRWD601 2

Przed przystąpieniem do użytkowania produktu prosimy o dokładne zapoznanie się z instrukcją obsługi.

Niniejsza instrukcja zawiera opis operacji, metod montażu i prostych rozwiązań usterek.

Niniejsza instrukcja dotyczy naszego modelu: JRWD601 2.

Niniejsza instrukcja opisuje metody konserwacji wózka inwalidzkiego i samokontroli. Prosimy o umieszczenie jej w odpowiednim miejscu.

Prosimy o udostępnienie tej instrukcji w celach informacyjnych, gdy inne osoby będą korzystać z tego wózka inwalidzkiego.

Adnotacje i ilustracje w tej instrukcji mogą nieznacznie różnić się od rzeczywistych części ze względu na poprawę jakości lub zmianę projektu. Proszę o pierwszeństwo w naturze.

W przypadku jakichkolwiek niejasności lub pytań skontaktuj się ze sprzedawcą.

Niewłaściwe użytkowanie dowolnego pojazdu może prowadzić do obrażeń. Niebezpieczna jazda może zaszkodzić Tobie i innym.

Elektryczny wózek inwalidzki przeznaczony jest do wygodnego transportu osób mających trudności z chodzeniem lub niezdolnych do chodzenia.

Ten elektryczny wózek inwalidzki jest przeznaczony do transportu wyłącznie 1 osoby.

Symbol ostrzegawczy

Postępuj ściśle według instrukcji znajdujących się obok tego symbolu. Proszę zwrócić uwagę na te instrukcje, w przeciwnym razie może to spowodować obrażenia ciała lub uszkodzenie urządzenia wózka inwalidzkiego lub środowiska.

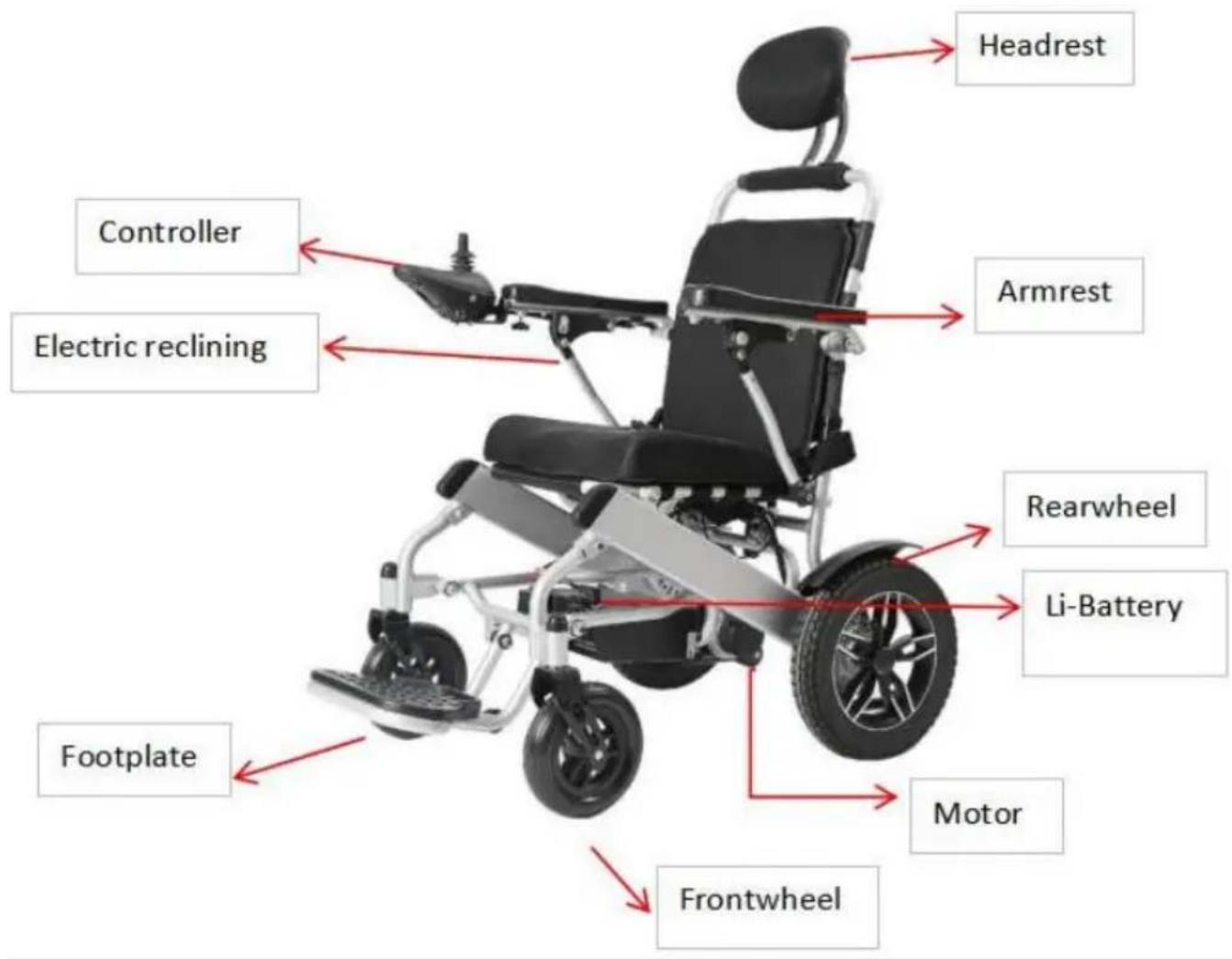

Wprowadzenie produktów

Ta seria elektrycznych wózków inwalidzkich zasilana jest akumulatorem litowo-jonowym napędzanym silnikiem prądu stałego. Użytkownik kontroluje kierunek i dostosowuje prędkość za pomocą joysticka. Nadaje się do stosowania przy niskiej prędkości, na dobrej nawierzchni drogi i przy niewielkim nachyleniu.

Instrukcje bezpieczeństwa

1. Główne funkcje bezpieczeństwa

Klasyfikacja według rodzaju zabezpieczenia przed porażeniem prądem elektrycznym: Zasilanie wewnętrzne.

Klasyfikacja ze względu na rodzaj ochrony przed porażeniem prądem: zastosowanie typu B.

Klasyfikacja według stopnia ochrony przed wnikaniem cieczy: IPX3.

Klasyfikacja ze względu na bezpieczeństwo stosowania w łatwopalnej mieszaninie środków znieczulających z powietrzem lub gazem, w obecności łatwopalnych gazów znieczulających zawierających tlen lub podtlenek azotu: Nie typu AP/APG.

Klasyfikacja według trybu pracy: Praca ciągła.

Napięcie znamionowe: DC.24V.

Nie mają działania ochronnego na zastosowanie sekcji wyładowczej defibrylatora.

Brak sygnału wyjściowego lub części wejściowej.

Sprzęt nie zainstalowany na stałe.

2. Zawiadomienie o prowadzeniu pojazdu Ogólne przestrogi dotyczące jazdy

Aby sterować wózkiem, trzymaj ręce na podłokietniku.

Proszę ćwiczyć w parkach lub innych bezpiecznych, otwartych miejscach, dopóki nie będziesz w stanie w pełni opanować umiejętności korzystania z wózka inwalidzkiego. W pełni przećwicz jazdę w bezpiecznym miejscu, aby opanować zasady poruszania się do przodu, zatrzymywania i skręcania koła.

Przed wyjazdem na jezdnię prosimy o obecność opiekunów i potwierdzenie, że jest to bezpieczne.

Proszę ściśle przestrzegać zasad ruchu pieszego, nie uważać się za kierowcę pojazdu.

Proszę jechać chodnikiem i przejściem dla pieszych. Nie jedź pasem pojazdów.

Jedź równomiernie, aby uniknąć jazdy po linii „Z” lub ostrego zakrętu.

W towarzystwie opiekunów lub unikaj prowadzenia pojazdów w takich warunkach.

Jedź przy złej pogodzie, takiej jak deszczowy dzień, gęsta mgła, silny śnieg itp.

W przypadku zamoczenia wózka należy natychmiast wytrzeć wodę.

Jedź po drogach o złym stanie, takich jak błoto, szlak, droga piaszczysta, żwirowa itp.

Jedź zatłoczoną drogą.

Jedź po rowie, stawie itp. bez ogrodzenia.

Po drugiej stronie linii kolejowej.

Kiedy musisz przejechać przez tory, zatrzymaj się na zjeździe, aby upewnić się, że jest to bezpieczne i upewnij się, że opony nie utkną w kolejce.

Elektryczny wózek inwalidzki jest przeznaczony wyłącznie do użytku osobistego, nie służy do przewożenia osób ani towarów ani nie służy celom trakcyjnym.

Środki ostrożności podczas podjazdów i zjazdów

Unikaj jazdy po następujących miejscach: strome wzgórza, miejsca pochylone, wysokie stopnie, kanały itp.

Unikaj jazdy po stromych zboczach, zakres nachylenia powinien być mniejszy niż 9 stopni. Proszę uważnie obsługiwać sterownik podczas jazdy po pochyłościach.

Poruszaj się do przodu zarówno podczas podjazdów, jak i zjazdów.

Zmniejsz prędkość podczas zjazdu.

Unikaj jazdy bokiem po stromej nawierzchni.

Zabraniaj wjeżdżania po schodach i unikaj przechodzenia przez wysokie stopnie.

Unikaj przechodzenia przez szerokie rowy.

Podczas pokonywania rowów należy zachować kąt 90° pomiędzy oponą a rowami.

Nie ustawiaj wózka w tryb ręczny podczas podjazdów i zjazdów.

Jeżeli wózek inwalidzki działa nieprawidłowo na przejściu dla pieszych, należy natychmiast poprosić o pomoc przechodnia. I ustaw wózek inwalidzki w tryb ręczny, a następnie popchnij wózek, aby opuścić miejsce zdarzenia, lub użytkownik powinien natychmiast opuścić miejsce zdarzenia w bezpieczne miejsce.

Środki ostrożności dla opiekunów

Opiekunowie powinni sprawdzić, czy stopy użytkowników znajdują się na podnożkach we właściwej pozycji oraz zadbać o odpowiedni strój, nie mocować do kół.

Opiekunowie powinni pchać wózek, aby jechać do przodu, aby zachować bezpieczeństwo na stromym lub długim zboczu.

Inne zawiadomienie

Napraw i zmontuj

W przypadku konieczności naprawy lub ponownego montażu wózka inwalidzkiego należy skontaktować się ze sprzedawcą lub działem serwisowym. Nie modyfikuj wózka samodzielnie. Może to spowodować wypadek i awarię wózka.

Zachowaj suchość

Nie umieszczaj wózka w wilgotnym miejscu. Jeśli wózek inwalidzki jest mokry, należy go natychmiast wysuszyć.

Bez zgody naszej firmy nie należy modyfikować montażu ani materiałów tego wózka inwalidzkiego.

Aby nie spowodować braku równowagi, nie dodawaj ciężaru samowolnie. Gdy ktoś siedzi na wózku inwalidzkim lub sprzęgło nie jest w trybie ręcznym, nie używaj innych

pojazdów do ciągnięcia lub pchania wózka inwalidzkiego.

Żywotność usługi

Żywotność tego produktu wynosi 5 lat od daty produkcji. Proszę korzystać z produktu w ograniczonym okresie. Aby tego uniknąć,

nie używaj go poza okresem ważności dłuższym niż rok. Wypadki. Data produkcji: patrz etykieta.

Zgodność elektromagnetyczna

Wózek inwalidzki powinien znajdować się z dala od silnych pól magnetycznych i dużych indukcyjnych urządzeń elektrycznych, takich jak stacje radiowe, stacje telewizyjne, podziemne stacje radiowe, stacje radiowe nadające telefony komórkowe. Należy zwrócić na to uwagę, jeśli w pobliżu lub jak najdalej znajdują się źródła zakłóceń elektromagnetycznych, aby uniknąć zakłóceń elektromagnetycznych. Należy unikać interferencji elektromagnetycznej elektrycznego wózka inwalidzkiego.

Uwaga: Elektryczny wózek inwalidzki powinien spełniać wymagania dotyczące kompatybilności elektromagnetycznej określone w normie YY0505.

Użytkownik powinien zainstalować i używać elektryczny wózek inwalidzki w oparciu o informacje dotyczące kompatybilności elektromagnetycznej. Przenośne i mobilne urządzenia komunikacyjne RF będą miały wpływ na działanie elektrycznego wózka inwalidzkiego. Dlatego należy unikać silnych zakłóceń elektromagnetycznych, np. w pobliżu telefonu komórkowego lub kuchenki mikrofalowej.

Uwaga i oświadczenie producenta znajdują się w załączniku. Napięcie odcięcia akumulatora wynosi 23V.

Elektryczny wózek inwalidzki należy do klasy D w GB/T 18029.21-2012; jest to wózek inwalidzki z elektronicznym mechanizmem różnicowym i hamulcem ręcznym.

Elektrycznego wózka inwalidzkiego nie należy umieszczać ani używać razem z innymi urządzeniami. Jeśli to konieczne, proszę sprawdzić, czy elektryczny wózek inwalidzki może normalnie pracować w danych okolicznościach.

Użytkowanie i działanie

Regulacja wózka inwalidzkiego

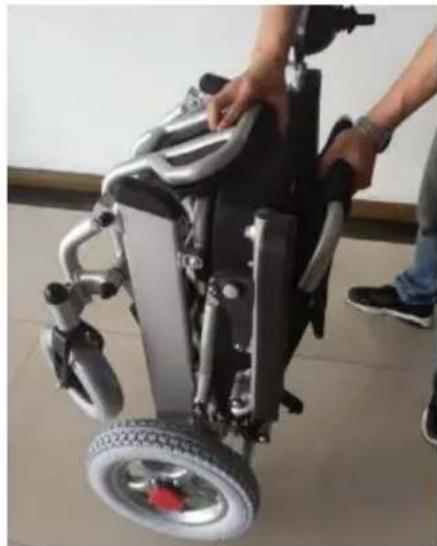

Rozkładanie wózka inwalidzkiego

Jedną ręką trzymamy oparcie, drugą ręką siedzisko i otwieramy na siłę (rysunek 1). Całkowicie rozłóż wózek, a następnie zamocuj zamek znajdujący się pod oparciem (rysunek 2). Przed użyciem proszę upewnić się, że zamek jest dobrze zamknięty. W przeciwnym razie spowoduje niebezpieczeństwo złożenia podczas jazdy.

Składanie wózka inwalidzkiego

Poluzuj zamek (rysunek 3), następnie jedną ręką chwyć oparcie, drugą ręką pociągnij siedzisko i złóż je (rysunek 4).

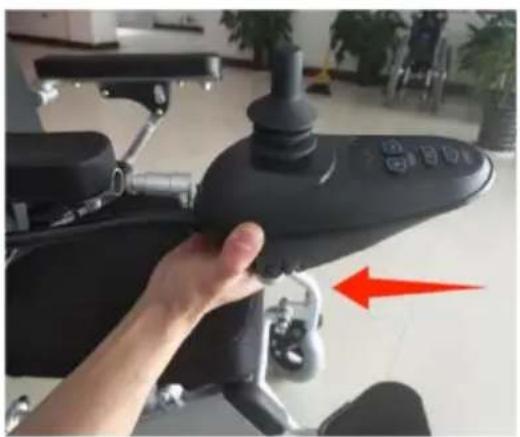

Włóż sterownik do rurki podłokietnika. Należy pamiętać, aby trzymać kontroler poziomo (rysunek 5). Następnie zablokuj śrubę (rysunek 6).

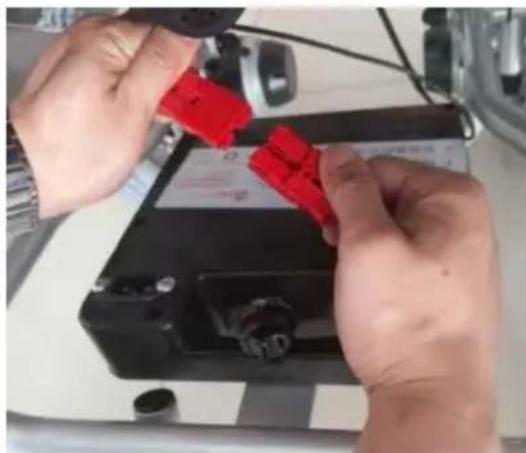

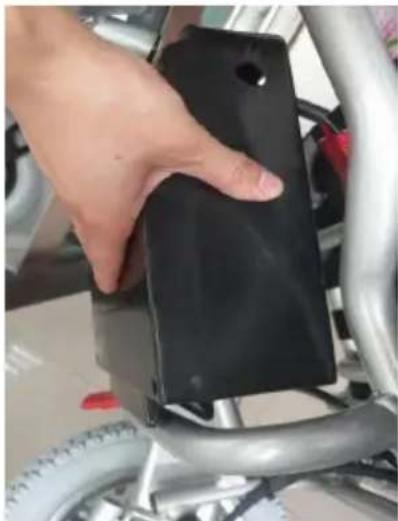

Instalacja i wymiana baterii

Demontaż akumulatora

Odłącz wtyczkę akumulatora i wtyczkę sterownika (rysunek 7), a następnie poluzuj śrubę (rysunek 8).

Umieść rowek akumulatora w rurze tylnej (rysunek 9), poluzuj śrubę (rysunek 10). Następnie połącz wtyczkę akumulatora z wtyczką sterownika (rysunek 11).

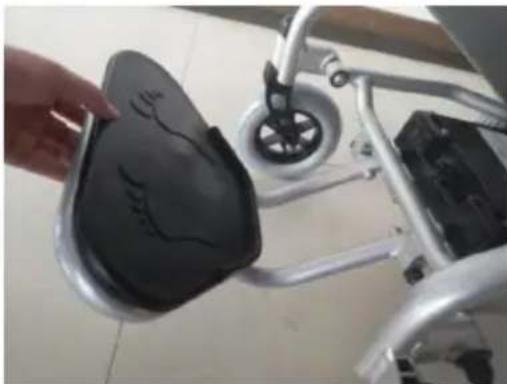

Podnóżek

Podnóżek można pociągnąć w górę lub w dół (rysunek 12).

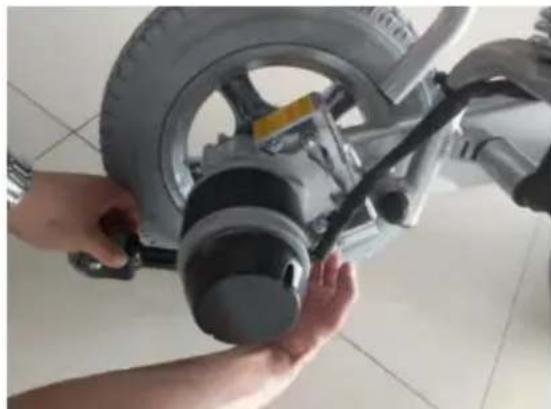

Zamontuj i zdemontuj zabezpieczenie przed wywróceniem

Naciśnięcie przycisku powoduje montaż/demontaż zabezpieczenia przed wywróceniem (rysunek 13-14)

Zdjęcie 13 Zdjęcie 14

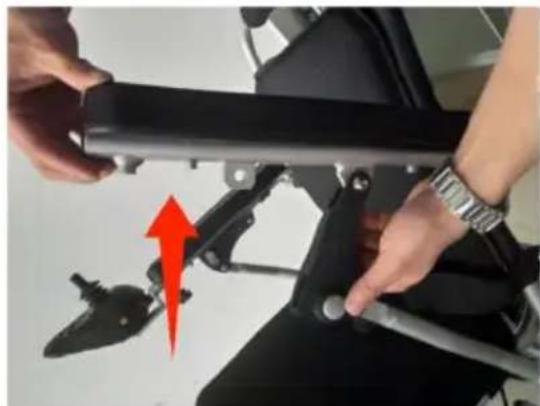

Podnoszenie podłokietnika

Jedną ręką naciśnij przycisk podłokietnika, drugą ręką podnieś podłokietnik (rysunek 15). Następnie naciśnij podłokietnik we właściwej pozycji, aby go zamocować (rysunek 16).

Zdjęcie 15 Zdjęcie 16

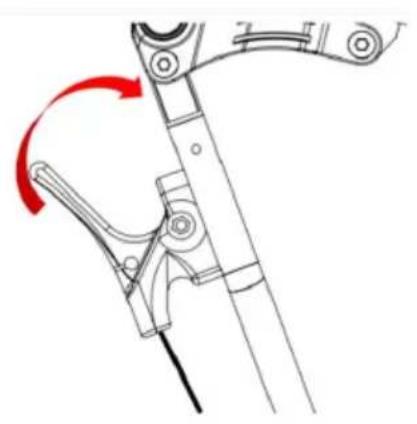

Regulacja oparcia

1) Jak pokazano na (rysunek 19), chwyć mocno uchwyt w kierunku strzałki. 2) Połóż się i zwolnij dźwignię hamulca pod wygodnym dla użytkownika kątem (rys. 20). 3) Przywracając pozycję siedzącą, najpierw wstań, a następnie chwyć uchwyt jak pokazano na (rysunek 19), a wózek inwalidzki może wrócić do trybu siedzącego.

Uwaga: Aby uniknąć niebezpieczeństwa, nie należy prowadzić wózka w trybie regulacji oparcia.

Zdjęcie 19 Zdjęcie 20

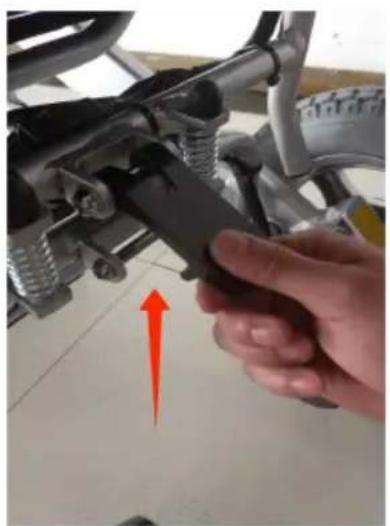

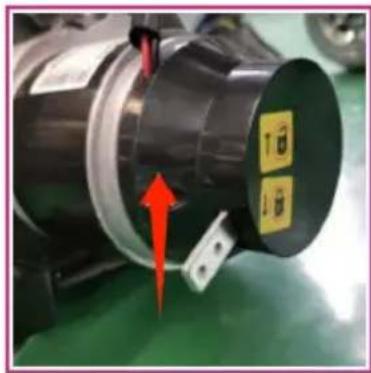

Przełączanie między trybem ręcznym a trybem elektrycznym

Tryb ręczny: pociągnij dźwignię przełącznika na lewym i prawym silniku do góry (rysunek 17).

Tryb elektryczny: pociągnij w dół dźwignię przełącznika na lewym i prawym silniku (rysunek 18).

Przy zmianie trybu wózka z trybu ręcznego na elektryczny upewnij się, że oba przełączniki (lewy i prawy) są opuszczone i znajdują się w tym samym trybie. Jeśli nie, może to spowodować przewrócenie się.

Bateria i ładowarka

Wymagania dotyczące ładowarki

Ładowarka służy do ładowania akumulatora. Podczas ładowania wózka elektrycznego nie należy go używać.

Dane techniczne ładowarki

Napięcie wejściowe: AC 100-240 V 50/60 Hz

Napięcie wyjściowe: 24 V/DC

Prąd wyjściowy: 3,0 A

Poziom ochrony przed wnikaniem to IPX1. Ładowarka powinna spełniać wymagania GB 4706.1-2005 i GB 4706.18-2005.

Korzystanie z ładowarki

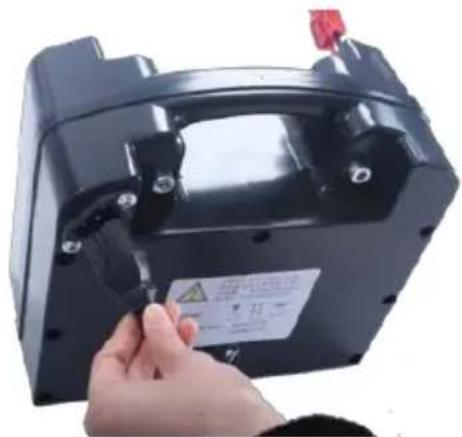

Typ 1 (ładowanie bezpośrednio w akumulatorze)

Aby naładować akumulator, należy podłączyć ładowarkę do zasilacza i wtyku pojemnika na akumulator. Postępuj zgodnie z poniższymi instrukcjami, aby zakończyć proces ładowania:

Krok 1: Upewnij się, że rowek ładowarki nie jest zablokowany.

Krok 2: Upewnij się, że elektryczny wózek inwalidzki jest wyłączony.

Krok 3: Odłącz wtyczki łączące skrzynkę akumulatorową i kontroler.

Krok 4: Podłącz wtyczkę wyjściową ładowarki do wtyczki zasilającej pojemnika na baterie.

Krok 5: Podłącz główną wtyczkę ładowarki do źródła zasilania i sprawdź, czy lampki kontrolne się świecą.

będzie świecić. Pełne ładowanie wymaga od 8 do 10 godzin, nie należy przeładowywać więcej

niż 24 godziny.

Krok 6: Aby zapobiec skróceniu żywotności baterii, ładuj baterię

przynajmniej raz w miesiącu, gdy wózek inwalidzki nie jest używany.

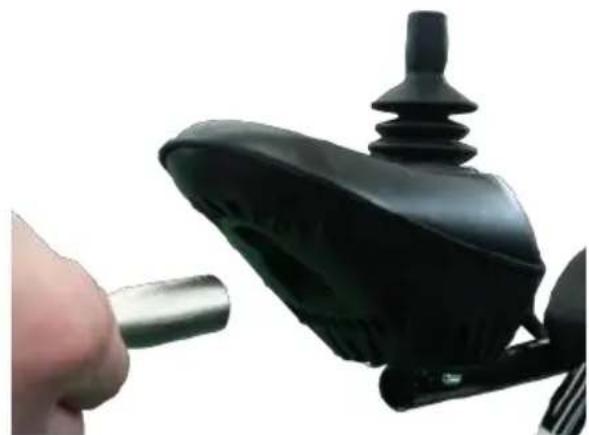

Typ 2 (ładowanie przez kontroler)

Aby naładować akumulator, należy podłączyć ładowarkę do zasilacza i gniazda sterownika. Postępuj zgodnie z poniższymi instrukcjami, aby zakończyć proces ładowania:

Krok 1: Upewnij się, że rowek ładowarki nie jest zablokowany.

Krok 2: Upewnij się, że elektryczny wózek inwalidzki jest wyłączony.

Krok 3: Upewnij się, że bateria i kontroler są podłączone.

Krok 4: Podłącz wtyczkę wyjściową ładowarki do gniazda pod kontrolerem.

Krok 5: Podłącz główną wtyczkę ładowarki do zasilacza i czerwone zaświeci światło. Pełne ładowanie trwa od 8 do 10 godzin. Nie należy przeładowywać

ponad 24 godziny.

Krok 6: Aby zapobiec skróceniu żywotności baterii, należy ładować baterię przynajmniej raz na miesiąc, w którym wózek nie jest używany.

Nie przerywaj ładowania, dopóki proces ładowania nie zostanie

zakończony. Używanie akumulatora, który nie jest w pełni naładowany, skraca żywotność akumulatora, dlatego akumulator powinien być w pełni naładowany w miarę możliwości. Gdy bateria będzie w pełni naładowana, wskaźnik zasilania zmieni kolor na zielony. Nie przerywaj ładowania przed całkowitym naładowaniem.

Po zakończeniu ładowania wyłącz zasilanie, w przeciwnym razie akumulator będzie się powoli rozładowywał. Nie ładuj dłużej niż godzinę. Nadmierne ładowanie jest niebezpieczne.

Aby uniknąć niebezpieczeństw związanych z ładowaniem,

użytkownicy powinni przestrzegać następujących zasad:

Elektryczny wózek inwalidzki nie zawiera ładowarki. Należy używać krajowej standardowej ładowarki o napięciu wyjściowym 24 V/DC 1–5 A.

Podczas ładowania pomieszczenie powinno być dobrze wentylowane. Nie wystawiaj wózka na działanie promieni słonecznych i wilgoci.

Zakres temperatur otoczenia podczas ładowania wynosi od 10 °C do 50 °C. Poza tym zakresem temperatur akumulator nie będzie działał prawidłowo i może łatwo ulec uszkodzeniu.

To normalne, że wentylator wydaje dźwięk podczas ładowania. Służy do chłodzenia ładowarki, proszę się tym nie martwić.

Zapobiegaj przedostawaniu się cieczy do ładowarki podczas ładowania.

Nie kładź ładowarki na łatwopalnych przedmiotach, takich jak paliwo, podnóżek czy poduszka siedziska.

Podczas ładowania akumulatora należy trzymać się z dala od płomieni. Płomienie mogą spowodować pożar akumulatora lub eksplozję.

Ładowanie wytwarza wodór, nie pal podczas ładowania.

Nie odłączaj zasilania, gdy gniazdko lub ręce są mokre, może to spowodować porażenie prądem. W przypadku nieprzewidzianego wypadku i zranienia użytkownika, nie używaj ani nie siadaj na elektrycznym wózku inwalidzkim podczas ładowania.

Użytkowanie i konserwacja baterii

Nieprawidłowa operacja wymiany baterii może spowodować niebezpieczeństwo eksplozji. Do wymiany nadaje się wyłącznie ten sam lub zalecany typ baterii. Upewnij się także, że bieguny akumulatora są prawidłowe. Kluczowe punkty wydłużające żywotność baterii: często ładuj, aby utrzymać pełną moc baterii. Jeśli wózek nie jest używany, lepiej naładować akumulator do pełna. Jeśli przestaniesz używać przez dłuższy czas, lepiej ładować dwa razy w miesiącu.

Diagnoza systemu

Gdy kontrolki LED migają, oznacza to, że w wózku inwalidzkim wystąpiły nieprawidłowości. Nieprawidłowości mogą wystąpić w następujących częściach: silnikach, hamulcach, akumulatorze, połączeniach przewodów itp. Dzięki wewnętrznej informacji o produkcie, sygnał diagnostyczny umożliwia wykrycie nieprawidłowego stanu. Nieprawidłową sytuację można wykryć bez użycia innych narzędzi serwisowych.

Wskazanie sygnału dźwiękowego

Opis światła LED	Znaczenie światła LED	Wyjaśnienie i rozwiązanie
Wszystkie diody LED nie świecą się i nie słychać dźwięku	Zasilanie jest wyłączone, wózek inwalidzki znajduje się w trybie gotowości lu uśpienia.Zasilanie jest słabo połączone.Bezpiecznik się wyłącza I jest przepalony.
Świecą się wszystkie diody LED	Zasilanie jest włączone, autodiagnostyka działa, elektryczny wózek inwalidzki może działać dobrze.	Mniej diod LED się świeci, mniej energ pozostało.
Świeci się czerwona dioda LED znajdująca się skrajnie po lewej stronie	Moc baterii jest wyjątkowo niewystarczające.	Naładować natychmiast. Lub akumulator ma awarię i nie można go naładować.
Dwa krótkie sygnały dźwiękowe, diody LED migną dwukrotnie	Lewy silnik ma awarię.	Lewy silnik jest słabo podłączony lub przewód jest odłączony.
Trzy krótkie sygnały dźwiękowe, diody LED migną trzykrotnie	Lewy hamulec magnetyczny jest uszkodzony.	Lewy hamulec magnetyczny jest słaby podłączony lub przewód jest odłączony
Cztery krótkie sygnały dźwiękowe, diody LED migają cztery razy	Prawy silnik ma awarię.	Prawy silnik jest ż podłączony lub przewód jest odłączony.
Pięć krótkich sygnałów dźwiękowych, diody LED migaj pięć razy	Prawy hamulec magnetyczny działa nieprawidłowo.	Prawy hamulec magnetyczny jest słaby podłączony lub przewód jest odłączony
Sześć krótkich sygnałów dźwiękowych,diody LED migaj sześć razy	kontroler znajduje się w stanie zabezpieczenia nadprądowego.	Sprawdź hamulce i sprawdź, czy silnikowy mechanizmnapędowy nie jest zablokowany. Sprawdź prąd amperomierzem, jeśli nie jest to nadmierny prąd, to może sterownik działa nieprawidłowo.
Siedem krótkich sygnałów dźwiękowych, diody LED migaj siedem razy	Joystick działa nieprawidłowo	Joystick nie resetu się lub złącze jest luźne.
Osiem krótkich sygnałów dźwiękowych, diody LED migaj osiem razy	sterownik działa nieprawidłowo.	Proszę skonsultować się z swoim sprzedawcą konserwacja.
Dziewięć krótkich sygnałów dźwiękowych, diody LED migaj dziewięć razy	sterownik działa nieprawidłowo.	W sprawie konserwacji należy zwrócić się do centrum serwisowego.

Kontroler

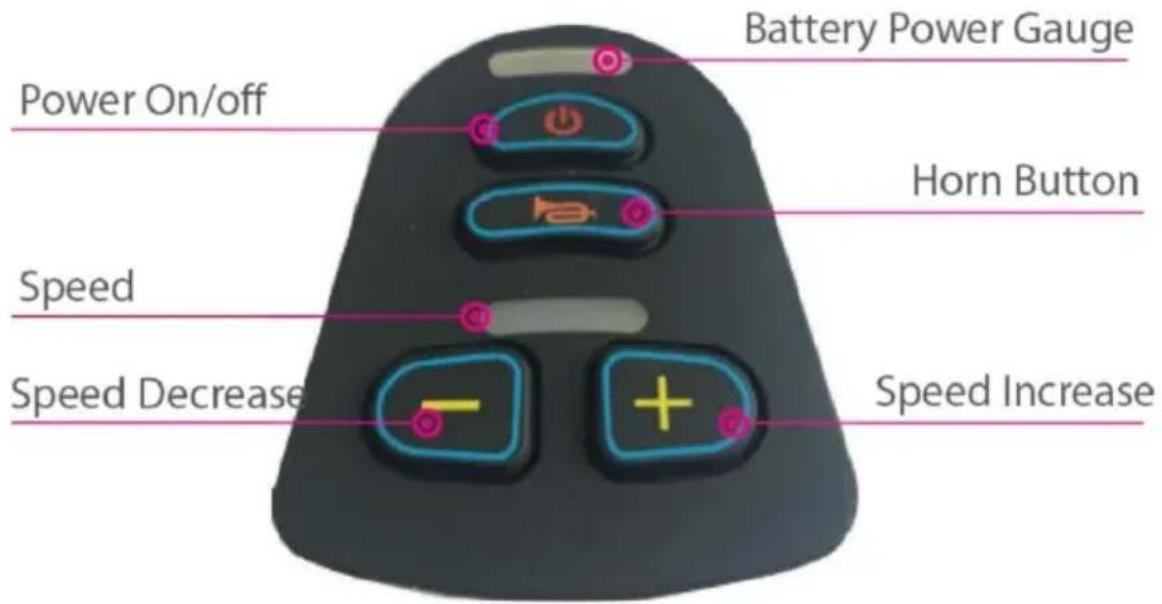

Panel kontrolera

Użycie kontrolera Przycisk zasilania

Naciśnij ten przycisk, wskaźniki naładowania akumulatora zaświecą się od lewej do prawej. Naciśnij ponownie, wszystkie diody LED zgasną.

⚠️ W sytuacji awaryjnej można bezpośrednio wyłączyć zasilanie, naciskając przycisk zasilania.

Tryb uśpienia

Jeżeli joystick nie będzie używany przez ponad 20 minut, zasilanie zostanie automatycznie wyłączone, a system przejdzie w tryb uśpienia. System zostanie wybudzony z trybu uśpienia poprzez naciśnięcie przycisku zasilania.

Regulacja prędkości

W zależności od nawyków użytkownika i okoliczności, prędkość jazdy

wózkiem inwalidzkim jest regulowana. Dostosuj prędkość, naciskając przycisk zmniejszania lub zwiększania.

Prędkość jest podzielona na pięć sekcji, których zakres wynosi 20%, 40%, 60%, 80%, 100% maksymalnej prędkości. Pierwszy bieg prędkości: 20% maksymalnej prędkości. Piąty bieg prędkości: 100% maksymalnej prędkości.

Przycisk klaksonu

Naciśnij przycisk klaksonu, klakson będzie słyszalny do momentu zwolnienia przycisku.

Wskaźnik mocy baterii

Po włączeniu zasilania wskaźnik naładowania baterii działa. Wskaźnik naładowania akumulatora pokazuje także pozostałą pojemność akumulatora. Jak pokazano na zdjęciu, bateria jest w pełni naładowana.

Gdy świeci się tylko czerwona lub żółta dioda LED, akumulator powinien zostać naładowany. A w przypadku jazdy na długich dystansach akumulator powinien być w pełni naładowany. Jeśli świeci się tylko czerwona dioda LED, moc baterii jest bardzo niewystarczająca, użytkownicy muszą jak najszybciej naładować baterię.

Użycie joysticka

Kierunek ruchu wózka sterowany jest za pomocą joysticka. Zakres ruchu joysticka kontroluje również prędkość ruchu.

⚠️ Włącz lub wyłącz zasilanie, gdy joystick znajduje się w pozycji środkowej. W przeciwnym razie sterownik wyemituje błędny sygnał działania. Puść joystick do środka, ten błąd ustanie. Jeśli błąd nadal występuje, być może ta część jest uszkodzona, nie używaj jej i skontaktuj się ze sprzedawcą w celu konserwacji.

Konserwacja

Konserwacja wózka obejmuje czyszczenie wózka, sprawdzanie koła i akumulatora oraz ładowanie akumulatora.

W celu dalszej konserwacji należy skontaktować się ze sprzedawcą. Naszą sugestią jest przegląd wózka co pół roku, przegląd roczny.

Czyszczenie i konserwacja baterii

Czysty wózek inwalidzki

Prosimy o regularne czyszczenie wózka inwalidzkiego. Części często stykające się z ciałem użytkownika (takie jak poduszka, podłokietnik, kontroler) czyścić czystą i lekko zwilżoną szmatką. Do czyszczenia nie należy używać rozpuszczalników organicznych. Jeżeli jest to pacjent, wózek należy czyścić raz w tygodniu. Jeżeli z wózka inwalidzkiego korzysta osoba zakażona, należy go oczyścić i zdezynfekować środkami dezynfekcyjnymi.

Koła

Regularnie sprawdzaj opony i stan ich zużycia. Gdy głębokość bieżnika opony zmniejszy się do 1 mm, należy wymienić oponę na nową.

Bateria

Aby mieć pewność, że bateria jest często w pełni naładowana. Aby przedłużyć żywotność baterii, zdecydowanie zalecamy, aby użytkownicy nie ładowali, dopóki bateria nie zostanie całkowicie wyczerpana.

Awaria i kontrola wózka inwalidzkiego

Jeżeli podczas pracy wózka inwalidzkiego wystąpią awarie, przed sprawdzeniem należy wyłączyć zasilanie. Objaw: całkowita utrata zasilania, a wszystkie diody LED na panelu kontrolera są wyłączone.

Sprawdź krok:

Krok 1: Sprawdzenie, czy wtyczka sterownika jest luźna.

Krok 2: Sprawdź, czy połączenie wtyczki sterownika i skrzynki akumulatorowej jest luźne. Proszę włożyć ponownie złącze wtykowe (przytrzymaj wtyczkę podczas wyciągania wtyczki. Nie ciągnij za przewód, aby uniknąć niepotrzebnego uszkodzenia przewodu). Jeśli po powyższym sprawdzeniu wózek inwalidzki nadal nie jest w stanie przywrócić zasilania lub jeśli użytkownicy mają jakiekolwiek pytania dotyczące powyższej kontroli, skontaktuj się ze sprzedawcą.

Sterownik posiada układ diagnostyczny monitorujący sterownik i. Jakakolwiek awaria tych części jest sygnalizowana przez sterownik. Jej szczegółów można znaleźć w rozdziale dotyczącym dźwięku sygnału.

Kontrola konserwacji

Poniżej znajduje się lista kontrolna, elektryczny wózek inwalidzki należy sprawdzić porządkowo zgodnie z naszymi sugestiami. Kiedy wsiadasz lub schodzisz z wózka inwalidzkiego, automatyczna kontrola odbywa się automatycznie. Aby zwrócić większą uwagę, w obszarze A szczególnie wymieniliśmy te elementy samokontroli.

Obszar	Przed użyciem sprawdź, czy następujące części są prawidłowe:1.Oparcie 2.Podłokietnik 3.Pozycja kontrolera4. Podnożek 5. Zasilanie akumulatorowe6. Dźwignia sprzęgła/regulacji do zmiany trybu ręcznego tryb elektryczny
Obszar B	Co miesiąc sprawdzaj następujące części, aby uniknąć lub zużycia oryginalnych części6. Śruby 2. Hamulce3. Dźwignia sprzęgła/regulacyjna do zmiany trybu ręczne elektryczny 4. Koła przednie i tylne oraz głębokość bież 5. Złącza kontrolera i ładowarki
Obszar C	Ze względów bezpieczeństwa konieczna jest ogólna konserwacja półroczna.

Kwestie gwarancji

Treść gwarancji

Starannie zaprojektowaliśmy dla Ciebie ten wózek inwalidzki. Jeśli istnieją niewłaściwe materiały lub produkcja, zapewniamy bezpłatną naprawę dożywotnią konserwację zgodnie z terminami i warunkami określonymi w kartach gwarancyjnych.

Gwarancja nie obejmuje niniejszych warunków

Subiektywne wrażenie, żadnych problemów z działaniem. Utrata użytkowania i starzenia (powłoka i poszycie powierzchni, naturalne blaknięcie żywic itp.).

Konserwacja nie ma zastosowania w przypadku wystąpienia poniższych sytuacji

Nie sprawdzaj regularnie naszych określonych problemów.

Niewłaściwa lub nieodpowiednia konserwacja. Inna operacja w przypadku naszej instrukcji lub przeciążenia

Nieautoryzowane modyfikacje

Czynniki zewnętrzne takie jak: sadza, farmaceutyki, ptasie odchody,

kwaśne deszcze, latające kamienie, proszek metalowy itp. Klęski żywiołowe takie jak: tajfuny, powodzie, pożary, trzęsienia ziemi itp.

Następujące opłaty nie są pokrywane

Wymiana materiałów eksploatacyjnych, takich jak opony, bezpieczniki, części plastikowe, części szklane, smary itp. Opłaty za przeglądy, regulacje, uzupełnienie oleju, czyszczenie itp. Opłaty za regularne kontrole określone przez naszą fabrykę. Nieautoryzowane modyfikacje. Nasze autoryzowane centra serwisowe utrzymują koszty.

Klienci zwracają uwagę na przestrzeganie ostrzeżeń

Aby gwarancja była ważna, klienci mają obowiązek przestrzegać poniższych ostrzeżeń: Prawidłowe testowanie i prowadzenie elektrycznego wózka inwalidzkiego zgodnie z instrukcjami ręcznymi. Codzienne sprawdzanie.

Wdrożenie wskazówek kontrolnych zgodnie z naszą sugestią.

Gwarancja akceptowalna

Jeśli wymagana jest gwarancja, należy zabrać wózek inwalidzki z napędem elektrycznym i pokazać naszemu serwisowi kartę obsługi posprzedażnej centrum serwisowe w zakresie serwisu gwarancyjnego. Jeśli użytkownik nie może dostarczyć karty obsługi posprzedażnej usług nie jest świadczona.

Chronić środowisko

W celu ochrony środowiska każdą uszkodzoną lub zarysowaną część elektrycznego wózka inwalidzkiego należy oczyścić odesłane do naszej fabryki lub przekazane do utylizacji Departamentowi Stanu, nie należy wyrzucać losowo.

Gwarancja ważna

Karta obsługi posprzedażowej jest ważna od daty wybitej. Gwarancja na ten produkt wynosi 1 rok w normalnych warunkach pracy. Części

eksploatacyjne (takie jak: zestaw akumulatorów, poduszka, opony, burta, podkładka podłokietnika itp.) nie znajdują się pod zakres gwarancji.

Inni

Warunki transportu i przechowywania

Podczas transportu i przechowywania elektryczny wózek inwalidzki powinien być prawidłowo umieszczony, zgodnie ze wskazaniem na etykiecie.

Transportu należy unikać wilgoci i światła słonecznego oraz z dala od źródeł ciepła.

W przypadku uszkodzenia części elektrycznych na skutek wilgoci, należy unikać przechowywania wózka w deszczu, na zewnątrz i w warunkach wilgoci.

Warunki przechowywania:

Temperatura otoczenia -40°C\~+55°C;

Wilgotność względna ≤80%;

Ciśnienie powietrza 86 kPa \~ 106 kPa.

Załącznik do raportu --- Deklaracja producenta dotycząca EUT

1	Wytyczne i deklaracja producenta – emisja elektromagnet
2	WÓZEK ELEKTRYCZNY jest przeznaczony do użytku w środowisku elektromagnetycznym określonym poniżej.Klient lub użytkownik ELEKTRYCZNEGO WÓZKA INWALIDOWEGO powinien upewnić się, że będzie on używa takim środowisku.
3	Test emisj	Zgodność	Środowisko elektromagnetyczne – wytyczne
4	Emisje RF CISPR 11	Grupa 1	WÓZEK ELEKTRYCZNY wykorzystuje energię RF wyłącznie do celów wewnętrznych. Dlatego też jego emis częstotliwości radiowych jest bardzo niska i nie powoduje zakłóceń w pobliskim sprzęcie elektronicznym.
5	Emisje RF CISPR 11	Klasa B	WÓZEK ELEKTRYCZNY odpowiedni użytku w wszystkie zakłady, w tym gospodarstwa domowe oraz te bezpośrednio podłączone do publiczni sieci elektroenergetycznej niskiego napięcia, która zasila budynki wykorzystywane do celów mieszkalnych.
6	Harmonic zny emisje IEC 61000-3-2	Klasa A
7	Napięcie wahania / emisja migotania IEC 61000-3-3	Zgodny

Zalecane odległości separacji pomiędzyprzenośny i mobilny sprzęt do komunikacji radiowej oraz ELEKTRYCZNY WÓZEK INWALIDUJĄCY
WÓZEK ELEKTRYCZNY przeznaczony jest do użytku w środow elektromagnetycznym, w którym kontrolowane są zakłócenia emitowane w zakresie częstotliwości radiowych. Pomóc może kli użytkownik ELEKTRYCZNEGO WÓZKA INWESTYCYJNEGO zapobiegać zakłóceniom elektromagnetycznym, utrzymując minimal odległość pomiędzy przenośnymi i mobilnymi urządzeniami komunikacyjnymi RF (nadajnikami) a ELEKTRYCZNYM WÓZKIEM INWALIDZACYJNYM zgodnie z zaleceniami poniżej, zgodnie z maksymalną mocą wyjściową sprzętu komunikacyjnego
Ocena maksymalna wyjście nadajnika W	Odległość separacji w zależności od częstotliwości nadajnika M
	150 kHz to 80 MHz d = [ 3.5/V1 ]	26 MHz to 800 MHz d = [ 3.5/E1 ]	800 MHz to 2.5 GHz d = [ 7/E1 ]
0,01	0,12	0,018	0,0345
0,1	0,38	0,057	0,1095
1	1.2	0,18	0,345
10	3.8	0,57	1,095
100	12	1.8	3,45
W przypadku nadajników o maksymalnej mocy wyjściowej niewymienionej powyżej zalecaną odległość separacji d w metra można oszacować za pomocą równania mającego zastosowanie częstotliwości nadajnika, gdzie P to maksymalna znamionowa m wyjściowa nadajnika w watach (W) według producenta nadajnika UWAGA 1 Przy 80 MHz i 800 MHz obowiązuje odległość sep wyższego zakresu częstotliwości.UWAGA 2 Niniejsze wytyczne mogą nie mieć zastosowania we wszystkich sytuacjach. Na propagację elektromagnetyczną wpływa absorpcja i odbicie od konstrukcji, przedmiotów i ludzi.Wytyczne i deklaracja producenta - odporność elektromagnetyczna
WÓZEK ELEKTRYCZNY jest przeznaczony do użytku w środow elektromagnetycznym określonym poniżej.Klient lub użytkownik ELEKTRYCZNEGO WÓZKA INWALIDOWEPO powinien upewnić się, że będzie on używany w takim środowis
Test odporności	Poziom testowyIEC 60601	Poziom zgodności	Środowisko elektromagnetyczne - wytyczne
Elektrostatycznywyładowanie (ESD)IEC61000-4-2	Styk ± 6 k ± 8 kVpowietrze	Styk ± 6 kV ± 8 kVpowietrze	Podłogi powinny być wykonane z drewna, betonu lub płytek ceramicznych. Jeśli podłogi są pokryte materiałem syntetycznym, wilgotność względna powinna wynosić co najmniej 30
Elektrostatycznyprzejściowe/wybuchoweIEC61000-4-4	± 2 kV dla mocyprzewodyzasilające ± 1 kV dlaliniiwejściowych/wyjściowych	± 2 kV dla mocprzewodyzasilające ± 1 kV dlaliniiwejściowych/wyjściowych	Jakość zasilania sieciowego powinna odpowiadać typowemu środowiskukomercyjnemu lub szpitalnemu.
WzrostIEC61000-4-5	Różnica ± kVtryb ± 2 kV trywspólny	Różnica ± 1 kVtryb ± 2 kV trybwspólny	Jakość zasilianiasieciowego powinna odpowiadać typowemu środowiskukomercyjnemu lub szpitalnemu.
Spadki napięcia, krótki przerwy i napięcie odmiany na liniach wejściowych zasilacza IEC 61000-4-11	< 5% UT (>95% spadek w UT) na 0,5 cykl 40% czasu UT (spadek o 60% w czasie UT) na 5 cykli 70% czasu UT (spadek o 30% w czasie UT) przez 25 cykli < 5% UT (>95% spadku UT) przez 5 sel	< 5% UT (>95% spadek w UT) na 0,5 cyklu 40% czasu UT (spadek o 60% w czasie UT) na 5 cykli 70% czasu UT (spadek o 30% w czasie UT) przez 25 cykli < 5% UT (>95% spadku UT) przez 5 sek	Jakość zasilania sieciowego powinna odpowiadać typowemu środowisku komercyjnemu lub szpitalnemu. Jeśli użytkownik WÓZEK ELEKTRYCZNY wymaga dalszej pracy podczas przerw w zasilaniu zaleca się, ab WÓZEK ELEKTRYCZNY może być zasilany z zasilacza awaryjnego lub akumulatora.
Częstotliwość zasilania (50/60 Hz) pole magnetyczne IEC 61000-4-8	30 A/m	30 A/m
NOTATKA: UT to napięcie sieciowe prądu przemiennego przed zastosowaniem poziomu testowego.
Wytyczne i deklaracja producenta – elektromagnetyczna odporność
WÓZEK ELEKTRYCZNY jest przeznaczony do użytku w środowie elektromagnetycznym określonym poniżej.Klient lub użytkownik ELEKTRYCZNEGO WÓZKA INWALIDOWEG powinien upewnić się, że będzie on używany w takim środowis
Test odporności	Poziom testowyIEC 60601	Poziom zgodności	Środowisko elektromagnetyczne – wytyczne
Przewodzone RFIEC61000-4-6Promieniowane RFIEC61000-4-3	3 Vrm150 kHzdo 80 MHz20 V/m26 MHz c2,5 GHz	—3 V20 V/m	Przenośna i mobilna komunikacja radiowa sprzęt nie należy używać bliżej jakiekolwiek części ELEKTRYCZNEGO WÓZKA INWESTYCYJNEGO, łącznie z kablami, niż zalecana odległość obliczona na podstawie równanie mające zastosowanie do częstotliwości nadajnik.Zalecana odległość separacji d = [ 3.5/V1 ] d = [ 3.5/E1 ] 80 MHz to 800 MHz d = [ 7/E1 ] 800 MHz to 2.5 GHzgdzie p jest maksymalną znamionową mocą wyjściow urządzenia nadajnik w watach (W) zgodnie z producent nadajnika, a d to nazwa zalecana odległość separac w metrach (m).bNatężenie pola ze stacjonarnych nadajników Rokreślone w ośrodku elektromagnetycznym badania,a powinien być niższy niż poziom zgodność w każdym zakresie częstotliwości.bW pobliżu mogą wystąpić zakłócenia sprzęt oznaczone następującym symbolem:
UWAGA 1 Przy 80 MHz i 800 MHz obowiązuje wyższy zakres częstotliwości.UWAGA 2 Niniejsze wytyczne mogą nie mieć zastosowania we wszystkich sytuacjach. Na elektromagnetyczność wpływa absorpcja odbicie od konstrukcji, przedmiotów i ludzi.
A、Natężenie pola nadajników stacjonarnych, takich jak stacje b telefonów radiowych (komórkowych/bezprzewodowych) i lądowych radiotelefonów przenośnych, radioamatorskie, audycje radiowe AM oraz transmisje telewizyjne nie mogą być przewidywane teoretyczki dokładnością. Aby ocenić środowisko elektromagnetyczne spowodnością)—częstotliwością radiową nadajników, należy rozważzyć badanie elektromagnetyczne miejsca. Jeżeli zmierzone natężenie pola w miejscu, w którym używany je ELEKTRYCZNY WÓZEK INWALIDYJNY, przekracza odpowiedni po zgodności RF podany powyżej, należy obserwować ELEKTRYCZN WÓZEK INWALIDUJĄCY, aby sprawdzić jego prawidłowe działanie Jeśli nienormalne zaobserwowano nieprawidłowe działanie, mogą k konieczne dodatkowe środki, takie jak zmiana orientacji lub umiejscowienia ELEKTRYCZNEGO WÓZKA INWESTYCYJNEGO. B、W zakresie częstotliwości od 150 kHz do 80 MHz natężen powinno być mniejsze niż 3 V/m

Parametry wydajności

Główny dane techniczne	JRWD6012
Maksymalna masa ładunku	136 kg	Prędkość	1 ~ 6 km/h
Ładowarka	AC 100 ~ 24050 Hz, 1,8 A	Średnica przedniego koła	8 cali
Bateria	Akumulator litowo-jonowy DC24 V 20 AH	Średnica tylnego koła	12 cali _
Silnik (*2 szt.)	DC 24 V 250	Maksymalny dystans jazdy	20 km
Wspinaczka z przeszkodami	50mm	Stabilność statyczna	9°
Rozmiar siedziska	17,7/20 cali*	Kąt wspinaczki	6°

Uwaga:" * "

1. Dla tego modelu dostępne są dwa rozmiary szerokości siedziska, które można określić na podstawie informacji na opakowaniu zewnętrznym;
2. Szerokość siodełka odnosi się do szerokości pomiędzy kierownicami;

Zakres zastosowań

Nasz elektryczny wózek inwalidzki jest przeznaczony dla osób niepełnosprawnych i starszych (poniżej 100 kg), które służą jako pojazd do chodzenia i nadają się do użytku w pomieszczeniach zamkniętych. Nie należy nim poruszać się po autostradach.

Przeciwwskazania

Osoby, które znajdują się w następujących okolicznościach: kończyna górna nie reaguje, demencja starcza, psychopata, fizjologia nie potrafią o siebie zadbać, a lekarz prosi o nieużywanie.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Techniczny Certyfikat wsparcia i e-gwarancji
