Produkttyp	Elektrischer Rollstuhl
Marke	Vevor
Modell	JRWD6012
Maximale Belastung	136 kg
Höchstgeschwindigkeit	6 km/h
Maximale Reichweite	20 km
Batterie	Lithium-Ionen 24 V, 20 Ah
Ladegerät	100-240 V AC, 50/60 Hz, Ausgang 24 V DC / 3 A
Ladezeit	8 bis 10 Stunden (nicht länger als 24 Std.)
Motoren	2 DC-Motoren, 24 V, 250 W je
Durchmesser der Vorderräder	8 Zoll
Durchmesser der Hinterräder	12 Zoll
Sitzbreite	17,7 oder 20 Zoll (je nach Version)
Maximaler Steigungswinkel	6°
Statische Stabilität	9°
Hindernisüberwindung	50 mm
Wetterschutz	IPX3 (Rollstuhl), IPX1 (Ladegerät)
Bedienungstyp	Joystick mit Geschwindigkeitseinstellung (5 Stufen)
Betriebsmodi	Elektrisch und manuell (geschoben)
Bremsen	Automatische elektromagnetische Bremsen
Garantie	1 Jahr (ohne Verbrauchsmaterial)
Regelmäßige Wartung	Reinigung mit feuchtem Tuch, Überprüfung der Reifen und Batterie alle 6 Monate

Häufig gestellte Fragen - JRWD6012 Vevor

Wie hoch ist die maximale Belastung des Rollstuhls Vevor JRWD6012?

Die maximale Belastung beträgt 136 kg (300 lbs).

Wie lade ich die Batterie?

Zwei Methoden: 1) Trennen Sie die Batterie vom Controller und schließen Sie das Ladegerät direkt an die Batterie an. 2) Schließen Sie das Ladegerät an die Steckdose des Controllers an (wenn die Batterie bereits angeschlossen ist). Die Ladezeit beträgt 8 bis 10 Stunden. Überschreiten Sie nicht 24 Stunden Ladezeit.

Wie hoch ist die Reichweite des Rollstuhls?

Die maximale Reichweite beträgt 20 km unter idealen Bedingungen (ebenes Gelände, voller Akku, moderates Gewicht).

Wie wechselt man zwischen elektrischem und manuellem Modus?

Um in den manuellen Modus zu wechseln, heben Sie die Kupplungshebel beider Motoren an. Um wieder in den elektrischen Modus zu wechseln, drücken Sie sie nach unten. Stellen Sie sicher, dass beide Hebel in derselben Position sind, um das Risiko eines Umkippens zu vermeiden.

Kann der Rollstuhl Steigungen bewältigen?

Ja, der maximale Steigungswinkel beträgt 6° und die statische Stabilität 9°. Vermeiden Sie steile Steigungen und fahren Sie niemals seitlich an einem Hang.

Was tun, wenn der Rollstuhl piept und die LED-Leuchten blinken?

Konsultieren Sie die Diagnosetabelle: 2 Pieptöne = Problem linker Motor, 3 Pieptöne = linke Bremse usw. Überprüfen Sie die Anschlüsse. Wenn das Problem weiterhin besteht, wenden Sie sich an den Händler.

Wie reinigt und pflegt man den Rollstuhl?

Reinigen Sie die Oberflächen mit einem sauberen, leicht feuchten Tuch. Verwenden Sie keine Lösungsmittel. Überprüfen Sie den Zustand der Reifen (Mindestprofiltiefe 1 mm) und laden Sie die Batterie mindestens einmal im Monat, auch wenn sie nicht genutzt wird.

Welche Maße hat der Sitz?

Die Sitzbreite beträgt 17,7 oder 20 Zoll je nach Version. Die Sitztiefe beträgt etwa 20 Zoll. Überprüfen Sie die Verpackung auf die genaue Größe.

Ist der Rollstuhl für den Außeneinsatz geeignet?

Er ist für die Nutzung in Innenräumen und auf glatten, trockenen Straßen ausgelegt. Vermeiden Sie schlammiges, sandiges Gelände oder steile Steigungen. Fahren Sie nicht auf Fahrbahnen.

Wie lange ist die Lebensdauer des Produkts?

Die Lebensdauer beträgt 5 Jahre ab Herstellungsdatum. Danach steigt das Unfallrisiko. Batterie und Reifen sind Verschleißteile.

BEDIENUNGSANLEITUNG JRWD6012 Vevor

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Technischer Support- und E-Garantie-Zertifikat www.vevor.com/support

ELEKTROROLLSTÜHLE BEDIENUNGSANLEITUNG

MODELL: JRWD601 2

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen.

Dieses Handbuch enthält Bedienungsschritte, Montagemethoden und einfache Fehlerbehebungen.

Dieses Handbuch gilt für unser Modell: JRWD601 2.

Dieses Handbuch enthält Methoden zur Wartung und Selbstprüfung des Rollstuhls. Bitte bewahren Sie es an der richtigen Stelle auf.

Bitte halten Sie dieses Handbuch als Referenz bereit, wenn andere Personen diesen Rollstuhl benutzen.

Die Anmerkungen und Abbildungen in diesem Handbuch können aus diesem Grund geringfügig von den tatsächlichen Teilen abweichen Qualitätsverbesserung oder Designänderung. Bitte setzen Sie sich in Fc von Sachleistungen durch.

Bei Unklarheiten oder Fragen wenden Sie sich an Ihren Händler.

Der unsachgemäße Gebrauch eines Fahrzeugs kann zu Verletzungen führen. Unsicheres Fahren könnte Ihnen und anderen schaden.

Der Elektrorollstuhl ist für den komfortablen Transport von Personen mit oder ohne Gehbehinderung konzipiert.

Dieser Elektrorollstuhl ist nur für den Transport einer Person konzipiert.

Warnsymbol

Befolgen Sie genau die Anweisungen neben diesem Symbol.

Bitte beachten Sie diese Hinweise, da es sonst zu Verletzungen oder Schäden am Rollstuhl oder der Umwelt kommen kann.

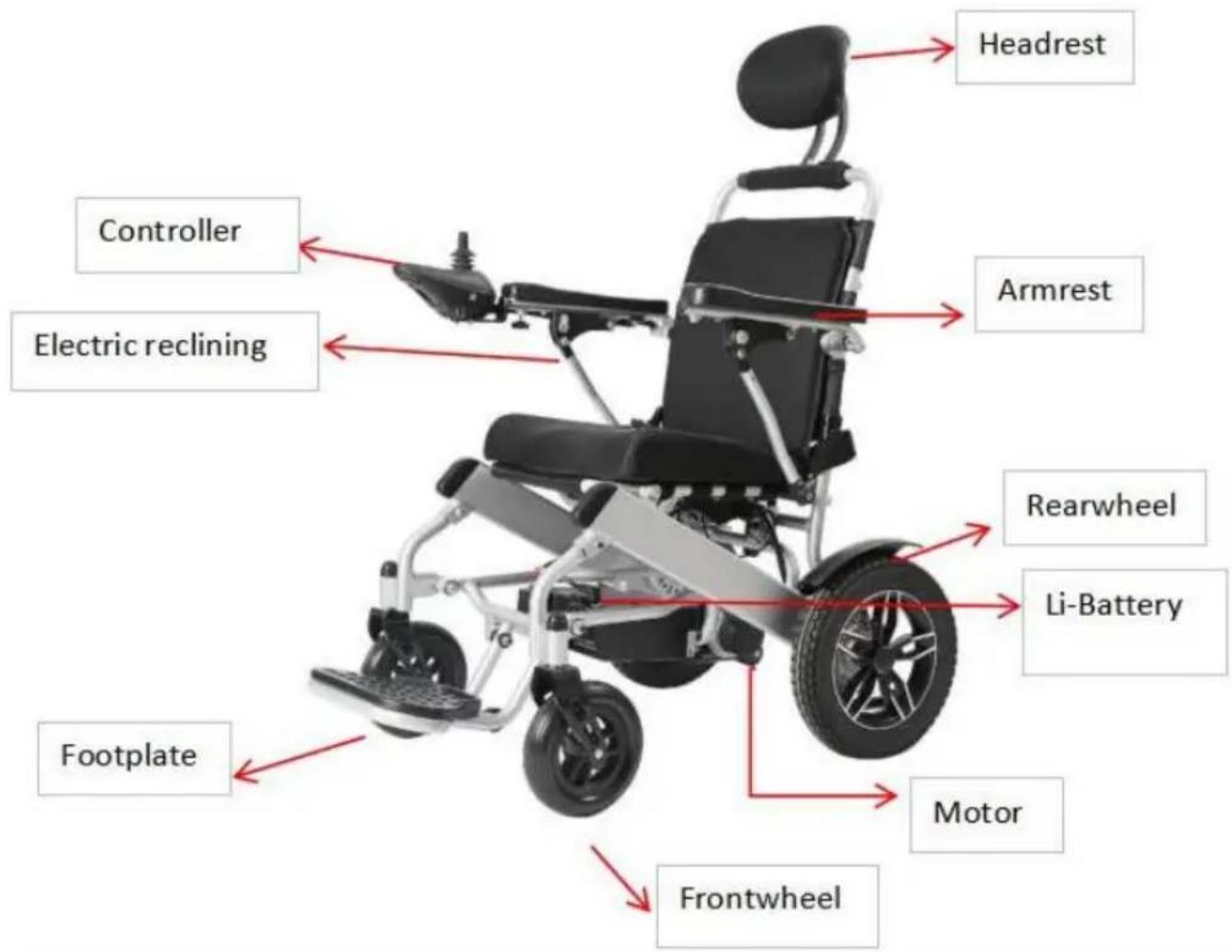

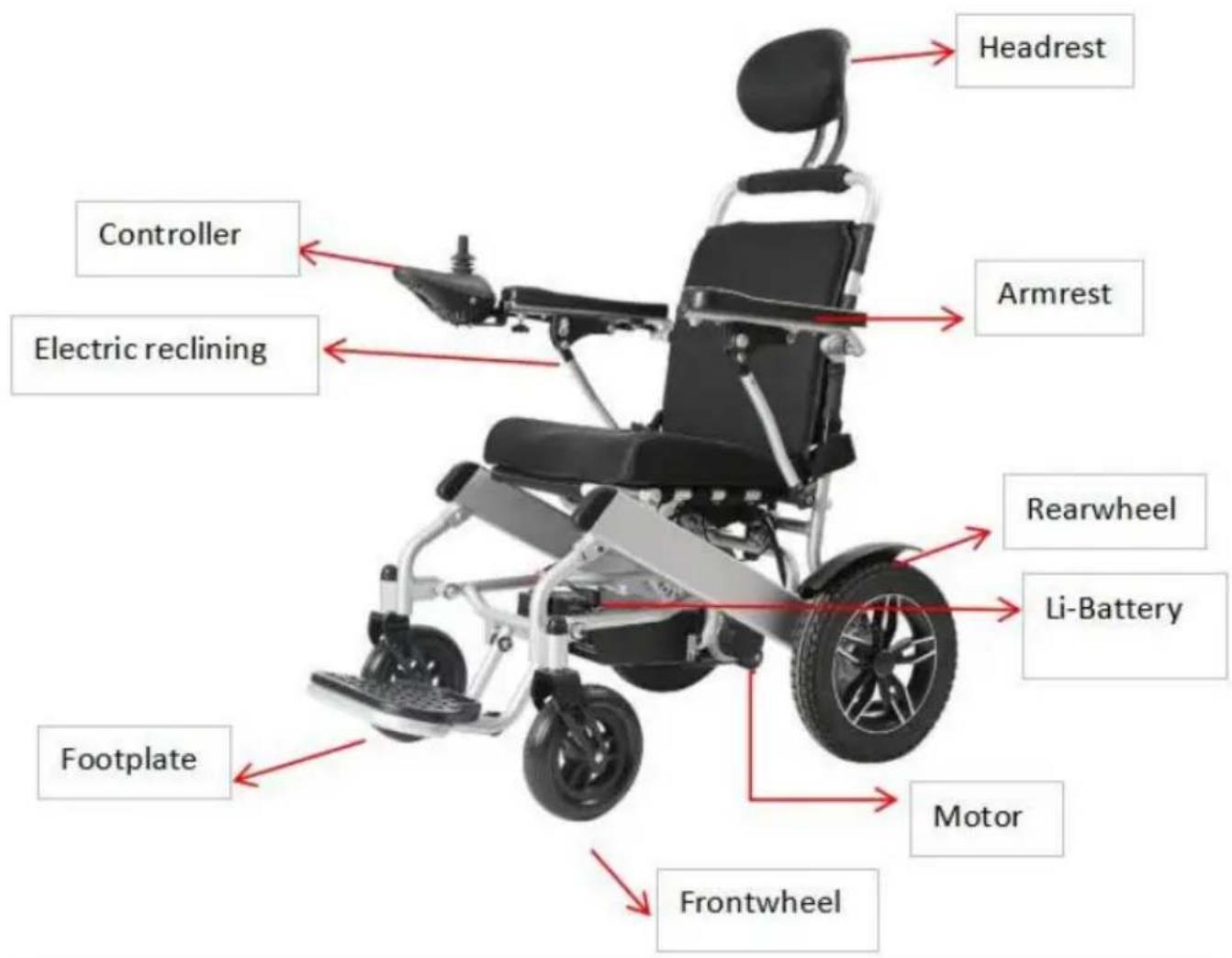

Produkteinführung

Diese Serie von Elektrorollstühlen wird von einer Lithium-Ionen-Batterie angetrieben und von einem Gleichstrommotor angetrieben.

Der Benutzer kontrolliert die Richtung und passt die Geschwindigkeit per Joystick an. Es eignet sich für den Einsatz auf guten Straßen mit niedriger Geschwindigkeit und geringer Steigung.

Sicherheitshinweise

1. Hauptsicherheitsfunktionen

Eingeteilt nach der Schutzart gegen elektrischen Schlag: Interne Stromversorgung.

Eingeteilt nach der Art des Schutzes gegen elektrischen Schlag:

Typ-B-Anwendung.

Klassifiziert nach dem Schutzgrad gegen das Eindringen von Flüssigkeit: IPX3.

Eingestuft nach der Sicherheit der Verwendung in einer brennbaren

Anästhesiegemisch mit Luft oder Gas vermischt mit Es treten brennbar

Anästhesiegase wie Sauerstoff oder Lachgas auf: Kein AP/APG-Typ.

Einteilung nach Betriebsart: Dauerbetrieb.

Nennspannung: DC.24V.

Haben keine schützende Wirkung auf die Anwendung des

Defibrillator-Entladungsabschnitts.

Kein Signalausgangs- oder Eingangsteil.

Nicht dauerhaft installierte Geräte.

2. Fahrhinweis

Allgemeine Vorsichtsmaßnahmen beim Fahren

Bitte lassen Sie Ihre Hände auf der Armlehne, um den Rollstuhl zu: Bitte üben Sie in Parks oder an anderen sicheren, offenen Orten, bis den Rollstuhl gekonnt bedienen können.

Üben Sie das Fahren an einem sicheren Ort gründlich, um die Prinzi des Vorwärtsfahrens, Anhaltens und Wendens zu beherrschen Kreise.

Bevor Sie sich auf die Straße begeben, lassen Sie sich bitte von ein Betreuer begleiten und vergewissern Sie sich, dass die Fahrt sicher is Bitte halten Sie sich strikt an die Verkehrsregeln für Fußgänger und betrachten Sie sich nicht als Fahrzeugführer.

Bitte befahren Sie den Gehweg und den Zebrastreifen. Fahren Sie nicht auf der Fahrspur.

Fahren Sie gleichmäßig, um ein Fahren in der „Z“-Linie oder scharfe Kurven zu vermeiden.

Lassen Sie sich von Pflegekräften begleiten oder vermeiden Sie das Autofahren unter diesen Bedingungen.

Fahren Sie bei schlechtem Wetter, z. B. an regnerischen Tagen, starkem Nebel, starkem Wind, Schnee usw.

Wenn der Rollstuhl nass ist, wischen Sie das Wasser sofort ab.

Fahren Sie auf schlechten Straßenverhältnissen wie Schlamm, Weg, Sandstraße, Schotter usw.

Fahren Sie auf einer überfüllten Straße.

Befahren Sie keine zaunseitigen Gräben, Teiche usw.

Über die Eisenbahn.

Wenn Sie die Bahnstrecke überqueren müssen, halten Sie an der Abzweigung an, um sich zu vergewissern, dass es sicher ist, und vergewissern Sie sich, dass die Reifen gut sind.

wird nicht an der Eisenbahn hängen bleiben.

Der Elektrorollstuhl ist nur für den persönlichen Gebrauch bestimmt, nicht für die Beförderung von Personen oder Gütern und nicht für einen bestimmten Zweck Traktionszwecke.

Vorsichtsmaßnahmen für Bergauf und Bergab.

Vermeiden Sie das Fahren auf folgenden Orten: steile Hügel, steile Stufen, hohe Stufen, Kanäle usw.

Vermeiden Sie das Fahren an steilen Hängen, der Neigungsbereich sollte weniger als 9 Grad betragen. Bitte betätigen Sie die Steuerung vorsichtig, wenn Sie an Steigungen fahren.

Bewegen Sie sich beim Bergauf- und Bergabfahren immer vorwärts.

Verringern Sie die Geschwindigkeit beim Bergabfahren.

Vermeiden Sie es, auf steilen Strecken seitwärts zu fahren.

Verbieten Sie das Befahren von Treppen und vermeiden Sie das Überqueren hoher Stufen.

Vermeiden Sie das Überqueren breiter Gräben.

Halten Sie beim Überqueren von Gräben einen 90°-Winkel zwischen Reifen und Gräben ein.

Stellen Sie den Rollstuhl beim Bergauf- und Bergabfahren nicht auf den manuellen Modus.

Wenn der Rollstuhl an einer Verkehrskreuzung eine Fehlfunktion aufweist, bitten Sie bitte umgehend Passanten um Hilfe. Und stellen Sie den Rollstuhl auf den manuellen Modus und schieben Sie dann den Rollstuhl, um den Unfallort zu verlassen, oder den Benutzer, um sich sofort vor der Baustelle an einen sicheren Ort zu begeben.

Vorsichtsmaßnahmen für das Pflegepersonal

Das Pflegepersonal sollte sicherstellen, dass sich die Füße des Benutzers in der richtigen Position auf den Fußstützen befinden, und für Kleidung sorgen, die nicht an den Rädern befestigt ist.

Pflegekräfte sollten den Rollstuhl vorwärts schieben, um an steilen oder langen Hängen sicher zu sein.

Sonstiger Hinweis

Reparatur und Nachrüstung

Wenn der Rollstuhl repariert oder umgerüstet werden muss, wenden Sie sich bitte an den Verkäufer oder die Serviceabteilung. Nehmen Sie keine Änderungen selbst vor. Dies kann zu Unfällen oder Fehlfunktionen des Rollstuhls führen.

Bleib trocken

Stellen Sie den Rollstuhl nicht an einen nassen Ort. Sollte der Rollstuhl nass sein, trocknen Sie ihn bitte sofort ab.

Nehmen Sie ohne die Zustimmung unseres Unternehmens keine Änderungen an der Baugruppe oder den Materialien dieses Rollstuhls vor. Um ein Ungleichgewicht zu vermeiden, sollten Sie nicht willkürlich Gewicht hinzufügen. Wenn jemand auf dem Rollstuhl sitzt oder die Kupplung im manuellen Modus ist, verwenden Sie keine anderen

Fahrzeuge zum Ziehen oder Schieben des Rollstuhls.

Lebensdauer

Die Lebensdauer dieses Produkts beträgt 5 Jahre ab Produktionsdatum. Bitte verwenden Sie das Produkt innerhalb dieses Zeitraums. Verwenden Sie es nicht länger als ein Jahr nach Ablauf der

Gültigkeitsdauer, um Unfälle zu vermeiden.

Herstellungsdatum: siehe Etikett.

Elektromagnetische Verträglichkeit

Der Rollstuhl sollte nicht in der Nähe von starken Magnetfeldern und großen induktiven elektrischen Geräten wie Radiosendern, Fernsehsendern, unterirdischen Radiosendern oder Mobilfunksendern sein. Achten Sie darauf, ob sich elektromagnetische Störquellen in der Nähe oder in weiter Entfernung befinden, und vermeiden Sie diese Quellen, um elektromagnetische Störungen zu vermeiden. Der Elektrorollstuhl sollte elektromagnetische Interferenzen meiden.

Hinweis: Der Elektrorollstuhl sollte die Anforderungen der elektromagnetischen Verträglichkeit der Norm YY0505 erfüllen. Der Benutzer sollte den Elektrorollstuhl entsprechend den Informationen zur elektromagnetischen Verträglichkeit installieren und verwenden.

Tragbare und mobile HF-Kommunikationsgeräte beeinträchtigen die Leistung des Elektrorollstuhls. Vermeiden Sie daher starke elektromagnetische Störungen, z. B. in der Nähe von Mobiltelefonen oder Mikrowellen.

Den Hinweis und die Herstellererklärung finden Sie im Anhang. Die Abschaltspannung der Batterie beträgt 23 V.

Der Elektrorollstuhl gehört zur Klasse D in GB/T 18029.21-2012, ein Rollstuhl mit elektronischer Differenziallenkung und manueller Bremse.

Elektrorollstühle sollten nicht zusammen mit anderen Geräten aufgestellt oder verwendet werden. Wenn es sein muss, stellen Sie sicher, dass der Elektrorollstuhl unter den gegebenen Umständen normal funktionieren kann.

Nutzung und Betrieb

Anpassung des Rollstuhls

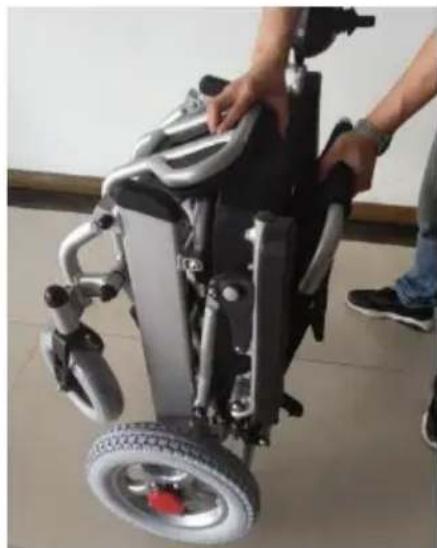

Rollstuhl aufklappen

Mit einer Hand die Rückenlehne festhalten, mit der anderen Hand den Sitz festhalten und mit Gewalt öffnen (Bild 1). Den Rollstuhl vollständig entfalten und dann das Schloss unter der Rückenlehne befestigen (Bild 2). Bitte stellen Sie vor dem Gebrauch sicher, dass das Schloss gut verschlossen ist. Andernfalls kann es beim Fahren zu Klappgefahr kommen.

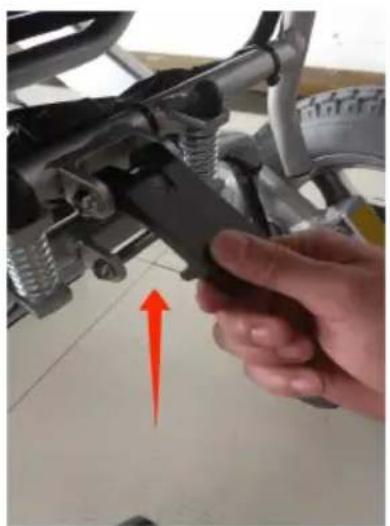

Rollstuhl zusammenklappen

Lösen Sie die Verriegelung (Bild 3), dann halten Sie mit einer Hand die Rückenlehne fest, ziehen Sie mit der anderen Hand am Sitz und klappen Sie ihn um (Bild 4).

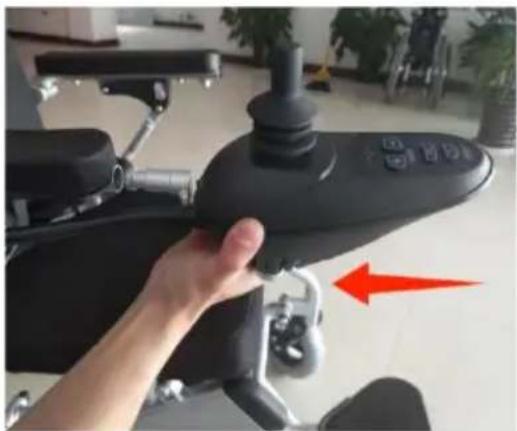

Setzen Sie den Controller in das Armlehnenrohr ein. Bitte achten Sie darauf, den Controller horizontal zu halten (Bild 5). Und anschließend die Schraube verriegeln (Bild 6).

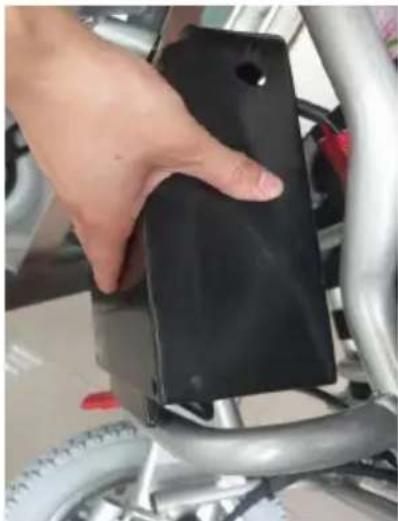

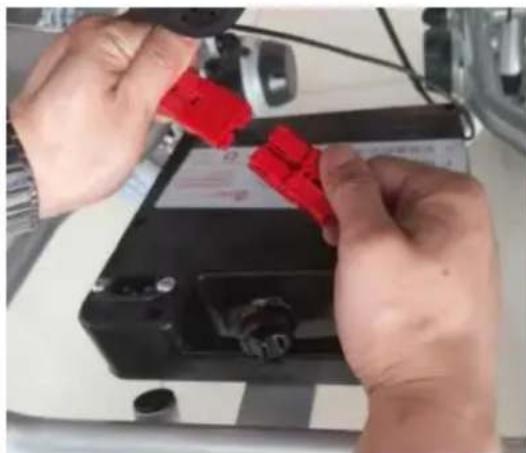

Installieren und ersetzen Sie die Batterie

Batterie ausbauen

Trennen Sie den Batteriestecker und den Controller-Stecker (Bild 7) und lösen Sie dann die Schraube (Bild 8).

Setzen Sie die Batterienut in das Rückenrohr ein (Bild 9), lösen Sie die Schraube (Bild 10). Verbinden Sie dann den Batteriestecker mit dem Controller-Stecker (Bild 11).

Bild 9 Bild 10 Bild 11

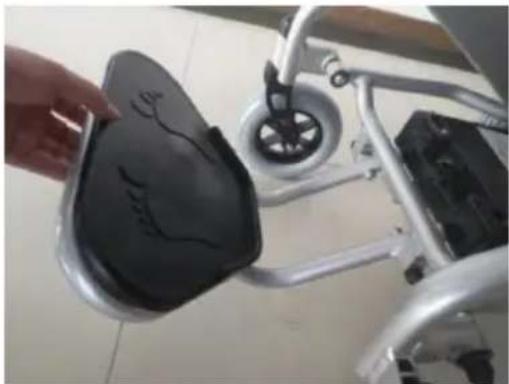

Fußplatte

Die Fußplatte kann nach oben oder unten gezogen werden (Bild 12).

Kippschutz ein- und ausbauen

Drücken Sie die Taste, um den Kippschutz zu montieren/demontieren (13-14).

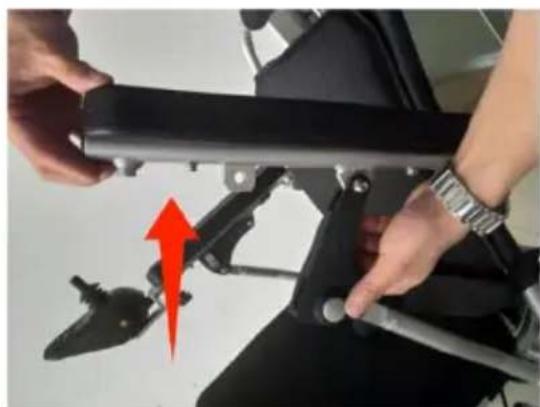

Armlehne hochklappbar

Drücken Sie mit einer Hand die Armlehentaste, mit der anderen klappen Sie die Armlehne hoch (Bild 15). Und drücken Sie die Armlehne nach unten, um sie in die richtige Position zu bringen und zu befestigen (Bild 6).

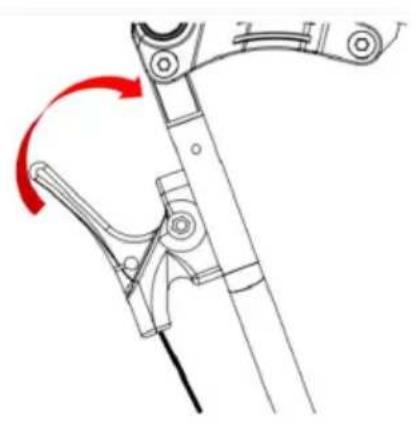

Rückenlehnenverstellung

1) Wie in Bild 19 gezeigt, fassen Sie den Griff fest in Pfeilrichtung. 2) Lehnen Sie sich zurück und lassen Sie den Bremshebel in einem für den Benutzer angenehmen Winkel los (Bild 20). 3) Wenn Sie die Sitzposition wiederherstellen möchten, stehen Sie auf und greifen Sie dann den Griff, wie in der Abbildung gezeigt. Der Rollstuhl kann in den Sitzmodus zurückkehren.

Achtung: Fahren Sie den Rollstuhl nicht im Rückenlehnenverstellmodus, um Gefahren zu vermeiden.

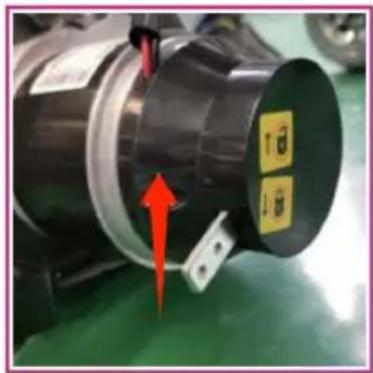

Wechseln Sie zwischen manuellem Modus und elektrischem Modus

Manueller Modus: Ziehen Sie den Schalthebel am linken und rechten Motor nach oben (Bild 17).

Elektromodus: Ziehen Sie den Schalthebel am linken und rechten Motor nach unten (Bild 18).

Wenn Sie den Rollstuhl vom manuellen Modus auf den elektrischen Modus umstellen, stellen Sie bitte sicher, dass beide Schalter sich im gleichen Modus befinden. Andernfalls kann es zu einem Überschlag kommen.

Akku und Ladegerät

Anforderungen an das Ladegerät

Das Ladegerät dient zum Laden des Akkus. Benutzen Sie den Elektrorollstuhl nicht, während er aufgeladen wird.

Elektrorollstuhl nicht, während er aufgeladen wird.

Technische Daten des Ladegeräts

Eingangsspannung: AC 100–240 V, 50/60 Hz

Ausgangsspannung: 24V/DC

Ausgangsstrom: 3,0 A

Der Schutzgrad ist IPX1. Das Ladegerät sollte die Anforderungen von

4706.1-2005 und GB 4706.18-2005 erfüllen.

Verwendung des Ladegeräts

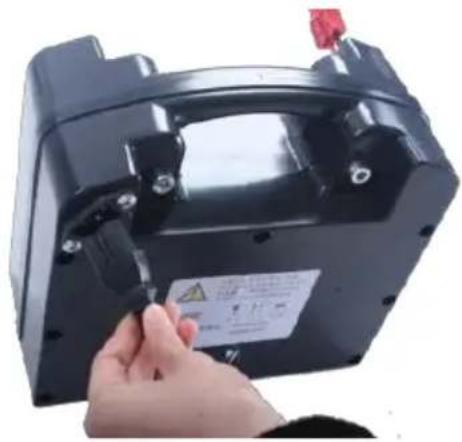

Typ 1 (direkt im Akku laden)

Um den Akku aufzuladen, verbinden Sie das Ladegerät mit dem Netz- und dem Stecker des Akkukastens. Befolgen Sie die Anweisungen, um den Ladevorgang abzuschließen:

Schritt 1: Stellen Sie sicher, dass die Ladenut nicht blockiert ist.

Schritt 2: Stellen Sie sicher, dass der Elektrorollstuhl ausgeschaltet ist.

Schritt 3: Ziehen Sie die Stecker ab, die Batteriekasten und Controller verbinden.

Schritt 4: Verbinden Sie den Ausgangsstecker des Ladegeräts mit dem Netzstecker des Batteriekastens.

Schritt 5: Verbinden Sie den Hauptstecker des Ladegeräts mit der Stromversorgung und das rote Licht

wird brennen. Das vollständige Aufladen dauert 8 bis 10 Stunden, überladen Sie es nicht weiter

als 24 Stunden.

Schritt 6: Um eine Verkürzung der Batterielebensdauer zu vermeiden, laden Sie die Batterie bitte mindestens einmal im Monat auf, wenn der Rollstuhl nicht benutzt wird.

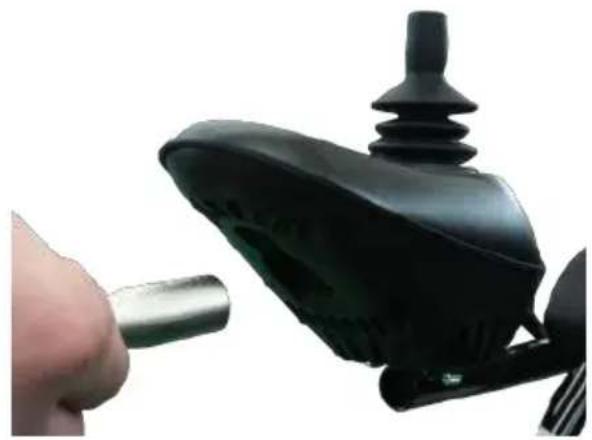

Typ 2 (Ladung über Controller)

Um den Akku aufzuladen, verbinden Sie das Ladegerät mit Netzteil und Controller-Buchse. Befolgen Sie die Anweisungen, um den Ladevorgang abzuschließen:

Schritt 1: Stellen Sie sicher, dass die Ladenut nicht blockiert ist.

Schritt 2: Stellen Sie sicher, dass der Elektrorollstuhl ausgeschaltet ist.

Schritt 3: Stellen Sie sicher, dass Akku und Controller angeschlossen sind.

Schritt 4: Verbinden Sie den Ausgangsstecker des Ladegeräts mit der Buchse unter dem Controller.

Schritt 5: Verbinden Sie den Hauptstecker des Ladegeräts mit dem Netz. Das rote Licht wird brennen. Das vollständige Aufladen dauert 8 bis 10 Stunden. Nicht überladen (mehr als 24 Stunden).

Schritt 5: Verbinden Sie den Hauptstecker des Ladegeräts mit dem Netz. Das rote Licht wird brennen. Das vollständige Aufladen dauert 8 bis 10 Stunden. Nicht überladen (mehr als 24 Stunden).

Schritt 5: Verbinden Sie den Hauptstecker des Ladegeräts mit dem Netz. Das rote Licht wird brennen. Das vollständige Aufladen dauert 8 bis 10 Stunden. Nicht überladen (mehr als 24 Stunden).

Schritt 6: Um eine Verkürzung der Batterielebensdauer zu vermeiden, laden Sie die Batterie bitte mindestens einmal pro Monat auf, wenn der Rollstuhl nicht benutzt wird.

Unterbrechen Sie den Ladevorgang nicht, bis der Ladevorgang abgeschlossen ist. Wiederholte Verwendung eines Akkus, der nicht voll aufgeladen ist, verkürzt die Lebensdauer des Akkus. Daher sollte der Akku so weit wie möglich vollständig aufgeladen sein. Wenn der Akku vollständig aufgeladen ist, leuchtet die Betriebsanzeige grün. Beenden Sie den Ladevorgang nicht, bevor er vollständig abgeschlossen ist.

Schalten Sie nach Abschluss des Ladevorgangs die Stromversorgung aus, da sich der Akku sonst langsam entlädt. Nicht mehr als 24 Stunden aufladen. Überladung ist gefährlich.

Benutzer sollten die folgenden Regeln befolgen, um Gefahren beim Laden zu vermeiden:

Im Lieferumfang des Elektrorollstuhls ist kein Ladegerät enthalten. Bitte verwenden Sie ein Ladegerät nach nationalem Standard. Die Ausgangsspannung beträgt 24 V/DC 1,5 A \~ 5 A.

Im Lieferumfang des Elektrorollstuhls ist kein Ladegerät enthalten. Bitte verwenden Sie ein Ladegerät nach nationalem Standard. Die Ausgangsspannung beträgt 24 V/DC 1,5 A \~ 5 A.

Beim Laden sollte eine gute Belüftung gewährleistet sein. Setzen Sie den Rollstuhl weder Sonnenlicht noch Feuchtigkeit aus.

Der Temperaturbereich der Ladeumgebung liegt zwischen 10°C und 50°C. Wenn die Umgebung außerhalb dieses Temperaturbereichs liegt, funktioniert die Batterie nicht richtig und kann leicht beschädigt werden.

Es ist normal, dass der Lüfter während des Ladevorgangs ein Geräusch macht. Es dient der Kühlung des Ladegeräts. Bitte machen Sie sich keine Sorgen.

Vermeiden Sie, dass während des Ladevorgangs Flüssigkeit in das Ladegerät gelangt. Stellen Sie das Ladegerät nicht auf brennbare Gegenstände wie Kraftstoff, Fußstützen oder Sitzkissen. Halten Sie sich beim Laden des Akkus von Flammen fern. Flammen können einen Batteriebrand oder eine Explosion verursachen. Beim Laden entsteht Wasserstoff; rauchen Sie nicht während des Ladens.

Ziehen Sie den Netzstecker nicht aus der Steckdose, wenn die Steckdose oder Ihre Hände nass sind, da dies zu einem Stromschlag führen kann. Im Falle eines unvorhersehbaren Unfalls mit Verletzungen des Benutzers dürfen Sie das Gerät nicht benutzen oder sich während des Ladens auf den Rollstuhl setzen.

Verwendung und Wartung der Batterie

Bei unsachgemäßem Austausch der Batterie besteht Explosionsgefahr. Für den Austausch ist nur der gleiche oder der empfohlene Batterietyp geeignet. Achten Sie auf die richtige Polung der Batterie. Wichtige Punkte zur Verlängerung der Akkulaufzeit: Laden Sie den Akku häufig auf, um die volle Akkuleistung zu gewährleisten. Es ist besser, den Akku vollständig aufzuladen, wenn der Rollstuhl nicht benutzt wird. Wenn Sie das Gerät längere Zeit nicht verwenden, laden Sie es mindestens zweimal im Monat auf.

Systemdiagnose

Wenn die LED-Anzeigen blinken, bedeutet dies, dass am Rollstuhl Anomalien vorliegen. Die Anomalien können in folgenden Teilen auftreten: Motoren, Bremsen, Batterie, Kabelverbindungen usw. Durch die interne Informationsabfrage des Produkts kann die Art des anormalen Zustands anhand des Diagnosesignals erkannt werden. Die abnormale Situation kann ohne andere Servicetools erkannt werden.

Audiosignalanzeige

Beschreibung des LED-Lichts	Die Bedeutung von LED-Licht	Erklärung & Lösung
AlleLED-Leuchten leuchten nicht und es ist kein Ton zu hören	Der Strom ist ausgeschaltet, der Rollstuf befindet sich im Standby- oder Schlafmodus. Der Strom ist schlecht kontaktiert. Die Sicherung löst aus d ist durchgebrannt.
AlleLED-Leuchten leuchten	Der Strom ist eingeschalt und die Selbstdiagnose funktioniert, der Elektrorollstuhl kann einwandfrei funktionieren.	Weniger LED-Leuchten leuchten, weniger verbleibende Batterieleistung.
Das rote LED-Licht ganz links leuchtet	Die Batterieleistung ist äußerst unzureichend.	Aufladen sofort. Oder der Akku ist defekt und kann nicht aufgeladen werden.
Zwei kurze Pieptöne, LED-Leuchten blinken zweimal	Der linke Motor ist defek	Der linke Motor ist schlecht angeschlossen oder das Kabel ist nicht angeschlossen.
Drei kurze Pieptöne, LED-Leuchten blinken dreimal	Die linke Magnetbremse weist eine Fehlfunktion au	Die linke Magnetbremse ist defekt angeschlossen oder das Kabel ist nicht angeschlossen
Vier kurze Pieptöne, LED-Leuchtenblinken viermal	Der rechte Motor ist defe	Der rechte Motor is schlecht angeschlossen oderdas Kabel ist nicht angeschlossen.
Fünf kurzePieptöne,LED-Leuchten blinken fünfmal	Die rechte Magnetbremse ist defekt.	Die rechte Magnetbremse ist schlecht angeschlossen oder das Kabel ist nicht angeschlossen
Sechs kurzePieptöne,LED-Leuchten blinken sechsmal	Der Controller befindet sie im Überstromschutzstatus.	Überprüfen Sie die Bremsen und prüfe Sie, ob der Motorantriebsmechanismus festsitzt. Überprüfen Sie der Strom mit einem Amperemeter. Wenres sich nicht um einen übermäßigen Strom handelt, kan dies der Fall sein Der Controller ist defekt.
Sieben kurzePieptöne,LED-Leuchten blinken sieben Mal	Joystick ist defekt	Der Joystick wird nicht zurückgesetzt oder die Der Stecker ist locker.
Acht kurzePieptöne,LED-Leuchten blinken achtmal	Der Controller ist defekt.	Bitte wenden Sie sich hierzu an Ihre Händler Wartung.
Neun kurzePieptöne,LED-Leuchten blinken neunmal	Der Controller ist defekt.	Bitte wenden Sie sich zur Wartung das Servicecenter.

Regler

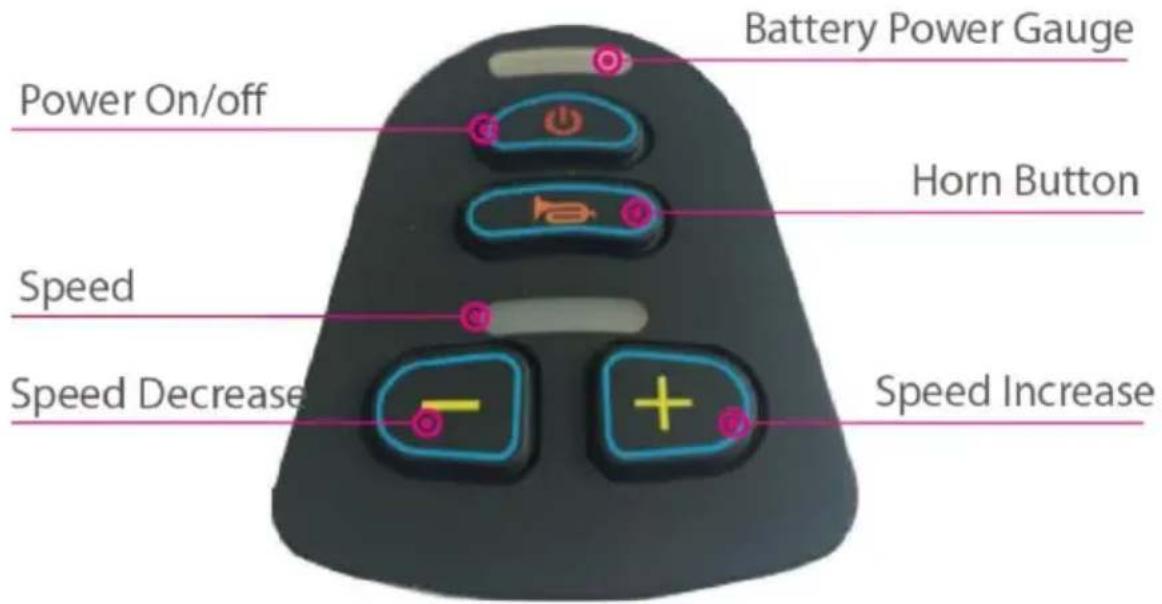

Controller-Panel

Controller-Nutzung: Stromschalter

Wenn Sie diese Taste drücken, leuchten die Lichter der Batteriestandsanzeige von links nach rechts auf. Drücken Sie erneut, und die LED-Leuchten sind aus.

In manchen Notfällen können Sie die Stromversorgung direkt ausschalten, indem Sie den Netzschalter drücken.

Schlafmodus

Wenn der Joystick länger als 20 Minuten nicht betätigt wird, schaltet das Gerät automatisch aus und das System befindet sich im Schlafmodus. Durch Drücken der Ein-/Aus-Taste wird das System aus dem Ruhemodus aufgeweckt.

Geschwindigkeitsanpassung

Je nach Gewohnheiten und Umständen des Benutzers ist die Fahrgeschwindigkeit des Rollstuhls einstellbar. Passen Sie die Geschwindigkeit an, indem Sie die Taste „Verringern“ oder „Erhöhen“ drücken.

Die Geschwindigkeit ist in fünf Abschnitte unterteilt, die zwischen 20 %, 40 %, 60 %, 80 % und 100 % der Höchstgeschwindigkeit liegen. Erster Gang: 20 % der Höchstgeschwindigkeit. Fünfter Gang: 100 % der Höchstgeschwindigkeit.

Hupenknopf

Drücken Sie den Hupenknopf, die Hupe ertönt, bis Sie den Knopf loslassen.

Batterieleistungsanzeige

Nach dem Einschalten funktioniert die Batterieladeanzeige. Die Akkuladestandsanzeige zeigt auch die verbleibende Akkukapazität an. Wie auf dem Bild zu sehen ist, ist der Akku voll.

Wenn nur das rote oder gelbe LED-Licht leuchtet, sollte der Akku aufgeladen sein. Und für eine Langstreckenfahrt sollte der Akku voll aufgeladen sein. Wenn nur das rote LED-Licht leuchtet, ist die Batterieleistung äußerst unzureichend. Benutzer müssen die Batterie so schnell wie möglich aufladen.

Verwendung eines Joysticks

Die Bewegungsrichtung des Rollstuhls wird per Joystick gesteuert. Der Bewegungsumfang des Joysticks steuert auch die Bewegungsgeschwindigkeit.

⚠️ Bitte schalten Sie den Strom ein oder aus, wenn sich der Joystick in der Mittelposition befindet. Andernfalls gibt der Controller ein falsches Betriebssignal aus. Lassen Sie den Joystick in die Mitte los, dieser Vorgang wird beendet. Wenn der Fehler weiterhin besteht, liegt möglicherweise eine Fehlfunktion dieses Teils vor. Verwenden Sie es nicht und wenden Sie sich zur Wartung an Ihren Händler.

Wartung

Die Wartung des Rollstuhls umfasst die Reinigung des Rollstuhls, die Überprüfung von Rad und Batterie sowie das Aufladen der Batterie. Für weitere Wartungsarbeiten wenden Sie sich bitte an Ihren Händler. Unser Vorschlag ist, den Rollstuhl halbjährlich zu überprüfen und jährlich zu überholen.

Reinigung und Batteriewartung

Sauberer Rollstuhl

Bitte reinigen Sie den Rollstuhl regelmäßig. Reinigen Sie die Teile, die häufig mit dem Körper des Benutzers in Berührung kommen (z. B. Sitzkissen, Armlehne, Controller), mit einem sauberen und leicht feuchten Tuch. Verwenden Sie zum Reinigen keine organischen Lösungsmittel. Wenn es sich um einen geduldigen Benutzer handelt, sollte der Rollstuhl einmal pro Woche gereinigt werden. Wenn der Rollstuhl von einem infektiösen Opfer benutzt wird, sollte er mit Desinfektionsmitteln gereinigt und desinfiziert werden.

Räder

Überprüfen Sie regelmäßig die Reifen und ihren Verschleißzustand. Wenn die Profiltiefe des Reifens auf 1 mm abnimmt, ersetzen Sie bitte den Reifen.

Batterie

Um sicherzustellen, dass der Akku regelmäßig vollständig aufgeladen wird. Um die Lebensdauer des Akkus zu verlängern, empfehlen wir Benutzern dringend, den Akku nicht aufzuladen, bis er vollständig entladen ist.

Fehlfunktion und Überprüfung des Rollstuhls

Wenn während des Betriebs des Rollstuhls Störungen auftreten, schalten Sie bitte vor der Überprüfung den Strom aus. Symptom: Kompletter Stromausfall und alle LED-Leuchten auf dem Controller-Panel sind aus.

Prüfschritt:

Schritt 1: Überprüfen Sie, ob der Stecker des Controllers locker ist. Schritt 2: Überprüfen Sie, ob die Verbindung zwischen Controller-Stecker und Batteriekasten locker ist. Bitte fügen Sie die Steckverbindung erneut ein (halten Sie den Stecker fest, wenn Sie ihn herausziehen. Ziehen Sie am Kabel, um unnötige Schäden zu vermeiden und Beschädigung der Drahtleitung zu verhindern). Wenn der Rollstuhl nach der oben genannten Überprüfung immer noch nicht in der Lage ist, die Stromversorgung wiederherzustellen, oder wenn Benutzer Fragen zur oben genannten Überprüfung haben, wenden Sie sich bitte an Ihren Händler.

Der Controller verfügt über ein Diagnosesystem zur Überwachung von Controller und Motor. Jede Fehlfunktion dieser Teile wird vom Controller angezeigt. Weitere Einzelheiten finden Sie im Kapitel Audio Signalanzeige.

Wartungsprüfung

Im Folgenden finden Sie eine Prüfliste. Elektrorollstühle sollten gemäß unserer Norm überprüft werden. Wenn Sie in den Rollstuhl ein- oder aussteigen, werden einige Selbstkontrollen automatisch durchgeführt. Um Ihre Aufmerksamkeit zu erregen, führen wir diese Selbstkontrollelemente insbesondere im Bereich A auf.

Ein Bereich	Bitte prüfen Sie vor dem Gebrauch, ob folgende Teile sind:1. Rückenlehne 2. Armlehne 3. Controller-Position4. Fußstütze 5. Batterieleistung6. Kupplungs-/Einstellhebel zur Umstellung zwischen manuellem Modus und elektrischem Modus
B-Bereich	Überprüfen Sie die folgenden Teile monatlich, um zu verhindern, dass sich Originalteile verlieren oder abgen werden3. Schrauben 2. Bremsen3. Kupplungs-/Einstellhebel zur Umstellung zwischen manuellem Modus und elektrischem Modus 4. Die Vor und Hinterräder und ihre Profiltiefe5. Anschlüsse von Controller und Ladegerät
C-Bereich	Aus Sicherheitsgründen ist eine halbjährliche Gesamtwartung erforderlich.

Garantieprobleme

Garantieinhalte

Wir entwerfen diesen Rollstuhl aufwendig für Sie. Wenn es unsachgemäße Materialien oder Herstellung gibt, werden wir kostenlose Reparatur und lebenslange Wartung gemäß den in den Garantiekarten angegebenen Zeiten und Bedingungen anbieten.

Die Garantie deckt diese Bedingungen nicht ab.

Subjektiver Eindruck, keine Funktionsprobleme. Nutzungs- und Alterungsverlust (Beschichtungs- und Plattierungsoberfläche, natürliches Ausbleichen von Harzen usw.).

In den folgenden Fällen entfällt die Wartung:

Überprüfen Sie unsere angegebenen Probleme nicht regelmäßig.

Unsachgemäße oder falsche Wartung. Unterschiedliche Bedienung mit unserem Hand- oder Überlastbetrieb.

Unbefugte Änderungen.

Äußere Faktoren wie: Ruß, Arzneimittel, Vogelkot, saurer Regen,

herumfliegende Steine, Metallpulver usw. Naturkatastrophen wie: Taifune, Überschwemmungen, Brände, Erdbeben usw.

Die folgenden Gebühren sind nicht abgedeckt:

Austausch von Verbrauchsmaterialien wie Reifen, Sicherungen,

Kunststoffteilen, Glasteilen, Schmiermitteln usw. Gebühren für Inspektion, Einstellung, Öl nachfüllen, Reinigung usw. Gebühren für die regelmäßige

Überprüfung der von unserem Werk vorgeschriebenen Angaben.

Unbefugte Änderungen.

Unsere autorisierten Servicezentren übernehmen die Kostenübernahme.

Kunden achten darauf, die Warnhinweise zu befolgen.

Damit die Garantie gültig ist, müssen Kunden die folgenden

Vorsichtsmaßnahmen befolgen: Korrektes Testen und Fahren des

Elektrorollstuhls als manuelle Anleitung.

Tägliche Kontrolle.

Umsetzung der Check-Tipps nach unserem Vorschlag.

Garantie akzeptabel

Wenn eine Garantie erforderlich ist, nehmen Sie bitte den Elektrorollstuhl und zeigen Sie uns die Kundendienstkarte im Servicecenter für den

Garantieservice. Wenn der Benutzer die Kundendienstkarte nicht vorlegen kann, wird der Service nicht erbracht.

Umwelt schützen

Um die Umwelt zu schützen, sollten alle beschädigten oder abgenutzten

Teile des Elektrorollstuhls gereinigt werden, an unsere Fabrik zurückgegeben oder an das Außenministerium übergeben und entsorgt, nicht wahllos wegwerfen.

Garantie gültig

Die Kundendienstkarte ist ab Stempeldatum gültig. Für dieses Produkt gilt eine Garantie von 1 Jahr unter normalen Betriebsbedingungen.

Verbrauchsteile (z. B. Batteriesatz, Kissen, Reifen, Seitenbrett, Armlehnenpolster usw.) liegen nicht im Garantiebereich.

Andere

Bedingungen für Transport und Lagerung

Während des Transports und der Lagerung muss der Elektrorollstuhl entsprechend den Angaben auf dem Etikett richtig platziert werden.

Der Transport sollte vor Feuchtigkeit und Sonnenlicht sowie in der Nähe von Wärmequellen geschützt werden.

Sollten elektrische Teile durch Feuchtigkeit beschädigt werden, vermeiden Sie bitte, den Rollstuhl im Regen, im Freien oder bei Feuchtigkeit zu lagern.

Lagerbedingungen:

Umgebungstemperatur -40°C +55°C ;

Relative Luftfeuchtigkeit ≤ 80 %;

Luftdruck 86 kPa bis 106 kPa.

Anhang des Berichts: Herstellererklärung des Prüflings

1	Leitlinien und Herstellererklärung – Elektromagnetische Emission
2	Der ELEKTROROLLSTUHL ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Benutzer des ELEKTROROLLSTUHLS sollte sicherstellen, dass dieser in einer solchen Umgebung verwer wird.

3	Abgastest	Einhaltung	Elektromagnetische Umgebung – Anleitung
4	HF-Emissionen CISPR 11	Gruppe 1	Der ELEKTRISCHE ROLLSTUHL nut HF-Energie nur für seine interne Funktion. Daher sind seine HF-Emissionen sehr gering und es unwahrscheinlich, dass es zu Störun bei in der Nähe befindlichen elektronischen Geräten kommt.
5	HF-Emissionen CISPR 11	Klasse b	Der ELEKTRISCHE ROLLSTUHL geeignet für den Einsatz in alle Be einschließlich Wohnbetriebe und solc die direkt an das öffentliche Niederspannungs-Stromversorgungsnet z angeschlossen sind, das für Wohnzwecke genutzte Gebäude versorgt.
6	Harmonisch Emissionen IEC 61000-3-2	Klasse a
7	Stromspannung Schwankungen / Flickeremissionen IEC 61000-3-3	Entspricht

Empfohlene Trennungsabstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem ELEKTRISCHEN ROLLSTUHL

Der ELEKTROROLLSTUHL ist für den Einsatz in einer elektromagnetischen Umgebung vorgesehen, in der abgestrahlte HF-Störungen kontrolliert werden. Der Kunde oder der Benutzer ELEKTROROLLSTUHLS kann helfen Vermeiden Sie elektromagnetische Störungen, indem Sie wie empfohlen einen Mindestabstand zwischen tragbaren und mobilen HF-Kommunikationsgeräten (Sendern) und dem ELEKTROROLLSTUHL einhalten unten, entsprechend der maxima Ausgangsleistung der Kommunikationsausrüstung
Bewertetes Maximum Ausgang des Senders W	Abstand je nach Frequenz des Senders
	150 kHz to 80 MHz d = [ 3.5/V1 ]	26 MHz to 800 MHz d = [ 3.5/E1 ]	800 MHz to 2.5 GHz d = [ 7/E1 ]
0,01	0,12	0,018	0,0345
0,1	0,38	0,057	0,1095
1	1.2	0,18	0,345
10	3.8	0,57	1.095
100	12	1.8	3.45
Für Sender mit einer maximalen Ausgangsleistung, die oben nicht aufgeführt ist, kann der empfohlene Schutzabstand d in Metern mithilfe der Gleichung geschätzt werden, die für die Frequenz Senders gilt Sender, wobei P die maximale Ausgangsleistung d. Senders in Watt (W) gemäß Angaben des Senderherstellers ist HINWEIS 1 Bei 80 MHz und 800 MHz gilt der Schutzabstand höheren Frequenzbereich.HINWEIS 2 Diese Richtlinien gelten möglicherweise nicht in alle Situationen. Die elektromagnetische Ausbreitung wird durch Absor und Reflexion von Strukturen, Gegenständen und Menschen beeinflusst.Leitlinien und Herstellererklärung – Elektromagnetische Immu
Der ELEKTROROLLSTUHL ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung bestimmt. Der Kunde oder Benutzer des ELEKTROROLLSTUHLS sollte sicherstellen, dass dieser in einer solchen Umgebung verwendet
Immunitäts test	Teststufe IEC 60601	Konformität sstufe	Elektromagnetische Umgebung – Anleitung
Elektrostatisch Entladung (ESD)IEC61000-4-2	± 6 kVKontakt± 8 kV Lu	±6 kVKontakt± 8 kV Luft	Die Böden sollten aus Holz, Beton oder Keramikfliesen bestehen. Bei Böden mit Kunststoffbelag sollte die relative Luftfeuchtigkeit mindestens 30 % betragen.
Elektrostatisch vorübergehend / BurstIEC61000-4-4	± 2 kV für Leistung Versorgungsleitungen± 1 kV für Eingangs-/Ausgangsleitungen	±2 kV für Leistung Versorgungsleitungen± 1 kV für Eingangs-/Ausgangsleitungen	Die Qualität der Netzstromversorgungs sollte der einer typische Gewerbe- oder Krankenhausumgebung entsprechen.
AnstiegIEC61000-4-5	± 1 kVDifferenzModus± 2 kVGleichtakt	±1 kVDifferenzModus±2 kVGleichtakt	Die Qualität der Netzstromversorgungs sollte der einer typische Gewerbe- oder Krankenhausumgebung entsprechen.
Spannungseinbrüche,kurzUnterbrechungen undSpannungVariationenauf denEingangsleitungen derStromversorgungIEC61000-4-11	< 5 % UT(>95 %Einbruchder UT)für 0,5Zyklen40 % UT(60 %Einbruchder UT)für 5 Zykle70 % UT(30 %Einbruchder UT)für 25Zyklen< 5 % UT(>95 %Einbruchder UT) für5 Sekunden	< 5 % UT(>95 %Einbruch der UT)für 0,5Zyklen40 % UT(60 %Einbruch der UT)für 5 Zykle70 % UT(30 %Einbruch der UT)für 25 Zykle< 5 % UT(>95 %Einbruch der UT) für 5 Sekunden	Die Qualität derNetzstromversorgungsollte der einer typische Gewerbe- oder Krankenhausumgebungentsprechen. Wenn der Benutzer des ELEKTRISCHERROLLSTUHLerfordert einen kontinuierlichen BetriebBeiStromunterbrechungen wird empfohlen, die Der Elektrorollstuhl kann über eine unterbrechungsfreie Stromversorgung oder eine Batterie mit Strom versorgt werden.
Netzfrequenz (50/60 HzMagnetfeld IEC61000-4-8	30A/m	30A/m
NOTIZ: UT ist die Wechselstrom-Netzspannung vor Anwendung Prüfpegels.
Anleitung und Herstellererklärung – elektromagnetisch Immunität
Der ELEKTROROLLSTUHL ist für den Einsatz in der unten angegebenen elektromagnetischen Umgebung bestimmt.Der Kunde oder Benutzer des ELEKTROROLLSTUHLS sollte sicherstellen, dass dieser in einer solchen Umgebung verwendet
Immunitätstest	TeststufeIEC 60601	Konformitätsstufe	ElektromagnetischeUmgebung – Anleitung
LeitungsgebundeneHF IEC61000-4-6GestrahlteHF IEC61000-4-3	3 Vrms150 kHzbis 80MHz20 V/m26 MHzbis 2,5GHz	—3V20V/m	Tragbare und mobileHF-Kommunikation Gerätesollten nicht näher an Teildes Elektrorollstuhlsverwendet werden.einschließlich Kabeln, als dempfohleneTrennungsabstand, der ausdem berechnet wirdGleichung anwendbar auf dFrequenz der Sender.Empfohlener Abstand d = [ 3.5/V1 ] d = [ 3.5/E1 ] 80 MHz to 800 MHz d = [ 7/E1 ] 800 MHz to 2.5 GHzDabei ist p die maximaleAusgangsleistung desSender in Watt (W) gemäSenderhersteller und d istempfohlener Abstand inMetern (m).bFeldstärken von stationärenHF-Sendern, bestimmt durceinen elektromagnetischenStandortUmfrage,a sollte in jedemFrequenzbereich unter demKonformitätsniveau liegen.bIn der Nähe von können Störungen auftretenAusrüstungmit folgendem Symbol gekennzeichnet:
HINWEIS 1 Bei 80 MHz und 800 MHz gilt der höhere Freque HINWEIS 2 Diese Richtlinien gelten möglicherweise nicht in alle Situationen. Elektromagnetische Strahlung wird durch Absorption Reflexion von Strukturen, Gegenständen und Menschen beeinflus
A、Feldstärken von festen Sendern, wie z. B. Basisstationen Funktelefone (Mobiltelefone/schnurlose Telefone) und Landmobilfunkgeräte, Amateurfunk, AM- und FM-Radiosendungen u Fernsehsendungen, können nicht berücksichtigt werden theoretisch Genauigkeit vorhergesagt. Zur Beurteilung der elektromagnetischen Umgebung aufgrund fester HFSendern sollte eine elektromagnetische Standortuntersuchung in Betracht gezogen werden. Wenn die gemessene Feldstärke an d an dem der ELEKTROROLLSTUHL verwendet wird, den oben ge geltenden HF-Konformitätspegel überschreitet, sollte der ELEKTROROLLSTUHL beobachtet werden, um den normalen Betr überprüfen.Wenn abnormal Wenn die Leistung nicht eingehalten wird, könne zusätzliche Maßnahmen erforderlich sein, wie z. B. eine Neuausr oder Umstellung des ELEKTROROLLSTUHLS.B、Im Frequenzbereich von 150 kHz bis 80 MHz sollten die weniger als 3 V/m betragen

Leistungsparameter

Hauptsächlich technische Daten	JRWD6012
Maximales Ladegewicht	136kg	Geschwindigkeit	1~6 km/h
Akkuladegerät	Wechselstrom 100–240 V, 5 Hz, 1,8 A	Vorderraddurchmesser	8 Zoll
Batterie	DC 24V 20AH Li-Ion	Durchmesser Hinterrad	12 Zoll _
Motor (*2 Stück)	Gleichstrom 24 V, 250 W	Maximale Fahrstrecke	20 km
Hindernisklettern	50mm	Statische Stabilität	9°
Sitzgröße	17,7/20 Zoll*	Steigwinkel	6°

Aufmerksamkeit: "*"

1. Für dieses Modell gibt es zwei Sitzbreitengrößen, die anhand der Außenverpackungsinformationen bestimmt werden können.
2. Die Breite des Sitzes bezieht sich auf die Breite zwischen den Lenkern;

Einsatzbereich

Unser Elektrorollstuhl ist für behinderte und ältere Menschen (weniger als 100 kg) als Lauffahrzeug geeignet und für den Innenbereich geeignet. Laufen Sie nicht auf Autobahnen.

Kontraindikation

Personen, die sich unter diesen Umständen befinden: Die oberen Gliedmaßen reagieren nicht, Altersdemenz, Psychopath, Physiologie kanr

nicht für sich selbst sorgen und der Arzt bittet darum, sie nicht zu verwenden.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

In China hergestellt

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisches Support- und E-Garantiezertifikat

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Technische Daten des Ladegeräts

Eingangsspannung: AC 100-240 V 50/60 Hz

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd

Produkteinführung

Bild 9 Bild 10 Bild 11

Fotplatte

Tonsignalindikator

Linkenheim-Hochstetten, Deutschland

UK

REP

Pooledas Group Ltd
