JRWD6012 - Rullstol Vevor - Gratis bruksanvisning och manual

Produkttyp	Elektrisk rullstol
Märke	Vevor
Modell	JRWD6012
Maximal belastning	136 kg
Maximal hastighet	6 km/h
Maximal räckvidd	20 km
Batteri	Litiumjon 24 V, 20 Ah
Laddare	100-240 V AC, 50/60 Hz, ut 24 V DC / 3 A
Laddningstid	8 till 10 timmar (överskrid inte 24 h)
Motorer	2 DC-motorer, 24 V, 250 W var
Framhjulsdiameter	8 tum
Bakhjulsdiameter	12 tum
Sitthredd	17,7 eller 20 tum (beroende på version)
Maximal stigningvinkel	6°
Statisk stabilitet	9°
Hindertagning	50 mm
Väderskydd	IPX3 (rullstol), IPX1 (laddare)
Körtyp	Joystick med hastighetsinställning (5 nivåer)
Driftslägen	Elektrisk och manuell (skjuten)
Bromsar	Elektromagnetiska automatiska bromsar
Garanti	1 år (exklusive förbrukningsartiklar)
Regelbundet underhåll	Rengöring med fuktig trasa, kontroll av däck och batteri var 6:e månad

Vanliga frågor - JRWD6012 Vevor

Vad är maximal belastning för Vevor JRWD6012 rullstol?

Maximal belastning är 136 kg (300 lbs).

Hur laddar man batteriet?

Två metoder: 1) Koppla bort batteriet från kontrollenheten och anslut laddaren direkt till batteriet. 2) Anslut laddaren till kontrollenhetens uttag (om batteriet redan är anslutet). Laddningstiden är 8 till 10 timmar. Överskrid inte 24 timmars laddning.

Vad är räckvidden för rullstolen?

Maximal räckvidd är 20 km under idealiska förhållanden (platt mark, fullt batteri, måttlig vikt).

Hur växlar man mellan elektriskt och manuellt läge?

För att växla till manuellt läge, lyft kopplingsspakarna på båda motorerna uppåt. För att återgå till elektriskt, sänk ner dem. Se till att båda spakarna är i samma position för att undvika risk för välta.

Kan rullstolen klara backar?

Ja, maximal stigningvinkel är 6° och statisk stabilitet är 9°. Undvik branta backar och kör aldrig i sidled på en backe.

Vad gör man om rullstolen piper och LED-indikatorerna blinkar?

Konsultera diagnostabellen: 2 pip = vänster motorproblem, 3 pip = vänster broms, etc. Kontrollera anslutningarna. Om problemet kvarstår, kontakta återförsäljaren.

Hur rengör och underhåller man rullstolen?

Rengör ytorna med en ren, lätt fuktig trasa. Använd inte lösningsmedel. Kontrollera däckens skick (minsta mönsterdjup 1 mm) och ladda batteriet minst en gång i månaden även om det inte används.

Vilka är sitsens mått?

Sitthbredden är 17,7 eller 20 tum beroende på version. Djupet är cirka 20 tum. Kontrollera förpackningen för exakt storlek.

Är rullstolen lämplig för utomhusbruk?

Den är designad för inomhusbruk och på släta, torra vägar. Undvik leriga, sandiga eller branta underlag. Kör inte på trafikleder.

Vad är produktens livslängd?

Livslängden är 5 år från tillverkningsdatum. Därefter ökar risken för olyckor. Batteri och däck är förbrukningsartiklar.

BRUKSANVISNING JRWD6012 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISKA RULLSTOLAR

BRUKSANVISNINGAR

MODELL: JRWD601 2

Läs bruksanvisningen noggrant innan du tar produkten i bruk.

Den här manualen innehåller operationer, monteringsmetoder och enkla fellösningar.

Denna manual gäller för vår modell: JRWD601 2.

Denna manual innehåller rullstolsunderhåll och metoder för självkontroll, vänligen placera den på rätt plats.

Vänligen tillhandahåll denna manual som referens när andra personer använder denna rullstol.

Anteckningarna och illustrationerna i denna handbok kan skilja sig något från de verkliga delarna på grund av kvalitetsförbättring eller ändrad design.

Vänligen in natura segra.

Kontakta din återförsäljare om det finns några oklarheter eller frågor.

Felaktig användning av något fordon kan leda till skada. Osäker körning kan skada dig själv och andra.

Den elektriska rullstolen är avsedd att bekvämt transportera personer med gångsvårigheter eller utan gångförmåga.

Denna elektriska rullstol är utformad för att endast transportera 1 person.

Varningssymbol

Följ instruktionerna bredvid denna symbol noggrant.

Var uppmärksam på dessa instruktioner, annars kan det resultera i skada på rullstolen eller miljön.

Denna serie av elektriska rullstolar drivs av Li-ion-batteri och drivs av DC-motor. Användaren kontrollerar riktning och justerar hastighet med joystickkontroll. Den är lämplig för låg hastighet, bra vägförhållanden och små lutningar.

Säkerhetsinstruktioner

1. Huvudsakliga säkerhetsfunktioner

Klassificerad efter typ av skydd mot elektrisk stöt: Intern ström.

Klassificerad efter typ av skydd mot elektriska stötar: Typ B-applikation.

Klassificerad efter grad av skydd mot inträngande vätska: IPX3.

Klassificerad enligt säkerheten vid användning i en brandfarlig

anestesiblandning med luft eller gas blandad med syre eller dikväveoxid, där brandfarliga anestesigaser förekommer: Icke AP/APG-typ.

Klassificerad enligt driftläge: Kontinuerlig drift.

Märkspänning: DC 24V.

Har ingen skyddande effekt på appliceringen av defibrillatorns urladdningssektion.

Ingen signalutgång eller ingångsdel.

Ej permanent installerad utrustning.

2. Körmeddelande

Allmänna försiktighetsåtgärder vid körning

Håll händerna på armstödet för att styra rullstolen.

Vänligen öva i parker eller andra säkra öppna platser tills du kan använda rullstolen skickligt.

Fullständig övningskörning på en säker plats, för att behärska principerna att gå framåt, stanna och svänga cirklar.

Innan du kör ut på vägen, vänligen åtföljs av vårdgivare och bekräfta att det är säkert.

Vänligen följ noga trafikreglerna för fotgängare, betrakta dig inte som fordonsförare.

Kör på trottoaren och övergångsstället. Kör inte på fordonsfilen.

Kör stadigt för att undvika att köra i Z-linje eller skarp sväng.

I sällskap av vårdgivare eller undvik att köra under dessa förhållanden

Kör i dåligt väder, som regnig dag, kraftig dimma, stark vind, snö, etc. Om rullstolen är våt, torka av vattnet omedelbart.

Kör på dåligt väglag, såsom lerigt, stig, sandväg, grus, etc.

Kör på en trång väg.

Kör på utan stängselsida dike, damm, etc.

Tvärs över järnvägen.

När du måste över järnvägen, pausa vid avfarten för att bekräfta att det är säkert och se till att däcken

inte fastnar på rälsen.

Den elektriska rullstolen är endast avsedd för personligt bruk, inte för transport av personer eller varor, och inte för dragändamål.

Försiktighetsåtgärder för uppförs- och nedförsbacke

Undvik att köra på följande platser: branta backar, lutande ytor, höga trappsteg, kanaler etc.

Undvik att köra i branta sluttningar; lutningen bör vara mindre än ett visst antal grader. Var försiktig med kontrollen när du kör i sluttningar. Fortsätt att röra dig framåt i uppförs- eller nedförsbacke.

Sänk hastigheten i nedförsbacke.

Undvik att köra i sidled på sluttningar.

Det är förbjudet att köra i trappor och undvik att korsa höga trappsteg.

Undvik att korsa breda diken.

När du korsar diken, håll 90° vinkel mellan däcken och diket.

Ställ inte in rullstolen i manuellt läge under uppförs- eller nedförsbacke.

Om rullstolen inte fungerar vid ett övergångsställe, be omedelbart

förbipasserande om hjälp. Ställ sedan in rullstolen i manuellt läge, tryck rullstolen för att lämna platsen, eller låt användaren köra bort från platsen till en säker plats omedelbart.

Försiktighetsåtgärder för vårdgivare

Vårdgivare bör bekräfta att användarens fötter är på fotstödens rätta position och se till att de har kläder. Fäst inte på hjulen.

Vårdgivare bör skjuta rullstolen för att röra sig framåt för att vara säkra på branta sluttningar eller långa sluttningar.

Annat meddelande

Reparera och ommontera

Om den måste repareras eller monteras om, kontakta säljarens serviceavdelning. Ändra inte genom själv. Det kan orsaka olycka eller

rullstolsfel.

Håll torrt

Ställ inte rullstolen på våt plats. Om rullstolen är blöt, vänligen torka omedelbart.

Utan vårt företags bekräftelse, modifiera inte monteringen eller materialen för denna rullstol.

För att inte orsaka obalans, lägg inte till vikt godtyckligt. När någon sitter i rullstolen eller kopplingen inte är i manuellt läge, använd inte något fordon för att dra eller skjuta rullstolen.

Serviceliv

Livslängden för denna produkt är 5 år efter tillverkningsdatum. Använd produkten inom den begränsade perioden. Vänligen använd den inte längre än giltighetstiden i mer än ett år för att undvika olyckor.

Tillverkningsdatum: se etiketten.

Elektromagnetisk kompabilitet

Rullstolen ska hållas borta från starka magnetfält och stor induktiv elektrisk utrustning, såsom radiostationer, TV-stationer, underjordiska radiostationer och mobiltelefoner som sänder radiostationer. Var uppmärksam på att om det finns källor till elektromagnetisk störning i närheten, håll dig så långt bort som möjligt från dessa källor för att undvika elektromagnetiska störningar. Den elektriska rullstolen bör undvika

elektromagnetisk störning.

Obs: Elektrisk rullstol bör uppfylla kraven på elektromagnetisk kompatibilitet enligt YY0505-standarden.

Användaren bör installera och använda elektrisk rullstol baserat på uppgifter om elektromagnetisk kompatibilitet.

Bärbar och mobil RF-kommunikationsutrustning kan påverka den elektriska rullstolens prestanda. Undvik därför starka elektromagnetiska

störningar, som nära mobiltelefon eller mikrovågsugn. Se bilagan för meddelande och tillverkarens uttalande.

Avstängningsspänningen för batteriet är 23V.

Elrullstolen tillhör klass D i GB/T 18029.21-2012, en rullstol med elektrisk differentialstyrning och manuell broms.

Elektrisk rullstol bör inte sättas eller användas tillsammans med andra enheter. Om du måste, verifiera att den elektriska rullstolen kan fungera normalt under dessa omständigheter.

Användning och drift

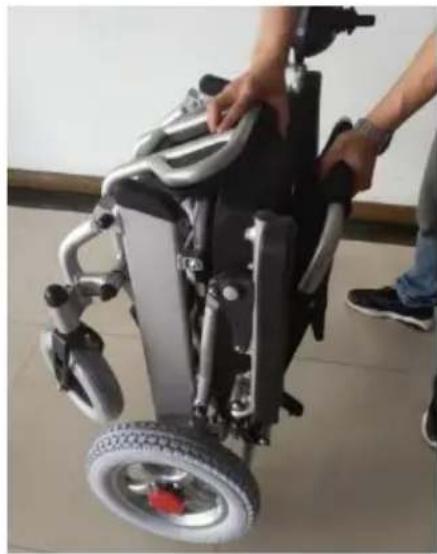

Håll en hand i ryggstödet och en annan hand i sätet, och öppna våldsamt (bild 1). Fäll ut rullstolen helt och fäst sedan låset som ligger under ryggstödet (bild 2). Före användning, se till att låset är ordentligt fastsatt. Annars kommer det att orsaka veck vid körning.

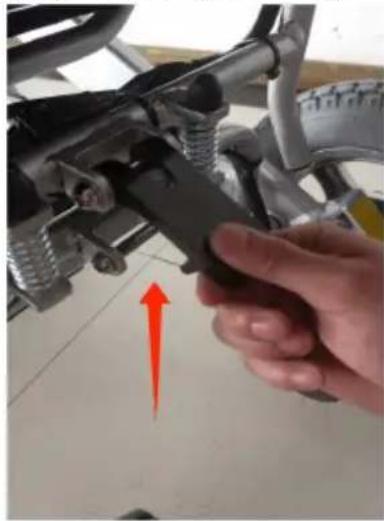

Lossa låset (bild 3), håll sedan en hand i ryggstödet och en annan hand

i sätet, fäll ihop det (bild 4).

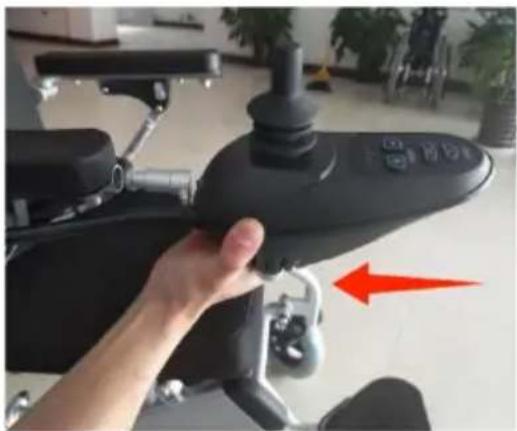

Sätt in regulatorn i armstödsröret. Observera att styrenheten ska hållas horisontell (bild 5). Lås sedan skruven (bild 6).

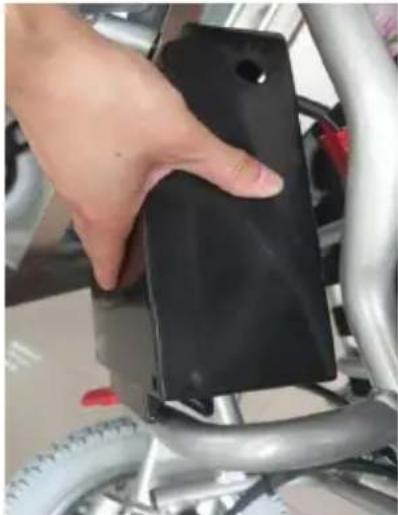

Installera och byt ut batteri

Demontera batteriet

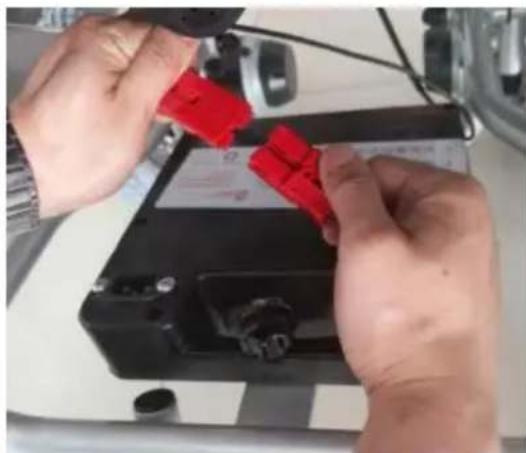

Koppla loss batterikontakten och kontrollkontakten (bild 7) och lossa skruven (bild 8).

Sätt batterispåret i det bakre röret (bild 9), lossa skruven (bild 10). Anslut sedan batterikontakten med kontrollkontakten (bild 11).

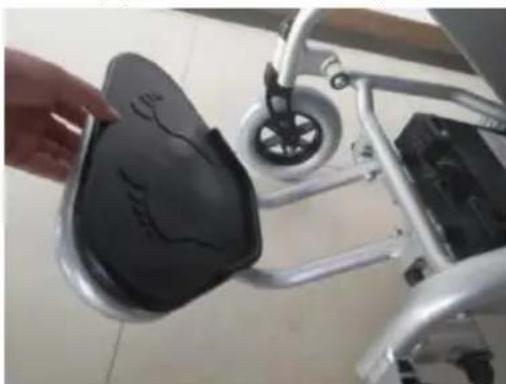

Fotplattan kan dras upp eller ner (bild 12).

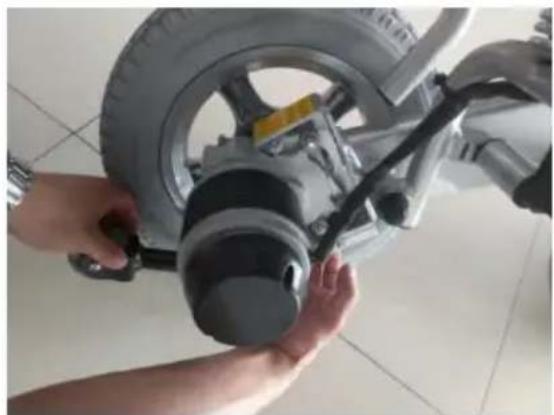

Installera och demontera tippskydd

Tryck på knappen för att installera/demontera tippskyddet (bild 13-14)

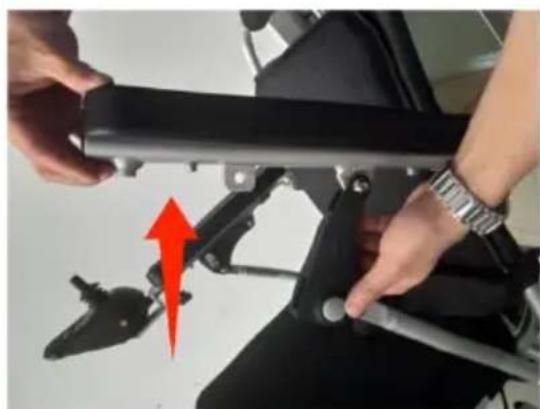

En hand trycker på armstödsknappen, en annan hand fäller upp armstödet (bild 15). Och tryck ner armstödet till rätt läge för att fixera armstödet (bild 16).

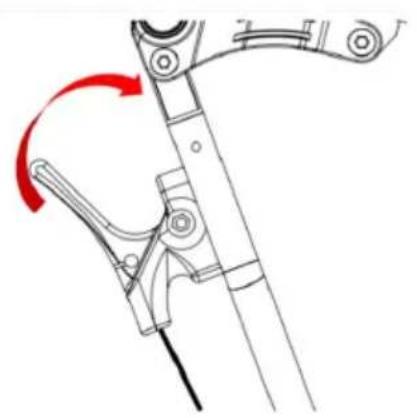

1) Som visas i (bild 19), greppa handtaget hårt i pilens riktning. 2) Luta dig tillbaka och släpp bromsspaken i en bekväm vinkel för användaren (bild 20). 3) När du återställer sittställningen, ställ dig upp först och greppa sedan handtaget som visas i (bild 19), och rullstolen kan återgå till sittläget.

Observera: Kör inte rullstolen i ryggstödsjusteringsläget för att undvika fara.

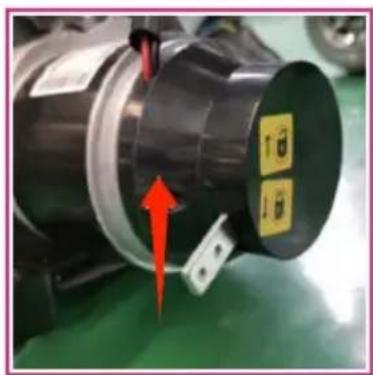

Växla mellan manuellt läge och elektriskt läge

Manuellt läge: dra upp omkopplarspaken på vänster och höger motor (bild 17).

Elektriskt läge: dra ner omkopplarspaken på vänster och höger motor (bild 18).

När du byter rullstol från manuellt läge till elektriskt läge, se till att båda vänster och höger omkopplare är i samma läge. Om inte, kan det orsaka vältning.

Batteri och laddare

Laddare Krav

Laddaren används för batteriladdning. När den elektriska rullstolen laddas, använd den inte.

Laddare tekniska data

Inspänning: AC 100-240 V 50/60Hz

Utspänning: 24V/DC

Utström: 3,0 A

Inträngningsskyddsnivå är IPX1. Laddaren bör uppfylla kraven i GB

4706.1-2005 och GB 4706.18-2005.

Användning av laddare

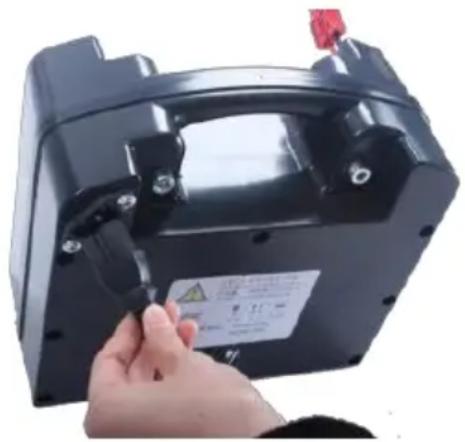

Typ 1 (ladda direkt i batteriet)

För att ladda batteriet, anslut laddaren till strömförsörjningen och batterilådans kontakt. Gör som följande instruktioner för att slutföra laddningsprocessen:

Steg 1: Se till att laddarens spår inte är blockerat.

Steg 2: Se till att den elektriska rullstolen är avstängd.

Steg 3: Koppla ur kontakterna som ansluter batterilådan och styrenheten.

Steg 4: Anslut laddarens utgångskontakt till batterilådans strömkontakt.

Steg 5: Anslut laddarens huvudkontakt till strömförsörjningen och den röda lampan.

kommer att tändas. Full laddning behöver 8 till 10 timmar, överladda mer

än 24 timmar.

Steg 6: För att förhindra förkortad batteritid, ladda batteriet minst en gång i månaden när rullstolen inte används.

Typ 2 (laddning via styrenhet)

För att ladda batteriet, anslut laddaren med strömförsörjning och kontrolluttag. Gör som följande instruktioner för att slutföra laddningsprocessen:

Steg 1: Se till att laddarens spår inte är blockerat.

Steg 2: Se till att den elektriska rullstolen är avstängd.

Steg 3: Se till att batteriet och styrenheten är anslutna.

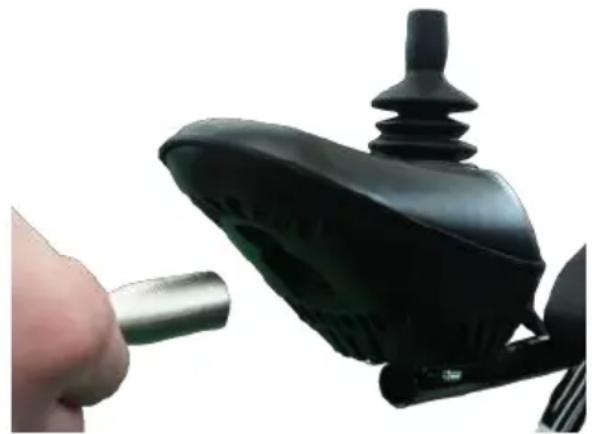

Steg 4: Anslut laddarens utgångskontakt till uttaget under styrenheten.

Steg 5: Anslut laddarens huvudkontakt till strömförsörjningen och den r ljuset kommer att tändas. Full laddning behöver 8 till 10 timmar, över inte

mer än 24 timmar.

Steg 6: För att undvika att batteriets livslängd förkortas, ladda batteriet minst en gång per månad när rullstolen inte används.

⚠️ Sluta inte ladda förrän laddningsprocessen är klar. Upprepa användningen av ett batteri som inte är fullt laddat förkortar batteriets livslängd, så batteriet bör vara fulladdat så mycket som möjligt. När batteriet är fulladdat blir strömindikatorn grön. Sluta inte ladda innan det är helt laddad.

Efter avslutad laddning, stäng av strömförsörjningen, annars laddas batteriet ur långsamt. Låt bli att ladda mer än 24 timmar. Överladdning är farligt.

⚠️ Användare bör följa följande regler för att undvika laddningsfaror: Den elektriska rullstolen inkluderar inte laddaren, använd nationell

standardladdare som utspänningen är 24V/DC 1,5A~5A.

Den ska vara väl ventilerad vid laddning. Utsätt inte rullstolen för soll och fukt miljö.

Laddningsmiljöns temperaturintervall är från 10 °C till 50 °C. Om det utanför miljön temperaturintervall, kan batteriet inte fungera bra och kan lätt skada batteriet.

Det är normalt att fläkten avger ett ljud under laddning. Den är till för kyla laddaren, snälla gör det inte oroa sig för det.

Förhindra att vätska kommer in i laddaren under laddning. Och placer laddaren på de brandfarliga föremålen, såsom: bränsle, fotstöd eller sittdyna.

Håll dig borta från lågorna när du laddar batteriet. Lågorna kan orsak batteribrand eller explosion.

Laddning gör väte, rök inte under laddning.

Koppla inte bort strömförsörjningen när uttaget eller händerna är våta, kan orsaka elektriska stötar. Om en oförutsägbar olycka inträffar och skadar användaren, använd eller sitt inte på den elektriska rullstol vid laddning.

Användning och underhåll av batteri

Felaktig användning av batteribyte kan orsaka explosionsrisk. Endast samma eller rekommenderade batterityp är lämplig för utbyte. Och se att batteripolerna är korrekta. Nyckelpunkter för att förlänga batteriets livslängd: ladda ofta, för att hålla batteriet fullt. Det är bättre att ladda batteriet helt om rullstolen inte används. Om du slutar använda under längre tid är det bättre att ladda två gånger per månad.

Systemdiagnos

När indikatorlamporna blinkar betyder det att rullstolen har avvikelser. Avvikelserna kan förekomma i följande delar: motorer, bromsar, batteri, trådanslutningar etc. Genom produktens inre informationskonsultation kan egenskapen hos det onormala tillståndet upptäckas av diagnossignalen.

Beskrivning av LED-ljus	Betydelsen av LED-ljus	Förklaring & lösnin
Alla LED-lampor är släckta utan ljud	Strömmen är avstängd, rullstolen är i standby- e viloläge.Strömmen är dåligt kontaktad.Säkringen löser ut eller å utbränd.
Alla LED-lampor är tända	Strömmen är påslagen od självdiagnostik fungerar, den elektriska rullstolen k fungera bra.	Mindre LED-lampor tänds, mindre batterikraft kvar.
Den rödaLED-lampan längst till vänster lyser	Batteriet ärytterst otillräcklig.	Att ladda omedelbart. Eller batteriet är fel son inte kan laddas.
Två korta pip, LED-lampor blinkar två gånge	Den vänstra motorn är felaktig.	Vänster motor är dåligt ansluten eller kabeln är bortkopplad.
Tre korta pip, LED-lampor blinkar tre gånge	Den vänstra magnetbromsen är felaktig	Den vänstra magnetbromsen är dålig ansluten eller kabe är bortkopplad
Fyra korta pip, LED-lampor blinkar fyra gånger	Den högra motorn är felaktig.	Den högra motorn dåligt ansluten eller kabeln är bortkopplad.
Fem korta pip, LED-lampor blinkar fem gånger	Den högra magnetbromse är felaktig.	Den högra magnetbromsen är dålig ansluten eller kabe är bortkopplad
Sex korta pip, LED-lampor blinkar sex gånger	styrenheten är i överströmsskyddsstatus.	Kontrollera bromsarna och kontrollera om motorns drivmekanism har fastnat.Kontrollera strömmen med amperemeter, om det inte är för hög ström, kanske styrenheten är felaktig.
Sju korta pip, LED-lampor blinkar sju gånge	Joysticken fungerar inte	Joysticken återställs inte, eller kontakten är lös.
Åtta korta pip, LED-lampor blinkar åtta gånger	styrenheten är felaktig.	Kontakta din återförsäljare för underhåll.
Nio korta pip, LED-lampor blinkar nio gånge	styrenheten är felaktig.	Kontakta servicecenter för underhåll.

Kontroller

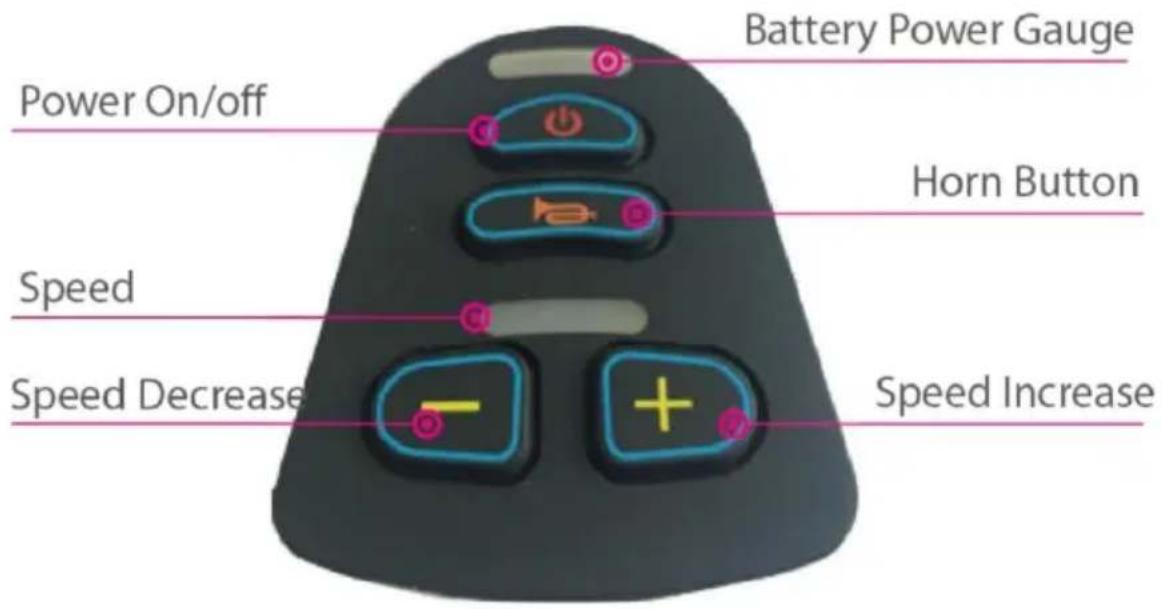

Kontrollpanel

Kontrollanvändning Strömbrytare

Tryck på den här knappen, lamporna för batteriströmmätaren tänds från vänster till höger. Tryck igen, alla LED-lampor är släckta.

⚠️ I vissa nödsituationer kan du stänga av strömmen direkt genom att trycka på strömbrytaren.

Viloläge

Om joysticken inte har använts mer än 20 minuter, stängs strömmen automatiskt och systemet i viloläge, kommer systemet att väckas från viloläge genom att trycka på strömknappen.

Hastighetsjustering

Beroende på användarens vanor och omständigheterna är rullstolens körhastighet justerbar. Justera hastigheten genom att trycka på knappar för att minska eller öka.

Hastigheten är uppdelad i fem sektioner, varierade med 20 %, 40 %, 80 %, 100 % av maxhastigheten. Första växeln: 20 % av maxhastigheten Femte växeln: 100 % av maxhastigheten.

Hornknapp

Tryck på signalhornsknappen, signalhornet ljuder tills du släpper knappen.

Batterimätare

När strömmen slagits på fungerar batterimätaren. Batterimätaren visar också batteriets återstående kapacitet. Som bilden visas är batteriet fullt.

När endast den röda eller gula LED-lampan lyser bör batteriet laddas. För långkörning bör batteriet vara fulladdat. Om bara den röda LED-lampan lyser är batteriströmmen extremt otillräcklig, användarna måste ladda batteriet så snart som möjligt.

Användning av joystick

Rullstolens rörelseriktning styrs av joysticken. Joystickens rörliga utsträckning styr också rörelsehastigheten.

Slå på eller stäng av strömmen när joysticken är i mittläget. Annars...

kommer styrenheten att släppa ut felaktig driftsignal. Släpp joysticken till mitten, detta misstag kommer att sluta. Om misstaget fortfarande kvarstår kanske den här delen är felaktig, använd den inte och kontakta din återförsäljare för underhåll.

Underhåll

Underhåll av rullstol inkluderar ren rullstol, kontrollera hjul och batteri samt ladda batteri.

Kontakta din återförsäljare för ytterligare underhåll. Vårt förslag är att kontrollera rullstolen varje halvår, årlig översyn.

Rengöring och batteriunderhåll

Rengör rullstol

Rengör rullstolen regelbundet. Rengör de delar som ofta vidrörs av användarens kropp (såsom sittkudde, armstöd, kontroller) med en ren lätt fuktad trasa. Använd inte organiska lösningsmedel för att rengöra. Om en patientanvändare ska rullstolen rengöras en gång i veckan. Om rullstolen används av ett smittsamt offer ska den rengöras och desinficeras med desinfektionsmedel.

Hjul

Kontrollera regelbundet däcken och deras slitage. När däckets mönsterdjup minskar till 1 mm, byt ut ett nytt däck.

Batteri

För att se till att batteriet är fulladdat ofta. För att förlänga batteriets livslängd rekommenderar vi starkt att användare inte laddar förrän batteriet tar slut helt.

Rullstolsfel och kontroll

Om fel inträffar när rullstolen fungerar, vänligen stäng av strömmen innan

kontroll. Symptom: strömavbrott helt och alla LED-lampor på kontrollpanelen är släckta.

Kontrollera steg:

Steg 1: För att kontrollera om kontrollenhetens kontakt är lös.

Steg 2: För att kontrollera om anslutningen av styrenhetens kontakt och batterilåda är lös. Vänligen sätt in stickkontakten igen (håll i kontakten och dra ut kontakten. Dra inte i sladden för att undvika onödig skada på kabeln). Efter ovanstående kontroll, om rullstolen fortfarande inte kan återställa strömmen, eller om användaren har några frågor för ovanstående kontroll, kontakta din återförsäljare.

Regulatorn har ett diagnossystem för att övervaka regulatorn och motorn. Eventuellt fel på dessa delar indikeras av styrenheten. För mer information, se kapitlet för ljudsignalindikation.

Underhållskontroll

Följande är en checklista, elektrisk rullstol ska vara ordinarie kontrollerad enligt vår förslag. När du stiger på eller av rullstolen görs en del självkontroll automatiskt. För mer din uppmärksamhet listar vi särskilt dessa självkontrollerande objekt i A-området.

Ett område	Före användning, kontrollera om följande delar är kor1.Ryggstöd 2.Armstöd 3.Styrarens position4.Fotstöd 5.batterikraft6.Kopplings-/justeringsspak för omställning mellan manuläge och elektriskt läge
B-området	Kontrollera följande delar varje månad för att undvika originaldelar tappas eller slits8. Skruvar 2. Bromsar3. Kopplings-/justeringsspak för omställning mellan marläge och elektriskt läge 4. Fram- och bakhjulen och mönsterdjup5. Anslutningar för styrenhet och laddare
C område	För säkerhets skull behövs ett halvårligt övergripande

underhåll.

Garantifrågor

Garantiinnehåll

Vi designar den här rullstolen noggrant åt dig. Om det finns felaktiga material eller tillverkning, vi tillhandahåller gratis reparation och livstidsunderhåll enligt tid och villkor i garantikortet.

Garantin täcker inte under dessa villkor

Subjektivt intryck, inga funktionsproblem. Användnings- och åldringsförluster (beläggning och pläteringsyta, naturfärgning av hartser, etc).

Underhåll är inte tillämpligt när följande händer

Kontrollera inte regelbundet våra angivna problem.

Felaktigt eller felaktigt underhåll. Annan drift med vår manual eller överbelastning

Otillåtna ändringar

Yttre faktor såsom: sot, läkemedel, fågelspillning, surt regn, flygande metallpulver etc. Naturkatastrofer som: tyfoner, översvämningar, bränder, jordbävningar etc.

Följande avgifter täcks inte

Byte av förbrukningsmaterial såsom däck, säkring, plastdelar, glasdelar, smörjmedel etc. Avgifter för inspektion, justering, påfyllning av olja, rengöring. Avgifter för regelbunden kontroll som specificeras av vår fabrik. Otillåtna ändringar

Utauktoriserade servicecenter upprätthåller kostnaderna.

Kunder uppmärksamma följande försiktighetsåtgärder

För att garantin ska vara giltig är kunderna skyldiga att följa nedanstående varningar: Korrekt testning och körning av elrullstolen enligt manuella instruktioner.

Daglig kontroll.

Implementera kontrolltipsen enligt vårt förslag.

Garanti acceptabel

Om garanti behövs, vänligen ta elrullstolen och visa upp servicekortet på vår servicecenter för garantiservice. Om användaren inte kan tillhandahålla servicekortet, tillhandahålls inte tjänsten.

Skydda miljön

För att skydda miljön bör varje skadad eller skrapad del av elrullstolen skickas tillbaka till vår fabrik eller överlämnas till utrikesdepartementet för kassering. Kasta inte slumpmässigt.

Garantin gäller

Servicekortet är giltigt från stämplat datum. Denna produktgaranti gäller 1 år under normala driftsförhållanden. Förbrukningsdelar (som: batteriset, kudde, däck, sidobräda, armstödsdyna, etc.) är inte under garantiintervallet

Andra

Skick för transport och förvaring

Under transport och förvaring ska den elektriska rullstolen placeras korrekt enligt etiketten.

Undvik fukt och solljus under transport och förvara den borta från värmekällor. Om elektriska delar skadas på grund av fukt, undvik att förvara rullstolen i regn, utomhus eller i fuktiga miljöer.

Lagringstillstånd:

Omgivningstemperatur: -40 °C till +55 °C.

1	Vägledning och tillverkarens deklaration – elektromagnetis emission
2	Den ELEKTRISKA RULLSTOLEN är avsedd för användning elektromagnetiska miljö som anges nedan.Kunden eller användaren av ELEKTRISK RULSTOL bör förs sig om att den används i en sådan miljö.
3	Utsläppst est	Efterlevnad	Elektromagnetisk miljö - vägledning
4	RF-emissioner CISPR 11	Grupp 1	Den ELEKTRISKA RULLSTOLEN använder endast RF-energi för sin interna funktion. Därför är dess RF-emissioner mycket låga och kom sannolikt inte att orsaka störningar i närliggande elektronisk utrustning.
5	RF-emissioner CISPR 11	Klass B	Den ELEKTRISKA RULLSTOLEN lämplig för användning i alla anläggningar, inklusive hemanläggningar och sådana som ä direkt anslutna till det allmänna lågspänningsnätet som försörjer byggnader som används för hushållsändamål.
6	Harmonisk utsläpp IEC 61000-3-2	Klass A
7	Spänning fluktuationer / flimmeruts läpp IEC 61000-3-3	Följer

Rekommenderade separationsavstånd mellan bärbar och mobil RF-kommunikationsutrustning och den elektriska rullstolen

Den elektriska rullstolen är avsedd för användning i en elektron miljö där utstrålade RF-störningar är kontrollerade. Kunden eller användaren av den ELEKTRISKA RULSTOLEN kan hjälpa till fö elektromagnetiska störningar genom att upprätthålla ett minimiavs mellan bärbar och mobil RF-kommunikationsutrustning (sändare) den elektriska rullstolen enligt rekommendationerna nedan, enligt maximala uteffekten för kommunikationsutrustningen
Bedömd max sändarens utgång W	Separationsavständ enligt sändarens frekvens m
	150 kHz to 80 MHz d = [ 3.5/V1 ]	26 MHz to 800 MHz d = [ 3.5/E1 ]	800 MHz to 2.5 GHz d = [ 7/E1 ]
0,01	0,12	0,018	0,0345
0,1	0,38	0,057	0,1095
1	1.2	0,18	0,345
10	3.8	0,57	1,095
100	12	1.8	3,45
För sändare med en maximal uteffekt som inte anges ovan ka rekommenderade separationsavståndet d i meter (m) uppskattas hjälp av ekvationen som är tillämplig på frekvensen för sändare sändarens maximala uteffekt i watt (W) enligt sändartillverkaren. NOTERA 1 Vid 80 MHz och 800 MHz gäller separationsavständ det högre frekvensområdet. NOT 2 Dessa riktlinjer kanske inte gäller i alla situationer. Elektromagnetisk utbredning påverkas av absorption och reflektio strukturer, föremål och människor.Vägledning och tillverkarens deklaration – elektromagnetis immunitet
Den ELEKTRISKA RULLSTOLEN är avsedd för användning i d elektromagnetiska miljö som anges nedan.Kunden eller användaren av den ELEKTRISKA RULLSTOLEN b försäkra sig om att den används i en sådan miljö.
Immunitets test	IEC 60601 testnivå	Efterlevnad snivå	Elektromagnetisk miljö -vägledning
Elektrostatisk urladdning (ESD) IEC 61000-4-2	± 6 kV kontakt ± 8 kV luf	±6 kV kontakt ± 8 kV luft	Golv ska vara av trä, betong eller keramiska plattor. Om golv är täc med syntetmaterial bör den relativa luftfuktigheten vara mins 30 %.
Elektrostatisk övergående/ burst IEC 61000-4-4	± 2 kV för effekt matningsled ningar ± 1 kV för in-/utgångsledningar	±2 kV för kraft matningsled ningar ± 1 kV för in-/utgångsledningar	Nätströmkvaliteten bör vara den för en typisk kommersiell miljö eller sjukhusmiljö.
Svalla IEC 61000-4-5	± 1 kV differential läge ± 2 kV gemensamt läge	±1 kV differential läge ±2 kV gemensamt läge	Nätströmkvaliteten bör vara den för en typisk kommersiell miljö eller sjukhusmiljö.
Spänningsfall,kortavbrott ochspänningvariationerpåingångsledningar förströmförsörjningenIEC61000-4-11	< 5 % UT(>95 %nedgång iUT)för 0,5 cyk40 % UT(60 %nedgång iUT)i 5 cykler70 % UT(30 %nedgång iUT)i 25 cykler< 5 % UT(>95 % dipi UT ) i 5	< 5 % UT(>95 %nedgång iUT)för 0,5 cyke40 % UT(60 %nedgång iUT)i 5 cykler70 % UT(30 %nedgång iUT)i 25 cykler< 5 % UT(>95 % dippUT ) i 5 se	Nätströmkvaliteten börvara den för en typiskkommersiell miljö ellersjukhusmiljö. Omanvändaren avELEKTRISK RULSTOLkräver fortsatt driftvid strömavbrott,rekommenderas attELEKTRISK RULSTOLdrivs från en avbrottsfriströmkälla eller ett batte
Strömfrekvens (50/60Hz)magnetisktfältIEC61000-4-8	30A/m	30A/m
NOTERA: UT är nätspänningen före applicering av testnivån.
Vägledning och tillverkarens deklaration – elektromagnetisk immunitet
Den ELEKTRISKA RULLSTOLEN är avsedd för användning i de elektromagnetiska miljö som anges nedan.Kunden eller användaren av den ELEKTRISKA RULLSTOLEN be försäkra sig om att den används i en sådan miljö .
Immunitet stest	IEC 60601 testnivå	Efterlevnad snivå	Elektromagnetisk miljö - vägledning
Genomför d RF IEC 61000-4-6	3 Vrms 150 kHz till 80 MH	—3V	Bärbar och mobil RF-kommunikation utrustningen får inte användas närmare någon av den elektriska rullstolen inklusive kablar, än det rekommenderade separationsavständet beräknat från ekvation tillämplig på frekvensen av sändare.Rekommenderat separationsavständ d = [ 3.5/V1 ] d = [ 3.5/E1 ] 80 MHz to 800 MHz d = [ 7/E1 ] 800 MHz to 2.5 GHz
Utstrålad RF IEC 61000-4-3	20 V/m26 MHz t 2,5 GHz	20V/m	där p är den maximala märkeffekten för den sändare i watt (W) enligt sändarens tillverkare och d den rekommenderat separationsavständ i meter (m).bFältstyrkor från fasta RF-sändare, bestämt av er elektromagnetisk plats undersökning,a bör varalägre änöverensstämmelsenivån i varje frekvensområde.bStörningar kan uppstå i närheten av Utrustningmärkt med följande symbol
OBS 1 Vid 80 MHz och 800 MHz gäller det högre frekvenson NOT 2 Dessa riktlinjer kanske inte gäller i alla situationer.Elektromagnetisk påverkas av absorption och reflektion från struk föremål och människor.
A、Fältstyrkor från fasta sändare, såsom basstationer för radio (mobil/trådlösa) telefoner och landmobilradio, amatörradio, AM- och FM-radiosändningar och TV-sändningar förutsägs teoretiskt med noggrannhet. För att bedöma den elektromagnetiska miljön på gr fast RFsändare bör en elektromagnetisk platsundersökning övervägas. On uppmätta fältstyrkan på den plats där den ELEKTRISKA RULLST används överskrider den tillämpliga RF-överensstämmelsenivån ova bör den ELEKTRISKA RULSTOLEN observeras för att verifiera n funktion.Om onormalt prestanda observeras, kan ytterligare åtgärder vara nödvändiga, såsom omorientering eller omplacering av den ELEKT RULLSTOLEN.B、Över frekvensområdet 150 kHz till 80 MHz bör fältstyrkorr mindre än 3V/m

Prestandaparametrar

Main teknisk data	JRWD6012
Max lastvikt	136 kg	Fart	1~6 km/h
Batteriladdare	AC 100~240V, 50Hz, 1,8 A	Framhjulets diameter	8 tum
Batteri	DC 24V 20AH Li-jon	Bakhjulets diameter	12 tum _
Motor (*2st)	DC 24V 250 V	Max körsträcka	20 km
Hinderklättring	50 mm	Statisk stabilitet	9°
Sitsstorlek	17,7/20 tum*	Klättervinkel	6°

Observera: "*"

1. Det finns två storlekar på sitsbredden för denna modell, som kan bestämmas av informationen på den yttre lådan.
2. Sitsens bredd avser bredden mellan armstöden.

Användningsområde

Vår elektriska rullstol är avsedd för funktionshindrade och äldre personer (maxvikt 100 kg) som använder den som gångfordon, lämplig för inomhusbruk.

Kör inte på motorvägar.

Kontraindikation

Människor under dessa omständigheter: övre extremiteten svarar inte, senil demens, psykopat, fysiologi kan inte ta hand om sig själva, läkare begär att inte använda.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD . 1 ROKEVA STREETEASTWC NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Teknisk support och e-garanticertifikat
