FF-09B-40L - Pompa Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	FF-09B-40L
Typ produktu	Pompa pneumatyczna do smaru
Pojemność wiadra	40 L
Wydajność oleju	740 g/min
Stosunek ciśnienia	50:1
Ciśnienie wylotowe	30-40 MPa
Ciśnienie zasilania powietrzem	0,6-0,8 MPa
Główne komponenty	Pompa smaru, korek wiadra, szybki zaczep, kółka, pistolet do smaru, wąż, uchwyt, zawór ciśnieniowy
Zasilanie	Sprężone powietrze
Główne funkcje	Pompowanie i dozowanie smaru
Konserwacja	Po użyciu wytrzeć głowicę pompy i pistolet; regularnie sprawdzać stan maszyny
Czyszczenie	Po użyciu wyczyścić pistolet do smaru; jeśli nieużywany przez dłuższy czas, dokładnie wyczyścić
Bezpieczeństwo	Nosić okulary ochronne i zatyczki do uszu; nie spożywać alkoholu ani narkotyków; osoby niepełnoletnie zabronione; przed konserwacją odłączyć źródło powietrza; nie przeciążać
Części zamienne	Pierścień uszczelniający, pistolet do smaru, wąż
Naprawialność	W przypadku problemów nierozwiązanych przez personel nieprofesjonalny skontaktować się ze sprzedawcą lub producentem
Wymiary standardowego wiadra	Średnica wewnętrzna 23,8 cm, wysokość 34 cm

Często zadawane pytania - FF-09B-40L Vevor

Jak zamontować kółka w pompie Vevor FF-09B-40L?

Aby zamontować kółka, włóż sworznie w przewidziane otwory i zabezpiecz je nakrętkami i podkładkami w zestawie. Postępuj zgodnie z instrukcją krok po kroku.

Jakie jest zalecane ciśnienie powietrza dla tej pompy?

Ciśnienie zasilania powietrzem powinno wynosić od 0,6 do 0,8 MPa. Nie przekraczaj tego ciśnienia, aby uniknąć uszkodzenia pompy.

Jak napełnić wiadro smarem?

Otwórz korek wiadra na smar, wlej smar do środka, następnie zamknij i zabezpiecz korek. W modelu FF-09B-40L możesz również umieścić standardową beczkę smaru (średnica 23,8 cm, wysokość 34 cm) w wiadrze.

Co zrobić, jeśli pompa nie działa?

Sprawdź możliwe przyczyny: poluzowana prowadnica wewnętrzna (dokręć śruby), zablokowany wylot (wyczyść go), zbyt wysoka lepkość smaru (użyj odpowiedniej lepkości w zależności od pory roku), nieprawidłowe ciśnienie powietrza (wyreguluj zawór ciśnienia). Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak konserwować pompę po użyciu?

Po każdym użyciu wytrzyj głowicę pompy i pistolet do smaru. Regularnie sprawdzaj, czy maszyna jest kompletna i działa prawidłowo. Jeśli nieużywana przez dłuższy czas, dokładnie wyczyść całość.

Jakie środki ostrożności powinienem zachować?

Podczas użytkowania noś okulary ochronne i zatyczki do uszu. Nie spożywaj alkoholu, narkotyków ani leków wpływających na ocenę. Trzymaj osoby niepełnoletnie z dala. Przed konserwacją odłącz źródło powietrza. Nigdy nie celuj pistoletem w twarz.

Czy mogę używać tej pompy z innymi rodzajami smaru?

Używaj smaru odpowiedniego do pomp pneumatycznych. Zalecana lepkość to 1~2# zimą, 2# wiosną i jesienią oraz 2~3# latem. Zbyt wysoka lepkość może spowodować nieprawidłowy przepływ.

Jak wymienić pierścień uszczelniający?

Jeśli smar wycieka, sprawdź zużycie pierścienia uszczelniającego. Wymień go na nowy. Przed wymianą pamiętaj o odłączeniu źródła powietrza.

Co oznacza przełożenie ciśnienia 50:1?

Przełożenie ciśnienia 50:1 oznacza, że na każdą jednostkę ciśnienia wlotowego pompa mnoży to ciśnienie przez 50, aby uzyskać wyższe ciśnienie wylotowe, co umożliwia skuteczne pompowanie smaru.

Gdzie mogę znaleźć części zamienne?

Części zamienne takie jak pierścień uszczelniający, pistolet do smaru lub wąż można uzyskać u sprzedawcy lub bezpośrednio na stronie www.vevor.com/support.

INSTRUKCJA OBSŁUGI FF-09B-40L Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

POMPA SMARU INSTRUKCJA OBSŁUGI

MODEL: FF-08 B -12L, FF-08 B -20L, FF-09 B -40L

1. przeczytaj uważnie i zrozum całą INSTRUKCJĘ MONTAŻU I OBSŁUGI.

2. Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może skutkować poważnymi obrażeniami ciała.

GENERAL SAFETY RULES

1. Noś okulary. Podczas pracy pył, iskry i pyły są szkodliwe dla

2. Podczas działania produktu będzie słychać hałas . Zaleca się zabrać ze sobą zatyczki do uszu.

3. Podczas operacji zachowaj szczególną ostrożność i kieruj się zdrowym rozsądkiem. Nigdy nie używaj alkoholu, narkotyków ani leków na receptę. Zadzwoń, aby obsługiwać urządzenie. Przeczyta instrukcje dotyczące zażywanych leków, aby sprawdzić, czy będą one miały na Ciebie wpływ. Ocena i siła reakcji. Jeśli masz jakiekolwiek pytania, nie obsługuj tego urządzenia.

4. Osoby niepełnoletnie nie powinny obsługiwać tego produktu, al uniknąć wypadków lub obrażeń.

5. Ciśnienie powietrza w źródle powietrza jest utrzymywane na stałym poziomie, aby nie wpływać na pracę i żywotność produktu

6. Ubierz się odpowiednio. Nigdy nie noś luźnych, długich włosów trzymaj włosy i ubrania z dala od tego produktu.

7. Ciśnienie dolotowe nie może przekraczać ciśnienia podanego w instrukcji.

8. Odłącz źródło powietrza na czas serwisowania lub wymiany urządzenia.

Przestrogi

1. Jeśli wystąpi jakikolwiek problem z jakością, którego nie da naprawić przez nieprofesjonalny personel, skontaktuj się ze

sprzedawcą lub producentem w celu uzyskania pomocy.

1. Podczas używania lekko położ pistolet do masła ; nie kładź dowolnie na ziemię, ponieważ główna pistoletu jest ostra, aby zapobiec zranieniu lub wypływowi resztek masła do środka.
2. Nie kieruj pistoletu na twarz innej osoby, gdy jest używany.
3. Po użyciu wytrzyj do czysta głowicę pompy i pistolet do ma Regularnie sprawdzaj, czy maszyna jest kompletna i działa prawidłowo.
4. Rury z drutu maślanego nie mogą być załamywane, skręcan ani rozciągane.
5. Nadmierne ciśnienie powoduje uszkodzenie głowicy pistoletu c masła i wyposażenia.
6. Wadliwe akcesoria należy natychmiast wymienić.
7. Przy każdej wymianie pistoletu do masła należy zamknąć źro gazu bez ciśnienia.
8. Nie pozostawiaj urządzenia bez nadzoru, gdy jest włączone, a zawsze zamykaj je przed opuszczeniem miejsca pracy i poczekaj aż urządzenie całkowicie się zatrzyma.

ZACHOWAJ TE INSTRUKCJE

MODEL AND PARAMETERS

Model	FF-08A - 12L	FF-08A -20L	FF-0 9A - 40
Objętość oleju	740 g /min	740 g /min	740 g /min
Stosunek ciśnień	50:1	50:1	50:1
Ciśnienie wyjściowe	30-40 MPa	30-40 MPa	30-40 MPa
Dopływ powietrza	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP
Pojemność wiadra	12L	20L	40L

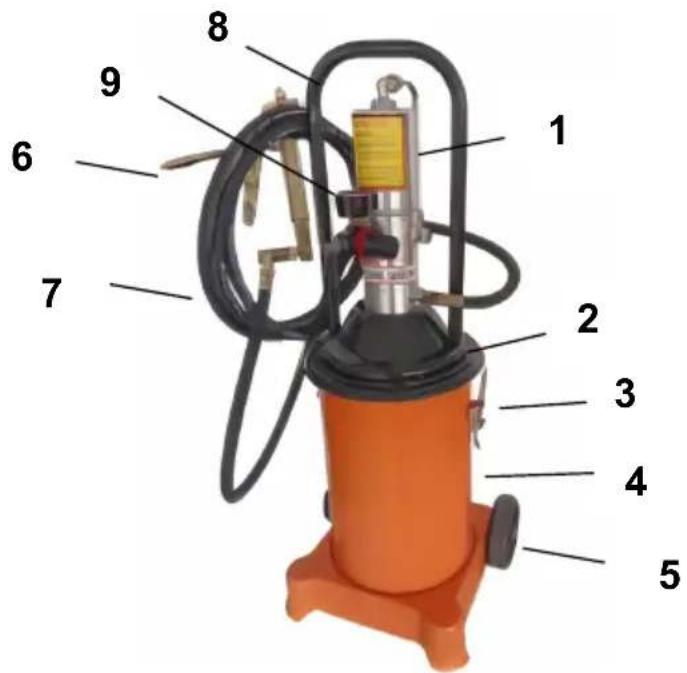

STRUCTURE DIAGRAM

1. Pompa smaru 2. Korek wiadra smaru 3. Szybkozacisk 4. Wiadro r smar 5. Kółka 6. Smarownica 7. Wąż 8.Uchwyt 9.P Zawór ciśnieniowy

FF-08 A -12L :

1. Pompa smaru 2. Korek wiadra smaru 3. Szybkozacisk 4. Wiadro z smarem

2. Kółka 6. Smarownica 7. Wąż 8. Uchwyt 9.P Zawór ciśnieniowy _

OPERATING INSTRUCTIONS

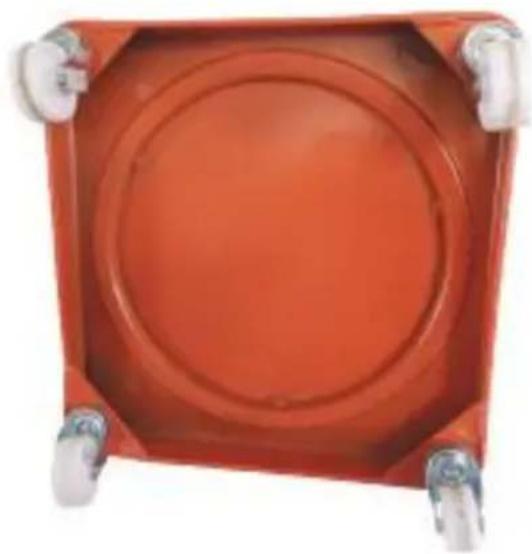

Krok 1: Zamontuj kółka, zablokuj nakrętkami i podkładkami sprężystymi

FF-08 B -20L, FF-0 9 B -40L:

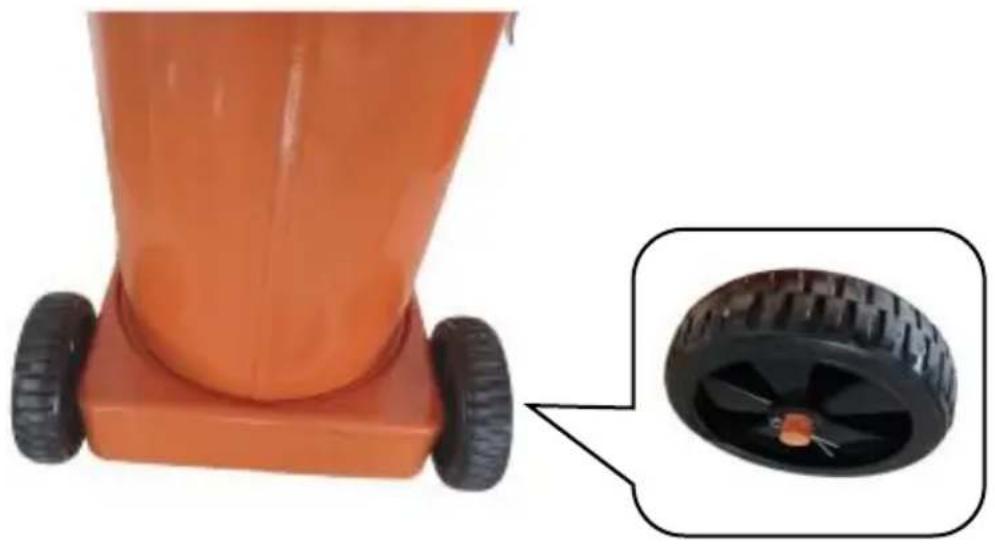

Zamontuj koła i włóż kołki.

FF-08 B -12L :

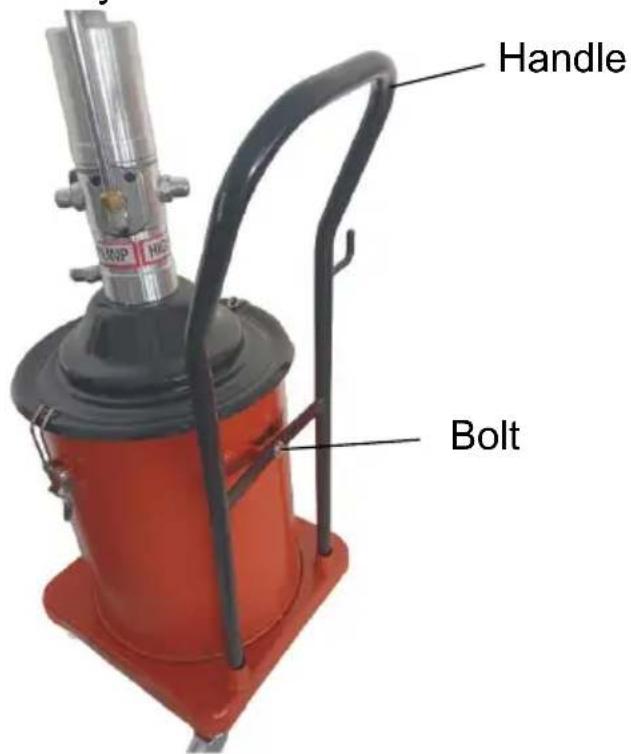

Krok 2 : Najpierw zdejmij uchwyt, wyreguluj kierunek uchwytu i przymi śrubą . ( FF - 08 B -20L , FF -0 9 B - 40L)

Uwaga: Zamontowano uchwyt FF-08 B -12L .

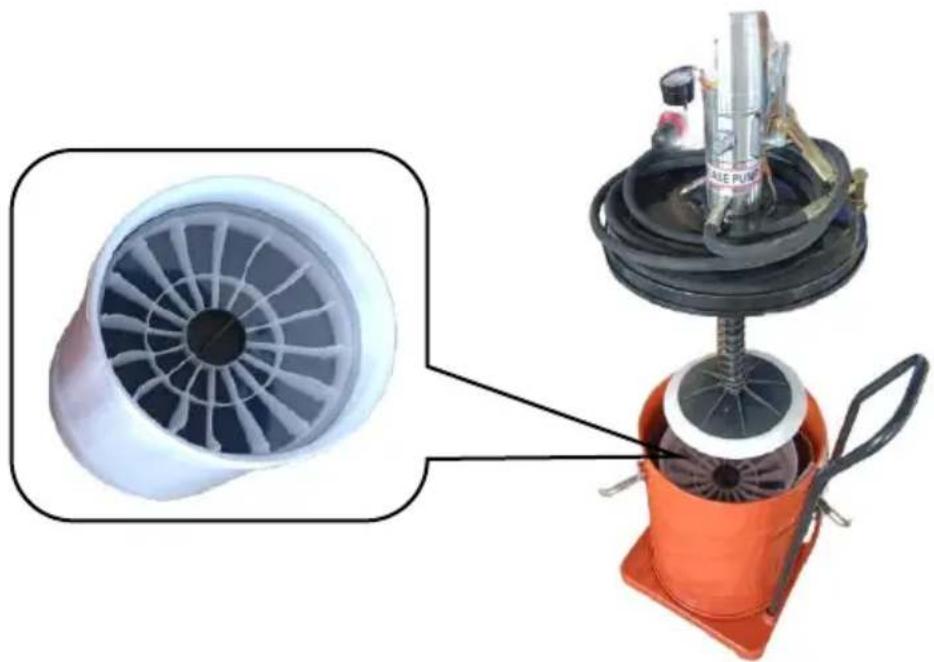

Krok 3 : Otwórz wieczko masła i wlej do niego masło. Następnie zał nakładkę na wiadro masła i zamocuj ją . ( FF-08 B -12L , FF-08 B Dla modelu FF-0 9 B - 40L: Włóż standardową beczkę na masło do

na masło, następnie założ nakrętkę na wiadro masła i zamocuj ją. Notatka: Standardowa beczka na masło I ma średnicę wewnętrzną 23, cm i wysokość 34 cm.

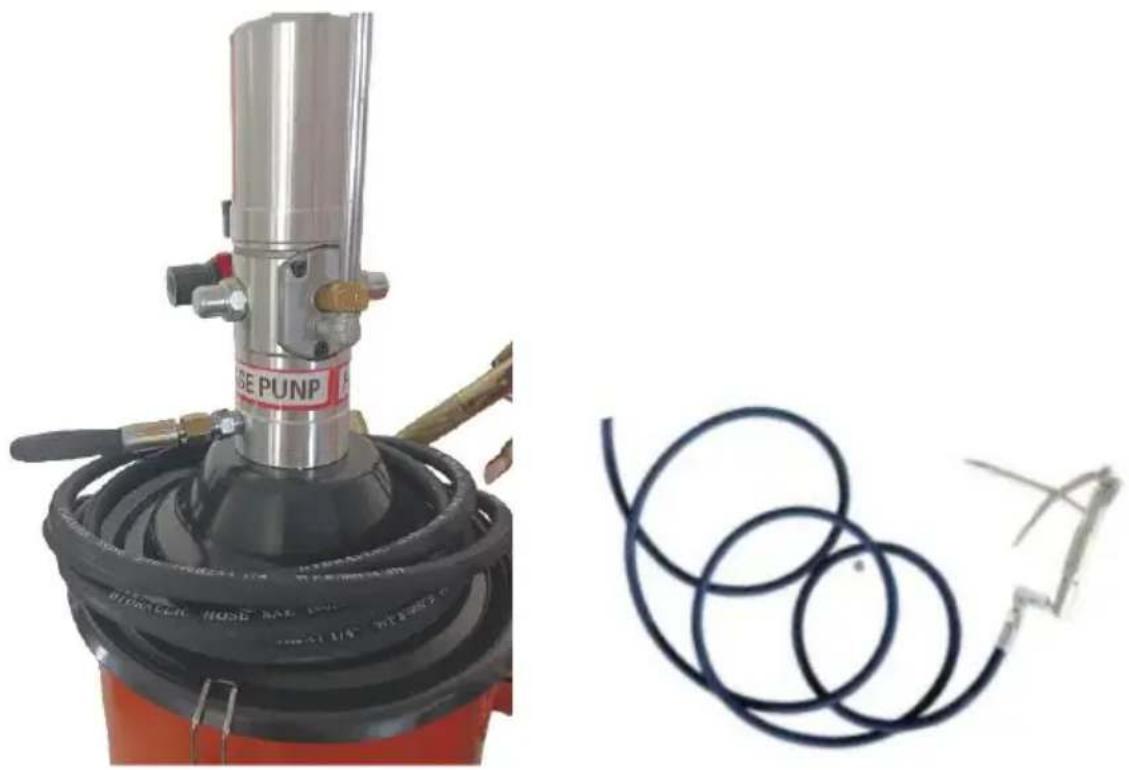

Krok 4 : Podłącz wąż do wlotu pompy smaru, a smarownicę do drunkońca węża. Uzyskaj dostęp do źródła powietrza i wyreguluj ciśnieniewlotowe za pomocą zaworu ciśnieniowego.

Uwaga: W razie potrzeby owiń kilka pętli surowca wokół złącza.

1. Powietrze wchodzące do pompy należy filtrować, aby uniknąć uszkodzenia pompy.
2. Podczas użytkowania węża należy unikać nadmiernego zginania przeciążenia węża, gdyż może to doprowadzić do jego uszkodzeń
3. Po użyciu produktu należy odłączyć źródło gazu, a następnie oczyścić pistolet do smarowania.
4. Nie przeciążaj pompy ani nie pozostawiaj jej na biegu jałowy aby uniknąć uszkodzenia
5. Jeżeli produkt nie będzie używany przez dłuższy czas należy dokładnie wyczyścić.

TROUBLESHOOTING

Problem	Możliwa przyczyna	Możliwe rozwiązanie
Pompa nie działa	Wewnętrzny suwak jest luźr	Zamontuj płytkę ładującą i dokręć śruby
	gniazdko zablokowane	Sprawdź i wyczyść wylot
	lepkość smaru jest zbyt wysoka	Wybierz smar o odpowiedn lepkości. 1 ~ 2 # w zimie, 2 # Wiosna i jesień, 2 ~ 3 # latem.
Wypływ oleju jest nieprawidłowy	11. Wewnętrzny suwak nie jest na właściwym miejscu 12. Ciśnienie powietrza dolotowego jest często nieprawidłowe	11. Dostosuj położenie wewnętrznego suwaka. 12. Upewnij się, że dopły powietrza jest normalny i wyreguluj zawór ciśnieniowy
G- rease wycieka	Sprawdź pierścień uszczelniający pod kątem zużycia	Wymienić pierścień uszczelniający

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach
