Marchio	Vevor
Modello	FF-09B-40L
Tipo di prodotto	Pompa per grasso pneumatica
Capacità del secchio	40 L
Portata d'olio	740 g/min
Rapporto di pressione	50:1
Pressione di uscita	30-40 MPa
Pressione di alimentazione aria	0,6-0,8 MPa
Componenti principali	Pompa per grasso, tappo del secchio, clip rapido, ruote, pistola per grasso, tubo, maniglia, valvola di pressione
Alimentazione	Aria compressa
Funzioni principali	Pompaggio e distribuzione di grasso lubrificante
Manutenzione	Pulire la testa della pompa e la pistola dopo l'uso; controllare regolarmente lo stato della macchina
Pulizia	Pulire la pistola per grasso dopo l'uso; se non utilizzato per molto tempo, pulire accuratamente
Sicurezza	Indossare occhiali e tappi per le orecchie; non consumare alcol o droghe; minori vietati; scollegare la fonte d'aria prima della manutenzione; non sovraccaricare
Pezzi di ricambio	Anello di tenuta, pistola per grasso, tubo
Riparabilità	Contattare il rivenditore o produttore per problemi non risolti da personale non professionale
Dimensioni del secchio standard	Diametro interno 23,8 cm, altezza 34 cm

Domande frequenti - FF-09B-40L Vevor

Come installare le ruote sulla pompa Vevor FF-09B-40L?

Per installare le ruote, inserire i perni nei fori previsti e bloccarli con i dadi e le rondelle forniti. Seguire le istruzioni passo passo del manuale.

Qual è la pressione dell'aria raccomandata per questa pompa?

La pressione di alimentazione dell'aria deve essere compresa tra 0,6 e 0,8 MPa. Non superare questa pressione per evitare di danneggiare la pompa.

Come riempire il secchio di grasso?

Aprire il tappo del secchio del grasso, versare il grasso lubrificante all'interno, quindi richiudere e fissare il tappo. Per il modello FF-09B-40L, è anche possibile posizionare un barile di grasso standard (diametro 23,8 cm, altezza 34 cm) nel secchio.

Cosa fare se la pompa non funziona?

Verificare le possibili cause: guida interna allentata (serrare le viti), uscita bloccata (pulirla), viscosità del grasso troppo alta (utilizzare la viscosità corretta in base alla stagione), pressione dell'aria anomala (regolare la valvola di pressione). Se il problema persiste, contattare il servizio tecnico.

Come effettuare la manutenzione della pompa dopo l'uso?

Dopo ogni utilizzo, pulire la testa della pompa e la pistola per grasso. Controllare regolarmente che la macchina sia completa e funzioni correttamente. Se non utilizzata per molto tempo, pulire accuratamente l'insieme.

Quali precauzioni di sicurezza devo prendere?

Indossare occhiali di protezione e tappi per le orecchie durante l'uso. Non consumare alcol, droghe o farmaci che influenzano il giudizio. Tenere i minori lontani. Scollegare la fonte d'aria prima di qualsiasi manutenzione. Non puntare mai la pistola verso il viso.

Posso usare questa pompa con altri tipi di grasso?

Utilizzare grasso lubrificante adatto alle pompe pneumatiche. La viscosità raccomandata è 1~2# in inverno, 2# in primavera e autunno, e 2~3# in estate. Una viscosità troppo alta può causare un flusso anomalo.

Come sostituire l'anello di tenuta?

Se fuoriesce grasso, controllare l'usura dell'anello di tenuta. Sostituirlo con uno nuovo. Assicurarsi di scollegare la fonte d'aria prima di procedere alla sostituzione.

Cosa significa il rapporto di pressione 50:1?

Il rapporto di pressione 50:1 significa che per ogni unità di pressione dell'aria in ingresso, la pompa moltiplica questa pressione per 50 per produrre una pressione di uscita più elevata, permettendo di pompare il grasso efficacemente.

Dove posso trovare pezzi di ricambio?

I pezzi di ricambio come l'anello di tenuta, la pistola per grasso o il tubo possono essere ottenuti presso il rivenditore o direttamente sul sito www.vevor.com/support.

MANUALE UTENTE FF-09B-40L Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

POMPA PER GRASSO MANUALE D'USO

MODELLO: FF-08 B -12L,FF-08 B -20L,FF-09 B -40L

1. Leggere attentamente e comprendere tutte le ISTRUZIONI DI MONTAGGIO E FUNZIONAMENTO prima dell'uso.

2. La mancata osservanza delle norme di sicurezza e di altre precaudì di sicurezza fondamentali può provocare gravi lesioni personali.

GENERAL SAFETY RULES

1. Indossare occhiali protettivi. Durante il funzionamento, polvere, scintille e polveri sono dannose per il gas.

2. Si sentirà rumore quando il prodotto funziona . Si consiglia (portare i tappi per le orecchie.

3. Prestare la massima attenzione e usare il buon senso durant l'operazione. Non utilizzare mai alcol, droghe o farmaci da prescrizione. Chiama per utilizzare il dispositivo. Leggi le istruzior sui farmaci che stai assumendo per vedere se influenzeranno il giudizio e il potere di reazione. In caso di domande, non utilizz questo dispositivo.

4.1 minori non devono utilizzare questo prodotto per evitare incid o lesioni.

1. La pressione dell'aria della fonte d'aria è mantenuta stabile, i modo da non compromettere il funzionamento e la durata del prodotto.

2. Vestiti in modo appropriato. Non indossare mai capelli lunghi e sciolti e tenere capelli e indumenti lontani da questo prodotto.

3. La pressione di aspirazione non deve superare la pressione specificata nel manuale.

4. Scollegare la fonte d'aria durante la manutenzione o la sostituzione del dispositivo.

Avvertenze

1. Se si riscontrano problemi di qualità e non possono essere riparati da personale non professionale, contattare il rivenditore o produttore per assistenza.
2. Durante l'utilizzo, posizionare leggermente la pistola per burro non appoggiarla a terra a piacimento, perché la testa della pista affilata, per evitare lesioni o la fuoriuscita di burro residuo all'int
3. Non puntare la pistola verso il viso di una persona quando utilizzata.
4. Dopo l'uso, pulire la testa della pompa e la pistola per bur Controllare regolarmente se la macchina è completa e funziona correttamente.
5. I tubi in filo di burro non devono essere piegati, attorcigliati allungati.
6. Una pressione eccessiva provoca danni alla testa e all'attrezzatura della pistola per burro.
7. Gli accessori difettosi devono essere sostituiti immediatamente
8. Ogni volta che si sostituisce la pistola per burro, è necessa chiudere la fonte del gas senza pressione.
9. Non lasciare il dispositivo incustodito quando il dispositivo è acceso, chiuderlo sempre prima di abbandonare l'area di lavoro attendere che il dispositivo si arresti completamente.

CONSERVA QUESTE ISTRUZIONI

MODEL AND PARAMETERS

Modello	FF-08A - 12L	FF-08A -20L	FF- 09A - 40
Volume dell'olio	740 g /min	740 g /min	740 g /min
Rapporto di pressione	50:1	50:1	50:1
Pressione di uscita	30-40MPa	30-40MPa	30-40MPa
Pressione di alimentazione	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP
Capacità della benna	12 litri	20 litri	40 litri

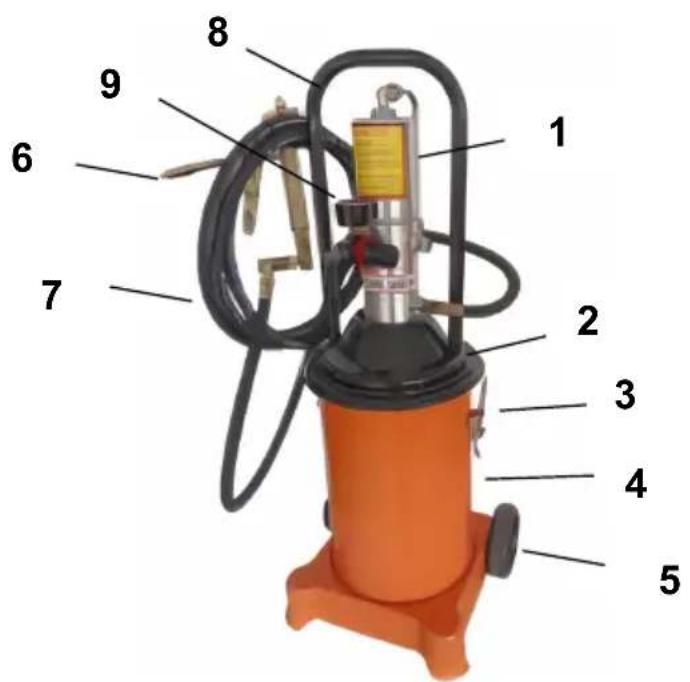

STRUCTURE DIAGRAM

1. Pompa del grasso 2. Tappo del secchio del grasso 3. Clip rapida 4. Secchio per grasso 5. Ruote 6. Pistola per grasso 7. Tubo 8. Maniglia 9 alvola di pressione

FF-08A - 12L :

1. Pompa del grasso 2. Tappo del secchio del grasso 3. Clip rapida Secchio per grasso

5.Ruote 6.Pistola per grasso 7.Tubo 8.Maniglia 9.V alvola di pressione

OPERATING INSTRUCTIONS

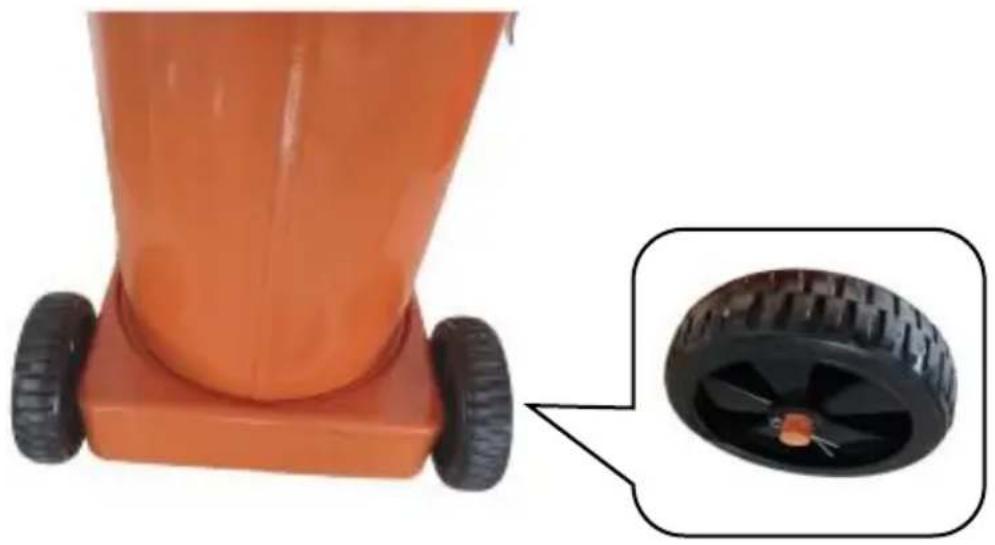

Passaggio 1: installare le rotelle, bloccarle con dadi e rondelle elastich

FF-08 B -20L, FF-0 9 B -40L:

Installare le ruote e inserire i perni.

FF-08B - 12L :

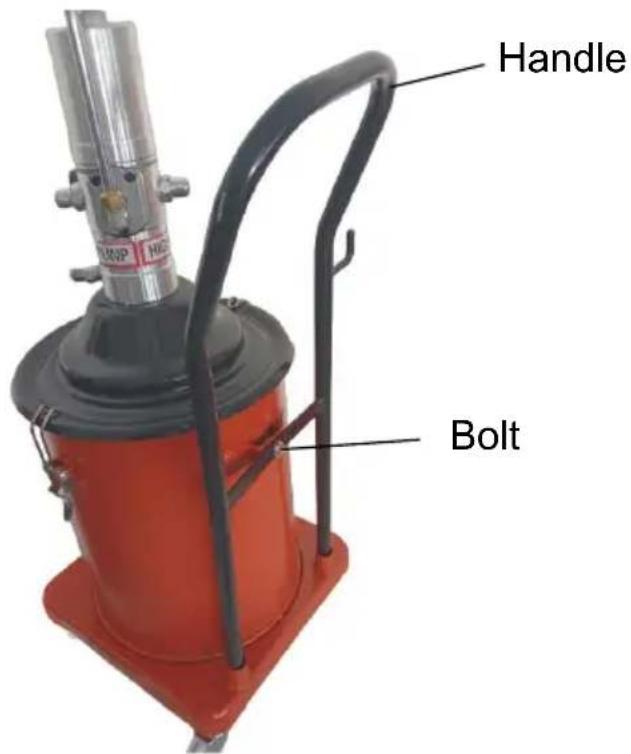

Passaggio 2 : rimuovere prima la maniglia, regolare la direzione della maniglia e fissarla con il bullone . ( FF-08 B -20L, FF-0 9 B - 40L Nota: la maniglia di FF-08 B -12L è stata installata .

Passaggio 3 : aprire il tappo del secchio del burro e versarvi il burr Quindi installare il tappo del secchio del burro e fissarlo . ( FF-08 E FF-08 B -20L)

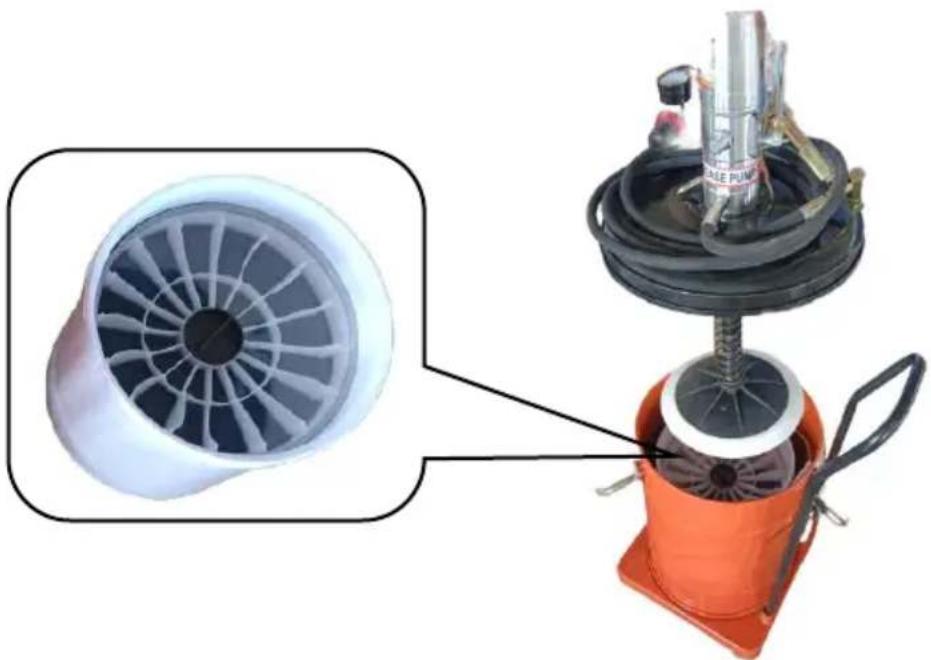

Per il modello FF-0 9 B - 40L: inserire il barile di burro standard n del burro, quindi installare il tappo del secchio del burro e fissarlo. Nota: La barra standard per burro I ha un diametro interno di 23,8 o un'altezza di 34 cm.

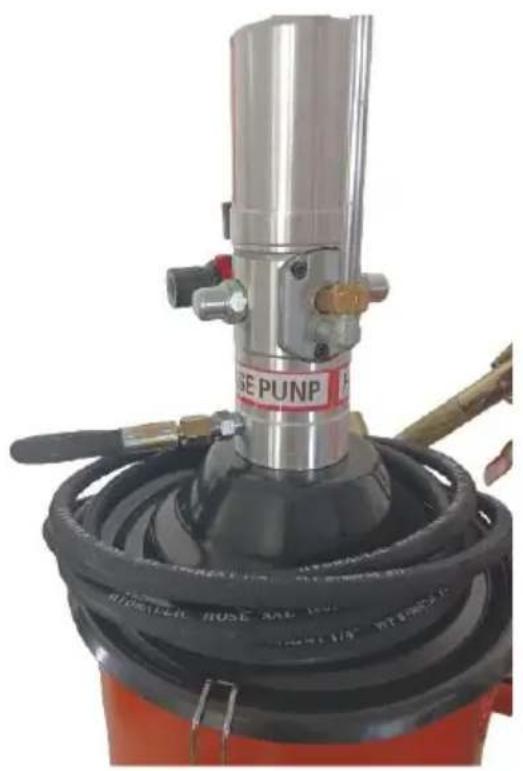

Fase 4: collegare il tubo all'ingresso della pompa per grasso e la pisa per grasso all'altra estremità del tubo. Accedere alla fonte d'aria, re la pressione di aspirazione attraverso la valvola di pressione.

Nota: avvolgere alcuni anelli di materiale grezzo attorno alla giuntura secondo necessità.

1. L'aria che entra nella pompa deve essere filtrata per evitare alla pompa.

2. Quando si utilizza il tubo, evitare di piegarlo eccessivamente sovraccaricarlo, poiché ciò potrebbe causare danni.

3. Dopo aver utilizzato il prodotto, scollegare la fonte del gas, e pulire la pistola per grasso.
4. Non sovraccaricare o far girare al minimo la pompa per evita danni
5. Se il prodotto non viene utilizzato per un lungo periodo, puli accuratamente.

TROUBLESHOOTING

Problema	Causa possibile	Possibile soluzione
La pompa non funziona	La guida interna è allenta	Installare la piastra di ricar e stringere le viti
	presa bloccata	Controllare e pulire l' usc
	la viscosità del grasso è troppo alta	Scegli il grasso con la giu viscosità.1~2# in inverno, 2# pollio Primavera e autunno , 2~3# in estate .
La produzione d olio è anomala	7. La diapositiva interna no è nel posto giusto8. La pressione dell'aria aspirata è spesso anomala	7. Regola la posizione del diapositiva interna .8. Assicurarsi che l'alimentazione dell'aria sia normale e regolare la valve di pressione
Il grasso fuoriesce	Controllare l'usura dell'anello di tenuta	Sostituire l'anello di tenuta
