FF-09B-40L - Pump Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	FF-09B-40L
Produkttyp	Pneumatisk fettpump
Hinkens kapacitet	40 L
Oljeflöde	740 g/min
Tryckförhållande	50:1
Utgångstryck	30-40 MPa
Lufttillförseltryck	0,6-0,8 MPa
Huvudkomponenter	Fettpump, hinklock, snabbklämma, hjul, fettpistol, slang, handtag, tryckventil
Strömförsörjning	Tryckluft
Huvudfunktioner	Pumpning och distribution av smörjfett
Underhåll	Torka av pumphuvudet och pistolen efter användning; kontrollera maskinens skick regelbundet
Rengöring	Rengör fettpistolen efter användning; om den inte används på länge, rengör noggrant
Säkerhet	Använd skyddsglasögon och öronproppar; konsumera inte alkohol eller droger; minderåriga förbjudna; koppla bort luftkällan före underhåll; överbelasta inte
Reservdelar	Tätningsring, fettpistol, slang
Reparerbarhet	Kontakta återförsäljare eller tillverkare för problem som inte kan lösas av icke-professionell personal
Standardhinkens mått	Innerdiameter 23,8 cm, höjd 34 cm

Vanliga frågor - FF-09B-40L Vevor

Hur installerar man hjulen på Vevor FF-09B-40L-pumpen?

För att installera hjulen, sätt in stiften i de avsedda hålen och lås dem med medföljande muttrar och brickor. Följ manualens steg-för-steg-instruktioner.

Vilket lufttryck rekommenderas för denna pump?

Lufttillförseltrycket ska vara mellan 0,6 och 0,8 MPa. Överskrid inte detta tryck för att undvika att skada pumpen.

Hur fyller man hinken med fett?

Öppna locket på fettbehållaren, häll i smörjfettet, stäng och fäst locket. För modell FF-09B-40L kan du även placera en standard fettbehållare (diameter 23,8 cm, höjd 34 cm) i hinken.

Vad gör man om pumpen inte fungerar?

Kontrollera möjliga orsaker: intern glidbana lös (dra åt skruvarna), blockerat utlopp (rengör det), för hög fettviskositet (använd rätt viskositet enligt säsong), onormalt lufttryck (justera tryckventilen). Om problemet kvarstår, kontakta teknisk support.

Hur underhåller man pumpen efter användning?

Efter varje användning, torka av pumphuvudet och fettpistolen. Kontrollera regelbundet att maskinen är komplett och fungerar korrekt. Om den inte används under en längre tid, rengör noggrant.

Vilka säkerhetsåtgärder ska jag vidta?

Använd skyddsglasögon och öronproppar under användning. Konsumera inte alkohol, droger eller mediciner som påverkar ditt omdöme. Håll minderåriga borta. Koppla bort luftkällan före underhåll. Rikta aldrig pistolen mot ansiktet.

Kan jag använda denna pump med andra typer av fett?

Använd smörjfett som är lämpligt för pneumatiska pumpar. Rekommenderad viskositet är 1~2# på vintern, 2# på våren och hösten, och 2~3# på sommaren. För hög viskositet kan orsaka onormalt flöde.

Hur byter man tätningsringen?

Om fett läcker ut, kontrollera slitage på tätningsringen. Byt ut den mot en ny. Se till att koppla bort luftkällan innan du byter.

Vad betyder tryckförhållandet 50:1?

Tryckförhållandet 50:1 innebär att för varje enhet inkommande lufttryck multiplicerar pumpen detta tryck med 50 för att producera ett högre utloppstryck, vilket möjliggör effektiv pumpning av fett.

Var kan jag hitta reservdelar?

Reservdelar som tätningsring, fettpistol eller slang kan erhållas från din återförsäljare eller direkt på webbplatsen www.vevor.com/support.

BRUKSANVISNING FF-09B-40L Vevor

Teknisk support och e-garanticertifikat

1. Läs noga och förstå alla MONTERINGS- OCH

DRIFTINSTRUKTIONER innan användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan leda till allvarliga personskador.

GENERAL SAFETY RULES

1. Använd skyddsglasögon. Under drift är damm, gnistor och dar skadliga för gasen.
2. Det kommer att uppstå oljud när produkten fungerar. Det rekommenderas att ta med öronproppar.
3. Var extremt försiktig och använd sunt förnuft under operationen Använd aldrig alkohol, droger eller receptbelagda läkemedel Ring down för att använda enheten. Läs instruktionerna på medicinen tar för att se om de kommer att påverka dig. Bedömnings- och reaktionsförmågan. Om du har några frågor, använd inte denna enhet.
4. Minderåriga bör inte använda denna produkt för att undvika olyckor eller skador.
5. Lufttrycket i luftkällan hålls stabilt för att inte påverka produktararbete och livslängd.
6. Klä dig lämpligt. Bär aldrig löst långt här och håll här och I borta från denna produkt.
7. Insugningstrycket får inte överstiga det tryck som anges i manualen.
8. Koppla bort luftkällan när du servar eller byter ut enheten.

Varningar

1. Om det finns något kvalitetsproblem och det inte kan repare av icke-professionell personal, kontakta återförsäljaren eller

tillverkaren för hjälp.

1. När du använder, lägg smörpistolen lätt ; lägg den inte på marken när du vill, eftersom pistolens huvud är vasst, för att förhindra skadan eller resterande smörutflöde inuti.
2. Rikta inte pistolen mot en persons ansikte när den används
3. Efter användning, torka pumphuvudet och smörpistolen rena. Kontrollera regelbundet om maskinen är komplett och fungerar korrekt.
4. Smörtrådsrör får inte böjas, tvinnas eller sträckas.
5. För högt tryck orsakar skador på smörpistolens huvud och utrustning.
6. Defekta tillbehör bör bytas ut omedelbart.
7. Varje gång smörpistolen byts ut måste gaskällan stängas uta tryck.
8. Lämna inte enheten utan uppsikt när enheten är påslagen, och stäng den alltid innan du lämnar arbetsområdet och vänta tills enheten stannar helt.

SPARA DESSA INSTRUKTIONER

MODEL AND PARAMETERS

Modell	FF-08 A -12L	FF-08 A-20L	FF-0 9A - 40
Oljevolym	740 g /min	740 g /min	740 g /min
Tryckförhållande	50:1	50:1	50:1
Utgångstryck	30-40 MPa	30-40 MPa	30-40 MPa
Lufttillförsel Tryck	0,6~0,8Mpa	0,6~0,8Mpa	0,6~0,8Mpa
Skopa Kapacitet	12L	20L	40L

STRUCTURE DIAGRAM

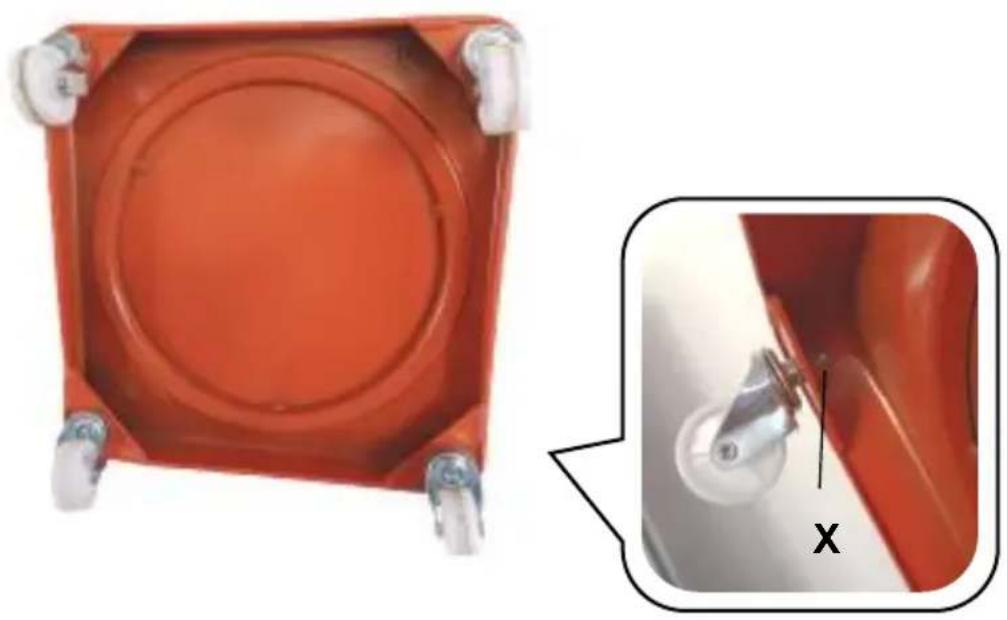

Steg 1: Installera hjul, lås med muttrar och fjäderbrickor (X)

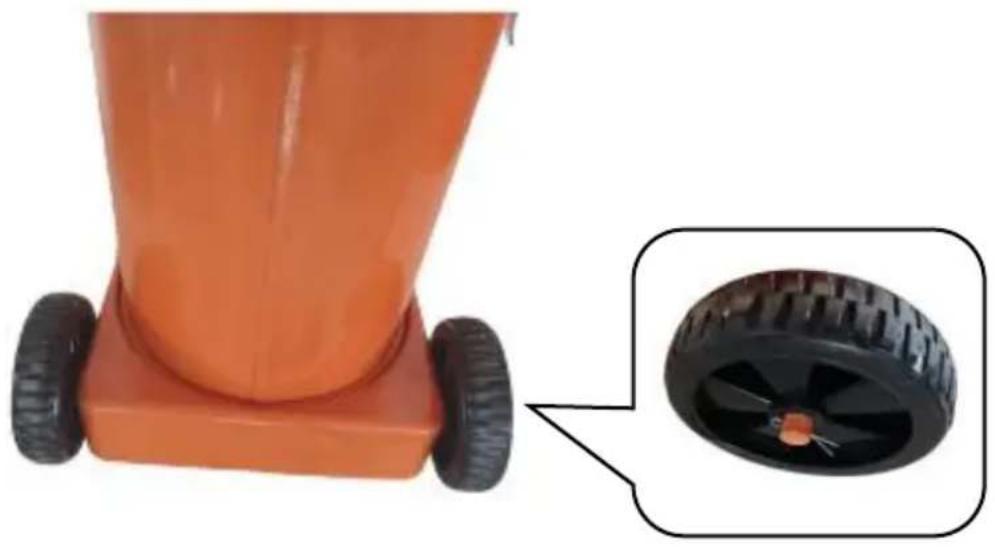

FF-08 B -20L, FF-0 9 B -40L:

Montera hjulen och sätt i stiften.

FF-08 B -12L

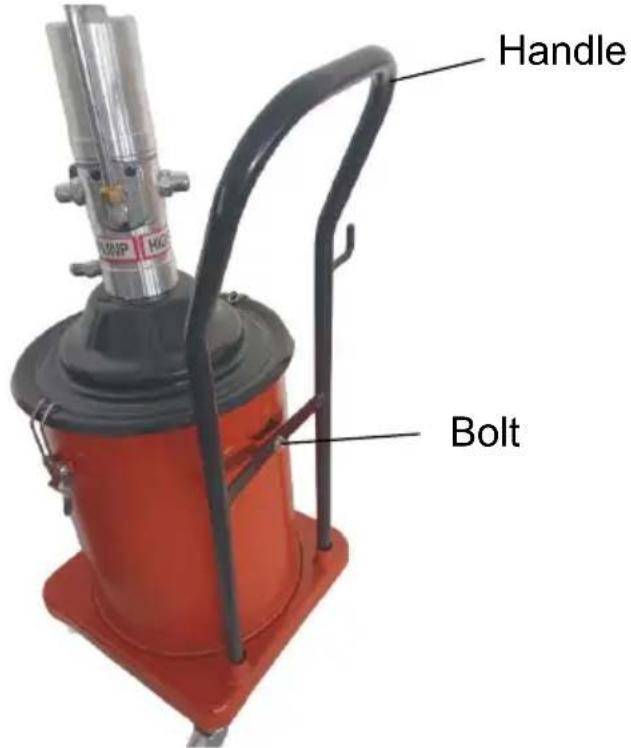

Steg 2 : Ta först bort handtaget , justera handtagets riktning och fäs bulten .( FF-08 B -20L, FF-0 9 B - 40L)

Obs: Handtaget på FF-08 B -12L har installerats.

Steg 3 : Öppna smörhinkens lock och häll smör i den. Montera seda smörhinkens lock och fäst den . ( FF-08 B -12L , FF-08 B -20L)

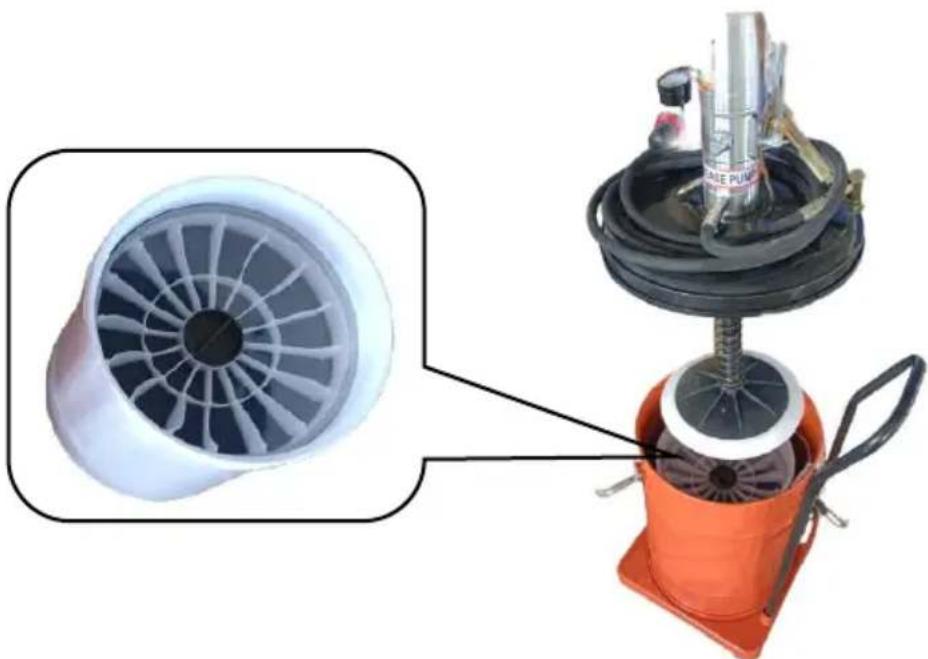

För modell FF-0 9 B - 40L: Sätt standardsmörtunnan i smörhinken, installera sedan smörhinkens lock och fäst den.

Notera: Standard butter barrel I har en innerdiameter på 23,8 cm och höjd på 34 cm.

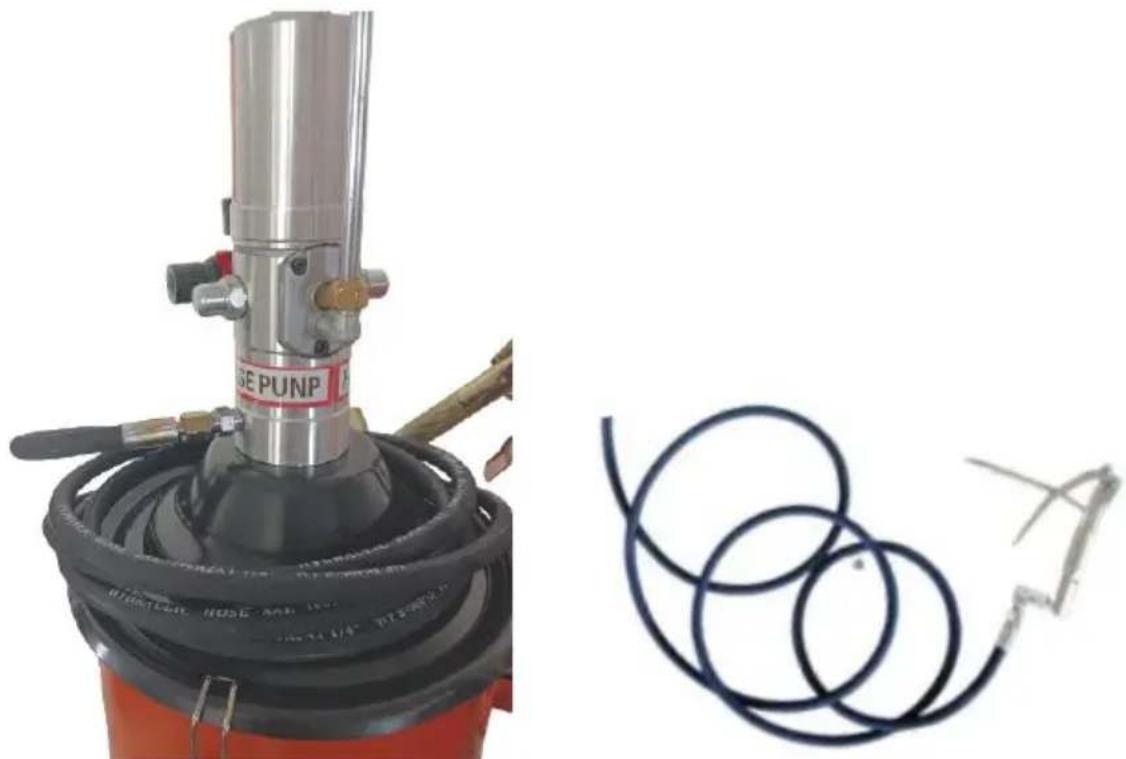

Steg 4: Anslut slangen till fettpumpens inlopp och fettpistolen till den änden av slangen. Gå till luftkällan, justera insugningstrycket genom tryckventilen.

Obs: Linda några öglor av råmaterial runt skarven efter behov .

1. Luften som kommer in i pumpen måste filtreras för att undvi skador på pumpen.
2. Undvik överdriven böjning och överbelastning av slangen vid användning av slangen, eftersom detta kan leda till skador.
   , koppla ur gaskällan och rengör sedan fettpistolen .
3. Överbelasta eller kör inte pumpen på tomgång för att undvika skador
4. Om produkten inte används under en längre tid, rengör den noggrant.

TROUBLESHOOTING

Problem	Möjlig orsak	Möjlig lösning
Pumpen fungerar inte	Den inre sliden är lös	Montera laddningsplattan och dra åt skruvarna
	uttaget blockerat	Kontrollera och rengör utloppet _
	fettets viskositet är för hö	Välj rätt viskositetsfett . 1~2# på vintern, 2# in Vår och höst , 2~3# på sommaren.
Oljeuttaget är onormalt	15. Den inre rutschkanan inte på rätt plats16. Insugningslufttrycket är ofta onormalt	15. Justera den interna skjutpositionen.16. Se till att lufttillförseln normal och justera tryckventilen
G reas läcker	Kontrollera tätningsringen föslitage	Byt ut tätningsringen
