Marca	Vevor
Modelo	FF-09B-40L
Tipo de producto	Bomba de grasa neumática
Capacidad del balde	40 L
Caudal de aceite	740 g/min
Relación de presión	50:1
Presión de salida	30-40 MPa
Presión de alimentación de aire	0,6-0,8 MPa
Componentes principales	Bomba de grasa, tapón del balde, clip rápido, ruedas, pistola de engrase, manguera, manija, válvula de presión
Alimentación	Aire comprimido
Funciones principales	Bombeo y distribución de grasa lubricante
Mantenimiento	Limpiar la cabeza de la bomba y la pistola después de su uso; verificar regularmente el estado de la máquina
Limpieza	Limpiar la pistola de engrase después de su uso; si no se usa durante mucho tiempo, limpiar a fondo
Seguridad	Usar gafas y tapones para los oídos; no consumir alcohol ni drogas; menores prohibidos; desconectar la fuente de aire antes del mantenimiento; no sobrecargar
Piezas de repuesto	Anillo de sellado, pistola de engrase, manguera
Reparabilidad	Contactar al distribuidor o fabricante para problemas no resueltos por personal no profesional
Dimensiones del balde estándar	Diámetro interior 23,8 cm, altura 34 cm

Preguntas frecuentes - FF-09B-40L Vevor

¿Cómo instalar las ruedas en la bomba Vevor FF-09B-40L?

Para instalar las ruedas, inserte los pasadores en los orificios previstos y asegúrelos con las tuercas y arandelas suministradas. Siga las instrucciones paso a paso del manual.

¿Cuál es la presión de aire recomendada para esta bomba?

La presión de alimentación de aire debe estar entre 0,6 y 0,8 MPa. No exceda esta presión para evitar dañar la bomba.

¿Cómo llenar el balde de grasa?

Abra el tapón del balde de grasa, vierta la grasa lubricante en el interior, luego vuelva a cerrar y fije el tapón. Para el modelo FF-09B-40L, también puede colocar un barril de grasa estándar (diámetro 23,8 cm, altura 34 cm) en el balde.

¿Qué hacer si la bomba no funciona?

Verifique las posibles causas: guía interna suelta (apriete los tornillos), salida bloqueada (límpiela), viscosidad de la grasa demasiado alta (use la viscosidad adecuada según la temporada), presión de aire anormal (ajuste la válvula de presión). Si el problema persiste, contacte al servicio técnico.

¿Cómo mantener la bomba después del uso?

Después de cada uso, limpie la cabeza de la bomba y la pistola de engrase. Verifique regularmente que la máquina esté completa y funcione correctamente. Si no se usa durante mucho tiempo, limpie a fondo todo el conjunto.

¿Qué precauciones de seguridad debo tomar?

Use gafas de protección y tapones para los oídos durante el uso. No consuma alcohol, drogas o medicamentos que afecten su juicio. Mantenga a los menores alejados. Desconecte la fuente de aire antes de cualquier mantenimiento. Nunca apunte la pistola hacia la cara.

¿Puedo usar esta bomba con otros tipos de grasa?

Use grasa lubricante adecuada para bombas neumáticas. La viscosidad recomendada es de 1~2# en invierno, 2# en primavera y otoño, y 2~3# en verano. Una viscosidad demasiado alta puede provocar un caudal anormal.

¿Cómo reemplazar el anillo de sellado?

Si se escapa grasa, verifique el desgaste del anillo de sellado. Reemplácelo por uno nuevo. Asegúrese de desconectar la fuente de aire antes de proceder al reemplazo.

¿Qué significa la relación de presión 50:1?

La relación de presión 50:1 significa que por cada unidad de presión de aire entrante, la bomba multiplica esa presión por 50 para producir una presión de salida más alta, permitiendo bombear la grasa eficazmente.

¿Dónde puedo encontrar piezas de repuesto?

Las piezas de repuesto como el anillo de sellado, la pistola de engrase o la manguera se pueden obtener a través de su distribuidor o directamente en el sitio web www.vevor.com/support.

MANUAL DE USUARIO FF-09B-40L Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

BOMBA DE GRASA MANUAL DE USUARIO

MODELO: FF-08 B -12L,FF-08 B -20L,FF-09 B -40L

1. Lea atentamente y comprenda todas las INSTRUCCIONES DE MONTAJE Y OPERACIÓN antes de operar.

2. El incumplimiento de las reglas de seguridad y otras precauciones básicas de seguridad puede provocar lesiones personales graves.

GENERAL SAFETY RULES

1. Use gafas protectoras. Durante el funcionamiento, el polvo, las chispas y el polvo son perjudiciales para el gas.

2. Habrá ruido cuando el producto funcione . Se recomienda lle tapones para los oídos.

3. Tenga mucho cuidado y utilice el sentido común durante la operación. Nunca use alcohol, drogas o medicamentos recetados. Baje para operar el dispositivo. Lea las instrucciones del medicamento que está tomando para ver si le afectarán el juicio poder de reacción. Si tiene alguna pregunta, no opere este dispositivo.

4. Los menores no deben utilizar este producto para evitar accidentes o lesiones.

5. La presión del aire de la fuente de aire se mantiene estable no afectar el trabajo y la vida útil del producto.

6. Vístete apropiadamente. Nunca use cabello largo y suelto y mantenga el cabello y la ropa alejados de este producto.

7. La presión de entrada no excederá la presión especificada e manual.

8. Desconecte la fuente de aire cuando realice mantenimiento o reemplace el dispositivo.

Precauciones

1. Si hay algún problema de calidad y no puede ser reparado

personal no profesional, comuníquese con el distribuidor o el fabricante para obtener ayuda.

1. Cuando lo use, coloque la pistola de mantequilla ligeramente. No lo ponga en el suelo a voluntad, porque la cabeza de la p está afilada, para evitar lesiones o que los residuos de mantequ salgan hacia el interior.
2. No apunte el arma a la cara de una persona cuando la 40. Después de su uso, limpie el cabezal de la bomba y la p mantequilla. Compruebe periódicamente si la máquina está completa y funciona correctamente.
3. Los tubos de alambre de mantequilla no deben doblarse, torcerse ni estirarse.
4. La presión excesiva causa daños al cabezal y al equipo de pistola de mantequilla.
5. Los accesorios defectuosos deben reemplazarse inmediatamente.
6. Cada vez que se reemplaza la pistola de mantequilla, es necesario cerrar la fuente de gas sin presión.
7. No deje el dispositivo desatendido cuando esté encendido, ciérrelo siempre antes de abandonar el área de trabajo y esper que el dispositivo se detenga por completo.

GUARDA ESTAS INSTRUCCIONES

MODEL AND PARAMETERS

Modelo	FF-08 A -12L	FF-08A -20L	FF-0 9A - 40
Volumen de aceite	740g /minuto	740g /minuto	740g /minuto
Proporción de presión	50:1	50:1	50:1
Presión de salida	30-40MPa	30-40MPa	30-40MPa
Suministro de aire Presión	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP
Capacidad del cucharón	12L	20L	40L

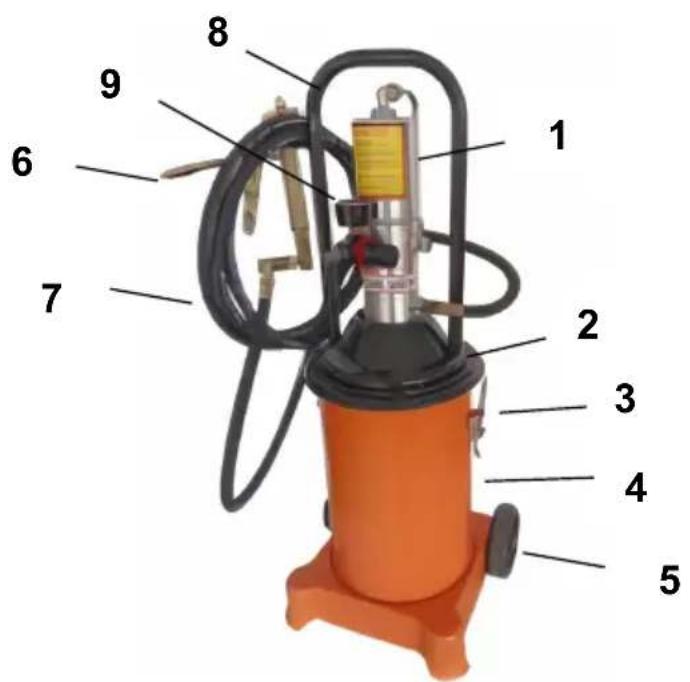

STRUCTURE DIAGRAM

1. Bomba de grasa 2. Tapa del cubo de grasa 3. Clip rápido 4. Cub grasa 5. Ruedas 6. Pistola de grasa 7. Manguera 8. Manejar 9. Válvula de presión _

FF-08 A -12L :

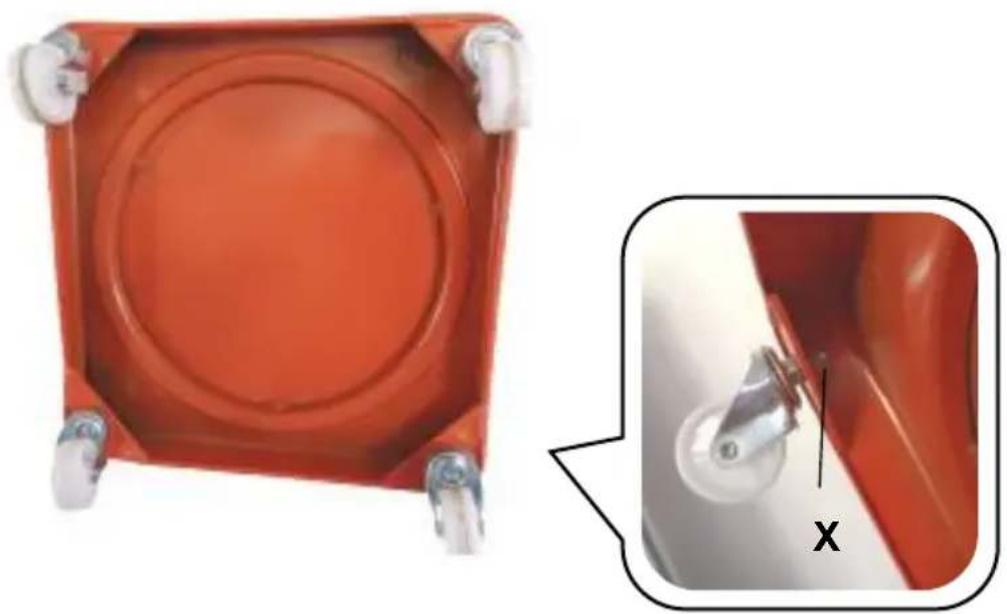

Paso 1: Instale las ruedas, fijelas con tuercas y arandelas de resorte

FF-08 B -20L, FF-0 9 B -40L:

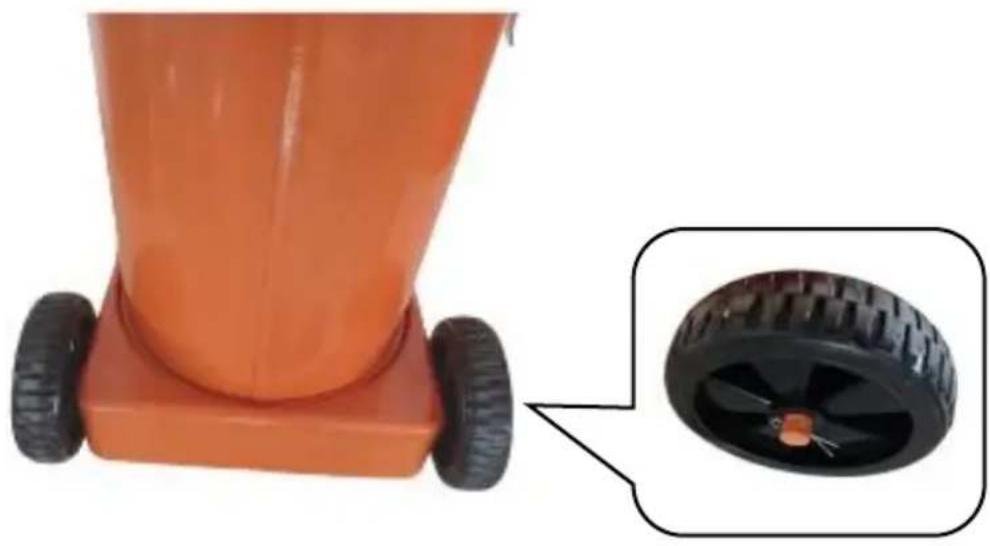

Instale las ruedas e inserte los pasadores.

FF-08 B -12L :

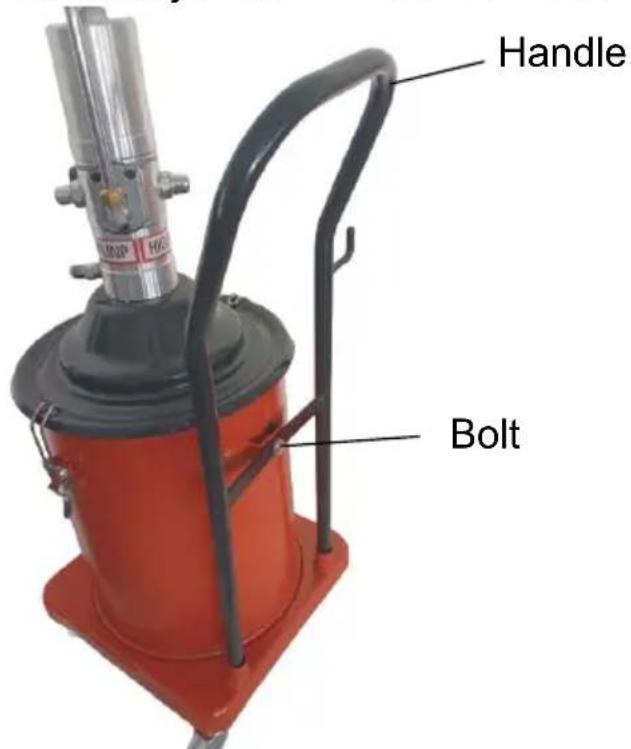

Paso 2 : Primero retire la manija, ajuste la dirección de la manija y con el perno . ( FF-08 B -20L, FF-0 9 B - 40L)

Nota: Se ha instalado la manija del FF-08 B -12L .

Paso 3 : abre la tapa del cubo de mantequilla y vierte mantequilla Luego instale la tapa del cubo de mantequilla y fijela . ( FF-08B -

FF-08B - 20L)

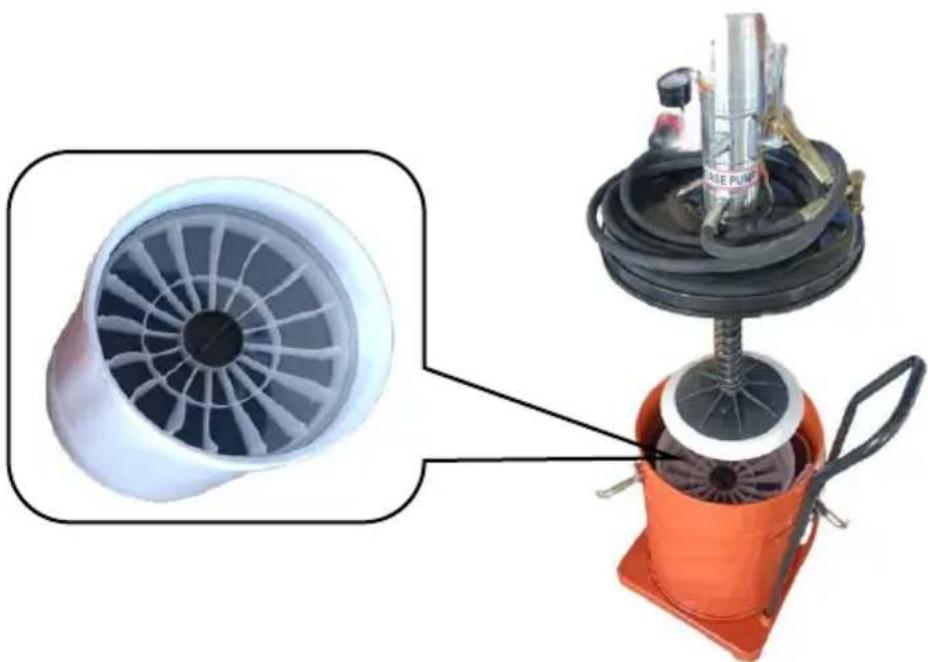

Para el modelo FF-0 9 B - 40L: Coloque el barril de mantequilla es en el cubo de mantequilla , luego instale la tapa del cubo de mante fijelo .

Nota: La barra de mantequilla estándar I tiene un diámetro interior de cm y una altura de 34 cm.

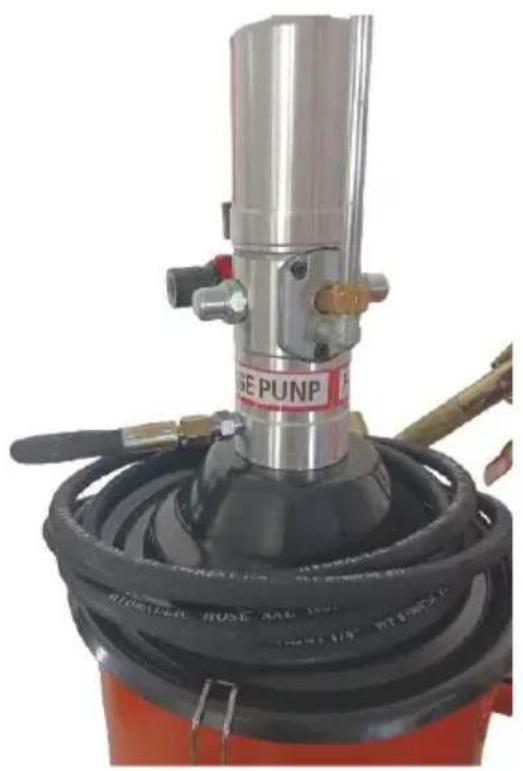

Paso 4: Conecte la manguera a la entrada de la bomba de engrase pistola de engrase al otro extremo de la manguera . Acceda a la fu aire , ajuste la presión de admisión a través de la válvula de presió. Nota: Envuelva algunos bucles de materia prima alrededor de la unión según sea necesario .

1. El aire que ingresa a la bomba debe filtrarse para evitar da la bomba.

2. Cuando utilice la manguera, evite doblarla y sobrecargarla excesivamente, ya que esto puede provocar daños.

3. Después de usar el producto, desconecte la fuente de gas y limpie la pistola de grasa.
4. No sobrecargue ni deje la bomba en ralentí para evitar dañó
5. Si el producto no se utiliza durante mucho tiempo, límpielo a fondo.

TROUBLESHOOTING

Problema	Causa posible	Solución posible
La bomba no funciona	La corredera interna está floja	Instale la placa de carga y apretar los tornillos
	salida bloqueada	Revise y limpie la salida
	La viscosidad de la grasa demasiado alta .	Elija la grasa con la viscosidad adecuada. 1~2# en invierno, 2# en Primavera y otoño , 2~3# en verano .
La producción de petróleo es anormal.	9. La corredera interna no está en el lugar correcto 10. La presión del aire admisión suele ser anorma	9. Ajuste la posición del deslizador interno . 10. Asegúrese de que e suministro de aire sea normal y ajuste la válvula presión.
Se escapa gras	Compruebe si el anillo de sellado está desgastado.	Reemplace el anillo de se
