Marke	Vevor
Modell	FF-09B-40L
Produkttyp	Pneumatische Fettpumpe
Eimerkapazität	40 L
Fettdurchsatz	740 g/min
Druckverhältnis	50:1
Ausgangsdruck	30-40 MPa
Luftversorgungsdruck	0,6-0,8 MPa
Hauptkomponenten	Fettpumpe, Eimerdeckel, Schnellclip, Rollen, Fettpistole, Schlauch, Griff, Druckventil
Antrieb	Druckluft
Hauptfunktionen	Fördern und Verteilen von Schmierfett
Wartung	Wischen Sie nach dem Gebrauch den Pumpenkopf und die Fettpistole ab; überprüfen Sie regelmäßig den Zustand der Maschine
Reinigung	Reinigen Sie die Fettpistole nach dem Gebrauch; bei längerem Nichtgebrauch gründlich reinigen
Sicherheit	Tragen Sie Schutzbrille und Gehörschutz; konsumieren Sie keinen Alkohol oder Drogen; Minderjährige nicht erlaubt; vor der Wartung die Druckluftquelle trennen; nicht überlasten
Ersatzteile	Dichtring, Fettpistole, Schlauch
Reparierbarkeit	Bei Problemen, die von nicht qualifiziertem Personal nicht gelöst werden können, wenden Sie sich an den Händler oder Hersteller
Abmessungen des Standardeimers	Innendurchmesser 23,8 cm, Höhe 34 cm

Häufig gestellte Fragen - FF-09B-40L Vevor

Wie installiere ich die Rollen an der Vevor FF-09B-40L Pumpe?

Um die Rollen zu installieren, stecken Sie die Stifte in die vorgesehenen Löcher und sichern Sie sie mit den mitgelieferten Muttern und Unterlegscheiben. Befolgen Sie die Schritt-für-Schritt-Anleitung im Handbuch.

Welcher Luftdruck wird für diese Pumpe empfohlen?

Der Luftversorgungsdruck sollte zwischen 0,6 und 0,8 MPa liegen. Überschreiten Sie diesen Druck nicht, um Schäden an der Pumpe zu vermeiden.

Wie fülle ich den Eimer mit Fett?

Öffnen Sie den Deckel des Fetteimers, gießen Sie das Schmierfett hinein, schließen Sie dann den Deckel und fixieren Sie ihn. Für das Modell FF-09B-40L können Sie auch ein Standard-Fettfass (Durchmesser 23,8 cm, Höhe 34 cm) in den Eimer stellen.

Was tun, wenn die Pumpe nicht funktioniert?

Überprüfen Sie mögliche Ursachen: lose interne Führung (Schrauben anziehen), blockierter Ausgang (reinigen), zu hohe Fettviskosität (verwenden Sie die richtige Viskosität je nach Jahreszeit), anormaler Luftdruck (Druckventil einstellen). Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

Wie pflege ich die Pumpe nach dem Gebrauch?

Wischen Sie nach jedem Gebrauch den Pumpenkopf und die Fettpistole ab. Überprüfen Sie regelmäßig, ob die Maschine vollständig und funktionsfähig ist. Bei längerem Nichtgebrauch reinigen Sie das gesamte Gerät gründlich.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie während der Verwendung eine Schutzbrille und Gehörschutz. Konsumieren Sie keinen Alkohol, Drogen oder Medikamente, die Ihr Urteilsvermögen beeinträchtigen. Halten Sie Minderjährige fern. Trennen Sie die Druckluftquelle vor Wartungsarbeiten. Richten Sie die Fettpistole niemals auf das Gesicht.

Kann ich diese Pumpe mit anderen Fettarten verwenden?

Verwenden Sie Schmierfett, das für Druckluftpumpen geeignet ist. Die empfohlene Viskosität beträgt im Winter 1~2#, im Frühling und Herbst 2# und im Sommer 2~3#. Eine zu hohe Viskosität kann zu einem abnormalen Durchfluss führen.

Wie ersetze ich den Dichtring?

Wenn Fett austritt, überprüfen Sie den Verschleiß des Dichtrings. Ersetzen Sie ihn durch einen neuen. Stellen Sie sicher, dass Sie die Druckluftquelle vor dem Austausch trennen.

Was bedeutet das Druckverhältnis 50:1?

Das Druckverhältnis 50:1 bedeutet, dass die Pumpe für jede Einheit des eingehenden Luftdrucks diesen Druck mit 50 multipliziert, um einen höheren Ausgangsdruck zu erzeugen, sodass Fett effektiv gefördert werden kann.

Wo finde ich Ersatzteile?

Ersatzteile wie Dichtring, Fettpistole oder Schlauch erhalten Sie bei Ihrem Händler oder direkt auf der Website www.vevor.com/support.

BEDIENUNGSANLEITUNG FF-09B-40L Vevor

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

FETTPUMPE BENUTZERHANDBUCH

MODELL: FF-08 B -12L,FF-08 B -20L,FF-09 B -40L

1. Lesen Sie alle MONTAGE- UND BETRIEBSANWEISUNGEN sorgfältig durch und verstehen Sie sie, bevor Sie das Gerät in B nehmen.

2. Die Nichtbeachtung der Sicherheitsregeln und anderer grundlegender Sicherheitsvorkehrungen kann zu schweren Verletzungen führen.

GENERAL SAFETY RULES

1. Tragen Sie eine Schutzbrille. Während des Betriebs können S Funken und Staub schädlich für das Gas sein.

2. Wenn das Produkt funktioniert, kann es zu Geräuschen kommt Es wird empfohlen, Ohrstöpsel mitzubringen.

3. Seien Sie bei der Operation äußerst vorsichtig und nutzen Sie Ihren gesunden Menschenverstand. Nehmen Sie niemals Alkohol, Drogen oder verschreibungspflichtige Medikamente zu sich. Rufen Sie herab, um das Gerät zu bedienen. Lesen Sie die Anweisung zu den Medikamenten, die Sie einnehmen, um festzustellen, ob diese Auswirkungen auf Ihr Urteilsvermögen und Ihre Reaktionsfähigkeit haben. Wenn Sie Fragen haben, betreiben Sie dieses Gerät nicht.

4. Minderjährige sollten dieses Produkt nicht bedienen, um Unfällen oder Verletzungen zu vermeiden.

5. Der Luftdruck der Luftquelle wird stabil gehalten, um die Arbeit Lebensdauer des Produkts nicht zu beeinträchtigen.

6. Kleiden Sie sich angemessen. Tragen Sie niemals offenes, la Haar und halten Sie Haare und Kleidung von diesem Produkt fe

7. Der Ansaugdruck darf den im Handbuch angegebenen Druck nicht überschreiten.

8. Trennen Sie die Luftquelle, wenn Sie das Gerät warten oder austauschen.

Vorsichtsmaßnahmen

1. Wenn ein Qualitätsproblem vorliegt und es nicht von Laienpersonal repariert werden kann, wenden Sie sich bitte an d Händler oder den Hersteller, um Hilfe zu erhalten.
2. Bitte legen Sie die Butterpistole bei der Verwendung leicht a Legen Sie es nicht nach Belieben auf den Boden, da der Kopf Pistole scharf ist, um Verletzungen oder das Ausfließen von Restbutter im Inneren zu verhindern.
3. Richten Sie die Waffe beim Gebrauch nicht auf das Gesicht einer Person.
4. Wischen Sie nach Gebrauch den Pumpenkopf und die Butterpistole sauber. Überprüfen Sie regelmäßig, ob die Maschin vollständig ist und ordnungsgemäß funktioniert.
5. Butterdrahtrohre dürfen nicht geknickt, verdreht oder gedehnt werden.
6. Übermäßiger Druck führt zu Schäden am Kopf und an der Ausrüstung der Butterpistole.
7. Defektes Zubehör sollte umgehend ausgetauscht werden.
8. Bei jedem Austausch der Butterpistole muss die Gasquelle drucklos geschlossen werden.
9. Lassen Sie das Gerät nicht unbeaufsichtigt, wenn das Gerät eingeschaltet ist. Schließen Sie es immer, bevor Sie den Arbeitsbereich verlassen, und warten Sie, bis das Gerät vollständ zum Stillstand gekommen ist.

ANLEITUNG AUFBEWAHREN

MODEL AND PARAMETERS

Modell	FF-08 A -12L	FF-08 A-20L	FF-0 9A - 40
Ölvolumen	740g /Min	740g /Min	740g /Min
Druckverhältnis	50:1	50:1	50:1
Ausgangsdruck	30–40 MPa	30–40 MPa	30–40 MPa
Luftversorgung sdruck	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP	0,6 ~ 0,8 MP
Eimerkapazität	12L	20L	40L

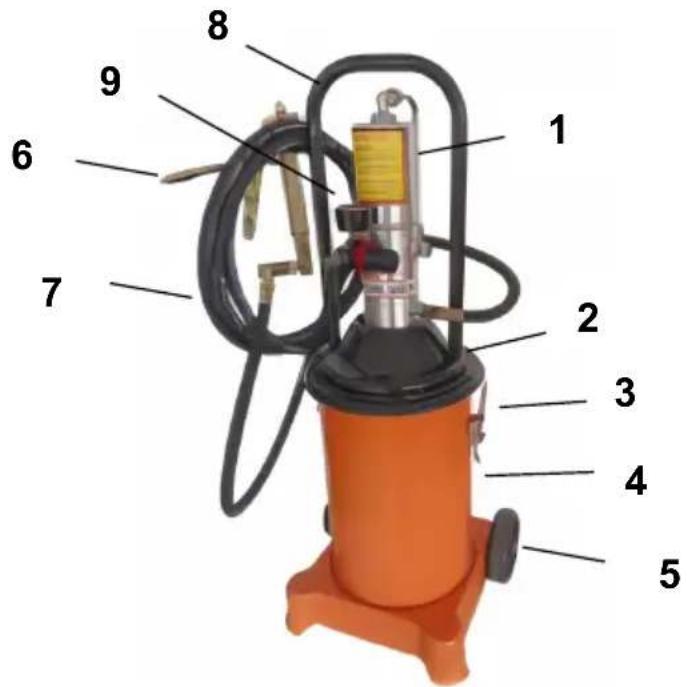

STRUCTURE DIAGRAM

1. Fettpumpe 2. Fetteimerdeckel 3. Schnellclip 4. Fetteimer
2. Rollen 6. Fettpresse 7. Schlauch 8. Griff 9. Druckventil

OPERATING INSTRUCTIONS

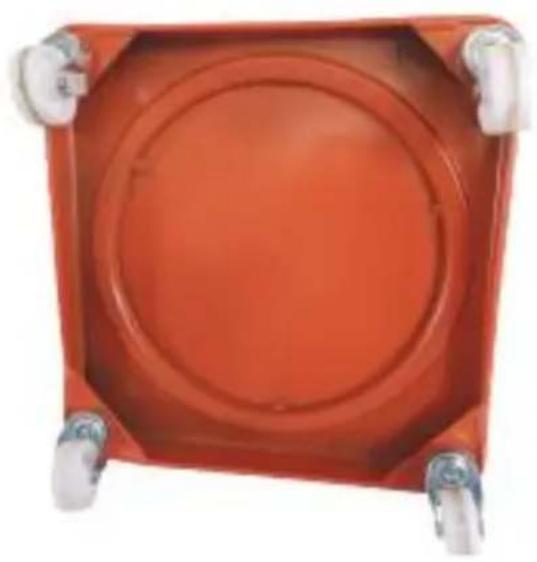

Schritt 1: Rollen installieren, mit Muttern und Federscheiben sichern (X

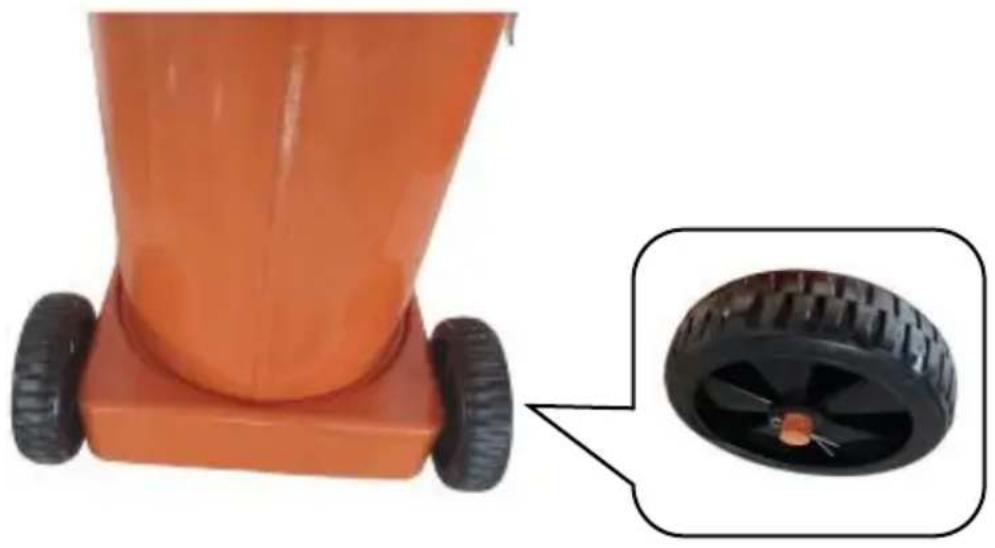

FF-08 B -20L, FF-0 9 B -40L:

Montieren Sie die Räder und setzen Sie die Stifte ein.

FF-08 B -12L :

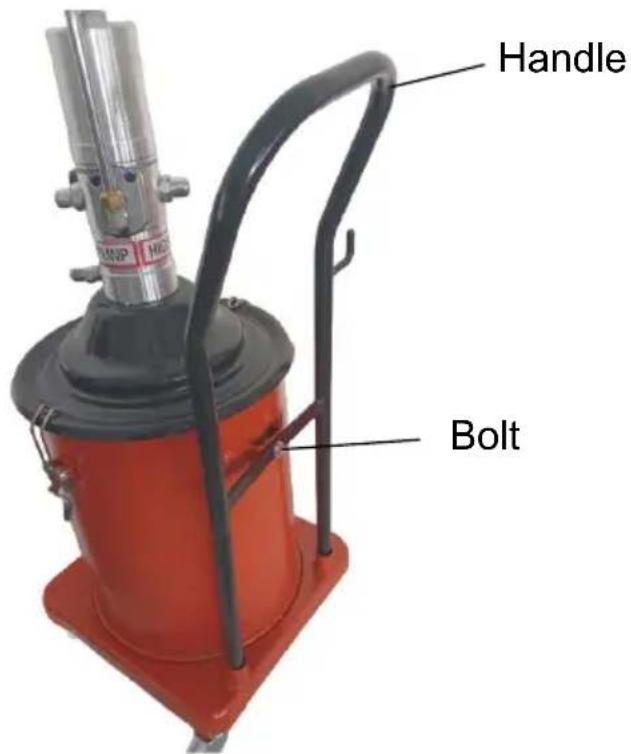

Schritt 2 : Entfernen Sie zuerst den Griff, passen Sie die Richtung d Griffs an und befestigen Sie ihn mit der Schraube . ( FF-08 B -20L B - 40L)

Hinweis: Der Griff von FF-08 B -12L wurde installiert.

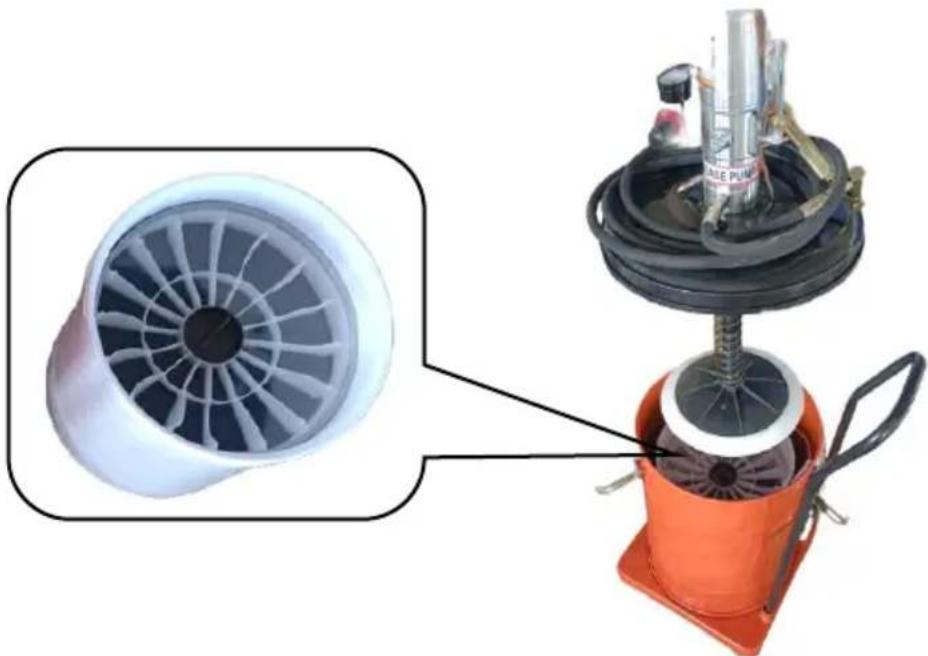

Schritt 3 : Öffnen Sie den Deckel des Buttereimers und gießen Sie Ihinein . Bringen Sie dann den Deckel des Buttereimers an und befas Sie ihn . ( FF-08 B -12L , FF-08 B -20L)

Für das Modell FF-0 9 B – 40L: Setzen Sie das Standard-Butterfass Buttereimer, bringen Sie dann den Deckel des Buttereimers an und befestigen Sie ihn.

Notiz: Der Standard-Butterstab I hat einen Innendurchmesser von 23,8 und eine Höhe von 34 cm.

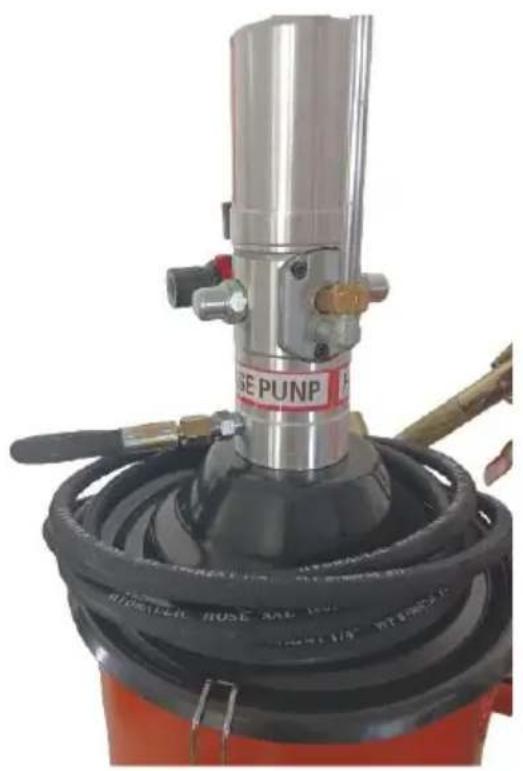

Schritt 4: Schließen Sie den Schlauch an den Fettpumpeneinlass und Fettpistole an das andere Ende des Schlauchs an . Greifen Sie auf Luftquelle zu und stellen Sie den Ansaugdruck über das Druckventil e Hinweis: Wickeln Sie nach Bedarf einige Schlaufen Rohmaterial um die Verbindungsstelle .

1. Die in die Pumpe eintretende Luft muss gefiltert werden, um Schäden an der Pumpe zu vermeiden.

2. Vermeiden Sie bei der Verwendung des Schlauchs eine übermäßige Biegung und Überlastung des Schlauchs, da dies zu Schäden führen kann.

Sie nach der Verwendung des Produkts bitte die Gasquelle und reinigen Sie anschließend die Fettpresse.

die Pumpe nicht und lassen Sie sie nicht im Leerlauf laufen, un Schäden zu vermeiden

1. Wenn das Produkt längere Zeit nicht verwendet wird, reinigen es bitte gründlich.

TROUBLESHOOTING

Problem	Mögliche Ursache	Mögliche Lösung
Pumpe funktioniert nicht	Der Innenschieber ist locke	Installieren Sie die Ladeplatte und die Schrauben festziehen
	Auslass verstopft	Überprüfen und reinigen S den Auslass
	Die Fettviskosität ist zu ho	Wählen Sie das Fett mit richtigen Viskosität . 1~2# im Winter, 2# in Frühling und Herbst , 2~3# im Sommer.
Der Ölausstoß ist abnormal	5. Der interne Schieber is nicht an der richtigen Ste 6. Der Ansaugluftdruck ist oft abnormal	5. Passen Sie die Positio des internen Schiebers an 6. Stellen Sie sicher, dass die Luftzufuhr normal ist, u stellen Sie das Druckventilein
Fett tritt aus	Prüfen Sie den Dichtring a Verschleiß	Ersetzen Sie den Dichtungsring

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

UK

REP

Pooledas Group Ltd

In China hergestellt
