47BCYSB30C1 - Wkrętarka Cleco - Bezpłatna instrukcja obsługi

Typ produktu	Ładowarka akumulatorów litowo-jonowych
Marka	Cleco
Model	47BCYSB30C1
Napięcie zasilania	85-270 V AC
Częstotliwość sieci	47-64 Hz
Napięcie znamionowe akumulatora	44/26 V DC
Napięcie końcowe ładowania	50,4/29,4 V DC ±1%
Maksymalny prąd ładowania	2000 mA ±10%
Stopień ochrony	IP30
Masa (bez kabla)	0,82 kg
Wymiary (W x S x G)	93 x 130 x 210 mm
Temperatura pracy	0 do +40 °C
Temperatura przechowywania	-20 do +60 °C
Wilgotność względna podczas pracy	0-90% bez kondensacji
Wilgotność względna podczas przechowywania	0-80% bez kondensacji
Żywotność podczas przechowywania	100 000 h
Żywotność podczas pracy	60 000 h
Sprawność	>90% przy 110 V, >93% przy 230 V
Straty w stanie czuwania	5 W (110 V), 4 W (230 V)
Maksymalny prąd zasilania	1 A (110 V), 0,5 A (230 V)
Kompatybilne akumulatory	Cleco ref. 936400PT i 935377
Główne funkcje	Automatyczna identyfikacja akumulatora, ochrona przed przeciążeniem, optyczny wskaźnik ładowania
Konserwacja	Czyścić suchą szmatką, czyste styki
Bezpieczeństwo	Używać w suchym pomieszczeniu, nie otwierać, nie używać uszkodzonego
Dołączone akcesoria	Kable zasilające GB, UE, Ameryka Północna, instrukcja
Możliwość naprawy	Naprawa tylko przez autoryzowany serwis, otwarcie powoduje utratę gwarancji

Często zadawane pytania - 47BCYSB30C1 Cleco

Jakie akumulatory mogę ładować tą ładowarką Cleco 47BCYSB30C1?

Ta ładowarka jest przeznaczona wyłącznie do akumulatorów litowo-jonowych Cleco referencje 936400PT i 935377. Nie ładuj żadnego innego typu akumulatora lub baterii.

Jak sprawdzić, czy ładowanie jest zakończone?

Gdy ładowanie jest zakończone, zielona dioda LED akumulatora (②) świeci światłem stałym. Ładowarka automatycznie przerywa ładowanie.

Co zrobić, gdy dioda LED miga na czerwono?

Czerwone miganie diody LED akumulatora (②) oznacza błąd. Sprawdź rozdział Wyszukiwanie błędów. Możliwe przyczyny to uszkodzony akumulator, brudne styki lub zbyt wysoka temperatura. Wyczyść styki lub poczekaj na ochłodzenie.

Czy mogę używać tej ładowarki na zewnątrz?

Nie, ładowarka jest przeznaczona do użytku wewnątrz pomieszczeń w zamkniętych i suchych pomieszczeniach. Chronić przed wilgocią i deszczem.

Jakie jest wymagane napięcie zasilania?

Ładowarka akceptuje napięcie zasilania od 85 do 270 V AC o częstotliwości 47 do 64 Hz, co umożliwia użytkowanie na całym świecie.

Jak czyścić ładowarkę?

Najpierw odłącz wtyczkę sieciową. Czyść ładowarkę tylko suchą szmatką. Nie używaj łatwopalnych substancji. Utrzymuj styki ładowarki i akumulatora w czystości.

Co zrobić, gdy ładowarka nie włącza się?

Sprawdź napięcie sieciowe i kabel zasilający. Jeśli dioda LED ładowarki (①) pozostaje wyłączona, kabel lub ładowarka mogą być uszkodzone. Wypróbuj inne gniazdo lub wymień kabel. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy mogę ładować inne typy baterii?

Nie, ładuj tylko określone akumulatory litowo-jonowe Cleco. Ładowanie innych typów może spowodować pożar, wybuch lub obrażenia.

Czy ładowarka może pozostać podłączona na stałe?

Tak, ładowarka może pozostać podłączona. Gdy nie ma akumulatora, pobór mocy w stanie czuwania jest niski (4-5 W). Jednak ze względów bezpieczeństwa odłączaj ją podczas burzy lub dłuższego nieużywania.

Gdzie mogę naprawić moją ładowarkę?

Naprawy muszą być wykonywane wyłącznie przez autoryzowane Centrum Sprzedaży i Serwisu. Otwarcie ładowarki powoduje utratę gwarancji. Skontaktuj się z serwisem Apex Tool Group.

INSTRUKCJA OBSŁUGI 47BCYSB30C1 Cleco

Instrukcje bezpieczeństwa

Apex Tool Group zastrzega sobie prawo do wprowadzania zmian, uzupełnień i udoskonaleń w dokumentacji i produkcie bez wcześniejjszego powiadomienia. Niniejsza dokumentacja nie może być reprodukowana w jakiejkołwiek formie w całości, ani w części bez wyrażnego zezwolenia Apex Tool Group, dotyczy to również przetwarzania na język naturalny, maszynowy oraz przenoszenia na nośniki danych w sposób elektroniczny, mechaniczny, optyczny oraz każdy inny.

1 Bezpieczeństwo

OSTRZEŻE-

NIE!

Proszę przeczytać wszystkie instrukcje bezpieczeństwa oraz polecenia. Nieprzestrzeganie instrukcji bezpieczeństwa i poleceń może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia.

1.1 Ostrzeżenia i instrukcje

Wskazówki są oznaczone słowem sygnałowym oraz piktogramem:

• Słowo sygnałowe opisuje stopień i prawdopodobieństwo wystąpienia danego zagrożenia.
• Piktogram opisuje rodzaj zagrożenia.

OSTRZEŻENIE!

Symbol występujący w połączeniu ze słowem OSTRZEŻENIE ostrzega przed możliwą szkodliwą sytuacją dla zdrowia osób. Nieprzestrzeganie tego ostrzeżenia może doprowadzić do najcięższych obrażeń ciała.

PRZESTROGA!

Symbol występujący w połączeniu ze słowem PRZESTROGA! ostrzega przed możliwą szkodliwą sytuacją dla życia i zdrowia ludzi lub przed szkodami na mieniu i zagrożeniem dla środowiska naturalnego. Nie-przestrzeganie tego ostrzeżenia może prowadzić do obrażeń, szkód na mieniu i zagrożenia dla środowiska naturalnego.

Symbol ten oznacza ogólne wskazówki.

Ogólne wskazówki obejmują porady i inne przydatne informacje bez ostrzeżeń przed zagrożeniami.

1.2 Symbole na produkcie

→ Przed zastosowaniem zapoznać się ze znaczeniem.

Przed pierwszym uruchomie- niem przeczytać instrukcję obstugi.

Zabezpieczenia bierne

użyte urządzenia elektryczne zawsze oddawać do utylizacji.Z

Użytkowanie wyłącznie w domu ew. zamkniętych halach produkcyjnych

Klasa ochrony II / zabezpieczenie podwójną lub wzmocnioną izolacją

Tylko kraje UE:

Nie wyrzucać urządzeń elektrycznych do odpadów domowych!

Zgodnie z dyrektywą UE 2002/96/WE wszystkie zużyte urządzenia elektryczne muszą być wyrzucane oddzielnie i utylizowane w sposób nieszkodliwy dla środowiska.

1.3 Zasady bezpiecznej pracy

PRZESTROGA!

Bezpieczeństwo elektryczne

→ Nie uruchamiać ładowarki, jeśli posiada uszkodzoną obudowę, przewód zasilający lub wtyczkę sieciową.
→ Nie stosować uszkodzonych lub modyfikowanych konstrukcyjnie akumulatorów. Uszkodzone lub zmo- dyfikowane konstrukcyjnie akumulatory mogą zachowywać się w sposób nieprzewidywalny, czego skutkiem może być pożar, wybuch lub obrażenia ciała.
→ Nie otwierać ładowarki.
→ Nie dokonywać zmian konstrukcyjnych w ładowarce.
→ Ładowarkę używać tylko w pomieszczeniach zamkniętych i suchych.
→ Ładowarkę chronić przed wilgocią i deszczem.
→ Ładowarki w żadnym przypadku nie wolno eksploatować w nieodpowiednich warunkach otoczenia (np. palne gazy, rozpuszczalniki, pył, para, wilgoć).

Stanowisko pracy

→ Zapewnić dostateczną ilość miejsca na stanowisku pracy.
→ Obszar roboczy musi być suchy i czysty.

1.4 Użytkowanie zgodne z przeznaczeniem

Ładowarka przeznaczona jest wyłącznie do ładowania akumulatorów litowo-jonowych firmy Apex Tool Group:

• Nr kat. 936400PT
• Nr kat. 935377.

1.5 Zakres dostawy

Dostarczony wyrób sprawdzić pod kątem uszkodzeń transportowych i zgodności z zakresem dostawy:

1 Ładowarka 1 Kabel zasilający GB
1 Kabel zasilający UE 1 Instrukcja obsługi
1 Kabel zasilający NA

1.6 Transport

Ładowarkę transportować i przechowywać w oryginalnym opakowaniu. Opakowanie nadaje się do utylizacji.

2 Opis produktu

2.1 Opis ogólny

• Automatyczne rozpoznawanie podłączonego akumulatora.
  • Automatyczne rozpoznawanie naładowanego akumulatora zapewnia optymalne wyniki ładowania.
• Automatyczne rozpoznawanie niesprawnego akumulatora.
• Faza doładowania gwarantuje uzyskanie najwyższych czasów eksploatacji akumulatora.
  • Optyczny wskaźnik ładowania
• Ochrona przed przeładowaniem
• Dzięki wejściu szeroko zakresowemu można stosować na całym świecie.
• Układ monitorujący napięcie zapobiega całkowitemu rozładowaniu lub zwarciu akumulatora.

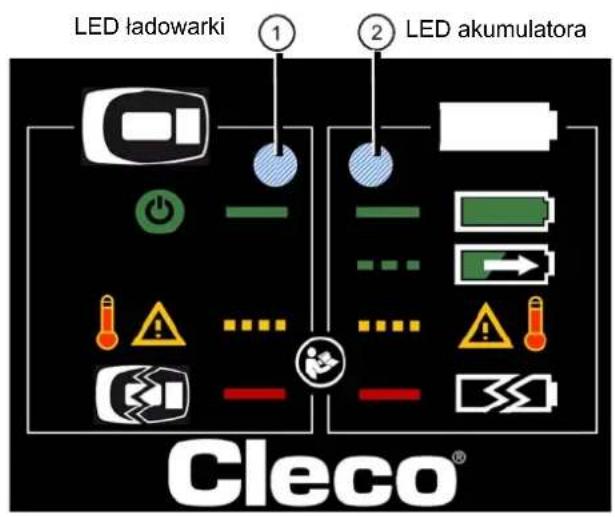

2.2 Wskaźnik LED

Symbol Kolor diody LED
	Wył.
	Zielony
	Pomarań-czowy
	Czerwony

2.2.1 Komunikaty o stanie

LEDładowarki	Symbol Stan		LEDAkumulatora	Symbol Stan
		Wył.			Wył. – Brak styku z aku-mulatorem
Sygnał ciągłyG		Podłączone zasilanie elektryczne	Sygnał ciągły		Akumulator jest nałado-wany
N -IzO		Błąd ładowarki, patrz 4 Wykrywanie i usuwanie błędów, strona 55	Miga 1 Hz Tr[NYGG6]		mula-tora
Sygnał ciągły		Uszkodzenie, patrz 4 Wykrywanie i usuwanie błędów, strona 55	Miga 2 Hz –T		Błąd akumulatora patrz 4 Wykrywanie i usu-wanie błędów, strona 55
			Sygnał ciągły		Uszkodzenie akumulatora patrz 4 Wykrywanie i usu-wanie błędów, strona 55

3 Uruchomienie

OSTRZEŻENIE!

Niebezpieczeństwo wybuchu w przypadku użycia akumulatorów innych niż wymagane

→ Używać wyłącznie litowo-jonowych akumulatorów firmy Cleco, nr katalogowy 936400PT lub nr katalogowy 935377.

W żadnym wypadku nie używać innych typów akumulatorów lub baterii.

→ Podłączyć ładowarkę do sieci elektrycznej: dioda LED ① świeci się na zielono i sygnalizuje obecność zasilania sieciowego.

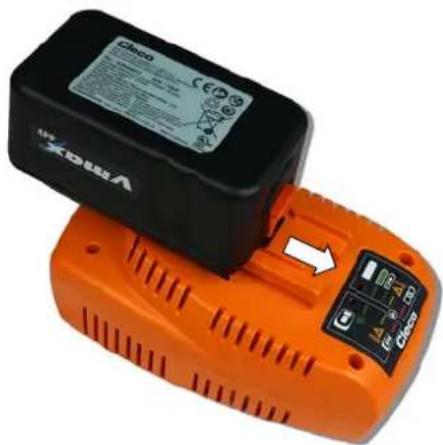

→ Włożyć akumulator do ładowarki, aż do zatrza- śnięcia się blokad. Dioda LED ② miga na zielono i sygnalizuje proces ładowania.

Dioda LED ② nie może się świecić na czerwono przez włożeniem akumulatora. Akumulator może zostać uszkodzony.

→ Odłączyć ładowarkę od sieci i podłączyć po upływie ok. 1 minuty.

Po naładowaniu akumulatora ładowarka automatycznie wyłącza ładowanie. Dioda LED ② świeci się ciągle na zielono.

4 Wykrywanie i usuwanie błędów

1LED ładowarki	2LED akumulatora	Przyczyna	Postępowanie
		Brak napięcia zasilającegoUszkodzony kabel zasilającyUszkodzona ładowarka	→ Sprawdzić i przywrócić napięcie zasilające.→ Wymienić kabel zasilający.Przesłać ładowarkę do Sales & Service Center.
		Uszkodzona ładowarka	→ Przesłać ładowarkę do Sales & Service Center.
		Akumulator jest uszkodzony	→ Przesłać akumulator do Sales & Service Center.
		Brak styku z akumulatoremStykiśą Akumulator jest uszkodzony	→ Ponownie włożyć akumulator.Oczyścić styki ładowarki i akumulatora.Spraważeć akumulator, w razie potrzeby wymienić.
		Ładowarka i akumulator są uszkodzone	→ Nie kontynuować pracy z uszkodzonymi urządzeniami.Wymienić ładowarkę i akumulator.Przesłać uszkodzoną ładowarkę i akumulator do Sales & Service Center.
		Błąd ładowarki:Temperatura jest zbyt wysoka	→ Nie ma potrzeby podejmowania żadnych działań:Proces ładowania zostanie automatycznie wznowiony po ostygnięciu ładowarki
		– Tylko przy 44 V –Błąd akumulatora:Temperatura jest zbyt wysoka	→ Nie ma potrzeby podejmowania żadnych działań:Proces ładowania zostanie automatycznie wznowiony po ostygnięciu ładowarki
	[DTST]	– Tylko przy 44 V –Błąd komunikacji	→ Ponownie włożyć akumulatorOczyścić styki ładowarki i akumulatora.

5 Konserwacja

PRZESTROGA!

→ Ładowarkę czyścić wyłącznie po wyjęciu wtyczki z gniazda zasilającego. Używać wyłącznie zwilżonej ściereczki.

→ Do czyszczenia nie używać substancji łatwopalnych.

→ Aby zapewnić prawidłowe działanie ładowarki styki ładowarki i akumulatora muszą być utrzymane w czystości.

6 S e r w i s

W razie konieczności naprawy kompletną ładowarkę należy przesłać do firmy Sales & Service Center! Naprawy mogą być wykonywane wyłącznie przez autoryzowany personel. Otwarcie ładowarki oznacza utratę gwarancji.

7 Dane techniczne

Cechy Dane
Napięcie zasilania 85 ... 270 VAC
Częstotliwość sieciowa	47 ... 64 Hz
Współczynnik sprawności 110 VAC230 VAC	>90 %>93 %
Maks. prąd zasilania 110 VAC230 VAC	1 A0,5 A
Strata mocy przy Stand-By 110 VAC230 VAC	5 W4 W
Napięcie znamionowe akumulatora	44/26 VDC
Napięcie końca ładowania	50,4/29,0 VDC ±1%
Napięcie jałowe, bez akumulatora	maks. 1 VDC
Prąd ładowania	maks. 2000 mA ±10%
Stopień ochrony	IP30
Ciężar, bez kabla	0,82 kg
Temperatura otoczenia podczas pracy	0 ... +40 °C
Względna wilgotność powietrza w trakcie pracy	0 ... 90%, bez kondensacji
Temperatura składowania	-20 ... +60 °C
Względna wilgotność powietrza, magazyn	0 ... 80%, bez kondensacji
Czas składowania	100 000 h
Żywotność	60 000 h

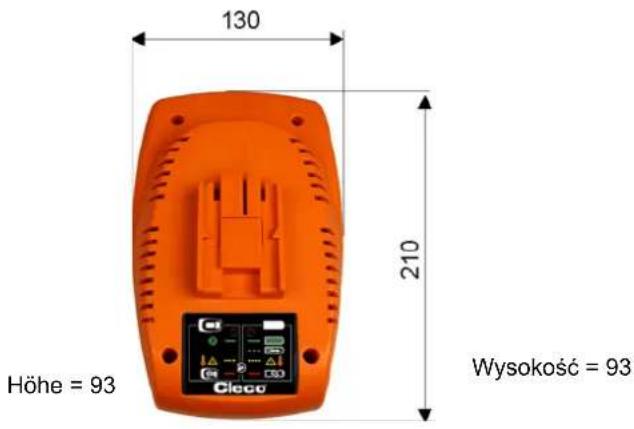

7.1 Wymiary w mm

Schemat lokalizacji otworów

8 Utylizacja

PRZESTROGA!

Niewłaściwa utylizacja powoduje szkody na życiu i zdrowiu oraz środowisku. Części składowe i materiały pomocnicze ładowarki kryją w sobie zagrożenia dla zdrowia i środowiska.

→ Posortować elementy opakowania i utylizować zachowując właściwą segregację.
→ Przestrzegać lokalnie obowiązujących przepisów.
→ Ładowarkę oraz uszkodzone / zużyte akumulatory należy oddać do zakładowego punktu zbiorczego lub do firmy Sales & Service Center.
→ Nie wyrzucać akumulatorów do pojemnika na odpady gospodarcze, do ognia lub cieczy.
