Tipo de produto	Carregador de bateria de lítio-íon
Marca	Cleco
Modelo	47BCYSB30C1
Tensão de alimentação	85-270 VAC
Frequência da rede	47-64 Hz
Tensão nominal da bateria	44/26 VDC
Tensão final de carregamento	50,4/29,4 VCC ±1%
Corrente de carregamento máxima	2000 mA ±10%
Grau de proteção	IP30
Peso (sem cabo)	0,82 kg
Dimensões (A x L x P)	93 x 130 x 210 mm
Temperatura de operação	0 a +40 °C
Temperatura de armazenamento	-20 a +60 °C
Umidade relativa em operação	0-90% sem condensação
Umidade relativa em armazenamento	0-80% sem condensação
Vida útil em armazenamento	100 000 h
Vida útil em operação	60 000 h
Rendimento	>90% a 110 V, >93% a 230 V
Dissipação em espera	5 W (110 V), 4 W (230 V)
Corrente de alimentação máx.	1 A (110 V), 0,5 A (230 V)
Baterias compatíveis	Cleco ref. 936400PT e 935377
Funções principais	Identificação automática da bateria, proteção contra sobrecarga, exibição óptica de carga
Manutenção	Limpar com um pano seco, contatos limpos
Segurança	Uso em interior seco, não abrir, não usar se danificado
Acessórios fornecidos	Cabos de alimentação GB, UE, América do Norte, manual
Reparabilidade	Reparo apenas pelo serviço autorizado, abertura anula a garantia

Perguntas frequentes - 47BCYSB30C1 Cleco

Quais baterias posso carregar com este carregador Cleco 47BCYSB30C1 ?

Este carregador foi projetado exclusivamente para baterias de lítio-íon Cleco ref. 936400PT e 935377. Não carregue nenhum outro tipo de bateria ou pilha.

Como saber se a carga terminou ?

Quando o carregamento termina, o LED verde da bateria (②) acende em verde fixo. O carregador interrompe automaticamente o carregamento.

O que fazer se o LED piscar em vermelho ?

Um piscar vermelho do LED da bateria (②) indica um erro. Consulte o capítulo Solução de problemas. As causas possíveis incluem bateria defeituosa, contatos sujos ou temperatura muito alta. Limpe os contatos ou aguarde o resfriamento.

Posso usar este carregador ao ar livre ?

Não, o carregador foi projetado para uso em interiores em salas fechadas e secas. Proteja-o da umidade e da chuva.

Qual é a tensão de alimentação necessária ?

O carregador aceita uma tensão de alimentação de 85 a 270 VCA com uma frequência de 47 a 64 Hz, permitindo uso mundial.

Como limpar o carregador ?

Desconecte primeiro o plugue da tomada. Limpe o carregador apenas com um pano seco. Não use substâncias inflamáveis. Mantenha os contatos do carregador e da bateria limpos.

O que fazer se o carregador não ligar ?

Verifique a tensão da rede e o cabo de alimentação. Se o LED do carregador (①) permanecer apagado, o cabo ou o carregador pode estar com defeito. Teste outra tomada ou substitua o cabo. Se o problema persistir, entre em contato com o serviço de atendimento ao cliente.

Posso carregar outros tipos de baterias ?

Não, carregue apenas as baterias de lítio-íon Cleco especificadas. Carregar outros tipos pode causar incêndio, explosão ou ferimentos.

O carregador pode ficar conectado permanentemente ?

Sim, o carregador pode permanecer conectado. Na ausência de bateria, o consumo em espera é baixo (4-5 W). No entanto, por razões de segurança, desconecte-o em caso de tempestade ou não uso prolongado.

Onde posso reparar meu carregador ?

Os reparos devem ser realizados exclusivamente por um Centro de Vendas e Serviços autorizado. A abertura do carregador anula a garantia. Dirija-se ao serviço de atendimento ao cliente do Apex Tool Group.

MANUAL DE UTILIZADOR 47BCYSB30C1 Cleco

Declaração de reserva

O Apex Tool Group reserva-se o direito de alterar, completar ou melhorar o documento ou o produto sem aviso prévio. Sem autorização expressa do Apex Tool Group este documento não pode ser reproduzido de qualquer forma, seja por inteiro ou parcialmente, ou ser transmitido em outra linguagem natural ou eletrônica ou a um portador de dados eletrônico, mecânico, óptico ou de outra natureza.

1 Segurança

ATENÇÃO!

Leia todas as instruções de segurança e indicações.

Falhas no cumprimento das instruções de segurança e outras indicações podem resultar em choque elétrico, incêndio e/ou ferimentos graves.

1.1 Representação das notas

Os avisos são identificados por uma palavra sinalizadora e um pictograma:

• A palavra sinalizadora indica o grau de gravidade e a probabilidade da ocorrência do respectivo perigo.
• O pictograma indica o tipo de perigo.

ATENÇÃO!

Situação potencialmente perigosa para a saúde das pessoas.

A não observância deste aviso pode resultar em ferimentos graves.

CUIDADO!

Situação possivelmente prejudicial para a saúde das pessoas ou possíveis danos materiais ou ao meio ambiente. A não observância deste aviso pode resultar em ferimentos, danos materiais ou ambientais.

Indicações gerais,

contém dicas de aplicação e informações úteis, mas não avisos sobre perigos.

1.2 Símbolos no produto

Leia este manual antes de comissionamento.

Lag fusível Usar só em interiores

Usado bens elétricos sempre para reciclagem.

Duplo isolamento Apenas para países da UE:

De acordo com a diretriz europeia 2002/96/CE, ferramentas elétricas já fora de uso e, de acordo com a diretriz europeia 2006/66/CE, pilhas/baterias gastas ou com defeito devem ser recolhidas separadamente e reencaminhadas para uma reciclagem ecologicamente responsável.

1.3 Princípios para as práticas de trabalho seguro

É imprescindível ler com atenção e compreender o manual de instruções antes do carregador ser colocado em serviço. A não observância das instruções a seguir pode dar origem a choque elétrico, incêndio, bem como ferimentos graves.

CUIDADO!

Segurança elétrica

→ Não opere o carregador se a carcaça ou o conector de rede estiverem danificados.
→ Não utilize baterias danificadas.
→ Não abra o carregador.
→ Não altere a construção do carregador.
→ Opere o carregador somente em espaços internos e secos.
→ Proteja o carregador contra umidade e chuva.
→ Em hipótese alguma opere o carregador em condições ambientais adversas (por exemplo, gases inflamáveis, solventes, pó, vapores, umidade).

Local de trabalho

→ Verifique se há espaço suficiente no local de trabalho.
→ Mantenha o local de trabalho limpo e seco.

1.4 Utilização conforme o previsto

O carregador foi desenvolvido exclusivamente para o carregamento de baterias de íons de lítio do Apex Tool Group

• n° de referência 936400PT
• n° de referência 935377.

1.5 Escopo de fornecimento

Verifique se há danos de transporte e se o escopo de fornecimento está completo:

1 carregador 1 cabo de rede GB
1 cabo de rede UE 1 manual de instruções
1 cabo de rede NA

1.6 Transporte

Transporte e armazene o carregador na embalagem original. A embalagem é reciclável.

2 Descrição do produto

2.1 Descrição geral

• Detecção automática de bateria conectada.
• A detecção automática de bateria carregada garante resultados de carga otimizados.
• Detecção automática de bateria com defeito.
• O tempo de pós-carga garante máximo tempo de funcionamento da bateria.
• Indicador ótico de carga
• Proteção contra sobrecarga
• Pode ser usado no mundo inteiro devido à grande faixa de entrada (85 – 270 Vca / 50 – 60 Hz).
• O monitoramento de tensão impede a descarga profunda ou curto-circuito da bateria.

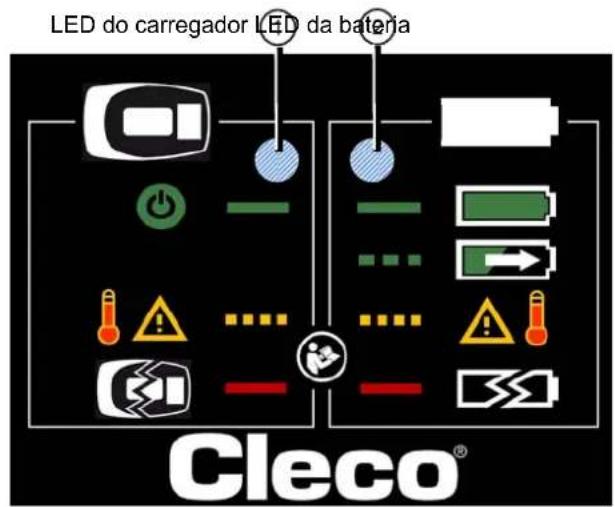

2.1.1 Visor de LED

Símbolo Cor do LED
	Desligado
	Verde
	Laranja
	Vermelho

2.1.2 Mensagens de status

[626X]LEDCarregador	Símbolo Status		a	Símbolo Status
		Desligado Desligado - ser	—		tato com a bateria
Luz contínua Há alimentação de		rede	Luz contínua A b		gada
Intermitente 2 Hz	Falha no carregador,	consulte 4 Localização de falhas, página 63	Intermitente 1 Hz A		docarregada
Luz contínua Def		consulte 4 Localização de falhas, página 63	Intermitente 2 Hz –	Apenas para 44	V –Falha na bateria consulte 4 Localização de falhas, página 63
				—	consulte 4 Localização de falhas, página 63

3 Colocação em serviço

ATENÇÃO!

Risco de explosão de uma bateria de terceiro

→ Carregue exclusivamente baterias de íons de lítio Cleco, nº de referência 936400PT ou nº de referência 935377. Nunca carregue outros tipos de bateria.

→ Conecte o carregador na rede elétrica: LED acende-se em verde e sinaliza a presença de alimentação de rede.

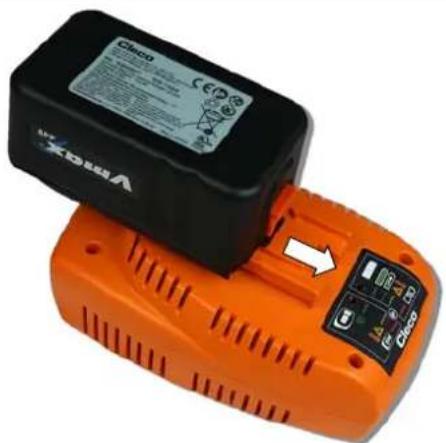

→ Encaixe a bateria no carregador até que o travamento engate com segurança. LED ② pisca em verde e sinaliza o processo de carga.

O LED ② não pode estar piscando em vermelho antes do encaixe.
→ Tome carregador da tomada e conectar após cerca de 1 minuto.

Depois de concluído o carregamento, o carregador desliga automaticamente o processo de carga. LED ② acende-se permanentemente em verde.

4 Localização de falhas

[3x45]LEDCarregador	LEDBateria	Causa Medida
		• Não há tensão de rede• Cabo de rede com defeito• Carregador com defeito	→ Verifique e restabeleça a conexão de rede.→ Substitua cabo de rede.→ Enviar o carregador para Sales & Service Center.
		• Carregador com defeito	→ Enviar o carregador para Sales & Service Center.
		• Bateria defeituosa	→ Enviar a bateria para Sales & Service Center.
	—	• Sem contato com a bateriá• Contatos sujos• Bateria defeituosa	→ Colocar a bateria.→ Limpe os contatos do carregador e da bateria.→ Verifique a bateria e troque-a se for necessário.
		• Carregador + bateria com defeito	→ Não continuar trabalhando com o aparelho defeituoso.→ Substituir o carregador + bateria com defeito.→ Enviar o carregador + bateria com defeito para Sales & Service Center.
		• Falha no carregador:Temperatura muito alta	→ Nenhuma ação necessária:O processo de carga será reiniciado automaticamente após o resfriamento
		– Apenas para 44 V –• Falha na bateria:Temperatura muito alta	→ Nenhuma ação necessária:O processo de carga será reiniciado automaticamente após o resfriamento
		– Apenas para 44 V –• Falha na comunicação → Recolocar a bateria	→ Limpe os contatos do carregador e da bateria.

5 Manutenção

CUIDADO!

→ Limpe o carregador somente com um pano seco e desconectado da rede.

→ Para a limpeza não utilize quaisquer substâncias inflamáveis.

→ Para garantir um funcionamento perfeito do carregador, mantenha os contatos do carregador e da bateria livre de sujeira.

6 Serviço

Em caso de reparo, envie o carregador completo para Sales & Service Center! O reparo só pode ser executado por pessoal autorizado. A abertura do carregador implica na perda da garantia.

7 Dados técnicos

Características Dados
Tensão de alimentação 85 ... 270 VAC
Frequência de rede 47 ... 64 Hz
Eficiência 110 Vca	>90 %
	>93 %
230 Vca
Corrente máx. de alimentação 110 Vca	1 A
	0,5 A
230 Vca
Perda de potência em "Stand-By" a 110 Vca	5 W
	4 W
230 Vca
Tensão nominal da bateria 44/26 Vcc
Tensão no final do carregamento	50,4/29,0 Vcc ± 1%
Tensão em circuito aberto, sem bateria	Máx. 1 Vcc
Corrente de carga	máx. 2000 mA ± 10%
Classe de proteção	IP30
Peso, sem cabo	0,82 kg
Temperatura ambiente em operação	0 ... +40 °C
Umidade relativa do ar em operação	0 ... 90%, não condensado
Temperatura de armazenamento	-20 a +60 °C
Umidade relativa do ar, depósito	0 ... 80%, não condensado
Tempo de armazenamento	100.000 h
Expectativa de vida 60.000 h

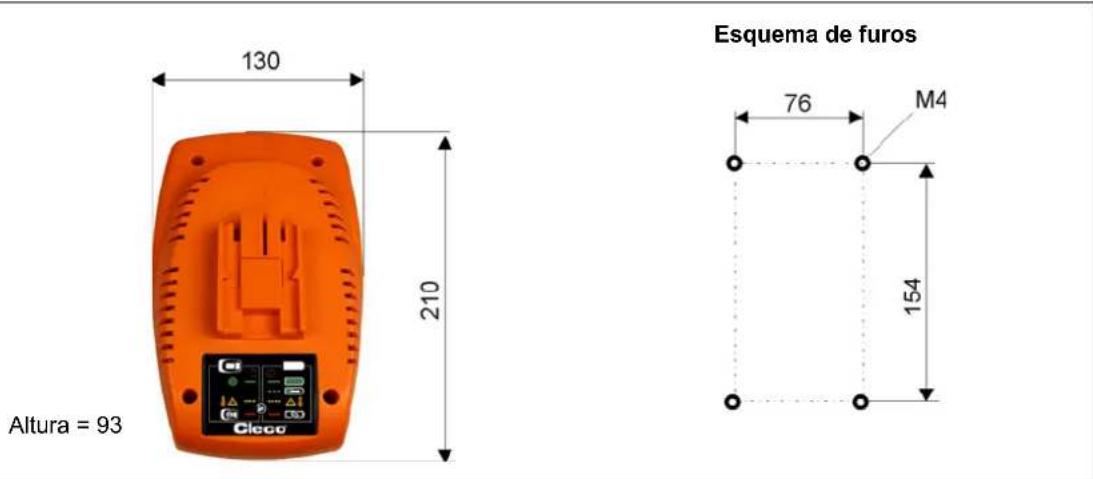

7.1 Dimensões em mm

Altura = 93

8 Descarte

CUIDADO!

Ferimentos e danos ambientais em razão de descarte não adequado.

Os componentes e materiais auxiliares do carregador ocultam riscos para a saúde e o ambiente.

→ Separe os componentes da embalagem e descarte-os por tipo.
→ Observe as disposições locais em vigor.
→ Entregue o carregador, bem como as baterias com defeito/gastas no posto de coleta de sua empresa ou no Sales & Service Center.
→ Nunca descarte as baterias no lixo doméstico, jogue-as no fogo ou em líquidos.
