INSTRUKCJA OBSŁUGI POWER 2000 MAX MSW

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładnie tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Stacja zasilania
Model	MSW-POWER 1500 MAX	MSW-POWER 2000 MAX
Napięcie zasilania [V~] / częstotliwość [Hz]	230/50
Moc ciągła [W]	1500	2000
Moc szczytowa [W]	3000	4000
Klasa ochrony IP	IP20
Ładowanie z sieci	AC100-240V, 50Hz, 200W
Ładowanie solarne	Maks. 200 W
Wymiary [szerokość x głębokość x wysokość; mm]	480 x 190 x 195	190 x 590 x 200
Cieżar [kg]	20.65	25.7

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.

Przed użyciem należy zapoznać się z instrukcją.

Produkt podlegający recyklingowi.

UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ!

Ogólny znak ostrzegawczy.

UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do:

Stacja zasilania

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikolwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem.
c) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
d) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.
e) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności!
f) Nie wolno dopuszczać do zamoczenia urządzenia. Ryzyko porażenia prądem!

2.2. Bezpieczeństwo w miejscu pracy

a) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów.
b) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.
c) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
d) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
e) Urządzenie używać w dobrze wentylowanej przestrzeni.
f) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
g) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
h) Urządzenie trzymać z dala od dzieci i zwierząt.
i) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! Należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługować urządzenie.
c) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.

b) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
c) Urządzenie należy chronić przed dziećmi.
d) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
e) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie osłon lub odkręcać śrub.
f) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.
g) Nie należy pozostawiać włączonego urządzenia bez nadzoru.
h) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
i) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
j) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
k) Trzymać urządzenia z dala od źródeł ognia i ciepła.

UWAGA! Pomimo, iż urządzenie zostało zaprojektowane tak, aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Ta stacja zasilania składa się z baterii litowej wielokrotnego ładowania, obwodu falownika i systemu zarządzania baterią (BMS). Obsługuje ładowanie wejściowe AC i DC przez źródło zasilania, panel słoneczny, a także może rozładowywać się przez AC i DC, zapewniając wygodne, wydajne i bezpieczne zasilanie podczas podróży, awarii zasilania itp.

Produkt jest przeznaczony tylko do użytku domowego.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

3.1. Opis urządzenia

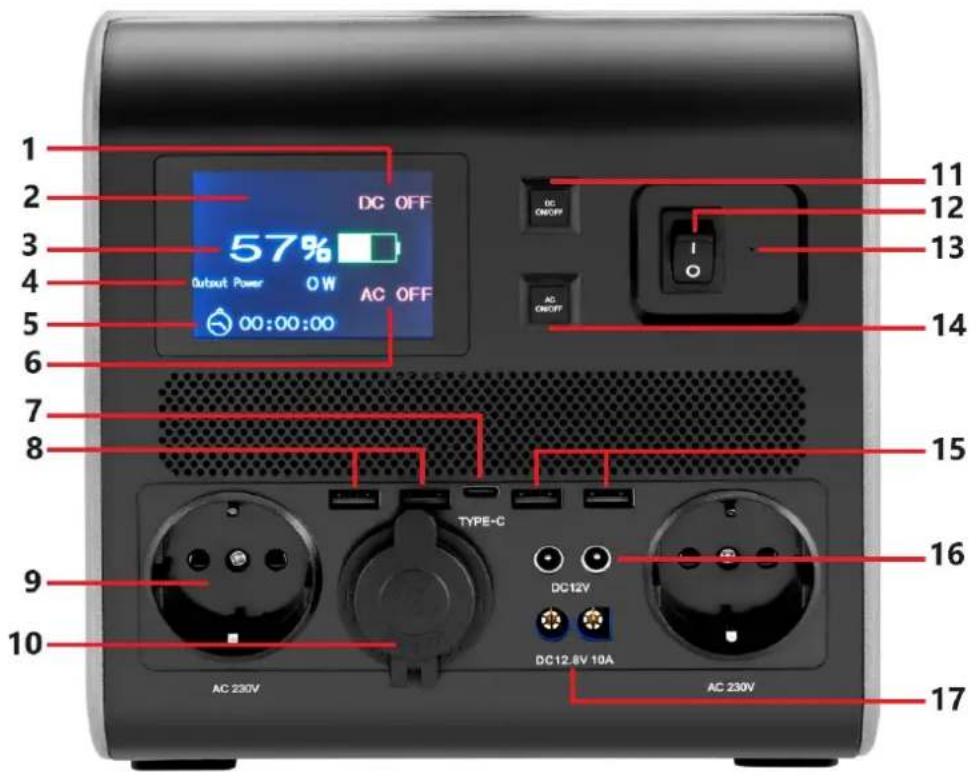

PRZÓD:

1 2 3 4 5 6 7 8 9 10 DC OFF 57% Output Power 0W AC OFF 00:00:00 DC ON/OFF AC ON/OFF 11 12 13 14 15 16 TYPE-C DC12V DC12.8V 10A AC 230V AC 230V 17

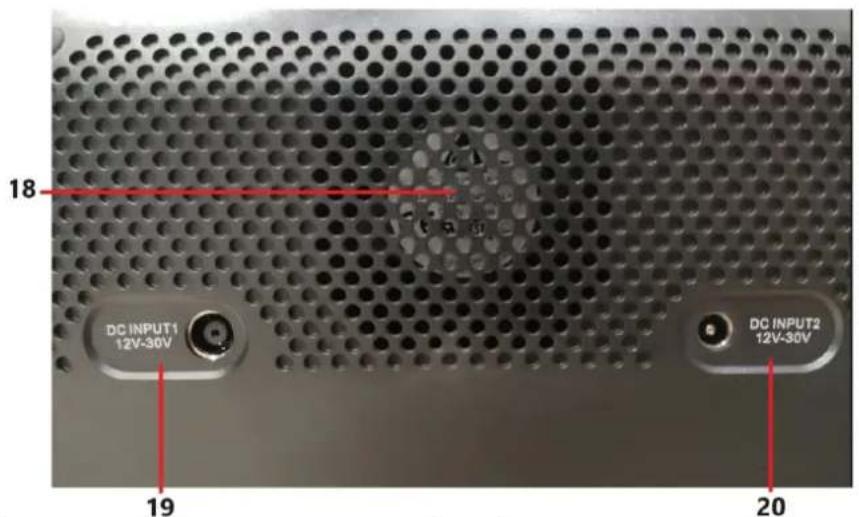

TYŁ:

18 DC INPUT1 12V-30V 19 DC INPUT2 12V-30V 20

1	Status włączenia/wyłączenia DC	10	Gniazdo zapalniczki samochodowej DC 12V
2	Wskaźnik ładowania AC (niewidoczny na zdjęciu)	11	Przycisk włącznika DC
3	Wskaźnik poziomu naładowania akumulatora	12	Przełącznik zasilania
4	Moc wyjściowa AC	13	Wskaźnik włączenia zasilania
5	Czas pracy	14	Przycisk włącznika AC
6	Status włączenia/wyłączenia AC	15	Porty wyjściowe USB
7	Port wyjściowy USB TYPE-C	16	Porty wyjściowe DC 12 V
8	Porty wyjściowe USB	17	Port EC5 12 V
9	Gniazda wyjściowe AC 230V	18	Wentylator chłodzący
19	Port ładowania prądem stałym 7909	20	Port ładowania DC 5521

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C, a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

3.3. Praca z urządzeniem

1. Korzystanie ze stacji zasilania

a) Nacisnąć przełącznik zasilania (12), aby włączyć stację zasilania, a wskaźnik (13) uruchomi się.
b) Tryb pracy AC: Nacisnąć przycisk AC ON/OFF (14), aby włączyć urządzenie, a na wyświetlaczu pojawi się komunikat AC ON (6).
c) Około 3 sekundy po włączeniu zasilania prądem zmiennym podłączyć jeden koniec kabla do gniazda zasilania prądem zmiennym (9), a drugi koniec do urządzeń elektrycznych.
d) Po zakończeniu korzystania z urządzenia nacisnąć ponownie przycisk AC ON/OFF (14), aby je wyłączyć; na wyświetlaczu pojawi się komunikat AC OFF (6).
e) Tryb pracy DC: nacisnąć przycisk DC ON/OFF (11), aby włączyć tryb DC, na wyświetlaczu pojawi się symbol DC ON (1).
f) Podłączyć jeden koniec kabla do dowolnego portu DC, takiego jak USB-A (8, 15), USB Type-C (7), okrągłego portu DC (16) lub gniazda zapalniczki (10), a drugi koniec kabla do telefonu komórkowego, laptopa, dronu lub innego cyfrowego sprzętu elektronicznego.
g) Po zakończeniu korzystania z urządzenia nacisnąć ponownie przycisk DC ON/OFF (11), aby wyłączyć urządzenie, na wyświetlaczu pojawi się DC OFF (1).

Wyłączyć wyłącznik sieciowy, gdy urządzenie nie jest używane:

Gdy urządzenie nie jest używane, dobrą praktyką jest wyłączanie wyłącznika sieciowego. Pomaga to oszczędzać energię i zapobiega potencjalnym zagrożeniom związanym z pozostawieniem urządzenia włączonego, gdy nie jest potrzebne.

Wyjście AC należy włączać tylko dla urządzeń AC:

Wyjście AC należy włączać tylko wtedy, gdy konieczne jest zasilanie urządzeń AC. Ten krok zapewnia, że falownik, który konwertuje prąd stały na prąd przemienny, jest aktywny tylko wtedy, gdy jest to konieczne. Ciągłe włączanie inwertera może z czasem wyczerpać baterię.

Zarządzanie falownikiem i baterią:

Wbudowany falownik może wyczerpać baterię, jeśli pozostanie uruchomiony przez dłuższy czas. Jest to powszechne zachowanie w urządzeniach z wbudowanym inwerterem. Jeśli falownik jest aktywny, zużywa energię z akumulatora. Aby zapobiec nadmiernemu rozładowaniu baterii, należy wyłączyć falownik, gdy nie są zasilane urządzenia AC.

UWAGI:

a) Gdy moc spadnie poniżej 1%, zarówno AC, jak i DC przestaną działać, wyłączyć przełącznik zasilania, aby chronić baterie przed uszkodzeniem z powodu utraty mocy.
b) Gdy moc jest mniejsza lub równa 10%, symbol poziomu naładowania baterii zmienia kolor z zielonego na czerwony.
c) Gdy poziom naładowania jest mniejszy lub równy 5%, symbol poziomu naładowania baterii miga na czerwono.
d) Jeśli to możliwe, należy w pełni naładować stację zasilania przed dłuższym przestojem. (W przypadku długotrwałego użytkowania należy w pełni naładować stację co najmniej raz na 6 miesięcy).

2. Ładowanie stacji zasilania

a) Ładowanie za pomocą kabla AC (maksymalna moc ładowania: 200 W)
Podłączyć kabel ładujący do gniazdka sieciowego, a następnie podłączyć drugą stronę do portu wejściowego AC przenośnej stacji zasilającej; stan ładowania można zobaczyć na wyświetlaczu LCD (2).
b) ładowanie za pomocą panelu słonecznego (maksymalna moc ładowania: 200 W).
Panel słoneczny jest opcjonalny. Umieścić panel słoneczny w miejscu, w którym dociera do niego jak najwięcej bezpośredniego światła słonecznego.

Stan ładowania można sprawdzić na wyświetlaczu LCD (3). Ładowanie zakończy się po całkowitym naładowaniu akumulatora.

UWAGI:

1. Do ładowania z gniazdka ściennego należy używać wyłącznie ładowarki określonej przez producenta.
2. Do ładowania słonecznego zalecana jest ładowarka słoneczna o następujących parametrach.

- Wyjście DC: 12-30 V Ponad 200 W

- Typ ładowania: MPPT

- Złącze: Złącze męskie DC

Jak korzystać z portu EC5

a) Do wspomagania rozruchu samochodu (do zasilania akumulatora samochodowego), ale przed użyciem tej funkcji należy upewnić się, że pozostała pojemność akumulatora wynosi co najmniej 60%.
b) Należy przestrzegać prawidłowej polaryzacji kabli rozruchowych.
c) Po podłączeniu kabli rozruchowych do stacji zasilania akumulatora, włączyć główny wyłącznik zasilania i nacisnąć przycisk DC, na wyświetlaczu pojawi się komunikat DC ON, odczekać około 10 minut, ponownie nacisnąć przycisk DC, na wyświetlaczu pojawi się komunikat DC OFF, odłączyć zacisk rozrusznika, spróbować przekręcić kluczyk w stacyjce, aby uruchomić samochód.

Opis informacji alarmowych.

a) Przeciążenie

Gdy używana moc wyjściowa jest większa niż określona moc wyjściowa, która może być używana dla danego modelu, w obszarze alarmu zostanie wyświetlony komunikat "OVERLOAD". Konieczne jest zmniejszenie mocy sprzętu elektronicznego. Jeśli w tym czasie wyjście AC jest wyłączone, należy ponownie nacisnąć przycisk AC ON/OFF i ponownie uruchomić urządzenie.

Gdy temperatura wewnętrzna jest wyższa niż 35 stopni Celsjusza lub moc wyjściowa jest wyższa niż moc nominalna, wentylator chłodzący zaczyna działać. Gdy temperatura wewnętrzna jest wyższa niż 80 stopni Celsjusza, włącza się alarm temperatury. Wyjścia AC i DC zostaną wyłączone, a w obszarze alarmu pojawi się komunikat "HI TEMP", co spowoduje natychmiastowe zatrzymanie pracy. Aby ponownie uruchomić urządzenie, należy poczekać, aż temperatura spadnie poniżej 40 stopni Celsjusza.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.
b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrących.
c) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
d) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
e) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
f) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
g) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
h) Do czyszczenia należy używać miękkiej ściereczki.

i) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki), ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
j) Nie czyścić urządzenia substancjami o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi. Może to spowodować uszkodzenie urządzenia.
k) Przed przechowywaniem akumulator musi być ładowany i doładowywany do pełnej pojemności co 6 miesięcy. W przeciwnym razie pojemność baterii nie zostanie przywrócona.

UWAGA:

Niskie temperatury (poniżej zera) mogą mieć wpływ na pojemność akumulatora stacji zasilającej. Nigdy nie należy ładować urządzenia w temperaturach poniżej zera, ponieważ spowoduje to uszkodzenie akumulatora litowo-jonowego, a jego pojemność może nie zostać przywrócona.

USUWANIE ZUŻYTYCH URZĄDZEŃ:

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
