INSTRUKCJA OBSŁUGI HCA63420B BEKO

Proszę najpierw przeczytać tę instrukcję obsługi!

Szanowny Kliencie,

dziękujemy za wybranie urządzenia marki Beko. Mamy nadzieję, że zakupione urządzenie, wyprodukowane z zapewnieniem wysokiej jakości przy użyciu najnowszych technologii, okaże się w pełni zadowalające. W tym celu przed użyciem urządzenia należy uważnie przeczytać całą instrukcję obsługi oraz dołączone dokumenty i zachować je do wglądu na przyszłość. Przekazując urządzenie innemu użytkownikowi, należy dołączyć również niniejszą instrukcję. Należy postępować zgodnie z instrukcjami, zwracając uwagę na wszystkie informacje i ostrzeżenia zamieszczone w niniejszym dokumencie.

Należy pamiętać, że niniejsza instrukcja może odnosić się także do innych modeli. Różnice pomiędzy modelami są wyraźnie opisane w instrukcji.

Znaczenie symboli

W różnych częściach niniejszej instrukcji obsługi stosowane są następujące symbole:

Ważne informacje i przydatne wska- zówki dotyczące użytkowania.

OSTRZEŻENIE: Ostrzeżenia przed niebezpiecznymi sytuacjami zagrażającymi życiu i mieniu.

Niebezpieczeństwo pożaru.

Ostrzeżenie przed porażeniem prądem.

Urządzenie zostało wyprodukowane w przyjaznych środowisku, nowoczesnych zakładach bez negatywnego wpływu na przyrodę.

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

1.1 Ogólne zasady dotyczące bezpieczeństwa

Ważne zasady dotyczące bezpieczeństwa Przeczytaj je uważnie i zachowaj na przyszłość Rozdział ten zawiera instrukcje zachowania bezpieczeństwa, które pomogą chronić się przed ryzykiem pożaru, porażenia prądem elektrycznym, wycieku mikrofal, obrażeniami ciała lub szkodami w mieniu. Nieprzestrzeganie tych instrukcji spowoduje unieważnienie gwarancji.

- Produkty firmy Beko spełniają wszystkie wymogi stosownych norm bezpieczeństwa. W przypadku jakiegokolwiek uszkodzenia urządzenia lub przewodu zasilającego, aby uniknąć wszelkich zagrożeń, należy oddać je do naprawy lub wymiany przez sprzedawcę, punkt serwisowy lub specjalistę albo autoryzowany serwis. Błędna lub niefachowa naprawa może być niebezpieczna i powodować zagrożenie dla użytkowników.

- To urządzenie jest przeznaczone do użytku domowego i podobnych zastosowań, na przykład:

- na zapleczu kuchennym przez personel sklepów, biur i innych

miejsc pracy;

• w gospodarstwach rolnych;
• do użytku przez klientów hoteli i innych obiektów noclegowych;
• w pensjonatach.

- Urządzenie należy stosować tylko zgodnie z jego przeznaczeniem, w sposób opisany w niniejszej instrukcji.

- Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku nieprawidłowej instalacji lub niewłaściwego stosowania produktu.

- Urządzenie może być obsługiwane przez dzieci w wieku 8 lat i starsze, osoby o ograniczonych możliwościach fizycznych, postrzegania lub umysłowych, a także osoby bez doświadczenia lub wiedzy w zakresie obsługi urządzenia, o ile będą one pod nadzorem lub zostaną szczegółowo poinstruowane o bezpiecznym korzystaniu z urządzenia i zrozumieją potencjalne zagrożenia.

- Nie należy pozwalać dzieciom bawić się urządzeniem. Dzieci nie mogą czyścić ani konserwować urządzenia bez nadzoru.

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

• Minimalna odległość pomiędzy powierzchniami podpor garnków znajdującymi się na szczycie kuchenki a najniższą częścią produktu musi wynosić co najmniej 65 cm.
• Jeżeli w instrukcji instalacji gazowej płyty kuchennej podano odległość większą, wówczas należy zastosować wskazaną wartość.
• Zasilanie z domowej sieci elektrycznej musi być zgodne z informacjami podanymi na tabliczce znamionowej urządzenia.
• Urządzenia nie wolno nigdy używać, jeśli przewód zasilający lub samo urządzenie są uszkodzone.
• Aby zapobiec uszkodzeniu przewodu zasilającego, nie wolno dopuścić do jego ściskania, zginania lub ocierania o ostre krawędzie. Trzymaj przewód zasilający z dala od gorących powierzchni i otwartego ognia.
• Urządzenia można używać tylko wtedy, gdy jest podłączone do gniazda ściennego z uziemieniem.
  OSTRZEŻENIE: Podłącz urządzenie do zasilania dopiero po całkowitym zakończeniu montażu.
• Urządzenie ustaw tak, aby zawsze

był możliwy dostęp do wtyczki.

- Nie należy dotykać lamp, jeśli były włączone przez długi czas. Grozi to poparzeniem dłoni gorącą żarówką.

- Należy stosować się do wymagań dotyczących odprowadzania powietrza wywiewanego (to ostrzeżenie nie dotyczy sytuacji korzystania z okapu bez przewodu spalinowego).

- Okap należy uruchamiać po ustawieniu garnka, patelni itp. na płycie grzewczej. W przeciwnym wypadku wysoka temperatura może doprowadzić do zniekształcenia niektórych części produktu.

- Okap należy wyłącaźć przed zdjęciem garnka, patelni itp. z płyty grzewczej.

- Nie pozostawiać rozgrzanego oleju na płycie grzewczej. Garnki z gorącym olejem mogą się zapalić samoczynnie.

- Należy uważać na zasłony i inne elementy osłaniające okna, ponieważ olej może zapalić się samoczynnie podczas smażenia np. frytek.

- Filtr tłuszczu należy wymieniać co najmniej raz w miesiącu. Filtr we-

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

glowy należy wymieniać co naj- mniej raz na 3 miesiące.

• Produkt należy czyścić zgodnie z instrukcją obsługi. Czyszczenie w sposób niezgodny z instrukcją obsługi może prowadzić do ryzyka pożaru.
• Zabrania się stosowania materiałów filtracyjnych nieodpornych na ogień zamiast właściwych filtrów.
• Należy stosować wyłącznie oryginalne lub zalecane przez producenta części zamienne.
• Nie uruchamiać produktu bez zamontowanego filtra ani nie wyjmować filtrów z pracującego okapu.
• W razie pojawienia się płomieni odłączyć produkt oraz urządzenia kuchenne od zasilania.
• W razie pojawienia się płomieni przykryć płomień i w żadnym wypadku nie gasić go wodą.
• Przed każdym czyszczeniem urządzenia i gdy nie jest ono używane należy wyjąć wtyczkę z gniazdka ściennego.
• Podciśnienie w otoczeniu nie może przekraczać 4 Pa (4 × 10 barów) przy równoczesnym działaniu okapu nad elektryczną

płytą grzewczą i urządzeń AGD zasilanych elektrycznie prądem o innych parametrach.

• Jeśli w pomieszczeniu, w którym działa okap, są wykorzystywane urządzenia zasilane olejem opałowym lub gazem, jak np. ogrzewacze pomieszczeń, to wylot spalin z takich urządzeń musi być całkowicie odizolowany lub takie urządzenia muszą być hermetyczne.
• Jako przewody spalinowe należy stosować rury o średnicy 120 lub 150 mm. Rura łącząca musi być moźliwie jak najkrótsza i mieć jak najmniej kolanek.

Niebezpieczeństwo zadła- wienia! Wszystkie materiały opakowaniowe należy trzymać z dala od dzieci.

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

OSTRZEŻENIE: Jeśli jest to okap nad kuchnią, jego wystające części mogą się nagrzewać.

• Wylotu produktu nie wolno przyłączać do kanałów powietrznych, które odprowadzają inny dym.
• Wentylacja w pomieszczeniu może być niewystarczająca w przypadku równoczesnego korzystania z okapu nad elektryczną płytą grzewczą oraz urządzeń zasilanych gazem lub innymi paliwami (niniejsze ostrzeżenie może nie dotyczyć urządzeń, które odprowadzają powietrze z powrotem do pomieszczenia).

- Przedmioty znajdujące się na produkcie mogą spaść. Nie stawiać żadnych przedmiotów na produkcie.

- Nie flambirować bezpośrednio nad urządzeniem.

OSTRZEŻENIE: Przed zamon-towaniem okapu usunąć folię ochronną.

- Nie wolno pozostawiać otwartego ognia pod działającym okapem

- Frytkownice trzeba stale obserwować w trakcie użytkowania: przegrzany olej może zająć się płomieniem.

1.2 Zgodność z dyrektywą WEEE i pozbywanie się zużytych wyrobów:

Wyrób ten jest zgodny z dyrektywą Unii Europejskiej w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE) (2012/19/UE). Wyrób opatrzony jest symbolem klasyfikacyjnym dla zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Symbol ten oznacza, że produktu nie należy utylizować z innymi domowych śmieciami po zakończeniu okresu użytkowania. Zużyte urządzenie należy oddać do oficjalnego punktu odbioru zajmującego się recyklingiem urządzeń elektrycznych i elektronicznych. Aby odnaleźć tego typu miejsce, należy skontaktować się z lokalnymi władzami lub sprzedawcą, u którego zakupiono produkt. Każde gospodarstwo domowe odgrywa ważną rolę w odzyskiwaniu i recyklingu starych urządzeń.

Odpowiednia utylizacja zużytego urządzenia pomaga zapobiegać potencjalnie negatywnym konsekwencjom dla środowiska i zdrowia ludzi.

1 Waźne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

1.3 Zgodność z dyrektywą RoHS

Zakupiony wyrób jest zgodny z dyrektywą RoHS Unii Europejskiej (2011/65/UE). Nie zawiera szkodliwych ani zakazanych materiałów wyszczególnionych w tej Dyrektywie.

1.4 Informacje o opakowaniu

Materiały, w które opakowany jest produkt zostały wyprodukowane z surowców uzyskanych w procesie recyklingu zgodnie z krajowymi

przepisami z zakresu ochrony środowiska. Nie należy utylizować materiałów opakowaniowych wraz z innymi odpadami domowymi. Należy oddać je w jednym z punktów zbiórki materiałów opakowaniowych wyznaczonych przez władze lokalne.

2 Ogólny wygląd

2.1 Przegląd

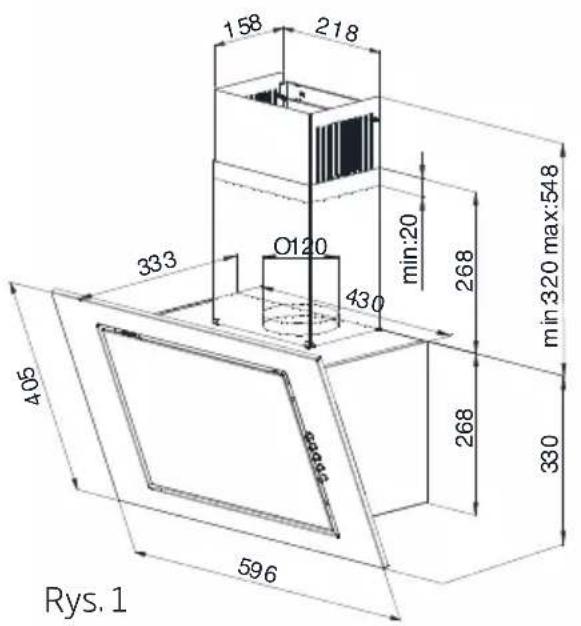

158 218 min:20 333 O120 430 min 320 max:548 405 596 330 Rys. 1

1 2 3 4 5 6

Rys. 2

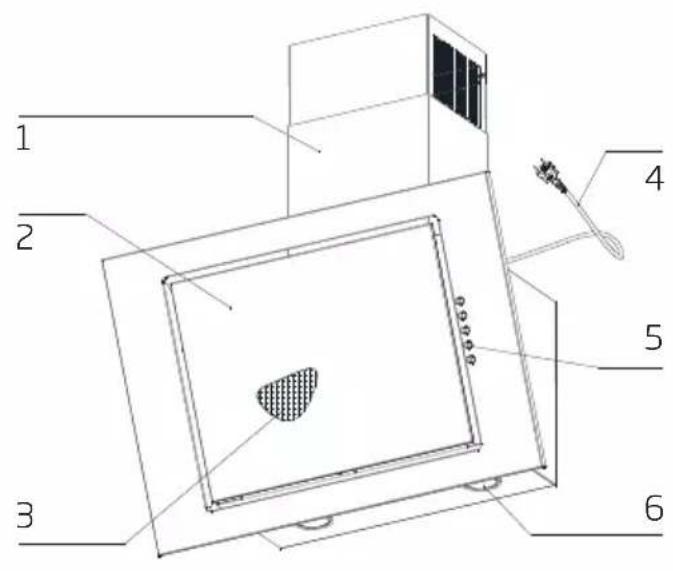

1. Klapa zamykająca
2. Komin
3. Kabel zasilający
4. Aluminiowy filtr przeciwtłuszczowy
5. Oświetlenie
6. Mechanizm sterujący

2.2 Dane techniczne

Model	HCA62321B
Napięcie i częstotliwość zasilania	220-240 V 50 Hz
Moc lampy (W)	6 W
Moc silnika (W)	115 W
Przepływ powietrza ( m^3/h ) - 3. Poziom	310
Klasa izolacji silnika	Klasa F
Klasa izolacji	Klasa II

3 Korzystanie z urządzenia

3.1 Korzystanie z przełącznika kołyskowego

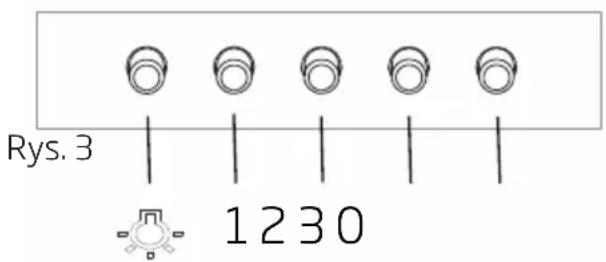

Rys. 3 1230

Okap jest wyposażony w mechanizm sterujący.

• Naciśnięcie „0” - wyłącza okap.
• Naciśnięcie „1” - powoduje włączenie okapu z minimalną prędkością.
• Naciśnięcie „2” - powoduje włączenie okapu ze średnią prędkością.
• Naciśnięcie „3” - powoduje włączenie okapu z maksymalną prędkością.

Większa prędkość oznacza większy przepływ powietrza.

•Naciśnij - aby włączyć światło. Naciskanie ponownie, aby wyłączyć światło.

3.2 Jak zaoszczędzić energię?

• Upewnij się, że wlot powietrza jest wystarczający, aby okap działat sprawnie i przy niskim poziomie hałasu podczas gotowania.
• Ustaw poziom wentylatora zgodnie z gęstością pary w kuchni. Używaj najwyższego poziomu tylko w razie potrzeby. Niższy poziom oznacza mniejsze zużycie energii.
• Jeśli przewidujesz, że podczas gotowania wytworzy się gęsta para, wybierz wcześniej wyższy poziom wentylatora. Konieczne jest znacznie dłuższe działanie okapu, aby usunąć dym już rozprzestrzeniony w kuchni.
• Wyłącz okap, gdy nie jest używany.
• Filtr należy czyścić lub wymieniać w podanych odstępach czasu, co zwiększa wydajność wentylacji i eliminuje ryzyko pożaru.

3.3 Obsługa okapu

• Okap jest wyposażony w silnik o różnych prędkościach.
• Aby uzyskać lepszą wydajność, zalecamy używanie niskich prędkości w normalnych warunkach oraz dużych prędkości, gdy zapach i opary są nasilone.
• Możesz uruchomić okap, naciskając przycisk żądanego poziomu prędkości. (1,2,3)
• Możesz oświetlić obszar gotowania, naciskając przycisk lampy. (☐)

3.4 Wymiana lampy

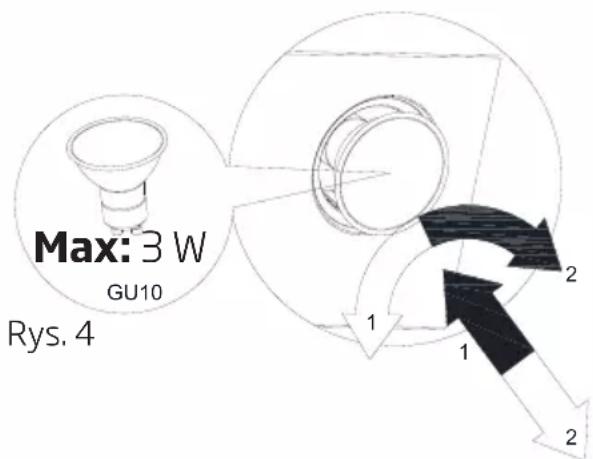

Max: 3 W GU10 Rys. 4 1 1 2 2

Symbol Symbol

Odłączyć okap od zasilania. Urządzenie jest wyposażone w lampy LED o mocy 3 W.

Przed wymianą żarówek odłącz okap od zasilania.

Nie dotykaj gorących żarówek.

Uważaj, aby nie dotknąć wymien- ionej żarówki bezpośrednio rękami.

Należy zamawiać lampy od autoryzowanych przedstawicieli serwisowych.

4 Czyszczenie i konserwacja

Przed czyszczeniem i konserwacją należy odłączyć urządzenie od zasilania lub wyłączyć główny wyłącznik lub poluzować bezpiecznik zasilający okap.

Nieprzestrzeganie przepisów dotyczących czyszczenia urządzenia i wymiany filtrów może powodować ryzyko pożaru. Dlatego zaleca się przestrzeganie podanych wytycznych. Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia silnika lub pożary spowodowane niewłaściwym użytkowaniem.

Czyścić tylko szmatką zwilżoną neutralnym detergentem. Nie czyść za pomocą narzędzi lub instrumentów. Nie używaj produktów ściernych. Nie używaj alkoholu

4.1 Czyszczenie aluminiowego filtra przeciwtłuszczowego

Filtr wychwytuje cząsteczki oleju w powietrzu. Zaleca się czyszczenie filtra co miesiąc przy normalnych warunkach użytkowania. Najpierw wyjmij filtry przeciwtłuszczowe. Umyj filtry detergentem, opłucz je wodą i zamontuj ponownie po wyschnięciu. Aluminiowe filtry przeciwtłuszczowe mogą się odbarwić podczas mycia; jest to normalne i nie musisz zmieniać filtra.

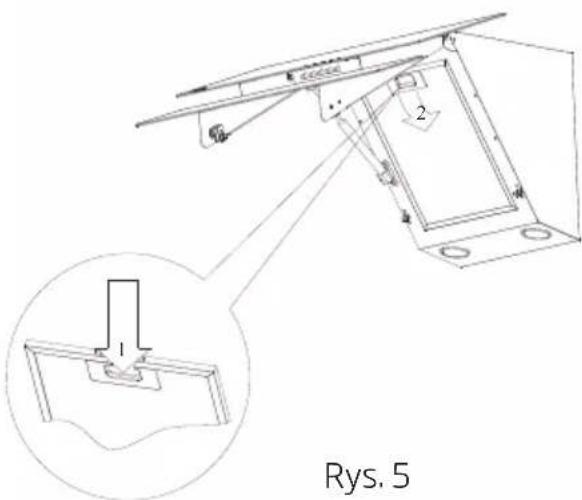

Rys. 5

Filtr przeciwtłuszczowy można myć w zmywarce

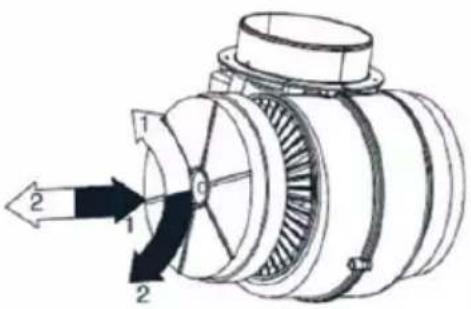

4.2 Wymiana filtra węglowego (tryb cyrkulacji powietrza)

Okap może być wyposażony w filtr z węglem aktywnym. Filtr węglowy jest stosowany tylko wtedy, gdy okap nie jest podłączony do kanału wentylacyjnego.

W każdym razie konieczna jest wymiana filtra węglowego co najmniej co 3 miesiące.

OSTRZEŻENIE: Filtru węglowego się nie myje.

OSTRZEŻENIE: Filtr węglowy jest dostępny w autoryzowanych serwisach.

5 Ustawienie urządzenia

OSTRZEŻENIE

Przed ustawieniem przeczytaj instrukcje bezpieczeństwa.

5.1 Instalacja akcesoriów

OSTRZEŻENIE

Niezainstalowanie śrub lub elementu mocującego zgodnie z niniejszą instrukcją może spowodować zagrożenie elektryczne.

1 - 0kap
2-Komin
3- Instrukcja obsługi
4- 4 x ∅ 5 x 45 Šruba
5- 6 x ∅ 8 x 40 Zaślepka gwintowana
6- 2 x ∅ 3,9 x 9,5 Śruba
7- ∅150/120mm Redukcja Adapter
8- Klapa zwrotna

5 Ustawienie urządzeni

5.2 Instalacja okapu

Niezgodne z instrukcją zastosowanie śrub lub elementów mocujących może grozić porażeniem prądem elektrycznym.

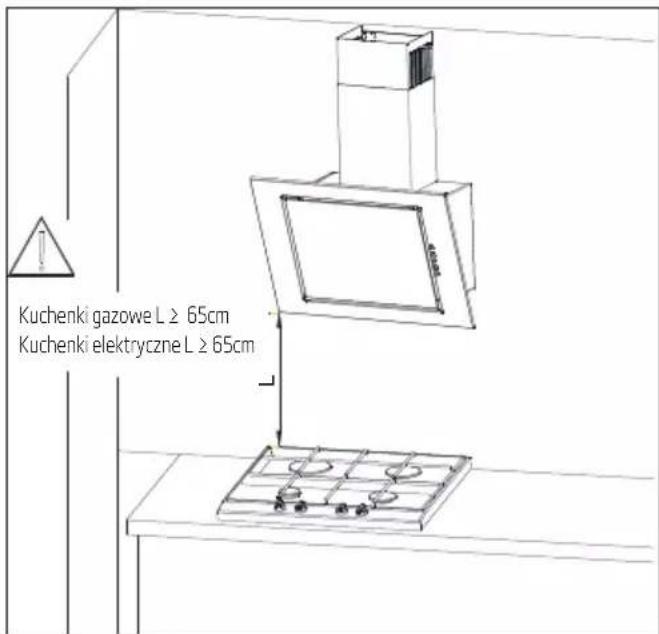

Minimalna odległość zawieszenia okapu między powierzchnią, na której znajdują się naczynia na urządzeniu grzewczym (kuchenka gazowa, elektryczna), a najniższą częścią okapu kuchennego (Rys.3) powinna wynosić, nie mniej niż 65 cm dla kuchenek o zasilaniu elektrycznym i nie mniej niż 65 cm dla kuchenek gazowych. Jeżeli w instrukcji obsługi urządzenia grzewczego podana jest większa odległość instalowania okapu kuchennego niż wskazana powyżej, należy dostosować się do takich wskazań. Montaż okapu i osłony kominowej okapu przedstawiony jest na rysunkach (Rys.4 - Rys.9). Okap wyposażony jest w kołki mocujące odpowiednie do większości ścian i sufitów. Podczas montażu należy przestrzegać ogólnie obowiązujących przepisów dotyczących odprowa-dzenia powietrza z pomieszczeń.

Kuchenki gazowe L ≥ 65cm Kuchenki elektryczne L ≥ 65cm

Rys.9 Sugerowana odległo od płyty grzewczej

Przed przystąpieniem do instalacji należy:

• Sprawdzić, czy wymiary zakupionego produktu są dostosowane do wybranego miejsca docelo-wego.
• Odłączyć i usunąć (jeżeli istnieje taka możliwościć) meble znajdujące się w obszarze instalacji okapu, aby uzyskać łatwy dostęp do sufitu lub ściany na której ma być zamontowany okap. Jeśli nie jest to możliwe należy zabezpieczyć elementy znajdujące się w pobliżu wykonywanych prac.
• Sprawdzić, czy w pobliżu strefy montowania okapu znajduje się gniazdko wtykowe i czy można podłączyć okap do przewodu wentylacyjnego odprowadzającego opary na zewnątrz.
• Sprawdzić, czy w miejscach w których będą wykonane wiercenia nie znajdują się przewody instalacyjne (elektryczne, hydrauliczne itp.).
• Wyposażyc się w następujące narzędzia: miarkę, ołówek, wiertarkę /wkrętarkę, wiertło ∅8, śrubokręt, poziomicę.

5 Ustawienie urządzeni

Czynności montażowe:

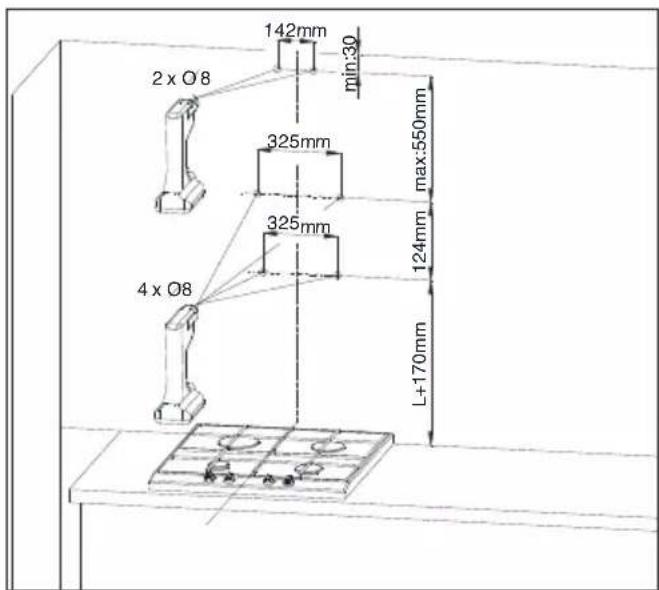

1. Wyznaczyć oś elementu grzewczego i przenieść ją na ścianę gdzie będzie zamontowany okap. Zaznaczyć wszystkie charakterystyczne punkty mocowań okapu. Użyć wiertarki i wywiercić otwory. (Rys. 10)

Rys. 10 Wymiary montażowe

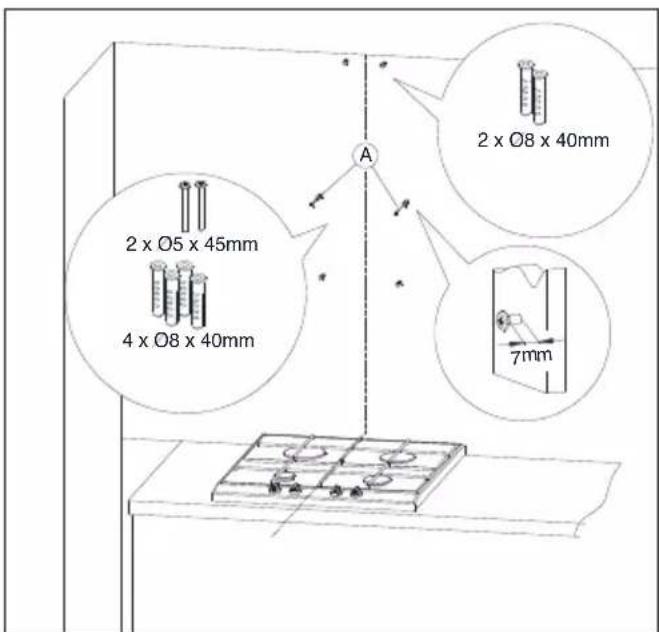

1. W wywiercone otwory włożyć kołki rozporowe. W dwa otwory oznaczone literą A również wkręcić wkręty pozostawiając 7 mm długości wkrętu na zewnątrz kołka (Rys.11).

Rys.11 Montaż kołków rozporowych

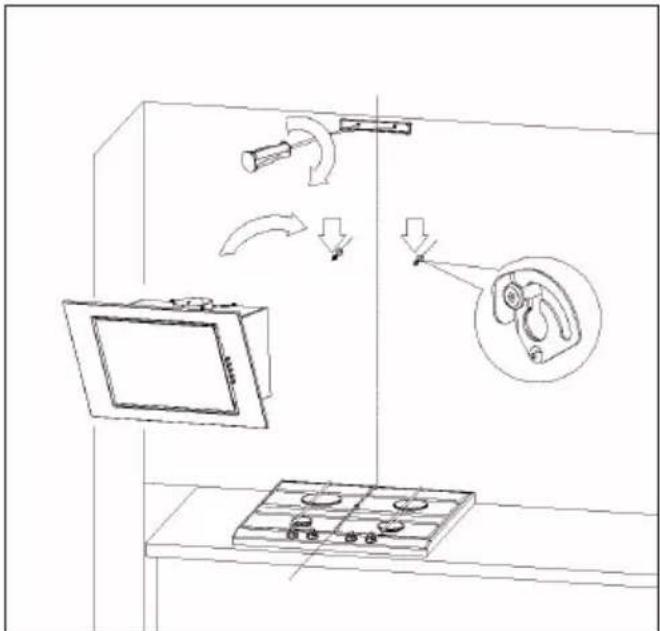

1. Przykręcić uchwyt mocowania osłony kominowej, zawiesić okap kuchenny na dwóch niedokręconych wkrętach (Rys. 12).

Rys.12 Zawieszanie okapu

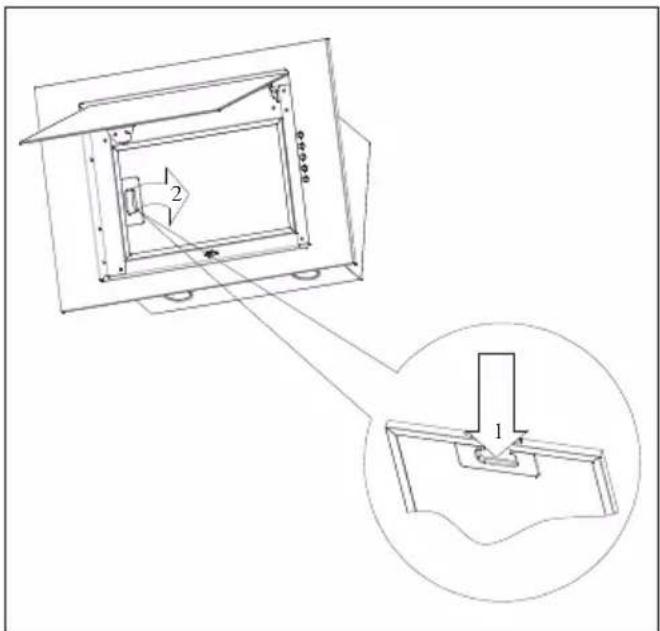

1. Otworzyć klapę okapu i wymontować filtr przeciwtłuszczowy (Rys.13).

Rys.13 Demontaż filtra aluminiowego przec wtłuszczowego.

5 Ustawienie urządzeni

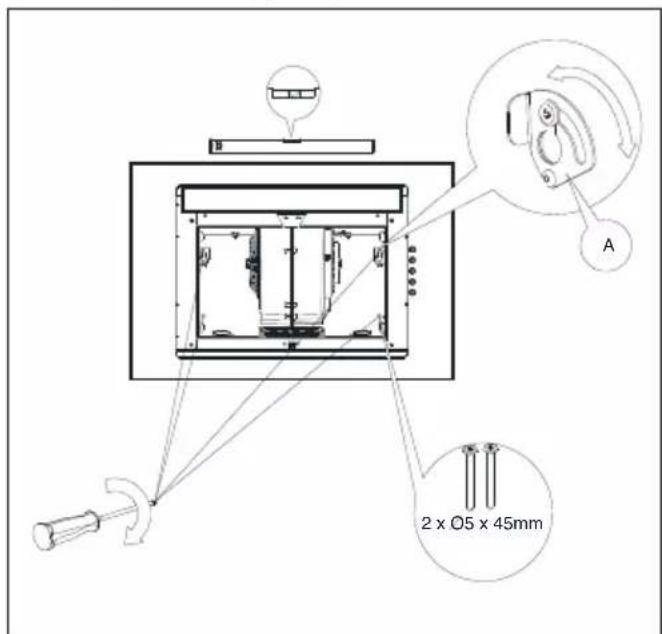

1. Umieścić poziomicę na korpusie okapu kuchennego. Obracając elementem oznaczonym literą A ustawić okap w poziomie zgodnie ze wskazaniem poziomicy, a następnie dokręcić dwa już wkręcone po części wkręty i wkręcić dwa pozostałe (Rys.14).

Rys.14 Ustawianie okapu kuchennego

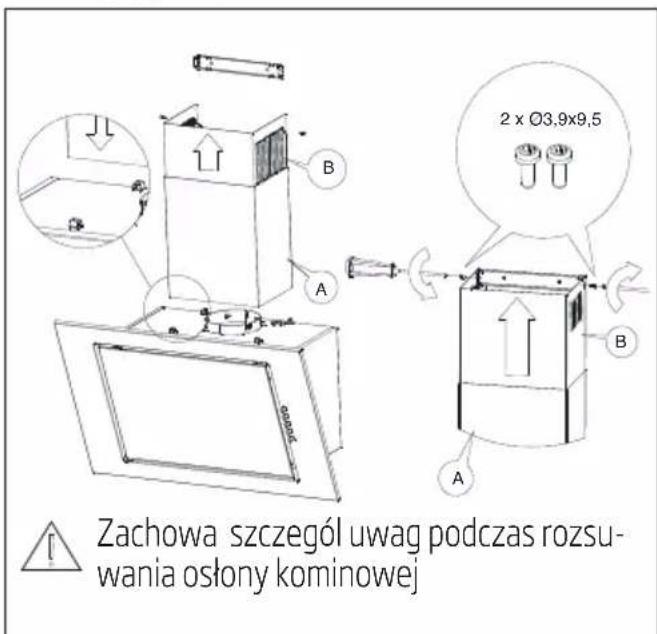

1. Umieścić na korpusie osłonę kominową. Następnie delikatnie wysuwać część okapu oznaczona literą B ku górze, do momentu aż będzie możliwość przykręcenia jej do uchwytu mocowania, wcześniej przymocowanego do ściany (Rys 15).

Zachowa szczegól uwag podczas rozsu- wania osłony kominowej

Rys.15 Montaż osłony kominowej.

Tę operację montażu należy przeprowadzić bardzo ostrożnie, aby nie porysować osłony komina i samego okapu.

5.3 Podłączenie elektryczne

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeżeli okap wyposażony jest we wtyczkę należy ją umieścić w gniazdku wtykowym spełniającym wymagania obowiązujących przepisów i znajdującym się w łatwo dostępnym miejscu. Jeżeli okap nie jest wyposażony we wtyczkę, instalacje okapu należy powierzyć osobie z odpowiednimi uprawnieniami (np. elektrykowi).

6 Rozwiązywanie problemów

Rozwiązywanie problemów	Problem Pomoc
Produkt nie działa. Sprawdź bezpiecznik. Bezpiecznik może być zablokowany, napraw to.
Produkt nie działa. Sprawdź połączenie elektryczne. Napięcie sieciowe powinno wynosić między 220-240 V.
Produkt nie działa. Sprawdź połączenie elektryczne. Sprawdź, czy inne przedmioty w Twojej kuchni działają, czy nie.
Oświetlenie nie działa.	Sprawdź połączenie elektryczne. Napięcie sieciowe powinno wynosić między 220-240 V.
Oświetlenie nie działa.	Sprawdź włącznik oświetlenia. Powinien się znajdować w pozycji „ON”
Oświetlenie nie działa.	Sprawdź lampy. Lampy nie powinny być uszkodzone.
Pobór powietrza jest słaby.	Sprawdź filtr przeciwtłuszczowy. Aluminiowy filtr przeciwtłuszczowy należy czyścić co najmniej raz w miesiącu przy normalnym użytkowaniu.
Pobór powietrza jest słaby.	Sprawdź kanał wentylacyjny. Powinien się znajdować w pozycji „ON”
Pobór powietrza jest słaby.	Sprawdź filtr węglowy. W przypadku produktów z filtrami węglowymi filtr należy wymieniać co 3 miesiące.
