KS4100 - Elektryczny konwektor Concept - Bezpłatna instrukcja obsługi

Typ produktu	Konwektor elektryczny
Marka	Concept
Model	KS4100
Napięcie zasilania	220-240 V ~ 50/60 Hz
Moc nominalna	2000 W
Moc minimalna	1000 W
Tryb ogrzewania	Wysoki (2000 W) / Niski (1000 W)
Regulacja temperatury	Elektroniczna z termostatem
Timer	Tak, regulowany co 1 godzinę
Blokada dziecięca	Tak
Pilot zdalnego sterowania	Tak (w zestawie)
Łączność	WiFi 2,4 GHz, aplikacja Concept Home
Kompatybilność	Android 5.0+ / iOS 9.0+
Instalacja	Na stojaku (przenośna) lub ścienna (stała)
Odległość bezpieczeństwa	100 cm z przodu, 50 cm z tyłu
Odległość od ścian (instalacja ścienna)	15 cm od podłogi, 50 cm od sufitu
Minimalna powierzchnia pomieszczenia	4 m²
Ochrona przed przegrzaniem	Tak (nie przykrywać)
Czyszczenie	Wilgotna gąbka, nie zanurzać
Zastosowanie	Tylko do użytku wewnętrznego
Sezonowa efektywność energetyczna	38%

Często zadawane pytania - KS4100 Concept

Jak zainstalować konwektor na ścianie?

Do montażu ściennego zdemontuj uchwyt z korpusu, wywierć otwory w ścianie w odległości co najmniej 15 cm od podłogi i 50 cm od sufitu, włóż kołki, przymocuj uchwyt za pomocą śrub, a następnie dopasuj otwory konwektora do uchwytu i przymocuj go za pomocą dołączonych śrub.

Jak używać timera?

Naciśnij przycisk Timera: każde naciśnięcie dodaje 1 godzinę pracy. Timer można ustawić na żądany czas.

Jak zablokować urządzenie?

Naciśnij przycisk Blokady na 3 sekundy, aby włączyć blokadę dziecięcą. Aby odblokować, naciśnij ponownie na 3 sekundy.

Jak podłączyć urządzenie do aplikacji Concept Home?

Pobierz aplikację Concept Home z Google Play lub App Store. Upewnij się, że urządzenie jest włączone, a WiFi miga (przytrzymaj przycisk Trybu). Otwórz aplikację, dodaj urządzenie i postępuj zgodnie z instrukcjami, aby wprowadzić swoją sieć WiFi (2,4 GHz) i hasło.

Co zrobić, jeśli urządzenie nie grzeje?

Sprawdź, czy przełącznik boczny jest włączony, a przycisk Wł./Wył. jest aktywny. Upewnij się, że ustawiona temperatura jest wyższa niż temperatura otoczenia. Sprawdź również, czy urządzenie nie jest w trybie czuwania lub czy timer nie jest wyłączony.

Jakie odległości bezpieczeństwa należy zachować?

Urządzenie należy umieścić w odległości co najmniej 100 cm z przodu i 50 cm z tyłu od wszelkich materiałów łatwopalnych (meble, zasłony itp.). Nie umieszczać bezpośrednio pod gniazdkiem elektrycznym.

Czy mogę używać urządzenia w łazience?

Nie, urządzenia nie należy używać w pobliżu pryszniców, wanien, umywalek ani basenów, zgodnie z zasadami bezpieczeństwa.

Jak czyścić urządzenie?

Odłącz urządzenie i pozostaw do ostygnięcia. Wyczyść obudowę lekko wilgotną gąbką. Nigdy nie używaj ściernych środków czyszczących ani nie zanurzaj urządzenia w wodzie.

Czy mogę używać listwy zasilającej lub przedłużacza?

Nie, urządzenia nie wolno podłączać do listew zasilających ani przedłużaczy. Podłącz je bezpośrednio do odpowiedniego gniazdka sieciowego.

Co zrobić, jeśli urządzenie wydziela zapach podczas pierwszego użycia?

Podczas pierwszego użycia może pojawić się lekki zapach spowodowany spalaniem pozostałości produkcyjnych. Wywietrz pomieszczenie i uruchom urządzenie na pełną moc na kilka godzin. Jeśli zapach utrzymuje się, skontaktuj się z autoryzowanym punktem serwisowym.

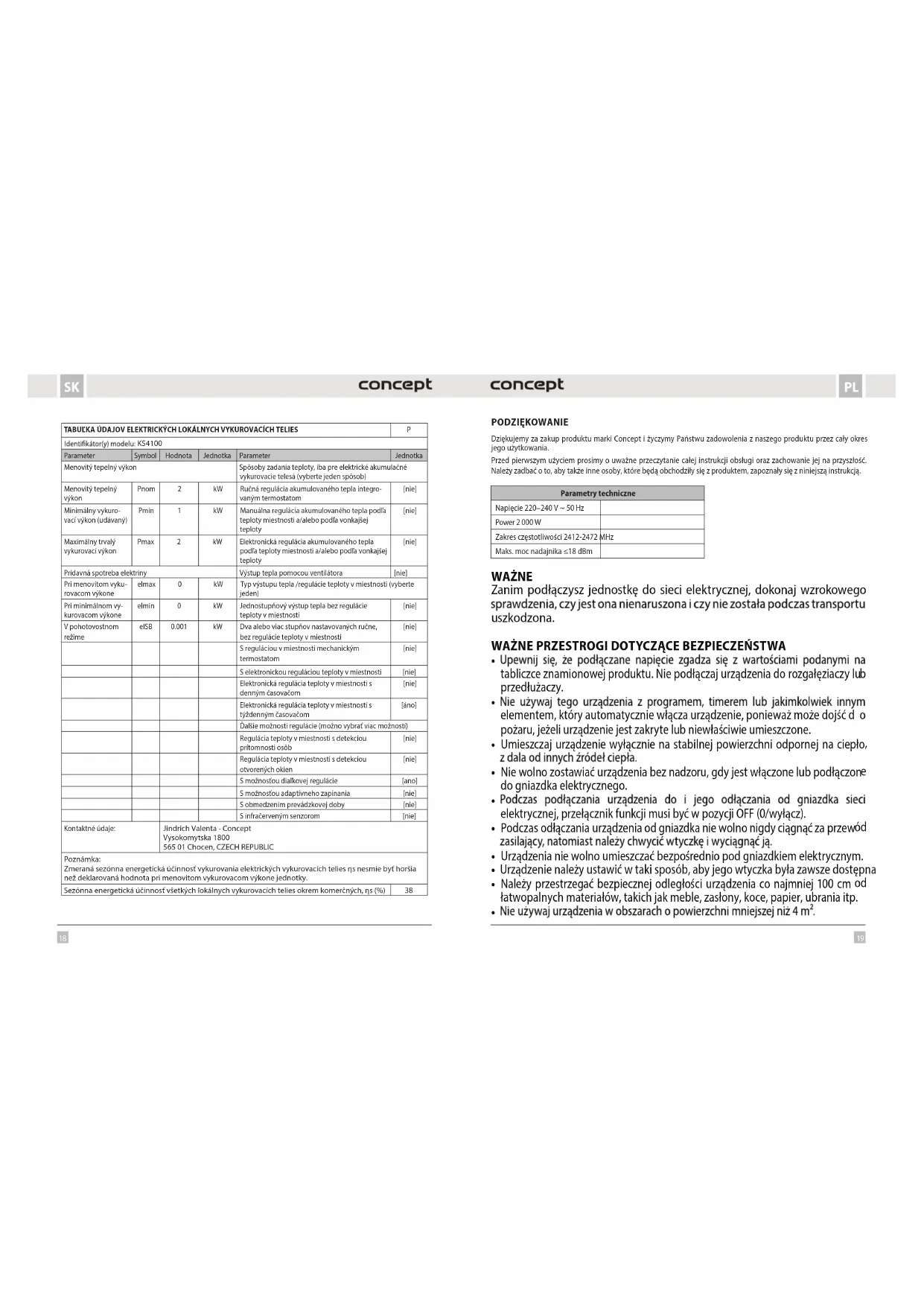

INSTRUKCJA OBSŁUGI KS4100 Concept

Dziękujemy za zakup produktu marki Concept i życzymy Państwu zadowolenia z naszego produktu przez cały okres jego użytkowania.

Przed pierwszym użyciem prosimy o uważne przeczytanie całej instrukcji obsługi oraz zachowanie jej na przyszłość. Należy zadbać o to, aby także inne osoby, które będą obchodziły się z produktem, zapoznały się z niniejszą instrukcją.

Parametry techniczne
Napięcie 220-240 V - 50 Hz
Power 2 000 W
Zakres częstotliwości 2412-2472 MHz
Maks. moc nadajnika ≤18 dBm

WAŻNE

Zanim podłączysz jednostkę do sieci elektrycznej, dokonaj wzrokowego sprawdzenia, czy jest ona nienaruszona i czy nie została podczas transportu uszkodzona.

WAŻNE PRZESTROGI DOTYCZĄCE BEZPIECZEŃSTWA

• Upewnij się, że podłączane napięcie zgadza się z wartościami podanymi na tabliczce znamionowej produktu. Nie podłączaj urządzenia do rozgałęziaczy lub przedłużaczy.
• Nie używaj tego urządzenia z programem, timerem lub jakimkolwiek innym elementem, który automatycznie włącza urządzenie, ponieważ może dojść d o pożaru, jeżeli urządzenie jest zakryte lub niewłaściwie umieszczone.
• Umieszczaj urządzenie wyłącznie na stabilnej powierzchni odpornej na ciepło, z dala od innych źródeł ciepła.
• Nie wolno zostawiać urządzenia bez nadzoru, gdy jest włączone lub podłączone do gniazdka elektrycznego.
• Podczas podłączania urządzenia do i jego odłączania od gniazdka sieci elektrycznej, przełącznik funkcji musi być w pozycji OFF (0/wyłącz).
• Podczas odłączania urządzenia od gniazdka nie wolno nigdy ciągnąć za przewód zasilający, natomiast należy chwycić wtyczkę i wyciągnąć ją.
• Urządzenia nie wolno umieszczać bezpośrednio pod gniazdkiem elektrycznym.
• Urządzenie należy ustawić w taki sposób, aby jego wtyczka była zawsze dostępna
• Należy przestrzegać bezpiecznej odległości urządzenia co najmniej 100 cm od łatwopalnych materiałów, takich jak meble, zasłony, koce, papier, ubrania itp.
• Nie używaj urządzenia w obszarach o powierzchni mniejszej niż 4 m ^2 .

PL

concept

concept

PL

• Pozostaw kratki wlotu i wylotu powietrza wolne (co najmniej 100 cm przed i 50 cm za urządzeniem).
  Uwaga! Kratka wylotu powietrza osiąga podczas pracy temperatury powyżej 80 °C. Nie dotykaj jej, istnieje niebezpieczeństwo poparzenia.
• Nie przenoś urządzenia, gdy jest gorące.
• Nie wolno dotykać gorącej powierzchni. Używaj uchwytów i przycisków.
• Niewolno dopuścić dzieci aniosób ubezwłasnowolnionych do obsługi urządzenia. Urządzenie należy używać poza ich zasięgiem.
• Osoby o ograniczonej zdolności ruchowej, zmniejszonym postrzeganiu zmysłowym, niewystarczającej zdolności umysłowej lub osoby, które nie zapoznały się z obsługą, mogą korzystać z urządzenia tylko pod nadzorem osoby odpowiedzialnej i zapoznanej z obsługą.
• Używając urządzenia w pobliżu dzieci, należy zachować szczególnie ostrożność.
• Nie wolno używać urządzenia jako zabawki.
• Nie zakrywaj urządzenia, ponieważ może to spowodować przegrzanie. Nie używaj je do suszenia prania.
• Nie wieszaj niczego na urządzeniu ani nie umieszczaj niczego przed nim.
• Nie wolno korzystać z urządzenia w sposób inny niż opisany w niniejszej instrukcji.
• Urządzenie może być używane tylko w pozycji pionowej.
• Nie używaj urządzenia w pobliżu prysznica, wanny, zlewu lub basenu.
• Nie używaj urządzenia w środowisku, w którym znajdują się gazy wybuchowe i substancje łatwopalne (rozpuszczalniki, lakiery, kleje itp.).
• Przed przystąpieniem do czyszczenia i po użyciu wyłącz urządzenie, odlącz je od gniazdka elektrycznego i pozostaw do ostygnięcia.
• Utrzymuj urządzenie w czystości, nie pozwól, aby ciała obce przedostawały się do otworów kratek. Mogą one spowodować zwarcie, uszkodzić urządzenie lu b spowodować pożar.
• Urządzenia nie wolno czyścić szorstkimi ani agresywnymi chemicznie substancjami.
• Nie wolno używać urządzenia z uszkodzonym przewodem lub wtyczką. Usterkę należy natychmiast usunąć, zwracając się do autoryzowanego centrum serwisowego.
• Nie używaj urządzenia, jeżeli nie pracuje ono prawidło, zostało upuszczone, uszkodzone lub zanurzone w cieczy. Oddaj je do autoryzowanego serwisu w celu sprawdzenia i naprawy.

• Nie używaj urządzenia w środowisku zewnętrznym.

• Urządzenie jest przeznaczone do użytku domowego, a nie jest przeznaczone do użytku komercyjnego.

• Nie wolno dotykać urządzenia wilgotnymi lub mokrymi rękoma.
• Nie wolno zanurzać przewodu zasilającego, wtyczki ani urządzen ia w wodzie lub w innej cieczy.
• Grzejnika nie wolno mocować do ściany.
• Urządzenia nie wolno używać w pojazdach.
• Nie naprawiaj urządzenia samodzielnie. Skontaktuj się z autoryzowanym centrum serwisowym.
• Z tego urządzenia mogą korzystać dzieci w wieku 8 lat i starsze oraz osoby o ograniczonej sprawności ruchowej lub umysłowej, lub bez odpowiedniego doświadczenia i wiedzy, jeżeli są one nadzorowane lub zapoznały się z instrukcją bezpiecznej obsługi urządzenia i rozumieją ewentualnym zagrożeniom. Czyszczenie ani konserwację wykonywaną przez użytkownika nie mogą wykonywać dzieci, chyba że są one starsze niż 8 lat i pod nadzorem. Dzieci poniżej 8 lat muszą trzymać się poza zasięgiem urządzenia i jego zasilania. Dzieciom nie wolno bawić się z urządzeniem.
• Dzieciom w wieku poniżej 3 lat należy uniemożliwić dostęp do urządzenia, chyba że są one stale nadzorowane.
• OSTRZEŻENIE: Niektóre części tego produktu mogą być bardzo gorące i spowodować oparzenia. Szczególną ostrożność należy zachować w obecności osób wymagających szczególnej troski lub dzieci.
• Dzieci w wieku od 3 do 8 lat mogą włączać i wyłączać urządzenie tylko wtedy, gdy urządzenie znajduje się na swoim miejscu lub jest zainstalowane w normalnej pozycji roboczej, i gdy są nadzorowane albo instruwane, jak bezpiecznie korzystać z urządzenia, i rozumieją powiązane ryzyka. Dzieci w wieku od 3 do 8 lat nie mogą podłączać urządzenia do gniazdka, regulować ani czyścić urządzenia, ani wykonywać konserwacji wykonywanej przez użytkownika.
• Produkt ten jest przeznaczony tylko do dobrze izolowanych pomieszczeń lub okazjonalnych stosowań.

Nieprzestrzeganie instrukcji producenta może doprowadzić do tego że ewentualna naprawa nie zostanie uznana za naprawę gwarancyjną.

1

PL

concept

concept

PL

INSTALACJA (W przypadku używania na podłodze jako urządzenia przenośnego)

Przyłoż nożki do korpusu konwektora i przymocuj je za pomocą dostarczonych śrubek 12 x 4 mm (8 szt.).

MONTAŻ NASCIENNY (W przypadku używania konwektora jako urządzenia nieprzenośnego)

Należy pamiętać, że konwektor musi zostać zainstalowany w odległości co najmniej 15 cm od podłogi i 50 cm od sufitu.

1. Usuń uchwyt z korpusu, patrz rysunek 1.
2. Wierć otwory po obu stronach ściany, a następnie włóż do nich plastikowe kolki. Zamocuj uchwyt w ścianie za pomocą śrubki, patrz rysunek 2.
3. Ustaw konwektor w odpowiedniej pozycji, aby wyrównać otwory z uchwytem.
4. Aby zamocować, dokręć śrubek na górnej części uchwytu.

Podłącz wtyczkę do odpowiedniego gniazdka prądu stałego zasilanego takim samym napięciem, jakie podano na tabliczce znamionowej. Funkcje przycisków na ekranie dotykowym na produkcie zgadzają się z funkcjami pilota zdalnego sterowania.

1. Wyświetlacz
2. Temperatura +
3. Temperatura -
4. Przycisk on/off
5. Przycisk trybu pracy
6. timer
7. zamek

INSTRUKCJA UŻYTKOWANIA

1. Przed rozpoczęciem pracy z urządzeniem należy włączyć przełącznik na boku wyrobu
2. Następnie nacisnać przycisk on/off
3. Naciskając przycisk trybu pracy nastawić wysoki lub niski tryb ogrzewania
4. Po naciśnięciu timera nastawi się czas, przez który urządzenie będzie działać. Każde naciśnięcie dodaje godzine.
5. Po naciśnięciu zamka na 3 sekundy urządzenie zamknie się.
6. W celu odemknięcia nacisnąć zamek na 3 sekundy.

OGRZEWANIE

Gdy urządzenie jest włączone, na wyświetlaczu pojawia się aktualna temperatura. Temperaturę można ustawić, gdy urządzenie znajduje się w trybie czuwania lub podczas ogrzewania. Gdy temperatura w pomieszczeniu osiągnie żądany poziom, wyjście wysokotemperaturowe zostaje przerwane i włącza się ogrzewanie z niższą mocą. Gdy temperatura w pomieszczeniu jest o 2 stopnie wyższa od ustawionej, urządzenie przestaje pracować. Urządzenie zacznie ponownie pracować, gdy temperatura spadnle o 2 stopnie w stosunku do temperatury ustawionej. Bład wyświetlanej temperatury i rzeczywistej temperatur pomieszczenia ≤ 4 stopnie. Przetlumaczono z www.DeepL.com/Translator (wersja darmowa).

POŁACZENIE BEZPRZEWODOWE I KOMPATYBILNOŚĆ

Spółka Jindrich Valenta - CONCEPT nie odpowiada za jakiekolwiek przypadkowe, pośrednie lub następcze szkody, ani za straty spowodowane wyciekiem danych podczas komunikacji za pośrednictwem technologii bezprzewodowych.

Pomyślnej komunikacji bezprzewodowej nie można zagwarantować w 100% dla wszystkich urządzeń Smart i sieci Wifi (routerów). Ze względu na rozmaitość urządzeń na rynku mogą mieć miejsce przypadki, kiedy charakter lub specyfikacja danego urządzenia Smart lub sieci Wifi (routera) nie umożliwia połączenia, ewentualnie jest ono w jaki sposób zakłócone. Na pomysność komunikacji bezprzewodowej za pośrednictwem sieci Wifi ma też wpływ szereg czynników, łącznie z konfiguracja sprzętową i programową. Na połączenie między robotem i siecią mogą też mieć negatywny wpływ okoliczne sieci Wifi, które mogą być nastawione na ten sam kanal i zakłócać połączenie (inp. na osiedlach, w domach czynsowych, itp.). Такie sytuacje nie są powodem do reklamacji urządzenia.

Właścicielem i użytkownikiem aplikacji jest trzecia strona (dalej tylko „Podmiot”) inny, niż spółka Jindlich Valenta - CONCEPT (dalej tylko „Sprzedawca”). Podmiotowi ze strony Sprzedawcy nie są przekazywane żadne dane osobowe. Podczas rejestracji do aplikacji klient przekazuje dane osobowe bezpośrednio Podmiotowi, który staje się administratorem danych osobowych. Aplikacja i związana z tym ochrona danych osobowych jest uregulowana przez zasady Podmiotu.

Kompatybilność:

System operacyjny urządzenia smart - Android 5.0 i wyższy

- IOS 9.0 i wyższy

Sieć wifi - 2,4 GHz

- zabezpieczenie WPA1 i WPA2 (zalecane WPA2)

UWAGA: Urządzenia nie można używać w sieciach Wiń zabezpieczonych protokołem IEEE 802.1X (zazwyczaj

firmowe sieci Wifi).

OBSŁUGA Z POMOCA APLIKACJI

Zanim będzie można obsługiwać urządzenie za pośrednictwem aplikacji, jest konieczne połączenie go z telefonem i umożliwiażenie mu dostępu do sieci WiFi.

Zalecana odległość podczas nastawiania: mniej niż 4 metry

Upewnić się, że odkurzacz robotyczny, router i telefon komórkowy są blisko siebie tak, aby mogło przebiec

bezproblemowe sparowanie.

Pobranie, instalacja aplikacji i sparowanie urządzeń

1. Zeskanować kod QR poniżej (rys. 1) lub znaleźć aplikację „Concept Home” na Google Play lub App Store i pobrać aplikację do telefonu komórkowego. Jeżeli już jest zainstalowana aplikacja Concept Home, otworzyć aplikację, zalogować się i kontynuować do instrukcji sparowania.
2. Nacisnąć długo na urządzeniu symbol tryb pracy, zacznie miqać symbol wifi
3. Następnie w aplikacji nacisnąć + lub dodać urządzenie.
4. Pojawi się lista urządzeń, wybrać z listy.
5. Wpisac swoja sieć wifi i hasło lub wpisze się automatycznie.
6. Nacisnać przycisk dalej
7. następnie potwierdzić, że urządzenie miga i nacisnąć dalej.
8. zaczekać na sparowanie urządzeń. Po dokończeniu parowania można zacząć obsługiwać urządzenie z pomocą mobilnej aplikacji.

Upewnij się, że urządzenie, router i telefon komórkowy znajdują się blisko siebie, aby parowanie przebiegło bezproblemowo. Naciśnij długo na symbol wifi na urządzeniu.

22

Przed przystapieniem do czyszczenia urządzenia należy zawsze odłączyć kabel od gniazda elektrycznego! Przed rozpoczęciem pracy upewnij się, że urządzenie już ostygiło!

Do czyszczenia powierzchni urządzenia należy używać tylko wilgotnej ściereczki; nie wolno używać jakichkolwiek środków czyszczących czy też twardych przedmiotów, które mogłyby uszkodzić powierzchnię urządzeniał

SERWIS

Bardziej kompleksową konserwację lub naprawy wymagające ingerencji w wewnętrzne elementy produktu powinien wykonywać wykwallifikowany specjalista lub serwls.

OCHRONA ŚRODOWISKA

• Preferujemy recykling materiałów opakowaniowych oraz starych urządzeń elektrycznych.
• Karton od urządzenia można oddać w punkcie zbiórki odpadów sortowanych.
• Plastikowe worki z polietylenu (PE) należy oddać w punkcie zbiórki materiałów do recyklingu.

Recykling urządzenia po zakończeniu użytkowania:

Urządzenie jest oznakowane zgodnie z dyrektywą europejska 2012/19/UE w sprawie zuzytego sprzętu elektrycznego i elektronicznego (WEEE). Symbol na produkcie lub jego opakowaniu oznacza, że takiego produktu nie wolno traktować jako odpadu komunalnego. Należy przekazać go do punktu zbiorki i recyklingu urządzeń elektrycznych i elektronicznych. Zapewnienie prawidłowej utylizacji produktu zapobiega negatywnemu oddziaływaniu na środowisko i zdrowie ludzi, jakie mogłoby wynikać z niewłaściwnej utylizacji produktu. Utylizację należy wykonać zgodnie z przepisami dotyczącymi postepowania z odpadami. W celu uyszkania szczególowych informacji na temat recyklingu produktu należy zwrócić się do lokalnego urzędu, firmy zajmującej się utylizacją odpadów z gospodarstw domowych lub sklepu, w którym zakupiono produkt.

Produkt spełnia wszystkie stosowne wymagania podstawowe, nakładane na niego przez dyrektywy UE.

Tekst, wygląd i specyfikacja techniczna mogą ulec zmianie bez uprzedniego powiadomienia, do czego zastrzegamy sobie prawo.

TABELA DANYCH LOKALNYCH GRZEJNIKÓW ELEKTRYCZNYCH					P
Identyfikator(ły) modelu: KS4100
Parametr Symbol Wartość Jednostka Parametr Jednostka
Znamionowa moc cieplna Sposoby wprowadzania temperatury, tylko do elektrycznych grzejników (wybierz jeden)
Znamionowa moc cieplna	Pnom	2	kW	Ręczna regulacja nagromadzonego ciepła za pomocą zintegrowanego termostatu	[nie]
Minimalna moc grze-wcza (wskazana)	Pmin	1	kW	Ręczna regulacja nagromadzonego ciepła w zależności od temperatury pomieszczenia i/lub temperatury zewnętrznej	[nie]
Maksymalna ciągla moc grzewcza	Pmax	2	kW	Elektroniczna regulacja nagromadzonego ciepła w zależności od temperatury pomieszczenia i/lub temperatury zewnętrznej	[nie]
Dodatkowe zużycie energii elektrycznej				Wyjście powietrza za pośrednictwem wentylatora	[nie]
Przy znamionowej mocy cieplnej	elmax	0	kW	Typ wyjścia ciepła / regulacji temperatury w pomieszczenie (wybierz jeden)
Przy minimalnej mocy cieplnej	elmin	0	kW	Jednostopniowe wyjście ciepła bez regulacji temperatury w pomieszczeniu	[nie]
W trybie gotowości	eISB	0.001	kW	Dwa lub więcej stopni ustawianych ręcznie, bez regulacji temperatury w pomieszczeniu	[nie]
				Z regulacją temperatury w pomieszczeniu za pomocą termostatu mechanicznego	[nie]
				Z elektroniczną regulacją temperatury w pomieszczeniu	[nie]
				Elektroniczna regulacja temperatury w pomieszczeniu z codziennym timerem	[nie]
				Elektroniczna regulacja temperatury w pomieszczeniu z cotygodniowym timerem	[tak]
				Inne opcje regulacji (można wybrać więcej opcji)
				Regulacja temperatury w pomieszczeniu z wykrywaniem obecności osoby	[nie]
				Regulacja temperatury w pomieszczeniu z wykrywaniem otwartego okna	[nie]
				Z możliwością zdalnej regulacji	[tak]
				Z możliwością adaptacyjnego przełączania	[nie]
				Z ograniczeniem czasu pracy	[nie]
				Z czujnikiem podczerwieni	[nie]
Dane kontaktowe:		Jindrich Valenta - Concept Vysokornytska 1800 565 01 Chocen, CZECH REPUBLIC
Pamiętaj: Zmierzona sezonowa efektywność energetyczna ogrzewania lokalnych grzejników elektrycznych ns nie może być gorsza niż deklarowana wartość przy znamionowej mocy grzewczej jednostki.
Sezonowa efektywność energetyczna wszystkich lokalnych grzejników, z wyjątkiem komercyjnych, ns (%)					38
