LUXIS FC - Lampa Cameo - Bezpłatna instrukcja obsługi

Marka	Cameo
Model	LUXIS FC
Typ produktu	Profesjonalny reflektor LED PAR
Źródło światła	LED COB RGBALC 6 w 1, 200 W
Strumień świetlny	8536 lm
Kąt wiązki (wymienny)	9°/16°, 21°/29°, 51°/63°
CRI	> 94
Tryby sterowania	DMX (3/5 pinów), RDM, W-DMX (opcjonalnie), autonomiczny, master/slave, pilot EZ
Tryby DMX	1 CH, 3 CH, 5 CH, 6 CH, 7 CH, 9 CH, 10 CH, 12 CH, 16 CH, 20 CH
Zasilanie	100-240 V AC, 50/60 Hz
Maksymalne zużycie energii	280 W
Bezpiecznik	T4A (5x20 mm)
Waga	7,0 kg
Wymiary (zawieszony)	466 mm x 302 mm x 216 mm (wys./szer./gł.)
Wymiary (pionowo na podłodze)	430 mm x 281 mm x 302 mm
Stopień ochrony	IP20 (wnętrze)
Temperatura otoczenia	-10°C do 40°C
Chłodzenie	Wentylator (Wyłączony, Stały Wysoki/Średni/Niski, Auto)
Minimalna odległość od oświetlanej powierzchni	0,5 m
Minimalna odległość od materiałów łatwopalnych	0,5 m
Zawartość zestawu	Reflektor, soczewki 9°, 21°, 51°, ramka filtra, obrotnica TV 16 mm, kabel zasilający, instrukcja
Konserwacja	Czyszczenie powierzchni i otworów wentylacyjnych, kabli i złączy
Bezpieczeństwo	Nie otwierać, nie patrzeć bezpośrednio w wiązkę, ryzyko poparzenia, instalacja przez profesjonalistę
Części zamienne i naprawialność	Soczewki, ramka filtra, bezpiecznik, kabel, iDMX stick (opcjonalnie). Naprawa wyłącznie przez wykwalifikowany personel.

Często zadawane pytania - LUXIS FC Cameo

Jak wymienić soczewkę w reflektorze LUXIS FC?

Odblokuj sprężynowy uchwyt bezpiecznika na górze, przesuwając go w prawo, a następnie odchyl do góry. Obróć soczewkę zgodnie z ruchem wskazówek zegara i podnieś ją. Aby zamontować, postępuj odwrotnie. Nie używaj reflektora bez soczewki.

Jak ustawić początkowy adres DMX?

Na ekranie głównym naciśnij MENU, wybierz DMX Address za pomocą UP/DOWN, zatwierdź ENTER, ustaw żądany adres (od 1 do 512 w zależności od trybu) i potwierdź ENTER.

Czy mogę używać kilku reflektorów w trybie master/slave?

Tak. Na jednostce głównej włącz tryb Stand Alone (Auto, Static, Color Preset lub Play Loop). Na podrzędnych wybierz Slave w menu i wybierz grupę (od 0 do 24). Połącz je kablem DMX. Slave będzie podążać za masterem z możliwym do ustawienia przesunięciem.

Jakie środki ostrożności należy zachować?

Nigdy nie patrzeć bezpośrednio w wiązkę (nawet przez chwilę). Zachowaj odległość 0,5 m od oświetlanych powierzchni i materiałów łatwopalnych. Nie otwieraj urządzenia. Użyj liny zabezpieczającej. Instaluj tylko na stabilnej powierzchni lub odpowiedniej konstrukcji.

Jak wyczyścić reflektor?

Odłącz zasilanie. Wyczyść obudowę wilgotną szmatką (bez środków ściernych). Usuń kurz z otworów wentylacyjnych (sprężone powietrze, blokując wentylatory). Regularnie czyść kable i złącza.

Jak wymienić bezpiecznik?

Odłącz urządzenie od sieci. Otwórz uchwyt bezpiecznika (FUSE) z tyłu. Wymień go tylko na bezpiecznik tego samego typu i wartości (T4A 5x20 mm). Jeśli bezpiecznik ponownie się przepali, skontaktuj się z autoryzowanym serwisem.

Jak wyregulować kąt nachylenia reflektora?

Poluzuj dwie śruby uchwytu po bokach reflektora. Pochyl głowicę pod żądanym kątem, a następnie dokręć śruby. Do montażu na statywie TV użyj wbudowanego obrotnika SPIN16: wyjmij śrubę blokującą, złóż obrotnik i ponownie wkręć śrubę.

Czy mogę zasilać inne reflektory z LUXIS FC?

Tak, dzięki wyjściu POWER OUT (zgodne z TRUE1). Upewnij się, że całkowity pobór prądu wszystkich urządzeń w łańcuchu nie przekracza prądu podanego na reflektorze (max. 7 jednostek przy 230 V, 3 przy 110 V).

Jak korzystać z bezprzewodowego sterowania W-DMX?

Należy włożyć klucz iDMX Stick (opcjonalnie, nr ref. CLIDMXSTICK) do odpowiedniego złącza z tyłu. Antena musi być skierowana do góry. Sygnał bezprzewodowy jest odbierany i przesyłany przez DMX OUT. Upewnij się, że nadajnik W-DMX jest kompatybilny.

Co zrobić, gdy ekran miga, a reflektor nie reaguje?

Ekran miga w trybie DMX, gdy brak sygnału. Sprawdź połączenie DMX (kabel, konsolę). Upewnij się, że konsola jest włączona, a adres DMX jest poprawny. Jeśli problem nadal występuje, przetestuj inny kabel lub przełącz w tryb autonomiczny, aby sprawdzić działanie urządzenia.

INSTRUKCJA OBSŁUGI LUXIS FC Cameo

UŻYTKOWANIE ZGODNĘ Z PRZEZNACZENIEM 129

OBJAŚNIENIA TERMINÓW I SYMBOLI 129

ZASADY BEZPIECZEŃSTWA 130

UWAGI DOTYCZĄCE PRZENOSNEGO SPRZĘTU DO STOSOWANIA W POMIESZCZENIACH 133

ZAKRES DOSTAWY 133

WPROWADZENIE 133

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŻNIKI 135

OBSŁUGA 137

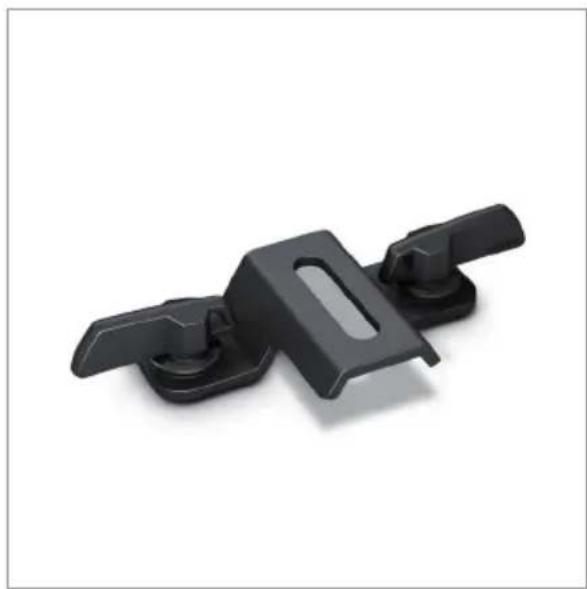

AKCESORIA DODATKOWE 150

MONTAŻ I DEMONTAŻ WYMIENNEJ SOCZEWKI 150

MONTAŻ RAMY FILTRA LUB SKRZYDEŁEK KADRUJĄCYCH 151

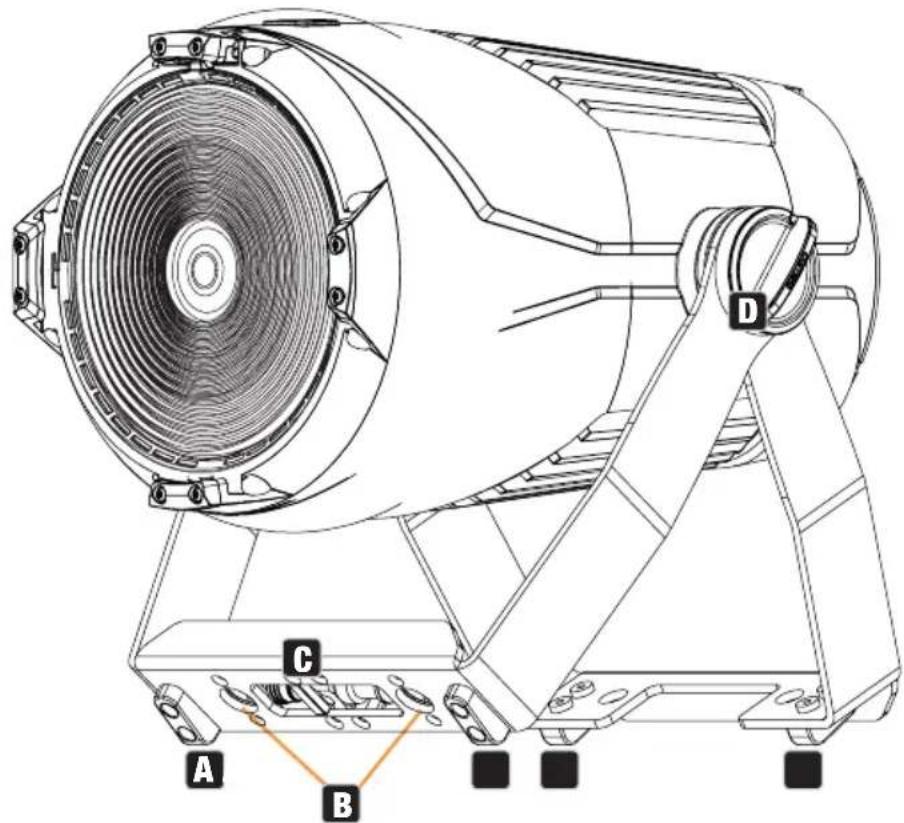

USTAWIANIE I MONTAZ 153

ADAPTER TV SPIN16 154

CZYSZCZENIE, KONSERWACJA I NAPRAWY 154

WYMIARY 155

DANE TECHNICZNE 156

MINIMALNA ODLEGŁOŚĆ OD POWIERZCHNI OŚWIETLONEJ 157

MINIMALNA ODLEGŁOŚĆ OD NORMALNIE ŁATWOPALNYCH MATERIAŁÓW 157

UTYLIZACJA 157

OŚWIADCZENIA PRODUCENTA 158

ITALIANO

INFORMAZIONI SUL PRESENTE MANUALE D'USO 159

UTILIZZO CONFORME 159

SPIEGAZIONE DI CONCETTI E SIMBOLI 159

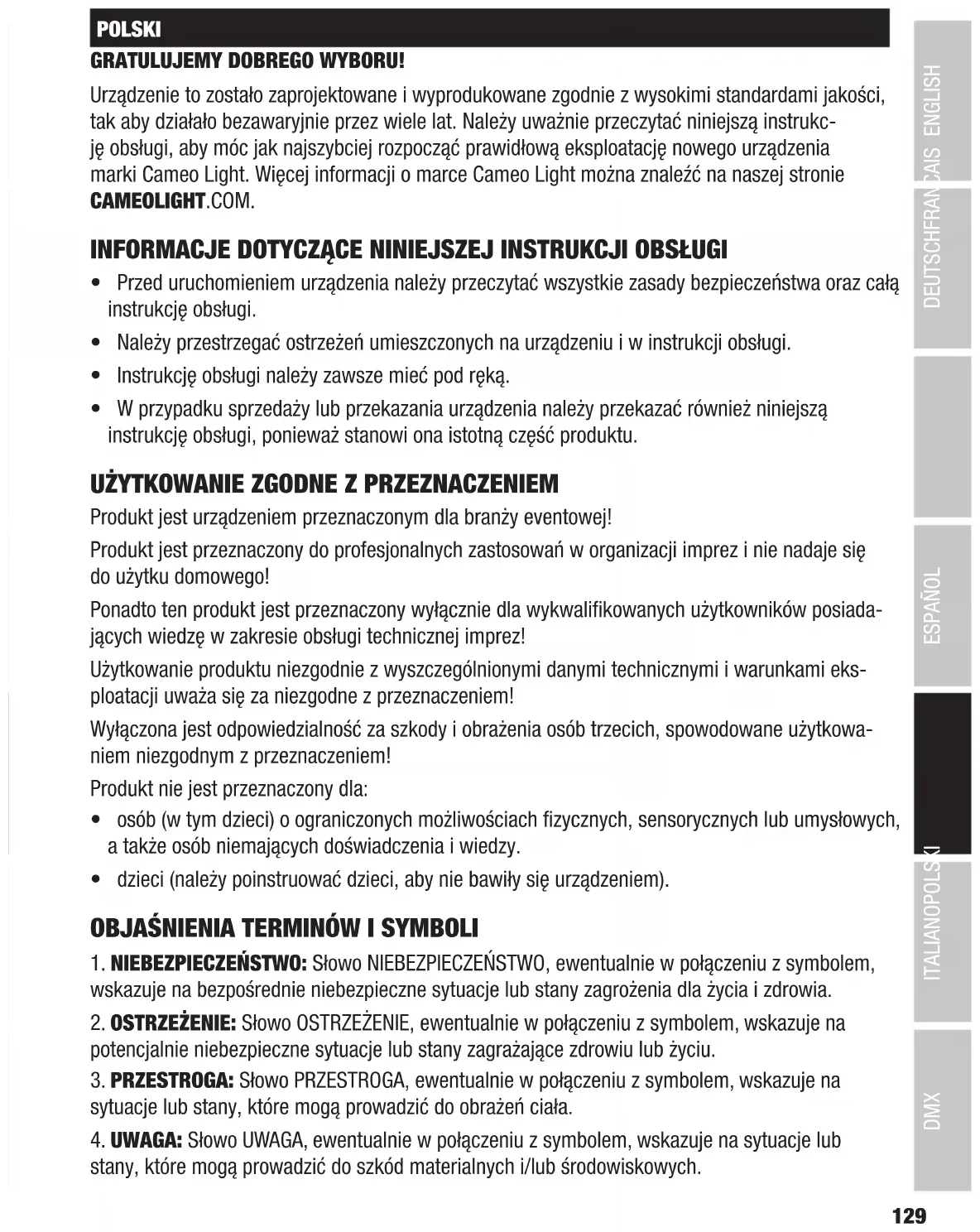

Urządzenie to zostało zaprojektowane i wyprodukowane zgodnie z wysokimi standardami jakości, tak aby działało bezawaryjnie przez wiele lat. Należy uważnie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej rozpocząć prawidłową eksploatację nowego urządzenia marki Cameo Light. Więcej informacji o marce Cameo Light można znaleźć na naszej stronie CAMEOLIGHT.COM.

INFORMACJE DOTYCZĄCE NINIEJSZEJ INSTRUKCJI OBSŁUGI

• Przed uruchomieniem urządzenia należy przeczytać wszystkie zasady bezpieczeństwa oraz całą instrukcję obsługi.
• Należy przestrzegać ostrzeżeń umieszczonych na urządzeniu i w instrukcji obsługi.
• Instrukcję obsługi należy zawsze mieć pod ręką.
• W przypadku sprzedaży lub przekazania urządzenia należy przekazać również niniejszą instrukcję obsługi, ponieważ stanowi ona istotną część produktu.

UŻYTKOWANIE ZGODNE Z PRZEZNACZENIEM

Produkt jest urządzeniem przeznaczonym dla branży eventowej!

Produkt jest przeznaczony do profesjonalnych zastosowań w organizacji imprez i nie nadaje się do użytku domowego!

Ponadto ten produkt jest przeznaczony wyłącznie dla wykwalifikowanych użytkowników posiada- jących wiedzę w zakresie obsługi technicznej imprez!

Użytkowanie produktu niezgodnie z wyszczególnionymi danymi technicznymi i warunkami eksploatacji uważa się za niezgodne z przeznaczeniem!

Wyłączona jest odpowiedzialność za szkody i obrażenia osób trzecich, spowodowane użytkowanieiem niezgodnym z przeznaczeniem!

Produkt nie jest przeznaczony dla:

• osób (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych, a także osób niemających doświadczenia i wiedzy.
• dzieci (należy poinstruować dzieci, aby nie bawiły się urządzeniem).

OBJAŚNIENIA TERMINÓW I SYMBOLI

1. NIEBEZPIECZEŃSTWO: Słowo NIEBEZPIECZEŃSTWO, ewentualnie w połączeniu z symbolem, wskazuje na bezpośrednie niebezpieczne sytuacje lub stany zagrożenia dla życia i zdrowia.
2. OSTRZEŻENIE: Słowo OSTRZEŻENIE, ewentualnie w połączeniu z symbolem, wskazuje na potencjalnie niebezpieczne sytuacje lub stany zagrażające zdrowiu lub życiu.
3. PRZESTROGA: Słowo PRZESTROGA, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub stany, które mogą prowadzić do obrażeń ciała.
4. UWAGA: Słowo UWAGA, ewentualnie w połączeniu z symbolem, wskazuje na sytuacje lub stany, które mogą prowadzić do szkód materialnych i/lub środowiskowych.

Ten symbol oznacza zagrożenia, które mogą być przyczyną porażenia prądem elektrycznym.

Ten symbol oznacza niebezpieczne miejsca lub sytuacje.

Ten symbol oznacza niebezpieczeństwa związane z gorącymi powierzchniami.

Ten symbol oznacza niebezpieczeństwa związane z intensywnym źródłem światła.

Ten symbol oznacza urządzenie, w którym nie ma części wymienianych przez użytkownika.

Ten symbol wskazuje na dodatkowe informacje dotyczące obsługi urządzenia.

ZASADY BEZPIECZEŃSTWA

NIEBEZPIECZEŃSTWO:

1. Nie otwierać urządzenia ani nie modyfikować go.
2. Jeśli urządzenie nie działa prawidłowo, do wnętrza urządzenia dostały się przedmioty lub płyny lub urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od źródła napięcia. Naprawy urządzenia może przeprowadzać wyłącznie autoryzowany personel.
3. W przypadku urządzeń o klasie ochronności 1 przewód ochronny musi być prawidłowo podłączony. Nigdy nie odłączać przewodu ochronnego. Urządzenia o stopniu ochrony 2 nie mają przewodu ochronnego.
4. Upewnić się, że przewody pod napięciem nie są zgięte ani w inny sposób uszkodzone mechanicznie.
5. Nigdy nie mostkować bezpiecznika urządzenia.

OSTRZEŻENIE:

1. Urządzenia nie wolno uruchamiać, gdy jest ono w widoczny sposób uszkodzone.
2. Urządzenie wolno instalować wyłącznie w stanie beznapięciowym.
3. Jeśli kabel sieciowy jest uszkodzony, nie wolno uruchamiać urządzenia.
4. Podłączone na stałe przewody zasilające mogą być wymieniane tylko przez wykwalifikowaną osobę.

UWAGA:

1. Nie używać urządzenia, jeśli było ono narażone na duże wahania temperatury (np. po transporcie). Wilgoć i kondensat mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę otoczenia.
2. Sprawdzić, czy napięcie i częstotliwość sieci elektrycznej są zgodne z parametrami podanymi na urządzeniu. Jeżeli urządzenie jest wyposażone w selektor napięcia, nie podłącać urządzenia do źródła zasilania, dopóki selektor nie zostanie ustawiony poprawnie. Używać tylko odpowiedniego kabla sieciowego.
3. Aby odłączyć urządzenie od sieci na wszystkich biegunach, nie wystarczy naciśnięcie wyłącznika zasilania na urządzeniu.
4. Zastosowany bezpiecznik powinien być tego samego typu jak nadrukowany na urządzeniu.
5. Upewnić się, że podjęto odpowiednie działania zapobiegające przepięciu (np. wyładowania atmosferyczne).
6. Przestrzegać podanego maksymalnego prądu wyjściowego dla urządzeń ze złączem Power Out. Całkowity pobór prądu wszystkich podłączonych urządzeń nie może przekroczyć wymaganej wartości.
7. Wtykane przewody zasilające wymieniać wyłącznie na oryginalne.

NIEBEZPIECZEŃSTWO:

1. Niebezpieczeństwo uduszenia! Worki z tworzywa sztucznego i drobne części należy przechowywać poza zasięgiem osób (łącznie z dziećmi) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej.
2. Niebezpieczeństwo upadku! Upewnić się, że urządzenie zostało bezpiecznie zainstalowane i nie może upaść. Używać wyłącznie odpowiednich statywów i mocowań (zwłaszcza w przypadku instalacji stałych). Upewnić się, że akcesoria są prawidłowo zainstalowane i zabezpieczone. Należy przy tym przestrzegać obowiązujących przepisów bezpieczeństwa.

OSTRZEŻENIE:

1. Używać urządzenia tylko zgodnie z przeznaczeniem.
2. Używać urządzenia wyłącznie z akcesoriami zalecanymi i przewidzianymi przez producenta.
3. Podczas instalacji przestrzegać krajowych przepisów bezpieczeństwa.
4. Po podłączeniu urządzenia należy sprawdzić ułożenie wszystkich kabli, aby uniknąć szkód lub wypadków spowodowanych np. przez potknięcie.
5. Należy bezwzględnie przestrzegać podanego minimalnego odstępu od materiałów normalnie palnych! Jeśli nie zostało to wyraźnie określone, minimalny odstęp wynosi 0,3 m.

PRZESTROGA:

1. Ruchome elementy, takie jak wsporniki montażowe lub inne, mogą ulec zakleszczeniu.
2. W przypadku urządzeń z elementami napędzanymi mechanicznie istnieje niebezpieczeństwo obrażeń w wyniku ruchów urządzenia. Nagłe ruchy urządzenia mogą wystraszyć użytkownika.
3. Podczas regularnej pracy powierzchnia obudowy urządzenia może się silnie nagrzewać. Zachować ostrożność, aby przypadkowo nie dotknąć obudowy. Przed demontażem, pracami konserwacyjnymi, ładowaniem itp. należy zawsze poczekać, aż urządzenie ostygnie.

UWAGA:

1. Nie instalować ani nie eksploatować urządzenia w pobliżu grzejników, akumulatorów ciepła, pieców ani innych źródeł ciepła. Upewnić się, że urządzenie jest zawsze instalowane w taki sposób, aby zapewnić wystarczające chłodzenie i nie dopuścić do przegrzania.
2. W pobliżu urządzenia nie umieszczać źródeł zapłonu, takich jak zapalone świece.
3. Nie wolno zakrywać otworów wentylacyjnych ani blokować wentylatorów.
4. Do transportu należy używać oryginalnych opakowań lub opakowań przewidzianych do tego celu przez producenta.
5. Nie narażać urządzenia na wstrząsy ani uderzenia.
6. Należy uwzględnić zgodnie ze specyfikacją stopień ochrony IP oraz warunki otoczenia, takie jak temperatura i wilgotność.
7. Urządzenia mogą być stale modernizowane. W przypadku rozbieżności informacji dotyczących warunków pracy, wydajności lub innych właściwości urządzenia w instrukcji obsługi i na oznaczeniu urządzenia zawsze pierwszeństwo mają informacje podane na urządzeniu.
8. Urządzenie nie jest przystosowane do pracy w klimacie tropikalnym ani do pracy na wysokości powyżej 2000 m n.p.m.
9. O ile nie wskazano wyraźnie, urządzenie nie nadaje się do eksploatacji w warunkach morskich.

WSKAZÓWKA:

W przypadku zestawów do przebudowy, doposażenia lub akcesoriów dostarczonych przez producenta należy bezwzględnie przestrzegać dołączonej instrukcji montażu.

PRZESTROGA! WAŻNE INFORMACJE DOTYCZĄCE PRODUKTÓW OŚWIETLENIOWYCH!

1. Nigdy nie patrzeć bezpośrednio w źródło światła, nawet przez krótką chwilę.

2. Nigdy nie patrzeć w źródło światła za pomocą przyrządów optycznych, takich jak lupy.

3. Efekty stroboskopowe mogą wywoływać u wrażliwych osób ataki epileptyczne!

1. Lampy te mają zamontowane na stałe źródło światła, którego użytkownik nie może wymienić. źródło światła w tej oprawie może być wymieniane wyłącznie przez producenta, jego partnera serwisowego lub osobę o podobnych kwalifikacjach.

UWAGI DOTYCZĄCE PRZENOŚNEGO SPRZĘTU DO STOSOWANIA W POMIESZCZENIĄCH

1. Eksploatacja tymczasowa! Sprzęt do organizacji imprez jest generalnie przeznaczony do eksploatacji tymczasowej.

2. Ciągła eksploatacja lub montaż na stałe może prowadzić do pogorszenia funkcjonalności i przedwczesnego starzenia się urządzeń.

ZAKRES DOSTAWY

Wyjąć produkt z opakowania i usunąć wszystkie materiały opakowaniowe.

Prosimy o sprawdzenie, czy przesyłka jest kompletna i nienaruszona, a w przypadku niekompletności lub uszkodzeń prosimy o natychmiastowe powiadomienie o tym fakcie dystrybutora.

W zakres dostawy wchodzą:

1x reflektor LUXIS FC
1x soczewka wymienna 9° (fabrycznie zamontowana)
1x soczewka wymienna 21°
1x soczewka wymienna 51°
1x rama filtra (wstępnie zmontowana)
1x adapter SPIN16 16 mm TV (fabrycznie zamontowany)
1x kabel sieciowy
Instrukcja obsługi

WPROWADZENIE

LED PAR z diodą LED RGBALC COB 200 W

CLLUXISFC

FUNKCJE STEROWANIA:

1 CH DIM UC1, 3 CH Presets+D, 3 CH RGB, 5 CH RGB+D, 6 CH Direct, 9 CH Direct Control, 9 CH Direct+D, 7 CH RGB-CTC, 12 CH Direct-CCT, 10 CH HSI-CTC, 12 CH 16Bit, 16 CH 16Bit Direct, 20 CH Full Access — sterowanie DMX

Tryb pracy master/slave

Funkcje trybu standalone

Opcjonalnie W-DMX™

CHARAKTERYSTYKA:

200 W 6w1 RGBALC COB LED. DMX512. Opcjonalnie W-DMX™. 5-pinowe i 3-pinowe złącze DMX. W zestawie składany adapter TV Spin16. Opcja Quicklight ustawiana pokrętem enkodera. Napięcie robocze 100 - 240 V AC.

Reflektor może pracować w standardzie RDM (Remote Device Management). Jest to system zdalnego sterowania urządzeniem, który umożliwia sprawdzanie statusu i konfigurowanie urządzeń końcowych RDM za pomocą kontrolera z funkcją RDM.

PRZYŁĄCZA, ELEMENTY OBSŁUGI I WSKAŹNIKI

Gniazdo wejściowe kompatybilne z TRUE1. Napięcie robocze 100 - 240 V AC / 50 - 60 Hz. W zestawie znajduje się także odpowiedni kabel sieciowy z wtyczką o stopniu ochrony TRUE1.

2 POWER OUT

Gniazdo wyjściowe kompatybilne z TRUE1. Źródło zasilania dodatkowych reflektorów CAMEO. Całkowity pobór prądu wszystkich podłączonych urządzeń nie może przekroczyć wartości w amperach (A) podanej na urządzeniu.

3 FUSE

Oprawa na bezpieczniki 5 x 20 mm. WAŻNA WSKAZÓWKA: Bezpiecznik wymieniaj wyłącznie na bezpiecznik tego samego typu i o tych samych parametrach. Jeżeli bezpiecznik zadziała powtórnie, należy zwrócić się do autoryzowanego centrum serwisowego.

4 DMX IN

3- i 5-stykowe złącze męskie XLR do podłączenia kontrolera DMX (np. pulpitu DMX). Przyłącza używać tylko alternatywnie.

5 DMX OUT

3- i 5-stykowe złącze żeńskie XLR do przekazywania sygnału sterującego DMX. Przyłącza używać tylko alternatywnie.

6 IDMX STICK

Złącze do opcjonalnego gniazda iDMX Stick do połączenia W-DMX™ (należy włożyć moduł iDMX Stick tak, aby antena była skierowana ku górze). Podczas sterowania reflektorem za pomocą pamięci iDMX Stick sygnał sterujący jest przekazywany przez wyjście DMX OUT. Należy używać urządzenia iDMX Stick albo wejścia DMX IN.

7 WYŚWIETLACZ OLED

Wyświetlacz OLED pokazuje bieżący tryb pracy (widok główny), pozycje z menu edycji oraz wartość liczbową lub stan pracy w poszczególnych pozycjach menu. Po ok. 30 sekundach bezczynności wyświetlacz automatycznie wraca do widoku głównego. Wskazówka dotycząca ekranu głównego w trybach pracy z zewnętrznym sterowaniem: Gdy sygnał sterujący zostanie przerwany, znaki na wyświetlaczu zaczną migać, a gdy sygnał zostanie ponownie włączony, przestaną migać. Jeśli wyświetlany jest ekran główny, można obrócić wyświetlacz o 180° przez krótkie naciśnięcie przycisku UP.

8 PRZYCISKI

MENU — Nacisnąć przycisk MENU, aby przejść do menu głównego. Ponowne lub kilkukrotne naciśnięcie przycisku powoduje powrót do ekranu głównego. Naciśnięcie przycisku MENU bez zatwierdzenia wprowadzonej zmiany przyciskiem ENTER spowoduje przywrócenie wcześniej ustawionej wartości lub statusu.

ENTER — Naciskając przycisk ENTER, można przejść do poziomu menu, z którego można dokonywać zmian wartości. Za pomocą przycisku ENTER można też uzyskiwać dostęp do podmenu. Wprowadzone zmiany ustawień również potwierdzać przez naciśnięcie przycisku ENTER.

UP i DOWN — Wybór poszczególnych pozycji w głównym menu (adres początkowy DMX, tryb pracy itp.) oraz w podmenu. Należy zmienić status lub wartość w pozycji menu, np. adres startowy DMX.

9 POKRETŁO ENKODERA

Do szybkiego i łatwego ustawiania reflektora bez zewnętrznego sterownika służą cztery różne tryby reflektorów zapewniające bezpośredni dostęp, które można wybrać w punkcie menu Tryb enkodera (Dimmer UC1, CCT, HSI, Direct LED).

Jeśli włączony jest jeden z trybów pracy DMX, a w urządzeniu nie ma sygnału DMX, to korzystając z enkodera można użyć wstępnie ustawionego trybu. Obrócić lub nacisnąć pokrętło enkodera, aby aktywować dany tryb. Zmienić wartość liczbową (np. dla ściemniacza), obracając pokrętło. Jeśli zaprogramowany tryb ma wiele kanałów, naciśnięcie enkodera spowoduje przejście do następnego kanału itd.

Jeśli w pozycji menu Tryb enkodera wybrano opcję „Wyłączono”, do żadnego z czterech trybów reflektora nie ma bezpośredniego dostępu, a enkoder służy do nawigacji w menu.

10 BEZPIECZEŃSTWO

Ucho zabezpieczające do zabezpieczenia reflektora.

OBSŁUGA

UWAGI

• Po prawidłowym podłączeniu reflektora do sieci zasilania podczas uruchamiania jest wyświetlana następująca sekwencja komunikatów: „Update wait...” (tylko do celów serwisowych), „Welcome to Cameo”, nazwa modelu oraz wersja oprogramowania. Następnie reflektor jest gotowy do pracy w ostatnio wybranym trybie.
  Jeśli przez około 30 sekund nie nastąpi wprowadzenie żadnych danych, automatycznie włączy się widok główny. Aby w podmenu przejść o jeden poziom w górę, należy nacisnąć przycisk MENU.
• Jeżeli zostanie włączony jeden z trybów pracy DMX, a na wejście DMX lub na iDMX Stick nie będzie podawany sygnał DMX, znaki na wyświetlaczu zaczną migać.
• Jeśli wyświetlany jest ekran główny, można obrócić wyświetlacz o 180° przez krótkie naciśnięcie przycisku UP.
• Aby szybko zmienić wartość (np. adres startowy DMX), należy przytrzymać naciśnięty przycisk UP lub DOWN.

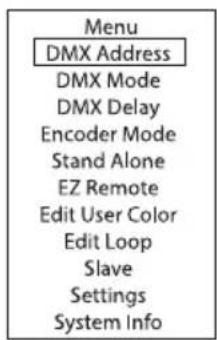

USTAWIANIE ADRESU STARTOWEGO DMX (DMX Address)

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję DMX Address (zgodnie ze strzałką) i potwierdź wybór przyciskiem ENTER. Ustaw żądany adres początkowy DMX za pomocą przycisków UP i DOWN i potwierdź przyciskiem ENTER (najwyższa wartość zależy od włączonego trybu pracy DMX).

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

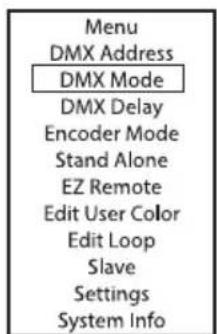

USTAWIANIE TRYBU DMX (DMX Mode)

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję DMX Mode (zgodnie ze strzałką) i potwierdź wybór przyciskiem ENTER. Wybierz przyciskami UP i DOWN żądany tryb DMX i potwierdź wybór przyciskiem ENTER (tryby pracy DMX z kanałem DMX Delay są oznaczone symbolem „D”). Tabele z przyporządkowaniem poszczególnych kanałów DMX zamieszczono w niniejszej instrukcji w punkcie STEROWANIE DMX.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

DMX Mode 1 CH DIM UC1 3 CH Presets+D 3 CH RGB 5 CH RGB+D 6 CH Direct 9 CH Direct Ctrl 9 CH Direct+D 7 CH RGB-CCT 12 CH Direct-CCT 10 CH HSI-CCT 12 CH 16Bit 16 CH 16Bit Dir 20 CH Full Access

DMX-DELAY

Za pomocą funkcji DMX Delay można w prosty sposób stworzyć efekt ruchomego światła przy użyciu dowolnej liczby reflektorów tego samego modelu i w tej samej wersji oprogramowania, co w innym przypadku byłoby możliwe tylko przy zastosowaniu odpowiedniego kontrolera DMX i skomplikowanego programowania. Wszystkie połączone urządzenia (te same modele, ta sama wersja oprogramowania) działają w tym samym trybie DMX z kanałem DMX Delay i są sterowane pod tym samym adresem startowym DMX.

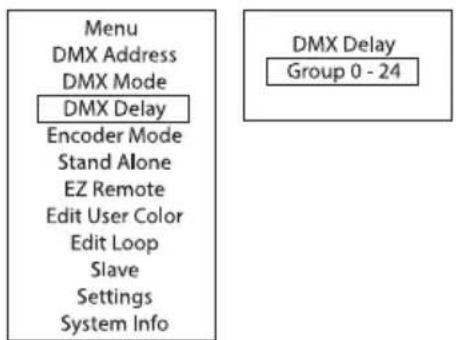

Ustawianie opcji DMX Delay:

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję DMX Delay i potwierdź wybór dwukrotnym naciśnięciem przycisku ENTER.

W razie potrzeby reflektor można przyporządkować do jednej z maksymalnie 24 grup (plus grupa 0), przy czym do jednej grupy można przyporządkować również kilka reflektorów. Numer grupy jest równocześnie współczynnikiem, przez który mnożony jest czas opóźnienia ustawiony w sterowniku DMX. Każdorazowo potwierdzaj wprowadzane dane przyciskiem ENTER.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info DMX Delay Group 0 - 24

Czas opóźnienia (czas opóźnienia sygnału DMX) jest ustawiany za pomocą sterownika DMX w osobnym kanale DMX Delay odpowiedniego trybu DMX (od 0,0 s do 2,0 s w krokach co 0,1 s).

TRYB ENKODERA (Encoder Mode)

Do szybkiej i łatwej regulacji reflektora bez zewnętrznego sterownika służą cztery różne tryby bezpośredniego dostępu (element sterujący nr 9).

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję Encoder Mode (tryb enkodera) i potwierdź wybór przyciskiem ENTER. Teraz za pomocą przycisków UP i DOWN wybierz żądany tryb enkodera i potwierdź wybór przyciskiem ENTER.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info Encoder Mode Dimmer UC1 CCT HSI Direct LED Disabled

W poniższej tabeli można znaleźć informacje o trybach enkodera.

Obrócenie enkodera = zmiana wartości, naciśnięcie enkodera = potwierdzenie i kolejna opcja menu
Dimmer UC1 User Color 1 Dimmer
CCT Dimmer CCT = Color Temperature Tint = odcień
HSI Dimmer Hue = barwa Saturation = nasycenie
Direct LED Dimmer Strobos-	kop	Red Green Blue	Amber Lime	Cyan
Disabled Nawigacja po menu

USTAWIANIE TRYBU PRACY STANDALONE AUTO

6 dostępnych programów automatycznych składa się częściowo z zaprogramowanych sekwencji zmiany koloru, które są wykorzystywane losowo. Jasność, prędkość ruchu i opóźnienie (opóźnienie dla urządzeń podrzędnych) można regulować oddzielnie dla każdego programu.

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję Stand Alone, potwierdź wybór przyciskiem ENTER, a następnie wybierz pozycję menu Auto i ponownie potwierdź przyciskiem ENTER.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

W podmenu można zmienić następujące ustawienia (patrz tabela, wybór przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER, zmiana wartości przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER). Ustawienia są wykonywane oddzielnie dla każdego programu i zachowywane nawet po ponownym uruchomieniu urządzenia.

Program Wybór programów		Program 1 - 6
Dimmer	Regulacja jasności	0 — 100
Speed	Ustawianie prędkości ruchu	0 — 100
Delay	Ustawianie opóźnienia urządzeń slave	0,0 - 2,0 s

USTAWIANIE TRYBU PRACY STANDALONE STATIC

Tryb standalone umożliwia, podobnie jak sterownik DMX, ustawienie ściemniacza, stroboskopu (Strobe) oraz wartości R, G, B, A, L i C bezpośrednio w urządzeniu. Dzięki temu można stworzyć indywidualną scenę bez dodatkowego kontrolera DMX.

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję Stand Alone, potwierdź wybór przyciskiem ENTER, a następnie wybierz pozycję menu Static i ponownie potwierdź przyciskiem ENTER. Przyciskami UP i DOWN wybierz pozycję menu odpowiadającą ustawieniu, które ma zostać zmienione, a następnie potwierdź przyciskiem ENTER. Za pomocą przycisków UP i DOWN ustaw żądaną wartość. Wartości dla efektu stroboskopowego odpowiadają wartościom kanału 3 w tabeli DMX 16 CH 16 Bit Direct. Potwierdź wszystkie wprowadzone dane, naciskając ENTER.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info Stand Alone Auto Static Color Preset Playback Loop Static Dimmer 000 - 100 Strobe 000 - 255 Red 000 - 100 Green 000 - 100 Blue 000 - 100 Amber 000 - 100 Lime 000 - 100 Cyan 000 - 100

TRYB PRACY STANDALONE COLOR PRESET

Dostępnych jest 49 różnych ustawień wstępnych kolorów oraz 8 indywidualnie ustawianych ustawień wstępnych użytkownika (Edit User Color). Jasność i efekt stroboskopowy można jeszcze dokładnie regulować.

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję Stand Alone i potwierdź wybór przyciskiem ENTER, wybierz opcję Color Preset i ponownie potwierdź przyciskiem ENTER. Przyciskami UP i DOWN wybierz opcję GEL i potwierdź wybór przyciskiem ENTER. Żądane ustawienie wstępne można teraz wybrać za pomocą przycisków UP i DOWN, wybór potwierdzić przyciskiem ENTER. Ustaw żądaną jasność (Dimmer) i stroboskop (Strobe) za pomocą przycisków UP i DOWN i potwierdź przyciskiem ENTER. Wartości dla efektu stroboskopowego odpowiadają wartościom kanału 3 w tabeli DMX 16 CH 16 Bit Direct. Potwierdź wszystkie wprowadzone dane, naciskając ENTER.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info Stand Alone Auto Static Color Preset Playback Loop Color Preset GEL Dimmer Strobe

GEL Dark	Magenta
	I
	Rose Pink
	User Color 1
	I
	User Color 8
Dimmer 000 - 100
Strobos-kop	000 - 255

EDYTUJ USTAWIENIA WSTĘPNE UŻYTKOWNIKA (Edit USER Color)

Osiem ustawień wstępnych użytkownika dostępnych w trybie standalone Color Preset można edytować indywidualnie. Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję Edit User Color i potwierdź wybór przyciskiem ENTER. Teraz za pomocą przycisków UP i DOWN wybierz żądane ustawienie wstępne i potwierdź przyciskiem ENTER. Teraz można utworzyć indywidualne mieszanie kolorów Red, Green, Blue, Amber, Lime i Cyan o wartościach od 0 do 255 (wybór koloru przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER, zmiana wartości przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER).

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję Stand Alone i potwierdź wybór przyciskiem ENTER, wybierz opcję Playback Loop i ponownie potwierdź przyciskiem ENTER. Przyciskami UP i DOWN wybierz jedną z ośmiu dostępnych pętli (programów zmiany kolorów) do odtwarzania i potwierdź przyciskiem ENTER. Wszystkie osiem pętli można indywidualnie edytować (menu główne -> Edit Loop).

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

Loop W	Wybór programów zmiany koloru	Loop 1
		I
		Loop 8
Loop Delay	Ustawianie opóźnienia urządzeń slave	0,0 - 2,0 s

EDYTOWANIE PĘTLI (Edit Loop)

Jasność, czas trwania kroku i czas przenikania można regulować oddzielnie dla wszystkich ośmiu pętli. Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję Edit Loop i potwierdź wybór przyciskiem ENTER. Teraz za pomocą przycisków UP i DOWN wybierz żądaną pętlę do edycji i potwierdź przyciskiem ENTER.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

Loop x Dimmer0 - 100 t-Step 0 - 255 t-Fade 0 - 255 Step 1 | Step 8

Nastąpi przejście do podmenu, w którym można dokonać ustawień punktów podmenu (patrz tabela, wybór przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER, zmiana wartości lub statusu przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER). Ustawienia są wykonywane oddzielnie dla każdej pętli i zachowywane nawet po ponownym uruchomieniu urządzenia.

EDIT LOOP (Loop 1 – Loop 8)
Dimmer Regulacja jasności 0 — 100
Steptime Ustawienie czasu trwania kroku 0 - 255
Fadetime Ustawianie czasu przenikania 0 - 255
Step 1 49 kolorów z Color Preset Dark Magenta – Rose Pink
Step 2 „ „
Step 3 49 kolorów z Color Preset Dark Magenta – Rose Pink
Step 4 „ „
Step 5 „ „
Step 6 „ „
Step 7 „ „
Step 8 „ „

STEROWANIE ZDALNE EZ PRZEZ CAMEO UNICON (dostępne opcjonalnie)

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję EZ Remote i potwierdź wybór przyciskiem ENTER. Ustaw żądany identyfikator urządzenia (Fixture ID 1 - 8) za pomocą przycisków UP i DOWN i potwierdź przyciskiem ENTER.

Połącz reflektory i urządzenie UNICON kablem DMX, wybierz w menu UNICON opcję DMX

Control, a następnie EZ Remote i ustaw tam ten sam identyfikator urządzenia. Teraz można sterować reflektorem za pomocą trybów RGB, GEL, CCT lub HSI. Dzięki przypisaniu różnych identyfikatorów urządzeń można sterować maksymalnie ośmioma reflektorami (lub grupami reflektorów) oddzielnie za pomocą urządzenia UNICON. Sygnały sterujące mogą również być wysyłane równolegle do wszystkich ośmiu identyfikatorów.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

TRYB SLAVE

Standardowy tryb pracy Slave: Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Za pomocą przycisków UP i DOWN wybierz pozycję menu Slave, potwierdź za pomocą ENTER, a następnie wybierz grupę Slave 0 (Slave Group 0) i potwierdź ponownie za pomocą przycisku ENTER. Połącz jednostki slave i master (ten sam model, ta sama wersja oprogramowania) kablem DMX i włącz w jednostce master jeden z trybów pracy standalone (Auto, Static, Color Preset, Play Loop). Praca urządzenia slave jest teraz dokładnie dostosowana do pracy urządzenia master.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

Rozszerzony tryb pracy Slave: Jeżeli chcesz sterować urządzeniami slave w trybie Master/Slave za pomocą jednego z trybów standalone Auto lub Loop, to sygnał sterujący może być odtwarzany z opóźnieniem czasowym w maksymalnie 24 krokach. Opóźnienie ustawia się podmenu Delay w danym trybie standalone, a współczynnik opóźnienia w menu Slave odpowiedniego reflektora. Można w prosty sposób stworzyć efekt ruchomego światła przy użyciu dużej liczby reflektorów tego samego modelu i wersji oprogramowania, co w innym przypadku byłoby możliwe tylko przy zastosowaniu odpowiedniego sterownika DMX i skomplikowanego programowania.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

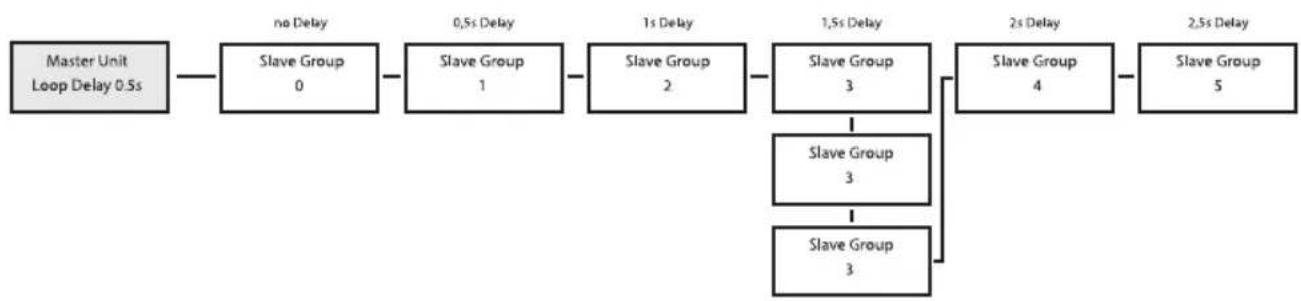

W razie potrzeby reflektor można przyporządkować do jednej z maksymalnie 24 grup (plus grupa 0), przy czym do jednej grupy można przyporządkować również kilka reflektorów. Numer grupy jest również współczynnikiem, przez który mnożony jest czas opóźnienia ustawiony w urządzeniu Master.

Przykład konfiguracji:

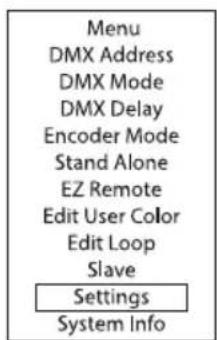

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz opcję Settings i potwierdź wybór przyciskiem ENTER.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

Nastąpi przejście do podmenu, w którym można dokonać ustawień punktów podmenu (patrz tabela, wybór przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER, zmiana wartości lub statusu przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER).

Settings
Disp Rev = obracanie	widoku wyświetlacza	OFF obraz wyświetlacza nie jest obrócony
		ON Obrócenie obrazu wyświetlacza o 180° (np. przy montażu urządzenia „do góry nogami”)
Display Off Timer = podświetlenie wyświetlacza Off		after 20s Wyłączenie po ok. 20 sekundach beczynności
		Always On wyświetlacz stale włączony
Signal Fail = Stan roboczy w przypadku przerwania sygnału DMX		Hold zachowuje ostatnie polecenie
		Blackout Aktywuje wygaszenie reflektora
		FTB 10s 10s Fade to Blackout
		User Color 1 aktywuje funkcję User Color 1
Dimmer Curve =	krzywa regulacji jasności	Linear	Natężenie światła wzrasta liniowo wraz ze wzrostem wartości DMX
		Exponential	Natężenie światła można ustawić precyzyjnie w dolnym zakresie wartości DMX oraz zgrubnie w górnym zakresie wartości DMX
		Logarithmic	Natężenie światła można ustawić zgrubnie w dolnym zakresie wartości DMX oraz precyzyjnie w górnym zakresie wartości DMX
		S-Curve	Natężenie światła można ustawić precyzyjnie w górnym i dolnym zakresie wartości DMX oraz zgrubnie w środkowym zakresie wartości DMX

Dim Response = charakterystyka ściemniania		LED Reflektor reaguje natychmiast na zmianę wartości DMX
Red Shift = imituje przesunięcie kolorów przy ściemnianiu reflektora halogenowego. Przy ściemnianiu reflektora temperatura barwowa automatycznie zmienia się stopniowo na coraz cieplejszą biel i bursztyn (i odwrotnie).		Halogen Reflektor reaguje subtelnymi zmianami jasności, podobnie jak reflektor halogenowy None przesunięcie kolorów wyłączone
		Dim To Warm aktywuje przesunięcie kolorów
PWM = częstotliwość	PWM lampy LED	650 Hz, 1530 Hz, 3600 Hz, 12 000 Hz, 18 900 Hz, 25 000 Hz	regulacja częstotliwości PWM lampy LED
Color Calibration = kalibracja kolorów RAW R, G, B,		A, L i C z wartością maksymalną 255
		Factory Cal Fabryczna kalibracja barw R, G, B, A, L i C (niezależna od trybu pracy)
		Smart Cal Łączenie kalibracji fabrycznej i kalibracji RAW
		User Cal	indywidualna kalibracja kolorów. Ustawienie jasności R, G, B, A, L i C dla wszystkich trybów pracy w przedziale 0 - 255
Fan Mode = Sterowanie wentylatorem Off Wentylator wyłączony przyznacznej redukcji jasności

INFORMACJE O SYSTEMIE (SYSTEM INFO)

Na ekranie głównym naciśnij MENU, aby wejść do menu głównego. Przyciskami UP i DOWN wybierz pozycję menu Sys Info i potwierdź przyciskiem ENTER.

Menu DMX Address DMX Mode DMX Delay Encoder Mode Stand Alone EZ Remote Edit User Color Edit Loop Slave Settings System Info

Spowoduje to przejście do podmenu umożliwiającego wywołanie informacji systemowych (patrz tabela) — wybór przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER, zmiana statusu przyciskami UP i DOWN, potwierdzenie przyciskiem ENTER.

System Info
Firmware = Wyświetlanie oprogramowania sprzętowego			Main CPU V1.xx
Temperature = Wyświetlanie temperatury modułu LED			Temperature LED xx°C / xx°F
			Temperature Unit °C (= wskazanie w stopniach Celsjusza)
Op Hours = wyświetlanie czasu pracy Op Hours xx:xxh całkowity czas				pracy urządzenia w godzinach i minutach

AKCESORIA DODATKOWE

Odbiornik W-DMX™ CLIDMXSTICKUchwyt Omega CLO

1. Nie należy używać reflektora podczas montażu lub demontażu soczewki.
2. Podczas montażu lub demontażu soczewki należy uważać, aby nie zanieczyścić lustra reflektora i zespołu LED.
3. Nie używaj reflektora bez soczewki.

Aby wymienić i wyczyścić wymienną soczewkę, najpierw przesuń sprężynowy uchwyt bezpiecznika na górze reflektora w prawo w celu odblokowania, a następnie odwróć go do góry (rysunek A). Następnie, lekko dociskając soczewkę, wysuń ją ze uchwytu w kierunku zgodnym z ruchem wskazówek zegara i podnieś z przedniej części reflektora (rysunek B).

A

Aby zamontować soczewkę wymienną, postępuj w odwrotnej kolejności, upewniając się, że sprężynowy uchwyt zabezpieczający na górze reflektora zatrzasnął się przy opuszczaniu.

MONTAŻ RAMY FILTRA LUB SKRZYDEŁEK KADRUJĄCYCH

W celu zamontowania opcjonalnej ramy filtra (lub skrzydełek kadrujących) najpierw przesuń sprężynowy uchwyt bezpiecznika na górze reflektora w prawo w celu odblokowania, a następnie obróć go do góry (rysunek A). Wsuń ramę filtra (lub skrzydełka kadrujące) od góry w rowki uchwytów bocznych i dolnych (rysunek B).

A

Opuść sprężynowy uchwyt zabezpieczający znajdujący się w górnej części reflektora i upewnij się, że został prawidłowo zablokowany.

USTAWIANIE I MONTAŻ

NIEBEZPIECZEŃSTWO: Montaż na wysokości wymaga dużego doświadczenia w zakresie obliczania limitów obciążenia, stosowanych materiałów instalacyjnych oraz okresowych przeglądów bezpieczeństwa wszystkich materiałów instalacyjnych i reflektorów. Użytkownik bez odpowiednich kwalifikacji nie powinien wykonywać instalacji samodzielnie, lecz skorzystać z pomocy profesjonalnej firmy. Istnieje ryzyko, że nieprawidłowo zamontowane i niezabezpieczone urządzenia poluzują się i spadną. Może to spowodować poważne obrażenia ciała lub śmierć.

Do ustawienia reflektora w odpowiednim miejscu na płaskiej powierzchni służy wygodny w użyciu podwójny uchwyt. Gumowe nóżki zapobiegają zadrapaniom powierzchni i zapewniają stabilność (A). Opcjonalnie dostępny uchwyt Omega można przymocować do uchwytu U w celu montażu na trawersie (B). Można również użyć zintegrowanego adaptera gwintowego 16 mm SPIN16 do montażu na trawersie (C). Aby zamontować urządzenie na kratownicy, konieczny jest zacisk do kratownic. Odpowiednie zaciski do trawersów są dostępne jako opcja.

Należy poluzować dwie śruby uchwytu z boku reflektora (D), aby wyregulować kierunek wiązki światła w płaszczyźnie pionowej, a następnie dokręcić dwie śruby uchwytu po regulacji.

Należy zapewnić solidne mocowanie i zabezpieczyć reflektor odpowiednią liną zabezpieczającą w przeznaczonym do tego miejscu z tyłu reflektora.

Reflektor jest wyposażony w składany i rozkładany bez użycia narzędzi adapter gwintowy 16 mm. Aby rozłożyć adapter TV, wyjmij sprężynowy trzpień blokujący z otworu blokującego (rysunek A), obróć adapter TV w przód i zablokuj w otworze blokującym przesuniętym o 90° (rysunek B).

Aby zapewnić bezawaryjne działanie urządzenia przez długi czas, należy je regularnie czyścić i w razie potrzeby serwisować. Konieczność czyszczenia lub konserwacji zależy od intensywności użytkowania i rodzaju otoczenia.

Generalnie zalecamy kontrolę wzrokową przed każdym uruchomieniem. Ponadto zalecamy przeprowadzanie wszystkich wymienionych poniżej i odpowiednich czynności konserwacyjnych co 500 godzin pracy lub w przypadku mniejszej intensywności użytkowania — najpóźniej po upływie jednego roku. W przypadku usterek spowodowanych niedostateczną konserwacją może dojść do ograniczenia roszczeń gwarancyjnych.

CZYSZCZENIE (wykonywane przez użytkownika)

UWAGA! Przed rozpoczęciem wszelkich prac związanych z czyszczeniem należy odłączyć zasilanie i w miarę możliwości wszystkie połączenia.

WSKAZÓWKA! Niewłaściwe czyszczenie może doprowadzić do uszkodzenia urządzenia, a nawet jego zniszczenia.

1. Powierzchnie obudowy należy czyścić czystą, wilgotną ściereczką. Należy przy tym uważać, aby do urządzenia nie dostała się wilgoć.
2. Otwory wlotowe i wylotowe powietrza muszą być regularnie czyszczone z pyłu i brudu. W przypadku zastosowania sprężonego powietrza należy uważać, aby nie uszkodzić urządzenia (np. wentylatory muszą być zablokowane).
3. Przewody i styki wtykowe należy regularnie czyścić i usuwać z nich pył i zabrudzenia.
4. Do pielęgnacji nie wolno stosować środków czyszczących ani środków o działaniu szorującym, w przeciwnym razie może dojść do pogorszenia jakości powierzchni.
5. Urządzenia należy przechowywać w suchym miejscu oraz chronić je przed kurzem i brudem.

KONSERWACJA I NAPRAWA (tylko przez wykwalifikowany personel)

NIEBEZPIECZEŃSTWO! W urządzeniu znajdują się elementy będące pod napięciem.

Nawet po odłączeniu od sieci w urządzeniu może jeszcze występować napięcie resztkowe, np. z powodu naładowanych kondensatorów.

WSKAZÓWKA! W urządzeniu nie ma żadnych części, które mogą być serwisowane przez użytkownika.

WSKAZÓWKA! Prace konserwacyjne i naprawcze mogą być wykonywane wyłącznie przez wyspecjalizowany personel upoważniony przez producenta. W razie wątpliwości skontaktować się z producentem.

WSKAZÓWKA! Nieprawidłowo wykonane czynności konserwacyjne mogą spowodować utratę gwarancji.

WYMIARY

WIMART 253.5 466.3 368.0 216.5 301.4

Numer pozycji CLUXISFC
Kategoria produktu Statyczna lampka LED
Typ Reflektor PAR
Źródło światła 200 W 6w1 RGBALC COB LED
Strumień świetlny 8536 lm
Soczewka/optyka Reflektor COB z szybką wymianą soczewki 160 mm dla różnych kątów wiązki światła
Częstotliwość PWM 650 Hz; 1530 Hz; 3600 Hz; 12 kHz; 18,9 kHz; 25 kHz
CRI > 94
Kąt wiązki / kąt pola 9°/16°; 21°/29°; 51°/63° (soczewki wymienne o stałym kącie)
Mieszanie kolorów RGBALC
Tryby kontroli koloru RGB; Direct (RGBALC); CCT; HSI; wstępne ustawienia kolorów
Opcje sterowania DMX; RDM; bezprzewodowy DMX — gotowy do użytku (iD-MX-Stick dostępny opcjonalnie); tryb autonomiczny; master-slave; EZ Remote
Złącza danych fizycznych	3-stykowe wejście/wyjście XLR; 5-stykowe wejście/wyjście XLR; gniazdo iDMX-Stick
Tryby DMX	1CH User Color; 3CH Presets+D; 3CH RGB; 5CH RGB+D; 6CH 8bit; 9CH Direct+Control; 9CH Direct+D; 7CH RGB-CCT; 9CH RGB-CCT; 10CH HSI-CCT; 12CH 16bit; 16CH Direct 16bit; 20CH Full Access
Funkcje DMX	Ściemnianie; stroboskop; R; G; B; A; L; C; barwa; nasycenie; CCT; odcień; wstępne ustawienia kolorów; ustawienia; EZ-Chase
Funkcje RDM	Standard Cameo
Stand alone	Tryb enkodera: Ściemnianie UC1; CCT; HSI; Direct LED / Auto; tryb statyczny; ustawienie wstępne; pętla
Ustawienia systemu	Bezprzewodowy; wyświetlacz; awaria sygnału; ściemnianie; reakcja na ściemnienie; przesunięcie ku czerwieni; PWM; kalibracja; tryb wentylatora; domyślny
Interfejs użytkownika	4 przyciski; pokrętło enkodera
Wyświetlacz	2-rzędowy OLED
Stopień ochrony IP IP 20 do użytku w pomieszczeniach
Znamionowa temperatura zewnętrzna	-10°C - 40°C
Wilgotność	< 80% bez kondensacji
Chłodzenie	Wentylator wył., stała wysoka, stała średnia, stała niska, automataczna
Napięcie robocze	100V AC - 240V AC; 50Hz-60Hz
Prąd maks.	1,2 A przy 230 V; 2,35 A przy 110 V
Prąd rozruchowy	12,1 A
Maks. pobór mocy	280 W
Bezpiecznik	T4A
Współczynnik mocy	0,886
Minimalna odległość od oświetlonej powierzchni	0,5 m
Minimalna odległość od zwyk- kłych materiałów palnych	0,5 m
Złącza zasilania Kompatybilny z True1
Power link 7 jednostek przy 230 V; 3 jednostki przy 110 V
Obudowa Odlew ciśnieniowy z magnezu i aluminium, malowany proszkowo na czarno
Wymiary wys./szer./gł. 466 mm x 302 mm x 216 mm (do zawieszania); 430 mm x 281 mm x 302 mm (do ustawiania na podłodze w pozycji pionowej)
Masa 7,0 kg

MINIMALNA ODLEGŁOŚĆ OD POWIERZCHNI OŚWIETLONEJ

0,5 m Ten symbol z informacją o odległości w metrach (m) wskazuje minimalną odległość iluminatora od powierzchni oświetlanej. W tym przykładzie odległość wynosi 0,5 m.

MINIMALNA ODLEGŁOŚĆ OD NORMALNIE ŁATWOPALNYCH MATERIAŁÓW

---D0,5 m Ten symbol z informacją o odległości w metrach (m) wskazuje minimalną odległość urządzenia od normalnie łatwopalnych materiałów. W tym przykładzie odległość wynosi 0,5 m.

UTYLIZACJA

Opakowanie:

1. Opakowania można oddać do recyklingu.
2. Opakowanie należy segregować zgodnie z obowiązującymi w danym kraju przepisami dotyczącymi utylizacji.

Urządzenie:

1. To urządzenie podlega obowiązującej dyrektywie europejskiej w sprawie zużytego sprzętu elektrycznego i elektronicznego. Dyrektywa WEEE (w sprawie zużytego sprzętu elektrycznego i elektronicznego). Nie wyrzucać zużytych urządzeń wraz z odpadami z gospodarstwa domowego. Zużyte urządzenie należy zutylizować w autoryzowanym zakładzie utylizacji odpadów lub w komunalnym zakładzie utylizacji odpadów. Należy przestrzegać przepisów obowiązujących w danym kraju!
2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów obowiązujących w kraju użytkowania.
3. Klient prywatny otrzyma informacje na temat przyjaznych dla środowiska sposobów usunięcia produktu od sprzedawcy, u którego zakupił produkt, lub od właściwych władz lokalnych.

Baterie i akumulatory:

1. Baterii i akumulatorów nie wolno wyrzucać z odpadami domowymi. Zużyte baterie i akumulatory należy zutylizować w autoryzowanym zakładzie utylizacji odpadów lub w komunalnym zakładzie utylizacji odpadów.
2. Przestrzegać wszystkich przepisów i regulacji dotyczących usuwania odpadów obowiązujących w kraju użytkowania.
3. Klient prywatny otrzyma informacje na temat przyjaznych dla środowiska sposobów usunięcia produktu od sprzedawcy, u którego zakupił produkt, lub od właściwych władz lokalnych.
4. Urządzenia zawierające baterie lub akumulatory, których użytkownik nie może wyjąć, należy oddać do punktu zbiórki urządzeń elektrycznych.

OŚWIADCZENIA PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0. Nasze aktualne warunki gwarancji oraz informację o ograniczeniu odpowiedzialności można znaleźć na stronie internetowej: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-CAMEO_DE_EN_ES_FR.pdf. W sprawie serwisu należy skontaktować się z dystrybutorem.

ZGODNOŚĆ CE

Adam Hall GmbH oświadcza niniejszym, że produkt spełnia wymogi następujących dyrektyw (o ile dotyczy): Dyrektywa niskonapięciowa (2014/35/UE) Dyrektywa EMC (2014/30/UE) RoHS (2011/65/UE) RED (2014/53/UE)

DEKLARACJA ZGODNOŚCI UE

Deklaracje zgodności dla produktów podlegających dyrektywom LVD, EMC i RoHS można uzyskać pod adresem [e-mail]. Deklaracje zgodności dla produktów podlegających dyrektywie RED można pobrać ze strony www.adamhall.com/compliance/.

BŁĘDY W DRUKU I POMYŁKI ORAZ ZMIANY TECHNICZNE ZASTRZEŻONE!

ITALIANO

AVETE FATTO LA SCELTA GIUSTA!

PL: (1*) Po dokonaniu ustawień ustaw wartość na 000, aby uniknąć zakłóceń przez niekończące się wywołanie funkcji.
