Marka	ASROCK
Model	B460M Pro4/ac
Typ produktu	Płyta główna Micro ATX
Chipset	Intel B460
Gniazdo procesora	LGA1200 (10. generacja Intel Core)
Pamięć	4 x DIMM DDR4, maks. 128 GB, DDR4 2933/2666/2400/2133, obsługa XMP 2.0
Gniazda rozszerzeń	2 x PCIe 3.0 x16 (x16/x4), 1 x PCIe 3.0 x1
Pamięć masowa	6 x SATA3 6 Gb/s, 1 x M.2 PCIe Gen3 x4, 1 x M.2 SATA/PCIe Gen3 x4
Grafika	1 x HDMI 1.4, obsługa 4K UHD (z zintegrowanymi procesorami graficznymi)
Audio	Realtek ALC1200, 7.1 kanałów HD, ochrona przepięciowa
Sieć	Gigabit LAN Intel I219V, Wi-Fi 802.11ac + Bluetooth 4.2
Złącza tylne	1 x PS/2, 1 x HDMI, 4 x USB 3.2 Gen1 typ A, 1 x USB-C 3.2 Gen1, 2 x USB 2.0, RJ-45, audio jacks
Zasilanie	ATX 24-pin + 12V 8-pin
Bezpieczeństwo	Ochrona przed przepięciami audio i wyładowaniami elektrostatycznymi (ESD)
Funkcje specjalne	Obsługa AMD CrossFire, NVMe boot, Intel Optane, RGB LED złącza (2x 12V, 2x 5V adresowalne), TPM, Thunderbolt AIC
System operacyjny	Windows 10 64-bit
Certyfikaty	FCC, CE, ErP/EuP Ready
Zawartość opakowania	Płyta główna, szybki przewodnik, płyta CD z pomocą, 2 kable SATA (opcjonalnie), 2 anteny Wi-Fi (opcjonalnie), 2 śruby M.2 (opcjonalnie), panel I/O

Często zadawane pytania - B460M Pro4/ac ASROCK

Jakie procesory są kompatybilne z płytą główną B460M Pro4/ac?

Płyta główna jest kompatybilna z procesorami Intel Core 10. generacji (gniazdo LGA1200), w tym Core i9, i7, i5, i3, Pentium i Celeron.

Ile slotów pamięci posiada i jaka jest maksymalna pojemność?

Posiada 4 sloty DIMM DDR4, obsługujące do 128 GB pamięci. Obsługiwane częstotliwości to od 2133 do 2933 MHz w zależności od procesora (2933 dla i9/i7, 2666 dla i5/i3).

Jak zainstalować dołączony moduł Wi-Fi?

Włóż moduł Wi-Fi 802.11ac do dedykowanego gniazda M.2 (Key E), a następnie przymocuj dwie dostarczone anteny do portów anteny znajdujących się z tyłu płyty.

Jak wyczyścić CMOS (Clear CMOS)?

Wyłącz komputer, odłącz przewód zasilający, odczekaj 15 sekund, a następnie użyj zworki, aby zewrzeć piny zworki CLRMOS1 na 5 sekund. Następnie zdejmij zworkę.

Jakie opcje przechowywania są dostępne?

Płyta oferuje 6 portów SATA3 (6 Gb/s), jeden slot Ultra M.2 (M2_1) obsługujący PCIe Gen3 x4 i drugi slot M.2 (M2_2) obsługujący SATA lub PCIe Gen3 x4. Slot M2_1 obsługuje również dyski SSD NVMe i Intel Optane.

Jak podłączyć panel przedni obudowy?

Podłącz kable panelu przedniego do złącza PANE1 (9 pinów) zgodnie z pinoutem: PWRBTN (zasilanie), RESET (reset), PLED (LED zasilania), HDLED (LED dysku twardego). Polaryzacja jest wskazana w instrukcji.

Czy płyta główna obsługuje Dual Channel?

Tak, obsługuje technologię Dual Channel. Aby ją aktywować, zainstaluj identyczne kości pamięci (ta sama pojemność, prędkość, marka) w slotach tego samego koloru (np. sloty A2 i B2).

Jaki jest zalecany system operacyjny?

Zalecanym systemem operacyjnym jest Microsoft Windows 10 64-bit. Inne systemy mogą działać, ale nie są oficjalnie wspierane.

Jak zaktualizować BIOS?

Pobierz najnowszą wersję BIOS-u ze strony ASRock dla tego modelu. Skopiuj plik na pendrive FAT32, uruchom w BIOS UEFI i użyj narzędzia Instant Flash do wykonania aktualizacji.

Czy płyta główna jest kompatybilna z kartami graficznymi AMD CrossFire?

Tak, obsługuje AMD Quad CrossFireX i CrossFireX poprzez dwa sloty PCIe 3.0 x16 (pierwszy w x16, drugi w x4).

INSTRUKCJA OBSŁUGI B460M Pro4/ac ASROCK

Dziękujemy za zakupienie płyty głównej ASRock B460M Pro4/ac, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.

Ponieważ specyfikacje płyty głównej i oprogramowanie BIOS mogą zostać zaktualizowane, zawartość tej dokumentacji może zostać zmieniona bez powiadomienia. W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu. Na stronie internetowej ASRock, można także pobrać listę najnowszych kart VGA i obsługiwanych CPU. Strona internetowa ASRock http://www.asrock.com.

1.1 Zawartość opakowania

• Płyta główna ASRock B460M Pro4/ac (Współczynnik kształtu Micro ATX)
• Skrócona instrukcja instalacji ASRock B460M Pro4/ac
• Pomocnicza płyta CD ASRock B460M Pro4/ac
  • 2 x kable danych Serial ATA (SATA) (Opcjonalne)
  • 2 x anteny ASRock WiFi 2,4/5 GHz (Opcjonalne)
  • 2 x śruby do gniazda M.2 (Opcjonalne)
  • 1 x osłona panelu Wejścia/Wyjścia

1.2 Specyfikacje

Platforma	Współczynnik kształtu Micro ATXKonstrukcja kondensatorami stałymi
CPU	Obsługa 10^-ej Gen procesorów Intel® CoreTM (Socket 1200)Digi Power designSekcja zasilania 9 Power Phase DesignObsługa technologii Intel® Turbo Boost MAX 3.0
Chipset	Intel® B460
Pamięć	Technologia pamięci Dual Channel DDR44 x gniazda DDR4 DIMMObstuga pamięci DDR4 2933/2800/2666/2400/2133 non-ECC, pamięć niebuforowana* Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji.(http://www.asrock.com/)* CoreTM (i9/i7) obsługuje DDR4 do 2933; CoreTM (i5/i3), Pentium® and Celeron® obsługuje DDR4 do 2666.Obsługa modułów pamięci ECC UDIMM (działanie w trybie non-ECC)Maks. wielkość pamięci systemowej: 128GBObstuga Intel® Extreme Memory Profile (XMP) 2.015μ pozłacane styki w gniazdach DIMM
Gniazdo rozszerzenia	2 x gniazda PCI Express 3.0 x 16 (PCIE1/PCIE3: pojedyncze w x16 (PCIE1); podwójne w x16 (PCIE1) / x4 (PCIE3))* Obsługa SSD NVMe, jako dysków rozruchowych1 x gniazdo PCI Express 3.0 x1Obstuga AMD Quad CrossFireXTM i CrossFireXTM1 x gniazdo M.2 (Key E) z wbudowanym modułem WiFi-802.11ac

Grafika

* Wbudowana grafika Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU.

- Sprzętowo przyspieszane kodeki: AVC/H.264, HEVC/H.265 8-bit, HEVC/H.265 10-bit, VP8, VP9 8-bit, VP9 10-bit, MPEG2, MJPEG, VC-1

* VP9 10bit i VC-1 służą wyłącznie do dekodowania.

* VP8 i VP9 kodowania nie są obsługiwane przez system operacyjny Windows.

- Grafika, Media i komputery: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1

- Bezpieczeństwo wyświetlania i treści: Rec. 2020 (Wide Color Gamut), Microsoft PlayReady 3.0, Intel® SGX Content Protection, UHD/HDR Blu-ray Disc

- Obsługa HDMI 1.4 z maks. rozdzielczością do 4K x 2K (4096x2160) przy 30Hz

- Obsługa Auto Lip Sync, Deep Color (12bpc), xvYCC i HBR (High Bit Rate Audio) z portami HDMI 1.4 (Wymagany monitor zgodny z HDMI)

- Obsługa HDCP 2.3 z portem HDMI 1.4

- Obsługa odtwarzania 4K Ultra HD (UHD) z portem HDMI 1.4

Audio

- Audio HD 7.1 CH z zabezpieczeniem treści (Kodek audio Realtek ALC1200)

- Obsługa audio Blu-ray Premium

- Obsługa zabezpieczenia przed przepięciami

• Ekranowanie izolacji PCB

- Indywidualne warstwy PCB dla kanału audio R/L

- Nahimic Audio

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel ^® I219V

- Obsługa Wake-On-LAN

- Obsługa zabezpieczenia przed wyładowaniami atmosferycznymi/ESD

• Obsługa Energy Efficient Ethernet 802.3az

- Obsługa PXE

Bezprze- wodowa sieć LAN

• Modul WiFi Intel® 802.11ac
• Obsługa IEEE 802.11a/b/g/n/ac
• Obsługa dwóch pasm (2,4/5 GHz)
• Obsługa wysokiej szybkości połączeń bezprzewodowych do 433 Mbps
• Obsługa Bluetooth 4.2 + Wysokiej szybkości klasa II

Tylny panel Wejścia/ Wyjścia

• 2 x porty anteny
  • 1 x port myszy/klawiatury PS/2
• 1 x port HDMI
  • 4 x port USB 3.2 Gen1 typu A (obsługuje zabezpieczenia ESD)
  • 1 x port USB 3.2 Gen1 typu C (obstuguje zabezpieczenia ESD)
  • 2 x porty USB 2.0 (Obsługa zabezpieczenia ESD)
  • 1 x port LAN RJ-45 z LED (LED ACT/LINK i LED SPEED)
• Gniazda audio HD: Wejście liniowe / Głośnik przedni / Mikrofon

Przechowywanie

- 6 x złącza SATA3 6,0 Gb/s, obsługa (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17), NCQ, AHCI i Hot Plug*

* Jeśli gniazdo M2_2 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_0.

- 1 x gniazdo Ultra M.2 (M2_1), obsługa Key M typu 2242/2260/2280 modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)**

- 1 x gniazdo Ultra M.2 (M2_2), obsługa Key M typu 2260/2280 modułu M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s) ^**

** Obsługa technologii Intel* Optane™ (M2_1)

** Obsługa SSD NVMe, jako dysków rozruchowych

** Obsługa ASRock U.2 Kit

Złącze

• 1 x złącze główkowe SPI TPM
- 1 x złącze główkowe naruszenia obudowy i głośnika
• 2 x złącza główkowe LED RGB

* Obsługa łącznie do 12V/3A, pasek LED 36W

• 2 x adresowalne złącza główkowe LED

* Obsługa łącznie do 5V/3A, pasek LED 15W

• 1 x złącze wentylatora CPU (4-pinowe)

* Złącze wentylatora CPU obsługuje wentylator CPU maksymalnym prądem zasilania wentylatora 1A (12W).

- 1 x złącze wentylatora CPU/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora CPU/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

- 3 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora)

* Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP i CHA_FAN3/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.

• 1 x 24 pinowe złącze zasilania ATX
• 1 x 8 pinowe złącze zasilania 12 V
• 1 x złącze audio na panelu przednim
- 1 x złącze Thunderbolt AIC (5-pinowe) (Obsługuje tylko karty ASRock Thunderbolt 3 AIC R2.0)
- 2 x złącza główkowe USB 2.0 (Obsługa 4 portów USB 2.0) (Obsługa zabezpieczenia ESD)
- 1 x porty główkowe USB 3.2 Gen1 (obsługa 2 portów USB 3.2 Gen1) (obsługa zabezpieczenia ESD)

Funkcja BIOS

• Obsługa starszych wersji BIOS AMI UEFI z wielojęzycznym GUI
  • Zgodność zdarzeń wybudzania z ACPI 6.0
• Obsługa SMBIOS 2.7
• Wiele regulacji napięcia CPU Core/Cache, GT, DRAM, VPPM, PCH 1,05V, VCCST, VCCSA

Monitor sprzętu

• Wykrywanie temperatury: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Obrotomierz wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
• Cichy wentylator (Automatyczna regulacja prędkości obrotowej wentylatora obudowy przez temperaturę CPU): CPU, CPU/ pompa wodna, wentylatory obudowy/pompy wodnej
• Kontrola wielu prędkości obrotowych wentylatora: CPU, CPU/pompa wodna, wentylatory obudowy/pompy wodnej
  • Wykrywanie OTWARCIA OBUDOWY
• Monitorowanie napięcia: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST

System operacyjny

• Microsoft® Windows® 10 64-bitowy

Certyfikaty

• FCC, CE
• Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP)

* Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com

Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować uszkodzenie komponentów i urządzeń systemu. Powinno to zostać zrobione na własne ryzyko i koszt. Nie odpowiadamy za możliwe uszkodzenia spowodowane przetaktowywaniem.

1.3 Ustawienia zworek

Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”.

Short

Open

Zworka usuwania danych

z pamięci CMOS

(CLRMOS1)

(sprawdź s.1, Nr 22)

2-pinowa zworka

CLRMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS. Aby usunąć i zresetować parametry systemu do ustawień domyślnych, wyłącz komputer i odłącz przewód zasilający od zasilania. Po odczekaniu 15 sekund, użyj nasadkę zworki do zwarcia pinów CLRMOS1 na 5 sekund. Jednak, nie należy usuwać danych z pamięci CMOS zaraz po wykonaniu aktualizacji BIOS. Jeśli wymagane jest usunięcie danych z pamięci CMOS po zakończeniu aktualizacji BIOS, przed rozpoczęciem usuwania danych z pamięci CMOS należy najpierw uruchomić system, a następnie wyłączyć go. Należy pamiętać, że hasło, data, czas i domyślny profil użytkownika zostaną usunięte tylko po wyjęciu baterii CMOS. Należy pamiętać, aby po usunięciu danych z pamięci CMOS, usunąć nasadkę zworki.

Po usunięciu danych z pamięci CMOS, może być wykrywane otwarcie obudowy. Wyreguluj opcję BIOS “Clear Status (Stan usuwania)”, aby usunąć zapis poprzedniego stanu naruszenia obudowy.

1.4 Wbudowane złącza główkowe i inne złącza

Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczac zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej.

Złącze główkowe na panelu systemu (9-pinowe PANEL1) (sprawdź s.1, Nr 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Podłącz do tego złącza główkowego przełącznik zasilania, przełącznik resetowania i wskaźnik stanu systemu na obudowie, zgodnie z pokazanym poniżej przydziałem pinów. Przed podłączeniem kabli należy zapisać pozycję pinów plus i minus.

PWRBTN (Przełącznik zasilania):

Podłącz do przełącznika zasilania na panelu przednim obudowy. Można skonfigurować sposób wyłączania systemu z użyciem przełącznika zasilania.

RESET (Przełącznik resetowania):

Podłącz do przełącznika resetowania na panelu przednim obudowy. Naciśnij przełącznik resetowania w celu ponownego uruchomienia komputera, jeśli komputer zawiesi się i nie wykona normalnego ponownego uruchomienia.

PLED (Dioda LED zasilania systemu):

Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub wyłączenia zasilania (S5).

HDLED (Dioda LED aktywności dysku twardego):

Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.

Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego zawiera przede wszystkim przełącznik zasilania, przełącznik resetowania, diodę LED zasilania, diodę LED aktywności dysku twardego, głośnik, itd. Po podłączeniu modułu panelu przedniego obudowy do tego złącza główkowego upewnij się, że jest prawidłowo dopasowany przydział przewodów i przydział pinów.

Złącze główkowe naruszenia obudowy i głośnika (7-pinowe SPK_CI1) (sprawdź s.1, Nr 15)

Podłącz to tego złącza główkowego naruszenie obudowy i głośnik obudowy.

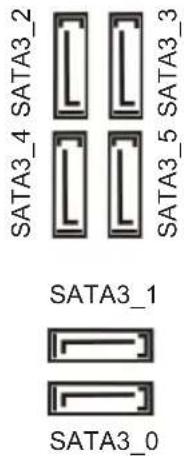

Złącza Serial ATA3

(SATA3_0:

sprawdź s.1, Nr 17)

(SATA3_1:

sprawdź s.1, Nr 18)

(SATA3_2:

sprawdź s.1, Nr 10)

(SATA3_3:

sprawdź s.1, Nr 11)

(SATA3_4:

sprawdź s.1, Nr 12)

(SATA3_5:

sprawdź s.1, Nr 13)

SATA3_4 SATA3_2 SATA3_5 SATA3_3 SATA3_1 SATA3_0

Te sześć złączy SATA3 obsługuje kable danych SATA dla zewnętrznych urządzeń pamięci z szybkością transferu danych do 6,0 Gb/s.

Jeśli gniazdo M2_2 jest zajęte przez urządzenie M.2 typu SATA, zostanie wyłączone SATA3_0.

Złącza główkowe USB 2.0

(9-pinowe USB3_4)

(sprawdź s.1, Nr 21)

(9-pinowe USB5_6)

(sprawdź s.1, Nr 20)

USB_PWR P- P+ GND DUMMY 1 P+ GND P- USB_PWR

Na tej płycie głównej znajdują się dwa złącza główkowe USB 2.0. Każde złącze główkowe USB 2.0 może obsługiwać dwa porty.

Złącza główkowe USB 3.2

Gen1

(19-pinowe USB3_5_6)

(sprawdź s.1, Nr 9)

Vbus/Vbus Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ IntA_PA_D+ Dummy

Na tej płycie głównej znajduje się jedno złącze główkowe USB 3.2 Gen1. Każde złącze główkowe USB 3.2 Gen1 może obsługiwać dwa porty.

Złącze główkowe audio panelu przedniego

(9-pinowe HD_AUDIO1)

(sprawdź s.1, Nr 27)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

To złącze główkowe służy do podłączania urządzeń audio do przedniego panelu audio.

1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać instrukcje z naszego podręcznika i podręcznika obudowy.
2. Jeśli używany jest panel audio AC'97, należy go zainstalować w złączu główkowym audio panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
   A. Podłącz Mic_IN (MIC) do MIC2_L.
   B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
   C. Podłącz uziemienie (GND) do uziemienia (GND).
   D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać dla panelu audio AC'97.
   E. Aby uaktywnić mikrofon przedni, przejdź do zakładki "FrontMic" w panelu Realtek Control i wyreguluj "Głośność nagrywania".

Złącza /wentylatora pompy wodnej obudowy (4-pinowe CHA_FAN1/WP) (sprawdź s.1, Nr 28)

(4-pinowe CHA_FAN2/WP) (sprawdź s.1, Nr 23) (4-pinowe CHA_FAN3/WP) (sprawdź s.1, Nr 14)

Ta płyta główna udostępnia trzy 4-pinowe złącza obudowy wentylatora chłodzenia wodnego. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego obudowy, należy je podłączyć do pinów 1-3.

Złącze wentylatora CPU (4-pinowe CPU_FAN1) (sprawdź s.1, Nr 3)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Ta płyta główna udostępnia 4-pinowe złącze wentylatora CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.

Złącze wentylatora pompy wodnej /CPU (4-pinowe CPU_FAN2/WP) (sprawdź s.1, Nr 2)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

Ta płyta główna udostępnia 4-pinowe złącze obudowy wentylatora chłodzenia wodnego CPU. Jeśli planowane jest podłączenie 3-pinowego wentylatora chłodzenia wodnego CPU, należy je podłączyć do pinów 1-3.

Złącze zasilania ATX(24-pinowe ATXPWR1)(sprawdź s.1, Nr 8)		Ta płyta główna udostępnia24-pinowe złącze zasilania ATX.W celu użycia 20-pinowegozasilacza ATX, należy podłączyćje wzdłuż pinu 1 i pinu 13.
Złącze zasilania ATX 12V(8-pinowe ATX12V1)(sprawdź s.1, Nr 1)		Ta płyta główna udostępnia8-pinowe złącze zasilania ATX12 V. W celu użycia 4-pinowegozasilacza ATX, należy podłączyćje wzdłuż pinu 1 i pinu 5.
złącze główkowe SPI TPM(13-pinowe SPI_TPM_J1)(sprawdź s.1, Nr 19)		To złącze obsługuje systemSPI Trusted PlatformModule (TPM), który możebezpiecznie przechowywaćklucze, certyfikaty cyfrowe,hasła i dane. System TPMpomaga także w zwiększeniuzabezpieczenia sieci, ochroniecyfrowych danych osobowychizapewnieniu integralnościpłatformy.
Złącze Thunderbolt AIC(5-pinowe TB1)(sprawdź s.1, Nr 24)		Podłącz do tego złączadodatkową kartę ThunderboltTM(AlC) przez kabel GPIO.* Należy zainstalować kartęThunderboltTM AIC do PCIE3(gniazdo domyślne).

Złącza główkowe LED RGB

(4-pinowe RGB_LED1)

(sprawdź s.1, Nr 6)

(4-pinowe RGB_LED2)

(sprawdź s.1, Nr 25)

Złącze główkowe LED RGB jest używane do podłączenia przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.

Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 33.

Adresowalne złącze główkowe LED

(sprawdź s.1, Nr 26)

To złącze główkowe LED jest używane do podłączenia adresowalnego przedłużacza LED, który umożliwia użytkownikom wybór spośród różnych efektów światła LED.

Ostrzeżenie: Nigdy nie należy instalować adresowalnego kabla LED w nieprawidłowym kierunku; w przeciwnym razie kabel może zostać uszkodzony.

*Dalsze instrukcje dotyczące tego złącza główkowego należy sprawdzić na stronie 34.

1 개요
