Marke	ASROCK
Modell	B460M Pro4/ac
Produkttyp	Micro-ATX-Mainboard
Chipsatz	Intel B460
Prozessorsockel	LGA1200 (10. Generation Intel Core)
Arbeitsspeicher	4 x DIMM DDR4, max. 128 GB, DDR4 2933/2666/2400/2133, Unterstützung XMP 2.0
Erweiterungssteckplätze	2 x PCIe 3.0 x16 (x16/x4), 1 x PCIe 3.0 x1
Speicher	6 x SATA3 6 Gb/s, 1 x M.2 PCIe Gen3 x4, 1 x M.2 SATA/PCIe Gen3 x4
Grafik	1 x HDMI 1.4, Unterstützung 4K UHD (mit integrierten Grafikprozessoren)
Audio	Realtek ALC1200, 7.1 HD-Kanäle, Überspannungsschutz
Netzwerk	Gigabit LAN Intel I219V, Wi-Fi 802.11ac + Bluetooth 4.2
Rückanschlüsse	1 x PS/2, 1 x HDMI, 4 x USB 3.2 Gen1 Typ A, 1 x USB-C 3.2 Gen1, 2 x USB 2.0, RJ-45, Audioanschlüsse
Stromversorgung	ATX 24-Pin + 12V 8-Pin
Sicherheit	Schutz gegen Überspannungen im Audiobereich und elektrostatische Entladungen (ESD)
Besondere Funktionen	Unterstützung AMD CrossFire, NVMe-Boot, Intel Optane, RGB-LED-Header (2x 12V, 2x 5V adressierbar), TPM, Thunderbolt AIC
Betriebssystem	Windows 10 64-Bit
Zertifizierungen	FCC, CE, ErP/EuP bereit
Lieferumfang	Mainboard, Schnellinstallationsanleitung, Support-CD, 2 SATA-Kabel (optional), 2 WLAN-Antennen (optional), 2 M.2-Schrauben (optional), E/A-Blende

Häufig gestellte Fragen - B460M Pro4/ac ASROCK

Welche Prozessoren sind mit dem Mainboard B460M Pro4/ac kompatibel?

Das Mainboard ist mit Prozessoren der 10. Generation Intel Core (Sockel LGA1200) kompatibel, einschließlich Core i9, i7, i5, i3, Pentium und Celeron.

Wie viele Speichersteckplätze hat es und welche maximale Kapazität?

Es verfügt über 4 DIMM DDR4-Steckplätze, die bis zu 128 GB Speicher unterstützen. Die unterstützten Frequenzen reichen von 2133 bis 2933 MHz je nach Prozessor (2933 für i9/i7, 2666 für i5/i3).

Wie installiere ich das mitgelieferte WLAN-Modul?

Setzen Sie das Wi-Fi 802.11ac-Modul in den dafür vorgesehenen M.2 (Key E)-Steckplatz ein und befestigen Sie dann die beiden mitgelieferten Antennen an den Antennenanschlüssen auf der Rückseite des Mainboards.

Wie lösche ich das CMOS (Clear CMOS)?

Schalten Sie den Computer aus, ziehen Sie das Netzkabel ab, warten Sie 15 Sekunden, verwenden Sie dann eine Jumper-Kappe, um die Pins des Jumper CLRMOS1 für 5 Sekunden kurzzuschließen. Entfernen Sie danach die Kappe.

Welche Speicheroptionen sind verfügbar?

Das Mainboard bietet 6 SATA3-Anschlüsse (6 Gb/s), einen Ultra M.2 (M2_1)-Steckplatz mit Unterstützung für PCIe Gen3 x4 und einen zweiten M.2 (M2_2)-Steckplatz mit Unterstützung für SATA oder PCIe Gen3 x4. Der Steckplatz M2_1 unterstützt auch NVMe-SSDs und Intel Optane.

Wie schließe ich das Frontpanel des Gehäuses an?

Schließen Sie die Kabel des Frontpanels an den PANNEAU1-Stecker (9-polig) an, dabei die Pinbelegung beachten: PWRBTN (Netzschalter), RESET (Reset), PLED (Netz-LED), HDLED (Festplatten-LED). Die Polaritäten sind im Handbuch angegeben.

Unterstützt das Mainboard Dual Channel?

Ja, es unterstützt die Dual-Channel-Technologie. Zur Aktivierung installieren Sie identische Speicherriegel (gleiche Kapazität, Geschwindigkeit, Marke) in Steckplätze derselben Farbe (z. B. Steckplätze A2 und B2).

Welches Betriebssystem wird empfohlen?

Das empfohlene Betriebssystem ist Microsoft Windows 10 64-Bit. Andere Systeme funktionieren möglicherweise, werden aber offiziell nicht unterstützt.

Wie aktualisiere ich das BIOS?

Laden Sie die neueste BIOS-Version von der ASRock-Website für dieses Modell herunter. Kopieren Sie die Datei auf einen FAT32-USB-Stick, starten Sie ins UEFI-BIOS und verwenden Sie das Instant Flash-Tool, um das Update durchzuführen.

Ist das Mainboard mit AMD CrossFire-Grafikkarten kompatibel?

Ja, es unterstützt AMD Quad CrossFireX und CrossFireX über die beiden PCIe 3.0 x16-Steckplätze (der erste im x16-Modus, der zweite im x4-Modus).

BEDIENUNGSANLEITUNG B460M Pro4/ac ASROCK

Vielen Dank, dass Sie sich für das B460M Pro4/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

Da die technischen Daten des Motherboards sowie die BIOS-Software aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls diese Dokumentation irgendwelchen Änderungen unterliegt, wird die aktualisierte Version ohne weitere Hinweise auf der ASRock-Webseite zur Verfügung gestellt. Sollten Sie technische Hilfe in Bezug auf dieses Motherboard benötigen, erhalten Sie auf unserer Webseite spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste unterstützter VGA-Karten und Prozessoren auf der ASRock-Webseite. ASRock-Webseite http://www.asrock.com.

1.1 Lieferumfang

• ASRock B460M Pro4/ac-Motherboard (Micro-ATX-Formfaktor)
• ASRock B460M Pro4/ac-Schnellinstallationsanleitung
• ASRock B460M Pro4/ac-Support-CD
• 2 x Serial-ATA- (SATA) Datenkabel (optional)
• 2 x ASRock-WiFi-2,4/5-GHz-Antennen (optional)
• 2 x Schrauben für M.2-Sockel (optional)
• 1 x E/A-Blendenabschirmung

1.2 Technische Daten

Plattform	Micro-ATX-FormfaktorFeststoffkondensator-Design
Prozessor	Unterstützt Intel® CoreTM-Prozessoren (Sockel 1200) der 10^ten GenerationDigi Power design9-LeistungsphasendesignUnterstützt Intel® Turbo Boost MAX 3.0-Technologie
Chipsatz	Intel® B460
Speicher	Dualkanal-DDR4-Speichertechnologie4 x DDR4-DIMM-SteckplätzeUnterstützt ungepufferten DDR42933/2800/2666/2400/2133-Non-ECC-Speicher** Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite.(http://www.asrock.com/)* CoreTM(i9/i7) Unterstützt DDR4 bis zu 2933; CoreTM(i5/i3), Pentium® und Celeron® Unterstützt DDR4 bis zu 2666.Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non-ECC-Modus)Systemspeicher, max. Kapazität: 128GBUnterstützt Intel® Extreme Memory Profile (XMP) 2.015-μ-Goldkontakt in DIMM-Steckplätze
Erweiterungssteckplatz	2 PCI Express 3.0 x16-Steckplätze (PCIE1/PCIE3:einzeln bei x16 (PCIE1); doppelt bei x16 (PCIE1) / x4 (PCIE3))* Unterstützt NVMe-SSD als Bootplatte1 x PCI-Express 3.0-x1-SteckplatzUnterstützt AMD Quad CrossFireXTMund CrossFireXTM1 x M.2-Sockel (Key E) mit dem mitgelieferten 802.11ac-WLAN-Modul

Grafikkarte

* Integrierte Intel® UHD Graphics-Visualisierung und VGA-Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

- Hardware-beschleunigende Codecs: AVC/H.264, HEVC/H.265 8 bit, HEVC/H.265 10 bit, VP8, VP9 8 bit, VP9 10 bit, MPEG2, MJPEG, VC-1

* VP9 10 Bit und VC-1 dienen nur der Dekodierung.

* VP8- und VP9-Enkodierugn werden von Windows-Betriebssystemen nicht unterstützt.

- Grafik, Medien und Rechenleistung: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid-/umschaltbare Grafikkarte, OpenCL 2.1

- Display & Content Security: Rec. 2020 (breiter Farbraum), Microsoft PlayReady 3.0, Intel® SGX-Inhaltsschutz, UHD/HDR Blu-ray Disc

- Unterstützt HDMI 1.4 mit maximaler Auflösung von 4K x 2K (4096 x 2160) bei 30Hz

- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 1.4-Port (konformer HDMI-Monitor erforderlich)

• Unterstützt HDCP 2.3 mit HDMI 1.4-Port

- Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI 1.4-Port

Audio

- 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC1200-Audiocodec)

• Erstklassige Blu-ray-Audiounterstützung

- Unterstützt Überspannungsschutz

• PCB-isolierte Abschirmung

- Individuelle PCB-Layer für rechten/linken Audiokanal

- Nahimic Audio

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel® I219V

• Unterstützt Wake-On-LAN

- Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

- Unterstützt energieeffizientes Ethernet 802.3az

- Unterstützt PXE

Wireless

LAN

• Intel*-802.11ac-WLAN-Modul
  • Unterstützt IEEE 802.11a/b/g/n/ac
  • Unterstützt Dualband (2,4/5 GHz)
• Unterstützt drahtlose Hochgeschwindigkeitsverbindungen bis 433 Mb/s
• Unterstützt Bluetooth 4.2 + High-Speed, Klasse II

Rückblende,

E/A

• 2 x Antennenanschluss
• 1 x PS/2-Maus-/Tastaturanschluss
- 1 x HDMI-Port
- 4 x USB-3.2 Gen1-Typ-A-Port (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB-3.2 Gen1-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entladung)
- 2 x USB-2.0-Ports (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
- HD-Audioanschlüsse: Line-in / Vorderer Lautsprecher / Mikrofon

Speicher

• 6 x SATA-III-6,0-Gb/s-Anschlüsse, unterstützt RAID (RAID 0,
• RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17), NCQ, AHCI und Hot-Plugging*
  * Wenn M2_2 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.
• 1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2242/2260/2280-M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s) ^**
• 1 x Ultra-M.2-Sockel (M2_2), unterstützt M-Key-Typ-2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s) ^**
  ** Unterstützt Intel® Optane™-Technologie (M2_1)
  ** Unterstützt NVMe-SSD als Bootplatte
  ** Unterstützt ASRock U.2-Kit

Anschluss

• 1 x SPI-TPM-Stiftleiste
• 1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste
• 2 x RGB-LED-Stiftleisten

* Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen

• 2 x Adressierbare-LED-Stiftleiste

* Unterstützen insgesamt bis zu 5V/3 A, 15-W-LED-Streifen

• 1 x CPU-Lüfteranschluss (4-polig)

* Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W).

- 1 x Anschluss für CPU-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der CPU-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

- 3 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung)

* Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2A (24 W).

* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP und CHA_FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.

• 1 x 24-poliger ATX-Netzanschluss
• 1 x 8-poliger 12-V-Netzanschluss
• 1 x Audioanschluss an Frontblende
- 1 x Thunderbolt Erweiterungskartenanschluss (5-polig) (Unterstützt nur ASRock Thunderbolt 3 AIC R2.0-Karten)
- 2 x USB 2.0-Stiftleisten (unterstützt 4 USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)
- 1 x USB 3.2 Gen1-Stiftleiste (unterstützt zwei USB 3.2 Gen1-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

BIOS-Funk- tion

• AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
  • ACPI 6.0-konforme Aufweckereignisse
  • SMBIOS 2.7-Unterstützung
• CPU-Kern/Cache, GT, DRAM, VPPM, PCH 1,05V, VCCST, VCCSA Mehrfachspannungsanpassung

Hard- wareüber- wachung

• Temperaturerkennung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Lüftertachometer: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Lautloser Lüfter (automatische Anpassung der Gehäuselüftergeschwindigkeit durch CPU-Temperatur): CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
• Mehrfachgeschwindigkeitssteuerung: CPU-, CPU-/Wasserpumpen-, Gehäuse-/Wasserpumpenlüfter
  • Gehäuse-offen-Erkennung
• Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST

Betriebssystem

- Microsoft® Windows® 10, 64 Bit

Zertifizierungen

- FCC, CE

• ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)

* Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com

Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.

1.3 Jumpereinstellung

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“.

Short

Open

CMOS-löschen-Jumper

(CLRMOS1)

(siehe S. 1, Nr. 22)

2-poliger Jumper

CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schließen Sie dann die Kontakte an CLRMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. Bitte denken Sie daran, die Jumper-Kappe nach der CMOS-Löschung zu entfernen.

Falls Sie den CMOS löschen, wird möglicherweise ein Gehäuseeingriff erkannt. Bitte passen Sie die BIOS-Option „Status löschen“ zur Löschung der Aufzeichnung des vorherigen Gehäuseeingriffstatus an.

1.4 Integrierte Stiftleisten und Anschlüsse

Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.

Systemblende-Stiftleiste

(9-polig, PANEL1)

(siehe S. 1, Nr. 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Verbinden Sie Netzschalter,

Reset-Taste und

Systemstatusanzeige am

Gehäuse entsprechend der nachstehenden

Pinbelegung mit dieser

Stiftleiste. Beachten Sie vor

Anschließen der Kabel die

positiven und negativen

Kontakte.

PWRBTN (Ein-/Austaste):

Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.

RESET (Reset-Taste):

Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt.

PLED (Systembetriebs-LED):

Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).

HDLED (Festplattenaktivitäts-LED):

Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt.

Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.

Gehäuseeingriffs- und

Lautsprecher-Stiftleiste

(7-polig, SPK_CI1)

(siehe S. 1, Nr. 15)

Bitte verbinden Sie Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser Stiftleiste.

Diese sechs SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenübertragungsge schwindigkeit bis 6,0 Gb/s. Wenn M2_2 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.

USB 2.0-Stiftleisten

(9-polig, USB3_4)

(siehe S. 1, Nr. 21)

(9-polig, USB5_6)

(siehe S. 1, Nr. 20)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Es gibt zwei USB-2.0-

Stiftleisten an diesem

Motherboard. Jede

USB 2.0-Stiftleiste kann

zwei Ports unterstützen.

USB 3.2 Gen1-Stiftleiste

(19-polig, USB3_5_6)

(siehe S. 1, Nr. 9)

VbusVbus Vbus IntA_PB_SSRX- IntA_PA_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PA_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PA_D- IntA_PB_D+ Dummy 1

Es gibt eine USB-3.2

Gen1-Stiftleiste an diesem

Motherboard. Jede USB 3.2

Gen1-Stiftleiste kann zwei

Ports unterstützen.

Audiostiftleiste

(Frontblende)

(9-polig, HD_AUDIO1)

(siehe S. 1, Nr. 27)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

Diese Stiftleiste dient

dem Anschließen von

Audiogeräten an der

Frontblende.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der Audiostiftleiste der Frontblende installieren:

A. Mic_IN (Mikrofon) mit MIC2_L verbinden.

B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.

C. Erde (GND) mit Erde (GND) verbinden.

D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie nicht für das AC'97-Audiopanel verbinden.

E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes

Mikrofon) ^'' -Register in der Realtek-Systemsteuerung auf und passen „Recording Volume (Aufnahmelautstärke) ^'' an.

Gehäuse-/Wasserpumpen- Lüfteranschlusse

(siehe S. 1, Nr. 28)

(siehe S. 1, Nr. 23)

(siehe S. 1, Nr. 14)

Dieses Motherboard bietet drei 4-polige Wasserkühlung-Gehäuselüfteranschlüsse. Falls Sie einen 3-poligen Gehäuse-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-Lüfteranschluss

(4-polig, CPU_FAN1)

(siehe S. 1, Nr. 3)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

Dieses Motherboard bietet einen 4-poligen CPU-Lüfteranschluss (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

CPU-/Wasserpumpen- Lüfteranschluss

Dieses Motherboard bietet einen 4-poligen Wasserkühlung-CPU-Lüfteranschluss. Falls Sie einen 3-poligen CPU-Wasserkühlerlüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss(24-polig, ATXPWR1)(siehe S. 1, Nr. 8)		Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss(8-polig, ATX12V1)(siehe S. 1, Nr. 1)		Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss. Bitte schließen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.

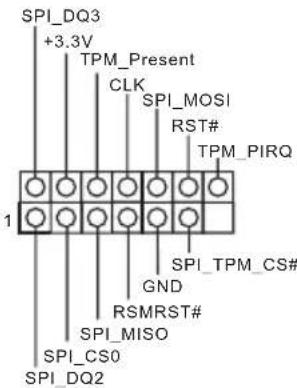

SPI-TPM-Stiftleiste(13-polig, SPI_TPM_J1)(siehe S. 1, Nr. 19)		Dieser Anschluss unterstützt das SPI Trusted Platform Module- (TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.
Thunderbolt-Erweiterungskartenanschluss(5-polig, TB1)(siehe S. 1, Nr. 24)		Bitte verbinden Sie eine ThunderboltTM- Erweiterungskarte über das GPIO-Kabel mit diesem Anschluss.*Bitte installieren Sie die ThunderboltTM- AIC-Karte am PCIE3 (Standardsteckplatz).

RGB-LED-Stiftleisten

(4-polig, RGB_LED1)

(siehe S. 1, Nr. 6)

(4-polig, RGB_LED2)

(siehe S. 1, Nr. 25)

RGB-LED-Stiftleiste dient dem Anschließen eines RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED-Lichteffekten ermöglicht.

Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 33.

Adressierbare-LED-Stiftleiste

(siehe S. 1, Nr. 26)

Diese Stiftleiste dient der Verbindung desAdressierbare-LED-Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen können.

Achtung: Installieren Sie das Adressierbare-LED-Kabel niemals falsch herum; andernfalls könnte das Kabel beschädigt werden.

*Weitere Anweisungen zu dieser Stiftleiste finden Sie auf Seite 34.

1 Introduction

* CPU_FAN2/WP、CHA_FAN1/WP、CHA_FAN2/WP
