РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ B460M Pro4/ac ASROCK
Благодарим вас за приобретение надежной материнской платы ASRock B460M Pro4/ac, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности.

По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления. При изменении содержимого настоящего документа его обновленная версия будет доступна на веб-сайте ASRock без предварительного уведомления. При необходимости технической поддержки, связанной с материнской платой, посетите веб-сайт и найдите на нем информацию о модели используемой вами материнской платы. На веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA-карт и ЦП. Веб-сайт ASRock http://www.asrock.com.
1.1 Комплект поставки
- Материнская плата ASRock B460M Pro4/ac (форм-фактор Micro ATX)
- Краткое руководство по установке ASRock B460M Pro4/ac
• Диск с ПО для ASRock B460M Pro4/ac
• 2 кабеля передачи данных Serial ATA (SATA) (приобретаются отдельно)
• 2 x ASRock WiFi-антенны 2,4/5 ГГц (приобретаются отдельно)
• 2 винта для слотов М.2 (приобретаются отдельно)
• 1 экран панели с портами ввода-вывода
1.2 Технические характеристики
| Платформа | • Форм-фактор Micro ATX• Схема на основе твердотельных конденсаторов |
| ЦП | • Поддержка процессоров 10^ro поколения Intel® CoreTM (Socket 1200)• Digi Power design• Система питания 9• Поддерживается технология Intel® Turbo Boost MAX 3.0 |
| Чипсет | • Intel® B460 |
| Память | • Двухканальная память DDR4• 4 гнезда DDR4 DIMM• Поддерживаются модули небуферизованной памяти DDR4 2933/2800/2666/2400/2133 без ECC* Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) * CoreTM (i9/i7) поддерживают память DDR4 с частотой до 2933; CoreTM (i5/i3), Pentium® и Celeron® поддерживают память DDR4 с частотой до 2666.• Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ECC)• Максимальный объем ОЗУ: 128 ГБ• Поддерживается Intel® Extreme Memory Profile (XMP) 2.0• Позолоченные (15 мкм) контакты слотов DIMM |
| Слоты расширения | • 2 PCI Express 3.0 x16 гнезд (PCIE1/PCIE3: одинарный при x16 (PCIE1); двойной при x16 (PCIE1) / x4 (PCIE3))* Поддерживаются в качестве загрузочных SSD-диски типа NVMe• 1 слот PCI Express 3.0 x1• Поддержка AMD Quad CrossFireXTM и CrossFireXTM• 1 слот M.2 (ключ E) с входящим в комплект поставки модулем WiFi-802.11ac |
Графическая подсистема
* Встроенный видеодаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.
- Кодеки с аппаратным ускорением Hardware Accelerated Codecs: AVC/H.264, HEVC/H.265 8 бит, HEVC/H.265 10 бит, VP8, VP9 8 бит, VP9 10 бит, MPEG2, MJPEG, VC-1
* VP9 10 бит и VC-1 только для декодирования.
* Кодирование VP8 и VP9 не поддерживается OC Windows.
- Графика, мультимедиа и вычисления: Microsoft DirectX 12, OpenGL 4.5, Встроенные визуальные элементы Intel®, Intel® Quick Sync Video, Гибридная / переключаемая графика, OpenCL 2.1
- Отображение и безопасность содержания: Rec. 2020 (широкая цветовая гамма), Microsoft PlayReady 3.0, Защита содержания Intel ^® SGX, Диск UHD/HDR Blu-ray
- Поддержка HDMI 1.4 с максимальным разрешением до 4K x 2K (4096x2160) при 30 Гц
- Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и HBR (High Bit Rate Audio) по HDMI 1.4 (необходим HDMI-совместимый монитор)
- Поддерживается HDCP 2.3 через порт HDMI 1.4.
- Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порт HDMI 1.4
Звук
- 7.1-канальный звук высокой четкости HD Audio с защитой данных (аудиокодек Realtek ALC1200)
• Поддержка Premium Blu-ray Audio
- Защита от перепадов напряжения в электрической сети
- Изолирующее экранирование печатной платы
- Отдельные слои печатной платы для левого и правого аудиоканалов
- Аудио Nahimic
LAN
• Gigabit Ethernet 10/100/1000 Мбит/с
• Giga PHY Intel ^® I219V
- Поддерживается пробуждение по ЛВС
- Молниезащита и защита от электростатических разрядов
- Поддерживается Energy Efficient Ethernet 802.3az
- Поддерживается PXE
Беспроводная ЛВС
- Модуль WiFi Intel® 802.11ac
• Поддержка IEEE 802.11a/b/g/n/ac
• Поддержка двух диапазонов (2,4/5 ГГц) - Поддержка высокоскоростного беспроводного подключения до 433 Мбит/с
- Поддержка Bluetooth 4.2 + High speed class II
Тыловые порты ввода-вывода
• 2 антенных порта
• 1 порт PS/2 для мыши/клавиатуры
• 1 порт HDMI
- 4 x Порт USB 3.2 Gen1 тип A (с защитой от электростатических разрядов)
- 1 x Порт USB 3.2 Gen1 тип C (с защитой от электростатических разрядов)
- 2 порта USB 2.0 (с защитой от электростатических разрядов)
- 1 порт ЛВС RJ-45 с индикаторами («Активность/Соединение» и «Скорость»)
- Разъемы HD Audio: линейный вход / фронтальные AC / микрофон
Запоминающие устройства
- 6 x порта SATA3 6,0 Гбит/с, поддержка RAID (RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage 17), NCQ, AHCI и «горячая» замена*
* Если слот M2_2 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен. - 1 слот Ultra M.2 (M2_1), поддерживается модуль M.2 PCI Express типа 2242/2260/2280 с ключом М до версии Gen3 x4 (32 Гбит/с) ^**
- 1 слот Ultra M.2 (M2_2), поддерживается модуль M.2 SATA3 с ключом М типа 2260/2280 с пропускной способностью 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с)**
** Поддерживается технология Intel® Optane™ (M2_1)
** Поддерживаются в качестве загрузочных SSD-диски типа NVMe
** Поддерживается комплект ASRock U.2.
Разъемы
• 1 колодка SPI TPM
- 1 колодка с разъемами датчика вскрытия корпуса и динамика
- 2 колодки для подключения светодиодной RGB-
подсветки
* Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт)
• 2 колодки адресуемой светодиодной подсветки
* Поддерживается светодиодная лента (максимум 5 В/3 А, суммарной мощностью до 15 Вт)
• 1 разъем для вентилятора охлаждения ЦП, 4-контактный
* Разъем процессорного вентилятора поддерживает вентилятор с потребляемым током не более 1 А (12 Вт)
- 1 разъем для вентилятора или водяной помпы водяного охлаждения ЦП (4-контактный) (смарт-регулятор скорости вентилятора)
* Разъем для процессорного корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт)
- 3 разъемы для корпусного вентилятора или водяной помпы (4-контактный) (смарт-регулятор скорости вентилятора)
* Разъем для корпуса корпусного вентилятора или водяной помпы поддерживает вентилятор с потребляемым током не более 2 А (24 Вт).
* Для разъемов CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP и CHA_FAN3/WP автоматически определяется тип подключенного вентилятора: 3- или 4-контактный.
• 1 разъем питания АТХ, 24-контактный
• 1 разъем питания 12 В, 8-контактный
• 1 аудиоразъем для передней панели
- 1 AIC-разъем Thunderbolt (5-контактный)
(Поддерживает только карту ASRock Thunderbolt 3 AIC R2.0)
- 2 колодки USB 2.0 (4 порта USB 2.0, с защитой от электростатических разрядов)
- 1 колодка USB 3.2 Gen1 (2 порта USB 3.2 Gen1) (с защитой от электростатических разрядов)
Параметры BIOS
- AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса
- Поддержка функций пробуждения по стандарту АСРІ 6.0
• Поддержка SMBIOS 2.7 - Регулировка напряжений ядра/кэш ЦП, GT, DRAM, VPPM, PCH 1,05V, VCCST, VCCSA
Контроль оборудования
- Контроль температуры: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
- Тахометр: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
- Бесшумная работа (с автоматической регулировкой скорости вращения в зависимости от температуры ЦП): Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
- Регулировка скорости вращения: Вентилятор ЦП; Вентилятор или помпа водяного охлаждения ЦП; Вентилятор или помпа водяного охлаждения корпуса
• Датчик вскрытия корпуса - Контроль напряжений: +12 В, +5 В, +3,3 В, напряжение ядра ЦП, DRAM, VPPM, PCH, VCCSA, VCCST
Операционные системы
- Microsoft® Windows® 10 (64-разрядная)
Сертификация
- FCC, CE
- Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP)
* С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com

Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора.
1.3 Установка перемычек
Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута».

Short

Open
Перемычка сброса
настроек CMOS
(CLRMOS1)
(см. стр. 1, № 22)

2-контактная перемычка
CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить параметры системы на настройки по умолчанию, выключите компьютер и извлеките отключите кабель питания от источника питания. Выждите 15 секунд и накидной перемычкой замкните контакты разъема CLRMOS1 на 5 секунд. Не сбрасывайте настройки CMOS сразу после обновления BIOS. При необходимости сбросить настройки CMOS сразу после обновления BIOS сначала перезагрузите систему, а затем выключите компьютер перед сбросом настроек CMOS. Учтите, что пароль, дата, время и профиль пользователя по умолчанию сбрасываются только в том случае, если извлечь батарею CMOS. После сброса настроек CMOS не забудьте снять накидную перемычку.

Сброс настроек CMOS может привести к определению вскрытию корпуса.
Чтобы обнулить запись предыдущего определения вскрытия корпуса,
используйте параметр Clear Status (Обнулить состояние) BIOS.
1.4 Колодки и разъемы, расположенные на системной плате

Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы.
Колодка системной панели
(9-контактная, PANEL1)
(см. стр. 1,№ 16)

PWRBTN (кнопка питания):
Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить порядок выключения системы с использованием кнопки питания.
RESET (кнопка перезагрузки):
Подключение кнопки перезагрузки системы, расположенной на передней панели корпуса. Нажмите кнопку перезагрузки, чтобы перезапустить компьютер, если он зависит и нормальный запуск невозможен.
PLED (светодиодный индикатор питания системы):
Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит.
HDLED (светодиодный индикатор работы жесткого диска):
Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных.
Передняя панель может быть разной на разных корпусах. В основном передняя панель включает в себя кнопку питания, кнопку перезагрузки, светодиодный индикатор питания, светодиодный индикатор работы жесткого диска, динамик и т. д. При подключении передней панели к этой колодке правильно подключайте провода к контактам.
Колодка с разъемами датчика вскрытия корпуса и динамика (7-контактный, SPK_CI1)
(см. стр. 1, № 15)

Предназначена для подключения датчика вскрытия корпуса и корпусного динамика.
Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 17)
(SATA3_1:
см. стр. 1, № 18)
(SATA3_2:
см. стр.1,№ 10)
(SATA3_3:
см. стр.1,№ 11)
(SATA3_4:
см. стр.1,№ 12)
(SATA3_5:
см. стр.1,№ 13)


SATA3_0
Эти шесть разъемов
SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0 Гб/с.
Если слот M2_2 занят устройством M.2 типа SATA, интерфейс SATA3_0 будет отключен.
Колодки USB 2.0
(9-контактная, USB3_4)
(см. стр. 1, № 21)
(9-контактная, USB5_6)
(см. стр. 1, № 20)
На системной плате имеется одна колодка USB 3.2 Gen1.
Каждая колодка USB 3.2 Gen1 поддерживает два порта.
Аудиоколодка передней панели
(9-контактов, HD_ AUDIO1)
(см. стр. 1, № 27)

- Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу сигналов НДА. Инструкции по установке системы см. в этом руководстве и руководстве на корпус.
- При использовании аудиопанели АС'97 подключите ее к аудиоколодке передней панели, как указано далее:
A. Подключите Mic_IN (MIC) κ MIC2_L.
B. Подключите Audio_R (RIN) κ OUT2_R, Audio_L (LIN) κ OUT2_L.
С. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудионанели высокого разрешения. При использовании аудионанели AC'97 их подключать не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic панели управления Realtek и отрегулируйте параметр Recording Volume (Громкость записи).
Разъемы для
вентилятора или помпы водяного охлаждения корпуса
(4-контактный CHA_ FAN1/WP)
(см. стр. 1, № 28)
(4-контактный CHA_ FAN2/WP)
(см. стр. 1,№ 23)
(4-контактный CHA_ FAN3/WP)
(см. стр. 1, № 14)


Данная системная
плата оснащена тремя
4-контактными разъемами для системы водяного охлаждения корпуса. 3-контактную систему водяного охлаждения корпуса следует подключать к контактам 1–3.
Разъем вентилятора охлаждения процессора
(4-контакта, CPU_ FAN1)
(см. стр. 1, № 3)
3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.
| Разъем для вентилятора или помпы водяного охлаждения ЦП(4-контактный CPU_FAN2/WP)(см. стр. 1,No 2) | ![]() | Данная материнская плата оснащена 4-контактным разъемом для системы водяного охлаждения ЦП.3-контактную систему водяного охлаждения ЦП следует подключать к контактам 1–3. |
| Разъем питания ATX(24-контакта,ATXPWR1)(см. стр. 1, No 8) | ![]() | Эта материнская плата оснащена 24-контактным разъемом питания ATX.Чтобы использовать 20-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 13. |
| Разъем питания ATX12 B(8-контактов,ATX12V1)(см. стр. 1, No 1) | ![]() | Эта материнская плата снабжена 8-контактным разъемом питания ATX12 В. Чтобы использовать 4-контактный разъем питания ATX, подключите его вдоль контакта 1 и контакта 5. |

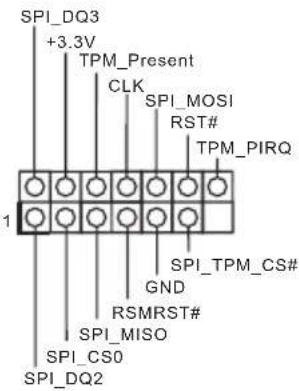

| колодка SPI TPM(13-контактная, SPI_TPM_J1)(см. стр. 1, No 19) | ![]() | Этот разъем обеспечивает поддержку системы SPI Trusted Platform Module (TPM), которая способна обеспечить надежное хранение ключей, цифровых сертификатов, паролей и данных. Система TPM также повышает уровень сетевой безопасности, защищает цифровые идентификаторы и обеспечивает целостность платформы. |
| Разъем Thunderbolt AIC(5 контактов, TB1)(см. стр. 1, No 24) | [IMAGE] | Подключите расширительную плату (AIC-карту)ThunderboltTM к данному разъему с помощью интерфейсного GPIO-кабеля.*Установите расширительную плату ThunderboltTM в слот РСІЕЗ (слот по умолчанию). |
| Колодки для подключения светодиодной RGB-подсветки.(4-контактная, RGB_LED1)(см. стр. 1, No 6)(4-контактная, RGB_LED2)(см. стр. 1, No 25) | ![]() ![]() | Колодка RGB-подсветки служит для подключения удлинительного кабеля светодиодной RGB-подсветки, которая позволяет реализовать различные световые эффекты.Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки с нарушением полярности, так как это может привести к его повреждению.* Дополнительные сведения об использовании этой колодки см. на стр. 33. |
| колодка адресуемой светодиодной подсветки(3 контакта, ADDR_LED1)(см. стр. 1, No 7)(3 контакта, ADDR_LED2)(см. стр. 1, No 26) | ![]() ![]() | Эта колодка служит для подключения удлинительного кабеля адресуемой светодиодной подсветки, которая позволяет реализовать различные световые эффекты.Внимание! Категорически запрещается подключать кабель адресуемой светодиодной подсветки с нарушением полярности, так как это может привести к его повреждению.* Дополнительные сведения об использовании этой колодки см. на стр. 34. |
