B460M Pro4/ac - 마더보드 ASROCK - 무료 사용 설명서

브랜드	ASROCK
모델	B460M Pro4/ac
제품 유형	Micro ATX 마더보드
칩셋	Intel B460
CPU 소켓	LGA1200 (10세대 Intel Core)
메모리	4 x DIMM DDR4, 최대 128GB, DDR4 2933/2666/2400/2133, XMP 2.0 지원
확장 슬롯	2 x PCIe 3.0 x16 (x16/x4), 1 x PCIe 3.0 x1
저장 장치	6 x SATA3 6Gb/s, 1 x M.2 PCIe Gen3 x4, 1 x M.2 SATA/PCIe Gen3 x4
그래픽	1 x HDMI 1.4, 4K UHD 지원 (내장 그래픽 사용 시)
오디오	Realtek ALC1200, 7.1채널 HD, 서지 보호
네트워크	Gigabit LAN Intel I219V, Wi-Fi 802.11ac + 블루투스 4.2
후면 포트	1 x PS/2, 1 x HDMI, 4 x USB 3.2 Gen1 Type-A, 1 x USB-C 3.2 Gen1, 2 x USB 2.0, RJ-45, 오디오 잭
전원	ATX 24핀 + 12V 8핀
보안	오디오 서지 보호 및 정전기 방전(ESD) 보호
특수 기능	AMD CrossFire 지원, NVMe 부팅, Intel Optane, RGB LED 헤더 (2x 12V, 2x 5V 주소 지정 가능), TPM, Thunderbolt AIC
운영 체제	Windows 10 64비트
인증	FCC, CE, ErP/EuP Ready
패키지 내용물	마더보드, 빠른 설치 가이드, 지원 CD, SATA 케이블 2개 (옵션), Wi-Fi 안테나 2개 (옵션), M.2 나사 2개 (옵션), I/O 패널

자주 묻는 질문 - B460M Pro4/ac ASROCK

B460M Pro4/ac 마더보드와 호환되는 CPU는 무엇입니까?

이 마더보드는 10세대 Intel Core 프로세서(소켓 LGA1200)와 호환되며, Core i9, i7, i5, i3, Pentium, Celeron을 포함합니다.

메모리 슬롯은 몇 개이며 최대 용량은 얼마입니까?

4개의 DDR4 DIMM 슬롯을 제공하며 최대 128GB까지 지원합니다. 지원 주파수는 CPU에 따라 2133MHz에서 2933MHz입니다(i9/i7의 경우 2933, i5/i3의 경우 2666).

포함된 Wi-Fi 모듈을 어떻게 설치합니까?

Wi-Fi 802.11ac 모듈을 해당 M.2 (Key E) 슬롯에 삽입한 후, 마더보드 후면의 안테나 포트에 제공된 두 개의 안테나를 고정하십시오.

CMOS를 지우는 방법(CLR CMOS)은?

컴퓨터를 끄고 전원 코드를 뽑은 후 15초 기다린 다음, 점퍼 캡을 사용하여 CLRMOS1 점퍼 핀을 5초간 단락시키십시오. 그 후 캡을 제거하십시오.

사용 가능한 저장 장치 옵션은 무엇입니까?

이 마더보드는 6개의 SATA3 포트(6Gb/s), PCIe Gen3 x4를 지원하는 Ultra M.2 (M2_1) 슬롯, SATA 또는 PCIe Gen3 x4를 지원하는 두 번째 M.2 (M2_2) 슬롯을 제공합니다. M2_1 슬롯은 NVMe SSD 및 Intel Optane을 지원합니다.

케이스 전면 패널을 어떻게 연결합니까?

전면 패널 케이블을 PANEL1 헤더(9핀)에 핀 배열에 맞게 연결하십시오: PWRBTN(전원), RESET(리셋), PLED(전원 LED), HDLED(HDD LED). 극성은 매뉴얼에 표시되어 있습니다.

마더보드가 듀얼 채널을 지원합니까?

예, 듀얼 채널 기술을 지원합니다. 활성화하려면 동일한 색상의 슬롯(예: A2 및 B2)에 동일한 사양(용량, 속도, 브랜드)의 메모리 모듈을 설치하십시오.

권장 운영 체제는 무엇입니까?

권장 운영 체제는 Microsoft Windows 10 64비트입니다. 다른 운영 체제도 작동할 수 있지만 공식적으로 지원되지는 않습니다.

BIOS를 어떻게 업데이트합니까?

ASRock 웹사이트에서 이 모델의 최신 BIOS를 다운로드하십시오. 파일을 FAT32 USB 드라이브에 복사하고, UEFI BIOS로 부팅한 다음 Instant Flash 도구를 사용하여 업데이트를 수행하십시오.

이 마더보드는 AMD CrossFire 그래픽 카드와 호환됩니까?

예, 두 개의 PCIe 3.0 x16 슬롯(첫 번째 x16, 두 번째 x4)을 통해 AMD Quad CrossFireX 및 CrossFireX를 지원합니다.

사용 설명서 B460M Pro4/ac ASROCK

ASRock B460M Pro4/ac 마더보드를 구입해 주셔서 감사합니다. 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.

마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다. ASRock 웹사이트 http://www.asrock.com.

1.1 포장 내용물

• ASRock B460M Pro4/ac 마더보드 (Micro ATX 품 팩터 )
  • ASRock B460M Pro4/ac 간편 설치 안내서
  • ASRock B460M Pro4/ac 지원 CD
• 시리얼 ATA (SATA) 데이터 케이블 2 개 (선택 품목)
• ASRock WiFi 2.4/5 GHz 안테나 2 개 (선택 품목)
  • M.2 소켓용 나사 2 개 (선택 품목)
• I/O 패널 실드 1 개

1.2 규격

플랫폼	Micro ATX 품 팩터솔리드 콘덴서 구조
CPU	10 세대 Intel® CoreTM 프로세서 지원 (소켓 1200)Digi Power design9 개 건원 위상 구조Intel® Turbo Boost MAX 3.0 기술 지원
첩세트	Intel® B460
메모리	듀얼 채널 DDR4 메모리 기술DDR4 DIMM 슬롯 4 개DDR4 2933/2800/2666/2400/2133 비 ECC, 비버퍼링 메모리 지원* 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/)* CoreTM (i9/i7) 는 최대 2933 까지 DDR4 를 지원하고 ;CoreTM (i5/i3), Pentium® 및 Celeron® 는 최대 2666 까지 DDR4 를 지원하고.ECC UDIMM 메모리 모듈 (비 -ECC 모드에서 작동함) 지원시스템 메모리 최대 용량 : 128GBIntel® Extreme Memory Profile (XMP) 2.0 지원DIMM 슬롯에 15μ Gold Contact 장착
확장 슬롯	PCI Express 3.0 x16 슬롯 2 개 (PCIE1/PCIE3: 단일 @ x16 (PCIE1), 이중 @ x16 (PCIE1) / x4 (PCIE3))* NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원PCI Express 3.0 x1 슬롯 1 개AMD Quad CrossFireXTM 및 CrossFireXTM 지원M.2 소켓 (키 E) 1 개 ( 번들로 제공되는 후면 I/O 의 WiFi-802.11ac 모듈
그래픽	* Intel® UHD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU통합 프로세서로만 지원할 수 있습니다 .하드웨어 가속 코덱 : AVC/H.264, HEVC/H.265 8- 비트 ,HEVC/H.265 10- 비트 , VP8, VP9 8- 비트 , VP9 10- 비트 ,MPEG2, MJPEG, VC-1* VP9 10 비트 및 VC-1 는 디코딩 전용입니다 .* VP8 및 VP9 인코딩은 Windows OS 에서 지원되지 않습니다 .그래픽 , 비디어 & 컴퓨터 : Microsoft DirectX 12,OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video,Hybrid / Switchable Graphics, OpenCL 2.1디스플레이 & 콘텐츠 보안 : Rec. 2020 (Wide Color Gamut),Microsoft PlayReady 3.0, Intel® SGX Content Protection,UHD/HDR 블루레이 디스크HDMI 1.4 지원 ( 최대 해상도 4K x 2K (4096x2160) @ 30Hz)Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (HighBit Rate Audio) (HDMI 1.4 포함 ) 지원 (HDMI 호환 모니터필요 )HDMI 1.4 포트를 이용한 HDCP 2.3 지원HDMI 1.4 포트를 이용한 4K Ultra HD (UHD) 재생 지원
오디오	콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (RealtekALC1200 오디오 코덱 )프리미엄 Blu-ray 오디오 지원서비스 보호 지원PCB 결연 차폐R/L 오디오 채널용 개별 PCB 레이어Nahimic 오디오
LAN	Gigabit LAN 10/100/1000 Mb/sGiga PHY Intel® I219VWake-On-LAN 지원번개 /ESD 보호 지원결전형 이더넷 802.3az 지원PXE 지원

무선 LAN

• Intel® 802.11ac WiFi 모듈
• IEEE 802.11a/b/g/n/ac 지원
• 듀얼 밴드 (2.4/5 GHz) 지원
  • 최대 433Mbps 의 고속 무선 연결 지원
• Bluetooth 4.2 + 고속 클레스 II 지원

후면 패널 I/O

-안테나포트2개
PS/2 마우스/키보드 포트 1 개
- HDMI 포트 1 개
- USB 3.2 Gen1 타입 A 포트 4 개 (ESD 보호 지원)
- USB 3.2 Gen1 타입 C 포트 1 개 (ESD 보호 지원)
- USB 2.0 포트 2 개 (ESD 보호 지원)
- LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED)
- HD 오디오 책:라인 입력/전면 스피커/마이크

저장 장치

- SATA3 6 Gb/s 커넥터 6 개가 RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel 빠른 저장 기술 17), NCQ, AHCI 및 “핫 플러그” 지원 *

* SATA- 타입 M.2 장치에서 M2_2 을 사용 중이면, SATA3_0 이 비활성화됩니다.

• Ultra M.2 소켓 (M2_1) 1 개, Gen3 까지의 M 키 타입 2242/2260/2280 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s)**
• Ultra M.2 소켓 (M2_2) 1 개, M 키 타입 2260/2280 M.2 SATA3 6.0 Gb/s 모듈 지원 및 Gen3 까지의 M.2 PCI Express 모듈 4 개 지원 (32 Gb/s)**

**Supports Intel® Optane™ 기술 지원 (M2_1)
**NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원
** ASRock U.2 키트 지원

커넥터

• SPI TPM 헤더 1 개
  -새시 침입 및 스피커 헤더 1 개
• RGB LED 헤더 2 개

*전체 최대 12V/3A,36W LED 스트립 지원

-주소지정가능한LED헤더2개

*전체 최대 5V/3A,15W LED 스트립 지원

• CPU 팬 커넥터 (4 핀) 1 개

*CPU 팬 커넥터는 팬 전력이 최대 1A(12W) 인 CPU 팬을 지원합니다.

- CPU/워터펌프 팬커넥터 (4 핀) 1 개 (스마트 팬속도 제어 )

*CPU/워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.

-새시/워터펌프 팬키넥터(3핀)4개(스마트 팬속도제어)

*새시/워터펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 콜러 팬을 지원합니다.

*3핀 또는 4핀 팬이 사용 중인 경우,CPU_FAN2/WP,

CHA_FAN1/WP, CHA_FAN2/WP 과 CHA_FAN3/WP 가 자동으로 감지할 수 있습니다.

• 24 핀 ATX 전원 커넥터 1 개
• 8 핀 12V 전원 커넥터 1 개
-전면 페널 오디오 커넥터 1 개
- Thunderbolt AIC 커넥터 1 개 (5 핀) (ASRock Thunderbolt 3 AIC R2.0 카드 만 지원)
- USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원) (ESD 보호 지원)
- USB 3.2 Gen1 헤더 1 개 (USB 3.2 Gen1 포트 2 개 지원) (ESD 보호 지원)

BIOS 기능

• 다국어 GUI 지원을 제공하는 AMI UEFI 적합형 BIOS
• ACPI 6.0 준수 웨이크 업 이벤트
• SMBIOS 2.7 지원
• CPU 코어 / 캐시, GT, DRAM, VPPM, PCH 1.05V, VCCST, VCCSA 전압 다중 조정

하드웨어모니터	온도감지:CPU,CPU/워터펌프,새시/워터펌프팬팩타코미터:CPU,CPU/워터펌프,새시/워터펌프팬저소음팬(CPU 온도에 의한 새시 팬속도 자동 조절):CPU,CPU/워터펌프,새시/워터펌프 팬팩다중속도제어:CPU,CPU/워터펌프,새시/워터펌프 팬케이스 열림 감지전압 모니터링:+12V,+5V,+3.3V,CPU Vcore,DRAM,VPPM,PCH,VCCSA,VCCST
OS	Microsoft® Windows® 10 64- 비트
인증	FCC,CEErP/EuP 사용 가능(ErP/EuP 사용 가능 전원공급장치 필요)

*자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com

BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입할 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 간수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다.

1.3 점퍼 설정

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씨우면 점퍼가 “단락” 됩니다. 점퍼 캡을 핀에 씨우지 않으면 점퍼가 “단선” 됩니다.

Short

Open

Clear CMOS 점퍼

(CLRMOS1)

(1 페이지, 22 번 항목 참조)

2핀점퍼

CLRMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다. 시스템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코드를 전원공급장치에서 빼십시오. 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRMOS1 의 편들을 5 초 동안 단락시키십시오. 그러나 BIOS 업데이트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS 를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날짜, 시간, 사용자 기본 프로파일이 지워집니다. CMOS 를 지운 후 반드시 점퍼 캡을 제거하십시오.

CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다. BIOS 옵션 "Clear Status (상태 지우기)"를 조절하여 이전의 새시 침입 상태에 대한 기록을 지우십시오.

1.4 온보드 헤더 및 커넥터

온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씩우지 마십시오. 점퍼 캡을 온보드 헤더와 커넥터에 씩우면 마더보드가 영구직으로 손상됩니다.

시스템 패널 헤더

(9 편 PANEL1)

(1 페이지, 16 번 항목 참조 )

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

새시의 전원 스위치,리셋

스위치,시스템 상태

표시등을 아래의 핀 할당에

따라 이 헤더에 연결합니다.

케이블을 연결하기 전에 양극

핀과 음극 핀을 기록합니다.

PWRBTN(전원스위치):

새시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끌는 방법을 구성할 수 있습니다.

RESET(리셋스위치):

새시 건면 패널의 리셋 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 제시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 새시작합니다.

PLED(시스템 전원 LED):

새시 건면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을

때는 LED 가켜져 있습니다.시스템이 S1/S3 대기 상태에 있을 때는 LED 가계속

감박입니다. 시스템이 S4 대기 상태 또는 전원 끼짐 (S5) 상태에 있을 때는 LED 가꺼져 있습니다.

HDLED(하드 드라이브 동작 LED):

새시 전면 패널의 하드 드라이브 동작 LED 에 연결합니다. 하드 드라이브가

데이터를 읽거나 쓰고 있을 때 LED 가켜져 있습니다.

전면 패널 디자인은 새시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원

스위치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어

있습니다.새시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 한당이

정확히 일치하는지 확인합니다.

새시 침입 및 스피커 헤더

(7 핀 SPK_CI1)

(1 페이지, 15 번 항목 참조 )

새시 침입 및 새시 스피커를 이 헤더에 연결하십시오.

시리얼 ATA3 커넥터 (SATA3_0:

1페이지,17번항목 참조)

(SATA3_1:

1페이지,18번항목 참조)

(SATA3_2:

1페이지,10번항목 참조)

(SATA3_3:

1페이지,11번항목 참조)

(SATA3_4:

1페이지,12번항목 참조)

(SATA3_5:

1페이지,13번항목 참조)

SATA3_4 SATA3_2 SATA3_5 SATA3_3

SATA3 1

SATA3_0

이들 6 개의 SATA3 커넥터는 최대 6.0 Gb/s 데이터 전송 속도를 제공하는 내부 저장 장치용 SATA 데이터 케이블을 지원합니다.

SATA-타입 M.2 장치에서

M2_2 을 사용 중이면,

SATA3_0이 비활성화됩니다.

USB 2.0 헤더

(9 편 USB3_4)

(1페이지,21번항목 참조)

(9 핀 USB5_6)

(1페이지,20번항목 참조)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

이 마더보드에는 USB 2.0 헤더 두 개가 있습니다. 각 USB 2.0 헤더는 포트 두 개를 지원할 수 있습니다.

USB 3.2 Gen1 헤더

(19 펀 USB3_5_6)

(1페이지,9번항목 참조)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND IntA_PB_SSTX- IntA_PB_SSTX- GND IntA_PB_D- IntA_PB_D+ Dummy 1

이 마더보드에는 하나의

USB 3.2 Gen1 헤더가

있습니다 .각 USB 3.2 Gen1

헤더는 포트두 개를 지원할 수 있습니다.

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1)

(1페이지,27번 항목 참조)

GND PRESENCE# MIC_RET OUT_RET 1 J_SENSE OUT2_R MIC2_R MIC2_L

이 헤더는 오디오 장치를 전면 오디오 페널에 연결하는 데 사용됩니다.

1. 고음질 오디.오는 책 감지를 지원하지만 올바르게 작동하려면 새시의 패널 와 이어가 HDA 를 지원해야 합니다. 설명서 및 새시 설명서에 나와 있는 지침을 따라 시스템을 설치하십시오.

2. AC'97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 :

A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다.

B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.

C.접지(GND)를접지(GND)에연결합니다.

D.MIC_RET 및 OUT_RET 는 HD 온디오 패널에만 사용됩니다.AC'97 온디오

패널용으로 연결할 필요가 없습니다.

E. 전면 마이크를 활성화하러면 Realtek 제어판에서 "FrontMic" 탱으로 가서

"Recording Volume(녹음 볼륨 )”을 조정합니다.

새시 / 워터 펌프 팬 커넥터

(4 편 CHA_FAN1/WP)

(1 페이지, 28 번 항목 참조)

이 마더보드에는 4 핀 수랭식 새시 팬 커넥터 3 개가

탑재되어 있습니다.3 핀

CPU 새시 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오.

(4 핀 CHA_FAN2/WP)

(1 페이지, 23 번 항목 참조)

(4 편 CHA_FAN3/WP)

(1 페이지, 14 번 항목 참조)

CPU 팬 커넥터

(4 편 CPU_FAN1)

(1 페이지 ,3 번 항목 참조 )

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

이 마더보드에는 4 펀 CPU

팬(저소음 팬)커넥터가

탑재되어 있습니다 .3 핀 CPU 팬을 연결하려는 경우 핀

1-3에연결하십시오.

CPU/위터 펌프 팬 커넥터

(4 편 CPU_FAN2/WP)

(1 페이지, 2 번 항목 참조)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

이 마더보드에는 4 핀 수냉식 CPU 펜 커넥터가 탑재되어

있습니다 .3 핀 CPU 수냉식 콜러 팬을 연결하려는 경우 핀 1-3 에 연결하십시오 .

ATX 전원 커넥터 (24 핀 ATXPWR1) (1 페이지, 8 번 항목 참조 )

이 마더보드에는 24 핀 ATX 전원 커넥터가 탑재되어 있습니다 . 20 핀 ATX 전원공급장치를 사용하려면 핀 1 과핀 13 을 따라 연결하십시오 .

ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1 페이지, 1 번 항목 참조 )

이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다 .4 핀 ATX 전원공급장치를 사용하려면 핀 1 과 핀 5 을 따라 연결하십시오 .

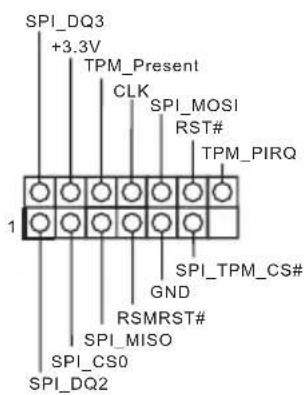

SPI TPM 헤더 (13 핀 SPI_TPM_J1) (1 페이지, 19 번 항목 참조 )

SPI_DQ3 +3.3V TPM_Present CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

이 커넥터는 키 , 디지털 인증서 , 암호 및 데이터를 안전하게 보관할 수 있는 SPI TPM(Trusted Platform Module) 시스템을 지원합니다 . TPM 시스템은 네트워크 보안을 강화하고 , 디지털 신원을 보호하며 플랫폼 무결성을 유지합니다 .

Thunderbolt AIC 커넥터 (5 핀 TB1) (1 페이지, 24 번 항목 참조 )

Thunderbolt™ 확장 카드 (AIC) 를 GPIO 케이블로 이 커넥터에 연결하십시오 . *Thunderbolt™ AIC 카드를 PCIE3(기본 슬롯) 에 설치하십시오 .

RGB LED 헤더

(4 편 RGB_LED1)

(1페이지,6번 항목 참조)

(4 핀 RGB_LED2)

(1페이지,25번항목 참조)

RGB LED 헤더는 다양한 LED 조명 효과를 선택할 수 있는 RGB LED 연장 케이블을 연결하는 데 사용됩니다.

주의 : RGB LED 계열을 잘못된 방향으로 설치하지 마십시오 그럴寥寥을 경우 케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 33 페이지를 참조하십시오.

주소 지정 가능한 LED 헤더

(3 편 ADDR_LED1)

(1 페이지, 7 번 항목 참조 )

(3 핀 ADDR_LED2)

(1페이지,26번항목 참조)

이 헤더는 사용자가 다양한 LED 조명 효과에서 선택할 수 있는 주소 지정 가능한 LED 연장 케이블을 연결하는 데 사용됩니다 .

주의 주조직제정총환한 LED 케이블을 잘못된 방향으로 설치하지 마십시오 그럴렬 경우케이블이 손상될 수 있습니다.

*이 헤더에 대한 추가 지침은 34 페이지를 참조하십시오.
