B460M Pro4/ac - Placa madre ASROCK - Manual de uso y guía de instrucciones gratis

Marca	ASROCK
Modelo	B460M Pro4/ac
Tipo de producto	Placa base Micro ATX
Chipset	Intel B460
Socket del procesador	LGA1200 (10.ª generación Intel Core)
Memoria	4 x DIMM DDR4, máx. 128 GB, DDR4 2933/2666/2400/2133, soporte XMP 2.0
Ranuras de expansión	2 x PCIe 3.0 x16 (x16/x4), 1 x PCIe 3.0 x1
Almacenamiento	6 x SATA3 6 Gb/s, 1 x M.2 PCIe Gen3 x4, 1 x M.2 SATA/PCIe Gen3 x4
Gráficos	1 x HDMI 1.4, soporte 4K UHD (con procesadores gráficos integrados)
Audio	Realtek ALC1200, 7.1 canales HD, protección contra sobretensiones
Red	Gigabit LAN Intel I219V, Wi-Fi 802.11ac + Bluetooth 4.2
Conectividad trasera	1 x PS/2, 1 x HDMI, 4 x USB 3.2 Gen1 tipo A, 1 x USB-C 3.2 Gen1, 2 x USB 2.0, RJ-45, conectores de audio
Alimentación	ATX 24 pines + 12V 8 pines
Seguridad	Protección contra sobretensiones de audio y descargas electrostáticas (ESD)
Funciones especiales	Soporte AMD CrossFire, arranque NVMe, Intel Optane, cabezales RGB LED (2x 12V, 2x 5V direccionables), TPM, Thunderbolt AIC
Sistema operativo	Windows 10 64 bits
Certificaciones	FCC, CE, ErP/EuP Ready
Contenido del paquete	Placa base, guía rápida, CD de soporte, 2 cables SATA (opcional), 2 antenas Wi-Fi (opcional), 2 tornillos M.2 (opcional), panel de E/S

Preguntas frecuentes - B460M Pro4/ac ASROCK

¿Qué procesadores son compatibles con la placa base B460M Pro4/ac?

La placa base es compatible con procesadores Intel Core de 10.ª generación (socket LGA1200), incluidos Core i9, i7, i5, i3, Pentium y Celeron.

¿Cuántas ranuras de memoria tiene y cuál es la capacidad máxima?

Tiene 4 ranuras DIMM DDR4, que admiten hasta 128 GB de memoria. Las frecuencias compatibles van de 2133 a 2933 MHz según el procesador (2933 para i9/i7, 2666 para i5/i3).

¿Cómo instalar el módulo Wi-Fi incluido?

Inserte el módulo Wi-Fi 802.11ac en el zócalo M.2 (Key E) previsto, luego fije las dos antenas suministradas a los puertos antena ubicados en la parte posterior de la placa.

¿Cómo borrar el CMOS (Clear CMOS)?

Apague la computadora, desconecte el cable de alimentación, espere 15 segundos, luego use un puente para cortocircuitar los pines del puente CLRMOS1 durante 5 segundos. Retire el puente después.

¿Cuáles son las opciones de almacenamiento disponibles?

La placa ofrece 6 puertos SATA3 (6 Gb/s), una ranura Ultra M.2 (M2_1) que admite PCIe Gen3 x4 y una segunda ranura M.2 (M2_2) que admite SATA o PCIe Gen3 x4. La ranura M2_1 también admite SSD NVMe e Intel Optane.

¿Cómo conectar el panel frontal de la caja?

Conecte los cables del panel frontal en el conector PANNEAU1 (9 pines) respetando la asignación: PWRBTN (encendido), RESET (reinicio), PLED (LED de encendido), HDLED (LED de disco duro). Las polaridades se indican en el manual.

¿La placa base admite el modo de doble canal?

Sí, admite la tecnología Dual Channel. Para activarla, instale módulos de memoria idénticos (misma capacidad, velocidad, marca) en las ranuras del mismo color (por ejemplo, ranuras A2 y B2).

¿Cuál es el sistema operativo recomendado?

El sistema operativo recomendado es Microsoft Windows 10 de 64 bits. Otros sistemas pueden funcionar pero no están oficialmente soportados.

¿Cómo actualizar la BIOS?

Descargue la última versión de la BIOS desde el sitio web de ASRock para este modelo. Copie el archivo en una unidad USB FAT32, inicie en la BIOS UEFI y use la herramienta Instant Flash para realizar la actualización.

¿La placa base es compatible con tarjetas gráficas AMD CrossFire?

Sí, admite AMD Quad CrossFireX y CrossFireX a través de las dos ranuras PCIe 3.0 x16 (la primera en x16, la segunda en x4).

MANUAL DE USUARIO B460M Pro4/ac ASROCK

Gracias por comprar la placa base ASRock B460M Pro4/ac, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.

Ya que las especificaciones de la placa base y el software de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modificaciones sin previo aviso. Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.

1.1 Contenido del paquete

• Placa base ASRock B460M Pro4/ac (Factor de forma Micro ATX)
• Guía de instalación rápida de ASRock B460M Pro4/ac
  • CD de soporte de ASRock B460M Pro4/ac
  • 2 x Cables de datos Serie ATA (SATA) (Opcional)
  • 2 x Antenas ASRock WiFi 2,4/5 GHz (Opcional)
  • 2 x Tornillos para sockets M.2 (Opcional)
  • 1 x escudo panel E/S

1.2 Especificaciones

Plataforma	• Factor de forma Micro ATX• Diseño de condensador sólido
CPU	• Compatible con la 10 ^4 generación de procesadores Intel®CoreTM (Socket 1200)• Digi Power design• Diseño de 9 fases de alimentación• Admite la tecnología Intel® Turbo Boost MAX 3.0
Conjunto de chips	• Intel® B460
Memoria	• Tecnología de memoria DDR4 de doble canal• 4 x ranuras DIMM DDR4• Admite memoria DDR4 2933/2800/2666/2400/2133 no ECC, sin búfer* Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) * CoreTM (i9/i7) compatible con DDR4 de hasta 2933; CoreTM (i5/i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666.• Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC)• Capacidad máxima de memoria del sistema: 128GB• Admite Perfil de memoria extremo de Intel® (XMP) 2.0• Contacto 15μ Gold en ranuras DIMM
Ranura de expansión	• 2 ranuras PCI Express 3.0 x16 (PCIE1/PCIE3: simple a x16 (PCIE1); dual a x16 (PCIE1) / x4 (PCIE3))* Admite unidad de estado sólido de NVMe como disco de arranque• 1 x ranura PCI Express 3.0 x1• Compatible con AMD Quad CrossFireXTM y CrossFireXTM• 1 x Zócalo M.2 (clave E) con el módulo WiFi-802.11ac

Gráficos

* Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

- Códecs acelerados por hardware: AVC/H.264, HEVC/H.265 8 bits, HEVC/H.265 10 bits, VP8, VP9 8 bits, VP9 10 bits, MPEG2, MJPEG, VC-1

* VP9 10 bits y VC-1 son solo para descodificación.

* El sistema operativo Windows no admite la codificación VP8 y VP9.

- Gráficos, Multimedia & Compute: Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid/Switchable Graphics, OpenCL 2.1

- Seguridad de visualización y contenido: Rec. 2020 (gama de colores amplia), Microsoft PlayReady 3.0, protección de contenido Intel® SGX, disco Blu-ray UHD/HDR

- Compatible con HDMI 1.4 con una resolución máxima de 4K x 2K (4096x2160) a 30Hz

- Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y HBR (audio de alta velocidad de bits) con puerto HDMI 1.4 (Se requiere un monitor HDMI compatible)

- Admite HDCP 2.3 con puerto HDMI 1.4

- Admite reproducción 4K Ultra HD (UHD) con puerto HDMI 1.4

Audio

- 7.1 Audio CH HD con Protección de contenido (Realtek ALC1200 Audio Codec)

• Compatible con audio Blu-ray Premium

- Admite protección contra sobretensiones

• Protección de aislamiento de PCB

- Capas PCB individuales para canal de audio D/I

- Audio Nahimic

LAN

• Gigabit LAN 10/100/1000 Mb/s

• Giga PHY Intel ^® I219V

- Admite la función Reactivación de LAN

- Admite protección contra rayos y descargas electrostáticas (ESD)

- Admite Ethernet 802.3az de eficiencia energética

- Admite PXE

LAN ina- lámbrica

• Módulo WiFi Intel® 802.11ac
  • Compatible con IEEE 802.11a/b/g/n/ac
  • Compatible con Banda Dual (2,4/5 GHz)
• Compatible con conexión inalámbrica de alta velocidad hasta 433Mbps
• Compatible con Bluetooth 4.2 + Alta velocidad clase II

E/S en panel pos- terior

• 2 x Puertos de antena
• 1 x puerto de ratón/teclado PS/2
• 1 x puerto HDMI
- 4 x Puerto USB 3.2 Gen1 de tipo A (admite protección contra descargas electrostáticas)
- 1 x Puerto USB 3.2 Gen1 de tipo C (admite protección contra descargas electrostáticas)
- 2 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)
- 1 x Puerto LAN RJ-45 con LED (LED DE ACTIVIDAD/ENLACE y LED DE VELOCIDAD)
- Conector de audio HD: Entrada de línea / Altavoz frontal / Micrófono

Alma- cenami- ento

- 6 x conectores SATA3 de 6,0 Gb/s, compatibilidad con RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 17), NCQ, AHCI y Conexión en caliente*

* Si M2_2 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.

- 1 x Zócalo Ultra M.2 (M2_1), compatible con el módulo PCI Express M.2 tipo 2242/2260/2280 con clave M hasta Gen3 x4 (32 Gb/s) ^**

- 1 x Zócalo Ultra M.2 (M2_2) que admite el módulo SATA3 6,0 Gb/s M.2 de tipo 2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s) ^**

** Admite Intel® Optane™ Technology (M2_1)

** Admite unidad de estado sólido de NVMe como disco de arranque

** Admite el kit U.2 de ASRock

Conector

• 1 x Conector SPI TPM
• 1 x cabezal de intrusión de chasis y de altavoces
• 2 x Cabezales de indicador LED RGB

* Admite una tira de LED de hasta 12 V/3 A (36 W) en total

• 2 x cabezales de LED direcciones

* Admite una tira de LED de hasta 5V/3 A (15W) en total
- 1 x Conector para ventilador de la CPU (4 contactos)
* El conector para ventilador de la CPU admite ventilador de la CPU con una potencia de ventilador de 1 A (12 W) máxima.

- 1 x Conector (4 contactos) para el ventilador de la bomba de agua/CPU (control de velocidad de ventilador inteligente)

* El ventilador de la CPU/bomba de agua admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).
- 3 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente)
* El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2A (24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP y CHA_FAN3/WP se pueden detectar automáticamente si se usa el ventilador de 3 o 4 contactos.

• 1 x conector de alimentación ATX de 24 contactos
- 1 x conector de alimentación de 12V de 8 contactos
- 1 x Conector de audio en el panel frontal
- 1 x conector Thunderbolt AIC (5 contactos) (Solamente se admite tarjeta 3 AIC R2.0 Thunderbolt)
- 2 x Bases de conexiones USB 2.0 (admite 4 puertos USB 2.0) (Admite protección contra descargas electrostáticas)
- 1 x base de conexiones USB 3.2 Gen1 (admite 2 puertos USB 3.2 Gen1) (Admite protección contra descargas electrostáticas)

Función de la BIOS

• BIOS legal UEFI AMI compatible con interfaz gráfica de usuario multilingüe
• Eventos de reactivación compatibles con ACPI 6.0
• Admite SMBIOS 2.7
• Varios ajustes de voltaje de núcleo y caché de CPU, GT, DRAM, VPPM, PCH 1,05V, VCCST, VCCSA

Monitor de hardware

• Detección de temperatura: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Tacómetro del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Ventilador silencioso (ajuste automático de la velocidad del ventilador del chasis por temperatura de la CPU): Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
• Control de varias velocidades del ventilador: Ventiladores de la bomba de agua/chasis, bomba de agua/CPU, CPU
  • Detección de CARCASA ABIERTA
• Supervisión del voltaje: +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST

so

• Microsoft® Windows® 10 64 bits

Certifica- ciones

• FCC y CE
• Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP)

* Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com

Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking.

1.3 Instalación de los puentes

La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.

Short

Open

Puente de borrado de

CMOS

(CLRMOS1)

(consulte la pág. 1, n° 22)

Puente de 2 contactos

CLRMOS1 le permite borrar los datos del CMOS. Para borrar y restablecer los parámetros del sistema a los valores predeterminados de instalación, apague el ordenador y desenchufe el cable de alimentación de la toma de alimentación. Después de esperar 15 segundos, utilice una tapa de puente para acortar los contactos en el CLRMOS1 durante 5 segundos. Sin embargo, no borre el CMOS justo después de que haya actualizado la BIOS. Si necesita borrar el CMOS cuando acabe de actualizar la BIOS, deberá arrancar el sistema primero y, a continuación, deberá apagarlo antes de que realice el borrado del CMOS. Tenga en cuenta que la contraseña, la fecha, la hora y el perfil de usuario predeterminado serán eliminados únicamente si se retira la pila del CMOS. Acuérdese de retirar la tapa de puente después de borrar el CMOS.

Si borra el CMOS, podrá detectarse la cubierta abierta. Ajuste la opción del BIOS "Clear Status" (Borrar estado) para borrar el registro del estado de intrusión anterior del chasis.

1.4 Conectores y cabezales incorporados

Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.

Cabezal del panel del sistema

(PANEL1 de 9 contactos) (consulte la pág. 1, n° 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Conecte el interruptor de alimentación, restablezca el interruptor y el indicador del estado del sistema del chasis a los valores de este cabezal, según los valores asignados a los contactos como se indica a continuación.

Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables.

PWRBTN (Interruptor de alimentación):

Conéctelo al interruptor de alimentación del panel frontal del chasis. Deberá configurar la forma en la que su sistema se apagará mediante el interruptor de alimentación.

RESET (Interruptor de reseteo):

Conéctelo al interruptor de reseteo del panel frontal del chasis. Pulse el interruptor de reseteo para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal.

PLED (Indicador LED de la alimentación del sistema):

Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5).

HDLED (Indicador LED de actividad en el disco duro):

Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indicador LED permanece encendido cuando el disco duro está leyendo o escribiendo datos.

El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: interruptor de alimentación, interruptor de reseteo, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.

Cabezal de intrusión de chasis y de altavoces (SPK_CI1 de 7 contactos) (consulte la pág. 1, n° 15)

Conecte la intrusión de chasis y el altavoz del chasis a este cabezal.

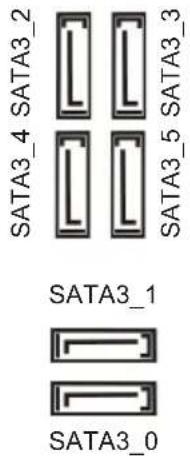

Conectores Serie ATA3 (SATA3_0: consulte la pág.1, n° 17) (SATA3_1: consulte la pág.1, n° 18) (SATA3_2: consulte la pág.1, n° 10) (SATA3_3: consulte la pág.1, n° 11) (SATA3_4: consulte la pág.1, n° 12) (SATA3_5: consulte la pág.1, n° 13)

SATA3_4 SATA3_2 SATA3_5 SATA3_3 SATA3_1 SATA3_0

Estos seis conectores SATA3 son compatibles con cables de datos SATA para dispositivos de almacenamiento interno con una velocidad de transferencia de datos de hasta 6,0 Gb/s. Si M2_2 se ocupa con un dispositivo M.2 de tipo SATA, SATA3_0 se deshabilitará.

Cabezales USB 2.0 (USB3_4 de 9 contactos) (consulte la pág. 1, n° 21) (USB5_6 de 9 contactos) (consulte la pág. 1, n° 20)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Hay dos bases de conexiones USB 2.0 en esta placa base. Cada cabezal USB 2.0 admite dos puertos.

Cabezal USB 3.2 Gen1 (USB3_5_6 de 19 contactos) (consulte la pág. 1, n° 9)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX- GND GND IntA_PB_D- IntA_PB_D+ Dummy IntA_PB_D+ 1

Esta placa base tiene otra base de conexiones USB 3.2 Gen1. Cada cabezal USB 3.2 Gen1 admite dos puertos.

Cabezal de audio del panel frontal (HD_AUDIO1 de 9 contactos) (consulte la pág. 1, n° 27)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_L MIC2_L

Este cabezal se utiliza para conectar dispositivos de audio al panel de audio frontal.

1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal siguiendo los pasos que se describen a continuación:

A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

Conectores del ventilador de la bomba de agua/chasis

(CHA_FAN1/WP de 4 contactos)

(consulte la pág. 1, n° 28)

(CHA_FAN2/WP de 4 contactos)

(consulte la pág. 1, n° 23)

(CHA_FAN3/WP de 4 contactos)

(consulte la pág. 1, n° 14)

Esta placa base proporciona tres conectores para el ventilador del chasis para refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de refrigeración por agua del chasis de 3 contactos, conéctelo al contacto 1-3.

Conector del ventilador de la CPU

(CPU_FAN1 de 4 contactos)

(consulte la pág. 1, n° 3)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

Esta placa base contiene un conector de ventilador (ventilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector del ventilador de la bomba de agua/ CPU

(CPU_FAN2/WP de 4 contactos)

(consulte la pág. 1, n° 2)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

Esta placa base proporciona un conector de ventilador de CPU de refrigeración por agua de 4 contactos. Si tiene pensando conectar un ventilador de disipador por agua de CPU de 3 contactos, conéctelo al contacto 1-3.

Conector de alimentaciónATX(ATXPWR1 de 24contactos)(consulte la pág. 1, n° 8)		Esta placa base contiene unconector de alimentación ATXde 24 contactos. Para utilizaruna toma de alimentación ATXde 20 contactos, conéctela en loscontactos del 1 al 13.
Conector de alimentaciónATX de 12V(ATX12V1 de 8contactos)(consulte la pág. 1, n° 1)		Esta placa base contiene unconector de alimentaciónATX de 12V y 8 contactos.Para utilizar una toma dealimentación ATX de 4contactos, conéctela en loscontactos del 1 al 5.
Conector SPI TPM(SPI_TPM_J1 de 13contactos)(consulte la pág. 1, n° 19)		Este conector es compatiblecon el sistema SPI Módulo dePlataforma Segura (TPM, eninglés), que puede almacenar deforma segura claves, certificadosdigitales, contraseñas y datos.Un sistema TPM también ayudaa aumentar la seguridad en lared, protege las identidadesdigitales y garantiza laintegridad de la plataforma.
Conector ThunderboltAIC(TB1 de 5 contactos)(consulte la pág. 1, n° 24)		Enchufe una tarjetacomplementaria (AIC)ThunderboltTM a este conectormediante el cable GPIO.* Instale la tarjeta ThunderboltTM AIC a PCIE3 (ranurapredeterminada).

Cabezales de LED RGB (RGB_LED1 de 4 contactos) (consulte la pág. 1, n° 6)

(RGB_LED2 de 4 contactos) (consulte la pág. 1, n° 25)

B R G 12V 1 12VG R B

El cabezal RGB LED se utiliza para conectar el alargador de LED RGB que permite a los usuarios elegir entre varios efectos de iluminación de LED.

Precaución: Nunca instale el cable de LED RGB con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 33 para obtener más instrucciones sobre esta base de conexiones.

Base de conexiones de LED direccionable (ADDR_LED1 de 3 contactos) (consulte la pág. 1, n° 7)

(ADDR_LED2 de 3 contactos) (consulte la pág. 1, n° 26)

La base de conexiones se usa para conectar el alargador de LED direccionable que permite a los usuarios elegir entre varios efectos de iluminación LED.

Precaución: Nunca instale el cable de LED direccionable con la orientación incorrecta ya que, de lo contrario, el cable puede dañarse.

*Consulte la página 34 para obtener más instrucciones sobre esta base de conexiones.

1 Введение

E/S do painel posterior

Cabeçotes de LED RGB (RGB_LED1 de 4 pinos) (ver p.1, N.º 6)

(RGB_LED2 de 4 pinos) (ver p.1, N.° 25)
