ブランド	ASROCK
モデル	B460M Pro4/ac
製品タイプ	Micro ATX マザーボード
チップセット	Intel B460
CPUソケット	LGA1200（第10世代Intel Core）
メモリ	4 x DIMM DDR4、最大128GB、DDR4 2933/2666/2400/2133、XMP 2.0対応
拡張スロット	2 x PCIe 3.0 x16（x16/x4）、1 x PCIe 3.0 x1
ストレージ	6 x SATA3 6Gb/s、1 x M.2 PCIe Gen3 x4、1 x M.2 SATA/PCIe Gen3 x4
グラフィックス	1 x HDMI 1.4、4K UHD対応（内蔵グラフィックスプロセッサ搭載時）
オーディオ	Realtek ALC1200、7.1チャンネルHD、保護回路
ネットワーク	Gigabit LAN Intel I219V、Wi-Fi 802.11ac + Bluetooth 4.2
背面コネクタ	1 x PS/2、1 x HDMI、4 x USB 3.2 Gen1 Type-A、1 x USB-C 3.2 Gen1、2 x USB 2.0、RJ-45、オーディオジャック
電源	ATX 24ピン + 12V 8ピン
セキュリティ	オーディオ過電圧保護および静電気放電（ESD）保護
特別機能	AMD CrossFire対応、NVMeブート、Intel Optane、RGB LEDヘッダー（2x 12V、2x 5V アドレス指定可能）、TPM、Thunderbolt AIC
対応OS	Windows 10 64ビット
認証	FCC、CE、ErP/EuP Ready
同梱品	マザーボード、クイックガイド、サポートCD、SATAケーブル2本（オプション）、Wi-Fiアンテナ2本（オプション）、M.2ネジ2本（オプション）、I/Oパネル

よくある質問 - B460M Pro4/ac ASROCK

B460M Pro4/acマザーボードに対応するCPUはどれですか？

このマザーボードは第10世代Intel Core（ソケットLGA1200）に対応しており、Core i9、i7、i5、i3、Pentium、Celeronが含まれます。

メモリースロット数と最大容量は？

4つのDIMM DDR4スロットを搭載し、最大128GBまで対応。対応周波数はCPUにより2133～2933MHz（i9/i7は2933、i5/i3は2666）。

付属のWi-Fiモジュールの取り付け方は？

Wi-Fi 802.11acモジュールを付属のM.2（Key E）ソケットに挿入し、付属の2本のアンテナをマザーボード背面のアンテナポートに固定します。

CMOSクリアの方法は？

PCの電源を切り、電源ケーブルを抜いて15秒待ち、ジャンパーキャップを使用してCLRMOS1ジャンパーのピンを5秒間ショートさせます。その後キャップを外します。

ストレージオプションは？

6つのSATA3ポート（6Gb/s）、PCIe Gen3 x4対応のUltra M.2（M2_1）スロット、SATAまたはPCIe Gen3 x4対応のM.2（M2_2）スロットを搭載。M2_1はNVMe SSDおよびIntel Optaneに対応。

フロントパネルの接続方法は？

フロントパネルケーブルをPANNEAU1（9ピン）に接続します。ピン配置：PWRBTN（電源）、RESET（リセット）、PLED（電源LED）、HDLED（HDD LED）。極性はマニュアルを参照。

デュアルチャンネル対応ですか？

はい、デュアルチャンネルに対応しています。有効にするには、同一のメモリーモジュール（同じ容量、速度、ブランド）を同じ色のスロット（例：A2とB2）に取り付けてください。

推奨OSは？

推奨OSはMicrosoft Windows 10 64ビットです。他のOSも動作可能ですが、公式サポートはありません。

BIOSアップデート方法は？

ASRockサイトからこのモデル用の最新BIOSをダウンロードし、FAT32 USBメモリにコピーします。UEFI BIOSを起動し、Instant Flashツールを使用してアップデートを実行します。

AMD CrossFire対応ですか？

はい、2つのPCIe 3.0 x16スロット（1つ目はx16、2つ目はx4）を介してAMD Quad CrossFireXおよびCrossFireXに対応しています。

使用説明書 B460M Pro4/ac ASROCK

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

SPEAKER DUMMY DUMMY +5V 1 SIGNAL GND DUMMY

SPEAKER DUMMY DUMMY +5V 1 SIGNAL GND DUMMY

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

ASRock B460M Pro4/ac マザーボードをお買い上げ頂きありがとうございます。ASRock の製品は一貫した厳格な品質管理の下で製造されております。優れた品質と耐久性を兼ね備えつつ、優れたパフォーマンスを提供致します。

マザーボードの仕様と BIOS ソフトウェアは更新されることがあるため、このマニュアルの内容は予告なしに変更することがあります。このマニュアルの内容に変更があった場合には、更新されたバージョンは、予告なく ASRock のウェブサイトから入手できるようになります。このマザーボードに関する技術的なサポートが必要な場合には、ご使用のモデルについての詳細情報を、当社のウェブサイトで参照ください。ASRock のウェブサイトでは、最新の VGA カードおよび CPU サポート一覧もご覧になれます。ASRock ウェブサイト http://www.asrock.com.

1.1 パッケージの内容

• ASRock B460M Pro4/ac マザーボード（マイクロ ATX フォームファクター）
• ASRock B460M Pro4/ac クイックインストールガイド
• ASRock B460M Pro4/ac サポート CD
• 2 x シリアル ATAATS）データケーブル（オプション）
• 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ（オプション）
• 2 x M.2 ソケット用ねじ（オプション）
• 1 x I/O パネルシールド

ユーザーマニュアル

1.2 仕様

プラットフォーム・マイクロ ATX フォームファクター

- 固体コンデンサ設計

CPU •第 10 世代 Intel® Core™ プロセッサーに対応（ソケット 1200）

- デジタル電源設計

-9 電源フェーズ設計

- Intel® ターボブースト MAX 3.0 テクノロジーをサポート

チップセット •Intel® B460

メモリ・デュアルチャンネル DDR4 メモリ機能

- 4 x DDR4 DIMM スロット

- DDR4 2933/2800/2666/2400/2133 ノン ECC、アンバッファードメモリに対応

*詳細については、ASRock ウェブサイトのメモリーサポート一覧を参照してください。(http://www.asrock.com/)

* Core™ (i9/i7) は最大 2933 までの DDR4 に対応します；Core™ (i5/i3), Pentium® および Celeron® は最大 2666 までの DDR4 に対応します。

- ECC UDIMM メモリモジュールに対応（non-ECC モードで動作）

・システムメモリの最大容量：128GB

- Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応

- DIMM スロットは5μゴールドコンタクトを採用

拡張スロット •2 x PCI Express 3.0 x16 スロット(PCIE1/PCIE3: x16 (PCIE1)

でシングル、x16 (PCIE1) / x4 (PCIE3) でデュアル

*起動ディスクとしてNVMe SSDに対応

- 1 x PCI Express 3.0 x1 スロット

- AMD Quad CrossFireX™ と CrossFireX™ をサポート

- 1 x M.2 ソケット(Key E)、WiFi-802.11ac モジュールに対応

グラフィックス

* Intel ヨ UHD グラフィックス内蔵ビジュアルおよび VGA 出力は、GPU に統合されたプロセッサーのみでサポートされます。

- ハードウェア・アクセラレイティド・コーデック：AVC/H.264、HEVC/H.265 8- ビット、HEVC/H.265 10- ビット、VP8、VP9 8- ビット、VP9 10- ビット、MPEG2、MJPEG、VC-1

* VP9 10 ビットおよび VC-1 は、デコード用のみです。

* VP8 および VP9 エンコードは、Windows OS によりサポートされません。

- グラフィック、メディアおよびコンピュート：Microsoft DirectX 12、OpenGL 4.5、インテル®ビルトイン・ビジュアル、インテル®クイック・シンク・ビデオ、ハイブリッド / スイッチャブル・グラフィックス、OpenCL 2.1

- ディスプレイおよびコンテンツのセキュリティ：Rec. 2020 (Wide Color Gamut)、Microsoft PlayReady 3.0、インテル® SGX コンテンツ保護、UHD/HDR Blu-ray ディスク

- HDMI 1.4 テクノロジーに対応、最大解像度 4K x 2K (4096x2160) @ 30Hz

- HDMI 1.4 ポートで、オートリップシンク、ディープカラー (12bpc)、xvYCC、および、HBR（高ビットレートオーディオ）に対応

(HDMI 対応モニターが必要です)

•HDMI 1.4 ポートで HDCP 2.3 に対応

•HDMI 1.4 ポートで 4K Ultra HD (UHD) 再生に対応

オーディオ

- 7.1 CH HD オーディオ、コンテンツプロテクション付き (Realtek ALC1200 オーディオコーデック)

・プレミアム・ブルーレイ・オーディオ・サポート

・サージ保護に対応

- PCB 絶縁シールド

•R/L オーディオチャンネル用個別 PCB レイヤ

•Nahimic オーディオ

LAN

- ギガビット LAN 10/100/1000 Mb/s

- ギガ PHY Intel® I219V

- Wake-On-LAN(ウェイク オン ラン)に対応

- 雷 / 静電気放電 (ESD) 保護に対応

- エネルギー効率のよいイーサネット 802.3az をサポート

- PXE をサポート

ワイヤレス

LAN

• Intel® 802.11ac WiFi モジュール
• IEEE 802.11a/b/g/n/ac をサポート
• デュアルバンド（2.4/5 GHz）をサポート
• 最大 433Mbps の高速ワイヤレス接続に対応
• ブルートウース 4.2 + ハイスピードクラス II をサポート

リアパネル I/O

-2xアンテナポート
- 1 x PS/2 マウス / キーボードポート
- 1 x HDMI ポート
- 4 x USB 3.2 Gen1 Type-A ポート（静電気放電 (ESD) 保護に対応）
- 1 x USB 3.2 Gen1 Type-C ポート（静電気放電 (ESD) 保護に対応）
- 2 x USB 2.0 ポート（静電気放電 (ESD) 保護に対応）
- LED 付き 1 x RJ-45 LAN ポート (ACT/LINK LED と SPEED LED)
- HD オーディオジャック: ラインイン / フロントスピーカー / マイク

ストレージ

- 6 x SATA3 6.0 Gb/s コネクタ、RAID ( RAID 0、RAID 1、RAID 5、RAID 10、Intel ラピッド・ストレージ・テクノロジー 17)、NCQ、AHCI、および、ホットプラグ機能に対応 *

* SATA タイプ M.2 デバイスで M2_2 を使用している場合は、SATA3_0 は無効になります。

• 1 x Ultra M.2 ソケット (M2_1)、最大 Gen3 x4 (32 Gb/s) までの M Key タイプ 2242/2260/2280 M.2 PCI Express モジュールに対応 **
• 1 x Ultra M.2 ソケット (M2_2)、M Key タイプ 2260/2280 M.2 SATA3 6.0 Gb/s モジュール、および、最大 Gen3 x4 (32 Gb/s)までの M.2 PCI Express モジュールに対応 **

** Intel® Optane™ テクノロジーに対応 (M2_1)
**起動ディスクとしてNVMe SSDに対応
** ASRock U.2 キットに対応

コネクタ

- 1 x SPI TPM ヘッダー

-1xシャーシイントルージョンとスピーカーヘッダー

- 2 x RGB LED ヘッダー

* 合計 12V/3A、36W までの LED ストリップに対応

-2xアドレサブルLEDヘッダー

* 合計 5V/3A、15W までの LED ストリップに対応

- 1 x CPU ファンコネクタ (4 ピン)

* CPU ファンコネクタは最大 1A (12W) の電力の CPU ファンに対応します。

-1 x CPU/ ウォーターポンプファンコネクタ (4 ピン)

(スマートファン速度制御)

* CPU/ ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

- 3 x シャーシ / ウォーターポンプファンコネクタ (4 ピン)

(スマートファン速度制御)

*シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウォータークーラーに対応します。

および CHA_FAN3/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出できます。

- 1 x 24 ピン ATX 電源コネクタ

-1×8ピン12V電源コネクタ

- 1 x 前面パネルオーディオコネクタ

- 1 x Thunderbolt AIC コネクタ(5 ピン) (Thunderbolt 3 AIC R2.0 カードのみポートに対応)

- 2 x USB 2.0 ヘッダー(4つのUSB 2.0ポートに対応)(静電気放電(ESD)保護に対応)

- 1 x USB 3.2 Gen1 ヘッダー (2つの USB 3.2 Gen1 ポートに対応) （静電気放電 (ESD) 保護に対応）

BIOS 機能

• AMI UEFI Legal BIOS、多言語 GUI サポート付き

- ACPI 6.0 準拠ウェイクアップイベント

•SMBIOS 2.7 サポート

- CPU コア / キャッシュ、GT、DRAM、VPPM、PCH 1.05V、VCCST、VCCSA 電圧マルチ調整

ハードウェアモニター

- 温度センシング: CPU、CPU/ウォーターポンプ、シャーシ / ウォーターポンプファン

- ファンタコメータ: CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

- 静音ファン（CPU 温度に従ってシャーシファン速度を自動調整）：CPU、CPU/ ウォーターポンプ、シャーシ / ウォーターポンプファン

- ファンマルチ速度制御: CPU、CPU/ウォーターポンプ、シャーシ / ウォーターポンプファン

-ケース開閉検知

- 電圧監視：+12V、+5V、+3.3V、CPU Vcore、DRAM、VPPM、PCH、VCCSA、VCCST

os

- Microsoft® Windows® 10 64-bit

認証

• FCC、CE

- ErP/EuP Ready（ErP/EuP 対応電源供給装置が必要です）

* 商品詳細については、当社ウェブサイトをご覧ください。http://www.asrock.com

BIOS 設定の調整、アンタイドオーバークロックテクノロジーの適用、サードパーティのオーバークロックツールの使用などを含む、オーバークロックには、一定のリスクを伴いますのでご注意ください。オーバークロックするとシステムが不安定になったり、システムのコンポーネントやデバイスが破損することがあります。ご自分の責任で行ってください。弊社では、オーバークロックによる破損の責任は負いかねますのでご了承ください。

1.3 ジャンパー設定

このイラストは、ジャンパーの設定方法を示しています。ジャンパーキャップがピンに被さっていると、ジャンパーは「ショート」です。ジャンパーキャップがピンに被さっていない場合には、ジャンパーは「オープン」です。

Short

Open

CMOS クリアジャンパー (CLRMOS1)

(p.1、No.22参照)

2 ピンジャンパー

CLRMOS1 を使って CMOS 内のデータをクリアできます。クリアして、デフォルト設定にシステムパラメーターをリセットするには、コンピューターの電源を切り、電源から電源コードを抜いてください。15 秒間待ってから、ジャンパーキャップを使用して CLRMOS1 上のピンを 5 秒間ショートさせます。ただし、BIOS をアップデートした直後に、CMOS をクリアしないでください。BIOS をアップデート後、CMOS をクリアする必要があれば、最初にシステムを起動し、それから CMOS クリアアクションを行う前にシャットダウンしてください。パスワード、日付、時間、ユーザーのデフォルトプロファイルは、CMOS の電池を取り外した場合にのみ、消去されることにご注意ください。CMOS をクリアした後で、ジャンパーキャップを必ず取り外してください。

CMOS をクリアすると、ケースの開閉が検知されることがあります。以前のシャーシイントルージョンステータス記録を消去するには、BIOS オプションから「Clear Status（ステータスの消去）」で調整してください。

1.4 オンボードのヘッダーとコネクタ

オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタにはジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを被せると、マザーボードに物理損傷が起こることがあります。

システムパネルヘッダー

(9 ピン PANEL1)

(p.1、No.16参照)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

電源スイッチを接続し、

スイッチをリセットし、下記の ピン割り当てに従って、

シャーシのシステムステータス 表示ランプをこのヘッダーに

セットします。ケーブルを接続

するときには、ピンの+とーに気をつけてください。

PWRBTN（電源スイッチ）：

シャーシ前面パネルの電源スイッチに接続してください。電源スイッチを使用して、システムをオフにする方法を設定できます。

RESET（リセットスイッチ）：

シャーシ前面パネルのリセットスイッチに接続してください。コンピューターがフリーズしたり、通常の再起動を実行できない場合には、リセットスイッチを押して、コンピューターを再起動します。

PLED（システム電源 LED）：

シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働中は、LEDが点灯します。システムがS1/S3スリーブ状態の場合には、LEDは点滅を続けます。システムがS4スリーブ状態または電源オフ(S5)のときには、LEDはオフです。

HDLED（ハードドライブアクティビティLED）：

シャーシ前面パネルのハードドライブアクティビティ LED に接続してください。ハードドライブのデータを読み取りまたは書き込み中に、LED はオンになります。

前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティLED、スピーカーなどから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。

シャーシイントルージョンとスピーカーヘッダー (7 ピン SPK_CI1) (p.1、No. 15 参照)

SPEAKER DUMMY +5V 1 SIGNAL GND DUMMY

シャーシイントルージョンと シャーシスピーカーをこの ヘッダーに接続してください。

シリアル ATA3 コネクタ

(SATA3_0:

p.1、No.17参照)

(SATA3_1:

p.1、No.18参照)

(SATA3_2:

p.1、No.10参照)

(SATA3_3:

p.1、No.11参照)

(SATA3_4:

p.1、No.12参照)

(SATA3_5:

p.1、No.13参照)

SATA3_4 SATA3_2 SATA3_5 SATA3_3

SATA3_1

SATA3_0

これら6つのSATA3コネクターは、最高 6.0 Gb/秒のデータ転送速度で内部ストレージデバイス用の SATA データケーブルをサポートします。SATA タイプ M.2 デバイスで M2_2 を使用している場合は、SATA3_0 は無効になります。

USB 2.0 ヘッダー

(9 ピン USB3_4)

(p.1、No.21参照)

(9 ピン USB5_6)

(p.1、No.20参照)

USB_PWR P- P+ GND DUMMY 1 GND P+ P- USB_PWR

このマザーボードには2つの

USB 2.0 ヘッダーが装備されています。各 USB 2.0 ヘッダーは、2つのポートをサポートできます。

USB 3.2 Gen1 ヘッダー

(19 ピン USB3_5_6)

(p.1、No.9 参照)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy IntA_PB_D+ 1

このマザーボードには1つの

USB 3.2 Gen1 ヘッダーが

装備されています。各 USB 3.2

Gen1 ヘッダーは、2つの

ポートをサポートできます。

フロントパネルオーディ オヘッダー

(9 ピン HD_AUDIO1)

(p.1、No.27参照)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L

このヘッダーは、フロント オーディオパネルにオーディオ デバイスを接続するためのもの です。

1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、正しく機能するためには、シャーシのパネルワイヤーが HDA をサポートしていることが必要です。お使いのシステムを取り付けるには、当社のマニュアルおよびシャーシのマニュアルの指示に従ってください。
2. AC'97 オーディオパネルを使用する場合には、次のステップで、前面パネルオーディオヘッダーに取り付けてください。

A. Mic_IN (MIC) を MIC2_L に接続します。

B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。

C. アース (GND) をアース (GND) に接続します。

D. MIC_RET と OUT_RET は、HD オーディオパネル専用です。AC'97 オーディオパネ

ルではこれらを接続する必要はありません。

E. フロントマイクを有効にするには、Realtek コントロールパネルの「FrontMic」タブで、

「録音音量」を調整してください。

シャーシ / ウォーターポ

ンプファンコネクタ

(4 ピン CHA_FAN1/WP)

(p.1、No.28参照)

(4 ピン CHA_FAN2/WP)

(p.1、No.23参照)

(4 ピン CHA_FAN3/WP)

(p.1、No.14 参照)

このマザーボードには3つの

4 ピン水冷却シャーシが

コネクタ用に装備されてい

ます。3 ピンのシャーシ水冷却ファンを接続する場合には、

ピン 1-3 に接続してください。

CPU ファンコネクタ

(4 ピン CPU_FAN1)

(p.1、No.3参照)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

このマザーボードは 4 ピン

CPU ファン（静音ファン）

コネクタが装備されています。

3 ピンの CPU ファンを接続

する場合には、ピン 1-3 に接続してください。

CPU/ウォーターポンプ

ファンコネクタ

(4 ピン CPU_FAN2/

WP)

(p.1、No.2 参照)

FAN_VOLTAGE_CONTROL GND FAN_SPEED FAN_SPEED_CONTROL 1 2 3 4

このマザーボードは 4 ピン

水冷却 CPU ファンコネクタが装備されています。3 ピンの

CPU 水冷却ファンを接続する

場合には、ピン 1-3 に接続してください。

ATX 電源コネクタ (24 ピン ATXPWR1) (p.1、No.8 参照)

このマザーボードは 24 ピン ATX 電源コネクタが装備されています。20 ピンの ATX 電源を使用するには、ピン 1と 13 に合わせて接続してください。

ATX 12V 電源コネクタ (8 ピン ATX12V1) (p.1、No.1 参照)

このマザーボードは 8 ピン ATX12V 電源コネクターが 装備されています。4 ピンの ATX 電源を使用するには、 ピン 1と 5 に合わせて接続 してください。

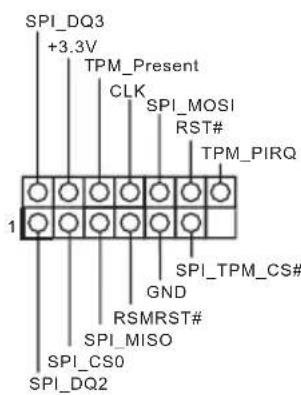

SPI TPM Header (SPI TPM ヘッダー) (13 ピン SPI_TPM_J1) (p.1、No. 19 参照)

SPI_DQ3 +3.3V TPM_Present CLK SPI_MOSI RST# TPM_PIRQ 1 SPI_TPM_CS# GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2

このコネクタは SPI トラステッド・プラットフォーム・ モジュール（TPM）システムに 対応するので、鍵、デジタル 証明書、パスワード、データを 安全に保管できます。TPM システムはまた、ネットワーク セキュリティを高め、デジタル 証明書を保護し、プラット フォームの完全性を 保証します。

Thunderbolt AIC コネクタ (5 ピン TB1) (p.1、No.24 参照)

GPIO ケーブルを使って、 Thunderbolt™ アドインカード（AIC）をこのコネクタに接続してください。 *PCIE3（デフォルトスロット）に Thunderbolt™ AIC カードを取り付けてください。

RGB LED ヘッダー (4 ピン RGB_LED1) (p.1、No.6 参照)

(4 ピン RGB_LED2) (p.1、No. 25 参照)

B R G 12V 1 12VG R B

RGB LED ヘッダーは RGB LED 延長ケーブルの接続に使用 され、これによりユーザーは さまざまな LED 証明効果から 選択することができます。

注意 : RGB LED ケーブルは間違った方向に取り付けないでください。間違った方向に取り付けるとケーブルが破損することがあります。

*このヘッダーに関する詳細指示については、33ページをご参照ください。

アドレサブル LED ヘッダー (3 ピン ADDR_LED1) (p.1、No.7 参照)

(3 ピン ADDR_LED2) (p.1、No.26 参照)

このヘッダーを使用して、 アドレサブルLED延長 ケーブルを接続すれば、 ユーザーは、さまざまなLED ライティン効果から選択できます。

注意 アドレサブル LED ケーブルは間違った方向に取り付けないでください。 間違った方向に取り付けると、ケーブルが破損することがあります。

* このヘッダーに関する詳細指示については、34 ページをご参照ください。
