Marque	ASROCK
Modèle	B460M Pro4/ac
Type de produit	Carte mère Micro ATX
Chipset	Intel B460
Socket processeur	LGA1200 (10e génération Intel Core)
Mémoire	4 x DIMM DDR4, max 128 Go, DDR4 2933/2666/2400/2133, support XMP 2.0
Slots d'extension	2 x PCIe 3.0 x16 (x16/x4), 1 x PCIe 3.0 x1
Stockage	6 x SATA3 6 Gb/s, 1 x M.2 PCIe Gen3 x4, 1 x M.2 SATA/PCIe Gen3 x4
Graphiques	1 x HDMI 1.4, support 4K UHD (avec processeurs graphiques intégrés)
Audio	Realtek ALC1200, 7.1 canaux HD, protection surtensions
Réseau	Gigabit LAN Intel I219V, Wi-Fi 802.11ac + Bluetooth 4.2
Connectique arrière	1 x PS/2, 1 x HDMI, 4 x USB 3.2 Gen1 type A, 1 x USB-C 3.2 Gen1, 2 x USB 2.0, RJ-45, audio jacks
Alimentation	ATX 24 broches + 12V 8 broches
Sécurité	Protection contre les surtensions audio et les décharges électrostatiques (ESD)
Fonctions spéciales	Support AMD CrossFire, NVMe boot, Intel Optane, RGB LED headers (2x 12V, 2x 5V adressables), TPM, Thunderbolt AIC
Système d'exploitation	Windows 10 64-bit
Certifications	FCC, CE, ErP/EuP Ready
Contenu de l'emballage	Carte mère, guide rapide, CD d'assistance, 2 câbles SATA (optionnel), 2 antennes Wi-Fi (optionnel), 2 vis M.2 (optionnel), panneau E/S

FOIRE AUX QUESTIONS - B460M Pro4/ac ASROCK

Quels processeurs sont compatibles avec la carte mère B460M Pro4/ac ?

La carte mère est compatible avec les processeurs Intel Core de 10e génération (socket LGA1200), incluant les Core i9, i7, i5, i3, Pentium et Celeron.

Combien de slots mémoire dispose-t-elle et quelle capacité maximale ?

Elle dispose de 4 slots DIMM DDR4, supportant jusqu'à 128 Go de mémoire. Les fréquences supportées vont de 2133 à 2933 MHz selon le processeur (2933 pour i9/i7, 2666 pour i5/i3).

Comment installer le module Wi-Fi inclus ?

Insérez le module Wi-Fi 802.11ac dans le socket M.2 (Key E) prévu, puis fixez les deux antennes fournies aux ports antenne situés à l'arrière de la carte.

Comment effacer le CMOS (Clear CMOS) ?

Éteignez l'ordinateur, débranchez le cordon d'alimentation, attendez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches du cavalier CLRMOS1 pendant 5 secondes. Retirez le capuchon ensuite.

Quelles sont les options de stockage disponibles ?

La carte offre 6 ports SATA3 (6 Gb/s), un slot Ultra M.2 (M2_1) supportant PCIe Gen3 x4 et un second slot M.2 (M2_2) supportant SATA ou PCIe Gen3 x4. Le slot M2_1 supporte également les SSD NVMe et Intel Optane.

Comment connecter le panneau avant du boîtier ?

Branchez les câbles du panneau avant sur l'embase PANNEAU1 (9 broches) en respectant le brochage : PWRBTN (alimentation), RESET (reset), PLED (LED alimentation), HDLED (LED disque dur). Les polarités sont indiquées dans le manuel.

La carte mère supporte-t-elle le Dual Channel ?

Oui, elle supporte la technologie Dual Channel. Pour l'activer, installez des barrettes mémoire identiques (même capacité, vitesse, marque) dans les slots de même couleur (par exemple, slots A2 et B2).

Quel est le système d'exploitation recommandé ?

Le système d'exploitation recommandé est Microsoft Windows 10 64-bit. D'autres systèmes peuvent fonctionner mais ne sont pas officiellement supportés.

Comment mettre à jour le BIOS ?

Téléchargez la dernière version du BIOS depuis le site ASRock pour ce modèle. Copiez le fichier sur une clé USB FAT32, démarrez dans le BIOS UEFI et utilisez l'outil Instant Flash pour effectuer la mise à jour.

La carte mère est-elle compatible avec les cartes graphiques AMD CrossFire ?

Oui, elle supporte AMD Quad CrossFireX et CrossFireX via les deux slots PCIe 3.0 x16 (le premier en x16, le second en x4).

MODE D'EMPLOI B460M Pro4/ac ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock B460M Pro4/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les spécifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock B460M Pro4/ac (facteur de forme Micro ATX)
  • Guide d'installation rapide ASRock B460M Pro4/ac
  • CD d'assistance ASRock B460M Pro4/ac
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
  • 2 x antenne Wi-Fi 2,4/5 GHz ASRock (Optionnel)
  • 2 x vis pour sockets M.2 (Optionnel)
  • 1 x panneau de protection E/S

1.2 Spécifications

Plateforme	Facteur de forme Micro ATXConception à condensateurs solides
Processeur	Prend en charge les processeurs 10^ème génération Intel®CoreTM (socket 1200)Digi Power designAlimentation à 9 phasesPrend en charge la technologie Intel® Turbo Boost MAX 3.0
Chipset	Intel® B460
Mémoire	Technologie mémoire double canal DDR44 x fentes DIMM DDR4Prend en charge les mémoires sans tampon non ECC DDR4 2933/2800/2666/2400/2133* Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations.(http://www.asrock.com/)* CoreTM (i9/i7) prend en charge DDR4 jusqu'à 2933; CoreTM (i5/i3), Pentium® et Celeron® prend en charge DDR4 jusqu'à 2666.Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC)Capacité max. de la mémoire système : 128 GoPrend en charge Intel® Extreme Memory Profile (XMP) 2.0Contacts dorés 15μ sur fentes DIMM
Fente d'expansion	2 x fentes PCI Express 3.0 x 16 (PCIE1/PCIE3 : simple en mode x16 (PCIE1), double à x16 (PCIE1) / x4 (PCIE3))* Prend en charge les SSD NVMe comme disques de démarrage1 x fente PCI Express 3.0 x1Prend en charge AMD Quad CrossFireXTM et CrossFireXTM1 x socket M.2 (touche E) avec le module Wi-Fi 802,11ac fourni

Graphiques

* La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique.

- Codecs d'accélération matérielle : AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1

* VP9 10 bits et VC-1 sont uniquement destinés au décodage.

* L'encodage VP8 et VP9 n'est pas pris en charge par le système d'exploitation Windows.

- Graphismes, multimédia et calcul : Microsoft DirectX 12, OpenGL 4.5, Intel® Built In Visuals, Intel® Quick Sync Video, Hybrid Graphics / Basculement des graphismes, OpenCL 2.1

- Affichage et sécurité du contenu : Rec. 2020 (large gamme de couleurs), Microsoft PlayReady 3.0, protection de contenu Intel® SGX, disque Blu-ray UHD/HDR

- Prend en charge la technologie HDMI 1.4 avec résolution maximale de 4K x 2K (4096x2160) @ 30Hz

- Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 1.4 (un moniteur compatible HDMI est requis)

- Prend en charge HDCP 2.3 via port HDMI 1.4

- Prend en charge la lecture 4K Ultra HD (UHD) avec le port HDMI 1.4

Audio

- Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1200)

- Compatible audio Blu-ray Premium

- Prend en charge la protection contre les surtensions

- Blindage isolant PCB

- Couches de PCB individuelles pour canal audio D/G

- Audio Nahimic

Réseau

• Gigabit LAN 10/100/1000 Mo/s

• Giga PHY Intel® I219V

- Prend en charge la fonction Wake-On-LAN

- Prend en charge la protection contre la foudre/les décharges électrostatiques

- Prend en charge la fonction d'économie d'énergie Ethernet 802.3az

- Prend en charge PXE

Réseau sans-fil

• Module Wi-Fi 802.11ac Intel®
  • Prend en charge IEEE 802.11a/b/g/n/ac
• Prend en charge le mode Dual-Band (2.4/5 GHz)
• Prend en charge la connexion sans-fil à haute vitesse jusqu'à 433Mbps
• Prend en charge Bluetooth 4.2 + haute vitesse classe II

Connectique du panneau arrière

• 2 x ports antenne
  • 1 x port souris/clavier PS/2
• 1 x port HDMI
• 4 x port USB 3.2 Gen1 type A (Protection contre les décharges électrostatiques)
• 1 x port USB 3.2 Gen1 type C (Protection contre les décharges électrostatiques)
• 2 x ports USB 2.0 (Protection contre les décharges électrostatiques)
• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
• Connecteurs jack audio HD : Entrée ligne / haut-parleur avant / microphone

Stockage

• 6 x connecteurs SATA3 6,0 Go/s, compatibles RAID (RAID 0, RAID 1, RAID 5, RAID 10, technologies Intel Rapid Storage 17), NCQ, AHCI et « Hot Plug »*
  * Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.
• 1 x socket Ultra M.2 (M2_1), prend en charge les modules M.2 PCI Express type 2242/2260/2280 touche M jusqu'à Gen3 x4 (32 Go/s) ^**
• 1 x socket Ultra M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Go/s type 2260/2280 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s) ^**
  ** Prend en charge la technologie Intel® Optane™ (M2_1)
  ** Prend en charge les SSD NVMe comme disques de démarrage
  ** Prend en charge le kit ASRock U.2

Connecteur

• 1 x embase SPI TPM
- 1 x prise DEL d'alimentation et emplacement sur châssis
• 2 x embase DEL RVB

* Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total

• 2 x embases DEL adressables

* Prend en charge les rubans DEL jusqu'à 5V/3 A, 15W au total
- 1 x connecteur pour ventilateur de CPU (4 broches)
* Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).
- 1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de processeur /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
- 3 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)
* Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2A (24 W).
* CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP et CHA_FAN3/WP peuvent détecter automatiquement si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d'alimentation ATX 24 broches
• 1 x connecteur d'alimentation 12 V 8 broches
  • 1 x connecteur audio panneau frontal
• 1 x connecteur Thunderbolt AIC (5 broches) (Prise en charge de la carte ASRock Thunderbolt 3 AIC R2.0 uniquement)
• 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
• 1 x embase USB 3.2 Gen1 (2 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

Caractéri- stiques du BIOS

• BIOS UEFI AMI avec prise en charge d'interface graphique multilingue
  • Compatible ACPI 6.0 Wake Up Events
  • Compatible SMBIOS 2.7
• Réglage de la tension CPU Core/Cache, GT, DRAM, VPPM, PCH 1,05V, VCCST, VCCSA

Surveillance du matériel

• Détection de température : Ventilateurs de CPU, CPU / pompe à eau, châssis / pompe à eau
• Tachymètre de ventilateur : Ventilateurs de CPU, CPU / pompe à eau, châssis / pompe à eau
• Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du châssis d'après la température du CPU) : Venti-lateurs de CPU, CPU /pompe à eau, châssis /pompe à eau
• Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau
  • Détection CHÂSSIS OUVERT
• Surveillance de la tension d'alimentation : +12V, +5V, +3,3V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST

Système d'exploitation

• Microsoft® Windows® 10 64 bits

Certifications

• FCC, CE
• ErP/EuP Ready (alimentation ErP/EuP ready requise)

* pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com

Il est important de signaler que l'overclocking présente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périphériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons en aucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumpers)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert ».

Short

Open

Cavalier Clear CMOS

(CLRMOS1)

(voir p.1, No. 22)

Cavalier (jumper) à 2 broches

CLRMOS1 vous permet d'effacer les donnés de la CMOS. Pour effacer les paramètres du système et rétablir les valeurs par défaut, veuillez éteindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter les broches sur CLRMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de procéder à l'effacement de la CMOS. Veuillez noter que les paramètres mot de passe, date, heure et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS. N'oubliez pas de retirer le capuchon du cavalier une fois les données CMOS effacées.

Si vous effacez la CMOS, l'alerte de châssis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'historique des intrusions de châssis précédentes.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.

Embase du panneau

système

(PANNEAU1 à 9

broches)

(voir p.1, No. 16)

PLED+ PLED- PWRBTN# GND 1 GND RESET# GND HDLED- HDLED+

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'état du système présents sur le châssis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les câbles.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du châssis. Vous pouvez configurer la façon dont votre système doit s'arrêter à l'aide du bouton de mise en marche.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantage ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système) :

pour brancher le témoin d'état de l'alimentation du panneau frontal du châssis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur) :

pour brancher le témoin LED d'activité du disque dur du panneau frontal du châssis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire correspondre les fils et les broches.

Prise DEL d'alimentation et emplacement sur châssis

(SPK_CI1 à 7 broches)

(voir p.1, No. 15)

Veuillez brancher l'emplacement sur le châssis et le haut-parleur du châssis sur ce connecteur.

Connecteurs Serial ATA3

(SATA3_0:

voir p.1, No. 17)

(SATA3_1:

voir p.1, No. 18)

(SATA3_2:

voir p.1, No. 10)

(SATA3_3:

voir p.1, No. 11)

(SATA3_4:

voir p.1, No. 12)

(SATA3_5:

voir p.1, No. 13)

SATA3_4 SATA3_2 SATA3_5 SATA3_3

SATA3_1

SATA3_0

Ces six connecteurs SATA3 sont compatibles avec les câbles de données SATA pour les appareils de stockage internes avec un taux de transfert maximal de 6,0 Go/s.

Si M2_2 est occupé par un périphérique M.2 type SATA, SATA3_0 est désactivé.

Embases USB 2.0

(USB3_4 à 9 broches)

(voir p.1, No. 21)

(USB5_6 à 9 broches)

(voir p.1, No. 20)

USB_PWR P- P+ GND DUMMY 1 P- P+ GND USB_PWR

Cette carte mère comprend deux embases USB 2.0. Chaque embase USB 2.0 peut prendre en charge deux ports.

Embase USB 3.2 Gen1

(USB3_5_6 à 19 broches)

(voir p.1, No. 9)

VbusVbus Vbus IntA_PB_SSRX- IntA_PB_SSRX+ GND GND IntA_PB_SSTX- IntA_PB_SSTX+ GND GND IntA_PB_D- IntA_PB_D+ Dummy IntA_PB_D+ 1

Cette carte mère comprend une embase USB 3.2 Gen1. Chaque embase USB 3.2 Gen1 peut prendre en charge deux ports.

Embase audio du panneau frontal

(HD_AUDIO1 à 9

broches)

(voir p.1, No. 27)

GND PRESENCE# MIC_RET OUT_RET J_SENSE OUT2_R MIC2_R MIC2_L

Cette embase sert au branchement des appareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procédant comme suit :

A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, sélectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement ».

Connecteurs du ventilateur de châssis/ pompe à eau

(CHA_FAN1/WP à 4 broches)

(voir p.1, No. 28)

(CHA_FAN2/WP à 4 broches)

(voir p.1, No. 23)

(CHA_FAN3/WP à 4 broches)

(voir p.1, No. 14)

Cette carte mère est dotée de trois connecteurs pour ventilateur de châssis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour châssis à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 3)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.

Connecteur pour ventilateur de processeur/ pompe à eau

(CPU_FAN2/WP à 4 broches)

(voir p.1, No. 2)

FAN_SPEED FAN_VOLTAGE_CONTROL GND FAN_SPEED_CONTROL 1 2 3 4

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 8)		Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branche-ments sur la Broche 1 et la Broche 13.
Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 1)		Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5.

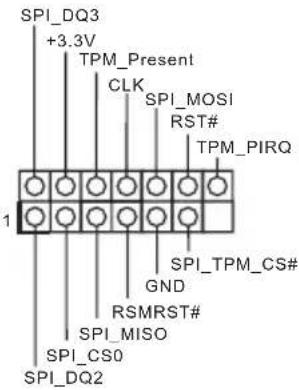

Embase SPI TPM (SPI_TPM_J1 à 13 broches) (voir p.1, No. 19)		Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvegarder clés, certificats numériques, mots de passe et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.
Connecteur Thunderbolt AIC (TB1 à 5 broches) (voir p.1, No. 24)		Veuillez connecter une carte d'extension ThunderboltTM (AIC) à ce connecteur via le câble GPIO.*Veuillez installer la carte ThunderboltTM AIC sur PCIE3 (emplacement par défaut).

Embase LED RVB

(RGB_LED1 à 4 broches)

(voir p.1, No. 6)

(RGB_LED2 à 4 broches)

(voir p.1, No. 25)

L'embase LED RVB sert à connecter le câble d'extension LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED

Attention : N'installez jamais le câble LED RVB dans le mauvais sens ; dans le cas contraire, le câble peut être endommagé.

*Veuillez consulter la page 33 pour des instructions supplémentaires sur cette embase.

Embase LED adressable

(ADDR_LED1 à 3

broches)

(voir p.1, No. 7)

(ADDR_LED2 à 3

broches)

(voir p.1, No. 26)

Cette embase sert à connecter un câble de rallonge LED adressable permettant aux utilisateurs de choisir parmi différents effets lumineux LED.

Attention : N'installez jamais le câble LED adressable dans le mauvais sens. Dans le cas contraire, le câble peut être endommagé.

*Veuillez consulter la page 34 pour des instructions supplémentaires sur cette embase.

1 Introduzione
