| Typ produktu | Kosiarka spalinowa z napędem |
| Marka | Stihl |
| Model | RM 756 GS |
| Szerokość koszenia | 54 cm |
| Wysokość koszenia | 25 do 90 mm (6 pozycji na koło) |
| Pojemność kosza | 80 litrów |
| Typ silnika | Kawasaki FJ180V, 4-suw, 179 cm³ |
| Moc nominalna | 2,9 kW przy 2800 obr/min |
| Zasilanie | Benzyna bezołowiowa, zbiornik 3 L |
| Napęd | 3 biegi do przodu (2,5 / 3,7 / 5,0 km/h) |
| Wymiary (dł. x szer. x wys.) | 176 x 59 x 116 cm |
| Masa | 60 kg |
| Gwarantowany poziom hałasu | 98 dB(A) |
| Poziom ciśnienia akustycznego przy uchu | 86 dB(A) |
| Drgania (ręka-ramię) | 2,40 m/s² |
| Bezpieczeństwo | Sprzęgło/hamulec noża (BBC), łuk sprzęgła, wyłącznik silnika |
| Konserwacja | Czyszczenie po każdym użyciu, wymiana oleju, filtr powietrza, ostrzenie noża |
| Części zamienne | Nóż (ref. 6378 702 0100), śruba mocująca (9008 319 2460), podkładka zabezpieczająca (0000 702 6600) |
Często zadawane pytania - RM 756 GS STIHL
Pytania użytkowników dotyczące RM 756 GS STIHL
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kosiarka do trawy w formacie PDF za darmo! Znajdź swoją instrukcję RM 756 GS - STIHL i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. RM 756 GS marki STIHL.
INSTRUKCJA OBSŁUGI RM 756 GS STIHL
PL Instrukcja obsługi
SK Návod na obsluhu

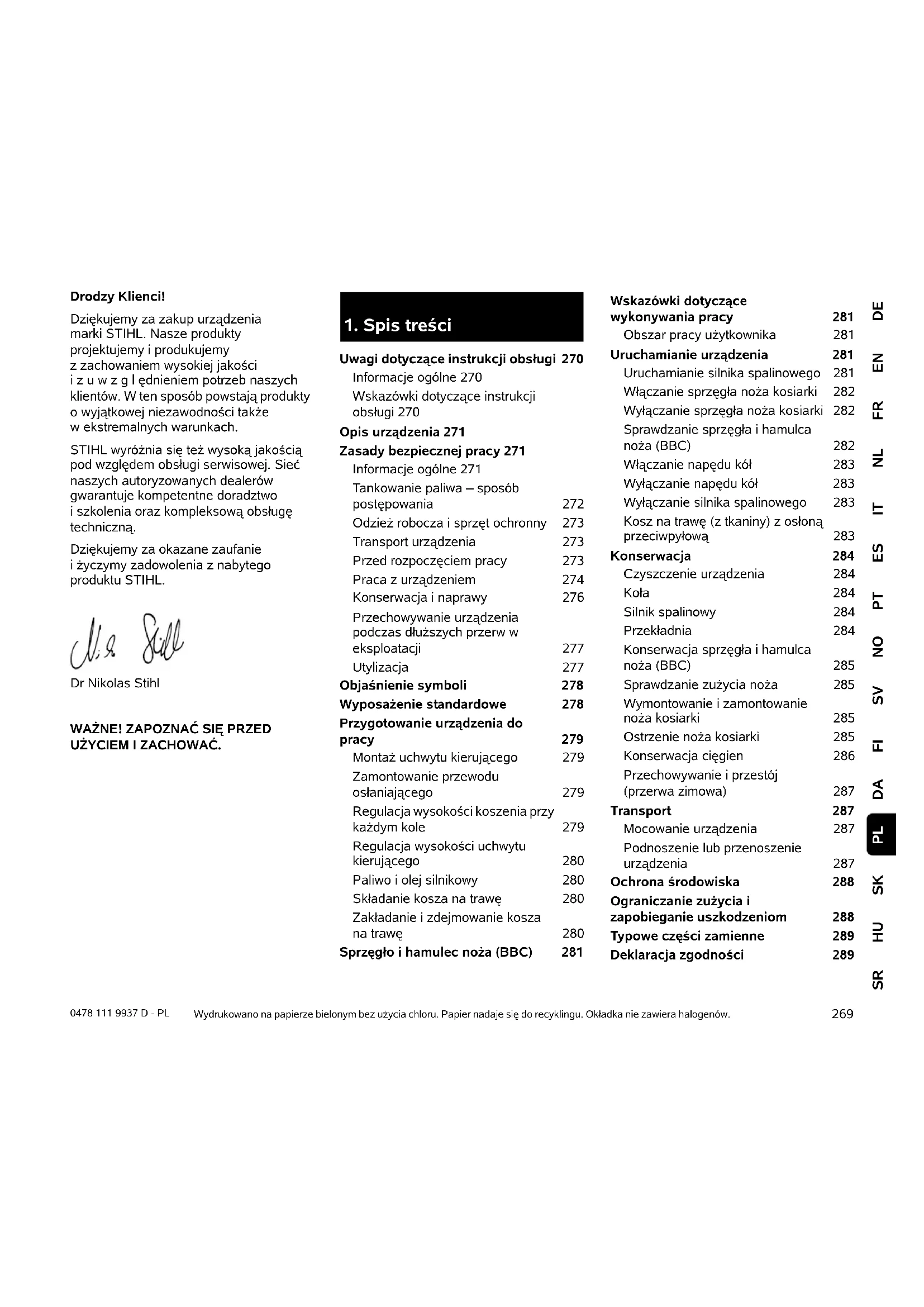

Dziękujemy za zakup urządzenia marki STIHL. Nasze produkty projektujemy i produkujemy z zachowaniem wysokiej jakości i z u w z g l ędnieniem potrzeb naszych klientów. W ten sposób powstają produkty o wyjątkowej niezawodności także w ekstremalnych warunkach.
STIHL wyróżnia się też wysoką jakością pod względem obsługi serwisowej. Sieć naszych autoryzowanych dealerów gwarantuje kompetentne doradztwo i szkolenia oraz kompleksową obsługę techniczną.
Dziękujemy za okazane zaufanie i życzymy zadowolenia z nabytego produktu STIHL.
Dr Nikolas Stihl
WAŻNE! ZAPOZNAĆ SIĘ PRZED UŻYCIEM I ZACHOWAĆ.
1. Spis treści
Uwagi dotyczące instrukcji obsługi 270
Informacje ogólne 270
Wskazówki dotyczące instrukcji obsługi 270
Opis urządzenia 271
Zasady bezpiecznej pracy 271
Informacje ogólne 271
Tankowanie paliwa – sposób postępowania 272
Odzież robocza i sprzęt ochronny 273
Transport urządzenia 273
Przed rozpoczęciem pracy 273
Praca z urządzeniem 274
Konserwacja i naprawy 276
Przechowywanie urządzenia podczas dłuższych przerw w eksploatacji 277
Utylizacja 277
Objaśnienie symboli 278
Wyposażenie standardowe 278
Przygotowanie urządzenia do
pracy 279
Montaż uchwytu kierującego 279
Zamontowanie przewodu osłaniającego 279
Regulacja wysokości koszenia przy każdym kole 279
Regulacja wysokości uchwytu kierującego 280
Paliwo i olej silnikowy 280
Składanie kosza na trawę 280
Zakładanie i zdejmowanie kosza na trawę 280
Sprzęgło i hamulec noża (BBC) 281
Wskazówki dotyczące
wykonywania pracy 281
Obszar pracy użytkownika 281
Uruchamianie urządzenia
Uruchamianie silnika spalinowego 281
Włączanie sprzęgła noża kosiarki 282
Wyłączanie sprzęgła noża kosiarki 282
Sprawdzanie sprzęgła i hamulca noża (BBC) 282
Włączanie napędu kół 283
Wyłączanie napędu kół 283
Wyłączanie silnika spalinowego 283
Kosz na trawę (z tkaniny) z osłoną przeciwpyłową 283
Konserwacja
Czyszczenie urządzenia 284
Koła 284
Silnik spalinowy 284
Przekładnia 284
Konserwacja sprzęgła i hamulca noża (BBC) 285
Sprawdzanie zużycia noża 285
Wymontowanie i zamontowanie noża kosiarki 285
Ostrzenie noża kosiarki 285
Konserwacja cięgien 286
Przechowywanie i przestój (przerwa zimowa) 287
Transport
Mocowanie urządzenia 287
Podnoszenie lub przenoszenie urządzenia 287
Ochrona środowiska
Ograniczanie zużycia i
zapobieganie uszkodzeniom 288
Typowe części zamienne 289
Deklaracja zgodności 289
Deklaracja zgodności UE kosiarek
STIHL RM 756.0 GC,
RM 756.0 GS, RM 756.0 YC,
RM 756.0 YS 289
Dane techniczne 289
Rozporządzenie REACH 290
Wykrywanie usterek 290
Plan czynności serwisowych 292
Potwierdzenie przekazania 292
Potwierdzenie obsługi serwisowej 292
2. Uwagi dotyczące instrukcji obsługi
2.1 Informacje ogólne
Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi
Producenta według dyrektywy WE 2006/42/EC.
Firma STIHL stale udoskonala swoje wyroby i dlatego zastrzega sobie prawo dokonywania zmian dotyczących kształtu, rozwiązań technicznych oraz wyposażenia w dostarczanych wyrobach. W związku z tym dane i rysunki w tej broszurze nie mogą być podstawą do jakichkolwiek roszczeń.
Niniejsza instrukcja obsługi może ewentualnie zawierać opisy modeli, które nie są dostępne we wszystkich krajach.
Niniejsza instrukcja obsługi jest chroniona prawem autorskim. Wszelkie prawa zastrzeżone. Dotyczy to zwłaszcza prawa do powielania, tłumaczenia i przetwarzania w systemach elektronicznych.
2.2 Wskazówki dotyczące instrukcji obsługi
Rysunki wraz z opisami przedstawiają określone czynności.
Wszystkie symbole graficzne umieszczone na urządzeniu zostały objaśnione w niniejszej instrukcji obsługi.
Kierunek patrzenia
Przyporządkowanie pojęć „w lewo” i „w prawo” w niniejszej instrukcji obsługi: Użytkownik stoi z tyłu za urządzeniem i patrzy w kierunku jazdy do przodu.
Odsyłacz
Odpowiedni rozdział i podrozdział wskazano za pomocą strzałki. Poniżej podano przykład odsyłacza do rozdziału: (⇔ 3.)
Oznaczenie fragmentów tekstu
Instrukcje mogą być oznaczone w sposób opisany w następujących przykładach.
Czynności, które wymagają ingerencji użytkownika:
- Śrubę (1) odkręcić wkrętakiem, nacisnąć dźwignię (2) ...
Ogólne zestawienie czynności:
– wykorzystywanie urządzenia podczas imprez lub zawodów sportowych
Fragmenty tekstu o specjalnym znaczeniu:
Fragmenty tekstu o specjalnym znaczeniu są oznaczone opisanymi poniżej symbolami graficznymi w celu ich dodatkowego wyróżnienia.
Niebezpieczeństwo!
Niebezpieczeństwo wypadku i poważnych obrażeń ciała. Określone zachowanie jest niezbędne lub zabronione.
Ostrzeżenie!
Niebezpieczeństwo zranienia osób. Określone postępowanie zapobiega możliwym lub prawdopodobnym obrażeniom ciała.
Ostrożnie!
Lekkie obrażenia ciała lub szkody materialne, których można uniknąć przez odpowiednie postępowanie.
Wskazówka
Informacja dotycząca lepszego wykorzystania urządzenia i zapobiegania ewentualnym błędom w obsłudze.
Fragmenty tekstu odnoszące się do rysunku:
Rysunki, które objaśniają sposób korzystania z urządzenia, znajdują się na początku instrukcji obsługi.
Symbol aparatu fotograficznego ułatwia odnalezienie rysunków do określonych części tekstu w instrukcji obsługi.
3. Opis urządzenia
1 Dźwignia hamulca noża
2 Dźwignia napędu kół
3 Dźwignia regulacji obrotów
4 RM 756 GC, RM 756 GS: Dźwignia zmiany biegów
4 RM 756 YC, RM 756 YS: Dźwignia prędkości jazdy
5 Dźwignia sprzęgła noża
6 Uchwyt kierujący
7 Śruba regulacji wysokości uchwytu
8 Regulacja wysokości koszenia przy każdym kole
9 Zderzak
10 Nasadka świecy zapłonowej
11 Osłona wyrzutu
12 Kosz na trawę (z tkaniny) z osłoną przeciwpyłową
13 Tabliczka znamionowa z numerem urządzenia
14 RM 756 GC, RM 756 YC: Uchwyt transportowy
4. Zasady bezpiecznej pracy
4.1 Informacje ogólne
Podczas pracy z urządzeniem należy przestrzegać przepisów bezpieczeństwa pracy.
Przed pierwszym uruchomieniem urządzenia należy uważnie przeczytać
instrukcję obsługi. Przechowywać starannie instrukcję obsługi, aby móc korzystać z niej w przyszłości.
Należy przestrzegać wskazówek dotyczących obsługi i konserwacji zawartych w osobnej instrukcji obsługi silnika spalinowego.
Zachowanie tych środków bezpieczeństwa jest niezbędne w celu zapewnienia bezpieczeństwa użytkownika, zestawienie nie obejmuje wszystkich przypadków. Z urządzenia należy korzystać w sposób rozważny i odpowiedzialny, pamiętając o tym, że osoba obsługująca urządzenie jest odpowiedzialna za wypadki z udziałem osób trzecich i ich mienia.
Prosimy też o dokładne zapoznanie się z elementami obsługi i sposobem eksploatacji urządzenia.
Urządzenie może być używane tylko przez osoby, które przeczytały niniejszą instrukcję obsługi i zapoznały się z jego obsługą. Przed pierwszym uruchomieniem urządzenia jego użytkownik powinien zadbać o odbycie przeszkolenia fachowego i praktycznego. Sprzedawca lub specjalista powinien udzielić użytkownikowi instruktażu na temat bezpiecznej obsługi urządzenia.
Podczas tego instruktażu należy zwłaszcza poinformować użytkownika, że praca przy użyciu urządzenia wymaga szczególnej staranności i koncentracji.
Także w przypadku prawidłowej obsługi tego urządzenia zawsze występują inne zagrożenia.
Niebezpieczeństwo uduszenia! Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem. Opakowania należy przechowywać w miejscach niedostępnych dla dzieci.
Urządzenie wraz z osprzętem może być udostępniane lub wypożyczane tylko osobom, które dokładnie poznały dany model i jego obsługę. Instrukcję obsługi, stanowiącą część urządzenia, należy wraz z nim przekazywać.
Należy zapewnić, aby użytkownik był zdolny pod względem fizycznym, sensorycznym oraz psychicznym do obsługi urządzenia i pracy z jego użyciem. Jeżeli użytkownik jest do tego zdolny w ograniczonym zakresie pod względem fizycznym, sensorycznym lub psychicznym, to może wykonywać pracę za pomocą urządzenia tylko pod nadzorem odpowiedzialnej osoby lub po instruktażu przeprowadzonym przez tę osobę.
Należy zapewnić, aby użytkownik był pełnoletni lub odbywał naukę zawodu pod nadzorem zgodnie z krajowymi przepisami.
Urządzenie może być używane tylko przez wypoczętą osobę będącą w dobrej kondycji fizycznej i psychicznej. W przypadku problemów zdrowotnych należy zapytać lekarza o możliwość pracy przy użyciu urządzenia. Urządzenia nie wolno obsługiwać po spożyciu alkoholu, zażyciu narkotyków lub lekarstw opóźniających reakcję.
Uwaga – niebezpieczeństwo wypadku!
Kosiarka jest przeznaczona tylko do koszenia trawników. Inne użycie urządzenia jest niedozwolone i może być niebezpieczne lub spowodować uszkodzenie urządzenia.
Z powodu niebezpieczeństwa zranienia użytkownika kosiarka nie może być wykorzystywana do następujących czynności (zestawienie niepełne):
– przycinanie zarośli, żywopłotów i krzewów,
– obcinanie pędów czepnych,
- pielęgnacja trawy rosnącej na dachu oraz w skrzynkach balkonowych,
– rozdrabnianie ściętych fragmentów drzew i żywopłotów,
– czyszczenie ścieżek (odsysanie, przedmuchiwanie),
– wyrównywanie nierówności powierzchni, np. kopców wykonanych przez krety,
- transport ściętej trawy poza przewidzianym do tego celu koszem na trawę.
Ze względów bezpieczeństwa każda modyfikacja urządzenia, z wyjątkiem prawidłowego montażu wyposażenia dodatkowego dopuszczonego przez firmę STIHL, jest zabroniona i powoduje utratę gwarancji. Informacji o dopuszczonym wyposażeniu dodatkowym udzielają autoryzowani dealerzy firmy STIHL.
Zabronione jest zwłaszcza dokonywanie jakichkolwiek zmian w urządzeniu zwiększających moc lub prędkość obrotową silnika spalinowego lub elektrycznego.
Urządzenia nie wolno używać do przewożenia przedmiotów, zwierząt i osób, a zwłaszcza dzieci.
Należy zachować szczególną ostrożność podczas pracy w miejscach publicznych, parkach, obiektach sportowych oraz podczas eksploatacji w rolnictwie i leśnictwie.
Urządzenie można puszczać tylko wtedy, gdy stoi ono na płaskiej powierzchni, z której nie może się samo stoczyć.
Uwaga! Zagrożenie dla zdrowia spowodowane przez wibracje! Nadmierne obciążenie organizmu przez
drgania może być przyczyną uszkodzenia układu krążenia lub układu nerwowego, zwłaszcza u osób z chorobami układu krążenia. Należy udać się do lekarza w przypadku wystąpienia objawów, które mogą być spowodowane przez wibracje. Do tych objawów, które występują przede wszystkim w palcach, rękach lub przegubach rąk, należą (zestawienie niekompletne):
- brak czucia,
- bó l e,
- osłabienie mięśni,
– przebarwienia skóry,
– nieprzyjemne mrowienie.
Podczas pracy trzymać uchwyt kierujący mocno (ale nie sztywno) dwiema rękami w odpowiednich miejscach.
Czas pracy zaplanować w taki sposób, aby unikać większych obciążeń przez dłuższy czas.
4.2 Tankowanie paliwa – sposób postępowania
Zagrożenie życia! Benzyna jest trująca i łatwopalna.
Benzynę należy przechowywać tylko w odpowiednich i sprawdzonych pojemnikach (kanistrach). Zbiorniki paliwa należy bezpiecznie zamknąć przy użyciu korków zamykających, mocno je dokręcając. Ze względów bezpieczeństwa należy wymienić uszkodzone korki wlewu.
Do utylizacji lub przechowywania materiałów eksploatacyjnych, np. paliwa, nie używać butelek po napojach lub podobnych. Osoby, a zwłaszcza dzieci, mógłby się z nich napić.
Benzynę przechowywać z dala od czynników mogących wywołać zapłon, np. od padających iskier, otwartego
ognia, płomieni, źródeł ciepła. Nie palić!
Zbiornik paliwa należy napełniać tylko na wolnym powietrzu; w czasie tankowania nie wolno palić.
Przed tankowaniem paliwa wyłączyć i schłodzić silnik spalinowy.
Przed zdjęciem korka wlewu paliwa należy otworzyć odpowietrznik zbiornika paliwa.
Benzynę należy uzupełniać przed uruchomieniem silnika spalinowego. Nie wolno odkręcać korka zbiornika paliwa lub dolewać paliwa podczas pracy silnika spalinowego lub przy rozgrzanej maszynie.
Nie napełniać nadmiernie zbiornika paliwa!
Ze względu na rozszerzalność cieplną paliwa nie wolno napełniać zbiornika powyżej dolnej krawędzi króćca wlewowego.
Ponadto należy przestrzegać informacji podanych w instrukcji obsługi silnika spalinowego.
W przypadku przelania się benzyny, należy natychmiast oczyścić zanieczyszczoną powierzchnię obudowy; dopiero wówczas można uruchomić silnik spalinowy. Unikać jakichkolwiek prób uruchomienia silnika przed odparowaniem resztek benzyny (wytrzeć je do sucha).
Natychmiast wytrzeć rozlane paliwo.
Należy zmienić odzież, jeżeli została zanieczyszczona benzyną.
Odpowietrznik zbiornika paliwa i zawór paliwa zamykać tylko na czas transportu i przed ustawieniem urządzenia w pozycji serwisowej.
Urządzenia nie wolno przechowywać z napełnionym zbiornikiem paliwa wewnątrz budynku. Powstające opary benzyny mogą zetknąć się z otwartym ogniem i ulec zapłonowi.
Jeżeli istnieje konieczność opróżnienia zbiornika paliwa, należy zrobić to na wolnym powietrzu.
4.3 Odzież robocza i sprzęt ochronny
Przed rozpoczęciem pracy należy założyć mocne obuwie z przeciwpoślizgową podeszwa.
Nie wykonywać pracy boso ani np. w sandałach.
Pracę przy użyciu urządzenia należy wykonywać w nausznikach ochronnych.
Czynności konserwacyjne, czyszczenie oraz transport urządzenia należy wykonywać w rękawicach ochronnych i ze związanymi oraz zabezpieczonymi długimi włosami (za pomocą chusty na głowę, czapki itp.).
Nóż kosiarki należy ostrzyć w odpowiednich okularach ochronnych.
Urządzenie może być uruchamiane tylko przez osobę ubraną w długie spodnie i odzież dobrze przylegającą do ciała.
Nie zakładać luźnej odzieży, która może zostać pochwycona przez ruchome części (dźwignię sterowania), a także ozdob, krawata i szalika.
4.4 Transport urządzenia
Zawsze należy pracować w rękawicach, aby zapobiec obrażeniom ciała w następstwie dotknięcia ostrych i gorących części urządzenia.
Nie transportować urządzenia z pracującym silnikiem spalinowym. Przed transportem wyłączyć silnik spalinowy, poczekać do zatrzymania się noży, zamknąć odpowiedrznik zbiornika paliwa i zawór paliwa oraz zdjąć nasadkę świecy zapłonowej.
Urządzenie należy transportować po ostygnięciu silnika spalinowego.
Należy użyć odpowiedniego urządzenia załadowczego podnoszącego lub rampy załadowczej.
Nie dopuścić do upadku urządzenia.
Urządzenie transportowane wraz z częściami (np. kosz na trawę) zabezpieczyć na powierzchni ładunkowej za pomocą odpowiednio dobranych elementów mocujących (pasy, liny itp.).
Podczas podnoszenia i przenoszenia kosiarki należy uważać, aby nie dotknąć jej noża.
Należy zwrócić szczególną uwagę na dane zamieszczone w rozdziale „Transport“. Opisano tam sposób podnoszenia lub zamocowania urządzenia. (⇒ 12.)
Podczas transportu urządzenia należy przestrzegać krajowych przepisów prawa, a zwłaszcza przepisów dotyczących bezpieczeństwa ładunków i transportu przedmiotów na platformach ładunkowych.
4.5 Przed rozpoczęciem pracy
Urządzenie może być używane tylko przez osoby znające instrukcję obsługi.
Przed uruchomieniem urządzenia sprawdzić szczelność układu paliwowego, a zwłaszcza jego widocznych z zewnątrz części, takich jak zbiornik paliwa, korek wlewu paliwa, złącza przewodów. W przypadku nieszczelności lub uszkodzenia nie uruchamiać silnika spalinowego – zagrożenie pożarowe!
Przed uruchomieniem urządzenia zlecić jego naprawę w autoryzowanym serwisie.
Należy przestrzegać przepisów dotyczących czasu pracy urządzeń ogrodowych z silnikiem spalinowym lub elektrycznym.
Należy dokładnie przeszukać teren, na którym urządzenie będzie użytkowane i usunąć wszystkie kamienie, patyki, druty, kości i inne przedmioty, które mogą zostać wyrzucone do góry przez urządzenie. W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni).
Dlatego przed rozpoczęciem pracy z użyciem urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.
Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone. Autoryzowani dealerzy firmy STIHL mają do dyspozycji zamienne naklejki ostrzegawcze i inne części zamienne.
Można korzystać tylko z urządzenia w dobrym stanie technicznym. Przed każdym uruchomieniem sprawdzić, czy:
- u r z ądzenie jest zmontowane zgodnie z instrukcją;
-
narzędzie tnące i cały zespół tnący (nóż kosiarki, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie technicznym. Należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia); (⇒ 11.6)
– korek wlewu paliwa jest dobrze dokręcony;
– zbiornik paliwa, elementy układu paliwowego oraz korek wlewu paliwa są w dobrym stanie technicznym; -
urządzenia zabezpieczające (np. sprzęgło i hamulec noża, osłona wyrzutu, obudowa, uchwyt kierujący, siatka ochronna) są w dobrym stanie technicznym i prawidłowo działają;
– kosz na trawę jest nieuszkodzony i prawidłowo zamontowany, nie można używać uszkodzonego kosza na trawę;
– korek zbiornika oleju jest dobrze dokręcony.
W razie potrzeby wykonać niezbędne czynności lub skontaktować się z Autoryzowanym Dealerem. Zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.
4.6 Praca z urządzeniem
Nie wykonywać czynności roboczych, jeżeli w pobliżu znajdują się zwierzęta lub osoby postronne, a zwłaszcza
dzieci.
Zamontowane w urządzeniu urządzenia zabezpieczające nie mogą być usuwane lub mostkowane. Przede wszystkim nie można unieruchamiać dźwigni hamulca noża na uchwycie kierującym (np. przez jej przywiązanie).
Uwaga – niebezpieczeństwo zranienia!
Nie zbliżać rąk lub stóp do obracających się elementów.
Nie dotykać obracającego się noża. Zachować właściwą odległość od otworu wyrzutowego.
Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt kierujący. Uchwyt kierujący powinien być zawsze
prawidłowo zamontowany; nie można go modyfikować. Nie uruchamiać urządzenia ze złożonym uchwytem kierującym.
W żadnym wypadku nie należy zamocowywać jakichkolwiek przedmiotów na uchwycie kierującym (np. odzieży roboczej).
Czynności robocze należy wykonywać tylko przy świetle dziennym lub przy dobrym oświetleniu sztucznym.
Nie pracować z urządzeniem podczas deszczu i burzy, a zwłaszcza wyładowań atmosferycznych.
Wilgotne podłoże jest bardziej śliskie, co zwiększa ryzyko wypadku. Należy postępować szczególnie ostrożnie, aby się nie poślizgnąć. Jeżeli jest to możliwe, należy unikać korzystania z urządzenia na wilgotnym podłożu.
Spaliny:
Zagrożenie dla zdrowia i życia spowodowane zatruciem! Natychmiast przerwać pracę w przypadku mdłości, bólu głowy, zaburzeń widzenia (np. zmniejszania się pola widzenia), zaburzeń słuchu, zawrotów głowy lub pogorszenia koncentracji. Objawy te mogą być spowodowane między innymi przez zbyt wysokie stężenie spalin.
Pracujący silnik spalinowy urządzenia wytwarza toksyczne spaliny. Zawierają one trujący tlenek węgla (bezbarwny i
bezwonny gaz) oraz inne substancje szkodliwe. Nie wolno uruchamiać silnika spalinowego w pomieszczeniach zamkniętych lub słabo przewietrzanych.
Uruchamianie urządzenia:
Należy uruchamiać urządzenie przy zachowaniu szczególnej ostrożności, zgodnie z instrukcjami podanymi w rozdziale „Uruchamianie urządzenia” (⇒ 10.). Uruchamianie zgodnie z tymi instrukcjami zmniejsza niebezpieczeństwo zranienia.
Niebezpieczeństwo zranienia!
Jeżeli linka rozrusznika szybko powraca, to dłoń i przedramię są przyciągane do silnika spalinowego szybciej, niż można puścić linkę rozrusznika. To nagłe szarpnięcie może spowodować złamania kości, zmiażdżenia i skręcenia stawów.
Podczas uruchamiania należy zawsze zwracać uwagę na odpowiednią odległość stóp od narzędzia tnącego.
Przed rozpoczęciem pracy należy przede wszystkim sprawdzić działanie sprzęgła i hamulca noża. (⇒ 8.)
Podczas uruchamiania silnika urządzenie nie może być przechylone.
Przed uruchomieniem silnika wyłączyć sprzęgło noża. Podczas uruchamiania silnika nie wolno przyciągać dźwigni napędu kół.
Nie uruchamiać silnika spalinowego, jeżeli kanał wyrzutowy nie został przykryty osłoną wyrzutu lub koszem na trawę.
Praca na zboczach
Na zboczach pracę wykonywać zawsze w poprzek, a nie wzdłuż stoku. W przypadku utraty kontroli nad kosiarką podczas koszenia wzdłuż stoku użytkownik mógłby zostać dodatkowo najechany przez urządzenie.
Należy zachować szczególną ostrożność w przypadku zmiany kierunku jazdy na zboczu.
Należy uważać na zachowanie właściwej pozycji podczas pracy na zboczu i nie pracować z urządzeniem na zbyt stromych zboczach.
Ze względów bezpieczeństwa urządzenia nie można używać na zboczach o nachyleniu przekraczającym 25° (46,6 %).
Niebezpieczeństwo zranienia!
Kąt nachylenia zbocza 25° odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie.
Zastosowanie do pracy:
Niebezpieczeństwo zranienia!
Nie zbliżać rąk lub stóp do wirujących elementów (także z góry i dołu).
Nie wolno sprawdzać stanu noża podczas pracy kosiarki. Nie otwierać osłony wyrzutu
trawy i nie zdejmować kosza, jeżeli nóż jest jeszcze w ruchu. Obracający się nóż może spowodować obrażenia.
Urządzenie należy prowadzić, idąc powoli; nie wolno biec podczas eksploatacji urządzenia. Zbyt szybkie prowadzenie
urządzenia może prowadzić do obrażeń ciała spowodowanych potknięciem się, poślizgnięciem itp.
W przypadku zawracania urządzeniem lub przyciągania go do siebie należy zachować szczególną ostrożność.
Niebezpieczeństwo potknięcia się!
Korzystając z urządzenia w pobliżu zboczy, krawędzi terenu, dołów i grobli, należy zachować szczególną ostrożność. Należy zwłaszcza zwrócić uwagę na zachowanie odpowiedniej odległości od takich niebezpiecznych miejsc.
Omijać przedmioty ukryte w trawie (instalacje do zraszania trawników, pale, zawory wody, fundamenty, przewody elektryczne itp.). Nie należy najezdżać na takie przedmioty.
Należy pamiętać o bezwładnym ruchu narzędzia tnącego trwającym kilka sekund po wyłączeniu silnika.
Wyłączyć silnik spalinowy, odczekać, aż zatrzymają się wszystkie wirujące części urządzenia, i zdjąć nasadkę świecy zapłonowej:
– przed oddaleniem się od urządzenia lub pozostawieniem go bez nadzoru;
- przed uzupełnieniem paliwa: P uzupełniać tylko przy schłodzonym silniku spalinowym;
Niebezpieczeństwo pożaru!
- przed usunięciem przyczy zablokowania lub niedrożności kanału wyrzutowego;
– przed podnoszeniem lub przenoszeniem urządzenia;
– przed transportem urządzenia;
– przed rozpoczęciem pracy przy nożu kosiarki;
– przed sprawdzaniem i czyszczeniem urządzenia lub przed wykonaniem przy nim innych czynności (np. przed składaniem uchwytu kierującego);
– po natrafieniu na przeszkodę lub gdy kosiarka zaczyna nadmiernie drgać. Należy wówczas sprawdzić urządzenie, a zwłaszcza zespół tnący (nóż, wałek noża, mocowanie noża), pod względem uszkodzeń i wykonać niezbędne naprawy przed ponownym uruchomieniem urządzenia i rozpoczęciem pracy.
Niebezpieczeństwo zranienia!
Silne drgania są zwykle objawem usterki.
Nie wolno uruchamiać kosiarki trawnikowej zwłaszcza w przypadku uszkodzenia lub skrzywienia wału korbowego oraz uszkodzenia lub skrzywienia noża. W przypadku braku potrzebnej wiedzy wykonanie niezbędnych napraw należy zlecić specjalistycznemu serwisowi; zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.
Wyłączyć sprzęgło noża przed:
– przemieszczeniem urządzenia (przejechaniem lub przepchnięciem) do miejsca pracy i z powrotem,
– przepchnięciem urządzenia lub jego wjechaniem na powierzchnię porośnięta trawą,
– przechyleniem kosiarki podczas przejeżdżania przez inny teren (nie trawnik),
– ustawieniem wysokości koszenia,
– otworzeniem osłony wyrzutu i zdjęciem kosza na trawę.
4.7 Konserwacja i naprawy
Przed rozpoczęciem czynności związanych z czyszczeniem, regulacją, naprawą i konserwacją:
- ustawić urządzenie na stabilnym, płaskim podłożu.
- wyłączyć silnik spalinowy i pozostawić do ostygnięcia,
- zdjąć nasadkę świecy zapłonowej.
Uwaga – niebezpieczeństwo zranienia!
Nasadka świecy zapłonowej powinna znajdować się w bezpiecznej odległości od świecy zapłonowej; przypadkowa iskra zapłonowa może spowodować pożar lub porażenie prądem elektrycznym.
Niezamierzone zetknięcie się świecy zapłonowej z nasadką świecy zapłonowej może doprowadzić do przypadkowego uruchomienia silnika spalinowego.
Niebezpieczeństwo skaleczenia się nożem!
Pociągnięcie linki rozrusznika przy włączonym sprzęgle noża wprawia narzędzie robocze w ruch obrotowy. Przed pociągnięciem linki rozrusznika należy zwrócić uwagę na zachowanie odpowiedniego odstępu od noża kosiarki, zwłaszcza stóp i nóg.
Przed rozpoczęciem pracy przy silniku spalinowym, kolektorze wydechowym i tłumiku poczekać, aż urządzenie ostygnie. Części urządzenia mogą osiągnąć temperaturę ponad 80° C.
Niebezpieczeństwo poparzenia!
Bezpośredni kontakt z olejem silnikowym może być niebezpieczny; nie wolno go rozlewać.
Firma STIHL zaleca, aby napełnianie układu smarowania olejem silnikowym lub wymianę oleju silnikowego powierzyć Autoryzowanemu Dealerowi.
Czyszczenie:
Po zakończeniu pracy należy dokładnie wyczyścić całe urządzenie. (⇒ 11.1)
Przed ustawieniem urządzenia w pozycji umożliwiającej czyszczenie zamknąć odpowietrznik zbiornika paliwa i zawór paliwa.
Resztki trawy należy usunąć za pomocą patyczka. Dolną część kosiarki oczyścić przy użyciu szczotki i wody.
Nie stosować wysokociśnieniowych urządzeń czyszczących i nie czyścić urządzenia pod bieżącą wodą (np. za pomocą weża ogrodowego).
Nie wolno używać intensywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy urządzenia.
Aby uniknąć pożaru, należy usuwać trawę, słomę, mech, liście lub wypływający smar itp. z okolicy otworów wentylacyjnych, żeber chłodzących i rury wydechowej.
Czynności konserwacyjne:
Można wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji obsługi; wykonanie innych czynności należy zlecić autoryzowanemu dealerowi.
Z pytaniami dotyczącymi urządzenia i środków pomocniczych prosimy zawsze zwracać się do autoryzowanego dealera.
Firma STIHL zaleca, aby prace konserwacyjne oraz naprawy były
wykonywane wyłącznie przez autoryzowanego dealera firmy STIHL. Dla dealerów firmy STIHL organizowane są regularne szkolenia; oferowana jest też informacja techniczna.
Należy stosować tylko narzędzia, wyposażenie dodatkowe i akcesoria dopuszczone przez firmę STIHL do stosowania z tym urządzeniem lub części tego samego typu. W przeciwnym razie może zaistnieć niebezpieczeństwo zranienia osób lub uszkodzenia urządzenia. Z pytaniami należy zwrócić się do autoryzowanego dealera.
Oryginalne narzędzia, wyposażenie dodatkowe i części zamienne firmy STIHL są optymalnie dopasowane do urządzenia i do wymagań użytkownika. Oryginalne części zamienne STIHL rozpoznaje się po numerze części zamiennej STIHL, po napisie STIHL i ewentualnie po oznakowaniu części zamiennej STIHL. W przypadku małych części może być tylko oznakowanie.
Ze względów bezpieczeństwa należy regularnie sprawdzać, czy części, którymi przepływa paliwo (przewód paliwa, zawór paliwa, zbiornik paliwa, korek wlewu paliwa, przyłącza itp.) nie są uszkodzone; sprawdzać nieszczelne elementy i w razie potrzeby zlecić wykwalifikowanemu pracownikowi ich wymianę (STIHL poleca Autoryzowanych Dealerów swojej firmy).
Naklejki ostrzegawcze i informacyjne muszą być czyste i czytelne. W przypadku uszkodzenia lub zgubienia naklejek należy zastąpić je nowymi naklejkami dostępnymi u autoryzowanego dealera firmy STIHL. W przypadku zastępowania elementu nową częścią należy na niej nakleić taką samą naklejkę.
Czynności dotyczące zespołu tnącego wykonywać w mocnych rękawicach ochronnych przy zachowaniu szczególnej uwagi.
Wszystkie nakrętki, sworznie i śruby, a zwłaszcza śruba noża, powinny być mocno dokręcone, aby zagwarantować niezawodną pracę urządzenia.
Regularnie należy sprawdzać całe urządzenie i kosz na trawę pod względem zużycia i uszkodzeń, zwłaszcza przed jego przechowywaniem (np. przed przerzą zimową). Ze względów bezpieczeństwa należy natychmiast wymienić zużyte lub uszkodzone części, aby urządzenie zawsze umożliwiało bezpieczną pracę.
Nie należy zmieniać ustawionej fabrycznie maksymalnej prędkości obrotowej silnika spalinowego.
Jeżeli podczas prac konserwacyjnych usunięte zostały części lub urządzenia zabezpieczające, należy je niezwłocznie ponownie zamontować.
4.8 Przechowywanie urządzenia podczas dłuższych przerw w eksploatacji
Przed pozostawieniem urządzenia w zamkniętym pomieszczeniu należy odczekać, aż schłodzi się silnik spalinowy.
Urządzenie z opróżnionym zbiornikiem paliwa i otwartym odpowietrznikiem zbiornika paliwa oraz paliwo przechowywać w zamkniętym i dobrze przewietrzanym pomieszczeniu.
Należy zabezpieczyć urządzenie przed nieuprawnionym użyciem (np. przez dzieci).
Urządzenia nie wolno przechowywać z napełnionym zbiornikiem paliwa wewnątrz budynku. Powstające opary benzyny mogą zetknąć się z otwartym ogniem i ulec zapłonowi.
Jeżeli trzeba opróżnić zbiornik paliwa (np. przed przerwą zimową), należy zrobić to na wolnym powietrzu (np. przez pracę silnika bez obciążenia).
Przed przechowywaniem urządzenia (np. przed przerwą zimową) należy je dokładnie wyczyścić.
Przechowywać urządzenie tylko ze zdjęta nasadką świecy zapłonowej.
Przechowywać urządzenie w dobrym stanie technicznym.
Przechowywać urządzenie na płaskiej powierzchni w taki sposób, aby nie mogło się przypadkowo stoczyć.
4.9 Utylizacja
Odpady, takie jak przepracowany olej lub paliwo, zużyte smary, filtry, baterie i podobne części zużywające się, mogą być szkodliwe dla ludzi, zwierząt oraz środowiska naturalnego i dlatego należy je odpowiednio utylizować.
Skontaktować się z firmą zajmującą się recyklingiem lub z Autoryzowanym Dealerem, aby uzyskać informacje na temat prawidłowej utylizacji odpadów. Zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.
Wyeksploatowane urządzenie należy przekazać do odpowiedniej utylizacji. Przed utylizacją należy wykonać czynności, które uniemożliwią korzystanie z urządzenia. Aby zapobiec wypadkom,
należy przede wszystkim odłączyć kabel zapłonowy, opróżnić zbiornik paliwa i spuścić olej silnikowy.
Niebezpieczeństwo skaleczenia się nożem!
Także wyeksploatowanej kosiarki nie można pozostawiać bez nadzoru. Urządzenie, a zwłaszcza nóż kosiarki, należy przechowywać w miejscu niedostępnym dla dzieci.
5. Objąśnienie symboli
Uwaga!
Przed pierwszym uruchomieniem należy koniecznie przeczytać instrukcję obsługi.
Niebezpieczeństwo zranienia!
Osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia.
Niebezpieczeństwo zranienia!
Przed przystąpieniem do wykonywania prac przy narzędziu tnącym, przed konserwacją i czyszczeniem należy zdjąć nasadkę świecy zapłonowej.
Niebezpieczeństwo zranienia!
Zachować odpowiednią odległość rąk i stóp od noży!
Narzędzie tnące obraca się jeszcze przez kilka sekund (hamulec silnika spalinowego / hamulec noża) po wyłączeniu urządzenia.
Pracować w nausznikach ochronnych.
Uwaga – niebezpieczeństwo zranienia! Podczas pracy silnika spalinowego nie zbliżać się do obszaru pracy noża.
Regulacja prędkości:
RM 756 YS, RM 756 YC:
Maksymalna prędkość
Minimalna prędkość
Regulacja obrotów:
Położenie ssania
Położenie uruchamiania
Położenie zatrzymania
Uruchomić silnik spalinowy, włączyć sprzęgło noża kosiarki.
Wyłączyć sprzęgło noża kosiarki.
Włączyć napęd kół.
6. Wyposażenie standardowe
Poz. Nazwa Liczba
A Urządzenie zasadnicze z uchwytem kierującym 1
B Rama kosza na trawę 1
C Tkanina kosza na trawę 1
Poz. Nazwa Liczba
D Pokrywa kosza na trawę 1
E Opaska zaciskowa 2
F Przewód osłaniający 1
- Instrukcja obsługi 1
– Instrukcja obsługi silnika spalinowego 1
RM 756 GS, RM 756 YS:
G Śruba z łbem grzybkowym 4
H Nakrętka zabezpieczająca 4
RM 756 GC, RM 756 YC:
I Śruba samogwintująca 1
J Uchwyt transportowy 1
7. Przygotowanie urządzenia do pracy
Niebezpieczeństwo zranienia!
Należy zwrócić szczególnie uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy“ (⇔ 4.).
- Przed rozpoczęciem wszystkich opisanych prac urządzenie należy ustawić stabilnie na poziomym, płaskim i twardym podłożu.
7.1 Montaż uchwytu kierującego
RM 756 GC, RM 756 YC:
- 1 Odkręcić śrubę (1) i wyjąć z podkładką (2). Poluzować śruby (3).
-
2 Wsunąć uchwyt kierujący (4) w mocowanie uchwytu (5) i podnieść, aż otwór podłużny w uchwycie kierującym znajdzie się nad otworem w obudowie; uważać przy tym, aby cięgna były prawidłowo ułożone (zob. rysunek).
-
3 Wkręcić śrubę (1) z podkładką (2), uważając, aby osłona blaszana (6) także została przykręcona.
- 4 Dokręcić śruby (3) momentem 21 - 29 Nm. Ustawić uchwyt kierujący na odpowiedniej wysokości i przytrzymać; dokręcić śrubę (1).
- Sprawdzanie prawidłowości montażu: Uchwyt kierujący należy mocno zamontować; cięgna znajdują się z tyłu i na zewnątrz uchwytu kierującego.
RM 756 GC, RM 756 YC:
Zamontowanie uchwytu transportowego
- 1 Wsunąć uchwyt transportowy (J) z rowkiem (4) skierowanym do góry w rurę uchwytu kierującego w sposób pokazany na rysunku.
- 2 Wkręcić śrubę samogwintującą (1), zwracając uwagę na jej ustawienie w rowku uchwytu transportowego. Moment dokręcania:
3 - 4 Nm
RM 756 GS, RM 756 YS:
- 1 Wprowadzić otwarte 5 końcówki górnej części uchwytu kierującego (1) w dolne części uchwytu kierującego (2) i przytrzymać. Włożyć śruby (G) od zewnątrz do środka przez otwory, założyć nakrętki zabezpieczające (H) i dokręcić momentem 19 - 27 Nm.
- 2 Ustawić uchwyt kierujący na odpowiedniej wysokości i przytrzymać, dokręcić śrubę (3).
- Sprawdzanie prawidłowości montażu: Górna część uchwytu kierującego musi być mocno połączona z dolną częścią uchwytu kierującego, cięgna znajdują się z tyłu i na zewnątrz uchwytu kierującego.
7.2 Zamontowanie przewodu osłaniającego
- Włożyć wszystkie cięgna do przewodu osłaniającego (F).
- Przeprowadzić opaskę zaciskową (E) przez najwyższy otwór w prawej dolnej części uchwytu kierującego (1) i zamocować nią przewód osłaniający (F).
- Zamocować przewód osłaniający (F) opaską zaciskową (E) na prawej górnej części uchwytu kierującego w sposób pokazany na rysunku.
Przy pierwszym uruchomieniu należy skontrolować cięgna i w razie potrzeby dokładnie wyregulować. (⇒ 11.9)
7.3 Regulacja wysokości koszenia przy każdym kole
Przy każdym kole można ustawiać wysokość koszenia w sześciu położeniach za pomocą odpowiedniej dźwigni.
Minimalna wysokość koszenia (1): 25 mm
Maksymalna wysokość koszenia (6): 90 mm
Regulacja wysokości koszenia:
- Docisnąć dźwignię (1) do koła, ustawić w odpowiednim położeniu i zablokować w odpowiednim wgłębieniu.
Czynność tę przeprowadzić przy wszystkich 4 kołach.
Zabezpieczać urządzenie przed uszkodzeniami!
Aby zapobiec przewróceniu się urządzenia, należy ustawiać wysokość koszenia najpierw przy kołach tylnych a następnie przy kołach przednich.
Zachować ostrożność także podczas ustawiania niższej wysokości koszenia – cała masa urządzenia spoczywa na ostatnim kole.
7.4 Regulacja wysokości uchwytu kierującego
Wysokość roboczą uchwytu kierującego można ustawiać w 3 stopniach.
- Wykręcić śrubę (1).
- Chwycić uchwyt kierujący (2) obiema rękami; wykonując ruchy w górę i w dół, ustawić uchwyt kierujący na odpowiedniej wysokości roboczej i przytrzymać.
- Wkręcić śrubę (1) i dokręcić.
7.5 Paliwo i olej silnikowy
Zabezpieczać urządzenie przed uszkodzeniami!
Przed pierwszym uruchomieniem silnika włać olej silnikowy. Do wlewania oleju silnikowego lub paliwa używać odpowiedniego sprzętu (np. lejka).
Olej silnikowy
Informacje dotyczące rodzaju oleju silnikowego i jego ilości są zamieszczone w instrukcji obsługi silnika spalinowego.
Regularnie sprawdzać poziom oleju (zob. Instrukcja obsługi silnika spalinowego).
Unikać zbyt wysokiego i zbyt niskiego poziomu oleju.
Przed uruchomieniem silnika spalinowego prawidłowo dokręcić korek zbiornika oleju.
Paliwo
Stosować zawsze świeże paliwo przyjazne dla środowiska, dobrej jakości:
- benzynę bezołowiową.
Dokładne informacje dotyczące jakości paliwa (liczby oktanowej) podano w Instrukcji obsługi silnika spalinowego.
Informacje dotyczące pojemności zbiornika paliwa podano w rozdziale „Dane techniczne“. (⇔ 17.)
Wlewanie paliwa
- Otworzyć odpowietrznik zbiornika paliwa (1).
- Odkręcić korek wlewu paliwa (2).
- Włać paliwo (użyć lejka).
- Nakręcić korek wlewu paliwa (1).
Przed uruchomieniem silnika spalinowego otworzyć odpowietrznik zbiornika paliwa (1) i zawór paliwa (3).
7.6 Składanie kosza na trawę
- Naciągnąć tkaninę kosza na trawę (C) na ramę kosza (B). Pręty wzmacniające (1) i uchwyt (2) powinny znajdować się na zewnątrz tkaniny.
- Profile z tworzywa sztucznego (3) założyć na ramę kosza i zacisnąć. Zaciskanie rozpocząć pod prowadnicą blaszaną (4) ramy kosza na trawę.
- Pokrywę (D) kosza zaczepić najpierw po lewej, a następnie po prawej stronie ramy kosza; mocno naciskając, zablokować pokrywę po obu stronach.
7.7 Zakładanie i zdejmowanie kosza na trawę
Zamocowanie:
- Otworzyć i przytrzymać osłone wyrzutu (1).
- Przytrzymać kosz na trawę za uchwyt (2) i z prowadnicą blaszaną (3) wprowadzić do kanału wyrzutowego (4).
- Założyć zaczepy (5) na uchwyty (6) po lewej i prawej stronie pomiędzy urządzeniem a uchwytem kierującym i zaczepić kosz na trawę, delikatnie go naciskając.
- Zwolnić osłone wyrzutu (1).
Zdejmowanie:
- Podnieść osłone wyrzutu (1).
- Przytrzymać kosz na trawę za uchwyt (2) i odczepić.
- Zamknąć osłone wyrzutu (1).
8. Sprzęgło i hamulec noża (BBC)
Kosiarka trawnikowa wyposażona jest w sprzęgło i hamulec noża (BBC).
Oznacza to, że po wyłączeniu sprzęgła nóż zatrzymuje się po upływie krótkiego czasu, a silnik spalinowy nadal pracuje.
Przed pierwszym uruchomieniem kosiarki należy zapoznać się z układem BBC, co pozwoli zapobiec zranieniom użytkownika lub uszkodzeniom urządzenia.
Obsługa obureczna
Przy pracującym silniku spalinowym sprzęgło noża kosiarki można włączać tylko w następujący sposób: Przyciągnąć dźwignię hamulca noża (1) do uchwytu kierującego i przytrzymać, następnie drugą ręką przyciągnąć do góry dźwignię sprzęgła noża (2) i doprowadzić do jej zablokowania.
Niebezpieczeństwo zranienia! Ze względów bezpieczeństwa nie wolno wyłączać działania dźwigni, na przykład przez przywiązanie jej do uchwytu kierującego.
Przed każdym uruchomieniem należy sprawdzić działanie sprzęgła i hamulca noża. (⇒ 10.4)
Zabezpieczać urządzenie przed uszkodzeniami!
Unikać przeciążenia, ponieważ może ono doprowadzić do znacznego zużycia sprzęgła i hamulca noża, a w konsekwencji do przegrzania. (⇔ 9.)
9. Wskazówki dotyczące wykonywania pracy
Unikanie przeciążenia sprzęgła i hamulca noża
Przeciążenie może wystąpić, gdy:
- koszenie odbywa się z pełnym koszem na trawę;
- kanał wyrzutowy jest niedrożny;
– koszenie wysokiej trawy odbywa się przy zbyt dużej prędkości.
Nóż kosiarki ulega zablokowaniu, w związku z tym trawa nie jest koszona i silnik spalinowy się wyłącza.
Dlatego nie wolno kosić z niedrożnym kanałem wyrzutowym lub pełnym koszem na trawę. Dostosować prędkość koszenia do aktualnych warunków. W razie potrzeby używać zestawu do mulczowania (wyposażenie specjalne).
Zakończenie pracy
Po zakończeniu pracy zawsze wyczyścić obudowę i silnik spalinowy z materiałów łatwopalnych (trawa, liście itp.), aby zapobiec zagrożeniu pożarowemu.
Ładny i gęsty trawnik uzyskuje się, gdy:
-
koszenie odbywa się przy małej prędkości kosiarki;
– koszenie jest wykonywane często i utrzymywana jest krótka trawa;
– w klimacie gorącym i suchym trawa nie jest ścinana zbyt krótko, ponieważ powoduje to wysychanie trawnika i jego wypalanie przez słońce, traci on przez to na wyglądzie; -
używa się ostrego noża kosiarki, dlatego należy zlecać jego regularne ostrzenie w serwisie Autoryzowanego Dealera;
– regularnie zmieniany jest kierunek koszenia.
9.1 Obszar pracy użytkownika
- Ze względów bezpieczeństwa podczas uruchamiania i pracy silnika spalinowego użytkownik powinien zawsze przebywać w obszarze pracy za uchwytem kierującym. Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt kierujący.
- Kosiarkę może obsługiwać tylko jedna osoba; osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia. (⇒ 4.)
10. Uruchamianie urządzenia
Niebezpieczeństwo zranienia! Przed pierwszym uruchomieniem należy dokładnie przeczytać rozdział „Zasady bezpiecznej pracy” i postępować według zawartych w nim instrukcji. (⇔ 4.)
10.1 Uruchamianie silnika spalinowego
- Sprawdzić poziom oleju silnikowego i paliwa. (⇔ 7.5)
- Otworzyć odpowietrznik zbiornika paliwa (1) i zawór paliwa (2).
- W przypadku zimnego silnika spalinowego ustawić dźwignię regulacji obrotów (3) w położeniu ssania (4).
W przypadku rozgrzanego silnika spalinowego lub wysokiej temperatury
zewnętrznej ustawić dźwignię regulacji obrotów (3) w położeniu uruchamiania (5). - Ciągnąć powoli linkę rozrusznika (6), aż do wyczucia oporu sprężania, a następnie pociągnąć ją mocno na długość ramienia, aby uniknąć odbicia. Linkę odprowadzać powoli, aby prawidłowo nawineła się na rozrusznik. Powtarzać czynność aż do uruchomienia silnika spalinowego.
- Ustawić dźwignię regulacji obrotów (3) w położeniu uruchamiania (5).
Niebezpieczeństwo zranienia! Jeżeli linka rozrusznika szybko powraca, to dłoń i przedramię są przyciągane do silnika spalinowego szybciej, niż można puścić linkę. Może to spowodować złamania kości, zmiażdżenia i skręcenia stawów.
10.2 Włączanie sprzęgła noża kosiarki
Zabezpieczać urządzenie przed uszkodzeniami!
Nie należy włączać sprzęgła noża kosiarki w wysokiej trawie; włączać sprzęgło noża tylko przy maksymalnej prędkości obrotowej silnika spalinowego.
Sprzęgło noża należy włączać w sposób zdecydowany, aby uniknąć jego niepotrzebnego zużycia.
- 1 Przyciągnąć dźwignię hamulca noża (1) do uchwytu kierującego i przytrzymać.
- 2 Pociągnąć dźwignię sprzęgła noża (2) do oporu do tyłu i doprowadzić do zablokowania.
- Podczas pracy należy przytrzymywać przyciągniętą dźwignię hamulca noża (1).
10.3 Wyłączanie sprzęgła noża kosiarki
- 1 Zwolnić dźwignię hamulca noża (1).
Dźwignia sprzęgła noża (2) zostaje odblokowana i powraca do pozycji wyjściowej. Następuje wyłączenie sprzęgła i zahamowanie noża kosiarki; silnik spalinowy pracuje nadal.
10.4 Sprawdzanie sprzęgła i hamulca noża (BBC)
Przed rozpoczęciem pracy należy trzykrotnie sprawdzić działanie sprzęgła i hamulca noża:
- Przy pracującym silniku spalinowym włączyć sprzęgło noża kosiarki.
(⇒ 10.2)
Obracający się nóż jest źródłem wyraźnie rozróżnialnych odgłosów. - Wyłączyć sprzęgło noża kosiarki (zwolnić dźwignię hamulca noża). (⇒ 10.3)
Sprzęgło noża odłącza przekazywanie napędu z silnika spalinowego, a hamulec zatrzymuje nóż. Proces ten może trwać maksymalnie 3 sekundy i jest połączony z zaniknięciem odgłosów. Nieruchomy nóż nie powinien powodować żadnych odgłosów.
Pomiar czasu wybiegu
Czas wybiegu jest równy czasowi utrzymywania się odgłosu podmuchu po wyłączeniu sprzęgła; można zmierzyć go stoperem.
Nie wolno uruchamiać urządzenia, jeżeli sprzęgło i hamulec noża nie działają w opisany sposób (np. zbyt długi czas zatrzymania noża lub słychać odgłosy po wyłączeniu sprzęgła noża kosiarki).
Niebezpieczeństwo zranienia!
W takim razie należy wyłączyć silnik spalinowy, zdjąć nasadkę świecy zapłonowej i zlecić wykonanie niezbędnej naprawy przeszkolonemu pracownikowi. Zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.
10.5 Włączanie napędu kół
RM 756 YC, RM 756 YS:
Kosiarki są wyposażone w przekładnię hydrauliczną. Przy włączonym napędzie kół prędkość można regulować bezstopniowo.
- Włączyć silnik spalinowy. (⇒ 10.1)
- 1 Ustawić odpowiednią prędkość dźwignią prędkości jazdy (1). STIHL zaleca, aby ruszać powoli; dlatego należy ustawić małą prędkość.
• 2 Dźwignię napędu kół (2) przyciągnąć do uchwytu kierującego i przytrzymać. Włącza się napęd kół i kosiarka rusza do przodu.
Prędkość eksploatacyjna:
Bezstopniowo od
0,5 km/h
do
5,5 km/h
RM 756 GC, RM 756 GS:
Kosiarka trawnikowa jest wyposażona w trzybiegową przekładnię. Trzy biegi do przodu można dowolnie zmieniać przy włączonym napędzie kół.
- Włączyć silnik spalinowy. (⇒ 10.1)
- 1 Włączyć wybrany bieg za pomocą dźwigni zmiany biegów (1). STIHL zaleca, aby urządzenie ruszało powoli na 1. biegu.
• 2 Dźwignię napędu kół (2) przyciągnąć do uchwytu kierującego i przytrzymać.
Włącza się napęd kół i kosiarka trawnikowa rusza do przodu.
Prędkość eksploatacyjna:
- bieg: 2,5 km/h
- bieg: 3,7 km/h
- bieg: 5,0 km/h
10.6 Wyłączanie napędu kół
- 1 W celu wyłączenia napędu kół należy puścić dźwignię napędu kół (1).
10.7 Wyłączanie silnika spalinowego
- W celu wyłączenia silnika spalinowego ustawić dźwignię regulacji obrotów (1) w położeniu STOP (2).
10.8 Kosz na trawę (z tkaniny) z osłoną przeciwpyłową
Na górnej części kosza na trawę jest umieszczona osłona przeciwpyłowa (1), zapobiegająca wydmuchiwaniu drobnego pyłu do góry w kierunku użytkownika.
Wskaźnik napełnienia kosza
Strumień powietrza, powstający w wyniku wirowania noża i umożliwiający napełnienie kosza, nieco unosi na środku osłone przeciwpyłową. Przy napełnionym koszu strumień powietrza jest mniejszy, a osłona przeciwpyłowa kładzie się na koszu.
Opróżnianie kosza na trawę
Niebezpieczeństwo zranienia! Przed opróżnieniem kosza należy zawsze wyłączyć sprzęgło noża. (⇒ 10.3)
Zwrócić uwagę na masę! Napełniony kosz na trawę może ważyć nawet 22 kg.
Zabezpieczać urządzenie przed uszkodzeniami!
Kosz na trawę należy zawsze opróżniać w odpowiednim czasie, aby zapobiec zatkaniu się kanału wyrzutowego. Zatkanie to może być przyczyną zablokowania się noża i niepotrzebnego zużycia sprzęgła i hamulca noża.
- Wyłączyć sprzęgło noża kosiarki.
(⇒ 10.3)
• Zdjąć kosz na trawę. (⇔ 7.7) - Przytrzymać kosz na trawę za uchwyt (2) i wszystą z tyłu taśmę nylonową (3) i opróżnić.
- Założyć ponownie kosz na trawę. (⇒ 7.7)
11. Konserwacja
Niebezpieczeństwo zranienia!
Przed wszystkimi czynnościami związanymi z konserwacją i czyszczeniem urządzenia należy zapoznać się z rozdziałem „Zasady bezpiecznej pracy” (⇒ 4.), a zwłaszcza z podrozdziałem „Konserwacja i naprawy” (⇒ 4.7); przestrzegać wszystkich wskazówek dotyczących bezpieczeństwa.
Przed wszystkimi czynnościami związanymi z konserwacją lub
czyszczeniem należy zdjąć nasadkę świecy zapłonowej!
11.1 Czyszczenie urządzenia
Okresy międzyobsługowe: Po każdym użyciu
Staranne obchodzenie się z urządzeniem chroni je przed uszkodzeniem i wydłuża czas jego eksploatacji.
Nie kierować strumienia wody (wysokociśnieniowego urządzenia czyszczącego) na części silnika spalinowego, uszczelki, elementy elektryczne i miejsca łożyskowania. Może to spowodować uszkodzenia wymagające drogich napraw.
Nie wolno używać intensywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy urządzenia STIHL.
Do usuwania zanieczyszczeń, których nie
można usunąć za pomocą wody i szczotki lub szmatki, firma STIHL zaleca stosowanie specjalnego środka czyszczącego (np. firmy STIHL).
Przedtem usunąć przy pomocy patyka resztki trawy osadzone w obudowie i w kanale wyrzutowym.
Zabezpieczać urządzenie przed uszkodzeniami!
Szczególnie dokładnie należy wyczyścić obudowę, wszystkie osłony i obszar wokół silnika spalinowego oraz nóż kosiarki.
Pozycja ułatwiająca czyszczenie:
- Ustawić urządzenie na płaskim, stabilnym i poziomym podłożu.
- Zdjąć kosz na trawę. (⇒ 7.7)
- Zamknąć odpowietrznik zbiornika paliwa. (7.5)
- Przy lewym i prawym kole tylnym ustawić największą wysokość koszenia. (⇔ 7.3)
- Wykręcić śrubę (1) i wyjąć z podkładką (2).
- Podnieść uchwyt kierujący, aż wycięcie (3) znajdzie się nad otworem (4) w obudowie.
- Wkręcić śrubę (1) z podkładką (2) tak mocno, aby uchwyt kierujący został stabilnie unieruchomiony w pozycji serwisowej.
- Podnieść urządzenie z przodu, otworzyć osłonę wyrzutu i położyć do tyłu uchwyt kierujący. Sprawdzić, czy urządzenie jest stabilnie ustawione.
Po wyczyszczeniu urządzenia ustawić je na 4 kołach, zamontować uchwyt kierujący w położeniu roboczym i ustawić odpowiednią wysokość koszenia.
11.2 Koła
Łożyska kół są bezobstugowe.
11.3 Silnik spalinowy
Okresy międzyobsługowe: Zob. Instrukcja obsługi silnika spalinowego
Szczególnie ważne dla długotrwałej eksploatacji urządzenia są: odpowiedni poziom oleju silnikowego, regularna wymiana oleju silnikowego i filtra powietrza oraz przestrzeganie zalecanych okresów wymiany oleju.
Informacje o oleju silnikowym i wymaganej ilości oleju silnikowego podano także w instrukcji obsługi silnika spalinowego.
Aby zapewnić odpowiednie chłodzenie silnika spalinowego, żebra chłodzące należy utrzymywać w czystości.
11.4 Przekładnia
RM 756 YC, RM 756 YS:
Okresy międzyobsługowe: co 1000 godzin pracy / przynajmniej raz w roku
Konserwacja przekładni hydraulicznej może być wykonywana wyłącznie przez wykwalifikowanych pracowników. Zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.
RM 756 GC, RM 756 GS:
Trzybiegowa przekładnia nie wymaga obsługi.
11.5 Konserwacja sprzęgła i hamulca noża (BBC)
Okresy międzyobsługowe: raz do roku
Układ sprzęgła i hamulca noża podlega naturalnemu zużyciu. Jego konserwacja może być wykonywana wyłącznie przez wykwalifikowanych pracowników. Zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.
11.6 Sprawdzanie zużycia noża
Okresy międzyobsługowe: Przed każdym użyciem
Niebezpieczeństwo zranienia! Noże mogą ulegać zróżnicowanemu zużyciu w zależności od miejsca i czasu eksploatacji. Jeżeli urządzenie używane jest na piaszczystym podłożu lub w suchym otoczeniu, to nóż ulega dużo szybszemu zużyciu.
Zużyty nóż może odłamać się i spowodować bardzo poważne obrażenia. W związku z tym należy zawsze przestrzegać przepisów dotyczących konserwacji noży.
Sprawdzanie
Niebezpieczeństwo zranienia! Należy zwrócić szczególną uwagę na wskazówki zamieszczone w rozdziale „Zasady bezpiecznej pracy”. (⇒ 4.7)
- Ustawić urządzenie w pozycji umożliwiającej czyszczenie. (⇒ 11.1)
- Wyczyścić nóż kosiarki (1) i sprawdzić pod kątem występowania karbów i rys.
- Grubość noża Ⓐ należy sprawdzić w kilku miejscach za pomocą suwmiarki (2).
- Zmierzyć szerokość noża w sposób pokazany na rysunku w miejscach B i C po lewej i prawej stronie noża.
Granice zużycia:
Grubość noża Ⓐ powinna w każdym miejscu wynosić przynajmniej 2,5 mm.
Szerokość noża powinna wynosić w miejscu B przynajmniej 80 mm i w miejscu C przynajmniej 55 mm.
Jeżeli w kosiarce nie został zamontowany dostarczony nóż, lecz np. nóż do mulczowania dostępny jako wyposażenie dodatkowe, to obowiązują odpowiednie granice zużycia.
11.7 Wymontowanie i zamontowanie noża kosiarki
Niebezpieczeństwo zranienia!
Pracować wyłącznie w rękawicach ochronnych.
Wymontowanie
- Ustawić urządzenie w pozycji umożliwiającej czyszczenie. (⇒ 11.1)
- Przytrzymać mocno nóż kosiarki (1) i poluzować śrubę noża (2).
- Wyjąć śrubę noża (2), podkładkę zabezpieczającą (3) i nóż kosiarki (1).
Zamontowanie
Zabezpieczać urządzenie przed uszkodzeniami!
Nóż należy wymienić, jeżeli widoczne są zagłębienia i rysy lub jeżeli została osiągnięta granica zużycia. (⇒ 11.6)
- Oczyscić powierzchnię przylegania noża i uchwyt noża.
- Śrubę noża posmarować preparatem Loctite 243.
- Założyć nóż kosiarki (1) na uchwyt noża (4) w sposób pokazany na rysunku.
- Założyć podkładkę zabezpieczającą (3) w sposób pokazany na rysunku i dokręcić śrubę noża (2) momentem 60 - 65 Nm.
Niebezpieczeństwo zranienia!
Należy dokręcać podanym momentem. Podczas każdego montażu noża należy wymienić podkładkę zabezpieczającą (3). Podczas każdej wymiany noża należy wymienić śrubę noża (2).
11.8 Ostrzenie noża kosiarki
Stopniowe pogarszanie się efektów koszenia najczęściej jest spowodowane stępieniem noża.
Podczas ostrzenia noża należy przestrzegać następujących zasad:
• Wymontować nóż kosiarki. (⇒ 11.7)
- Podczas ostrzenia schładzać nóż kosiarki, np. wodą. Nie wolno dopuścić do wystąpienia niebieskawego zabarwienia, ponieważ oznaczałoby to obniżenie zdolności tnących ostrza.
- Nóż ostrzyć równomiernie, aby zapobiec organiom wynikającym z niewyważenia.
- Należy przestrzegać kąta ostrzenia noża, wynoszącego 30°.
- Podczas ostrzenia nie przekraczać granicy zużycia.
- Powstające zadziory należy usuwać.
11.9 Konserwacja cięgien
Ciegno mogą konserwować wyłącznie wykwalifikowani pracownicy. Zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.
Regulacja cięgna sprzęgła i hamulca noża
Okresy międzyobsługowe: w razie potrzeby
Regulacja cięgna jest niezbędna:
– gdy nóż nie obraca się po włączeniu sprzęgła,
– gdy sprzęgło włącza się tylko po upływie pewnego czasu,
– gdy przy włączonym sprzęgle prędkość obrotowa noża kosiarki zmniejsza się podczas koszenia.
Regulacja cięgna
- Poluzować nakrętkę (1) i naprężyć cięgno (2) za pomocą nakrętki (3). Następnie dokręcić nakrętkę (1).
Kontrola
Prawidłowość ustawienia sprawdza się przez pomiar długości sprężyny.
- 1 Zmierzyć długość zwolnionej sprężyny (4) za pomocą suwmiarki.
- Włączyć sprzęgło noża kosiarki – nie włącaźć silnika spalinowego. (⇒ 10.2)
- 2 Zmierzyć długość napiętej sprężyny (4). Różnica długości: przynajmniej 3 mm
- W razie potrzeby ponownie wyregulować cięgno.
Jeżeli sprzęgło noża kosiarki nie włącza się prawidłowo pomimo należycie wyregulowanego cięgna, należy zlecić sprawdzenie sprzęgła i hamulca noża serwisowi Autoryzowanego Dealera. Zaleca się korzystanie z usług serwisu Autoryzowanego Dealera firmy STIHL.
Regulacja cięgna hydraulicznego napędu kół
Okresy międzyobsługowe: Przed pierwszym uruchomieniem lub według potrzeb
Regulacja cięgna jest niezbędna:
– przed pierwszym uruchomieniem urządzenia,
– gdy nie jest uzyskiwana maksymalna prędkość jazdy,
– gdy napęd kół jest stale włączony. Oznacza to, że podczas pociągania linki rozrusznika kosiarka rusza w sposób niezamierzony, chociaż dźwignia napędu kół nie jest przyciągnięta.
Regulacja cięgna
- Pociągnąć dźwignię prędkości jazdy (1) maksymalnie do tyłu.
- Poluzować nakrętki (2, 3), aby zlikwidować naprężenie cięgna (4).
- Włączyć silnik spalinowy. (⇒ 10.1)
- Przyciągnąć dźwignię napędu kół do uchwytu kierującego i przytrzymać. (⇒ 10.5)
- Zwiększać naprężenie cięgna (4) za pomocą nakrętki (3), aż włączy się napęd kół. Następnie zwolnić dźwignię napędu kół, wyłączyć silnik spalinowy i dokręcić nakrętkę (2).
- Kontrola: Gdy dźwignia napędu kół nie jest przyciągnięta, to cięgno jest nieco napreżone i można przeciągnąć urządzenie do tyłu – koła wówczas się nie blokują.
Regulacja cięgna zmiany biegów
RM 756 GC, RM 756 GS
Okresy międzyobsługowe:
W razie potrzeby
Regulacja cięgna jest niezbędna:
– gdy nie można włączyć poszczególnych biegów.
Regulacja cięgna
- Napiąć cięgno (1) za pomocą obu nakrętek (2, 3) na dolnej części uchwytu kierującego, aby możliwe było prawidłowe włączanie wszystkich trzech biegów.
Regulacja cięgna napędu kół
RM 756 GC, RM 756 GS
Okresy międzyobsługowe: W razie potrzeby
Regulacja cięgna jest niezbędna:
– przy przyciągniętej dźwigni napędu kół nie włącza się napęd kół,
– gdy napęd kół jest stale włączony. Oznacza to, że podczas pociągania linki rozrusznika kosiarka rusza w sposób niezamierzony, chociaż dźwignia napędu kół nie jest przyciągnięta.
Niebezpieczeństwo zranienia! W czasie pracy urządzenia cięgno napędu kół powinno być prawidłowo wyregulowane.
Sprawdzanie naciągu cięgna:
- Włączyć 3. bieg i pociągnąć linkę rozrusznika – kosiarka nie jest napędzana.
- Przyciągnąć dźwignię napędu kół do uchwytu kierującego i przytrzymać, pociągnąć linkę rozrusznika – kosiarka jest napędzana.
Regulacja cięgna:
- Naciągnąć cięgno (1) za pomocą obu nakrętek (2, 3) na dolnej części uchwytu kierującego tak, aby napęd kół włączał się po pokonaniu około połowy skoku dźwigni napędu kół.
11.10 Przechowywanie i przestój (przerwa zimowa)
Urządzenie należy przechowywać w suchym, zamkniętym i niezakurzonym pomieszczeniu. Urządzenie należy przechowywać w miejscu niedostępnym dla dzieci.
Ewentualne usterki należy usunąć przed przechowywaniem. Urządzenie powinno zawsze być w dobrym stanie technicznym.
Przed przechowywaniem należy opróżnić zbiornik paliwa i gaźnik (np. przez włączenie silnika).
W przypadku dłuższego przestoju urządzenia (przerwa zimowa) należy dodatkowo uwzględnić następujące punkty:
- Starannie oczyścić wszystkie zewnętrzne części urządzenia.
- Dobrze nasmarować lub naoliwić wszystkie części ruchome.
- Wykręcić świecę zapłonową (zob. Instrukcja obsługi silnika spalinowego) i przez otwór świecy włać do silnika spalinowego ok. 3 cm³ oleju silnikowego. Wykonać kilka obrotów wałem korbowym silnika spalinowego bez świecy zapłonowej (pociągać za linkę rozrusznika).
Niebezpieczeństwo pożaru!
Ze względu na istniejące niebezpieczeństwo zapłonu nasadkę świecy zapłonowej trzymać z dala od otworu świecy zapłonowej.
- Ponownie wkręcić świecę zapłonową (zob. Instrukcja obsługi silnika spalinowego).
- Wymienić olej silnikowy (zob. Instrukcja obsługi silnika spalinowego).
12. Transport
Niebezpieczeństwo zranienia!
Przed przewożeniem urządzenia należy dokładnie przeczytać rozdział „Zasady bezpiecznej pracy“, a zwłaszcza rozdział „Transport urządzenia“, i postępować według zawartych w nich instrukcji. (⇒ 4.4)
12.1 Mocowanie urządzenia
Urządzenie należy transportować tylko na czystej, płaskiej powierzchni ładunkowej, ustawione na wszystkich 4 kołach.
- Za pomocą odpowiednich elementów mocujących zabezpieczyć urządzenie przed ześlizgnięciem. Liny lub pasy zamocować do dolnej części uchwytu kierującego (1) i do zderzaka (2).
12.2 Podnoszenie lub przenoszenie urządzenia
Kosiarkę trawnikową powinny podnosić lub przenosić zawsze dwie osoby.
Wszystkie modele:
- Chwycić zderzak (1) oraz uchwyt kierujący (2) i podnieść kosiarkę.
RM 756 GC, RM 756 YC – dodatkowe sposoby przenoszenia:
- Wyciągnąć do oporu uchwyt transportowy (3) z dolnej części uchwytu kierującego.
- Po prawej stronie: Chwycić zderzak (1) oraz uchwyt kierujący (2) i podnieść kosiarkę. Po lewej stronie: Chwycić zderzak (1) oraz uchwyt transportowy (3) i podnieść kosiarkę.
- Po przetransportowaniu urządzenia wsunąć do oporu uchwyt transportowy (3) w dolną część uchwytu kierującego.
13. Ochrona środowiska
Skoszonej trawy nie należy wyrzucać do śmieci – powinna ona podlegać kompostowaniu.
Opakowanie, urządzenie i osprzęt zostały
wyprodukowane z materiałów będących surowcami wtórnymi, w związku z czym należy je odpowiednio utylizować.
Sortowanie i utylizacja odpadów są korzystne dla środowiska i umożliwiają ponowne wykorzystanie surowców. Z tego względu po upływie okresu eksploatacji należy urządzenie przekazać do punktu skupu surowców wtórnych. Należy zwrócić szczególną uwagę na informacje zamieszczone w rozdziale „Utylizacja” (⇒ 4.9).
Skontaktować się z organizacją odzysku lub z Autoryzowanym Dealerem, aby uzyskać informacje na temat prawidłowej utylizacji odpadów.
14. Ograniczanie zużycia i zapobieganie uszkodzeniom
Wskazówki dotyczące konserwacji i pielęgnacji
Kosiarka spalinowa (STIHL RM)
Firma STIHL nie ponosi żadnej odpowiedzialności za szkody materialne i osobiste, powstałe w wyniku nieprzestrzegania wskazówek zawartych w niniejszej instrukcji obsługi, w szczególności tych, które dotyczą bezpiecznej pracy, obsługi i konserwacji lub tych, które wystąpią w wyniku zastosowania niewłaściwych akcesoriów lub części zamiennych.
Aby zapobiec uszkodzeniu lub nadmiernemu zużyciu urządzenia STIHL, należy przestrzegać następujących wskazówek.
1. Części zużywające się
Nawet w przypadku właściwej eksploatacji urządzeń STIHL niektóre części ulegają normalnemu zużyciu i powinny być wymieniane w zależności od rodzaju i czasu pracy.
Należą do nich m.in.:
- n ó ż kosiarki
- kosz na trawę (z tkaniny)
- pasek klinowy
- listwy ochronne
- o p o n y
– przysłona do mulczowania
2. Przestrzeganie zaleceń instrukcji obsługi
Urządzenie STIHL należy eksploatować, konserwować i przechowywać w sposób przedstawiony w instrukcji obsługi. Użytkownik odpowiada za wszystkie uszkodzenia wynikające z nieprzestrzegania przepisów bezpieczeństwa oraz wskazówek dotyczących obsługi i konserwacji urządzenia.
Dotyczy to przede wszystkim:
– dokonywania zmian w urządzeniu bez zgody firmy STIHL;
– stosowania niedopuszczonych przez firmę STIHL materiałów eksploatacyjnych (środków smarnych, benzyny i oleju silnikowego – zob. informacje podane przez producenta silnika spalinowego);
- korzystania z narzędzi lub osprzętu, które nie zostały dopuszczone dla danego urządzenia, nie są odpowiednie lub są niskiej jakości;
– niezgodnej z przeznaczeniem eksploatacji urządzenia;
– wykorzystywania urządzenia podczas imprez sportowych lub w zawodach;
– szkód wynikłych z eksploatacji urządzenia z uszkodzonymi częściami.
3. Czynności konserwacyjne
Należy regularnie wykonywać wszystkie czynności podane w rozdziale „Konserwacja”.
Jeżeli użytkownik nie może sam wykonać czynności związanych z konserwacją, powinien zlecić ich wykonanie Dealerowi.
Firma STIHL zaleca, aby prace konserwacyjne oraz naprawy były wykonywane wyłącznie przez autoryzowanego dealera firmy STIHL.
Dla dealerów firmy STIHL organizowane są regularne szkolenia; oferowana jest też informacja techniczna.
W wyniku niewykonania tych czynności mogą powstać uszkodzenia, za które odpowiada użytkownik.
Zalicza się do nich m.in.:
- korozję i inne uszkodzenia wynikłe z niewłaściwego składowania,
– uszkodzenie urządzenia wynikłe z używania części zamiennych niskiej jakości,
– uszkodzenia w następstwie nieterminowo lub niewłaściwie wykonanej konserwacji lub napraw wykonywanych w warsztatach, które nie należą do Dealera.
15. Typowe części zamienne
Nóż kosiarki
6378 702 0100
Śruba noża
9008 319 2460
Podkładka zabezpieczająca
0000 702 6600
Podczas wymiany noża lub jego montażu należy wymienić elementy mocujące noż kosiarki (śrubę noża, podkładkę zabezpieczającą). Części zamienne są dostępne u Autoryzowanego Dealera firmy STIHL.
16. Deklaracja zgodności
16.1 Deklaracja zgodności UE kosiarek STIHL RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS
STIHL Tirol GmbH
oświadcza na własną odpowiedzialność, że
– Rodzaj: kosiarka
- Producent: STIHL
- Typ: RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS
– Szerokość koszenia: 54
– Nr identyfikacji serii: 6378
spełnia wymagania odnośnych przepisów dyrektyw 2000/14/EC, 2006/42/EC, 2014/30/EU oraz 2011/65/EU i została skonstruowana oraz wyprodukowana zgodnie z obowiązującymi w dniu produkcji wersjami następujących norm: EN ISO 5395-1, EN ISO 5395-2, EN 14982.
Jednostka certyfikująca:
W celu ustalenia zmierzonego i gwarantowanego poziomu mocy akustycznej postępowano zgodnie z dyrektywą 2000/14/EC, załącznik VIII.
– Zmierzony poziom mocy akustycznej: 97,4 dB(A)
– Gwarantowany poziom mocy akustycznej: 98 dB(A)
Dokumentacja techniczna jest przechowywana w firmie STIHL Tirol GmbH.
Rok produkcji i numer maszyny podano na kosiarce.
Langkampfen, 02.01.2021 r.
STIHL Tirol GmbH
WZ.
Matthias Fleischer, kierownik Działu Badawczo-Rozwojowego
WZ.
Sven Zimmermann, kierownik Działu Jakości
17. Dane techniczne
RM 756.0 GC/RM 756.0 GS/RM 756.0 Y C/RM 756.0 YS
Nr identyfikacji serii 6378
Silnik spalinowy, 4-suwowy silnik rodzaj konstrukcji spalinowy
Producent Kawasaki
FJ 180 V KAI
Typ OHV
Pojemność skokowa 179 cm ^3
Materiał obudowy odlew ciśnieniowy z magnezu
Moc znam. przy 2,9 - 2800
znam. prędkości obr. kW - obr/min
Zbiornik paliwa 31
Urządzenie rozrusznik
rozruchowe linkowy
Narzędzie tnące nóż listwowy
Szerokość koszenia 54 cm
Prędk. obr. noża
listwowego 2800 obr/min
RM 756.0 GC/RM 756.0 GS/RM 756.0 Y C/RM 756.0 YS
| Napęd nożalistwowego BBC | ||
| Moment dokręcaniaśruby noża | 6 | 0 |
| Średn. kołaprzedniego 207 mm | ||
| Średn. koła tylnego 232 mm | ||
| Pojemność kosza natrawę 80 l | ||
| Wysokość koszenia | 25 - 90 mm | |
| Wartość przyspieszenia drgań wg normyEN 12096: | ||
| Zmierzona wartość a_hw | 2,40 m/s^2 | |
| Niepewnośćpomiarowa K_hw | 1,20 m/s^2 | |
| Pomiar zgodnie z EN ISO 5395-2,EN 20643 | ||
| Zgodnie z2000/14/WE / S.I. | ||
| 2001/1701:Gwarantowanypoziom mocyakustycznej L_WAd | 98 dB(A) | |
| Niepewnośćpomiarowa K_WA | 1 dB(A) | |
| Zgodnie z EN ISO5395-2: | ||
| Poziom ciśnieniaakustycznego nastanowisku pracy L_pA | 86 dB(A) | |
| Niepewnośćpomiarowa K_pA | 2 dB(A) | |
| Wymiarydł./szer./wys. 176/59/116 cm | ||
RM 756.0 GC
| Napęd kół tylnych | 3 V (3 biegi) |
| Cieżar | 60 kg |
RM 756.0 GS
| Napęd kół tylnych | 3 V (3 biegi) |
| Cieżar | 60 kg |
RM 756.0 YC
| Napęd kół tylnych | 6przekładniahydrauliczna,bezstopniowa | 5 |
| Cieżar | 61 kg |
RM 756.0 YS
| Napęd kół tylnych | przekładnia hydrauliczna, bezstopniowa |
| Cieżar | 60 kg |
17.1 Rozporządzenie REACH
Rozporządzenie REACH wydane przez Wspólnotę Europejską dotyczy rejestracji, oceny i dopuszczania substancji chemicznych.
Informacje dotyczące rozporządzenia REACH (WE) nr 1907/2006 podano na stronie: www.stihl.com/reach.
18. Wykrywanie usterek
* ewent. zwrócić się do autoryzowanego dealera firmy STIHL.
[1] zob. Instrukcja obsługi silnika spalinowego.
Usterka:
Silnik spalinowy się nie uruchamia
Możliwa przyczyna:
- Dźwignia gazu w położeniu zatrzymania - N i e w łączone ssanie
- Brak paliwa w zbiorniku
– Zanieczyszczone lub stare paliwo w zbiorniku
– Brak dopływu paliwa
– Świeca zapłonowa zakopcona lub uszkodzona
– Niewłaściwy odstęp między elektrodami
– Zdjęta nasadka ze świecy zapłonowej
– Silnik spalinowy został „zalany“ po kilku próbach rozruchu
– Zanieczyszczony filtr powietrza
– Uszkodzone cięgno regulacji obrotów (np. zgięte)
Usunięcie usterki:
– Ustawić dźwignię gazu w położeniu ssania lub uruchamiania (⇒ 10.1)
– Ustawić dźwignię gazu w położeniu ssania (⇒ 10.1)
- Dolać paliwa (⇒ 7.5)
- Wyczyścić układ paliwowy i gaźnik; zawsze stosować świeże paliwo o dobrej jakości 📄, ✗, (→ 7.5)
- Sprawdzić przewód paliwowy 📄, ✗
- Oczyscić lub wymienić świecę zapłonową 📄
- Wyregulować odstęp elektrod ✗
- Założyć nasadkę świecy zapłonowej; sprawdzić połączenie między przewodem wysokiego napięcia a nasadką. ✗
- Wykręcić i osuszyć świece zapłonową; dźwignię gazu ustawić w położeniu zatrzymania i przy wyjętej świecy zapłonowej kilkakrotnie pociągnąć linkę rozrusznika; wkręcić świece zapłonową i założyć nasadkę świecy zapłonowej.
- Wyczyścić lub wymienić filtr powietrza
- Naprawić cięgno regulacji obrotów ✗
Usterka:
Utrudnione uruchamianie silnika spalinowego lub spadek jego mocy
Możliwa przyczyna:
– Koszenie przy zbyt niskiej wysokości lub ze zbyt dużą prędkością
– Woda w zbiorniku paliwa i w gaźniku; niedrożny gaźnik
– Zabrudzony zbiornik paliwa
– Zanieczyszczony filtr powietrza
– Zakopcona świeca zapłonowa
Usunięcie usterki:
– Dopasować wysokość koszenia lub zmniejszyć prędkość
– Opróżnić zbiornik paliwa, wyczyścić przewód paliwowy i gaźnik ✗
- Wyczyścić zbiornik paliwa ✗
- Wyczyścić lub wymienić filtr powietrza 📄, ✗
- Wyczyścić świecę zapłonową ✗
Usterka:
Silnik spalinowy gaśnie podczas pracy
Możliwa przyczyna:
- Z a m k n i ęty zawór paliwa
- Z a m k n i ęty odpowietrznik zbiornika-paliwa
– Przeciażone sprzęgło i hamulec noża
Usunięcie usterki:
- Otworzyć zawór paliwa (⇒ 10.1)
- O t w o r z y ć odpowietrznik zbiornika paliwa (⇒ 10.1)
– Wyczyścić kanał wyrzutowy, opróżnić kosz na trawę (⇔ 9.)
Usterka:
Brak napędu po naciśnięciu dźwigni napędu kół
Możliwa przyczyna:
– Żle wyregulowane cięgno napędu kół
- Uszkodzone (np. zgięte) cięgno napędu kół
- Z u żyty pasek klinowy
Usunięcie usterki:
– Sprawdzić ustawienia (⇒ 11.9)
- Wymienić cięgno ✗
- W y m i e n i ć pasek klinowy ✗
Usterka:
Silnik spalinowy bardzo się nagrzewa.
Możliwa przyczyna:
– Zbyt niski poziom oleju w silniku spalinowym
– Zanieczyszczone żebra chłodzące
Usunięcie usterki:
– Uzupełnić olej silnikowy lub wymienić w razie potrzeby 📄
- Oczyscić żebra chłodzące (⇒ 11.3)
Usterka:
Niestaranne koszenie, trawnik żółknie
Możliwa przyczyna:
– Stępiony lub zużyty nóż kosiarki
– Prędkość jazdy jest za duża w stosunku do wysokości koszenia
Zbyt mała prędkość obrotowa silnika spalinowego
Usunięcie usterki:
- Naostrzyć lub wymienić nóż kosiarki
(⇒ 11.6)
Zmniejszyć prędkość jazdy i/lub wybrać właściwą wysokość koszenia (⇒ 9.), (⇒ 7.3)
– Ustawić dźwignię regulacji obrotów w położeniu uruchamiania (⇒ 10.1)
Usterka:
Niedrożny kanał wyrzutowy
Możliwa przyczyna:
- N ó ż kosiarki jest zużyty
– Koszenie zbyt wysokiej lub zbyt wilgotnej trawy
– Zbyt mała prędkość obrotowa silnika spalinowego
- Wymienić nóż kosiarki (⇒ 11.6)
- Dopasować wysokość i prędkość koszenia do warunków koszenia (⇒ 9.), (⇒ 7.3)
- Ustawić dźwignię regulacji obrotów w położeniu uruchamiania (⇒ 10.1)
Usunięcie usterki:
Usterka:
Silne wibracje podczas pracy
Możliwa przyczyna:
– Uszkodzony zespół tnący
– Niewyważony nóż kosiarki
– Poluzowane mocowanie silnika spalinowego
Usunięcie usterki:
- Sprawdzić nóż kosiarki, wałek i śruby noża; dokręcić śruby noża (⇒ 11.7)
– Naostrzyć lub wymienić nóż kosiarki (⇔ 11.8) - Dokręcić śruby mocowania silnika spalinowego ✗
Usterka:
Podczas ustawiania w pozycji umożliwiającej czyszczenie benzyna wypływa z korka wlewu paliwa
Możliwa przyczyna:
– Zbyt mocno dokręcony odpowietrznik zbiornika paliwa
Usunięcie usterki:
- Wymienić korek wlewu paliwa ✗
19. Plan czynności serwisowych
19.1 Potwierdzenie przekazania
Model:
Numer seryjny:
Data: ____ ____ ____ ____ ____
19.2 Potwierdzenie obsługi serwisowej
Niniejszą instrukcję obsługi należy przekazać autoryzowanemu dealerowi firmy STIHL wykonującemu czynności konserwacyjne.
W wydrukowanych polach Dealer potwierdza wykonanie czynności serwisowych.
Data wykonania obsługi serwisowej
Data następnej obsługi serwisowej
Stroj uskladnit' len so stiahnutou koncovkou zapaľovacej sviečky.
