Produkttype	Selvkørende benzindrevet plæneklipper
Mærke	Stihl
Model	RM 756 GS
Klippebredde	54 cm
Klippehøjde	25 til 90 mm (6 positioner pr. hjul)
Opsamlingskapacitet	80 liter
Motortype	Kawasaki FJ180V, 4-takts, 179 cm³
Nominel effekt	2,9 kW ved 2800 o/min
Brændstof	Blyfri benzin, tank 3 L
Transmission	3 fremadgående gear (2,5 / 3,7 / 5,0 km/t)
Dimensioner (L x B x H)	176 x 59 x 116 cm
Vægt	60 kg
Garanteret lydniveau	98 dB(A)
Lydtrykniveau ved øret	86 dB(A)
Vibration (hånd-arm)	2,40 m/s²
Sikkerhed	Kobling/knivbrems (BBC), koblingsbøjle, motorstop
Vedligeholdelse	Rengøring efter hver brug, olieskift, luftfilter, knivslibning
Almindelige reservedele	Kniv (ref. 6378 702 0100), fastgørelsesskrue (9008 319 2460), sikringsskive (0000 702 6600)

Ofte stillede spørgsmål - RM 756 GS STIHL

Hvordan starter man Stihl RM 756 GS plæneklipperen?

Sørg for at tanken har nok benzin og at olieniveauet er korrekt. Åbn tankens ventilationsskrue og brændstofhanen. Sæt gashåndtaget i starter-position for en kold motor, eller i start-position for en varm motor. Træk langsomt i startsnoren indtil du mærker modstand, træk derefter hurtigt. Gentag om nødvendigt, og sæt derefter håndtaget i startposition.

Hvad gør man, hvis motoren ikke starter?

Kontroller følgende punkter: Gashåndtaget er ikke i Stop-position, tanken indeholder frisk benzin, tændrøret er rent og tilsluttet, luftfilteret er ikke tilstoppet, og starteren er brugt korrekt. Hvis motoren er druknet, skal du fjerne tændrøret, tørre det og trække flere gange i startsnoren med tændrøret fjernet, før du sætter det i igen.

Hvordan justerer man klippehøjden på RM 756 GS?

Brug håndtaget nær hvert hjul. Tryk håndtaget mod hjulet, vælg en af de 6 positioner (fra 25 mm til 90 mm) og lås det. Juster først baghjulene, derefter forhjulene for at undgå væltning. Minimum klippehøjde er 25 mm, maksimum er 90 mm.

Hvordan fungerer koblings-/knivbremse-systemet (BBC)?

BBC stopper kniven på få sekunder, mens motoren kører. For at aktivere: tryk knivkoblingsbøjlen mod styret og hold den, træk derefter knivkoblingshåndtaget bagud indtil det låses. For at deaktivere: slip blot bøjlen - kniven bremses og stopper. Bind aldrig bøjlen fast til styret.

Hvornår og hvordan skifter man motorolie?

Se brugsanvisningen til forbrændingsmotoren for intervaller. Generelt skal olien skiftes efter de første 5 timers brug, derefter hver 50 timer eller en gang pr. sæson. For at dræne olien, lad motoren køre for at varme olien op, sluk den, og fjern olieaftapningsproppen. Brug 4-takts motorolie af den anbefalede kvalitet. Stihl anbefaler, at denne service udføres af en autoriseret forhandler.

Hvordan rengør man plæneklipperen efter brug?

Sæt maskinen i rengøringsposition: fjern opsamleren, luk ventilationsskruen, indstil klippehøjden til maksimum på baghjulene, vip styret bagud. Fjern græsstrå med et stykke træ. Rengør huset, udkastskanalen og kniven med en børste og vand. Brug aldrig højtryksrenser eller aggressive rengøringsmidler. Tør derefter af og sæt i arbejdsposition.

Hvordan sliber eller udskifter man kniven?

For slibning: afmonter kniven (fastgørelsesskrue 60-65 Nm, udskift sikringsskiven hver gang). Slib med en vinkel på 30°, afkøl kniven med vand for at undgå blåfarvning. Overhold slidgrænser: min. tykkelse 2,5 mm, min. bredde 80 mm (den ene side) og 55 mm (den anden). Til udskiftning: brug en original Stihl-kniv (ref. 6378 702 0100) og påfør skruen Loctite 243. Spænd til 60-65 Nm.

Hvordan opbevarer man plæneklipperen om vinteren?

Tøm benzintanken (lad motoren køre til stop). Rengør maskinen grundigt. Smør alle bevægelige dele. Fjern tændrøret, hæld ca. 3 cm³ motorolie i cylinderen, træk startsnoren flere gange uden tændrør, og skru tændrøret i igen. Gennemfør et olieskift. Opbevar maskinen et tørt, rent og lukket sted, utilgængeligt for børn. Afbryd tændrørskablet.

Hvad gør man ved unormale vibrationer under klipning?

Stop straks motoren og afbryd tændrørskablet. Kontroller knivens tilstand: den kan være skæv, sløv eller dårligt monteret. Kontroller også knivakslen og motorfastgørelserne. Spænd knivens fastgørelsesskrue til 60-65 Nm. Hvis kniven er beskadiget, udskift den. Vedvarende vibrationer bør tjekkes af en autoriseret Stihl-forhandler.

Hvad er de vigtigste sikkerhedsregler for RM 756 GS?

Læs altid manualen før brug. Bær solide sko, lange bukser og høreværn. Klip aldrig barfodet. Hold børn og dyr på afstand. Rør aldrig ved en roterende kniv. Før vedligeholdelse: sluk motoren og afbryd tændrørskablet. Brug kun maskinen på skråninger under 25° og klip på tværs. Transportér ikke plæneklipperen med motoren i gang.

BRUGSANVISNING RM 756 GS STIHL

DA Betjeningsvejledning

Montere beskyttelsesslangen 190

En pil henviser til aktuelle kapitler og underkapitler som inneholder nærmere forklaring. Eksempelet under viser en henvisning til et kapittel: (⇔ 3.)

Hvis bensin renner over, må du ikke starte forbrenningsmotoren før du har rengjort overflaten der det er sølt bensin. Vent til bensinen er fordampet (tørk bort eventuelle bensinrester) før du forsøker å starte motoren.

Sikkerhetsavstanden mellom styret og maskinen må alltid overholdes. Styret skal alltid være forskriftsmessig montert, og får ikke endres på. Maskinen må aldri tas i bruk med nedfelt styre.

Test knivclutchen før du går i gang med arbeidet. (⇒ 8.)

Pass på at maskinen ikke velter när du starter den.

Koble ut klippekniven før start. Ikke aktiver fremdriftsbøylen under startprosedyren.

Ikke start forbrenningsmotoren hvis utkastkanalen ikke er dekt av utkastdekselet eller oppsamleren.

Gjenstander kan bli slynget ut og gi alvorlige personskader.

Klipping i skråninger:

Unngå å søle med motoroljen eller få den på huden. Direkte hudkontakt kan være skadelig.

STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. På små deler kan også symbolet stå alene.

Sørg for at maskinen er i driftssikker stand när du setter den til lagring.

Kontakt nærmeste resirkuleringsstasjon eller forhandleren hvis du er usikker på hvordan avfallsproduktene skal kasseres. STIHL anbefaler at du kontakter STIHL forhandleren.

F Beskyttelsesslange 1

- Bruksanvisning 1

- Bruksanvisning for forbrenningsmotor 1

RM 756 GS, RM 756 YS:

G Flathodet skrue 4

H Låsemutter 4

RM 756 GC, RM 756 YC:

I Skjæreskrue 1

J Bærehåndtak 1

7.2 Montere beskyttelsesslangen

Du får en pen og tett gressplen

Dette kan føre til beinbrudd, klemskader og forstuinger.

Knivtykkelsen Ⓐ må være minst 2,5 mm overalt.

Knivbredden må være minst 80 mm ved Ⓑ og minst 55 mm ved Ⓒ.

Hvis klippekniven som fulgte med gressklipperen, byttes ut med en biokniv (ekstrautstyr), gjelder andre slitegrenser.

Hvis innkoblingen av klippekniven ikke fungerer forskriftsmessig selv om vaieren er riktig innstilt, må du få knivclutchen kontrollert hos en forhandler. STIHL anbefaler STIHL forhandleren.

Justere fremdriftsvaieren (hydro)

Fare for personskade! Vaieren for fremdriften må være forskriftsmessig innstilt ved arbeid med maskinen.

Slik kontrollerer du spenningen til vaieren:

1. Legg inn 3. gir og trekk i startsnoren – gressklipperen starter ikke.
2. Trekk fremdriftsbøylen mot styret og hold, trekk i startsnoren – gressklipperen starter.

Stille inn vaieren:

Gressavklippet skal ikke kastes sammen med husholdningsavfall. Det skal komposteres.

Viktige henvisninger vedrørende vedlikehold for produktgruppen

Bensindreven gressklipper (STIHL RM)

Det garanterte lydeffektnivået er målt i henhold til direktiv 2000/14/EC, vedlegg VIII.

Forbrenningsmotoren starter ikke

Mulig årsak:

9. Arbetsanvisningar

Vi er glade for at du har valgt STIHL. Vi udvikler og producerer vores produkter i topkvalitet efter vores kunders behov. Dermed kan vi fremstille produkter med høj pålidelighed, selv ved ekstrem belastning.

STIHL står også for topkvalitet, når det drejer sig om service. Vores faghandel garanterer en kompetent rådgivning og instruktion samt en omfattende teknisk hjælp.

Vi takker for din tillid og håber, at du får stor glæde af dit STIHL produkt.

Dr. Nikolas Stihl

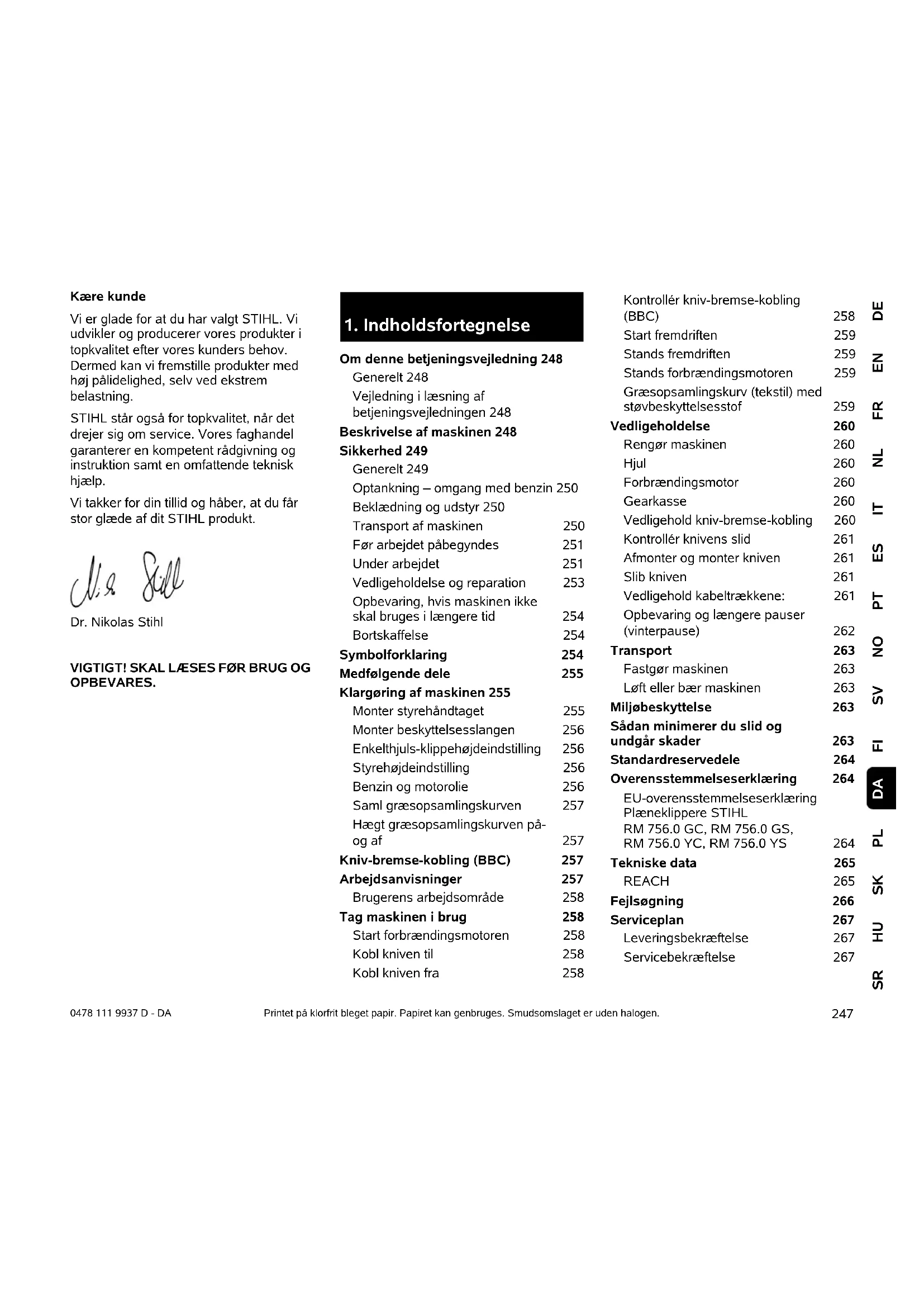

VIGTIGT! SKAL LÆSES F∅R BRUG OG OPBEVARES.

Om denne betjeningsvejledning 248

Generelt 248

Vejledning i læsning af betjeningsvejledningen 248

Beskrivelse af maskinen 248

Sikkerhed 249

Generelt 249

Optankning – omgang med benzin 250

Beklædning og udstyr 250

Transport af maskinen 250

Før arbejdet påbegyndes 251

Under arbejdet 251

Opbevaring, hvis maskinen ikke skal bruges i længere tid 254

Bortskaffelse 254

Symbolforklaring 254

Klargøring af maskinen 255

Monter styrehåndtaget 255

Monter beskyttelsesslangen 256

Enkelthjuls-klippehøjdeindstilling 256

Styrehøjdeindstilling 256

Saml græsopsamlingskurven 257

Hægt græsopsamlingskurven på- og af 257

Kniv-bremse-kobling (BBC) 257

Arbejdsanvisninger 257

Brugerens arbejdsområde 258

Tag maskinen i brug 258

Start forbrændingsmotoren 258

Kobl kniven til 258

Kobl kniven fra 258

Kontrollér kniv-bremse-kobling

(BBC) 258

Start fremdriften 259

Stands fremdriften 259

Stands forbrændingsmotoren 259

Græsopsamlingskurv (tekstil) med støvbeskyttelsesstof 259

Vedligeholdelse 260

Rengør maskinen 260

Hjul 260

Forbrændingsmotor 260

Gearkasse 260

Vedligehold kniv-bremse-kobling 260

Kontrollér knivens slid 261

Afmonter og monter kniven 261

Slib kniven 261

Vedligehold kabeltrækkene: 261

Opbevaring og længere pauser (vinterpause) 262

Transport 263

Fastgør maskinen 263

Løft eller bær maskinen 263

Miljøbeskyttelse 263

Sådan minimerer du slid og

undgår skader 263

Standardreservedele 264

Overensstemmelseserklæring 264

Leveringsbekræftelse 267

Servicebekræftelse 267

2. Om denne betjeningsvejledning

2.1 Generelt

Denne betjeningsvejledning er producentens originale betjeningsvejledning i henhold til EU-direktivet 2006/42/EC.

STIHL arbejder hele tiden på at videreudvikle sit produktudbud. Vi forbeholder os derfor ret til at ændre form, teknik og udstyr.

Der kan af samme årsag ikke gøres krav gældende på basis af anvisningerne eller illustrationerne i dette hæfte.

I denne betjeningsvejledning kan der være beskrevet modeller, som ikke fås i alle lande.

Denne betjeningsvejledning er beskyttet af ophavsretten. Der tages forbehold for alle rettigheder, især retten til mangfoldiggørelse, oversættelse og behandling med elektroniske systemer.

2.2 Vejledning i læsning af betjeningsvejledningen

Alle billedsymboler, som er anbragt på maskinen, forklares i denne betjeningsvejledning.

Synsretning:

Synsretning under anvendelsen "venstre" og "højre" i betjeningsvejledningen: Brugeren står bag maskinen og ser fremad i køreretningen.

Kapitelhenvisning:

Der henvises med en pil til særlige kapitler og underkapitler med yderligere forklaringer. I det følgende eksempel ses en henvisning til et kapitel: (⇔ 3.)

Markering af tekstafsnit:

Betjeningstrin, som kræver, at brugeren griber ind:

- Løsn skruen (1) med en skruetrækker, tryk på grebet (2) ...

Generelle oplistninger:

- Anvendelse af produktet ved sportsarrangementer eller i konkurrencer

Tekstafsnit med særlig betydning er markeret med ét af de symboler, der er beskrevet i det følgende, for at fremhæve dem i betjeningsvejledningen.

Fare!

Risiko for ulykker og alvorlig personskade. Der kræves særlig opmærksomhed.

Advarsel!

Risiko for personskade. Særlig opmærksomhed forhindrer mulige eller sandsynlige kvæstelser.

Forsigtig!

Lette personskader og tingsskader kan forhindres med en bestemt adfærd.

Bemærk

Information, som sikrer bedre udnyttelse af maskinen og forhindrer mulige fejlbetjeninger.

Tekst med henvisning til billeder:

Billeder, som forklarer, hvordan du bruger maskinen, finder du forrest i betjeningsvejledningen.

Kamerasymbolet anvendes til at forbinde billederne på billedsiderne med det pågældende tekstafsnit i betjeningsvejledningen.

3. Beskrivelse af maskinen

1 Bøjle knivstop
2 Bøjle fremdrift
3 Händtag gasindstilling
4 RM 756 GC, RM 756 GS: Händtag gearsskifte
4 RM 756 YC, RM 756 YS: Håndtag kørehastighed
5 Greb knivkobling
6 Styrehåndtag
7 Skrue styrhøjdeindstilling
8 Enkelthjuls-klippehøjdeindstilling
9 Stødstang
10 Tændrørshætte
11 Udkastningsspjæld
12 Græsopsamlingskurv (tekstil) med støvbeskyttelsesstof
13 Mærkeplade med maskinnummer
14 RM 756 GC, RM 756 YC: Håndtag

4. Sikkerhed

4.1 Generelt

Forholdsregler til forebyggelse af ulykker skal følges under arbejdet med maskinen.

Hele betjeningsvejledningen skal læses grundigt igennem før den første ibrugtagning. Opbevar

betjeningsvejledningen til senere brug.

Følg betjenings- og vedligeholdelsesanvisningerne, som du kan finde i den separate betjeningsvejledning til forbrændingsmotoren.

Sikkerhedsforanstaltningerne tjener til din egen sikkerhed, opstillingen er dog ikke udtømmende. Brug kun maskinen på fornuftig og ansvarlig vis, og husk på, at brugeren er ansvarlig for skader på personer eller disses ejendom.

Bliv fortrolig med betjeningselementerne og brugen af maskinen.

Maskinen må kun anvendes af personer, som har læst betjeningsvejledningen, og som derfor ved, hvorledes maskinen skal betjenes. Hver bruger bør sikre sig faglig korrekt og praktisk instruktion om maskinens brug før ibrugtagningen. Brugeren skal instrueres af sælgeren eller en anden fagmand om, hvordan maskinen anvendes sikkert.

Brugeren skal under instruktionen gøres særligt opmærksom på, at omhu og koncentration er vigtigt under maskinens brug.

Selvom du betjener denne maskine efter forskrifterne, er der altid restrisici.

Livsfare på grund af kvælning!

Børn, der leger med emballagematerialet, risikerer at blive kvalt i det. Emballagemateriale SKAL holdes væk fra børn.

Giv eller udlån kun maskinen samt påbygningsmaskinerne til personer, der er instruerede heri, eller som er fortrolige med betjeningen af den.

Betjeningsvejledningen er en del af maskinen og skal altid følge med.

Kontrollér, at brugeren fysisk, sensorisk og mentalt er i stand til at betjene maskinen og arbejde med den. Hvis brugerens fysiske, sensoriske eller mentale evner er nedsatte, må brugeren kun arbejde med plæneklipperen under opsyn eller efter anvisninger fra en ansvarlig person.

Kontrollér, at brugeren er myndig eller er under uddannelse i henhold til de nationale regler og under opsyn.

Maskinen må kun anvendes af personer, der er udhvilede og i god fysisk og psykisk stand. Er du ikke helt rask, bør du spørge din læge, om du må arbejde med maskinen. Undlad at arbejde med maskinen efter indtagelse af alkohol, narkotika eller medicin, der nedsætter reaktionsevnen.

OBS – risiko for ulykker!

Plæneklipperen er kun dimensioneret til græsslåning. Den må ikke anvendes til andre formål, da det kan være farligt eller medføre skader på maskinen.

Plæneklipperen må pga. risiko for personskader ikke anvendes til følgende arbejder (ikke komplet opstilling):

• Trimning af buske, hække eller lignende
• Skæring af slyngplanter,
• Plænepleje på tage og altankasser
• Granulering og findeling af grene og hækkeklip,
  – Rensning af fortove (sugning, blæsning),
  – Udjævning af jordbunker som f.eks. muldvarpeskud.
• Transport af afskåret græs, undtagen i den dertil indrettede græsopsamlingskurv.

Af hensyn til sikkerheden bortfalder denne garanti ved enhver ændring på maskinen, undtagen ved en faglig korrekt montering af tilbehør, som er godkendt af STIHL. Du kan få mere at vide om godkendt tilbehør hos din STIHL-forhandler.

Det er ikke tilladt at foretage ændringer på maskinen, som ændrer forbrændingsmotorens eller el-motorens effekt eller omdrejningstal.

Der må ikke transporteres ting, dyr eller personer med maskinen.

Vær specielt forsigtigt ved anvendelse i offentlige anlæg, parkanlæg, på sportspladser, ved veje samt i land- og skovbrug.

Slip altid kun maskinen, når den står på en plan flade og ikke af sig selv kan rulle væk.

OBS! Vibrationer udgør en sundhedsfare! For stor belastning pga. vibrationer kan medføre kredsløbs- eller

nerveskader, især hos mennesker med kredsløbsproblemer. Opsøg straks læge, hvis der opstår symptomer, som kan være udløst af vibrationsbelastninger.

Sådanne symptomer, der primært opstår i fingrene, hænderne eller i håndleddene, er f.eks. (ikke komplet opstilling):

• Følelsesløshed
• Sm er ter
• Muskelsvaghed
  – Misfarvninger af huden
  – Ubehagelig kriblen

Hold styrehåndtaget fast, men ikke krampagtigt, med begge hænder på de beregnede stedet på håndtaget under kørslen.

Planlæg arbejdstiderne således, at større belastninger i længere tid undgås.

4.2 Optankning – omgang med benzin

Livsfare!

Benzin er giftig og meget letantændelig.

Opbevar kun benzin i de dertil beregnede og testede beholdere (dunke). Lukkedækslerne på tankbeholderne skal altid skrues ordentligt på og spændes godt til. Defekte dæksler skal udskiftes af hensyn til sikkerheden.

Anvend ikke vandflasker eller lignende til bortskaffelse eller opbevaring af forbrugsstoffer såsom f.eks. benzin. Det kan ske, at personer, især børn, drikker heraf.

Hold benzin væk fra gnister, åben ild, gløder, varme kilder og andre antændelseskilder. Rygning forbudt!

Tank kun op udendørs, og ryg ikke under påfyldningen.

Stop forbrændingsmotoren, og lad den køle af før tankningen.

Åbn tankudluftningsskruen, før tankdækslet tages af.

Benzin skal påfyldes, før forbrændingsmotoren startes. Åbn ikke tankdækslet, og fyld ikke benzin på, mens forbrændingsmotoren kører, eller maskinen er varm.

Undlad at fylde benzintanken for meget!

For at give benzinen plads til at udvide sig må benzintanken aldrig fyldes op over påfyldningsstudsens nederste kant.

Følg desuden anvisningerne i forbrændingsmotorens betjeningsvejledning.

Hvis benzinen er løbet over, må forbrændingsmotoren ikke startes, før den benzinvædede flade er rengjort. Forsøg ikke at starte motoren, før benzindampene er forsvundet (tør spildt benzin af).

Tør spildt benzin op med det samme.

Hvis der er kommet benzin på tøjet, skal dette skiftes.

Luk kun tankudluftningsskruen og benzinhanen til transport og før placering af maskinen i serviceposition.

Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister.

4.3 Beklædning og udstyr

Bær altid solide sko med skridsikre såler under arbejdet. Gå aldrig barfodet eller iført

sandaler.

Bær altid høreværn under arbejdet med maskinen.

Bær altid solide handsker, og bind langt hår op (tørklæde, hue etc.) under vedligeholdelses- og rengøringsarbejder samt under

transport af maskinen.

Maskinen må betjenes, när

brugeren bærer lange bukser og tætsiddende tøj.

Bær aldrig løstsiddende tøj, som kan hænge fast i de bevægelige dele (betjeningsgreb) – heller ikke smykker, slips eller halstørklæder.

4.4 Transport af maskinen

Anvend altid handsker under arbejdet for at undgå at komme til skade på varme maskindele eller de skarpe kanter.

Transporter aldrig maskinen med igangsat forbrændingsmotor. Stands forbrændingsmotoren, lad knivene løbe ud, luk tankudluftningsskruen og benzinhanen, og træk tændrørshætten af før transporten.

Maskinen må kun transporteres med afkølet forbrændingsmotor.

Anvend egnede hjælpemidler til læsning (læsseramper eller løfteanordninger).

Sørg for, at maskinen ikke falder ned.

Fastgør maskinen og medtransporterede dele (f. eks. græsopsamlingskurv) ved transport på et lad vha. tilstrækkeligt dimensionerede hjælpemidler (seler, reb osv.).

Undgå at berøre kniven, när plæneklipperen løftes og bæres.

Følg især henvisningerne i kapitlet "Transport". Her beskrives, hvordan maskinen skal løftes eller fastsurrres. (⇒ 12.)

Under en transport af maskinen skal gældende forskrifter overholdes, især hvad angår ladningens sikkerhed samt transport af ting på lastarealet.

4.5 Før arbejdet påbegyndes

Kontrollér, at det kun er personer, som har læst betjeningsvejledningen, der anvender maskinen.

Før maskinen tages i brug, skal det kontrolleres, om benzinsystemet er tæt; kontrollér navnlig de synlige dele som f. eks. tank, tankdæksel, slangeforbindelser. Ved utætheder eller beskadigelse, må forbrændingsmotoren ikke startes – Brandfare! Få maskinen repareret af forhandleren, før den tages i brug.

Vær opmærksom på kommunale forskrifter for anvendelsestider for havemaskiner med forbrændingsmotor eller elektrisk motor.

Undersøg hele det arbejdsområde, hvor maskinen skal anvendes, og fjern sten, kæppe, ståltråd, kødben og andre fremmedlegemer, som kan blive slynget

væk af maskinen. Forhindringer (f.eks. træstykker, rødder) overses nemt i højt græs.

Marker derfor før arbejdet med maskinen alle objekter, der er skjult i græsplænen (forhindringer), som ikke kan fjernes.

Før maskinen tages i brug, skal defekte, slidte og beskadigede dele udskiftes. Ulæselige eller beskadigede fare- og advarselsanvisninger på maskinen skal udskiftes. Din STIHL-forhandler har ekstra skilte og alle andre reservedele på lager.

Maskinen må kun anvendes i driftssikker tilstand. Kontrollér før hver brug,

- om maskinen er i forskriftsmæssig monteret tilstand,

– om klippeværktøjet og hele klippeenheden (kniv, fastgørelsesdele, klippeanordningskabinet) er i orden. Kontrollér især, om komponenterne sidder korrekt, om de er beskadigede (hakker eller ridser) eller slidte. (⇒ 11.6)

– om tankdækslet er skruet korrekt på,

- om tanken og benzinførende komponenter samt tankdækslet er i orden,

– om sikkerhedsudstyret (f.eks. kniv-bremse-kobling, udkastningsspjæld, kabinet, styrehåndtag, beskyttelsesgitter) er i orden og fungerer korrekt,

- om græsopsamlingskurven er ubeskadiget og korrekt monteret; en beskadiget græsopsamlingskurv må ikke anvendes.

- om olietankdækslet er skruet korrekt på,

Udfør alt nødvendigt arbejde, eller kontakt en forhandler. STIHL anbefaler en STIHL-forhandler.

4.6 Under arbejdet

Brug aldrig maskinen, när der er dyr eller personer, især børn, i fareområdet.

De kontakter og sikkerhedsanordninger, som er installeret på maskinen, må ikke fjernes eller kortsluttes. Især bøjlen til knivstop må aldrig fastgøres på styret (f.eks. ved at binde den fast).

OBS – fare for kvæstelser! Hænder og fødder skal holdes væk fra roterende dele. Rør aldrig den roterende kniv. Stå

aldrig i nærheden af udkastningsåbningen.

Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes. Styrehåndtaget skal altid være monteret korrekt og må ikke ændres. Anvend aldrig maskinen, hvis styrehåndtaget er klappet om.

Fastgør aldrig ting til styrehåndtaget (f.eks.arbejdstøj).

Arbejd kun i dagslys eller med god kunstig belysning.

Der må ikke arbejdes med maskinen i regnvejr, tordenvejr, og især ikke når der er risiko for lynnedslag.

Er undergrunden våd, er der større risiko for uheld pga. dårligere fodfæste. Arbejd ekstra forsigtig her, så du ikke skrider ud. Undgå om muligt at anvende maskinen, hvis undergrunden er fugtig.

Udstødningsgasser:

Livsfare – forgiftningsfare! Stop arbejdet med det samme ved kvalme, hovedpine, synsforstyrrelser (f.eks. mindre synsfelt), høreproblemer, svimmelanfald, svigtende koncentrationsevne. Disse symptomer kan bl.a. være forårsaget af for høje koncentrationer af udstødningsgas.

Maskinen afgiver giftige udstødningsgasser, när forbrændingsmotoren kører. Disse gasser indeholder giftig

kulilte, en farve- og lugtfri gas, samt andre skadelige stoffer. Forbrændingsmotoren må aldrig tages i brug i lukkede eller dårligt udluftede rum.

Start:

Start maskinen forsigtigt iht. anvisningerne i kapitlet "Tag maskinen i brug" (⇔ 10.). Når der startes iht. anvisningerne, mindskes risikoen for kvæstelser.

Risiko for kvæstelser!

Når startkablet kører tilbage hurtigt, kan hånden og armen blive trukket i retning af forbrændingsmotoren hurtigere, end startkablet kan slippes Dette tilbageslag kan medføre knoglebrud, knusninger og forstuvninger.

Sørg for, at der er rigelig afstand mellem fødder og klippeværktøj, när der startes.

Kontrollér først og fremmest funktionen kniv-bremse-kobling før påbegyndelse af arbejdet. (⇒ 8.)

Maskinen må ikke vippes, när den startes.

Frakobl kniven før start. Bøjlen til fremdriften må ikke trykkes ind ved opstart.

Start ikke forbrændingsmotoren, hvis udkastningskanalen ikke er dækket af udkastningsspjældet eller græsopsamlingskurven.

Arbejde på skråninger:

Bearbejd altid skråningerne på tværs og aldrig på langs. Mister brugeren kontrollen over maskinen ved en græsslåning på langs, kan brugeren blive kørt over af maskinen.

Vær ekstra forsigtig, när køreretningen på skråningen ændres.

Sørg altid for et godt fæste på skråninger, og undgå at arbejde på meget stejle skråninger.

Af sikkerhedsmæssige årsager må maskinen ikke anvendes på skråninger på over 25° (46,6 %). Risiko for kvæstelser! En hældning på 25° svarer til en lodret stigning på 46,6 cm over en vandret længde på 100 cm.

max. 25° 100 46,6

For at sikre tilstrækkelig smøring af forbrændingsmotoren skal anvisningerne i den medfølgende betjeningsvejledning til forbrændingsmotoren også følges, när maskinen anvendes på skråninger.

Anvendelse:

Risiko for kvæstelser!

Hold eller før aldrig hænder og fødder mod, over eller under de roterende dele.

Forsøg ikke at inspicere kniven, mens plæneklipperen kører. Lad være med at åbne

udkastningsspjældet og/eller tage græsopsamlingskurven af, så længe klippekniven drejer rundt. Den roterende kniv kan medføre kvæstelser.

Kør kun med maskinen i gangtempo, og løb aldrig med maskinen under arbejdet. Ved at køre hurtigt øges risikoen for at komme til skade ved at snuble, skride ud osv.

Vær ekstra forsigtig, när du vender maskinen om eller trækker den hen mod dig selv.

Anvend maskinen særligt forsigtigt, når du arbejder i nærheden af skråninger, terrænkanter, lossepladser, grøfter, diger og dæmninger. Sørg især for at holde rigelig afstand til sådanne farlige steder.

Kør rundt om ting, der er skjult i græsets vækstlag (vandingssystemer, pæle, vandventiler, fundamenter, elektriske ledninger etc.). Kør aldrig over sådanne objekter.

Vær opmærksom på klippeværktøjets efterløb, som varer i nogle sekunder.

STOP

Sluk for forbrændingsmotoren, lad arbejdsværktøjet standse, og træk tændrørshætten ud,

• før maskinen forlades, eller hvis den står uden opsyn,
  – før der fyldes benzin på. Maskinen må kun tankes op, när forbrændingsmotoren er kold. Brandfare!

• før du fjerner blokeringer i udkastningskanalen,

• før du løfter og bærer maskinen,

• før du transporterer maskinen,
  – før der udføres arbejde på kniven,
• før maskinen kontrolleres, rengøres, eller der udføres andet arbejde på den (f.eks. styrehåndtaget klappes om),
  – hvis plæneklipperen har ramt et fremmedlegeme, eller hvis plæneklipperen ryster usædvanlig voldsomt. Kontrollér i givet fald maskinen, især skæremodulet (kniv, knivaksel, knivfastgørelse) for beskadigelser, og få maskinen repareret, før den genstartes, og der arbejdes med den.

Risiko for kvæstelse!

Kraftige vibrationer indikerer som regel en fejl. Plæneklipperen må absolut ikke bruges med en beskadiget eller bøjet krumtapaksel eller med en beskadiget eller bøjet kniv. Har du ikke nok viden herom, ska maskinen repareres af en forhandler – STIHL anbefaler en STIHL-forhandler.

Frakobl kniven,

• når du kører med eller skubber maskinen til og fra den græsplæne, der skal bearbejdes,
• før du skubber maskinen over på eller kører med maskinen på et areal uden græsbevoksning.
• når maskinen skal vippes, når du kører med eller skubber den på andre underlag end græs.
• før du indstiller klippehøjden,
• før du åbner udkastningsspjældet eller tager græsopsamlingskurven af.

Før rengørings-, indstillings-, reparations- og vedligeholdelsesarbejde:

• Placer maskinen på et plant og fast underlag.
• Stop forbrændingsmotoren, og lad den køle af.
• Træk tændrørshætten ud.

OBS – fare for kvæstelser!

Hold tændrørshætten på afstand af tændrøret, da en utilsigtet tændgnist kan medføre brand eller give elektriske stød. Utilsigtet kontakt mellem tændrøret og tændrørshætten kan føre til, at forbrændingsmotoren starter utilsigtet.

Risiko for kvæstelse på grund af kniven!

Når der trækkes i startkablet, mens kniven er tilkoblet, drejes arbejdsværktøjet. Sørg altid for tilstrækkelig afstand til kniven, især hænder og fødder, når der trækkes i startkablet.

Maskinen skal især køle af, før der arbejdes omkring forbrændingsmotoren, udstødningsmanifolden og lyddæmperen. Temperaturerne kan komme op på 80° C og mere. Risiko for forbrændinger!

Direkte kontakt med motorolie kan være farlig; motorolie må heller ikke spildes. STIHL anbefaler, at påfyldning og udskiftning af motorolie udføres af en STIHL-forhandler.

Rengøring:

Efter arbejdet skal hele maskinen gøres grundigt ren. (⇒ 11.1)

Luk tankudluftningsskruen og benzinhanen før placering af maskinen i rengøringsposition.

Eventuelle græsrester løsnes først med en pind. Maskinens underside renses med børste og vand.

Anvend aldrig en højtryksrenser, og rengør ikke maskinen under rindende vand (f. eks. med en haveslange). Brug ikke aggressive rengøringsmidler. Disse kan beskadige kunststof- og metaldelene og gøre brugen af din STIHL-maskine mindre sikker.

For at undgå brandfare skal området omkring køleluftåbningerne, køleribberne og udstødningsrøret holdes fri for f.eks. græs, strå, mos, blade og udtrængende fedt.

Vedligeholdelsesarbejder:

Det er kun tilladt at udføre de vedligeholdelsesarbejder, der er anført i denne betjeningsvejledning; alt andet arbejde skal udføres af en forhandler. Hvis du ikke har tilstrækkelig viden herom eller mangler de nødvendige hjælpemidler, bedes du altid henvende dig til en forhandler. STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres af en STIHL- forhandler. STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.

Anvend kun værktøj, tilbehør eller påbygningsmaskiner, som er godkendt af STIHL til maskinen eller teknisk lignende produkter. I modsat fald er der risiko for ulykker med personskader eller skader på maskinen til følge. Kontakt en forhandler, hvis du har spørgsmål.

Originalt værktøj og tilbehør samt originale reservedele fra STIHL er tilpasset optimalt til maskinen og brugerens behov. Originale STIHL-reservedele kendes på STIHL-reservedelsnummeret, på graveringen STIHL samt på STIHL-reservedelssymbolet. Symbolet kan også stå alene på mindre dele.

Af sikkerhedsgrunde skal brændstofførende komponenter (benzinslange, benzinhane, benzintank, tankdæksel, tilslutninger osv.) jævnligt kontrolleres for skader og utætheder, og udskiftes efter behov af en fagmand (STIHL anbefaler en STIHL-forhandler).

Sørg for, at advarsels- og henvisningsskilte er rene og læselige. Beskadigede eller bortkomne skilte skal udskiftes med nye originale skilte fra din STIHL-forhandler. Udskiftes en komponent med en ny, skal det sikres at den nye del forsynes med det samme skilt som den gamle.

Arbejder på skæremodulet må kun udføres med tykke arbejdshandsker og med stor omhu.

Sørg for, at alle møtrikker, bolte og skruer, især knivbolten, er fast tilspændte, så det er sikkert at bruge maskinen.

Kontrollér hele maskinen og græsopsamlingskurven for slid og beskadigelser regelmæssigt, især før den skal opbevares (f.eks. før vinterpausen). Slidte og beskadigede dele skal udskiftes med det samme af hensyn til sikkerheden, så maskinen altid er i driftsikker tilstand.

Forbrændingsmotorens grundindstilling må aldrig ændres, og kør den ikke med et for højt omdrejningstal.

Hvis der i forbindelse med vedligeholdelsesarbejdet har været fjernet komponenter eller beskyttelsesanordninger, skal disse omgående anbringes korrekt.

4.8 Opbevaring, hvis maskinen ikke skal bruges i længere tid

Lad forbrændingsmotoren køle af, før maskinen stilles i et lukket rum.

Opbevar maskinen med tom tank og åben tankudluftningsskrue og benzindunken i et lukket og godt udluftet rum.

Kontrollér, om maskinen er beskyttet mod utilsigtet brug (f. eks. fra børn).

Opbevar aldrig maskinen indendørs med benzin i tanken. Afgivne benzindampe kan antændes ved kontakt med åben ild eller gnister.

Skal tanken tømmes, f.eks. klargøring til vinteren, bør dette ske udendørs (kør tanken tom).

Maskinen skal gøres grundigt ren før pauser (f.eks. vinterpause).

Maskinen må kun opbevares med aftrukket tændrørshætte.

Opbevar maskinen i en driftssikker tilstand.

Stil maskinen til opbevaring på en plan flade, så den ikke af sig selv kan rulle væk.

4.9 Bortskaffelse

Affaldsprodukter, såsom gammel olie eller benzin, brugt smøremiddel, filtre, batterier og lignende sliddele kan være til skade for mennesker, dyr og miljøet og skal derfor bortskaffes korrekt.

Kontakt genbrugsstationen eller forhandleren for at få oplyst, hvordan affaldsprodukterne bortskaffes korrekt. STIHL anbefaler en STIHL-forhandler.

Sørg for korrekt bortskaffelse af den brugte maskine. Sørg for, at maskinen ikke kan anvendes længere før bortskaffelsen. For at forebygge ulykker skal tændkablet tages af, benzintanken tømmes, og motorolien aftappes.

Risiko for kvæstelser på kniven.

Lad aldrig en brugt plæneklipper være uden opsyn. Sørg for, at maskinen og især kniven opbevares utilgængeligt for børn.

5. Symbolforklaring

OBS!

Læs betjeningsvejledningen grundigt inden ibrugtagning.

Risiko for kvæstelser!

Der må ikke være uvedkommenende i fareområdet.

Risiko for kvæstelser!

Træk tændrørshætten af før arbejder på klippeværktøjet og før vedligeholdelses- og rengøringsarbejder.

Risiko for kvæstelser! Hold hænder og fødder væk fra knivene!

Klippeanordningen arbejder videre i nogle sekunder efter frakoblingen (forbrændingsmotor-/knivbremse).

Bær høreværn under arbejdet.

Grib aldrig ind i knivens arbejdsområde, när forbrændingsmotoren kører.

Hastighedsindstilling:

RM 756 YS, RM 756 YC:

Maks. hastighed

Min. hastighed

Gasindstilling:

Choker-position

Startposition

Stopposition

Start forbrændingsmotoren, kobl kniven til.

Kobl kniven fra.

Start fremdriften.

6. Medfølgende dele

Pos. Betegnelse Stk.

A Basismaskine med styrehåndtag 1

B Græsopsamlingskurvens ramme

1

Pos. Betegnelse Stk.

C Stof til græsopsamlingskurv 1

D Klap græsopsamlingskurv 1

E Ledningsstrip 2

F Beskyttelsesslange 1

- Betjeningsvejledning 1

- Betjeningsvejledning til forbrændingsmotor 1

RM 756 GS, RM 756 YS:

G Fladrundbolt 4

H Låsemøtrik 4

RM 756 GC, RM 756 YC:

I Selvskærende skrue 1

J Händtag 1

7. Klargøring af maskinen

Risiko for kvæstelser!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed" (⇒ 4.).

- Stil maskinen på et vandret, plant og fast underlag i forbindelse med det beskrevne arbejde.

7.1 Monter styrehåndtaget

RM 756 GC, RM 756 YC:

• 1 Skru skruen (1) ud, og tag den ud sammen med skiven (2). Løsn skruerne (3).
• 2 Skub styrehåndtaget (4) ind i styrehåndtagets fastgørelse (5), og klap det op, indtil det lange hul i styrehåndtaget befinder sig over boringen i kabinettet. Sørg for, at kabeltrækkene ligger rigtigt (se billede).

• 3 Skru skruen (1) med skiven (2) i, og sørg for, at beskyttelsespladen (6) skrues med i.
• 4 Stram skruerne (3) med 21 - 29 Nm. Indstil styrehåndtaget til den ønskede arbejdshøjde, og hold det på plads, og stram skruen (1).
• Kontrollér, om monteringen er udført korrekt: Styrehåndtaget skal være fast monteret, og kabeltrækkene skal være placeret bag ved og uden på styrhåndtaget.

RM 756 GC, RM 756 YC: Monter håndtaget

• 1 Skub håndtaget (J) ind i styrerøret som vist på billedet med møtrikken (4) vendt opad.
• 2 Skru den selvskærende skrue (l) i, og sørg for, at den er placeret i håndtagets møtrik. Tilspændingsmoment: 3 - 4 Nm

RM 756 GS, RM 756 YS:

• 1 Før de åbne ender på styrehåndtagets øverste del (1) ind i styrehåndtagets nederste dele (2), og hold dem på plads. Stik skruerne (G) gennem boringerne udefra og ind, sæt låsemøtrikkerne (H) på, og stram dem med 19 - 27 Nm.

- 2Indstil styrehåndtaget til den ønskede arbejdshøjde, og hold det på plads, og stram skruen (3).

- Kontrollér, om monteringen er udført korrekt: Styrehåndtagets øverste del skal være fast forbundet med styrehåndtagets nederste del, og kabeltrækkene skal være placeret bag ved og uden på styrehåndtaget.

7.2 Monter beskyttelsesslangen

• Læg alle kabeltrækkene ind i beskyttelsesslangen (F).
• Før ledningsstrip (E) gennem den øverste åbning i styrehåndtagets nederste højre del (1), og fastgør beskyttelsesslangen (F) dermed.
• Fastgør beskyttelsesslangen (F) med ledningsstrip (E) på styrehåndtagets øverste højre del.

Kabeltrækkene skal kontrolleres ved første ibrugtagning og finindstilles ved behov. (⇒ 11.9)

7.3 Enkelthjuls- klippehøjdeindstilling

På hvert hjul kan klippehøjden indstilles i seks forskellige positioner med det relevante håndtag.

Laveste klippehøjde (1): 25 mm

Højeste klippehøjde (6): 90 mm

Indstilling af klippehøjde:

• Tryk håndtaget (1) hen mod hjulet, sæt det i den ønskede position, og lad det gå i hak i den pågældende kærv.
  Udfør denne procedure på alle 4 hjul.

Undgå at beskadige maskinen! For at undgå, at maskinen vælter, skal klippehøjden først indstilles på baghjulene og derefter på forhjulene.

Vær forsigtig ved indstilling til en lavere klippehøjde – maskinens samlede vægt ligger på det sidste hjul.

7.4 Styrehøjdeindstilling

Styrehåndtagets arbejdshøjde kan indstilles i tre trin.

• Skru skruen (1) ud.
• Tag fat om styrehåndtaget (2) med begge hænder, og indstil det til en bekvem arbejdshøjde ved at flytte det op og ned, og hold det på plads.
• Skru skruen (1) i, og stram den.

Undgå at beskadige maskinen! Før den første start påfyldes motorolie. Anvend en egnet påfyldningshjælp (f.eks. en tragt) til påfyldningen af motorolien eller til tankning.

Motorolie

Motorolietypen og oliemængden er beskrevet i forbrændingsmotorens betjeningsvejledning.

Kontrollér olieniveauet regelmæssigt (se forbrændingsmotorens betjeningsvejledning).

For lav og for høj oliestand bør undgås.

Sørg for, at olietankens dæksel er skruet korrekt på, før forbrændingsmotoren tages i brug.

Benzin

Anvend kun frisk, miljøvenlig kvalitetsbenzin:

- Blyfri benzin

Oplysninger om den nøjagtige benzinkvalitet –oktantal findes i forbrændingsmotorens betjeningsvejledning.

Du finder oplysninger om benzintankens kapacitet i kapitlet "Tekniske data". (⇒ 17.)

Fyld benzin på

• Åbn tankudluftningsskruen (1).
  • Skru tankdækslet (2) af.
  • Fyld benzin på (brug en tragt).
• Skru tankdækslet (1) på igen.

Åbn tankudluftningsskruen (1) og benzinhanen (3), før forbrændingsmotoren tages i brug.

7.6 Saml græsopsamlingskurven

• Træk stoffet på græsopsamlingskurven (C) op over græsopsamlingskurvens ramme (B). Stiverne (1) og håndtaget (2) skal sidde på ydersiden af stoffet.
• Træk de integrerede plastprofiler (3) op over græsopsamlingskurvens ramme, og tryk dem fast. Start med at trykke dem fast under låsepladen (4) på græsopsamlingskurvens ramme.
• Hægt først klappen (D) på græsopsamlingskurvens ramme i venstre side og derefter i højre side, og lad den til sidst gå i indgreb med et kraftigt tryk på begge sider.

7.7 Hægt græsopsamlingskurven på- og af

Påhægtning:

- Åbn og hold udkastningsspjældet (1).

• Hold græsopsamlingskurven i håndtaget (2), og før den ind i udkastningsskakten (4) med låsepladen (3).
• Sæt krogene (5) på holderne (6) i venstre og højre side mellem maskinen og styrehåndtaget, og hægt græsopsamlingskurven på med et let ryk.
• Slip udkastningsspjældet (1).

Afhægtning:

• Løft udkastningsspjældet (1).
- Hold græsopsamlingskurven i håndtaget (2), og hægt den af.
• Luk udkastningsspjældet (1).

8. Kniv-bremse-kobling (BBC)

Din plæneklipper er udstyret med en kniv-bremse-kobling (BBC).

Det betyder, at kniven kobles kniven ud og standser helt i løbet af kort tid, mens forbrændingsmotoren kører videre.

For at undgå kvæstelser eller beskadigelse af maskinen skal du gøre dig fortrolig med BBC-systemet, inden maskinen tages i brug første gang.

Tohånds-betjening:

Kniven kan kun tilkobles på følgende måde, når forbrændingsmotoren er i gang: Tryk bøjlen til knivstop (1) ind mod styrehåndtaget, og hold den trykket ind, og træk derefter håndtaget til knivkobling (2) opad med den anden hånd, og lad det gå i indgreb.

Risiko for kvæstelse! Af sikkerhedsgrunde må bøjlen aldrig sættes ud af funktion, f.eks. ved at binde det fast til styrehåndtaget.

Kontrollér altid funktionen kniv-bremse-kobling, før maskinen tages i brug. (⇒ 10.4)

Undgå at beskadige maskinen! Undgå en overbelastning, da dette øger sliddet på kniv-bremse-koblingen og kan medføre overophedning. (⇔ 9.)

9. Arbejdsanvisninger

Undgå overbelastning af kniv-bremsekoblingen

Der kan ske overbelastning,

– hvis græsslåningen fortsættes, selvom græsopsamlingskurven er fyldt.
– hvis klipningskanalen er tilstoppet.
– hvis der slås græs med for stor hastighed i højt græs.

Kniven er blokeret, så græsset ikke klippes, og forbrændingsmotoren går ud.

Derfor må græsset ikke klippes, hvis klipningskanalen er tilstoppet eller græsopsamlingskurven er fyldt, og kørehastigheden skal tilpasses forholdene. Anvend granuleringssæt ved behov.

Arbejdsafslutning

Når arbejdet er afsluttet, skal alt antændeligt materiale (græs, blade osv.) altid fjernes fra kabinettet og forbrændingsmotoren for at undgå brandfare.

En flot og tæt græsplæne opnås ved,

– at græsplænen klippes med langsom hastighed.
– at græsplænen klippes hyppigt og holdes kort.
- at plænen ikke slås for kort i et varmt og tørt klima, da plænen ellers svides af solen og kommer til at se kedelig ud.
– at der bruges skarpe knive – slib derfor kniven regelmæssigt (forhandler).
– at klipperetningen ændres regelmæssigt.

9.1 Brugerens arbejdsområde

• Brugeren skal af sikkerhedsmæssige grunde altid opholde sig i arbejdsområdet bag styrehåndtaget, när forbrændingsmotoren startes, og när den er tændt. Den sikkerhedsafstand, som styrehåndtaget giver, skal altid overholdes.
• Plæneklipperen må udelukkende betjenes af én person, og alle andre tilstedeværende personer skal holde sig på forsvarlig afstand. (⇒ 4.)

10. Tag maskinen i brug

Risiko for kvæstelser!

Læs og overhold kapitlet "Sikkerhed" før ibrugtagningen. (⇒ 4.)

10.1 Start forbrændingsmotoren

- Kontrollér olie- og benzinniveauet. (⇒ 7.5)

• Åbn tankudluftningsskruen (1) og benzinhanen (2).
• Stil håndtaget til gasindstilling (3) på choke-positionen (4), när forbrændingsmotoren er kold.

Stil håndtaget til gasindstilling (3) i Start-positionen (5), när forbrændingsmotoren er varm eller i varmt vejr.

• Træk langsomt startkablet (6) ud til kompressionsmodstanden, og træk derefter kraftigt igennem ud til en arms længde for at undgå tilbageslag. Før kablet langsomt tilbage, så det kan rulles rigtigt op af starteren. Gentag efter behov, indtil forbrændingsmotoren er i gang.
• Stil håndtaget til gasindstilling (3) på start-positionen (5).

Risiko for kvæstelse!

Når startkablet kører tilbage hurtigt, kan hånden og armen blive trukket i retning af forbrændingsmotoren hurtigere, end kablet kan slippes. Dette kan medføre knoglebrud, klemning og forstuvning.

10.2 Kobl kniven til

Undgå at beskadige maskinen! Undgå at koble kniven til i højt græs, og sørg for, at forbrændingsmotoren kører med højeste omdrejningstal, när den kobles til.

Foretag altid tilkoblingen hurtigt for at undgå at slide unødvendigt på knivkoblingen.

• 1 Tryk bøjlen til knivstop (1) hen mod styrehåndtaget, og hold den på plads.
- 2 Træk håndtaget til knivkoblingen (2) helt bagud, og lad det gå i indgreb.
- Hold bøjlen til knivstop (1) trykket ind under arbejdet.

• 1 Slip bøjlen til knivstop (1).

Håndtaget til knivkoblingen (2) låses op og springer tilbage til udgangspositionen. Kniven kobles ud og bremses, og forbrændingsmotoren kører videre.

10.4 Kontrollér kniv-bremse-kobling (BBC)

Før arbejdet påbegyndes, skal funktionen kniv-bremse-kobling kontrolleres tre gange:

• Kobl kniven til, mens forbrændingsmotoren kører. (⇒ 10.2) Når kniven kører, høres en tydelig susen.
• Kobl kniven fra (slip bøjlen til knivstop). (⇒ 10.3) Kniv-bremse-koblingen løsner kniven fra forbrændingsmotorens drev og bremser den. Under denne proces, der maks. må vare 3 sekunder, høres ingen susen. Når kniven står stille, må der ikke kunne høres en susen.

Mål efterløbet

Efterløbet svarer til støjens varighed efter en udkobling; den kan måles med et stopur.

Hvis kniv-bremse-koblingen ikke fungerer som beskrevet (f.eks. for lang efterløbstid eller en fortsat susen efter udkobling af kniven), må maskinen ikke tages i brug.

Risiko for kvæstelse!

Sluk i givet fald forbrændingsmotoren, træk tændrørshætten af, og få fagpersonale til at foretage de nødvendige reparationer. STIHL anbefaler en STIHL-forhandler.

10.5 Start fremdriften

RM 756 YC, RM 756 YS:

Plæneklipperne er udstyret med hydrogearkasse. Hastigheden kan reguleres trinløst, när fremdriften er aktiveret.

• Start forbrændingsmotoren. (⇒ 10.1)
• 1 Indstil den ønskede hastighed med håndtaget til kørehastighed (1). STIHL anbefaler, at man starter langsomt og derfor vælger en lav hastighed.
• 2 Træk bøjlen til fremdriften (2) hen mod styrehåndtaget, og hold den. Fremdriften kobles til, og plæneklipperen sætter sig i gang fremad.

Kørehastighed:

Trinløs fra

0,5 km/t

til

5,5 km/t

RM 756 GC, RM 756 GS:

Plæneklipperen er udstyret med en 3-trins-gearkasse. De tre fremadgående gear kan skiftes efter ønske, när fremdriften er tilkoblet.

• Start forbrændingsmotoren. (⇒ 10.1)
• 1Vælg det ønskede gear med håndtaget gearskifte (1). STIHL anbefaler, at man starter langsomt og derfor vælger 1. gear.
• 2 Træk bøjlen til fremdriften (2) hen mod styrehåndtaget, og hold den. Fremdriften kobles til, og plæneklipperen sætter sig i gang fremad.

Kørehastighed:

1. Gear: 2,5 km/t
2. Gear: 3,7 km/t
3. Gear: 5,0 km/t

10.6 Stands fremdriften

- 1 Slip bøjlen til fremdriften (1) for at standse fremdriften.

10.7 Stands

forbrændingsmotoren

- Stil håndtaget til gasindstilling (1) på stop-positionen (2) for at standse forbrændingsmotoren.

10.8 Græsopsamlingskurv (tekstil) med

støvbeskyttelsesstof

På oversiden af græsopsamlingskurven er der monteret støvbeskyttelsesstof (1), som forhindrer, at der blæses fint støv opad mod brugeren.

Niveaumåler:

På grund af den luftstrøm, der opstår ved knivens drejebevægelse, og som sørger for, at græsopsamlingskurven fyldes, løftes støvbeskyttelsesstoffet let op i midten.

Når græsopsamlingskurven er fyldt, reduceres luftstrømmen, og støvbeskyttelsesstoffet synker ned på græsopsamlingskurven.

Tøm græsopsamlingskurven:

Risiko for kvæstelse!

Frakobl altid kniven før tømning. (⇒ 10.3)

Vær opmærksom på vægten! En helt fyldt græsopsamlingskurv kan veje op til 22 kg.

Undgå at beskadige maskinen!

Tøm altid græsopsamlingskurven i god tid, så det undgås, at klipningskanalen bliver tilstoppet. Ved tilstopning kan kniven blive blokeret, hvilket kan medføre unødvendigt slid på kniv-bremse-koblingen.

• Kobl kniven fra. (⇔ 10.3)
- Hægt græsopsamlingskurven af. (⇔ 7.7)
- Hold græsopsamlingskurven i håndtaget (2) og i det påsyede nylonbånd (3) på bagsiden, när den skal tømmes.

- Hægt igen græsopsamlingskurven på. (⇒ 7.7)

11. Vedligeholdelse

Risiko for kvæstelser!

Før vedligeholdelses- eller rengøringsarbejder på maskinen skal kapitlet "Sikkerhed" (⇒ 4.), især underkapitlet "Vedligeholdelse og reparation" (⇒ 4.7), læses grundigt igennem, og alle sikkerhedshenvisninger skal overholdes.

Træk tændrørshætten af før alle vedligeholdelses- eller rengøringsarbejder!

11.1 Rengør maskinen

Vedligeholdelsesinterval: Efter hver brug

Omhyggelig behandling beskytter maskinen mod skader og forlænger levetiden.

Ret aldrig en vandstråle (højtryksrenser) mod dele af forbrændingsmotoren, pakninger, elektriske komponenter og lejesøler. Det kan medføre beskadigelser og dyre reparationer.

Brug ikke aggressive rengøringsmidler. Disse rengøringsmidler kan beskadige kunststof- og metaldele, hvilket forringer STIHL maskinens drift. Kan snavs ikke fjernes med vand, med en børste eller med en klud, anbefaler STIHL, at der anvendes et specialrensemiddel (f.eks. STIHL-specialrensemiddel).

Eventuelle græsrester i kabinettet og udkastningsskakten løsnes først med en pind.

Undgå at beskadige maskinen! Rengør især kabinettet, alle afdækninger og området omkring forbrændingsmotoren samt kniven meget omhyggeligt.

Rengøringsstilling:

• Stil maskinen på et plant, fast og vandret underlag.
• Tag græsopsamlingskurven af. (⇒ 7.7)
• Luk tankudluftningsskruen. (⇔ 7.5)

- Indstil den største klippehøjde til venstre og højre på baghjulene. (⇒ 7.3)

- Skru skruen (1) ud, og tag den ud sammen med skiven (2).

- Løft styrehåndtaget, indtil udsparingen (3) befinder sig over boringen (4) i kabinettet.

- Skru skruen (1) med skiven (2) så fast i, at styrehåndtaget er stabilt fastgjort i serviceposition.

- Løft maskinen foran, åbn udkastningsspjældet, og læg styrehåndtaget bagover. Kontrollér, at maskinen står stabilt.

Stil maskinen på alle fire hjul efter rengøringen, monter styrehåndtaget i arbejdspositionen, og indstil den ønskede klippehøjde.

11.2 Hjul

Hjulenes lejer er vedligeholdelsesfrie.

11.3 Forbrændingsmotor

Vedligeholdelsesinterval: Se betjeningsvejledningen til forbrændingsmotoren

For at sikre lang levetid er det vigtigt, at der altid er påfyldt tilstrækkelig olie, at olie- og luftfilteret udskiftes regelmæssigt. og at de anbefalede olieskifteintervaller overholdes.

Du finder ligeledes oplysninger om motorolie og oliemængde i forbrændingsmotorens betjeningsvejledning.

Køleribberne skal altid holdes rene for at sikre tilstrækkelig køling af forbrændingsmotoren.

11.4 Gearkasse

RM 756 YC, RM 756 YS:

Vedligeholdelsesinterval: efter 1000 driftstimer/mindst en gang årligt

Vedligeholdelsen af hydrogearkassen må kun foretages af uddannet personale. STIHL anbefaler en STIHL-forhandler.

RM 756 GC, RM 756 GS:

3-trins-gearkassen er vedligeholdelsesfri.

11.5 Vedligehold kniv-bremse-kobling

Vedligeholdelsesinterval: Årligt

Kniv-bremse-koblingen er udsat for naturlig slitage.

Vedligeholdelsen må kun foretages af uddannet personale. STIHL anbefaler en STIHL-forhandler.

11.6 Kontrollér knivens slid

Vedligeholdelsesinterval: Før hver brug

Risiko for kvæstelse!

Kniven slides mere eller mindre kraftigt, afhængigt af hvor og hvor længe den har været i brug. Anvendes maskinen på et sandet underlag eller ofte under tørre forhold, slides kniven mere og hurtigere end normalt.

En slidt kniv kan knække og forårsage alvorlige kvæstelser. Følg derfor altid anvisningerne vedrørende knivens vedligeholdelse.

Kontrol

Risiko for kvæstelse!

Følg sikkerhedsanvisningerne i kapitlet "Sikkerhed". (⇒ 4.7)

• Stil maskinen i rengøringsposition. (⇔ 11.1)
• Rengør kniven (1), og kontrollér for beskadigelser (hakker eller ridser).
• Mål knivtykkelsen Ⓐ flere steder med en skydelære (2).
• Mål knivbredden som vist ved B og C på venstre og højre side af kniven.

Slidgrænser:

Knivtykkelsen Ⓐ skal være mindst 2,5 mm overalt.

Knivbredden ved Ⓑ skal være mindst 80 mm og ved Ⓓ mindst 55 mm.

Er den medfølgende kniv ikke monteret på plæneklipperen, men derimod f.eks. granuleringskniven, der fås som ekstraudstyr, gælder der andre slidgrænser.

Risiko for kvæstelse!

Arbejd altid med handsker.

Demontering

• Stil maskinen i rengøringsposition. (⇒ 11.1)
• Hold fast i kniven (1), og løsn knivbolten (2).
• Tag knivbolten (2), låseskiven (3) og kniven (1) ud.

Montage

Undgå at beskadige maskinen! Kniven skal udskiftes, hvis der er hakker eller ridser, eller hvis en slidgrænse (⇒ 11.6) er nået.

• Rens knivens anlægsflade og knivholderen.
  • Forsyn knivbolten med Loctite 243.
• Sæt kniven (1) på knivholderen (4) som vist på billedet.
• Sæt låseskiven (3) på som vist, og stram den med knivbolten (2) med 60 - 65 Nm.

Risiko for kvæstelse!

Det foreskrevne tilspændingsmoment skal overholdes.

Låseskiven (3) skal altid udskiftes, hver gang knivene monteres.

Knivbolten (2) skal udskiftes, hver gang der skiftes kniv.

11.8 Slib kniven

Hvis resultatet af klipningen efterhånden bliver dårligere, skyldes det som regel, at kniven er sløv.

Følgende punkter skal overholdes, när kniven slibes efter:

• Demonter kniven. (⇒ 11.7)
- Afkøl kniven under slibningen, f.eks. med vand. Den må ikke blive blå, da skæreevnen i så fald forringes.
- Slib kniven ensartet for at undgå vibrationer pga. ubalance.
- Skærevinklen på 30° skal overholdes.
- Overhold slidgrænserne under slibningen.
- Fjern i givet fald graterne, der er opstået.

11.9 Vedligehold kabeltrækkene:

Vedligeholdelsen af gaskablet må kun foretages af uddannet personale. STIHL anbefaler en STIHL-forhandler.

Indstil kabeltrækket kniv-bremse-kobling

Vedligeholdelsesinterval: efter behov

Kabeltrækket skal indstilles,

Indstil kabeltrækket

- Løsn møtrikken (1), og stram kabeltrækket (2) med møtrikken (3). Stram derefter møtrikken (1) igen.

Kontrol

For at kontrollere, at indstillingen er korrekt, måles fjederlængden.

• 1Mål længden på den uspændte fjeder (4) med en skydelære.
• Kobl kniven til – start ikke forbrændingsmotoren. (⇒ 10.2)
• 2Mål længden på den spændte fjeder (4). Længdeforskel: mindst 3 mm
• Indstil om nødvendigt kabeltrækket igen.

Hvis tilkoblingen af kniven ikke fungerer korrekt, selvom kabeltrækket er indstillet korrekt, skal kniv-bremse-koblingen kontrolleres af en forhandler. STIHL anbefaler en STIHL-forhandler.

Indstil kabeltræk til fremdrift Hydro

Vedligeholdelsesinterval: Før første ibrugtagning eller efter behov

Kabeltrækket skal indstilles,

- før maskinen tages i brug første gang.

• när den maksimale kørehastighed ikke nås.
• når fremdriften er tilkoblet permanent. Det vil sige, at plæneklipperen starter utilsigtet, når der trækkes i startkablet, selvom bøjlen til fremdriften ikke er trykket ind.

Indstil kabeltrækket

- Træk håndtaget til kørehastighed (1) helt tilbage.

• Løsn møtrikkerne (2, 3), således at kabeltrækket (4) ikke er spændt.
• Start forbrændingsmotoren. (⇒ 10.1)
• Træk bøjlen til fremdrift hen mod styrehåndtaget, og hold den. (⇒ 10.5)
• Stram kabeltrækket (4) med møtrikken (3), indtil fremdriften starter. Slip derefter bøjlen til fremdrift, stands forbrændingsmotoren, og stram møtrikken (2).
• Kontrol: Hvis bøjlen til fremdrift ikke trykkes ind, er kabeltrækket strammet let, og maskinen kan trækkes bagud, uden at hjulene blokeres.

Indstil kabeltrækket gearskifte

RM 756 GC, RM 756 GS

Vedligeholdelsesinterval: Efter behov

Kabeltrækket skal indstilles,

- hvis de enkelte gear ikke kan vælges.

Indstil kabeltrækket

- Stram kabeltrækket (1) ved hjælp af de to møtrikker (2, 3) på styrehåndtagets underside, så alle tre gear kan vælges korrekt.

Indstil kabeltræk til fremdrift

RM 756 GC, RM 756 GS

Vedligeholdelsesinterval: Efter behov

Kabeltrækket skal indstilles,

– når fremdriften ikke starter ved aktiveret bøjle til fremdrift.
– när fremdriften er tilkoblet permanent. Det vil sige, at plæneklipperen starter utilsigtet, när der trækkes i startkablet, selvom bøjlen til fremdriften ikke er trykket ind.

Risiko for kvæstelse! Kabeltrækket til fremdriften skal være indstillet rigtigt, når der arbejdes med maskinen.

Kontrollér kabeltrækkets spænding:

1. Vælg 3. gear, og træk i startkablet – plæneklipperen drives ikke frem.
2. Træk bøjlen til fremdrift hen mod styrehåndtaget, og hold den, træk i startkablet – plæneklipperen drives frem.

Indstil kabeltræk:

- Stram kabeltrækket (1) ved hjælp af de to møtrikker (2, 3) på styrehåndtagets underside, så fremdriften starter, når bøjlen til fremdrift er trukket halvvejs ind.

11.10 Opbevaring og længere pauser (vinterpause)

Maskinen skal opbevares i et tørt, lukket og støvfrit rum. Sørg for, at maskinen opbevares utilgængeligt for børn.

Eventuelle fejl på maskinen skal altid afhjælpes før opbevaringen. Maskinen skal altid være i driftsikker tilstand.

Tap benzinen ud af tanken, og tøm karburatoren før opbevaringen (f.eks. ved at køre dem tomme).

Ved længere driftspauser (vinterpause) skal følgende punkter desuden udføres:

• Rens alle ydre dele omhyggeligt.
- Smør samtlige bevægelige dele godt ind i olie/fedt.
- Skru tændrøret af (se forbrændingsmotorens betjeningsvejledning), og hæld ca. 3 cm³ motorolie i forbrændingsmotoren gennem tændrørsåbningen. Tørn forbrændingsmotoren nogle gange uden tændrør (træk i startkablet).

Brandfare!

Tændrørshætten skal holdes væk fra tændrørsåbningen på grund af antændelsesfare.

• Skru tændrøret i igen (se også betjeningsvejledningen til forbrændingsmotoren).
• Udfør olieskift regelmæssigt (se betjeningsvejledningen til forbrændingsmotoren).

12. Transport

Risiko for kvæstelser!

Læs og overhold kapitlet "Sikkerhed", især kapitlet "Maskinens transport" før transporten. (⇔ 4.4)

12.1 Fastgør maskinen

Maskinen må kun transporteres på et rent, plant lad stående på alle 4 hjul.

• Fastgør maskinen med egnede hjælpemidler, så den ikke glider. Fastgør tove eller seler på styrehåndtagets nederste del (1) stødstangen (2).

12.2 Løft eller bær maskinen

Plæneklipperen skal altid løftes og bæres af to personer.

Alle modeller:

• Hold og løft plæneklipperen i stødstangen (1) og styrehåndtaget (2).

RM 756 GC, RM 756 YC – anden bæremåde:

• Træk håndtaget (3) helt ud af styrehåndtagets nederste del.
• Til højre: Hold og løft plæneklipperen i stødstangen (1) og styrehåndtaget (2). Til venstre: Hold og løft plæneklipperen i stødstangen (1) og håndtaget (3).
• Skub håndtaget (3) helt ind styrehåndtagets nederste del efter transporten.

13. Miljøbeskyttelse

Det afskårne græs må ikke smides i skraldespanden, men bør derimod komposteres.

Emballage, maskine og tilbehør er fremstillet af materialer, der kan genbruges, og som skal bortskaffes i overensstemmelse hermed.

Miljørigtig bortskaffelse, hvor materialerester sorteres, fremmer muligheden for at genanvende brugbare materialer. Derfor skal maskinen afleveres på en genbrugsstation, når den er opslidt. Følg anvisningerne i kapitlet "Bortskaffelse" (⇒ 4.9) i forbindelse med bortskaffelse.

Kontakt genbrugsstationen eller forhandleren for at få at vide, hvordan affaldsprodukterne kan bortskaffes korrekt.

14. Sådan minimerer du slid og undgår skader

Vigtige anvisninger til vedligeholdelse af produktgruppen

Benzindrevne plæneklippere (STIHL RM)

Firmaet STIHL påtager sig intet ansvar for ting- og personskader, som opstår som følge af manglende overholdelse af henvisningerne i betjeningsvejledningen, især hvad angår sikkerhed, betjening og vedligeholdelse, eller ved anvendelse af ikke godkendte påbygningskomponenter eller reservedele.

For at undgå skader og unødig slitage på din STIHL-maskine skal du altid følge nedenstående vigtige anvisninger:

1. Sliddele

Nogle dele af STIHL-maskinen udsættes også selv ved korrekt brug for normal slitage og skal alt efter arten og varigheden af brugen udskiftes rettidigt.

Dertil hører bl. a.:

• Kniv
  – Græsopsamlingskurv (tekstil)
• K i l e r e m
• Beskyttelseslister
• Dæk
• Klipningskanalindsats

2. Overholdelse af anvisningerne i denne betjeningsvejledning

Brug, vedligeholdelse og opbevaring af STIHL-maskinen skal ske med største omhu som beskrevet i denne betjeningsvejledning. Brugeren hæfter selv for alle skader, der måtte opstå som følge af manglende overholdelse af sikkerheds-, betjenings- og vedligeholdelsesanvisningerne.

Dette gælder især for:

• Ændringer af produktet, som ikke er godkendt af STIHL.
  – Anvendelse af forbrugsstoffer, som ikke er godkendt af STIHL (smøremidler, benzin og motorolie, se henvisninger fra producenten af forbrændingsmotoren).
• Anvendelse af værktøj eller tilbehør, som ikke er godkendt eller egnet til maskinen eller ikke er af tilstrækkelig kvalitet.
• Brug af produktet til andet end det af producenten foreskrevne formål.
• Anvendelse af produktet ved sportsarrangementer eller i konkurrencer.
  – Følgeskader som følge af fortsat brug af produktet med defekte komponenter.

3. Vedligeholdelsesarbejder

Alle former for arbejder, der er beskrevet i afsnittet "Vedligeholdelse", skal foretages regelmæssigt.

Hvis disse vedligeholdelsesarbejder ikke kan udføres af brugeren selv, skal de udføres af en forhandler.

STIHL anbefaler, at alle vedligeholdelsesarbejder og reparationer udelukkende udføres hos en STIHL-forhandler.

STIHL-forhandlerne tilbydes jævnligt kurser og får stillet teknisk materiale til rådighed.

Såfremt disse arbejder ikke bliver udført, kan der opstå skader, som brugeren selv hæfter for.

Herunder hører bl.a.:

• Korrosionsskader eller følgeskader på grund af uhensigtsmæssig opbevaring.
• Skader på maskinen på grund af anvendelse af andre reservedele af mindre god kvalitet.
• Skader pga. ikke udført eller utilstrækkelig vedligeholdelse, eller skader pga. vedligeholdelses- eller reparationsarbejder, som ikke udføres på forhandlernes værksted.

15. Standardreservedele

Kniv

6378 702 0100

Knivbolt

9008 319 2460

Låseskive

0000 702 6600

Fastgørelsesdelene på kniven (knivbolt, låseskive) skal udskiftes, när kniven udskiftes eller monteres. Reservedele fås hos en STIHL-forhandler.

16. Overensstemmelseserkl æring

16.1 EU-overensstemmelseserklæring Plæneklippere STIHL RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS

STIHL Tirol GmbH

erklærer, at vi har det fulde ansvar for, at

– Konstruktion: Plæneklipper
- Fabrikat: STIHL
- Type: RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS
- Klippebredde: 54
– Serienummer: 6378

opfylder de relevante bestemmelser i direktiverne 2000/14/EC, 2006/42/EC, 2014/30/EU og 2011/65/EU og er udviklet og fremstillet i overensstemmelse med de på produktionstidspunktet gældende udgaver af følgende standarder: EN ISO 5395-1, EN ISO 5395-2, EN 14982.

Pågældende myndighed: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE

For at finde det målte og garanterede lydeffektniveau er man gået frem efter direktiv 2000/14/EC, bilag VIII.

– Målt lydeffektniveau: 97,4 dB(A)

– Garanteret lydeffektniveau: 98 dB(A)

De tekniske dokumenter opbevares hos STIHL Tirol GmbH.

Produktionsåret og maskinnummeret står på plæneklipperen.

Langkampfen, 02.01.2021

STIHL Tirol GmbH

e.b.

Matthias Fleischer, Sektionsleder for forskning og udvikling

e.b.

Sven Zimmermann, Sektionsleder for kvalitet

17. Tekniske data

RM 756.0 GC/RM 756.0 GS/RM 756.0 Y C/RM 756.0 YS

Serienummer 6378

Forbrændingsmotor, type 4-takts forbrændings-motor

Producent Kawasaki

Type

Slagvolumen 179 ccm

Kabinetsmateriale Trykstøbt magnesium

Nom. effekt ved 2,9 - 2800 mærkehastighed kW - o/min

Benzintank 31

Skæreanordning Knivbjælke

Klippebredde 54 cm

Hastighed knivbjælke 2800 o/min

Drev knivbjælke BBC

Tilspændingsmo- ment knivbolt 60 - 65 Nm

Hjul-∅ foran 207 mm

Hjul-∅ bagtil 232 mm

Påfyldningsmængde græsopsamlingskurv 80 l

Klippehøjde 25 - 90 mm

Anført vibrationskarakteristik iht. EN 12096:

Målt værdi a_hw 2,40 m/sek ^2

Usikkerhed K_hw 1,20 m/sek ^2

Måling iht. EN ISO 5395-2, EN 20643

RM 756.0 GC/RM 756.0 GS/RM 756.0 Y C/RM 756.0 YS

Støjniveau på arbejdspladsen L_pA 86 dB(A)

Usikkerhed K_pA 2 dB(A) l/b/h 176/59/116 cm

RM 756.0 GC

Hjuldrev baghjul 3 V (3 gear) Vægt 60 kg

RM 756.0 YC

Hjuldrev baghjul Hydrogear- kasse, trinløs Vægt 61 kg

RM 756.0 YS

Hjuldrev baghjul Hydrogear- kasse, trinløs Vægt 60 kg

17.1 REACH

REACH er en EU-forordning om registrering, vurdering og godkendelse af kemikalier.

Oplysninger om opfyldelse af REACH-forordningen (EF) nr. 1907/2006 er angivet på www.stihl.com/reach.

18. Fejlsøgning

* Kontakt evt. en forhandler, STIHL anbefaler en STIHL-forhandler.

Se betjeningsvejledningen til forbrændingsmotoren.

Fejl:

Forbrændingsmotoren starter ikke

Mulig årsag:

– Gashåndtaget er i STOP-position.
– Chokeren er ikke aktiveret
– Benzintanken er tom
– Därlig, forurenet eller gammel benzin i tanken
- Manglende benzintilførsel
– Tændrøret tilsodet eller beskadiget
– Forkert elektrodeafstand
- Tændrørshætten er trukket af tændrøret
- Forbrændingsmotoren er "druknet" pga. flere startforsøg
– Luftfilteret er snavset
– Kabeltrækket til gasindstilling er defekt (f.eks. knækket)

Afhjælpning:

• Placer gashåndtaget i choker- eller startposition (⇒ 10.1)
• Placer gashåndtaget i choker-position (⇒ 10.1)
  – Fyld benzin på (⇒ 7.5)
  – Rengør benzinsystemet og karburatoren; anvend altid frisk kvalitetsbenzin 📄, ✕, (⇒ 7.5)
• Kontrollér benzinslangen [1], ✗
  – Rens eller udskift tændrøret

• Indstil elektrodeafstanden ✗
  – Sæt tændrørshætten på, afprøv forbindelsen mellem tændrørskablet og -hætten. ✗

• Skru tændrøret ud, og tør det; sæt gashåndtaget i STOP-position, og træk startkablet igennem flere gange, mens tændrøret er taget ud; skru tændrøret i, og sæt tændrørshætten på.
  – Rens/udskift luftfilteret 📄

• Reparer kabeltrækket til gasindstilling ✗

Fejl:

Startbesvær eller forbrændingsmotorens ydelse falder

Mulig årsag:

• Græsslåning med for lavt skæretrin eller med for høj hastighed
  – Der er vand i benzintanken og karburatoren; karburatoren er tilstoppet
  – Der er snavs i benzintanken
  – Luftfilteret er snavset
• Tændrøret er tilsodet

Afhjælpning:

– Tilpas klippehøjden og reducer hastigheden
– Tøm benzintanken, rens benzinslangen og karburatoren ✗
- Rengør benzintanken ✗
– Rens/udskift luftfilteret 📄, ✕
- Rens tændrøret ✗

Fejl:

Forbrændingsmotoren går ud under driften

Mulig årsag:

• Benzinhane lukket
  – Tankudluftningsskruen er lukket
• Kniv-bremse-kobling overbelastet

Afhjælpning:

• Åbn benzinhanen (⇒ 10.1)
• Åbn tankudluftningsskruen (⇒ 10.1)
  – Rens klipningskanalen, tøm græsopsamlingskurven (⇔ 9.).

Fejl:

Ingen igangsætning ved betjening af bøjlen til fremdriften

Mulig årsag:

• Kabeltrækket til fremdriften er forkert indstillet
  – Kabeltrækket til fremdriften er defekt (f.eks. knækket)
  – Kileremmen er slidt

Afhjælpning:

- Kontrollér indstillingen (⇒ 11.9)

- Udskift kabeltrækket ✗

– Udskift kileremmen ✗

Fejl:

Forbrændingsmotoren bliver meget varm

Mulig årsag:

- For lav oliestand i forbrændingsmotoren

- Køleribberne snavsede

Afhjælpning:

– Påfyld eller udskift om nødvendigt motorolien [1]
– Rens køleribberne (⇒ 11.3)

Fejl:

Ujævnt snit, plænen bliver gul

Mulig årsag:

• Kniven er sløv eller slidt
  – Fremføringshastigheden er for stor i forhold til klippehøjden
• Forbrændingsmotorens omdrejningstal for lavt

Afhjælpning:

– Slib eller udskift kniven (⇒ 11.6)
– Reducer fremføringshastigheden, og/eller vælg den rigtige klippehøjde (⇔ 9.), (⇔ 7.3)
- Skub gasindstillingens håndtag til startposition (⇒ 10.1)

Fejl:

Klipningskanalen er tilstoppet

Mulig årsag:

• Kniven er slidt
• Græsslåning i for højt eller for fugtigt græs
• Forbrændingsmotorens omdrejningstal for lavt

Afhjælpning:

– Udskift kniven (⇒ 11.6)
– Tilpas klippehøjden og klippehastigheden til forholdene (⇔ 9.), (⇔ 7.3)
- Skub gasindstillingens håndtag til startposition (⇒ 10.1)

Fejl:

Kraftige vibrationer under driften

Mulig årsag:

• Klippeanordning defekt
• Kniven i ubalance
• Forbrændingsmotoren sidder løst

Afhjælpning:

– Kontrollér kniven, knivakslen og knivboltene; stram knivboltene (⇒ 11.7)
– Slib/udskift kniven ( 11.8)
- Spænd forbrændingsmotorens monteringsbolte ✗

Fejl:

Der løber benzin ud af tankdækslet, når maskinen stilles i rengøringsposition

Mulig årsag:

– Tankudluftningsskruen er lukket for stramt

Afhjælpning:

- Udskift tankdækslet ✗

19. Serviceplan

19.1 Leveringsbekræftelse

Model:

Serienummer:

Dato:

19.2 Servicebekræftelse

Giv denne betjeningsvejledning til din STIHL-forhandler i forbindelse med vedligeholdelsesarbejde. Han bekræfter udførelsen af de enkelte servicepunkter i de fortrykte felter.
Service udført den
Dato for næste serviceeftersyn

Drodzy Klienci!
