Tuotetyyppi	Itseliikkuva polttomoottorinen ruohonleikkuri
Merkki	Stihl
Malli	RM 756 GS
Leikkuuleveys	54 cm
Leikkuukorkeus	25–90 mm (6 asentoa per pyörä)
Keräyssäiliön tilavuus	80 litraa
Moottorityyppi	Kawasaki FJ180V, 4-tahti, 179 cm³
Nimellisteho	2,9 kW @ 2800 rpm
Polttoaine	Lyijytön bensiini, säiliö 3 L
Vaihteisto	3 vaihdetta eteen (2,5 / 3,7 / 5,0 km/h)
Mitat (P x L x K)	176 x 59 x 116 cm
Paino	60 kg
Taattu ääniteho	98 dB(A)
Äänenpainetaso korvalla	86 dB(A)
Tärinä (käsivarsi)	2,40 m/s²
Turvallisuus	Terän kytkin/jarru (BBC), kytkinkaari, moottorin pysäytys
Huolto	Puhdistus jokaisen käytön jälkeen, öljynvaihto, ilmansuodatin, terän teroitus
Yleiset varaosat	Terä (viite 6378 702 0100), kiinnitysruuvi (9008 319 2460), lukkolevy (0000 702 6600)

Usein kysytyt kysymykset - RM 756 GS STIHL

Kuinka käynnistää Stihl RM 756 GS -ruohonleikkuri?

Varmista, että säiliössä on riittävästi bensiiniä ja öljytaso on oikea. Avaa säiliön ilmanvaihtoruuvi ja polttoainehana. Aseta kaasuvipu statteri-asentoon kylmälle moottorille tai käynnistys-asentoon lämpimälle moottorille. Vedä hitaasti käynnistysnarusta, kunnes tunnet vastusta, ja vedä sitten nopeasti. Toista tarvittaessa ja palauta vipu käynnistysasentoon.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista seuraavat kohdat: kaasuvipu ei ole Stop-asennossa, säiliössä on tuoretta bensiiniä, sytytystulppa on puhdas ja kytketty, ilmansuodatin ei ole tukossa ja statteria on käytetty oikein. Jos moottori on hukuttanut, irrota sytytystulppa, kuivaa se ja vedä käynnistysnarua useita kertoja tulppa irrotettuna ennen sen asettamista takaisin.

Kuinka säätää leikkuukorkeutta RM 756 GS:ssä?

Käytä vivua, joka sijaitsee jokaisen pyörän lähellä. Työnnä vipua pyörää vasten, valitse yksi kuudesta asennosta (25–90 mm) ja lukitse se. Säädä ensin takapyörät ja sitten etupyörät kaatumisen välttämiseksi. Leikkuukorkeuden minimi on 25 mm ja maksimi 90 mm.

Kuinka terän kytkin/jarrujärjestelmä (BBC) toimii?

BBC mahdollistaa terän pysäyttämisen muutamassa sekunnissa moottorin käydessä. Kytkeäksesi paina terän kytkinkaari ohjaustankoa vasten ja pidä sitä, vedä sitten terän kytkinvipu taaksepäin, kunnes se lukittuu. Irrottaaksesi vapauta yksinkertaisesti kaari: terä jarrutetaan ja pysähtyy. Älä koskaan neutraloi kaarta kiinnittämällä sitä ohjaustankoon.

Milloin ja miten moottoriöljy vaihdetaan?

Katso polttomoottorin käyttöohjeesta huoltovälit. Yleensä öljynvaihto on tehtävä ensimmäisen 5 käyttötunnin jälkeen, sitten 50 tunnin välein tai kerran kaudessa. Vaihtaaksesi käytä moottoria lämmittääksesi öljyn, sammuta se ja irrota tyhjennystulppa. Käytä suositeltua 4-tahtimoottoriöljyä. Stihl suosittelee, että tämän toimenpiteen tekee valtuutettu jälleenmyyjä.

Kuinka puhdistaa ruohonleikkuri käytön jälkeen?

Aseta laite puhdistusasentoon: irrota keräyssäiliö, sulje ilmanvaihtoruuvi, säädä leikkuukorkeus maksimiin takapyörillä, taivuta ohjaustanko taaksepäin. Poista ruohot puupalalla. Puhdista runko, poistokanava ja terä harjalla ja vedellä. Älä koskaan käytä painepesuria tai voimakkaita pesuaineita. Kuivaa sitten ja palauta työasentoon.

Kuinka teroittaa tai vaihtaa terä?

Teroittaaksesi irrota terä (kiinnitysruuvi 60-65 Nm, lukkolevy vaihdettava jokaisen asennuksen yhteydessä). Teroita 30° kulmassa, jäähdytä terä vedellä sinistymisen estämiseksi. Noudata kulumisrajoja: paksuus min. 2,5 mm, leveys min. 80 mm (toinen puoli) ja 55 mm (toinen puoli). Vaihtaaksesi käytä alkuperäistä Stihl-terää (viite 6378 702 0100) ja levitä ruuviin Loctite 243. Kiristä vääntömomentilla 60-65 Nm.

Kuinka säilyttää ruohonleikkuri talven yli?

Tyhjennä polttoainesäiliö (käytä moottoria kunnes se sammuu). Puhdista laite huolellisesti. Voitele kaikki liikkuvat osat. Irrota sytytystulppa, kaada noin 3 cm³ moottoriöljyä sylinteriin, vedä käynnistysnarua useita kertoja ilman tulppaa, ja kierrä sitten tulppa takaisin. Vaihda öljy. Säilytä laite kuivassa, puhtaassa ja suljetussa tilassa, poissa lasten ulottuvilta. Irrota sytytystulpan liitin.

Mitä tehdä, jos leikkuun aikana esiintyy epänormaalia tärinää?

Sammuta moottori välittömästi ja irrota sytytystulpan liitin. Tarkista terän kunto: se voi olla vääntynyt, tylsä tai huonosti kiinnitetty. Tarkista myös teräakseli ja moottorin kiinnitykset. Kiristä terän kiinnitysruuvi vääntömomentilla 60-65 Nm. Jos terä on vaurioitunut, vaihda se. Jos tärinä jatkuu, ota yhteys valtuutettuun Stihl-jälleenmyyjään.

Mitkä ovat tärkeimmät turvallisuusohjeet RM 756 GS:lle?

Lue aina käyttöohje ennen käyttöä. Käytä tukevia kenkiä, pitkiä housuja ja kuulonsuojaimia. Älä koskaan leikkaa ruohoa paljain jaloin. Pidä lapset ja eläimet etäällä. Älä koskaan koske liikkuvaan terään. Ennen huoltoa sammuta moottori ja irrota sytytystulpan liitin. Käytä laitetta vain alle 25° rinteissä ja leikkaa poikittain. Älä kuljeta ruohonleikkuria moottorin käydessä.

KÄYTTÖOHJE RM 756 GS STIHL

12.1 Gerät verzurren

kiitämme sinua STIHLin tuotteen valinnasta! STIHL kehittää ja valmistaa huippuluokan tuotteita pitäen suunnittelun lähtökohtana asiakkaidensa tarpeita. Näin pystymme tarjoamaan asiakkaillemme tuotteita, jotka toimivat luotettavasti myös äärimmäisen vaativissa olosuhteissa.

STIHL tunnetaan myös erinomaisesta asiakaspalvelustaan. Jälleenmyyjämme huolehtivat sekä asiantuntevasta neuvonnasta ja opastuksesta että kattavien teknisten palvelujen tarjoamisesta.

Kiitämme sinua STIHLiä kohtaan osoittamastasi luottamuksesta. Toivomme, että olet tyytyväinen hankkimaasi STIHL-tuotteeseen.

Tri Nikolas Stihl

TÄRKEÄÄ! LUE OPAS ENNEN KÄYTTÖÄ JA SÄILYTÄ SE VASTAISTA KÄYTTÖÄ VARTEN.

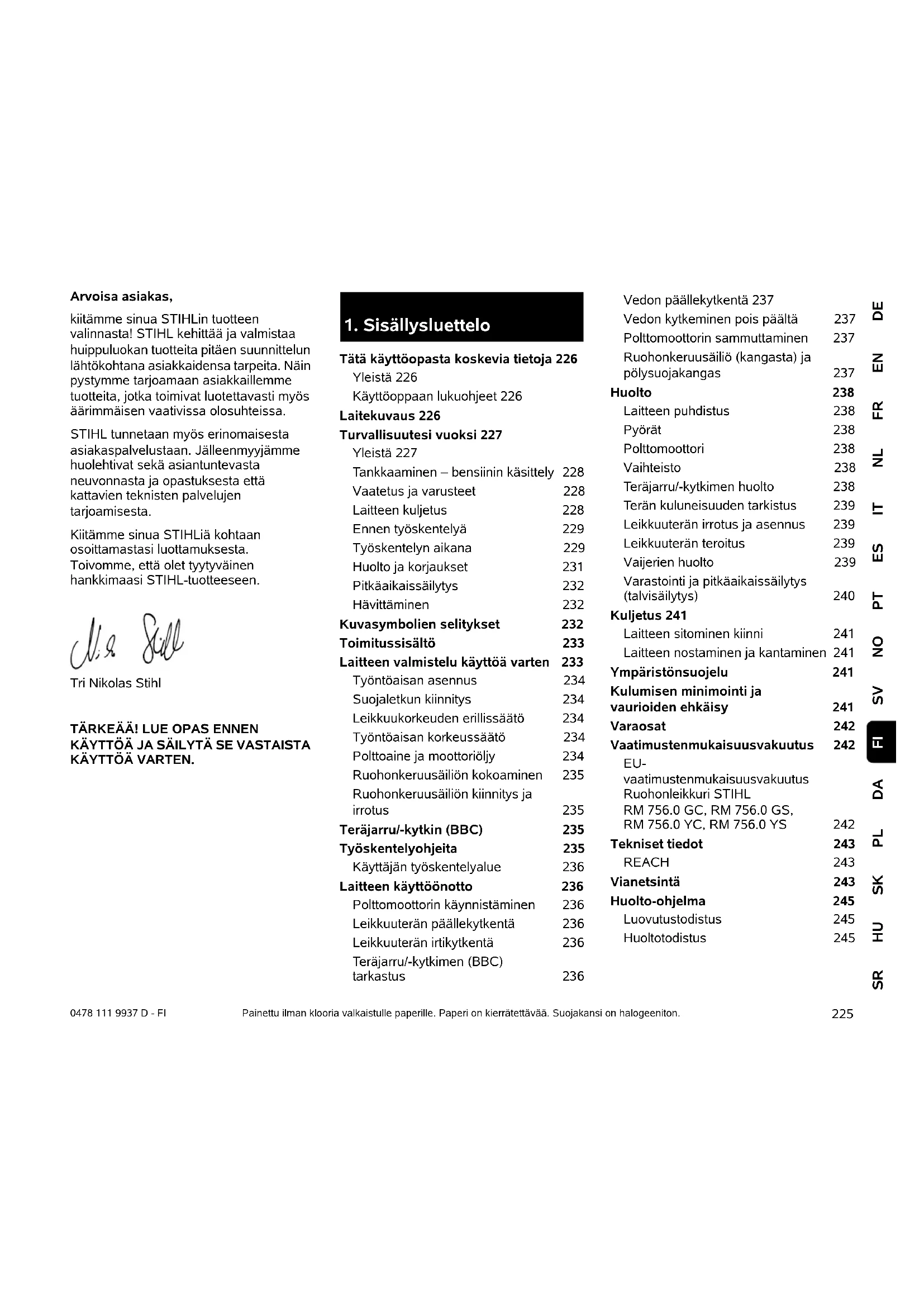

1. Sisällysluettelo

Tätä käyttöopasta koskevia tietoja 226

Yleistä 226

Käyttöoppaan lukuohjeet 226

Laitekuvaus 226

Turvallisuutesi vuoksi 227

Yleistä 227

Tankkaaminen – bensiinin käsittely 228

Vaatetus ja varusteet 228

Laitteen kuljetus 228

Ennen työskentelyä 229

Työskentelyn aikana 229

Huolto ja korjaukset 231

Pitkäaikaissäilytys 232

Hävittäminen 232

Kuvasymbolien selitykset 232

Toimitussisältö 233

Laitteen valmistelu käyttöä varten 233

Työntöaisan asennus 234

Suojaletkun kiinnitys 234

Leikkuukorkeuden erillissäätö 234

Työntöaisan korkeussäätö 234

Polttoaine ja moottoriöljy 234

Ruohonkeruusäiliön kokoaminen 235

Ruohonkeruusäiliön kiinnitys ja irrotus 235

Teräjarru/-kytkin (BBC) 235

Työskentelyohjeita 235

Käyttäjän työskentelyalue 236

Laitteen käyttöönotto 236

Polttomoottorin käynnistäminen 236

Leikkuuterän päällekytkentä 236

Leikkuuterän irtikytkentä 236

Teräjarru/-kytkimen (BBC) tarkastus 236

Vedon päällekytkentä 237

Vedon kytkeminen pois päältä 237

Polttomoottorin sammuttaminen 237

Ruohonkeruusäiliö (kangasta) ja pölysuojakangas 237

Huolto 238

Laitteen puhdistus 238

Pyörät 238

Polttomoottori 238

Vaihteisto 238

Teräjarru/-kytkimen huolto 238

Terän kuluneisuuden tarkistus 239

Leikkuuterän irrotus ja asennus 239

Leikkuuterän teroitus 239

Vaijerien huolto 239

Varastointi ja pitkäaikaissäilytys (talvisäilytys) 240

Kuljetus 241

Laitteen sitominen kiinni 241

Laitteen nostaminen ja kantaminen 241

Ympäristönsuojelu 241

Kulumisen minimointi ja

Vaatimustenmukaisuusvakuutus 242

EU-

vaatimustenmukaisuusvakuutus Ruohonleikkuri STIHL

RM 756.0 GC, RM 756.0 GS,

RM 756.0 YC, RM 756.0 YS 242

Tekniset tiedot 243

REACH 243

Vianetsintä 243

Huelto-ohjelma 245

Luovutustodistus 245

Huoltotodistus 245

2. Tätä käyttöopasta koskevia tietoja

2.1 Yleistä

Tämä käyttöopas on EY-direktiivin 2006/42/EC mukainen valmistajan alkuperäiskäyttöopas.

STIHL pyrkii jatkuvasti kehittämään tuotevalikoimaansa ja siksi pidätämme oikeuden toimitussisällön muotoa, tekniikkaa ja varustusta koskeviin muutoksiin.

Tämän vuoksi tässä käyttöoppaassa julkaistujen tietojen ja kuvien pohjalta ei voi esittää mitään vaateita.

Näissä käyttöohjeissa on mahdollisesti kuvattu malleja, joita ei ole saatavilla kaikissa maissa.

Tämä käyttöopas on tekijänoikeudellisesti suojattu. Kaikki oikeudet pidätetään, mukaan lukien oikeus monistamiseen, kääntämiseen ja käsittelyyn sähköisissä järjestelmissä.

2.2 Käyttöoppaan lukuohjeet

Laitteen käsittelyvaiheet on selostettu kuvien ja tekstien avulla.

Kaikki laitteeseen kiinnitetyt kuvasymbolit on selitetty tässä käyttöoppaassa.

Katselusuunta:

Katselusuunta, kun käyttöoppaassa lukee "vasen" ja "oikea":

Käyttäjä seisoo koneen takana ja katsoo ajosuuntaan.

Kappaleviite:

Viittaukset lisätietoja sisältäviin kappaleisiin on merkitty nuolella. Alla on esimerkki viittauksesta kappaleeseen: (⇔ 3.)

Tekstikohtien merkintä:

Erilaiset tekstikohdat on erotettu toisistaan merkitsemällä ne erilaisin luettelomerkein seuraavissa esimerkeissä kuvatulla tavalla.

Käsittelyvaiheet, jotka vaativat käyttäjän toimia:

- Avaa ruuvitaltalla ruuvi (1) ja kytke vipu (2) ...

Yleiset luettelot:

– tuotteen käyttö urheilutapahtumissa tai kilpailuissa

Varoituksia tai lisäohjeita sisältävät tekstit:

Varoituksia tai lisäohjeita sisältävät tekstit on merkitty seuraavassa kuvatuilla symboleilla, jotta ne erottuvat selkeästi muista ohjeista:

Vaara!

Onnettomuusvaara, josta voi aiheutua vakavia henkilövahinkoja. Laitteen käytössä on ehdottomasti noudatettava tai vältettävä tiettyjä toimenpiteitä.

Varoitus!

Henkilövahinkojen vaara. Laitteen käytössä on noudatettava kyseessä olevan kohdan ohjeita henkilövahinkojen välttämiseksi.

Varo!

Pienten vammojen ja esinevahinkojen vaara, joka voidaan välttää ohjeita noudattamalla.

Ohje

Tietoja laitteen oikeasta käyttötavasta ja virheellisen käytön välttämisestä.

Tekstit, joissa on kuvaviittauksia:

Laitteen käyttöä havainnollistavat kuvat ovat käyttöoppaan alussa.

Kamerasymboli toimii linkkinä kuvasivuilla olevien kuvien ja niitä vastaavien tekstikohtien välillä.

3. Laitekuvaus

1 Terän pysäytysvipu
2 Vedon sanka
3 Kaasuvipu
4 RM 756 GC, RM 756 GS: Vaihteenkytkentävipu
4 RM 756 YC, RM 756 YS: Ajonopeuden vipu
5 Teräkytkimen vipu
6 Työntöaisa
7 Työntöaisan korkeussäädön ruuvi
8 Leikkuukorkeuden erillissäätö
9 Puskuri
10 Sytytystulpan pistoke
11 Poistoluukku
12 Ruohonkeruusäiliö (kangasta) ja pölysuojakangas
13 Tyyppikilpi, jossa konenumero
14 RM 756 GC, RM 756 YC: Kantokahva

4. Turvallisuutesi vuoksi

4.1 Yleistä

Laitteella työskenneltäessä on ehdottomasti noudatettava näitä turvamääräyksiä.

Lue käyttöohjeet kokonaisuudessaan läpi huolellisesti ennen ensimmäistä käyttöönottoa. Säilytä ohjeet

hyvässä tallessa myöhempää käyttöä varten.

Noudata käyttö- ja huolto-ohjeita, jotka on annettu erillisissä polttomoottorin käyttöohjeissa.

Nämä varotoimenpiteet ovat välttämättömiä oman turvallisuutesi takia, mutta luettelo ei ole täydellinen. Käytä laitetta järkevästi ja vastuullisesti ja muista, että laitteen käyttäjä on vastuussa sivullisille tai heidän omaisuudelleen aiheutetuista vahingoista.

Perehdy laitteen hallintalaitteisiin ja oikeaan käyttöön.

Laitteen käyttö on sallittu vain henkilöille, jotka ovat perehtyneet käyttöohjeisiin ja laitteen käsittelyyn. Ennen ensimmäistä käyttöönottoa käyttäjän tulee perehtyä laitteen käyttöön asianmukaisesti ja käytännössä. Anna myyjän tai asiantuntijan opastaa käyttämään laitetta turvallisesti.

Opastuksessa käyttäjälle tulee kertoa ennen kaikkea, että laitteella työskenneltäessä vaaditaan äärimmäistä huolellisuutta ja keskittymistä.

Vaikka tätä laitetta käytetään ohjeenmukaisesti, jäännösriskejä on silti olemassa.

Tukehtumisvaara!

Pakkausmateriaalilla leikkiminen aiheuttaa lapsille tukehtumisvaaran. Pidä pakkausmateriaali ehdottomasti poissa lasten ulottuvilta.

Anna vain sellaisten henkilöiden käyttää tai lainata laitetta ja sen oheislaitteita, jotka osaavat varmasti käyttää kyseistä mallia ja ovat tottuneet sen käsittelyyn. Käyttöohjeet ovat osa laitetta ja ne täytyy aina antaa mukana.

Varmista, että käyttäjä on fyysisesti, aistimellisesti ja henkisesti kykenevä käyttämään laitetta ja työskentelemään sillä. Ellei käyttäjä ole fyysisesti, aistimellisesti tai henkisesti täysin kykenevä, hän saa työskennellä ruohonleikkurilla vain vastuuhenkilön valvonnassa tai tämän antamien ohjeiden mukaan.

Varmista, että käyttäjä on täysi-ikäinen tai kansallisten määräysten mukaisessa valvotussa ammattikoulutuksessa.

Älä käytä laitetta väsyneenä tai sairaana. Mikäli et ole terve, kysy lääkäriltäsi, voitko käyttää laitetta. Laitteen käyttö on kiellettyä, jos olet nauttinut alkoholia, reaktiokykyä rajoittavia lääkkeitä tai huumaavia aineita.

Huomio – onnettomuusvaara!

Ruohonleikkuri on tarkoitettu ainoastaan ruohon leikkaamiseen. Muunlainen käyttö on kielletty ja voi olla vaarallista tai johtaa laitteen vaurioitumiseen.

Käyttäjän loukkaantumisvaaran takia ruohonleikkuria ei saa käyttää seuraaviin töihin (luettelo ei ole täydellinen):

– pensaiden ja pensasaitojen viimeistelyyn
– köynnöskasvien leikkuuseen
– ruohokattojen leikkuuseen
– puiden ja pensaiden leikkuujätteiden silppuamiseen tai hakettamiseen
- kävelyteiden puhdistamiseen (roskien imeminen tai puhaltaminen)
- maanpinnan epätasaisuuksien (esimerkiksi myyränkäytävien) tasoittamiseen
– leikkuujätteen kuljettamiseen (paitsi asiaankuuluvassa ruohonkeruusäiliössä).

Turvallisuussyistä kaikenlainen laitteen muuttaminen on kielletty ja johtaa takuun raukeamiseen. Poikkeuksena tähän on STIHLin hyväksymien lisävarusteiden asianmukainen asennus. Lisätietoja hyväksytyistä lisälaitteista saat STIHLjälleenmyyjiltä.

Etenkin kaikki laitteen poltto- tai sähkömoottorin tehoon tai kierroslukuun tehtävät muutokset ovat kiellettyjä.

Laitteella ei saa kuljettaa esineitä, eläimiä tai henkilöitä, ei varsinkaan lapsia.

Käyttö julkisissa paikoissa, puistoissa, urheilukentillä, kadunvarsilla ja maa- ja metsätalousyrityksissä edellyttää erityistä varovaisuutta.

Päästä laitteesta irti ainoastaan silloin, kun se seisoo tasaisella alustalla eikä voi lähteä itsestään liikkeelle.

Huomio! Tärinä voi aiheuttaa terveyshaittoja! Liiallinen tärinärasitus voi aiheuttaa verenkierto- tai hermovaurioita,

etenkin verenkiertohäiriöistä kärsiville henkilöille. Käänny lääkärin puoleen, jos

saat oireita, joiden syynä saattaa olla tärinä.

Tällaisia oireita, jotka esiintyvät useimmiten sormissa, käsissä tai käden nivelissä, ovat seuraavat (luettelo ei ole täydellinen):

• tunnottomuus
• k i v u t
  – lihasheikkous
• ihon värimuutokset
• epämiellyttävä kutina.

Pidä työskentelyn aikana molemmin käsin kiinni työntöaisan siihen tarkoitetuista kohdista pitävästi mutta liikaa puristamatta.

Suunnittele työskentelyajat siten, ettet altistu voimakkaalle tärinälle pitkää aikaa kerrallaan.

4.2 Tankkaaminen – bensiinin käsittely

Hengenvaara!

Bensiini on myrkyllistä ja erittäin herkästi syttyvää.

Säilytä bensiiniä vain tarkoitukseen sopivissa säiliöissä (kanistereissa). Sulje ja kiristä polttoainesäiliön korkit kunnolla. Vaurioitunut polttoainesäiliön korkki on turvallisuussyistä vaihdettava uuteen.

Älä käytä juomapulloja tai vastaavia polttoja voiteluaineiden hävittämiseen tai säilyttämiseen. Sivulliset, erityisesti lapset, voivat vahingossa juoda niistä.

Säilytä ja käytä bensiiniä kaukana kipinöistä, avotulesta, lämpölähteistä ja muista sytytyslähteistä. Älä tupakoi!

Tankkaa vain ulkona äläkä tupakoi tankkauksen aikana.

Pysäytä polttomoottori ja anna sen jäähtyä ennen tankkausta.

Avaa säiliön ilmausruuvi ennen polttoainesäiliön tulpan irrottamista.

Täytä bensiini ennen polttomoottorin käynnistämistä. Polttomoottorin käydessä tai koneen ollessa kuuma polttoainesäiliön kantta ei saa avata eikä bensiiniä lisätä.

Älä täytä polttoainesäiliötä liian täyteen!

Älä koskaan täytä polttoainesäiliötä täyttöputken alareunan yläpuolelle, jotta polttoaineelle jää tilaa laajentua. Noudata lisäksi polttomoottorin käyttöohjeita.

Jos bensiiniä on läikkynyt yli, käynnistä polttomoottori vasta, kun olet pyyhkinyt bensiinin tahrimat kohdat puhtaaksi. Älä kytke sytytystä, ennen kuin bensiinihöyryt ovat haihtuneet (pyyhi kuivaksi).

Pyyhi läikkynyt polttoaine heti pois.

Jos bensiiniä on joutunut vaatteille, ne tulee vaihtaa.

Sulje säiliön ilmausruuvi ja polttoainehana vain laitteen kuljettamista ja huoltoasentoon asettamista varten.

Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan.

Jos polttoainesäiliö on tyhjennettävä, se on tehtävä ulkona.

4.3 Vaatetus ja varusteet

Käytä aina työn aikana tukevia ja pitäväpohjaisia jalkineita. Älä työskentele paljain jaloin tai

sandaalit jalassa.

Käytä aina laitteen kanssa työskennellessäsi kuulosuojaimia.

Käytä tukevia käsineitä ja pidä pitkät hiukset kiinni esimerkiksi hiusverkolla tai päähineellä huolto- ja puhdistustöissä ja

laitetta kuljetettaessa.

Käytä asianmukaisia suojalaseja leikkuuterää teroitettaessa.

Käytä laitetta ajaessasi vain pitkiä housuja ja ihonmyötäisiä vaatteita.

Älä käytä löysiä asusteita (esimerkiksi koruja, solmioita tai huiveja), jotka voivat tarttua koneen liikkuviin osiin (käyttövipuihin).

4.4 Laitteen kuljetus

Työskentele aina käsineitä käyttäen, jotta laitteen teräväreunaiset ja kuumat osat eivät aiheuta vammoja.

Älä siirrä laitetta polttomoottorin ollessa käynnissä. Ennen kuin kuljetat laitetta, pysäytä polttomoottori, anna terien pysähtyä sekä sulje säiliön ilmausruuvi ja polttoainehana sekä vedä sytytystulpan pistoke irti.

Polttomoottorin on oltava jäähtynyt laitetta kuljetettaessa.

Käytä sopivia apuvälineitä lastaamiseen (lastausramppeja, nostolaitteita).

Älä anna laitteen pudota.

Varmista laite ja mukana kuljetettavat laitteen osat (esimerkiksi ruohonkeruusäiliö)

kuljetusalustalle riittävän vahvoilla kiinnitysvälineillä (esimerkiksi hihnoilla ja vaijereilla).

Kun nostat ja kannat ruohonleikkuria, vältä koskettamasta leikkuuterää.

Noudata kappaleessa "Kuljetus" olevia ohjeita. Siellä on kuvattu laitteen nostaminen ja sitominen. (⇒ 12.)

Noudata alueellisia määräyksiä laitetta kuljetettaessa, ennen kaikkea niitä, jotka koskevat kuorman turvallisuutta ja esineiden kuljettamista lavoilla.

4.5 Ennen työskentelyä

Varmista, että laitetta käyttävät vain henkilöt, jotka ovat tutustuneet käyttöohjeisiin.

Ennen laitteen käyttöönottoa tarkista polttoainejärjestelmän, etenkin säiliön, säiliön korkin, letkuliitosten ja muiden näkyvien osien tiiviys. Jos havaitset puutteita tiiviydessä tai muita vaurioita, älä käynnistä polttomoottoria – palovaara! Anna ammattiliikkeen korjata laite ennen käyttöönottoa.

Noudata polttomoottorilla tai sähkömoottorilla varustettujen puutarhalaitteiden käyttöaikoja koskevia yleisiä järjestyssääntöjä.

Tarkasta koko alue, jolla laitetta käytetään, ja poista kaikki kivet, kepit, rautalangat, luut ja muut esineet, jotka laite voi mahdollisesti singota ympäriinsä. Esteet (esimerkiksi cannot tai juuret) voivat helposti jäädä huomaamatta korkeassa ruohossa.

Merkitse ennen ruohonleikkuuta kaikki nurmialalla olevat ruohon kätkemät esineet (esteet), joita ei voi poistaa.

Vikaantuneet, kuluneet ja vahingoittuneet osat on vaihdettava ennen laitteen käyttöä. Jos laitteessa olevat varoitustarrat ja turvaohjeet ovat kuluneet epäselviksi tai muuten vahingoittuneet, vaihda niiden tilalle uudet. Uusia tarroja ja muita varaosia on saatavana STIHL-ammattiliikkeestä.

Laitetta saa käyttää vain sen ollessa käyttövarma. Tarkasta ennen jokaista käyttökertaa seuraavat seikat:

– Laite on ohjeenmukaisesti asennettu.

– Leikkuukoneisto ja koko leikkuuyksikkö (leikkuuterät, kiinnitysosat ja leikkuupöydän runko) ovat moitteettomassa kunnossa. Erityisesti varma kiinnitys, vauriot (urat tai säröt) ja kuluneisuus on tarkastettava. (⇒ 11.6)

– Polttoainesäiliön korkki on kierretty ohjeenmukaisesti kiinni.

– Polttoainesäiliö, sen korkki ja polttoainejärjestelmän osat ovat moitteettomassa kunnossa.

- Turvalaitteet (esimerkiksi teräjarru/-kytkin, poistoluukku, runko, työntöaisa ja suojasäleikkö) ovat moitteettomassa kunnossa ja toimivat ohjeenmukaisesti.

– Ruohonkeruusäiliö on vahingoittumaton ja kunnolla kiinnitetty; vahingoittunutta ruohonkeruusäiliötä ei saa käyttää.

- Öljysäilion korkki on kierretty ohjeenmukaisesti kiinni.

Suorita kaikki tarvittavat työt tai käänny ammattiliikkeen puoleen. STIHL suosittelee STIHLin ammattiliikettä.

4.6 Työskentelyn aikana

Älä työskentele milloinkaan, kun lähistöllä on muita, etenkin lapsia tai eläimiä.

Laitteeseen asennettuja kytkentä- ja turvalaitteita ei saa poistaa tai ohittaa. Älä etenkään kiinnitä terän pysäytysvipua työntöaisaan (esimerkiksi sitomalla).

Huomio – loukkaantumisvaara!

Älä vie käsiä tai jalkoja pyörivien osien lähelle! Älä missään

tapauksessa kosketa pyörivää terää. Pysy etäällä poistoaukosta.

Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli.

Työntöaisan täytyy olla aina ohjeenmukaisesti asennettuna eikä sitä saa muuttaa. Älä koskaan ota laitetta käyttöön, jos työntöaisa on taitettu.

Älä koskaan kiinnitä mitään työntöaisaan (esimerkiksi työvaatteita).

Työskentele vain päivänvalossa tai hyvässä keinovalaistuksessa.

Älä työskentele laitteella sateessa tai ukkosella, kun vaarana on salamanisku.

Kostea alusta lisää onnettomuusriskiä (käyttäjä ei saa tukevaa asentoa). Työskentele erityisen varovasti, jotta vältät liukastumisen. Mikäli mahdollista, laitetta ei pidä käyttää kostealla alustalla.

Pakokaasut:

Myrkylliset kaasut aiheuttavat hengenvaaran!

Keskeytä työskentely välittömästi, jos sinulla on pahoinvointia, päänsärkyä, näköhäiriöitä (esim. kaventunut näkökenttä), kuulohäiriöitä tai huimausta tai jos keskittymiskykysi heikkenee. Nämä voivat olla merkkejä siitä, että elimistöön on joutunut pakokaasuja hengityksen mukana.

Laite tuottaa myrkyllisiä pakokaasuja heti

poltomoottorin käynnistämisen jälkeen. Nämä kaasut sisältävät

haitallisia aineita, erityisesti häkää, joka on väritön ja hajuton myrkyllinen kaasu. Älä käytä polttomoottoria suljetuissa tai huonosti tuuletetuissa tiloissa.

Käynnistys:

Käynnistä laite varovasti, kohdan "Laitteen käyttöönotto" (⇔ 10.) ohjeiden mukaisesti. Laitteen käynnistäminen näiden ohjeiden mukaisesti pienentää loukkaantumisvaaraa.

Loukkaantumisvaara!

Kun käynnistysnaru palautuu nopeasti, se saattaa vetää käden niin nopeasti polttomoottoria kohti, ettei käynnistysnarusta ehd i päästää irti. Tämä takapotku voi aiheuttaa luunmurtumia, puristumisvammoja ja venähdyksiä.

Pidä käynnistyksen aikana jalkaterät riittävän etäällä leikkuuteristä.

Ennen kuin aloitat työskentelyn, tarkasta erityisesti teräjarru/-kytkimen toiminta. (⇒ 8.)

Laitetta ei saa kallistaa moottoria käynnistettäessä.

Kytke leikkuuterä pois päältä ennen käynnistämistä. Älä käytä vedon sankaa käynnistämisen aikana.

Älä käynnistä polttomoottoria, jos poistoluukku tai ruohonkeruusäiliö ei ole poistokanavan edessä.

Työskentely rinteissä:

Työskentele rinteissä aina poikittain, älä pitkittäin.

Jos käyttäjä menettää laitteen hallinnan leikatessaan pitkittäissuunnassa, leikkaava laite saattaa vieriä hänen päälleen.

Ole erityisen varovainen, kun vaihdat ajosuuntaa rinteessä.

Ota tukeva asento rinteissä ja vältä työskentelyä laitteen kanssa liian jyrkissä rinteissä.

Turvallisuussyistä laitetta ei saa käyttää rinteissä, joiden kaltevuus on yli 25° (46,6 %). Loukkaantumisvaara! Rinteen 25°:n kaltevuus vastaa 46,6 cm:n nousua vaakapinnasta 100 cm:n matkalla.

max. 25° 100 46,6

Kun laitetta käytetään rinteissä, polttomoottorin riittävän tehokkaan voitelun varmistamiseksi on noudatettava lisäksi mukana toimitetun polttomoottorin käyttöohjeen neuvoja.

Työskentely:

Loukkaantumisvaara!

Älä työnnä käsiä tai jalkoja pyörivien osien päälle tai alle tai muuten niiden läheisyyteen.

Älä yritä tarkastaa terää ruohonleikkurin ollessa toiminnassa. Älä koskaan avaa

poistoluukkua ja/tai poista ruohonkeruusäiliötä silloin, kun leikkuuterä vielä pyörii. Pyörivä terä voi aiheuttaa vammoja.

Kuljeta laitetta vain kävelyvauhtia, ei missään tapauksessa juosten. Laitteen nopea kuljettaminen lisää loukkaantumisvaaraa esimerkiksi kompastumisen tai liukastumisen takia.

Ole erityisen varovainen, kun käännät laitteen tai vedät sitä itseäsi kohti.

Kompastumisvaara!

Käytä laitetta erityisen varovasti, kun olet rinteiden, notkojen, ojien tai patojen läheisyydessä. Pysy riittävän etäällä tällaisista vaaratekijöistä.

Ruohon kätkemät esineet (esimerkiksi kastelulaitteet, pilarit, vesiventtiilit, perustukset ja sähköjohdot) pitää kiertää. Älä koskaan aja tällaisten esineiden päältä.

STOP

Huomaa, että terät pyörivät vielä muutaman sekunnin moottorin sammuttamisen jälkeen.

Pysäytä polttomoottori, odota, kunnes teräosat ovat pysähtyneet ja vedä sytytystulpan pistoke irti

- ennen kuin poistut laitteen luota tai kun se jätetään ilman valvontaa.

• ennen tankkaamista. Lisää polttoainetta vain jäähtyneeseen polttomoottoriin.
  – ennen kuin irrotat jumitukset tai poistat tukokset poistokanavasta.
• ennen kuin nostat tai kannat laitetta.
• ennen kuin kuljetat laitetta.
  – ennen kuin työskentelet leikkuuterän parissa.
• ennen kuin tarkastat tai puhdistat laitteen tai teet sille muita toimia (esimerkiksi taitat työntöaisan).
  – jos ruohonleikkuri osuu vieraaseen esineeseen tai se tärisee tavallista voimakkaammin. Tarkasta tällaisessa tilanteessa laitteen vauriot, varsinkin leikkuuyksiköstä (terä, teräakseli ja terän kiinnitys), ja tee tarvittavat korjaukset, ennen kuin käynnistät laitteen uudelleen ja aloitat työt.

Palovaara!

Loukkaantumisvaara!

Voimakas tärinä on yleensä merkki häiriöstä.

Ruohonleikkuria ei saa ottaa käyttöön varsinkaan silloin, jos kampiakseli tai leikkuuterä on vaurioitunut tai vääntynyt. Teetä tarvittavat korjaukset ammattilaisella, jos sinulla ei ole tarvittavia tietoja. STIHL suosittelee STIHLin ammattiliikettä.

Kytke leikkuuterä pois päältä, ennen kuin

• ajat tai työnnät laitteen muokattavalle alueelle tai muokattavalta alueelta
• ajat tai työnnät laitteen ruohottomalle alueelle

- kallistat laitetta ajaessasi tai työntäessäsi sitä muiden kuin ruohopintojen yli

- säädät leikkuukorkeuden

-avaat poistoluukun tai poistat ruohonkeruusäiliön.

4.7 Huolto ja korjaukset

Ennen puhdistus-, säätö-, korjaus- ja huoltotöitä:

• Sijoita laite tukevalle ja tasaiselle alustalle.
• Pysäytä polttomoottori ja anna sen jäähtyä.
• Vedä sytytystulpan pistoke irti.

Huomio – loukkaantumisvaara!

Pidä sytytystulpan pistoke etäällä sytytystulpasta, sillä tahaton sytytyskipinä voi aiheuttaa tulipalon tai sähköiskun. Jos sytytystulppa pääsee tahattomasti koskettamaan sytytystulpan pistoketta, polttomoottori saattaa vahingossa käynnistyä.

Leikkuuterä voi aiheuttaa vammoja!

Kun leikkuuterä on kytketty päälle ja vedetään käynnistysnarusta, teräosat alkavat pyöriä. Pidä vartalosi, varsinkin kädet ja jalat, aina riittävän etäällä leikkuuterästä, kun vedät käynnistysnarusta.

Anna laitteen jäähtyä ennen polttomoottorin, pakosarjan ja äänenvaimentimen töiden aloittamista. Osien lämpötila voi ylittää 80 °C.

Palovamman vaara!

Suora kosketus moottoriöljyn voi olla vaarallinen. Lisäksi moottoriöljyä ei saa läikyttää.

STIHL suosittelee, että moottoriöljyä lisätään tai vaihdetaan STIHLin ammattiliikkeessä.

Puhdistus:

Puhdista koko laite huolellisesti töiden jälkeen. (⇒ 11.1)

Ennen kuin asetat laitteen puhdistusasentoon, sulje säiliön ilmausruuvi ja polttoainehana.

Irrota runkoon tarttuneet ruohojäänteet puutikulla. Puhdista ruohonleikkurin alapuoli harjalla ja vedellä.

Älä koskaan käytä painepesuria äläkä pese laitetta juoksevalla vedellä (esim. kasteluletkulla).

Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja ja heikentää siten STIHL-laitteesi turvallista toimintaa.

Pidä palovaaran välttämiseksi jäähdytysaukkojen, jäähdytysripojen ja pakoputken alue puhtaana esim. ruohosta, heinästä, sammaleesta, lehdistä tai vuotavasta rasvasta.

Huoltotyöt:

Suorita vain sellaisia huoltotöitä, jotka on kuvattu näissä käyttöohjeissa – kaikki muut työt saa suorittaa vain ammattiliike. Jos tarvitset lisätietoja tai apuvälineitä, käänny aina ammattiliikkeen puoleen. STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä. STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.

Käytä vain laadukkaita työkaluja, tarvikkeita ja oheislaitteita, jotka STIHL on hyväksynyt tälle laitteelle tai teknisesti

vastaavia osia. Muuten seurauksena voi olla laitteen vaurioituminen ja tapaturma. Epävarmoissa tapauksissa käänny ammattiliikkeen puoleen.

Alkuperäiset STIHL-työkalut, -tarvikkeet ja -varaosat soveltuvat ominaisuuksiltaan parhaiten laitteeseen ja käyttäjän vaatimuksiin. Alkuperäiset STIHL-varaosat tunnistaa STIHL-varaosanumerosta, STIHL-logosta ja mahdollisesta STIHL-varaosamerkinnästä. Pienikokoisiiin osiin voi olla merkitty ainoastaan STIHL-varaosamerkintä.

Polttoainejärjestelmän osat (esimerkiksi polttoaineputki, -hana, polttoainesäiliö, säiliön korkki ja liitännät) on turvallisuussyistä tarkastettava säännöllisesti vaurioiden ja vuotojen varalta ja ammattilaisen on vaihdettava ne tarvittaessa (STIHL suosittelee STIHLin huoltoliikettä).

Pidä varoitus- ja ohjetarrat puhtaina ja luettavina. STIHL-jälleenmyyjä voi vaihtaa vioittuneiden tai kadonneiden tarrojen tilalle uudet alkuperäistarrat. Jos laitteeseen vaihdetaan uusia osia, varmista, että uudessa osassa on samanlainen tarra.

Käytä leikkuuyksikköä käsitellessäsi aina paksuja työkäsineitä ja noudata erityistä varovaisuutta.

Varmista, että kaikki mutterit, pultit ja ruuvit, erityisesti teräruuvi, on kiristetty tiukalle, jotta laite on aina turvallinen käyttää.

Tarkasta koko laitteen ja ruohonkeruusäiliön kuluneisuus ja vauriot säännöllisesti, etenkin ennen laitteen pitempiaikaista varastointia (talvisäilytystä). Vaihda kuluneet tai

vialliset osat turvallisuussyistä välittömästi, jotta laite on aina käyttöturvallinen.

Älä muuta polttomoottorin perussäätöä äläkä käytä sitä ylikierroksilla.

Jos rakenneosia tai turvalaitteita on pitänyt irrottaa huoltotöitä varten, ne on kiinnitettävä välittömästi ja määräysten mukaisesti takaisin paikoilleen.

4.8 Pitkäaikaissäilytys

Anna polttomoottorin jäähtyä, ennen kuin jätät laitteen suljettuun tilaan.

Laitteen säilytystä varten polttoainesäiliön on oltava tyhjä ja säiliön ilmausruuvin auki sekä polttoaineen on oltava lukitussa tilassa, jossa on riittävä ilmanvaihto.

Suojaa laite asiattomalta käytöltä (esimerkiksi lapset).

Älä säilytä laitetta sisätiloissa, jos säiliössä on vielä bensiiniä. Höyrystyvä bensiini voi päästä kosketuksiin avotulen tai kipinöiden kanssa ja syttyä palamaan.

Jos säiliö on tyhjennettävä, esimerkiksi talvisäilytyksen ajaksi, tyhjentäminen tulisi suorittaa ulkona (esimerkiksi käyttämällä moottoria).

Puhdista laite ennen säilytystä huolellisesti (esimerkiksi talvisäilytys).

Varastoi laite aina sytytystulpan pistoke irrotettuna.

Varastoi laite käyttökuntoisena.

Säilytä laitetta tasaisella alustalla niin, että se ei lähde vahingossa liikkeelle.

4.9 Hävittäminen

Jäteöljy, polttoaine, käytetyt voiteluaineet, suodattimet, akut ja vastaavat kulutusosat sekä muut ongelmajätteet voivat vahingoittaa ihmisiä, eläimiä ja ympäristöä, ja siksi ne tulee hävittää asianmukaisesti.

Saat tietoa jätteiden asianmukaisesta hävittämisestä kierrätyskeskuksista tai ammattiliikkeestä. STIHL suosittelee STIHL-ammattiliikettä.

Huolehdi siitä, että loppuun palvellut laite hävitetään asianmukaisesti. Varmista ennen laitteen hävittämistä, että se on toimintakelvoton. Poista onnettomuuksien välttämiseksi sytytyskaapeli, tyhjennä polttoainesäiliö ja poista moottoriöljy.

Leikkuuterä voi aiheuttaa vammoja! Älä koskaan jätä loppuun palvelluttakaan ruohonleikkuria lojumaan. Varmista, että laite ja erityisesti leikkuuterä säilytetään poissa lasten ulottuvilta.

5. Kuvasymbolien selitykset

Huomio!
Lue käyttöopas ennen käyttöönottoa.

Loukkaantumisvaara!
Pidä sivulliset poissa vaara-alueelta.

Loukkaantumisvaara!

Vedä sytytystulpan pistoke irti ennen leikkuukoneistoon kohdistuvia töitä ja ennen huolto- ja puhdistustöitä.

Loukkaantumisvaara!

Pidä kädet ja jalkaterät etäällä teristä!

Leikkuukoneisto pyörii jon- kin aikaa edelleen sammuttamisen jälkeen (polttomoottori-/teräjarru).

Käytä työskentelyn aikana kuulosuojaimia.

Huomio – loukkaantumisvaara!

Älä koskaan vie käsiä terän lähelle polttomoottorin käydessä.

Nopeussäätö:

RM 756 YS, RM 756 YC:

Maksiminopeus

Miniminopeus

Kaasun säätö:

Rikastinasento

Käynnistysasento

Pysäytysasento

Käynnistä polttomoottori ja kytke leikkuuterä päälle.

Kytke leikkuuterä pois päältä.

Kytke veto päälle.

6. Toimitussisältö

Kohta Nimike Kpl

A Peruslaite ja työntöaisa 1

B Ruohonkeruusäiliön kehys 1

C Ruohonkeruusäilion kangas 1

D Ruohonkeruusäiliön luukku 1

E Johtoside 2

F Suojaletku 1

- Käyttöohjeet 1

- Polttomoottorin käyttöohjeet 1

RM 756 GS, RM 756 YS:

G Kupukantaruuvi 4

H Lukkomutteri 4

RM 756 GC, RM 756 YC:

I Kierteittävä ruuvi 1

J Kantokahva 1

7. Laitteen valmistelu käyttöä varten

Loukkaantumisvaara!

Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita ( 4.).

- Aseta laite vaakasuoralle, tasaiselle ja tukevalle alustalle kaikkia kuvattuja töitä varten.

7.1 Työntöaisan asennus

RM 756 GC, RM 756 YC:

• Kierrä ruuvi (1) auki ja poista se aluslevyn (2) kanssa. Löysää ruuveja (3).
• 2 Työnnä työntöaisa (4) työntöaisan kiinnitysosaan (5) ja käännä sitä ylös, kunnes työntöaisan pitkulainen reikä on rungon reiän yläpuolella. Varmista samalla, että vaijerit ovat asianmukaisesti (katso kuva).
• 3 Kierrä ruuvi (1) aluslevyn (2) kanssa kiinni niin, että kiinnität samalla suojalevyn (6).
• 4 Kiristä ruuvit (3) 21 - 29 Nm:n tiukkuuteen. Säädä työntöaisa halutulle käyttökorkeudelle ja pidä siinä. Kiristä ruuvi (1).
• Asennuksen tarkastus: Työntöaisan oltava pitävästi kiinni, ja vaijerit ovat työntöaisan takana ja ulkopuolella.

RM 756 GC, RM 756 YC:

Kantokahvan kiinnitys

• 1 Työnnä kantokahva (J) kuvan mukaisesti ura (4) ylöspäin osoittaen työntöaisan putken sisälle.
• 2 Kierrä kierteittävä ruuvi (l) kiinni ja varmista, että se on kantokahvan urassa. Kirstystiukkuus:

3 - 4 Nm

RM 756 GS, RM 756 YS:

• 1Vie työntöaisan yläosan (1) avoimet päät työntöaisan alaosiin (2) ja pidä siinä. Työnnä ruuvit (G) ulkoa sisälle reikien läpi sekä aseta lukkomutterit (H) niiden päälle ja kiristä 19 - 27 Nm:n tiukkuuteen.
• 2 Säädä työntöaisa halutulle käyttökorkeudelle ja pidä siinä. Kiristä ruuvi (3).
• Asennuksen tarkastus: Työntöaisan yläosan oltava pitävästi kiinni työntöaisan alaosassa, ja vaijerit ovat työntöaisan takana ja ulkopuolella.

7.2 Suojaletkun kiinnitys

• Kiinnitä kaikki vaijerit suojaletkuun (F).
• Vie johtoside (E) työntöaisan alaosan (1) oikean puolen ylimmän aukon läpi ja kiinnitä suojaletku (F) sen avulla.
• Kiinnitä suojaletku (F) johtositeellä (E) kuvan mukaisesti työntöaisan yläosan oikealle puolelle.

Ensimmäisellä käyttökerralla vaijerit on tarkastettava ja tarvittaessa hienosäädettävä. (⇒ 11.9)

7.3 Leikkuukorkeuden erillissäätö

Kunkin pyörän leikkuukorkeuden voi säätää omalla vivulla kuudelle eri tasolle.

Matalin leikkuukorkeus (1): 25 mm

Korkein leikkuukorkeus (6): 90 mm

Leikkuukorkeuden säätö:

- Paina vipua (1) pyörään päin, aseta säätö haluamaksesi ja anna vivun lukittua uraan.

Tee samoin kaikille neljälle pyörälle.

Laitevaurion vaara!

Jotta laite ei pääse kaatumaan, säädä leikkuukorkeus ensin taka- ja sitten etupyöristä.

Ole varovainen myös säätäessäsi leikkuukorkeutta matalammaksi, sillä laitteen koko paino on viimeisen pyörän varassa.

7.4 Työntöaisan korkeussäätö

Työntöaisan voi säätää kolmelle käyttökorkeudelle.

• Kierrä ruuvi (1) irti.
• Tartu työntöaisaan (2) molemmin käsin. Säädä se sopivalle käyttökorkeudelle nostamalla ja laskemalla sitä ja pidä sitä paikallaan.
• Kierrä ruuvi (1) paikalleen ja kiristä se.

7.5 Polttoaine ja moottoriöljy

Laitevaurion vaara!

Täytä moottoriin öljy ennen ensimmäistä käynnistyskertaa. Käytä moottoriöljyn ja polttoaineen lisäämisessä sopivaa apuvälinettä (esimerkiksi suppiloa).

Moottoriöljy

Tiedot käytettävästä moottoriöljystä ja täyttömäärästä saat polttomoottorin käyttöohjeista.

Tarkasta öljymäärä säännöllisesti (katso polttomoottorin käyttöohjeet).

Öljymäärä ei saa ylittää eikä alittaa ohjeenmukaista tasoa.

Kiristä öljysäiliön korkki ohjeenmukaisesti ennen polttomoottorin käyttöönottoa.

Polttoaine

Käytä ainoastaan ympäristöystävällistä polttoainetta:

- lyijytön bensiini

Tiedot polttoaineen tarkasta laadusta (oktaaniluku) sisältyvät polttomoottorin käyttöohjeisiin.

Polttoainesäilion tilavuus on ilmoitettu luvussa "Tekniset tiedot". (⇒ 17.)

Polttoaineen lisääminen

• Avaa säiliön ilmausruuvi (1).
- Kierrä polttoainesäiliön kansi (2) irti.
- Tankkaa polttoainetta (suppilon avulla).
- Kierrä polttoainesäilion korkki (1) kiinni.

Avaa säiliön ilmausruuvi (1) ja polttoainehana (3) ennen polttomoottorin käyttöönottoa.

7.6 Ruohonkeruusäiliön kokoaminen

- Vedä ruohonkeruusäiliön kangas (C) ruohonkeruusäiliön kehyksen (B) päälle. Vinotukien (1) ja kahvan (2) on oltava kankaan ulkopuolella

• Paina integroidut muoviprofiilit (3) ruohonkeruusäiliön kehyksen päälle ja paina ne kiinni. Aloita painamalla ruohonkeruusäiliön kehyksen ohjainlevyn (4) alta.
• Kiinnitä luukku (D) ensin vasemmalle ja sitten oikealle ruohonkeruusäilion kehykseen, ja lukitse se sitten molemmilta puolilta voimakkaasti painaen paikalleen.

7.7 Ruohonkeruusäiliön kiinnitys ja irrotus

Kiinnitys:

• Avaa poistoluukku (1) ja pidä sitä auki.
- Pidä kiinni ruohonkeruusäiliön kahvasta (2) ja vie säiliö ohjainlevyn (3) kanssa poistokanavaan (4).
- Aseta pitimet (5) kannattimiin (6) vasemmalla ja oikealla laitteen ja työntöaisan välissä sekä kiinnitä ruohonkeruusäiliö kevyesti nykäisemällä.
- Päästä poistoluukku (1) vapaaksi.

Irrotus:

• Nosta poistoluukkua (1).
- Irrota ruohonkeruusäiliö pitäen kiinni sen kahvasta (2).
- Sulje poistoluukku (1).

8. Teräjarru/-kytkin (BBC)

Ruohonleikkurissa on teräjarru/-kytkin (BBC).

Se tarkoittaa, että leikkuuterän irtikytkemisen jälkeen terä pysähtyy lyhyen ajan sisällä, mutta polttomoottori jää käyntiin.

Tutustu BBC-järjestelmään ennen ensimmäistä käyttökertaa loukkaantumisten ja laitevaurioiden estämiseksi.

Kaksikätinen käyttö:

Leikkuuterä voidaan kytkeä päälle polttomoottorin käydessä vain seuraavalla tavalla:

Paina terän pysäytysvipua (1) työntöaisaa vasten ja pidä siinä. Vedä sitten teräkytkimen vipu (2) toisella kädellä ylös ja anna sen lukittua.

Loukkaantumisvaara!

Turvallisuussyistä on kiellettyä ohittaa vipu esimerkiksi sitomalla se työntöaisaan.

Tarkasta teräjarru/-kytkimen toiminta aina ennen käyttöönottoa. (⇒ 10.4)

Laitevaurion vaara!

Vältä ylikuormittamista, sillä se voi kuluttaa voimakkaasti teräjarru/-kytkintä ja ylikuumentaa sen. (⇒ 9.)

9. Työskentelyohjeita

Teräjarru/-kytkimen ylikuormittumisen välttäminen

Ylikuormitus voi syntyä,

– leikkuuta jatketaan, vaikka ruohonkeruusäiliö on täysi
– leikkuukanava on tukossa
– liian korkeaa ruohoa leikataan liian korkealla nopeudella.

Leikkuuterä jumiutuu, minkä seurauksena ruohon leikkaaminen ei enää onnistu ja polttomoottori sammu.

Älä koskaan leikkaa ruohoa, kun leikkuukanava on tukossa tai ruohonkeruusäiliö täynnä. Sovita ajonopeus olosuhteita vastaavaksi. Käytä tarvittaessa allesilppuavaa leikkuusarjaa (lisävaruste).

Työskentelyn lopettaminen

Kun lopetat työskentelyn, puhdista aina runko ja polttomoottori syttyvästä materiaalista (esimerkiksi ruohosta ja lehdistä) palovaaran välttämiseksi.

Kauniin ja tuuhean nurmikon saat noudattamalla seuraavia ohjeita:

– Käytä hidasta ajonopeutta.
– Leikkaa ruoho usein ja pidä nurmikko lyhyenä.
– Älä leikkaa ruohoa liian lyhyeksi kuumalla ja kuivalla ilmalla, koska nurmikko kuivuu ja kulottuu auringon vaikutuksesta.
– Teroituta leikkuuterät säännöllisesti ammattiliikkeessä.
– Vaihtele säännöllisesti leikkuusuuntaa.

9.1 Käyttäjän työskentelyalue

• Käyttäjän pitää turvallisuussyistä seistä koko ajan työskentelyalueella työntöaisan ta kun polttomoottori käynnistetään j se käy. Pidä koneeseen aina työntöaisan etäisyyden mukainen turvaväli.

- Ruohonleikkuria saa käyttää vain yksi henkilö, ja sivullisten on pysyttävä poissa vaara-alueelta. (⇒ 4.)

10. Laitteen käyttöönotto

Loukkaantumisvaara!

Perehdy luvun "Turvallisuutesi takaamiseksi" ohjeisiin ennen käyttöönottoa ja noudata niitä. (⇒ 4.)

10.1 Polttomoottorin käynnistäminen

• Tarkasta öljymäärä ja polttoaineen määrä. (⇒ 7.5)
• Avaa säiliön ilmausruuvi (1) ja polttoainehana (2).
• Kun polttomoottori on kylmä, siirrä kaasuvipu (3) rikastinasentoon (4). Kun polttomoottori on lämmin tai sää helteinen, siirrä kaasuvipu (3) käynnistysasentoon (5).

- Vedä käynnistysnaru (6) hitaasti ulos tuntuvaan vastukseen asti. Nykäise sen jälkeen voimakkaasti käsivarren pituudelle asti takaiskun välttämiseksi. Ohjaa naru rauhallisesti takaisin, jotta käynnistin saa kelattua sen moitteettomasti paikalleen. Toista käynnistystoimi, kunnes polttomoottori käynnistyy.

- Siirrä kaasuvipu (3) käynnistysasentoon (5).

Loukkaantumisvaara!

Kun käynnistysnaru palautuu nopeasti, se saattaa vetää käden niin nopeasti polttomoottoria kohti, ettei siitä ehdi päästää irti. Tämä voi aiheuttaa luunmurtumia, puristumisvammoja ja venähdyksiä.

10.2 Leikkuuterän päällekytkentä

Laitevaurion vaara!

Älä kytke leikkuuterää päälle korkeassa ruohikossa ja kytke se päälle vain polttomoottorin maksimikierrosluvulla.

Tee kytkentä aina ripeästi, jotta teräkytkin ei kulu turhaan.

• 1Paina terän pysäytysvipu (1) työntöaisaa vasten ja pidä siinä.
• 2Vedä teräkytkimen vipu (2) vasteeseen asti taakse ja anna sen lukittua.
- Pidä työskentelyn aikana terän pysäytysvipu (1) painettuna.

10.3 Leikkuuterän irtikytkentä

• 1 Päästä terän pysäytysvipu (1) vapaaksi.

Teräkytkimen vipu (2) vapautuu ja palautuu lähtöasentoon. Leikkuuterä kytketään pois päältä ja jarrutetaan pysähdyksiin, ja polttomoottori käy edelleen.

10.4 Teräjarru/-kytkimen (BBC) tarkastus

Ennen työskentelyn aloittamista teräjarru/-kytkimen toiminta on tarkastettava kolmesti:

- Kytke leikkuuterä päälle polttomoottorin käydessä. (⇒ 10.2) Pyörivä terä saa aikaan selvästi kuuluvan suhinan.

• Kytke leikkuuterä pois toiminnasta päästämällä irti terän pysäytysvivusta. (⇒ 10.3)
  Teräjarru/-kytkin vapauttaa leikkuuterän polttomoottorin voimansiirrosta ja jarruttaa sen pysähdyksiin. Tämän jälkeen suhina loppuu enintään kolmen sekunnin kuluessa. Terän pysähdyttyä suhinaa ei saa enää kuulua.

Jälkikäyntiajan mittaaminen

Jälkikäyntiaika vastaa suhinan kestoa irtikytkemisen jälkeen, ja se voidaan mitata ajanottokellolla.

Jos teräjarru/-kytkin ei toimi kuvatulla tavalla (esimerkiksi jälkikäyntiaika on liian pitkä tai pois kytketystä leikkuuterästä kuuluu edelleen suhinaa), laitetta ei saa ottaa käyttöön.

Loukkaantumisvaara!

Sammuta tällöin polttomoottori, irrota sytytystulpan pistoke ja teetä korjaukset koulutetulla henkilöstöllä. STIHL suosittelee STIHLin ammattiliikettä.

10.5 Vedon päällekytkentä

RM 756 YC, RM 756 YS:

Ruohonleikkureissa on hydrovaihteisto. Vedon ollessa kytkettynä nopeutta voidaan säätää portaattomasti.

• Käynnistä polttomoottori. (⇒ 10.1)
- 1 Säädä haluttu nopeus ajonopeuden vivulla (1). STIHL suosittelee lähtemään liikkeelle hitaasti eli valitsemaan matalan nopeuden.

• 2Vedä vedon sanka (2) kiinni työntöaisaan ja pidä siinä. Veto kytkeytyy päälle ja ruohonleikkuri lähtee liikkeelle eteenpäin.

Etenemisnopeus:

Portaattomasti nopeudesta

0,5 km/h

nopeuteen

5,5 km/h

RM 756 GC, RM 756 GS:

Ruohonleikkurissa on kolmivaihteinen voimansiirto. Kolmea ajovaihdetta voidaan vaihtaa vedon ollessa kytkettynä.

• Käynnistä polttomoottori. (⇒ 10.1)
- 1Kytke haluamasi vaihde vaihteenkytkentävivulla (1). STIHL suosittelee lähtemään liikkeelle hitaasti 1. vaihteella.
• 2Vedä vedon sanka (2) kiinni työntöaisaan ja pidä siinä. Veto kytkeytyy päälle ja ruohonleikkuri lähtee liikkeelle eteenpäin.

Etenemisnopeus:

1. vaihde: 2,5 km/h
2. vaihde: 3,7 km/h
3. vaihde: 5,0 km/h

10.6 Vedon kytkeminen pois päältä

- 1 Katkaise vedon virta päästämällä irti vedon sangasta (1).

10.7 Polttomoottorin sammuttaminen

- Sammuta polttomoottori siirtämällä kaasuvipu (1) pysäytysasentoon (2).

10.8 Ruohonkeruusäiliö (kangast a) ja pölysuojakangas

Ruohonkeruusäiliön yläosassa on pölysuojakangas (1), joka estää hienon pölyn lentämisen ylös käyttäjää kohti.

Täyttömäärän osoitin:

Ilmavirta, joka syntyy leikkuuterän pyörimisestä ja joka täyttää ruohonkeruusäiliön, nostaa pölysuojakangasta hieman keskeltä. Kun ruohonkeruusäiliö on täyttynyt, ilmavirta vähenee ja pölysuojakangas laskeutuu ruohonkeruusäiliön päälle.

Ruohonkeruusäiliö tyhjennys:

Loukkaantumisvaara! Kytke aina leikkuuterä pois päältä ennen tyhjentämistä. (⇒ 10.3)

Huomioi paino! Täysi ruohonkeruusäiliö voi painaa jopa 22 kg.

Laitevaurion vaara! Tyhjennä ruohonkeruusäiliö aina ajoissa, jotta leikkuukanava ei tukkeudu. Tukkeumat saattavat jumiuttaa leikkuuterän ja johtaa teräjarru/-kytkimen turhaan kulumiseen.

• Kytke leikkuuterä pois päältä. (⇒ 10.3)

• Irrota ruohonkeruusäiliö. (⇒ 7.7)

• Pidä kiinni ruohonkeruusäiliön kahvasta (2) ja taustapuolelle neulotusta nylon-hihnasta (3) ja tyhjennä se.

• Kiinnitä ruohonkeruusäiliö. (⇒ 7.7)

11. Huolto

Loukkaantumisvaara!

Ennen laitteen huolto- tai korjaustöitä lue huolellisesti luku "Turvallisuutesi vuoksi" (⇒ 4.), ja varsinkin kohta "Huolto ja korjaukset" (⇒ 4.7), ja noudata tarkasti kaikkia turvaohjeita.

Vedä sytytystulpan pistoke irti ennen mitään huolto- tai puhdistustöitä!

11.1 Laitteen puhdistus

Huoltoväli: Jokaisen käyttökerran jälkeen

Huolellinen hoito ja käsittely suojaa laitetta vaurioilta ja pidentää sen käyttöikää.

Älä koskaan suuntaa (painepesurin) vesisuihkua polttomoottorin osiin, tiivisteisiin, sähköosiin tai laakerikohtiin. Tästä voi aiheutua vikoja, joiden korjaaminen tulee kalliiksi.

Älä käytä syövyttäviä puhdistusaineita. Tällaiset puhdistusaineet voivat vioittaa muoveja ja metalleja sekä heikentää siten STIHLin laitteen toiminnan turvallisuutta. Jos lika ei irtoa vedellä, harjalla tai liinalla, STIHL suosittelee erikoispuhdistusaineen (esimerkiksi STIHLin erikoispuhdistusaineen) käyttöä.

Irrota kiinnijuuttuneet ruohotukot rungosta ja poistokanavasta puutikulla.

Laitevaurion vaara! Puhdista etenkin runko, kaikki suojukset, polttomoottorin ympäristö ja leikkuuterä huolellisesti.

Puhdistusasento:

• Sijoita laite tasaiselle, tukevalle ja suoralle alustalle.
• Poista ruohonkeruusäiliö. (⇒ 7.7)
• Sulje säiliön ilmausruuvi. (⇒ 7.5)
• Aseta vasempaan ja oikeaan takapyörään korkein leikkuukorkeus. (⇔ 7.3)
• Kierrä ruuvi (1) auki ja irrota yhdessä aluslevyn (2) kanssa.
• Nosta työntöaisaa, kunnes syvennys (3) on rungon reiän (4) yläpuolella.
• Kierrä ruuvi (1) aluslevyn (2) kanssa niin tiukasti kiinni, että työntöaisa pysyy tukevasti huoltoasennossa.
• Nosta laitetta sen etuosasta, avaa poistoluukku ja käännä työntöaisa taakse. Tarkasta laitteen asennon vakaus.

Puhdistamisen jälkeen käännä laite kaikkien neljän pyöränsä päälle, palauta työntöaisa työasentoon ja säädä leikkuukorkeus haluamaksesi.

11.2 Pyörät

Pyörien laakerit eivät vaadi huoltoa.

11.3 Polttomoottori

Huoltoväli:

Katso polttomoottorin käyttöohjeet

Pitkän käyttöiän varmistamiseksi on erityisen tärkeää, että moottorissa on aina riittävästi öljyä, öljy- ja ilmansuodatin vaihdetaan säännöllisesti ja öljy vaihdetaan suositelluin välein.

Myös tiedot moottoriöljystä ja öljyn täyttömäärästä sisältyvät polttomoottorin käyttöohjeisiin.

Jäähdytysrivat täytyy pitää aina puhtaina polttomoottorin riittävän jäähdytyksen takaamiseksi.

11.4 Vaihteisto

RM 756 YC, RM 756 YS:

Huoltoväli:

1 000 käyttötunnin välein / vähintään vuosittain

Hydrovaihteiston saa huoltaa vain koulutettu henkilöstö. STIHL suosittelee STIHLin ammattiliikettä.

RM 756 GC, RM 756 GS:

Kolmivaihteinen vaihteisto ei vaadi huoltoa.

11.5 Teräjarru/-kytkimen huolto

Huoltoväli: Vuosittain

Teräjarru/-kytkin altistuu normaalille kulumiselle.

Sen saa huoltaa vain koulutettu henkilöstö. STIHL suosittelee STIHLin ammattiliikettä.

11.6 Terän kuluneisuuden tarkistus

Huoltoväli: Ennen jokaista käyttökertaa

Loukkaantumisvaara!

Terä kuluu eri lailla sen käyttöpaikan ja leikkuuajan mukaan. Jos laitetta käytetään hiekkapohjalla tai usein kuivissa olosuhteissa, terä rasittuu enemmän ja kuluu keskimääräistä nopeammin.

Kulunut terä voi katketa ja aiheuttaa vakavia vammoja. Terän huoltoa koskevia ohjeita on siksi aina noudatettava.

Tarkastus

Loukkaantumisvaara!

Noudata kappaleen "Turvallisuutesi vuoksi" turvaohjeita. (⇒ 4.7)

• Aseta laite puhdistusasentoon. (⇒ 11.1)
• Puhdista leikkuuterä (1) ja tarkasta se urien ja säröjen varalta.
• Mittaa terän paksuus Ⓐ useasta kohdasta työntömitalla (2).
• Mittaa terän leveys kuvan mukaisesti kohdista B ja C vasemmalta ja oikealta.

Kulumisrajat:

Terän paksuuden Ⓐ on oltava joka kohdasta vähintään 2,5 mm.

Terän leveyden on oltava kohdassa Ⓑ vähintään 80 mm ja kohdassa Ⓒ vähintään 55 mm.

Jos ruohonleikkuriin ei ole asennettu mukana toimitettua leikkuuterää, vaan esimerkiksi lisävarusteena saatava allesilppuava leikkuuterä, noudatetaan tätä koskevia toisia kulumisrajoja.

11.7 Leikkuuterän irrotus ja asennus

Loukkaantumisvaara! Käytä töiden aikana aina käsineitä.

Irrotus

• Aseta laite puhdistusasentoon. (⇒ 11.1)
• Pidä kiinni leikkuuterästä (1) ja avaa teräruuvi (2).
• Poista teräruuvi (2), lukkolevy (3) ja leikkuuterä (1).

Asennus

Laitevaurion vaara!

Leikkuuterä täytyy vaihtaa uuteen, jos siinä näkyy uria tai säröjä tai kulumisraja (⇒ 11.6) on saavutettu.

• Puhdista terän vastinpinta ja teräpidin.
  • Lukitse teräruuvi Loctite 243:lla.
• Aseta leikkuuterä (1) kuvan mukaisesti teräpitimen (4) päälle.
• Aseta lukkolevy (3) kuvan mukaisesti ja kiristä se teräruuvilla (2) 60 - 65 Nm:n tiukkuuteen.

Loukkaantumisvaara!

Noudata tarkasti ohjeenmukaista kiristystiukkuutta. Lukkolevy (3) pitää uusia aina terän kiinnityksen yhteydessä. Teräruuvi (2) pitää uusia aina terän vaihdon yhteydessä.

11.8 Leikkuuterän teroitus

Jos leikkuujälki huononee ajan mittaan, syynä on useimmiten leikkuuterän tylsyminen.

Noudata teroittamisessa seuraavia ohjeita:

• Irrota leikkuuterä. (⇒ 11.7)
• Jäähdytä leikkuuterää teroituksen aikana esimerkiksi vedellä. Terä ei saa sinistyä, koska silloin sen leikkuukestävyys heikkenee.
• Teroita leikkuuterä tasaisesti, jotta epätasapaino ei aiheuta tärinää.
  • Terän kulman pitää olla 30°.
• Huomioi teroituksen aikana kulumisrajat.
• Poista teroituksessa syntynyt jäyste tarvittaessa.

11.9 Vaijerien huolto

Kaasuvaijerin saa huoltaa vain koulutettu henkilöstö. STIHL suosittelee STIHLin ammattiliikettä.

Teräjarru/-kytkimen vaijerin säätö

Huoltoväli:

Tarvittaessa

Vaijeri on säädettävä, jos

– päälle kytketty leikkuuterä ei pyöri
- päällekytkeytyminen tapahtuu viiveellä
– päällekytketyn leikkuuterän kierrosluku laskee leikkuun aikana.

Vaijerin säätö

- Löysää mutteria (1) ja kiristä vaijeri (2) mutterilla (3). Kiristä sen jälkeen mutteri (1).

Tarkastus

Säätö tarkastetaan mittaamalla jousen pituus.

• 1 Mittaa höllennetyn jousen (4) pituus työntömitalla.
• Kytke leikkuuterä päälle, mutta älä käynnistä polttomoottoria. (⇒ 10.2)
• 2 Mittaa kiristetyn jousen (4) pituus työntömitalla. Pituusero: vähintään 3 mm

- Säädä vaijeria tarvittaessa uudelleen.

Jos leikkuuterä ei kytkeydy ohjeenmukaisesti päälle, vaikka vaijeri on säädetty oikein, tarkastuta teräjarru/-kytkin ammattiliikkeessä. STIHL suosittelee STIHLin ammattiliikettä.

Hydro-vedon kytkentävaijerin säätö

Huoltoväli: Ennen ensimmäistä käyttökertaa tai tarvittaessa

Vaijeri on säädettävä

– ennen kuin laitetta käytetään ensimmäisen kerran

– jos maksimiajonopeutta ei saavuteta

– jos veto on jatkuvasti päällä. Tällöin ruohonleikkuri lähtee liikkeelle tahattomasti käynnistysnarua vedettäessä, vaikka vedon sankaa ei käytetä.

Vaijerin säätö

• Vedä ajonopeuden vipu (1) kokonaan taakse.
• Löysää vaijeria (4) avaamalla muttereita (2, 3).
  • Käynnistä polttomoottori. (⇒ 10.1)
• Vedä vedon sanka työntöaisaa vasten ja pidä siinä. (⇒ 10.5)
• Kiristä vaijeria (4) mutterilla (3), kunnes veto kytkeytyy. Päästä sitten irti vedon sangasta, pysäytä polttomoottori ja kiristä mutteri (2).
• Tarkastus:
  Kun vedon sankaa ei paineta, vaijeri on vain hieman kireällä ja laitetta voi työntää taaksepäin ilman, että pyörät lukkiutuvat.

Vaihteenkytkentävaijerin säätö

RM 756 GC, RM 756 GS

Huoltoväli:

Tarvittaessa

Vaijeri on säädettävä,

– kun yksittäisiä vaihteita ei saa kytkettyä.

Vaijerin säätö

- Kiristä vaijeria (1) työntöaisan alapuolella olevien muttereiden (2, 3) avulla siten, että kaikki kolme vaihdetta kytkeytyvät oikein.

Vedon kytkentävaijerin säätö

RM 756 GC, RM 756 GS

Huoltoväli:

Tarvittaessa

Vaijeri on säädettävä

– jos veto ei kytkeydy vedon sankaa käytettäessä
– jos veto on jatkuvasti päällä. Tällöin ruohonleikkuri lähtee liikkeelle tahattomasti käynnistysnarua vedettäessä, vaikka vedon sankaa ei käytetä.

Loukkaantumisvaara!

Vedon kytkentävaijerin täytyy olla ohjeenmukaisesti säädetty, jotta laitetta voidaan käyttää.

Vaijerin kireyden tarkastus:

1. Kytke 3. vaihde ja vedä käynnistysnarusta – ruohonleikkuri ei käy.
2. Vedä vedon sanka työntöaisaan ja pidä siinä sekä vedä käynnistysnarusta – ruohonleikkuri käy.

Vaijerin säätö:

- Kiristä vaijeria (1) työntöaisan alapuolella olevien muttereiden (2, 3) avulla siten, että veto kytkeytyy noin vedon sangan liikeradan puolivälissä.

11.10 Varastointi ja pitkäaikaissäilytys (talvisäilytys)

Säilytä laitetta kuivassa, suljetussa ja pölyttömässä tilassa. Varmista, että lapset eivät pääse siihen käsiksi.

Korjaa mahdolliset toimintahäiriöt ennen varastointia. Laitteen on aina oltava käyttökuntoinen.

Tyhjennä polttoainesäiliö ja kaasutin ennen varastointia (esimerkiksi ajamalla).

Huolehdi lisäksi seuraavista toimista ennen laitteen pidempää varastointia (talvisäilytystä):

• Puhdista huolellisesti kaikki laitteen ulkopuoliset osat.
• Öljyä tai rasvaa hyvin kaikki liikkuvat osat.
• Ruuvaa sytytystulppa irti (katso polttomoottorin käyttöohjeet) ja täytä noin 3 cm³ moottoriöljyä sytytystulpan aukon kautta polttomoottoriin. Pyöräytä polttomoottoria muutamia kertoja ilman sytytystulppaa (vedä käynnistysnarusta).
  Pidä sytytystulpan pistoke syttymisvaaran takia etäällä sytytystulpan reiästä.
• Kierrä sytytystulppa kiinni (katso polttomoottorin käyttöohjeet).
• Suorita öljynvaihto (katso polttomoottorin käyttöohjeet).

Palovaara!

12. Kuljetus

Loukkaantumisvaara!

Lue ennen kuljetusta luku "Turvallisuutesi vuoksi" ja huomioi etenkin kappaleen "Laitteen kuljetus" ohjeet. (⇒ 4.4)

12.1 Laitteen sitominen kiinni

Kuljeta laitetta vain puhtaalla ja tasaisella kuljetusalustalla kaikkien neljän pyörän varassa.

- Varmista sopivilla kiinnitysvälineillä, että laite ei pääse luistamaan. Kiinnitä vaijerit tai hihnat työntöaisan alaosaan (1) ja puskuriin (2).

12.2 Laitteen nostaminen ja kantaminen

Nosta ja kanna ruohonleikkuria aina toisen henkilön kanssa.

Kaikki mallit:

• Pidä kiinni ruohonleikkurin puskurista (1) ja työntöaisasta (2) ja nosta.

RM 756 GC, RM 756 YC – lisävaihtoehto kantamiseen:

• Vedä kantokahva (3) vasteeseen asti irti työntöaisan alaosasta.
• Oikealla: Pidä kiinni ruohonleikkurin puskurista (1) ja työntöaisasta (2) ja nosta. Vasemmalla: Pidä kiinni ruohonleikkurin puskurista (1) ja kantokahvasta (3) ja nosta.
• Kuljetuksen jälkeen työnnä kantokahva (3) vasteeseen asti työntöaisan alaosaan.

13. Ympäristönsuojelu

Ruohosilppu ei kuulu jätteiden joukkoon, vaan se tulee kompostoida.

Pakkaukset, laite ja lisävarusteet on valmistettu

kierrätettävistä materiaaleista ja ne tulee hävittää asiaankuuluvasti.

Materiaalijätteiden lajittelu säästää ympäristöä ja edistää kierrätettävien hyötyaineiden uudelleenkäyttöä. Tästä syystä loppuun käytetty laite tulee

toimittaa kierrätyskeskukseen. Noudata hävittämisessä erityisesti kappaleen "Hävittäminen" (⇒ 4.9) ohjeita.

Saat tietoa jätteiden asianmukaisesta hävittämisestä ammattiliikkeestä tai kierrätyskeskuksista.

Tärkeitä huolto- ja hoito-ohjeita

Bensiinikäyttöinen ruohonleikkuri (STIHL RM)

STIHL ei vastaa sellaisista esine- ja henkilövahingoista, jotka ovat aiheutuneet käyttöohjekirjassa annettujen ohjeiden (erityisesti turvallisuutta, käyttöä ja huoltoa koskevat ohjeet) laiminlyönnistä tai hyväksymättömien lisä- tai vaihto-osien käytöstä.

Noudata ehdottomasti seuraavia ohjeita STIHL-laitteen vaurioiden ja liiallisen kulumisen välttämiseksi:

1. Kulutusosat

STIHL-laitteen jotkut osat altistuvat luonnolliselle kulumiselle myös ohjeenmukaisessa käytössä, ja ne on vaihdettava ajoissa käyttötavan ja -ajan mukaan.

Näitä osia ovat esimerkiksi

– leikkuuterä
- ruohonkeruusäiliö (kangasta)
- kiilahihna
- suojalistat
- renkaat
– leikkuukanavaosa.

2. Tämän käyttöoppaan noudattaminen

STIHL-laitetta tulee käyttää, huoltaa ja säilyttää tarkoin tätä käyttöopasta noudattaen. Käyttäjä on itse vastuussa kaikista vaurioista, jotka aiheutuvat turvallisuus-, käyttö- ja huolto-ohjeiden laiminlyönnistä.

Tämä koskee erityisesti seuraavia kohtia:

– tuotteeseen ilman STIHLin hyväksyntää tehdyt muutokset
– poltto- ja voiteluaineiden käyttö, joita STIHL ei ole hyväksynyt (voiteluaine, bensiini ja moottoriöljy, katso polttomoottorin valmistajan ohjeet)
– sellaisten työkalujen ja tarvikkeiden käyttö, jotka eivät ole laitteelle hyväksyttyjä tai sopivia taikka jotka ovat laadultaan heikkoja
– tuotteen määräystenvastainen käyttö
– tuotteen käyttö urheilutilaisuuksissa tai kilpailuissa
– tuotteen viallisten rakenneosien jatketun käytön aiheuttamat seurausvauriot.

3. Huoltotyöt

Kaikki luvussa "Huolto" selostetut työt tulee suorittaa säännöllisesti.

Huoltotyöt, joita käyttäjä ei voi itse suorittaa, tulee jättää ammattiliikkeen tehtäväksi.

STIHL suosittelee teettämään huoltotyöt ja korjaukset vain STIHL-ammattiliikkeessä.

STIHL-ammattiliikkeissä saat aina ammattitaitoisen ja asiantuntevan palvelun.

Näiden töiden laiminlyönti voi aiheuttaa vaurioita, joista käyttäjä on itse vastuussa.

Näitä ovat esimerkiksi

• epäasianmukaisesta säilytyksestä johtuvat korroosio- tai muut seurannaisvauriot
  – heikkolaatuisten varaosien käytöstä aiheutuneet laitevauriot
  – liian myöhään tai puutteellisesti suoritetusta huollosta johtuvat vauriot tai vauriot, jotka johtuvat huolto- tai korjaustöistä, joita ei ole suoritettu ammattilikkeiden korjaamoissa.

15. Varaosat

Leikkuuterä

6378 702 0100

Teräruuvi

9008 319 2460

Lukkolevy

0000 702 6600

Leikkuuterän kiinnitysosat (esimerkiksi teräruuvi ja lukkolevy) pitää uusia terää vaihdettaessa tai asennettaessa. Varaosia on saatavissa STIHLin ammattiliikkeestä.

16. Vaatimustenmukaisuusv akuutus

16.1 EU-

vaatimustenmukaisuusvakuutus Ruohonleikkuri STIHL RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS

STIHL Tirol GmbH

vakuuttaa yksinomaisena vastuullisena, että kone

– Rakenne: Ruohonleikkuri
– Tuotemerkki: STIHL
- Tyyppi: RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS
– Leikkuuleveys: 54
– Sarjatunnus: 6378

täyttää direktiivien 2000/14/EC, 2006/42/EC, 2014/30/EU ja 2011/65/EU asianmukaiset säännökset, ja se on kehitetty ja valmistettu seuraavien valmistuspäivänä voimassa olevien normiversioiden mukaan: EN ISO 5395-1, EN ISO 5395-2, EN 14982.

Ilmoitetun laitoksen nimi ja osoite: TÜV Rheinland LGA Products GmbH Tillystraße 2

90431 Nürnberg, Saksa

Mitatun ja taatun äänentehotason mittaamisessa on noudatettu direktiivin 2000/14/EC liitettä VIII.

– Mitattu äänentehotaso: 97,4 dB(A)
– Taattu äänentehotaso: 98 dB(A)

Teknisiä asiakirjoja säilytetään STIHL Tirol GmbH:ssä.

Valmistusvuosi ja sarjanumero on merkitty ruohonleikkuriin.

Langkampfen, 02.01.2021

STIHL Tirol GmbH

psta

Matthias Fleischer, tutkimus- ja tuotekehitysjohtaja

psta

Sven Zimmermann, laatujohtaja

17. Tekniset tiedot

RM 756.0 GC/RM 756.0 GS/RM 756.0 Y C/RM 756.0 YS

Sarjatunnus 6378

Polttomoottorin

rakenne

Valmistaja Kawasaki

4-tahtinen

polttomoottori

RM 756.0 GC/RM 756.0 GS/RM 756.0 Y C/RM 756.0 YS

	FJ 180 V KAI
Tyyppi	OHV
Iskutilavuus 179 ccm
Runkomateriaali magnesiumpai- nevalu
Nimellisteho	2,9 - 2800
nimelliskierrosluvulla	kW - U/min
Polttoainesäiliö	3 l
Käynnistyslaite	Narukäynnistys
Leikkuukoneisto	teräpalkki
Leikkuuleveys	54 cm
Teräpalkin
kierrosluku	2800 1/min
Teräpalkin veto	BBC
Teräruuvin
kiristystiukkuus	60 - 65 Nm
Etupyörien ∅	207 mm
Takapyörien ∅	232 mm
Ruohonkeruusäiliön täyttömäärä	80 l
Leikkuukorkeus	25 - 90 mm
Ilmoitettu tärinäarvo standardin EN 12096 mukaan:
Mitattu arvo ahw	2,40 m/s2
Epävarmuus Khw	1,20 m/s2
Mittaus EN ISO 5395-2, EN 20643 mukaan
Standardin
2000/14/EC / S.I.
2001/1701 mukaan:
Taattu äänenteho- taso LWAd	98 dB(A)
Epävarmuus KWA:	1 dB(A)
Standardin EN ISO 5395-2 mukaan:
Äänenpainetaso työ- pisteessä LpA	86 dB(A)

RM 756.0 GC/RM 756.0 GS/RM 756.0 Y C/RM 756.0 YS

Epävarmuus KpA	2 dB(A)
P/L/K	176/59/116 cm

RM 756.0 GC

Takapyörien veto	3 V (3-vaihteinen)
Paino	60 kg

RM 756.0 GS

Takapyörien veto	3 V (3-vaihteinen)
Paino	60 kg

RM 756.0 YC

Takapyörien veto	hydrovaihteisto, portaaton
Paino	61 kg

RM 756.0 YS

Takapyörien veto	hydrovaihteisto, portaaton
Paino	60 kg

17.1 REACH

REACH on EY-asetus kemikaalien rekisteröinnistä, arvioinnista ja hyväksynnästä.

Tietoja REACH-asetuksen (EY) nro 1907/2006 vaatimusten täyttämisestä on osoitteessa www.stihl.com/reach

18. Vianetsintä

Käänny tarvittaessa ammattiliikkeen puoleen. STIHL suosittelee STIHL-liikettä.

Katso polttomoottorin käyttöohjeet.

Häiriö:

Polttomoottori ei käynnisty.

Mahdollinen syy:

– Kaasuvipu on pysäytysasennossa.
– Rikastinta ei ole käytetty.
– Säiliössä ei ole polttoainetta.
– Säiliössä on huonolaatuista, likaista tai vanhaa polttoainetta.
– Polttoaineen syöttö on riittämätön.
– Sytytystulppa on nokeentunut tai vaurioitunut.
– Sytytystulpan kärkiväli on väärä.
– Sytytystulpan pistoke on vedetty irti sytytystulpasta.
– Polttomoottori on "kostunut" useamman käynnistysyrityksen vuoksi.
– Ilmansuodatin on likainen.
- Kaasusäädön vaijeri on vaurioitunut (esimerkiksi taittunut).

Korjaus:

– Siirrä kaasuvipu rikastin- tai käynnistysasentoon. (⇒ 10.1)
– Siirrä kaasuvipu rikastinasentoon. (⇒ 10.1)
– Lisää polttoainetta. (⇒ 7.5)
– Puhdista polttoainejärjestelmä ja kaasutin; käytä aina matalaoktaanista polttoainetta. 📄, ✕, (⇒ 7.5)
– Tarkasta polttoaineputki. 📄, ✕
– Puhdista tai vaihda sytytystulppa.
– Säädä sytytystulpan kärkiväli. ✕
– Paina sytytystulpan pistoke paikalleen; tarkasta sytytysjohtimen ja pistokkeen välinen liitos. ✗
– Kierrä sytytystulppa irti ja kuivaa se, siirrä kaasuvipu pysäytysasentoon ja vedä käynnistysnarusta useamman kerran sytytystulpan ollessa irrotettuna. Kierrä sytytystulppa kiinni ja aseta sytytystulpan pistoke paikalleen.
– Puhdista tai vaihda ilmansuodatin.

- Korjaa kaasusäädön vaijeri. ✕

Häiriö:

Käynnistys on vaikeaa tai polttomoottorin teho heikkenee.

Mahdollinen syy:

– Leikataan liian matalalla leikkuukorkeudella tai liian suurella nopeudella.

– Polttoainesäiliössä ja kaasuttimessa on vettä; kaasutin on tukossa.

– Polttoainesäiliö on likainen.

– Ilmansuodatin on likainen.

– Sytytystulppa on nokinen.

Korjaus:

– Sovita leikkuukorkeus tai alenna nopeutta.
- Tyhjennä polttoainesäiliö ja puhdista polttoaineputki ja kaasutin ✗.
– Puhdista polttoainesäiliö ✗.
– Puhdista tai vaihda ilmansuodatin [1], ✗.
– Puhdista sytytystulppa ✗.

Häiriö:

Polttomoottori sammuu käytön aikana.

Mahdollinen syy:

– Polttoainehana on suljettu.
– Säiliön ilmausruuvi on kiinni.
- Teräjarru/-kytkin on ylikuormittunut.

Korjaus:

• Avaa polttoainehana. (⇒ 10.1)
  – Avaa säiliön ilmausruuvi. (⇔ 10.1)
  – Puhdista leikkuukanava ja tyhjennä ruohonkeruusäiliö. (⇒ 9.).

Häiriö:

Veto ei kytkeydy vedon sankaa käytettäessä.

Mahdollinen syy:

– Vedon kytkentävipu on säädetty väärin.

• Vedon kytkentävaijeri on viallinen (esimerkiksi taittunut).
• Kiilahihna on kulunut.

Korjaus:

– Tarkasta säätö. (⇒ 11.9)
- Vaihda vaijeri. ✗
– Vaihda kiilahihna. ✦

Häiriö:

Polttomoottori kuumenee huomattavasti.

Mahdollinen syy:

– Polttomoottorissa on liian vähän öljyä.

– Jäähdytysrivat ovat likaiset.

Korjaus:

– Lisää moottoriöljyä tai tarvittaessa vaihda se.

– Puhdista jäähdytysrivat. (⇒ 11.3)

Häiriö:

Leikkuujälki on epätasainen, ruoho kellastuu.

Mahdollinen syy:

– Leikkuuterä on tylsä tai kulunut.
– Etenemisnopeus leikkuukorkeuden suhteen on liian suuri.
– Polttomoottorin kierrosluku on liian pieni.
– Teroita tai vaihda leikkuuterä. (⇒ 11.6)
– Vähennä etenemisnopeutta ja/tai valitse oikea leikkuukorkeus. (⇒ 9.), (⇒ 7.3)
– Siirrä kaasuvipu käynnistysasentoon. (⇒ 10.1)

Korjaus:

Häiriö:

Leikkuukanava on tukossa.

Mahdollinen syy:

– Leikkuuterä on kulunut.

- Leikataan liian korkeaa tai liian märkää ruohoa. - Polttomoottorin kierrosluku on liian pieni.

Korjaus:

– Vaihda leikkuuterä. (⇒ 11.6)
– Sovita leikkuukorkeus ja leikkuunopeus leikkuuolosuhteita vastaaviksi. (⇒ 9.), (⇒ 7.3)
– Siirrä kaasuvipu käynnistysasentoon. (⇒ 10.1)

Häiriö:

Käytön aikana on voimakasta tärinää.

Mahdollinen syy:

– Leikkuuyksikkö viallinen
– Leikkuuterä epätasapainossa
- Polttomoottori ei ole kunnolla kiinni

Korjaus:

– Tarkasta leikkuuterä, terääkseli ja teräruuvit; kiristä teräruuvit. (⇒
– Teroita tai vaihda leikkuuterä. (⇒ 11.8)
– Kiristä polttomoottorin kiinnitysruuvit. ✕

Häiriö:

Kun laite nostetaan puhdistusasentoon, polttoainesäiliön korkista vuotaa bensiiniä.

Mahdollinen syy:

– Säilion ilmausruuvi on kierretty liian tiukasti kiinni.

Korjaus:

– Vaihda polttoainesäilion korkki. ✗

19. Huolto-ohjelma

19.1 Luovutustodistus

Malli: ____ Sarjanumero: Päiväys: _________ Seuraava huolto Päiväys: _________

19.2 Huoltotodistus

Anna nämä käyttöohjeet huoltotöiden yhteydessä STIHL-ammattiliikkeelle.

Ammattiliikkeessä huoltotöiden suorittaminen merkitään kenttiin.

Huolto suoritettu

Seuraavan huollon päivämäärä

Kære kunde
