BRUKSANVISNING RM 756 GS STIHL

DEENFRNLITESPTNOFIDAPLSKHUSR SV 0478 111 9937 D - SV Hej! Tack för att du valt en produkt från STIHL Vi utvecklar och tillverkar produkter av mycket hög kvalitet som uppfyller våra kunders behov. Därför är våra produkter mycket säkra även när de belastas mycket. STIHL ger även en förstklassig service. Hos våra återförsäljare får du kompetent rådgivning och instruktioner samt tekniska råd. Vi uppskattar ditt förtroende för oss och önskar dig lycka till med din STIHL produkt. Dr Nikolas Stihl

OCH SPARA DEN. Tryckt på klorfritt blekt papper. Papper kan återvinnas. Skyddsomslaget är halogenfritt.

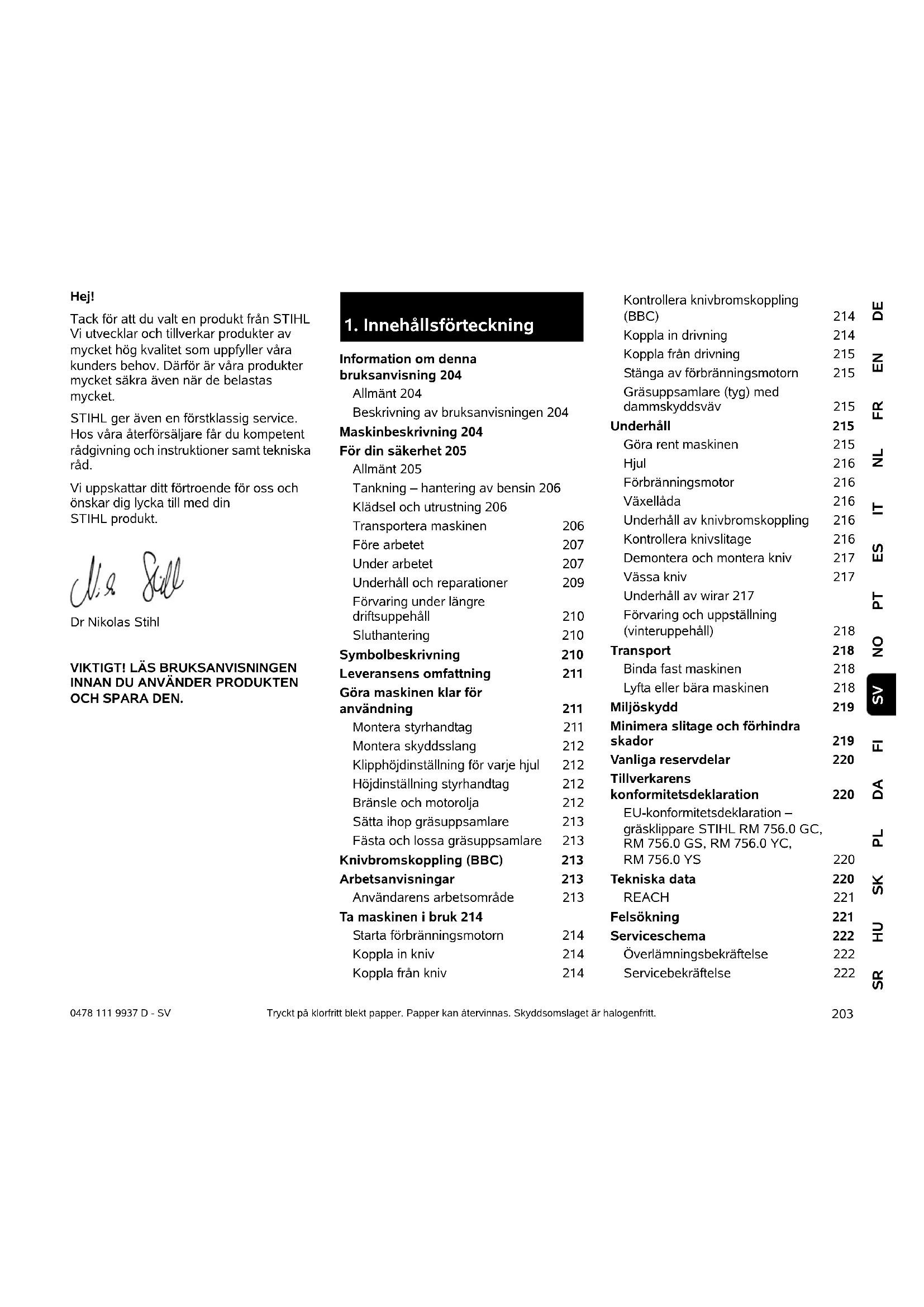

1. Innehållsförteckning

Information om denna bruksanvisning 204 Allmänt 204 Beskrivning av bruksanvisningen 204 Maskinbeskrivning 204 För din säkerhet 205 Allmänt 205 Tankning – hantering av bensin 206 Klädsel och utrustning 206 Transportera maskinen 206 Före arbetet 207 Under arbetet 207 Underhåll och reparationer 209 Förvaring under längre driftsuppehåll 210 Sluthantering 210 Symbolbeskrivning 210 Leveransens omfattning 211 Göra maskinen klar för användning 211 Montera styrhandtag 211 Montera skyddsslang 212 Klipphöjdinställning för varje hjul 212 Höjdinställning styrhandtag 212 Bränsle och motorolja 212 Sätta ihop gräsuppsamlare 213 Fästa och lossa gräsuppsamlare 213 Knivbromskoppling (BBC) 213 Arbetsanvisningar 213 Användarens arbetsområde 213 Ta maskinen i bruk 214 Starta förbränningsmotorn 214 Koppla in kniv 214 Koppla från kniv 214 Kontrollera knivbromskoppling (BBC) 214 Koppla in drivning 214 Koppla från drivning 215 Stänga av förbränningsmotorn 215 Gräsuppsamlare (tyg) med dammskyddsväv 215 Underhåll 215 Göra rent maskinen 215 Hjul 216 Förbränningsmotor 216 Växellåda 216 Underhåll av knivbromskoppling 216 Kontrollera knivslitage 216 Demontera och montera kniv 217 Vässa kniv 217 Underhåll av wirar 217 Förvaring och uppställning (vinteruppehåll) 218 Transport 218 Binda fast maskinen 218 Lyfta eller bära maskinen 218 Miljöskydd 219 Minimera slitage och förhindra skador 219 Vanliga reservdelar 220 Tillverkarens konformitetsdeklaration 220 EU-konformitetsdeklaration – gräsklippare STIHL RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS 220 Tekniska data 220 REACH 221 Felsökning 221 Serviceschema 222 Överlämningsbekräftelse 222 Servicebekräftelse 2220478 111 9937 D - SV

Denna bruksanvisning är en original bruksanvisning från tillverkaren enligt EG-riktlinjen 2006/42/EC. STIHL arbetar ständigt med vidareutveckling av sitt produktutbud. Vi förbehåller oss därför rätten till ändringar av design, teknik och utrustning. Inga anspråk grundade på uppgifter och bilder i denna bruksanvisning kan därför ställas. I denna bruksanvisning beskrivs ev. modeller som inte finns tillgängliga i alla länder. Denna bruksanvisning är upphovsrättsskyddad. Alla rättigheter förbehållna, särskilt då rätten till kopiering, översättning och bearbetning med elektroniska system.

2.2 Beskrivning av bruksanvisningen

Bilder och text beskriver vissa arbetsmoment. Samtliga bildsymboler, som finns på maskinen, förklaras i denna bruksanvisning. Blickriktning: Blickriktning vid användning ”vänster” och ”höger” i bruksanvisningen: Användaren står bakom maskinen och ser framåt i färdriktningen. Kapitelhänvisning: En pil hänvisar till motsvarande kapitel och underkapitel med ytterligare förklaringar. Följande exempel visar en hänvisning till ett kapitel: (Ö 3.) Märkning av textavsnitt: De beskrivna anvisningarna kan vara markerade som i följande exempel. Arbetsmoment som kräver att användaren ingriper: ● Lossa skruven (1) med en skruvmejsel, aktivera spaken (2) ... Allmänna uppräkningar: – Användning av produkten för sport- eller tävlingsändamål Text med extra betydelse: Textavsnitt med extra betydelse markeras med en av följande symboler, för att ytterligare framhäva dem i bruksanvisningen. Text med bildreferens: Bilder som förklarar hur maskinen används finns alldeles i början av bruksanvisningen. Kamerasymbolen kopplar samman bilderna på bildsidorna med motsvarande textavsnitt i bruksanvisningen.

2. Information om denna

bruksanvisning Fara! Risk för olycksfall och allvarliga personskador. Ett visst förhållningssätt är nödvändigt eller bör undvikas. Varning! Risk för personskador. Ett visst förhållningssätt förhindrar möjliga eller sannolika personskador. Var försiktig! Lätta personskador resp. sakskador kan förhindras med ett visst förhållningssätt. Anvisning Information om hur du bättre använder maskinen och undviker möjlig felhantering.

3. Maskinbeskrivning

1 Bygel knivstopp 2 Bygel drivning 3 Gasreglage 4 RM 756 GC, RM 756 GS: Manöverspak 4 RM 756 YC, RM 756 YS: Hastighetsspak 5 Knivkopplingsspak 6 Styrhandtag 7 Skruv höjdinställning av styrhandtag 8 Klipphöjdinställning för varje hjul 9 Stötfångare 10 Tändstiftskontakt 11 Utkastlucka 12 Gräsuppsamlare (tyg) med dammskyddsväv 13 Typskylt med maskinnummer 14 RM 756 GC, RM 756 YC: Bärhandtag

Föreskrifterna för undvikande av olycksfall måste ovillkorligen följas under arbetet med maskinen. Hela bruksanvisningen måste läsas noggrant före den första idrifttagningen. Förvara bruksanvisningen på ett säkert ställe för senare referens. Beakta skötsel- och underhållsanvisningarna i den separata bruksanvisningen för förbränningsmotorn. Dessa säkerhetsåtgärder är viktiga för din säkerhet. Anvisningarna kan dock inte täcka alla situationer. Använd maskinen med sunt förnuft och ansvarsfullt. Tänk på att användaren är ansvarig för skador som drabbar andra personer och deras egendom. Bekanta dig med reglagen och hur maskinen används. Maskinen får endast användas av personer som har läst bruksanvisningen och som känner till hur maskinen ska hanteras. Användaren måste själv se till att få praktiska instruktioner av en fackkunnig person före den första idrifttagningen. Användaren måste av försäljaren eller en annan fackkunnig person få instruktioner om hur maskinen används på ett säkert sätt. Instruktionerna som användaren får bör innehålla information om att man måste vara ytterst försiktig och koncentrerad när man använder maskinen. Det finns alltid kvar en restrisk även om du hanterar maskinen enligt föreskrift. Lämna resp. låna endast ut maskinen inklusive alla tillsatsredskap till personer som redan känner till denna modell och hur den ska hanteras. Bruksanvisningen är en del av maskinen och måste alltid skickas med. Se till att användaren inte har nedsatt fysisk, sensorisk eller mental förmåga att använda maskinen. Om användaren har nedsatt fysisk, sensorisk eller mental förmåga får användaren endast använda den under uppsikt eller efter instruktioner av en ansvarig person. Se till att användaren är myndig eller utbildas i ett yrke under uppsikt enligt nationella regler. Använd endast maskinen om du är utvilad och i god fysisk och psykisk kondition. Om du har problem med hälsan bör du fråga din läkare om du får använda maskinen. Använd inte maskinen om du har druckit alkohol, tagit droger eller medicin som påverkar reaktionsförmågan. Varning – risk för olycksfall! Gräsklipparen är endast avsedd för gräsklippning. Annan användning är inte tillåten och kan vara farlig eller orsaka skador på maskinen. På grund av risken för att användaren ska skadas får gräsklipparen inte användas till följande arbeten (ofullständig uppräkning): – För trimning av buskar, häckar och snår – För klippning av klätterväxter – För skötsel av gräs på takaltaner och i balkonglådor – För hackning och finfördelning av träd- och häckmaterial – För rengöring av gångstigar (suga upp, blåsa bort) – För utjämning av jordhögar, t.ex. mullvadshögar – För transport av klippmaterial, utom i den därför avsedda gräsuppsamlaren Av säkerhetsskäl är varje förändring på maskinen, utom montering av tillbehör som har godkänts av STIHL, otillåten och medför att garantianspråket går förlorat. Information om godkänt tillbehör får du hos din STIHL servande fackhandel. Manipulering av maskinen, som förändrar effekten eller varvtalet på förbränningsmotorn resp. elmotorn, är absolut förbjuden. Föremål, djur eller personer, särskilt barn, får inte transporteras med maskinen. Var extra försiktig vid användning i offentliga anläggningar, parker, idrottsanläggningar, längs vägar och inom jord- och skogsbruk. Släpp maskinen endast när den står på en plan yta och inte kan rulla iväg av sig själv. Varning! Hälsorisk pga vibration! För hög belastning pga vibration kan medföra cirkulationsrubbningar eller nervskador, särskilt hos människor med hjärtbesvär. Ta kontakt med en läkare om det uppträder symtom som kan ha orsakats av vibrationsbelastning. Sådana symtom, som vanligtvis uppträder i fingrarna, händerna eller handlederna, är t.ex. (ofullständig uppräkning): – känselbortfall.

Risk för kvävning! Risk för kvävning om barn leker med förpackningsmaterialet. Håll förpackningsmaterialet borta från barn.0478 111 9937 D - SV

–smärtor. – muskelsvaghet. – missfärgning av huden. – obehagliga krypningar. Håll fast styrhandtaget hårt men avslappnat med båda händerna på avsedda ställen under drift. Planera arbetstiden så att du undviker hög belastning under en längre tidsperiod.

4.2 Tankning – hantering av bensin

Förvara bensinen endast i därför avsedda och testade behållare (dunkar). Skruva alltid fast och dra åt bränsledunkens lock ordentligt. Defekta lock måste bytas ut av säkerhetsskäl. Använd aldrig dricksflaskor eller liknande för att sluthantera eller förvara drivmedel, t.ex. bränsle. Någon, särskilt barn, kan lockas att dricka av innehållet. Håll bensinen borta från gnistor, öppen eld, tändlågor, värmekällor och andra antändningskällor. Rökning förbjuden! Tanka endast utomhus och rök inte vid tankning. Stäng av förbränningsmotorn och låt den svalna före tankning. Öppna tankventilationsskruven innan tanklocket tas bort. Bensin ska fyllas på innan förbränningsmotorn startas. När förbränningsmotorn går eller när maskinen är varm får tanklocket inte öppnas och ingen bensin fyllas på. Fyll inte på för mycket i bränsletanken! Fyll inte på bränsletanken över underkanten på påfyllningsröret, så att bränslet har plats för utvidgning. Beakta dessutom uppgifterna i förbränningsmotorns bruksanvisning. Om bensin har flödat över får förbränningsmotorn inte startas innan det bensindränkta området rengjorts. Försök inte starta motorn innan bensinångorna har dunstat bort (torka bort). Torka alltid upp utspillt bränsle omedelbart. Om bensin har hamnat på kläderna måste de bytas. Stäng tankventilationsskruven och bränslekranen endast för transport och innan maskinen placeras i serviceposition. Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas. Om tanken ska tömmas bör detta ske utomhus.

4.3 Klädsel och utrustning

Använd alltid stadiga skor med räfflad sula under arbetet. Arbeta aldrig barfota eller t.ex. med sandaler. Använd alltid hörselskydd under arbetet med maskinen. Bär alltid kraftiga skyddshandskar och sätt upp långt hår (med schalett, mössa osv.) vid underhåll och rengöringsarbeten samt vid transport av maskinen. Använd lämpliga skyddsglasögon när kniven slipas. Maskinen får endast tas i bruk med långbyxor och åtsittande kläder. Bär aldrig löst sittande kläder som kan fastna i rörliga delar (manöverspak) – inte heller smycken, slips eller schal.

4.4 Transportera maskinen

Använd alltid skyddshandskar, för att förhindra personskador pga skarpa kanter eller mycket varma maskindelar. Transportera inte maskinen med förbränningsmotorn igång. Stäng av förbränningsmotorn, vänta tills kniven har stannat, stäng tankventilationsskruven och bränslekranen samt dra bort tändstiftskontakten före transport. Transportera maskinen endast när förbränningsmotorn är kall. Använd lämpliga lasthjälpmedel (lastramper, lyftanordningar). Tappa inte maskinen. Säkra maskinen och medtransporterade maskindelar (t.ex. gräsuppsamlare) på lastytan med lämpliga fästanordningar av rätt dimension (band, rep osv.). Livsfara! Bensinen är giftig och mycket eldfarlig.207 DEENFRNLITESPTNOFIDAPLSKHUSR SV 0478 111 9937 D - SV Undvik kontakt med kniven när du lyfter eller bär maskinen. Beakta uppgifterna i kapitlet ”Transport”. Där beskrivs hur maskinen ska lyftas resp. bindas fast. (Ö 12.) Beakta regionala lagliga föreskrifter vid transport av maskinen, särskilt när det gäller lastens säkerhet och transport av föremål på lastflak.

Se till att endast personer som känner till bruksanvisningen använder maskinen. Innan maskinen tas i drift ska bränslesystemets täthet kontrolleras, i synnerhet de synliga delarna, exempelvis tanken, tanklocket och slanganslutningarna. Vid otäthet eller skador får förbränningsmotorn inte startas – brandrisk! Låt servande fackhandel reparera maskinen innan den tas i drift igen. Beakta kommunala föreskrifter för driftstider för trädgårdsredskap med förbränningsmotor resp. elmotor. Kontrollera området där maskinen ska användas noggrant och ta bort alla stenar, stockar, ståltrådar, ben och andra främmande föremål som kan kastas upp av maskinen. Hinder (t.ex. stubbar, rötter) kan vara svåra att upptäcka i högt gräs. Markera därför alla i gräsmattan dolda objekt (hinder), som inte kan tas bort, innan maskinen används. Alla defekta samt utslitna och skadade delar ska bytas innan maskinen används. Riskhänvisningar och varningsanvisningar på maskinen som blivit oläsliga eller skadade måste bytas ut. Din STIHL servande fackhandel har nya etiketter och alla nödvändiga reservdelar i lager. Maskinen får endast användas i säkert bruksskick. Kontrollera före varje idrifttagning: – Att maskinen har monterats enligt föreskrift. – Att klippverktyget och hela knivenheten (kniv, fästen, klippaggregathus) är i felfritt skick. Kontrollera särskilt att fastsättningen är säker, att inte skador (hack eller sprickor) eller slitage förekommer. (Ö 11.6) – Att tanklocket är ordentligt fastskruvat. – Att tanken och bränsleledande delar samt tanklocket är i felfritt skick. – Att säkerhetsanordningarna (t.ex. knivbromskoppling, utkastlucka, kåpa, styrhandtag, skyddsgaller) är i felfritt skick och fungerar ordentligt. – Att gräsuppsamlaren är oskadd och komplett monterad. En skadad gräsuppsamlare får inte användas. – Att oljetanklocket är ordentligt fastskruvat. Genomför alla nödvändiga arbeten eller kontakta en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel.

Arbeta aldrig när det finns djur eller personer, särskilt barn, i det farliga området. De inkopplings- och säkerhetsanordningar som installerats på maskinen får inte tas bort eller kringgås. Särskilt knivstoppsbygeln får inte fixeras på styrhandtaget (t.ex. genom att binda fast den). Varning – risk för personskador! Håll händer och fötter borta från roterande delar. Ta aldrig på den roterande kniven. Håll dig alltid borta från utkastöppningen. Säkerhetsavståndet som skapas av styrhandtaget måste alltid följas. Styrhandtaget måste alltid monteras enligt föreskrift och får inte förändras. Maskinen får aldrig tas i bruk med nedfällt styrhandtag. Fäst aldrig föremål på styrhandtaget (t.ex. arbetskläder). Arbeta endast i dagsljus eller bra artificiell belysning. Använd inte maskinen vid regn, åskväder och absolut inte vid risk för blixtnedslag. På våt mark ökar risken för olycksfall (användaren halkar lättare). Var särskilt försiktig pga halkrisken. Undvik om möjligt att använda maskinen på våt mark. Avgaser: Maskinen alstrar giftiga gaser, så snart förbränningsmotorn går. Dessa gaser innehåller giftig kolmonoxid, en färg- och Livsfara pga förgiftning! Sluta arbeta omedelbart vid illamående, huvudvärk, synstörningar (t.ex. mindre synfält), hörselfel, svindel och koncentrationssvårigheter. Dessa symtom kan bl.a. orsakas av för hög avgaskoncentration.0478 111 9937 D - SV

luktlös gas, samt andra skadliga ämnen. Förbränningsmotorn får aldrig tas i bruk i slutna eller dåligt ventilerade utrymmen. Starta: Starta maskinen försiktigt – följ anvisningarna i kapitlet ”Ta maskinen i bruk” (Ö 10.). En startning enligt dessa anvisningar minskar risken för personskador. Risk för personskador! Om startlinan hoppar tillbaka snabbt dras handen och armen mot förbränningsmotorn snabbare än man kan släppa startlinan. Denna kickback kan orsaka benbrott, klämskador och stukningar. Se till att fötterna vid startning alltid befinner sig på ett säkert avstånd från klippverktyget. Kontrollera alltid knivbromskopplingens funktion innan arbetet påbörjas. (Ö 8.) Maskinen får inte tippas när den startas. Koppla alltid från kniven före startning. Aktivera inte drivningens bygel under startning. Starta inte förbränningsmotorn, om utkastkanalen inte är täckt med utkastluckan resp. gräsuppsamlaren. Arbete i sluttningar: Arbeta alltid på tvären och inte på längden i en sluttning. Om användaren förlorar kontrollen vid klippning på längden kan han få den gående maskinen över sig. Var särskilt försiktig när du ändrar riktning i en sluttning. Se alltid till att du står stadigt i sluttningar och undvik att använda maskinen i alltför branta sluttningar. Av säkerhetsskäl får maskinen inte användas i sluttningar med en lutning över 25° (46,6 %). Risk för personskador! 25° stigning motsvarar en vertikal lutning på 46,6 cm vid 100 cm horisontal längd. För att förbränningsmotorn ska smörjas tillräckligt vid användning av maskinen i sluttningar ska även uppgifterna i den bifogade bruksanvisningen för förbränningsmotorn beaktas. Arbetet: Försök inte att kontrollera kniven när gräsklipparen är i bruk. Öppna inte utkastluckan och/eller ta inte bort gräsuppsamlaren förrän kniven står stilla. En roterande kniv kan orsaka personskador. Arbeta bara med gånghastighet – spring inte när du arbetar med maskinen. Om maskinen körs med för hög fart ökar risken för personskador pga snubbling, halkning osv. Var särskilt försiktig när du vänder maskinen eller drar den mot dig. Risk för att snubbla! Var särskilt uppmärksam när maskinen används i närheten av sluttningar, stup, diken och vallar. Se till att hålla ett tillräckligt avstånd till sådana farliga ställen. Kör alltid runt föremål (vattenspridare, stolpar, vattenventiler, fundament, elektriska ledningar osv.) som finns dolda i gräsmattan. Kör aldrig över sådana föremål. Tänk på att klippverktyget fortsätter att gå i några sekunder tills det stannar. Stäng av förbränningsmotorn, låt arbetsverktyget stanna och dra bort tändstiftskontakten: – När du lämnar maskinen resp. när maskinen lämnas utan tillsyn. – Innan du fyller på bränsle. Tanka endast när förbränningsmotorn är kall. Brandrisk! – Innan du tar bort blockeringar eller åtgärdar igentäppningar i utkastkanalen. – Innan du lyfter och bär maskinen. – Innan du transporterar maskinen. – Innan arbeten genomförs på kniven. – Innan maskinen kontrolleras eller rengörs, eller andra arbeten genomförs på den (t.ex. att styrhandtaget fälls ned). – Om du har kört på ett främmande föremål eller om gräsklipparen börjar vibrera kraftigt. Kontrollera i så fall maskinen, särskilt knivenheten (kniv, knivaxel, knivfäste), beträffande skador och genomför nödvändiga reparationer innan du startar och arbetar med maskinen på nytt. Risk för personskador! Håll händer och fötter borta från roterande delar.209 DEENFRNLITESPTNOFIDAPLSKHUSR SV 0478 111 9937 D - SV Koppla från kniven – när du kör eller skjuter maskinen till och från en yta som ska bearbetas – innan maskinen flyttas på en yta utan gräs eller körs på en sådan yta – om maskinen ska tippas när den flyttas eller körs på andra ytor än gräs – innan du ställer in klipphöjden – innan du öppnar utkastluckan eller tar bort gräsuppsamlaren.

4.7 Underhåll och reparationer

Inför rengörings, inställnings, reparations och underhållsarbeten: ● Ställ maskinen på fast och jämn mark. ● Stäng av förbränningsmotorn och låt den svalna. ● Dra bort tändstiftskontakten. Varning – risk för personskador! Håll bort tändstiftskontakten från tändstiftet. En oavsiktlig tändgnista kan leda till brand eller elektriska stötar. En oavsiktlig kontakt mellan tändstiftet och tändstiftskontakten kan leda till att förbränningsmotorn startar av misstag. Låt alltid maskinen svalna före arbeten vid förbränningsmotorn, avgasgrenröret och ljuddämparen. Temperaturen kan bli 80 °C eller högre. Risk för brännskador! Det kan vara farligt att komma i kontakt med motorolja, dessutom får motorolja inte spillas ut. STIHL rekommenderar att en STIHL servande fackhandel fyller på resp. byter motorolja. Rengöring: Hela maskinen måste rengöras noggrant efter arbetet. (Ö 11.1) Stäng tankventilationsskruven och bränslekranen innan maskinen placeras i rengöringsposition. Lossa gräsrester som sitter fast med en träpinne. Rengör gräsklipparens undersida med en borste och vatten. Använd inte högtryckstvätt och rengör inte maskinen under rinnande vatten (t.ex. med en trädgårdsslang). Använd inte aggressivt rengöringsmedel. De kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt. Håll området kring kylöppningarna, kylflänsarna och avgasröret fritt från t.ex. gräs, halm, mossa, löv eller fett, för att förhindra brandrisk. Underhåll: Genomför endast underhåll som beskrivs i denna bruksanvisning. Alla andra arbeten ska utföras av en servande fackhandel. Kontakta alltid en servande fackhandel om du saknar de rätta kunskaperna eller hjälpmedlen. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Använd endast verktyg, tillbehör eller tillsatsredskap, som har godkänts av STIHL för denna maskin eller tekniskt likvärdiga delar. I annat fall föreligger risk för olyckor med personskador eller skador på maskinen som följd. Kontakta en servande fackhandel vid frågor. Egenskaperna på original STIHL verktyg, tillbehör och reservdelar är optimalt anpassade till maskinen och användarens behov. Original STIHL reservdelar identifieras på STIHL reservdelsnumret, texten STIHL och i vissa fall STIHL reservdelsmarkeringen. På små delar kan beteckningen även stå ensam. Av säkerhetsskäl ska bränsleledande komponenter (bränsleledning, bränslekran, bränsletank, tanklock, anslutningar osv.) regelbundet kontrolleras beträffande skador och läckage och bytas ut av en fackman vid behov (STIHL rekommenderar en STIHL servande fackhandel). Se till att varnings- och instruktionsetiketterna alltid är rena och läsbara. Skadade eller förlorade etiketter ska bytas mot nya originalskyltar från din Risk för personskador! Kraftig vibration är oftast en indikation på en störning. Gräsklipparen får absolut inte tas i bruk med en skadad eller böjd vevaxel, eller med en skadad eller böjd kniv. Låt fackpersonal utföra nödvändiga reparationer – STIHL rekommenderar en STIHL servande fackhandel – om du saknar den kunskap som krävs. Risk för personskador pga kniven! Arbetsverktyget börjar rotera när du drar i startlinan vid inkopplad kniv. Se till att du alltid befinner dig, särskilt med händer och fötter, på ett säkert avstånd från kniven när du drar i startlinan.0478 111 9937 D - SV

STIHL servande fackhandel. Se till att den nya delen har samma etiketter när en komponent bytes ut mot en ny del. Arbeten på knivenheten får endast genomföras med tjocka arbetshandskar och kräver yttersta försiktighet. Kontrollera att alla muttrar, bultar och skruvar, särskilt knivskruven, är hårt åtdragna så att maskinen är i säkert bruksskick. Kontrollera hela maskinen och gräsuppsamlaren regelbundet beträffande slitage och skador, särskilt innan förvaring (t.ex. före vinteruppehåll). Utslitna eller skadade delar måste bytas ut omedelbart av säkerhetsskäl, så att maskinen alltid är i säkert bruksskick. Ändra inte förbränningsmotorns grundinställning och övervarva den inte. Om komponenter eller skyddsanordningar har tagits bort för underhåll måste de sättas tillbaka så snart som möjligt och i enlighet med föreskrifterna.

4.8 Förvaring under längre

driftsuppehåll Låt förbränningsmotorn svalna innan maskinen ställs in i ett slutet utrymme. Förvara maskinen med tom tank och öppen tankventilationsskruv samt bränslet i ett låsbart och bra ventilerat utrymme. Se till att maskinen skyddas mot obehörig användning (t.ex. av barn). Förvara aldrig maskinen inomhus med bensin i tanken. Bensinångorna kan komma i kontakt med öppen eld eller gnistor och antändas. Om tanken ska tömmas, t.ex. vid uppställning för vinteruppehåll, bör bränsletanken endast tömmas utomhus (t.ex. genom att köra den tom). Rengör maskinen noggrant innan förvaring (t.ex. vinteruppehåll). Förvara maskinen bara med bortdragen tändstiftskontakt. Förvara maskinen i säkert bruksskick. Parkera maskinen på en plan yta så att den inte kan rulla iväg av sig själv.

Avfall som gammal olja eller bränsle, använt smörjmedel, filter, batterier och liknande förslitningsdelar kan skada människor, djur och miljö och måste därför sluthanteras på ett fackmannamässigt sätt. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. STIHL rekommenderar en STIHL servande fackhandel. Se till att den uttjänta maskinen sluthanteras på ett fackmannamässigt sätt. Gör maskinen obrukbar innan sluthanteringen. Ta bort tändkabeln, töm tanken och tappa av motoroljan, för att förebygga olyckor. Risk för personskador pga kniven! Lämna även en uttjänt gräsklippare aldrig utan tillsyn. Se till att maskinen och särskilt kniven förvaras utom räckhåll för barn.

5. Symbolbeskrivning

Varning! Läs bruksanvisningen före idrifttagning. Risk för personskador! Håll tredje person borta från det farliga området. Risk för personskador! Dra bort tändstiftskontakten före allt arbete på klippverk- tyg, före underhåll och rengöringsarbeten. Risk för personskador! Håll händer och fötter borta från knivarna! Knivenheten fortsätter att rotera några sekunder efter frånkopplingen (motorbroms/knivbroms). Använd hörselskydd under arbetet.211 DEENFRNLITESPTNOFIDAPLSKHUSR SV 0478 111 9937 D - SV Varning – risk för personskador! Håll händer och fötter borta från knivens arbetsområde när förbränningsmotorn går. Hastighetsinställning: Gasreglage: ● Ställ maskinen på vågrät, jämn och fast mark vid alla beskrivna arbeten.

7.1 Montera styrhandtag

RM 756 GC, RM 756 YC: ● 1 Skruva loss skruven (1) och ta bort den tillsammans med brickan (2). Lossa skruvarna (3). ● 2 Skjut in styrhandtaget (4) i handtagsfästet (5) och fäll upp tills det avlånga hålet i styrhandtaget ligger över hålet i kåpan, se samtidigt till att wirarna ligger rätt (se bild). ● 3 Skruva in skruven (1) tillsammans med brickan (2), se samtidigt till att även skyddsplåten (6) skruvas fast. ● 4 Dra åt skruvarna (3) med

Ställ in styrhandtaget på önskad arbetshöjd och håll det så, dra åt skruven (1). ● Kontrollera monteringen: Styrhandtaget måste vara fast monterat, wirarna ligger baktill och på utsidan av styrhandtaget. RM 756 YS, RM 756 YC: Max. hastighet Min. hastighet Choke-läge Startläge Stoppläge Starta förbränningsmotorn, koppla in kniven. Koppla från kniven. Koppla in drivningen.

6. Leveransens omfattning

Pos. Beteckning Antal A Grundmaskin med styrhandtag 1 B Ram gräsuppsamlare 1 C Väv gräsuppsamlare 1 D Lucka gräsuppsamlare 1 E Buntband 2 F Skyddsslang 1 Bruksanvisning 1 Bruksanvisning förbränningsmotor 1 RM 756 GS, RM 756 YS: G Vagnskruv 4

H Låsmutter 4 RM 756 GC, RM 756 YC: I Självgängande skruv 1 J Bärhandtag 1

7. Göra maskinen klar för

användning Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet” (Ö 4.). Pos. Beteckning Antal 30478 111 9937 D - SV

RM 756 GC, RM 756 YC: Montera bärhandtag ● 1 Skjut in bärhandtaget (J) i styrröret med spåret (4) uppåt som bilden visar. ● 2 Skruva in den självgängande skruven (I) och se till att den är placerad i bärhandtagets spår. Åtdragningsmoment:

RM 756 GS, RM 756 YS: ● 1 För in styrhandtagets överdel (1) med de öppna ändarna i styrhandtagets underdelar (2) och håll den så. För in skruvarna (G) utifrån och inåt genom hålen, fäst låsmuttrarna (H) och dra åt med 19 - 27 Nm. ● 2 Ställ in styrhandtaget på önskad arbetshöjd och håll det så, dra åt skruven (3). ● Kontrollera monteringen: Styrhandtagets överdel måste vara fast ansluten till styrhandtagets underdelar, wirarna ligger baktill och på utsidan av styrhandtaget.

7.2 Montera skyddsslang

● Lägg in alla wirar i skyddsslangen (F). ● För in buntbandet (E) genom den översta öppningen i styrhandtagets högra underdel (1) och fäst skyddsslangen (F) med det. ● Fäst skyddsslangen (F) på styrhandtagets högra överdel med buntbandet (E).

7.3 Klipphöjdinställning för varje

hjul Klipphöjden kan ställas in i sex olika lägen för varje hjul med motsvarande spak. Lägsta klipphöjd (1): 25 mm Högsta klipphöjd (6): 90 mm Ställa in klipphöjd: ● Tryck spaken (1) mot hjulet, ställ in önskad position och låt den snäppa in i motsvarande spår. Genomför detta moment på alla 4 hjulen.

7.4 Höjdinställning styrhandtag

Arbetshöjden på styrhandtaget kan ställas in i 3 steg. ● Skruva loss skruven (1). ● Ta tag i styrhandtaget (2) med båda händerna och ställ in önskad arbetshöjd genom att flytta det upp eller ned. ● Skruva fast och dra åt skruven (1).

7.5 Bränsle och motorolja

Motorolja Typen av motorolja som ska användas och oljepåfyllningsmängden finns i förbränningsmotorns bruksanvisning. Under- och överskrid inte rätt oljenivå. Skruva fast oljetankslocket ordentligt före idrifttagning av förbränningsmotorn. Bränsle Använd alltid färskt, miljövänligt bränsle av känt märke: – Blyfri bensin Uppgifter om exakt bränslekvalitet – oktantal finns i förbränningsmotorns bruksanvisning. Uppgifter om bränsletankens volym, se kapitlet ”Tekniska data”. (Ö 17.) Fylla på bränsle ● Öppna tankventilationsskruven (1). ● Skruva loss tanklocket (2). ● Fyll på bränsle (använd en tratt). ● Skruva fast tanklocket (1) igen.

Wirarna måste kontrolleras vid den första idrifttagningen och finjusteras vid behov. (Ö 11.9) Undvik skador på maskinen! Ställ först in klipphöjden på bakhjulen och sedan på framhjulen för att förhindra att maskinen tippar. Se även upp vid inställning på en lägre klipphöjd – maskinens hela vikt ligger på det sista hjulet.

Undvik skador på maskinen! Fyll på motorolja före första start. Använd en lämplig påfyllningstratt vid påfyllning av motorolja resp. vid tankning. Kontrollera oljenivån regelbundet (se förbränningsmotorns bruksanvisning). Öppna tankventilationsskruven (1) och bränslekranen (3) före idrifttagning av förbränningsmotorn.

7.6 Sätta ihop gräsuppsamlare

● Dra gräsuppsamlarens väv (C) över gräsuppsamlarens ram (B). Stagen (1) och handtaget (2) måste befinna sig på vävens utsida. ● Vänd den integrerade plastprofilen (3) över gräsuppsamlarens ram och tryck fast den. Börja med att trycka fast under styrplåten (4) på gräsuppsamlarens ram. ● Fäst luckan (D) först till vänster och sedan till höger på gräsuppsamlarens ram, och låt den sedan snäppa in på båda sidor med ett kraftigt tryck.

gräsuppsamlare Fästa: ● Öppna utkastluckan (1) och håll den så. ● Håll gräsuppsamlaren i handtaget (2) och för in den med styrplåten (3) i utkastschaktet (4). ● Placera hållarna (5) på fästena (6) till vänster och höger mellan maskinen och styrhandtaget, och fäst gräsuppsamlaren med ett försiktigt tryck. ● Släpp utkastluckan (1). Lossa: ● Lyft utkastluckan (1). ● Håll gräsuppsamlaren i handtaget (2) och lossa den. ● Stäng utkastluckan (1). Gräsklipparen är utrustad med en knivbromskoppling (BBC). Det betyder att när kniven kopplas från stannar den inom kort tid, men förbränningsmotorn fortsätter att gå. Bekanta dig med BBC-systemet före den första idrifttagningen, för att undvika personskador eller skador på maskinen. Tvåhandsmanövrering: Kniven kan endast kopplas in enligt följande när förbränningsmotorn går: Tryck knivstoppsbygeln (1) mot styrhandtaget och håll den så, dra sedan upp knivkopplingsspaken (2) med den andra handen och låt den snäppa in. Förhindra överbelastning av knivbromskopplingen En överbelastning kan ske – om klippning sker med full gräsuppsamlare. – om utkastkanalen är igensatt. – om klippning sker i högt gräs och med för hög hastighet. Kniven blockeras, gräset klipps då inte längre och förbränningsmotorn dör. Klipp därför inte med igensatt utkastkanal eller full gräsuppsamlare och anpassa körhastigheten till förhållandena. Använd en bioklippsats (extra tillbehör) vid behov. Arbetsslut Kåpan och förbränningsmotorn ska alltid rengöras från lättantändligt material (gräs, löv osv.) vid arbetets slut för att undvika brandrisk. En vacker och tät gräsmatta får du – om du klipper med låg körhastighet – om du klipper gräsmattan ofta och håller gräset kort – om du inte klipper gräsmattan för kort i varmt och torrt klimat, eftersom den annars bränns sönder av solen och ser mindre tilltalande ut – om du använder en vass kniv – slipa därför kniven regelbundet (servande fackhandel) – om du byter klippriktning regelbundet.

9.1 Användarens arbetsområde

● Av säkerhetsskäl måste användaren uppehålla sig inom arbetsområdet bakom styrhandtaget vid start och när förbränningsmotorn går. Säkerhetsavståndet som skapas av styrhandtaget måste alltid hållas.

Risk för personskador! Av säkerhetsskäl får bygeln aldrig överbryggas, t.ex. genom att bindas fast på styrhandtaget. Kontrollera knivbromskopplingens funktion före varje idrifttagning. (Ö 10.4) Undvik skador på maskinen! Undvik att överbelasta, eftersom detta kan leda till ett högre slitage på knivbromskopplingen och överhettning. (Ö 9.)

● Gräsklipparen får endast hanteras av en ensam person. Andra personer måste hålla sig borta från det farliga området. (Ö 4.)

10.1 Starta förbränningsmotorn

● Kontrollera oljenivån och bränslenivån. (Ö 7.5) ● Öppna tankventilationsskruven (1) och bränslekranen (2). ● Ställ gasreglaget (3) i choke- läge (4) vid kall förbränningsmotor. Ställ gasreglaget (3) i startläget (5) vid varm förbränningsmotor eller vid varmt väder. ● Dra ut startlinan (6) långsamt till dragpunkten och dra sedan kraftigt för att förhindra en rekyl. Låt linan gå tillbaka långsamt så att den kan rullas upp på linskivan. Upprepa startmomentet tills förbränningsmotorn går igång. ● Ställ gasreglaget (3) i startläget (5).

● 1 Tryck död mans greppet (1) mot styrhandtaget och håll det så. ● 2 Dra knivkopplingsspaken (2) bakåt till anslag och låt den snäppa in. ● Håll död mans greppet (1) tryckt under arbetet.

10.3 Koppla från kniv

● 1 Släpp död mans greppet (1). Knivkopplingsspaken (2) lossas och går automatiskt tillbaka till utgångsläget. Kniven kopplas från och stannar, förbränningsmotorn fortsätter att gå.

10.4 Kontrollera knivbromskoppling

(BBC) Innan arbetet påbörjas måste alltid knivbromskopplingens funktion kontrolleras tre gånger: ● Koppla in kniven när förbränningsmotorn går. (Ö 10.2) Den roterande kniven skapar ett tydligt hörbart vindljud. ● Koppla från kniven (släpp knivstoppsbygeln). (Ö 10.3) Knivbromskopplingen kopplar bort kniven från förbränningsmotorns drivning och bromsar den. Detta moment gör så att vindljudet försvinner och får ta max. 3 sekunder. Vid stillastående kniv hörs inget vindljud. Mäta efterlöptid Efterlöptiden motsvarar tiden som det vinande ljudet hörs efter frånkopplingen och den kan mätas med ett stoppur. Om knivbromskopplingen inte fungerar enligt beskrivningen (t.ex. vid för lång efterlöptid eller vindljudet hörs vid frånkopplad kniv) får maskinen inte tas i drift.

10.5 Koppla in drivning

RM 756 YC, RM 756 YS: Gräsklipparna är utrustade med en hydrostatisk växellåda. Hastigheten kan regleras steglöst vid inkopplad drivning. ● Starta förbränningsmotorn. (Ö 10.1)

10. Ta maskinen i bruk

Risk för personskador! Läs noggrant och beakta kapitlet ”För din säkerhet” före idrifttagningen. (Ö 4.)

Risk för personskador! Om startlinan hoppar tillbaka snabbt dras handen och armen mot förbränningsmotorn snabbare än man kan släppa linan. Detta kan orsaka benbrott, klämskador och stukningar. Undvik skador på maskinen! Koppla endast in kniven vid maximalt förbränningsmotorvarvtal och inte i högt gräs. Koppla alltid in den snabbt, för att förhindra onödigt slitage på knivkopplingen.

Risk för personskador! Stäng i så fall av förbränningsmotorn, dra bort tändstiftskontakten och låt utbildad personal utföra den nödvändiga reparationen. STIHL rekommenderar en STIHL servande fackhandel.

DEENFRNLITESPTNOFIDAPLSKHUSR SV 0478 111 9937 D - SV ● 1 Ställ in önskad hastighet med hastighetsspaken (1). STIHL rekommenderar att man kör iväg långsamt och därför väljer en lägre hastighet. ● 2 Dra bygeln för drivning (2) mot styrhandtaget och håll den så. Drivningen kopplas in och gräsklipparen sätts i rörelse framåt. RM 756 GC, RM 756 GS: Gräsklipparen är utrustad med en treväxlad växellåda. De tre växlarna framåt kan läggas i efter behov vid inkopplad drivning. ● Starta förbränningsmotorn. (Ö 10.1) ● 1 Lägg i önskad växel med manöverspaken (1). STIHL rekommenderar att man kör iväg långsamt och därför att man lägger i 1:ans växel. ● 2 Dra bygeln för drivning (2) mot styrhandtaget och håll den så. Drivningen kopplas in och gräsklipparen sätts i rörelse framåt.

10.6 Koppla från drivning

● 1 Släpp bygeln för drivning (1) för att koppla från drivningen.

förbränningsmotorn ● Ställ gasreglaget (1) i stoppläge (2) för att stänga av förbränningsmotorn.

10.8 Gräsuppsamlare (tyg) med

dammskyddsväv På gräsuppsamlarens ovansida finns en dammskyddsväv (1) som förhindrar att fint damm blåses ut uppåt i riktning mot användaren. Mängdindikator: Luftströmmen som skapas av knivens rotation och som ser till att gräsuppsamlaren fylls lyfter upp dammskyddsväven lite i mitten. När gräsuppsamlaren är full minskar luftströmmen och dammskyddsväven sjunker ned på gräsuppsamlaren. Tömma gräsuppsamlaren: ● Koppla från kniven. (Ö 10.3) ● Lossa gräsuppsamlaren. (Ö 7.7) ● Håll gräsuppsamlaren i handtaget (2) och i det fastsydda nylonbandet (3) på baksidan, och töm den. ● Fäst gräsuppsamlaren igen. (Ö 7.7)

11.1 Göra rent maskinen

Underhållsintervall: Efter varje användning En noggrann skötsel skyddar maskinen mot skador och förlänger livslängden. Rikta aldrig en vattenstråle (högtryckstvätt) mot förbränningsmotordelar, tätningar, elektriska komponenter och lagerställen. Detta skulle leda till skador resp. dyra reparationer. Använd inte aggressiva rengöringsmedel. Sådana rengöringsmedel kan skada plast och metall, och kan påverka användningen av din STIHL maskin negativt. Om föroreningar inte går bort med vatten, Drivhastighet: Steglös från 0,5 km/h till 5,5 km/h Drivhastighet: 1:ans växel: 2,5 km/h 2:ans växel: 3,7 km/h 3:ans växel: 5,0 km/h

Risk för personskador! Koppla alltid från kniven före tömning. (Ö 10.3) Tänk på maskinens vikt! En helt fylld gräsuppsamlare kan väga upp till 22 kg. Undvik skador på maskinen! Töm alltid gräsuppsamlaren i tid för att förhindra att utkastkanalen sätts igen. Blockeringar kan stoppa kniven och orsaka onödigt slitage på knivbromskopplingen.

Risk för personskador! Läs noggrant kapitlet ”För din säkerhet” (Ö 4.), särskilt underkapitlet ”Underhåll och reparation” (Ö 4.7), och beakta alla säkerhetsanvisningar före underhåll eller rengöring av maskinen. Dra bort tändstiftskontakten före underhåll och rengöring! 210478 111 9937 D - SV

en borste eller en trasa, rekommenderar STIHL användningen av ett specialrengöringsmedel (t.ex. STIHL specialrengöring). Lossa först fastsittande gräsrester i kåpan och utkastschaktet med en träpinne. Rengöringsposition: ● Ställ maskinen på jämn, fast och vågrät mark. ● Ta bort gräsuppsamlaren. (Ö 7.7) ● Stäng tankventilationsskruven. (Ö 7.5) ● Ställ in den största klipphöjden till vänster och höger på bakhjulen. (Ö 7.3) ● Skruva loss skruven (1) och ta bort den tillsammans med brickan (2). ● Lyft styrhandtaget, tills urtaget (3) ligger över hålet (4) på kåpan. ● Skruva in skruven (1) tillsammans med brickan (2) så hårt att styrhandtaget fixeras stabilt i serviceposition. ● Lyft maskinen framtill, öppna utkastluckan och lägg ned styrhandtaget bakåt. Kontrollera att maskinen står stadigt. Ställ maskinen på alla 4 hjul, montera styrhandtaget i arbetsposition igen och ställ in önskad klipphöjd efter rengöringen.

Hjulens lager är underhållsfria.

11.3 Förbränningsmotor

Underhållsintervall: se förbränningsmotorns bruksanvisning Speciellt viktigt för en lång livslängd är att oljenivån alltid är tillräcklig, att motorolje- och luftfilter bytes ut regelbundet, och att de rekommenderade oljebytesintervallen följs. Information om motorolja och oljepåfyllningsmängd finns också i förbränningsmotorns bruksanvisning. Kylflänsarna måste alltid hållas rena, för att garantera en tillräcklig kylning av förbränningsmotorn.

RM 756 YC, RM 756 YS: Underhållsintervall: var 1000:e driftstimme/ minst en gång om året Endast utbildad personal får genomföra underhåll på den hydrostatiska växellådan. STIHL rekommenderar en STIHL servande fackhandel. RM 756 GC, RM 756 GS: Den 3-växlade växellådan är underhållsfri.

11.5 Underhåll av knivbromskoppling

Underhållsintervall: varje år Knivbromskopplingen är utsatt för normalt slitage. Endast utbildad personal får genomföra underhåll på den. STIHL rekommenderar en STIHL servande fackhandel.

11.6 Kontrollera knivslitage

Underhållsintervall: Före varje användning Kontroll ● Placera maskinen i rengöringsposition. (Ö 11.1) ● Rengör kniven (1) och kontrollera om den har hack eller sprickor. ● Kontrollera knivtjockleken A på olika ställen med ett skjutmått (2). ● Mät knivbredden på ställena B och C till vänster och höger om kniven som bilden visar. Slitagegränser: Knivtjockleken A måste vara minst 2,5 mm på varje ställe. Knivbredden måste vara minst 80 mm på ställe B och minst 55 mm på ställe C. Om inte den bifogade kniven har monterats på gräsklipparen, utan t.ex. bioklippkniven som finns att få som tillbehör, gäller en annan slitagegräns. Undvik skador på maskinen! Rengör kåpan, alla skydd och området kring förbränningsmotorn samt kniven särskilt noggrant. Risk för personskador! Kniven slits ut olika mycket beroende på var den används och under hur lång tid. Om maskinen används på sandig mark resp. ofta under torra förhållanden utsätts kniven för kraftigare påfrestningar och slits ut mycket snabbare. En utsliten kniv kan gå av och orsaka allvarliga personskador. Följ därför alltid anvisningarna om underhåll av kniven. Risk för personskador! Beakta säkerhetsanvisningarna i kapitlet ”För din säkerhet”. (Ö 4.7)

11.7 Demontera och montera

kniv Demontering ● Placera maskinen i rengöringsposition. (Ö 11.1) ● Håll fast kniven (1) och lossa knivskruven (2). ● Ta bort knivskruven (2), låsbrickan (3) och kniven (1). Montering ● Rengör knivens anliggningsyta och knivfästet. ● Säkra knivskruven med Loctite 243. ● Placera kniven (1) på knivfästet (4) som bilden visar. ● Placera låsbrickan (3) som bilden visar och dra åt den med knivskruven (2) med 60 - 65 Nm.

Om klippresultatet försämras med tiden är antagligen kniven slö. Följande punkter ska beaktas vid slipning: ● Demontera kniven. (Ö 11.7) ● Kyl kniven under slipningen, t.ex. med vatten. Blåfärgning får inte uppstå, eftersom detta försämrar knivens hållfasthet. ● Slipa kniven jämnt, för att förhindra vibration pga obalans. ● Eggvinkeln på 30° måste beaktas. ● Beakta slitagegränsen vid slipning. ● Ta bort graden vid behov.

11.9 Underhåll av wirar

Endast utbildad personal får genomföra underhåll på gaswiren. STIHL rekommenderar en STIHL servande fackhandel. Ställa in wire knivbromskoppling Underhållsintervall: efter behov Wiren måste ställas in – om kniven står stilla efter inkopplingen – om inkoppling endast fungerar med tidsfördröjning – om varvtalet på den inkopplade kniven minskar under klippning. Ställa in wiren ● Lossa muttern (1) och spänn wiren (2) med muttern (3). Dra sedan åt muttern (1) igen. Kontroll Den korrekta inställningen kontrolleras genom mätning av fjäderlängden. ● 1 Mät längden på den lossade fjädern (4) med ett skjutmått. ● Koppla in kniven – starta inte förbränningsmotorn. (Ö 10.2) ● 2 Mät längden på den spända fjädern (4). Längdskillnad: minst 3 mm ● Ställ in wiren på nytt vid behov. Ställa in wire för drivning Hydro RM 756 YC, RM 756 YS Underhållsintervall: Före första idrifttagning och efter behov Wiren måste ställas in: – Innan maskinen tas i bruk första gången. – Om den maximala körhastigheten inte uppnås. – Om drivningen är inkopplad permanent. Det betyder att gräsklipparen sätts i rörelse oavsiktligt när startlinas dras ut, fastän drivningens bygel inte aktiveras. Ställa in wiren ● Dra bak hastighetsspaken (1) helt. ● Lossa muttrarna (2, 3) så att wiren (4) lösgörs. Risk för personskador! Använd alltid skyddshandskar. Undvik skador på maskinen! Kniven måste bytas ut om hack eller sprickor är synliga eller när slitagegränsen (Ö 11.6) har uppnåtts. Risk för personskador! Det föreskrivna åtdragningsmomentet måste följas. Låsbrickan (3) måste bytas ut vid varje knivmontering. Knivskruven (2) måste bytas ut vid varje knivbyte.

Om kniven inte kopplas in ordentligt fastän wiren är korrekt inställd måste knivbromskopplingen kontrolleras av en servande fackhandel. STIHL rekommenderar en STIHL servande fackhandel. 250478 111 9937 D - SV

● Starta förbränningsmotorn. (Ö 10.1) ● Dra drivningens bygel mot styrhandtaget och håll den så. (Ö 10.5) ● Spänn wiren (4) med muttern (3) tills drivningen aktiveras. Därefter släpper du drivningens bygel, stänger av förbränningsmotorn och drar åt muttern (2). ● Kontroll: När bygeln för drivning inte används är wiren lätt spänd och maskinen kan dras tillbaka – hjulen blockeras inte. Ställa in manöverspakens wire RM 756 GC, RM 756 GS Underhållsintervall: Efter behov Wiren måste ställas in: – Om de enskilda växlarna inte kan läggas i. Ställa in wiren ● Spänn wiren (1) på styrhandtagets undersida med hjälp av de båda muttrarna (2, 3) så att alla tre växlarna kan läggas i korrekt. Ställa in drivningens wire RM 756 GC, RM 756 GS Underhållsintervall: Efter behov Wiren måste ställas in: – Om drivningen inte startar när bygeln för drivning är aktiverad. – Om drivningen är inkopplad permanent. Det betyder att gräsklipparen sätts i rörelse oavsiktligt när startlinas dras ut, fastän drivningens bygel inte aktiveras. Kontrollera wirens spänning:

1. Lägg i 3:ans växel och dra i startlinan –

gräsklipparen drivs inte.

2. Dra bygeln för drivning mot

styrhandtaget och håll den så, dra i startlinan – gräsklipparen drivs. Ställa in wire: ● Spänn wiren (1) på styrhandtagets undersida med hjälp av de båda muttrarna (2, 3) så att drivningen startar när bygeln för drivning är ca halvvägs.

11.10 Förvaring och uppställning

(vinteruppehåll) Förvara maskinen i ett torrt, slutet och dammfritt utrymme. Se till att den förvaras utom räckhåll för barn. Åtgärda ev. störningar innan förvaring. Maskinen måste alltid vara i säkert bruksskick. Töm bränsletanken och förgasaren innan förvaring (t.ex. genom att köra den tom). Beakta dessutom följande punkter vid en längre tids uppställning av maskinen (vinteruppehåll): ● Rengör noggrant alla yttre delar på maskinen. ● Olja resp. fetta in alla rörliga delar. ● Skruva loss tändstiftet (se förbränningsmotorns bruksanvisning) och fyll på ca 3 cm³ motorolja i förbränningsmotorn genom tändstiftshålet. Dra runt förbränningsmotorn några varv utan tändstift (dra i startlinan). ● Skruva i tändstiftet igen (se förbränningsmotorns bruksanvisning). ● Byt olja (se förbränningsmotorns bruksanvisning).

12.1 Binda fast maskinen

Transportera alltid maskinen på en ren och plan lastyta, och stående på alla 4 hjulen. ● Säkra maskinen med lämpliga fästanordningar så att den inte kan välta. Fäst rep resp. band i styrhandtagets underdel (1) och på stötfångaren (2).

12.2 Lyfta eller bära maskinen

Lyft eller gräsklipparen alltid med två man. Alla modeller: ● Håll gräsklipparen i stötfångaren (1) och i handtaget (2) och lyft den. RM 756 GC, RM 756 YC – extra bärvariant: ● Dra ut bärhandtaget (3) till anslag ur styrhandtagets underdel.

Risk för personskador! Drivningens wire måste vara rätt inställd vid arbete med maskinen. Brandrisk! Håll tändstiftskontakten borta från tändstiftshålet pga antändningsrisken.

Risk för personskador! Läs noggrant och beakta kapitlet ”För din säkerhet”, särskilt kapitlet ”Transportera maskinen” före transport. (Ö 4.4)

DEENFRNLITESPTNOFIDAPLSKHUSR SV 0478 111 9937 D - SV ● Höger: Håll gräsklipparen i stötfångaren (1) och i handtaget (2) och lyft den. Vänster: Håll gräsklipparen i stötfångaren (1) och i bärhandtaget (3) och lyft den. ● Skjut in bärhandtaget (3) till anslag i styrhandtagets underdel efter transporten. Gräsklipp hör inte hemma bland soporna, utan bör komposteras. Förpackningar, maskin och tillbehör är tillverkade av återvinningsbart material och ska sluthanteras därefter. Sorterad och miljövänlig sluthantering av materialrester gagnar återanvändningen av återvinningsbart avfall. Därför ska maskinen lämnas till materialinsamlingen efter att dess normala livslängd har uppnåtts. Beakta uppgifterna i kapitlet ”Sluthantering” (Ö 4.9) vid sluthanteringen. Kontakta en återvinningsstation eller en servande fackhandel för mer information om hur avfallsprodukter ska sluthanteras på ett fackmannamässigt sätt. Viktiga anvisningar för underhåll och skötsel av produktgruppen Bensindriven gräsklippare (STIHL RM) STIHL avsäger sig allt ansvar för sak- och personskador som har uppkommit till följd av att anvisningarna i bruksanvisningen ej har beaktats, särskilt vad gäller säkerhet, handhavande och underhåll, eller som har orsakats av att ej godkända påbyggnadsdetaljer eller reservdelar har använts. Beakta följande viktiga anvisningar för att förhindra skador eller överdrivet slitage på din STIHL maskin:

1. Förslitningsdelar

Många av STIHL maskinens delar är utsatta för normalt slitage även om den används i enlighet med anvisningarna och måste bytas ut i tid beroende på användningens typ och längd. Hit hör bl.a.: –Kniv – Gräsuppsamlare (tyg) –Kilrem –Skyddslister –Däck – Insats utkastkanal

2. Följ alltid anvisningarna i denna

bruksanvisning Användning, underhåll och förvaring av STIHL maskinen måste ske omsorgsfullt, på det sätt som beskrivs i denna bruksanvisning. Användaren är själv ansvarig för alla skador som orsakas av att säkerhets-, användnings- och underhållsanvisningarna ej beaktas. Detta gäller särskilt vid – förändringar på produkten som inte har godkänts av STIHL. – användning av drivmedel som inte har godkänts av STIHL (smörjmedel, bensin och motorolja, se förbränningsmotortillverkarens uppgifter) – användning av verktyg eller tillbehör på maskinen, som inte är godkända, inte är lämpliga eller är kvalitativt mindervärdiga. – ej avsedd användning av produkten. – användning av produkten för sport- eller tävlingsändamål. – följdskador som orsakas av att produkten har använts med defekta komponenter.

Alla arbeten som beskrivs i avsnittet ”Underhåll” måste genomföras regelbundet. Om användaren inte kan genomföra detta underhåll själv ska det utföras av en servande fackhandel. STIHL rekommenderar att underhåll och reparationer endast utförs av en STIHL servande fackhandel. En STIHL servande fackhandel får regelbundna erbjudanden om vidareutbildning och innehar teknisk information. Om dessa arbeten inte utförs föreligger risk för skador som användaren är ansvarig för. Hit räknas bl.a.: – Korrosions- och andra följdskador orsakade av felaktig förvaring – Skador på maskinen pga att reservdelar av sämre kvalitet har använts – Skador pga att underhåll inte genomförts inom rätt tid eller har genomförts på ett felaktigt sätt resp. pga att underhåll och reparation ej har utförts av en servande fackhandel

14. Minimera slitage och

förhindra skador0478 111 9937 D - SV

gräsklippare STIHL RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS STIHL Tirol GmbH Hans Peter Stihl-Straße 5 6336 Langkampfen Österrike förklarar på eget ansvar att – Typ: gräsklippare – Fabrikat: STIHL – Typ: RM 756.0 GC, RM 756.0 GS, RM 756.0 YC, RM 756.0 YS – Klippbredd: 54 – Modellnummer: 6378 motsvarar de gällande bestämmelserna i riktlinjen 2000/14/EC, 2006/42/EC, 2014/30/EU och 2011/65/EU samt är utvecklad och tillverkad enligt följande normer, vars version var giltig vid respektive produktionsdatum: EN ISO 5395-1, EN ISO 5395-2, EN 14982. Deltagandes namn och adress: TÜV Rheinland LGA Products GmbH Tillystraße 2 90431 Nürnberg, DE Bestämningen av den uppmätta och garanterade ljudnivån har utförts enligt riktlinjen 2000/14/EC, bilaga VIII. – Uppmätt ljudnivå: 97,4 dB(A) – Garanterad ljudnivå: 98 dB(A) Tekniska underlag förvaras hos STIHL Tirol GmbH. Tillverkningsår och maskinnummer finns på gräsklipparen. Langkampfen, 02.01.2021 STIHL Tirol GmbH stf. Matthias Fleischer, områdeschef inom forskning och utveckling stf. Sven Zimmermann, områdeschef inom kvalitet

15. Vanliga reservdelar

Fästena för kniven (knivskruv, låsbricka) måste bytas ut vid knivbyte resp. knivmontering. Reservdelar finns att få hos en STIHL servande fackhandel.

RM 756.0 GC/RM 756.0 GS/RM 756.0 Y C/RM 756.0 YS Modellnummer 6378 Förbränningsmotor, typ 4-takts förbränningsmo- tor Tillverkare Kawasaki Typ

REACH är en EG-förordning för registrering, bedömning och godkännande av kemikalier. Information om uppfyllandet av REACH- förordningen (EG) nr 1907/2006 finns på www.stihl.com/reach. Störning: Förbränningsmotorn startar inte Möjlig orsak: – Gasreglaget står på stoppläge – Choken är inte aktiverad – Inget bränsle i tanken – Dåligt, smutsigt eller gammalt bränsle i tanken – Dålig bränsletillförsel – Tändstiftet sotigt eller skadat – Fel elektrodavstånd – Tändstiftskontakten bortdragen från tändstiftet – Förbränningsmotorn är ”sur” pga flera startförsök – Luftfiltret är smutsigt – Gasreglagets wire är defekt (t.ex. knäckt) Åtgärd: – Placera gasreglaget i choke-läge resp. i startläge (Ö 10.1) – Placera gasreglaget i choke-läge (Ö 10.1) – Fyll på bränsle (Ö 7.5) – Rengör bränslesystemet och förgasaren, använd alltid färskt bränsle av känt märke @, #, (Ö 7.5) – Kontrollera bränsleledningen @, # – Rengör eller byt tändstiftet @ – Ställ in elektrodavståndet # – Fäst tändstiftskontakten, kontrollera anslutningen mellan tändkabeln och kontakten. # – Skruva ut tändstiftet och låt det torka, placera gasreglaget i STOP-läge och dra i startlinan flera gånger med borttaget tändstift, skruva in tändstiftet och fäst tändstiftskontakten. @ – Rengör/byt ut luftfiltret @ – Reparera Gasreglagets wire # Störning: Svårstartad eller förbränningsmotorns effekt för svag Möjlig orsak: – Klippning med för låg klipphöjd resp. med för hög hastighet – Vatten i bränsletank och förgasare, förgasaren igensatt – Bränsletanken smutsig – Luftfiltret smutsigt – Tändstiftet sotigt Åtgärd: – Anpassa klipphöjden resp. sänk hastigheten – Töm bränsletanken, rengör bränsleledningen och förgasaren # – Rengör bränsletanken # – Rengör/byt ut luftfiltret @, # Åtdragningsmoment knivskruv 60 - 65 Nm Hjul-ø fram 207 mm Hjul-ø bak 232 mm Fyllvolym gräsuppsamlare 80 l Klipphöjd 25 - 90 mm Angivet vibrationsvärde enligt EN 12096: Uppmätt värde a

Mätning enligt EN ISO 5395-2, EN 20643 Enligt 2000/14/EC / S.I. 2001/1701: Garanterad ljudnivå

Ljudtrycksnivå på arbetsplats L

2 dB(A) L/B/H 176/59/116 cm RM 756.0 GC Hjuldrivning bakhjul 3 V (3-växlad) Vikt 60 kg RM 756.0 GS Hjuldrivning bakhjul 3 V (3-växlad) Vikt 60 kg RM 756.0 YC Hjuldrivning bakhjul hydrostatisk väx- ellåda, steglös Vikt 61 kg RM 756.0 GC/RM 756.0 GS/RM 756.0 Y C/RM 756.0 YS RM 756.0 YS Hjuldrivning bakhjul hydrostatisk väx- ellåda, steglös Vikt 60 kg

– Rengör tändstiftet # Störning: Förbränningsmotorn dör under drift Möjlig orsak: – Bränslekranen stängd – Tankventilationsskruven stängd – Knivbromskopplingen överbelastad Åtgärd: – Öppna bränslekranen (Ö 10.1) – Öppna tankventilationsskruven (Ö 10.1) – Rengör utkastkanalen, töm gräsuppsamlaren (Ö 9.) Störning: Ingen drivning när man aktiverar drivningens bygel Möjlig orsak: – Drivningens wire är felinställd – Drivningens wire defekt (t.ex. knäckt) – Kilremmen utsliten Åtgärd: – Kontrollera inställningen (Ö 11.9) –Byt ut wiren # – Byt ut kilremmen # Störning: Förbränningsmotorn blir mycket varm Möjlig orsak: – För låg oljenivå i förbränningsmotorn – Kylflänsarna smutsiga Åtgärd: – Fyll på motorolja och byt ut vid behov

– Rengör kylflänsarna (Ö 11.3) Störning: Oren klippning, gräsmattan blir gul Möjlig orsak: – Kniven är slö eller utsliten – Gånghastigheten är för hög i förhållande till klipphöjden – Förbränningsmotorns varvtal är för lågt Åtgärd: – Slipa eller byt ut kniven (Ö 11.6) – Reducera gånghastigheten och/eller välj rätt klipphöjd (Ö 9.), (Ö 7.3) – Ställ gasreglaget i startläge (Ö 10.1) Störning: Utkastkanalen igensatt Möjlig orsak: – Kniven är utsliten – Klippning i för högt eller för fuktigt gräs – Förbränningsmotorns varvtal är för lågt Åtgärd: – Byt ut kniven (Ö 11.6) – Anpassa klipphöjden och klipphastigheten till rådande klippförhållanden (Ö 9.), (Ö 7.3) – Ställ gasreglaget i startläge (Ö 10.1) Störning: Kraftig vibration under drift Möjlig orsak: – Knivenheten defekt – Kniven obalanserad – Förbränningsmotorfästet löst Åtgärd: – Kontrollera kniven, knivaxeln och knivskruven, dra åt knivskruven (Ö 11.7) – Slipa/byt ut kniven (Ö 11.8) – Dra åt förbränningsmotorns fästskruvar

Störning: Bensin rinner ut ur tanklocket vid placering i rengöringsposition Möjlig orsak: – Tankventilationsskruven har stängts för hårt Åtgärd: – Byt ut tanklocket #

19.1 Överlämningsbekräftelse

19.2 Servicebekräftelse

Överlämna denna bruksanvisning till din STIHL servande fackhandel vid underhåll. Denna bekräftar i de förtryckta fälten att servicearbetena har genomförts.

DEENFRNLITESPTNOFIDAPLSKHUSR SV 0478 111 9937 D - SV Service utförd den Datum för nästa service0478 111 9937 D - SV
