INSTRUKCJA OBSŁUGI POWDP25230 PowerPlus

1 PRZEZNACZENIE....3

2 PRZEGLĄD KOMPONENTÓW (RYC. A)....3

3 SPIS CZEŚCI....3

4 SYMBOLE 4

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI 4

5.1 Miejsce użytkowania....4

5.2 Bezpieczeństwo elektryczne 4

5.3 Bezpieczeństwo osobiste....5

5.4 Użytkowanie i konserwacja elektronarzędzi....5

5.5 Serwis....6

6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA PIŁ TARCZOWYCH....6

7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK ......8

8.1 Wskazania ładowania (ryc. 1)....9

8.2 Wyjmowanie/wkładanie akumulatora (ryc. 2)....9

8.3 Wskaźnik pojemności akumulatora (ryc. 3)....9

9 REGULACJE....10

9.1 Wymiana tarczy piły (ryc. 4)....10

9.2 Regulacja głębokości cięcia (ryc. 5)....10

9.3 Ustawianie kąta ukosu (ryc. 6)....10

9.4 Montowanie ogranicznika równoległego (ryc. 7) 10

10 OBSŁUGA....10

10.1 Instrukcja użytkowania....10

10.2 Włączanie/wyłączanie (ryc. 8)....11

10.3 Odciąg pyłu 11

POWERPLUS HIGH QUALITY TOOLS

POWDP25230 PL

10.4 Cięcie poprzeczne....11
10.5 Cięcie z nachyleniem....11
10.6 Światło robocze LED....11
11 CZYSZCZENIE I KONSERWACJA 12
11.1 Czyszczenie....12
11.2 Smarowanie....12
12 PARAMETRY TECHNICZNE....12
13 HALAS....12
14 SERWIS....12
15 PRZECHOWYWANIE....13
16 GWARANCJA 13
17 ŚRODOWISKO NATURALNE....14
18 DEKLARACJA ZGODNOŚCI 14

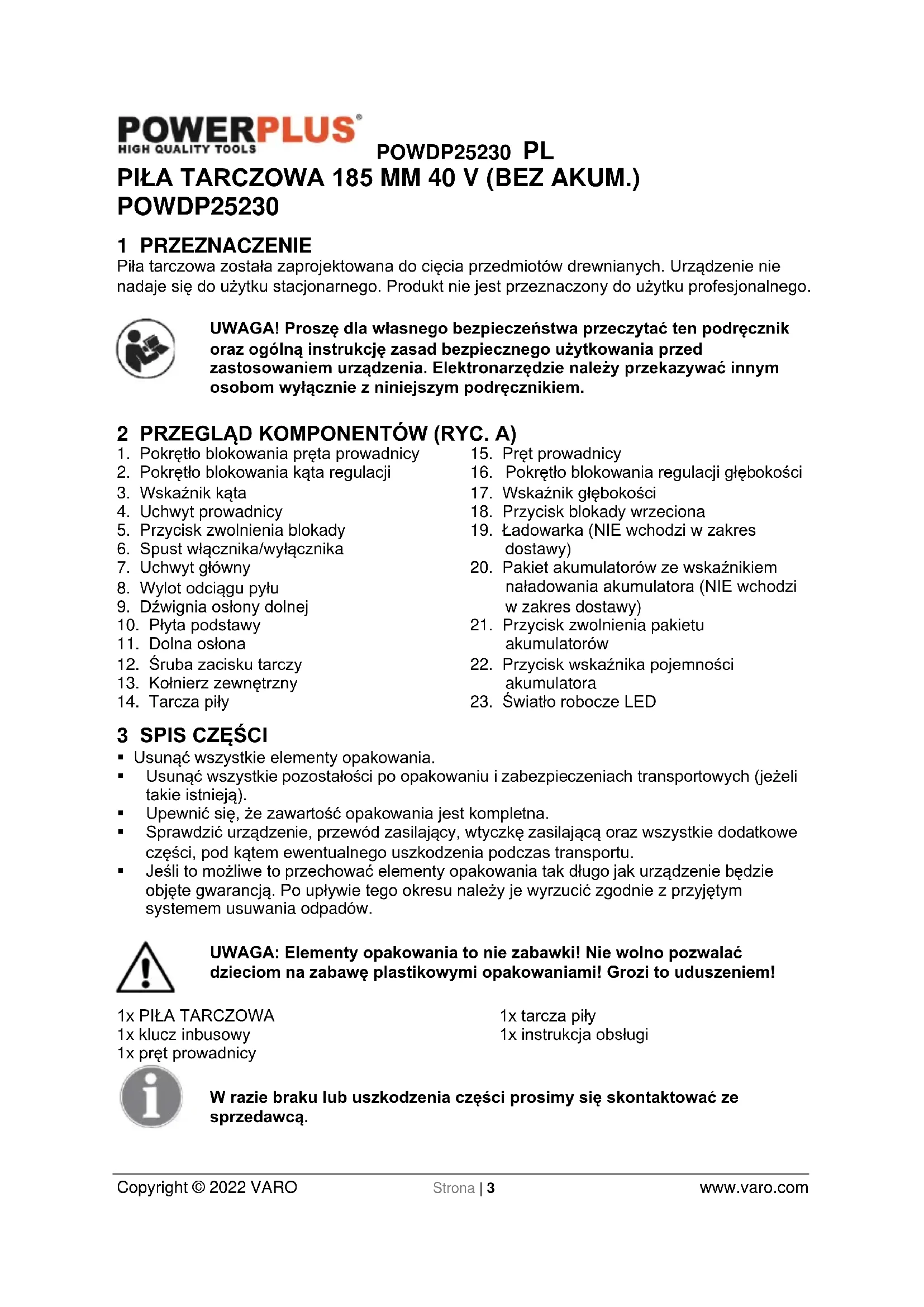

PIŁA TARCZOWA 185 MM 40 V (BEZ AKUM.)

POWDP25230

1 PRZEZNACZENIE

Piła tarczowa została zaprojektowana do cięcia przedmiotów drewnianych. Urządzenie nie nadaje się do użytku stacjonarnego. Produkt nie jest przeznaczony do użytku profesjonalnego.

UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

2 PRZEGLĄD KOMPONENTÓW (RYC. A)

1. Pokrętło blokowania pręta prowadnicy
2. Pokrętło blokowania kąta regulacji
3. Wskaźnik kąta
4. Uchwyt prowadnicy
5. Przycisk zwolnienia blokady
6. Spust włącznika/wyłącznika
7. Uchwyt główny
8. Wylot odciągu pyłu
9. Dźwignia osłony dolnej
10. Płyta podstawy
11. Dolna osłona
12. Śruba zacisku tarczy
13. Kołnierz zewnętrzny

14. Tarcza piły

15. Pręt prowadnicy

16. Pokrętło blokowania regulacji głębokości
17. Wskaźnik głębokości
18. Przycisk blokady wrzeciona
19. Ładowarka (NIE wchodzi w zakres dostawy)
20. Pakiet akumulatorów ze wskaźnikiem naładowania akumulatora (NIE wchodzi w zakres dostawy)
21. Przycisk zwolnienia pakietu akumulatorów
22. Przycisk wskaźnika pojemności akumulatora
23. Światło robocze LED

3 SPIS CZEŚCI

• Usunąć wszystkie elementy opakowania.
• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).
  ■ Upewnić się, że zawartość opakowania jest kompletna.
• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

UWAGA: Elementy opakowania to nie zabawki! Nie wolno pozwalać dzieciom na zabawę plastikowymi opakowaniami! Grozi to uduszeniem!

1x PIŁA TARCZOWA

1x klucz inbusowy

1x pręt prowadnicy

1x tarcza piły

1x instrukcja obsługi

W razie braku lub uszkodzenia części prosimy się skontaktować ze sprzedawcą.

POWDP25230 PL

4 SYMBOLE

W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:

	Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.		Spełnia niezbędne wymogi określone w dyrektywach europejskich.
	Uważnie przeczytać instrukcje.		Klasa II – urządzenie jest podwójnie izolowane, dlatego przewód uziemiający nie jest konieczny (tylko dla ładowarki).
	Nie wolno wystawiać ładowarki i pakietu akumulatorów na działanie wody.		Temperatura otoczenia maks. 40 °C (tylko dla akumulatora).
	Nie wolno palić pakietu akumulatorów lub ładowarki.		Akumulatora i ładowarki używać wyłącznie w pomieszczeniu.
	Stosować środki ochrony słuchu.		W warunkach zapylenia stosować maskę.
	Obowiązkowe stosowanie ochrony wzroku.

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie” odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

Zawsze sprawdzać, czy parametry zasilania odpowiadają napięciu określonełu na tabliczce znamionowej.

- Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do elektronarzędzi z uziemieniem. Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.

POWDP25230 PL

• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.
• Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.
• Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-pradowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

• Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
  Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
• Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „wł.” grozi wypadkami.
• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
• Nie wychylać się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowage. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuaciach.
• Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zapłatać się w ruchome części.
• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

- Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.

- Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzedzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

- Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszaia ryzyko niezamierzonego uruchomienia elektronarzędzia.

- Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

POWDP25230 PL

• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.
• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzedia j zmniejszaja prawdopodobieństwo zakleszczenia.
• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

5.5 Serwis

- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA PIŁ TARCZOWYCH

• Upewnić się, że wszystkie elementy chroniące tarcze piły są w doskonałym stanie.
• Upewnić się, że tarcza piły jest doskonale chroniona. Szczególnie przestrzegać poniższych zaleceń:

– Nigdy nie wolno blokować osłony tarczy piły. Przed ponownym użyciem narzędzia usunąć zakleszczenia osłony tarczy piły.

– Przed ponownym użyciem narzędzia wymienić uszkodzoną sprężynę napinającą.
– Nie wolno nigdy usuwać klina rozdzielającego. Odległość między uzebioną obręczą a klinem rozdzielającym powinna wynosić maksymalnie 5 mm. Różnica wysokości między klinem rozdzielającym a uzebioną obręczą powinna wynosić maksymalnie 5 mm.

• Nie wolno stosować tarcz pił wykonanych ze stali szybkotnacej (HSS).
• Nie wolno stosować wygiętych, zdeformowanych lub w inny sposób uszkodzonych tarcz pił.
• Nie wolno stosować tarcz pił, które nie spełniają wymagań określonych w niniejszej instrukcji.
• Przed cięciem usunąć z przedmiotu obrabianego wszystkie gwoździe i przedmioty metalowe.
• Nigdy nie wolno rozpoczynać cięcia zanim piła nie uzyska pełnej prędkości.
• Pewnie przymocować przedmiot obrabiany. Nie wolno nigdy próbować ciąć bardzo małych przedmiotów.
• Po wyłączeniu urządzenie można odłożyć dopiero, kiedy tarcza piły się całkowicie zatrzyma.
• Nigdy nie próbować zwalniać tarczy piły przez wywieranie nacisku na jej bok.
• Przed wykonaniem konserwacji zawsze należy odłączyć urządzenie od zasilania.
• Ręce trzymać z dala od miejsca cięcia i tarczy. Drugą rękę trzymać na uchwycie pomocniczym lub na obudowie silnika. Jeżeli obie ręce trzymają piłę nie zostaną ucięte przez tarcze.
• Nie wolno sięgać pod przedmiot obrabiany. Oślona nie chroni przed tarczą znajdująca się poniżej przedmiotu obrabianego.
• Dostosować głębokość cięcia do grubości przedmiotu obrabianego. Mniej niż pełny ząb tarczy piły powinien być widoczny pod przedmiotem obrabianym.
• Nigdy nie wolno trzymać ciętego przedmiotu rękoma lub opierać na swoich nogach. Przymocować przedmiot obrabiany do stabilnej podstawy. Ważne jest prawidłowe

POWDP25230 PL

podparcie przedmiotu obrabianego celem redukcji ekspozycji ciała, wygięcia tarczy lub uniknięcia utraty kontroli.

- Podczas pracy elektronarzędzie wolno chwytać tylko za izolowane powierzchnie chwytowe, ponieważ narzędzie tnące może się zetknąć z ukrytymi przewodami. Kontakt z przewodem pod napięciem może spowodować, że nieosłonięte części metalowe elektronarzędzia znajdują się pod napięciem, co może spowodować porażenie operatora pradem elektrycznym.

- Do cięcia wzdłużnego zawsze stosować prowadnicę piły tarczowej wzdłużnej lub prowadnicę z kątownika. Poprawia to dokładność cięcia i redukuje możliwość wygięcia tarczy.

- Zawsze należy stosować tarcze o odpowiedniej wielkości i kształcie. Tarcze nie pasujące do elementów mocujących piły będą pracować mimośrodowo, powodując zagrożenie utrata kontroli.

- Nigdy nie wolno używać uszkodzonych lub niewłaściwych podkładek lub śrub tarczy piły. Podkładki i śruby tarczy piły zostały specjalne zaprojektowane dla danej piły celem zapewnienia optymalnych osiągów i bezpiecznej pracy.

- Pewnie trzymaj pilarkę obiema rękami w taki sposób, który pozwoli Ci wytrzymać siłę odbicia. Ustaw się po dowolnej stronie tarczy tnącej; nigdy nie stawaj w jednej linii z tarczą. "Odbicie" może spowodować odskoczenie pilarki do tyłu, ale operator stosujący odpowiednie środki ostrożności jest w stanie utrzymać elektronarzedzie.

- W przypadku blokowania się tarczy tnącej, a także przy przerywaniu cięcia z jakiejkolwiek przyczyny, wciśnij wyłącznik i nieruchomo przytrzymaj tarczę tnącą w materiale do całkowitego ustania jej obrotów. Nie próbuj usuwać pilarki z ciętego przedmiotu ani pociągać jej do tyłu dopóki tarcza tnąca się obraca lub dopóki istnieje ryzyko „odbicia”. Wyjaśnii przyczyne unieruchomienia tarczy tnacej i zastosui odpowiednie środki zaradcze.

- Uruchamiając ponownie pilarkę w ciętym materiale ustaw tarczę tnącą w środku rzazu i upewnij się, czy jej zęby nie są zaczepione o materiał. Zablokowana tarcza tnąca może się unieść lub odkoczyć od ciętego przedmiotu po ponownym uruchomieniu pilarki.

- Zawsze podpieraj duże płyty, by zminimalizować ryzyko ściśnięcia i „odbicia” tarczy tnącej. Duże płyty mogą się uginać pod własnym ciężarem. Podpory należy umieścić po obu stronach płyty, w pobliżu linii ciecia oraz przy krawędzi płyty.

- Używanie tępych lub uszkodzonych tarcz tnących jest zabronione. Nienaostrzone lub nieprawidłowo zamontowane tarcze tnące wykonują wąski rzaz, powodujący nadmierne tarcie, blokowanie tarczy i „odbicie”.

Dźwignie do regulacji głębokości i skosu cięcia należy solidnie i bezpiecznie zamocować przed rozpoczęciem cięcia. Przesunięcie się suwaków regulacyjnych w trakcie cięcia może być przyczyna zablokowania i „odbicia” tarczy tnacej.

- Szczególną ostrożność należy zachować przy operacji wrzynania w ściany lub inne obszary o ograniczonej widoczności. Po przejściu przez materiał tarcza może natrafić na objekty powodujące jej „odbicie”.

- Przed każdym użyciem pilarki sprawdź, czy jej dolna osłona jest prawidłowo zamocowana. Dozwolone jest używanie tylko takiej pilarki, której dolna osłona porusza się swobodnie i natychmiast zamyka. Zaciskanie lub przywiązywanie dolnej osłony w otwartym położeniu jest zabronione. Dolna osłona może się wygiąć po przypadkowym upuszczeniu pilarki. Unieś dolną osłonę używając wysuwanego uchwytu; upewnij się, że przy wszystkich możliwych kątach i głębokościach cięcia osłona swobodnie się porusza i nie dotyka ostrza ani jakieikolwiek innej części.

- Sprawdź działanie sprężyny dolnej osłony. Jeśli osłona i sprężyna nie działają prawidłowo, pilarki nie wolno używać i należy ją oddać do naprawy. Swobodne poruszanie się osłony dolnej może być utrudnione z powodu uszkodzenia części albo ich zanieczyszczenia przez substancie lepkie lub inne zabrudzenia.

- Dolną osłone należy wysuwać ręcznie tylko przed specjalnymi operacjami, takimi jak wrzynanie czy ciecie w wielu kierunkach. Unjeś dolna osłone za pomocą wysuwanego

POWDP25230 PL

uchwytu; dolna osłona musi być zwolniona natychmiast po wcięciu się ostrza w materiał. Przy wszystkich innych rodzajach cięcia dolna osłona powinna zadziałać automatycznie.

- Przed umieszczeniem pilarki na stole lub podłodze koniecznie upewnij się, czy tarcza tnąca jest osłonięta przez dolną osłonę. Niezabezpieczona tarcza tnąca w trakcie wybiegu może przesuwać się wstecz przecinając wszystko, co znajdzie się na jej drodze. Uwzględnij czas wybiegu, jaki upływa od wciśnięcia wyłącznika do zatrzymania się tarczy tnącej.

7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK

7.1 Akumulatory

• Nie wolno nigdy próbować z jakiegokolwiek powodu otwierać akumulatorów.
• Nie wolno przechowywać w miejscach, gdzie temperatura może przekraczać 40 °C.
• Ładować tylko w temperaturze otoczenia od 4 °C do 40 °C.

- Akumulatory należy przechowywać w chłodnym i suchym miejscu (w temp. od 5 °C do 20 °C). Nie wolno przechowywać akumulatorów w stanie rozładowanym.

- Dobrze jest regularnie rozładowywać i ładować ponownie (co najmniej 4 razy w roku) akumulatory litowo-jonowe.

- Idealnym poziomem naładowania akumulatora litowo-jonowego jest 40% pojemności.

- Podczas utylizacji akumulatorów przestrzegać instrukcji zawartych w rozdziale „Ochrona środowiska”.

- Nie powodować zwarć. W przypadku wykonania połączenia między biegunem dodatnim (+) a ujemnym (-) bezpośrednio lub przez przypadkową styczność z przedmiotem metalowym, następuje zwarcie akumulatora, a przepływ wysokiego napięcia spowoduje wytworzenie ciepła, co może prowadzić do rozerwania obudowy lub pożaru.

- Nie podgrzewać. Jeżeli akumulatory zostaną podgrzane do temperatury powyżej 100 °C, elementy uszczelniające i izolacyjne oraz inne części z polimerów mogą zostać uszkodzone w wyniku wycieku elektrolitu i/lub zwarcia wewnętrznego prowadzącego do wytworzenia ciepła powodującego rozerwanie obudowy lub pożar. Dodatkowo nie wolno wrzucać akumulatorów do ognia – może to spowodować wybuch i/lub intensywny proces palenia.

- W warunkach ekstremalnych może dojść do wycieku z akumulatora. W przypadku zaobserwowania cieczy na akumulatorze postępować jak niżej:

–Dokładnie wytrzeć ciecz za pomocą ściereczki. Unikać kontaktu ze skórą.

–W przypadku kontaktu ze skórą lub oczami, postępować zgodnie z poniższymi zaleceniami:

√ Natychmiast przepłukać woda. Zneutralizować za pomocą delikatnego kwasu, takiego jak sok z cytryn lub ocet.
√ W przypadku kontaktu z oczami intensywnie płukać czystą wodą przez co najmniej 10 minut. Skonsultować się z lekarzem.

Zagrożenie pożarem! Unikać zwarcia styków odłączanego akumulatora. Nie spalać akumulatora w piecu.

7.2 Ładowarki

• Ładowarkę dostarczoną z narzędziem wolno stosować tylko do ładowania akumulatora.
• Nie wolno nigdy próbować ładować baterii jednorazowego użytku.
• Uszkodzone przewody należy natychmiast wymienić.
• Nie wolno wystawiać na działanie wody.
• Nie wolno otwierać ładowarki.
• Nie wolno sondować ładowarki.

POWDP25230 PL

- Ładowarka przeznaczona jest wyłącznie do użytku w pomieszczeniach.

8 ŁADOWANIE ORAZ WKŁADANIE LUB WYJMOWANIE AKUMULATORA

8.1 Wskazania ładowania (ryc. 1)

Podłączyć ładowarkę do gniazdka sieciowego.

• Świeci stale na zielono: gotowa do ładowania.
  ■ Miga na czerwono: ładowanie.
• Świeci stale na zielono: naładowany.
• Świeci stale na zielono i czerwono: uszkodzone akumulator lub ładowarka.

Uwaga: jeżeli akumulator nie pasuje, należy go odłączyć i sprawdzić, czy pakiet akumulatora jest prawidłowy dla danego modelu ładowarki, jak pokazano w karcie charakterystyk. Nie wolno ładować żadnego innego pakietu akumulatorów lub jakiegokolwiek pakietu akumulatorów, który nie pasuje pewnie do ładowarki.

1. Po podłączeniu okresowo sprawdzać ładowarkę i pakiet akumulatorów.
2. Po zakończeniu ładowania odłączyć zasilacz od gniazdka i odłączyć go od pakietu akumulatora.
3. Przed użyciem poczekać na całkowite wystygnięcie pakietu akumulatora.
4. Ładowarkę i pakiet akumulatora przechowywać w pomieszczeniu, poza zasięgiem dzieci.

UWAGA: Jeżeli po ciągłym użytkowaniu w narzędziu akumulator jest gorący, przed ładowaniem pozostawić go do ochłodzenia do temperatury pokojowej. Spowoduje to wydłużenie żywotności akumulatorów.

8.2 Wyjmowanie/wkładanie akumulatora (ryc. 2)

OSTRZEŻENIE: Przed wykonaniem jakichkolwiek ustawień upewnić się, że narzędzie jest wyłączone lub wyjęty jest pakiet akumulatora.

■ Przytrzymać narzędzie jedną ręką, a pakiet akumulatorów (20) drugą.
■ W celu zainstalowania: nacisnąć i przesunąć pakiet akumulatorów do gniazda akumulatorów upewniając się, że zapadka zwalniająca na tylnej stronie akumulatora wskakuje na miejsce i akumulator jest zamocowany przed rozpoczęciem pracy.
- W celu zdemontowania: Nacisnąć zapadkę zwalniająca akumulatora i jednocześnie wyciągnąć pakiet akumulatora.

8.3 Wskaźnik pojemności akumulatora (ryc. 3)

Wskaźniki pojemności akumulatora znajdują się na pakiecie akumulatora; można sprawdzać stan pojemności akumulatora po naciśnięciu przycisku (22). Przed użyciem narzędzia należy nacisnąć przełącznik spustu celem sprawdzenia, czy akumulator jest wystarczająco naładowany do prawidłowej pracy.

Te 3 diody mogą pokazywać stan poziomu pojemności akumulatora:

3 diody podświetlone: akumulator całkowicie naładowany.

2 diody podświetlone: akumulator naładowany w 60%.

1 dioda podświetlona: akumulator prawie rozładowany.

POWDP25230 PL

9 REGULACJE

9.1 Wymiana tarczy piły (ryc. 4)

Stosować wyłącznie ostre i nieuszkodzone tarcze pił. Popękane lub wygięte tarcze pił należy natychmiast wymienić. Wyjąć akumulator z dmuchawy.

• Położyć piłę tarczową na boku na płaskiej powierzchni. Zaleca się opuszczenie płyty podstawy (10) w dół do położenia minimalnej grubości cięcia celem ułatwienia obsługi.
• Popchnąć przycisk blokady wrzeciona w kierunku obudowy silnika, tak jak pokazuje strzałka na ryc. 4 i mocno przytrzymać.
• Przekręcić śrubę zaciskową tarczy w prawo, używając klucza sześciokątnego dostarczonego z urządzeniem.
  ■ Wykręcić śrubę zaciskową i zdjąć kołnierz zewnętrzny.
• Podnieść dolną osłone (11), korzystając z dźwigni osłony dolnej (9), a następnie zdjąć tarczę piły.
• Oczyścić kołnierze piły tarczowej, a następnie założyć nową tarcze piły na wrzeciono i docisnąć do kołnierza wewnętrznego.
• Upewnić się, że kierunek zębów tarczy tnącej i umieszczonej na niej strzałki jest zgodny ze strzałką na osłonie górnej.
  Zamontować kołnierz zewnętrzny i dokręcić śrubę zaciskową tarczy.
• Upewnić się, że tarcza piły porusza się swobodnie obracając ją ręką.

9.2 Regulacja głębokości cięcia (ryc. 5)

Głębokość cięcia jest regulowana bezstopniowo. Czyste cięcie uzyskiwane jest, kiedy tarcza piły wystaje z materiału na ok. 3 mm.

• Poluzować dźwignię blokowania regulacji głębokości (16).
• Przytrzymać płytę podstawy (10) płasko przy przedmiocie obrabianym i podnosić korpus piły dopóki tarcza nie znajdzie się na właściwej głębokości wyznaczonej wskaźnikiem głębokości (17) (wyrównać skalę linijki).
  ■ Dokręcić dźwignię blokowania regulacji głębokości.

9.3 Ustawianie kąta ukosu (ryc. 6)

Kąt ukosu jest bezstopniowo regulowany w zakresie od 0° do 45°.

• Poluzować dźwignię blokowania regulacji kąta (2).
  ■ Wyregulować stopkę na wymagany kąt w zakresie od 0° do 45°.
  ■ Dokręcić dźwignię blokowania regulacji kąta.

9.4 Montowanie ogranicznika równoległego (ryc. 7)

Ogranicznik równoległy umożliwia cięcie równoległe do krawędzi w maksymalnej odległości do 10 cm.

■ Poluzować wkręt regulacji pręta prowadnicy (1).
- Przesunąć pręt prowadnicy (15) przez szczeliny w płycie podstawy na wymaganą szerokość.
■ Dokręcić wkręt regulacyjny celem zabezpieczenia w wybranym położeniu.
- Upewnić się, że pręt prowadnicy opiera się o drewno na całej długości, aby zapewnić spójne cięcie równoległe.

10 OBSŁUGA

10.1 Instrukcja użytkowania

• Przymocować przedmiot obrabiany. Upewnić się, że strona, która będzie później widoczna, jest skierowana w dół, ponieważ cięcie jest bardziej dokładne z tej strony.
• Włączyć urządzenie zanim dotknie przedmiotu obrabianego. Nie wolno wywierać nacisku na tarczę piły. Zostawić urządzeniu wystarczający czas na przecięcie przedmiotu obrabianego.

POWDP25230 PL

• Trzymać urządzenie obiema rękami, korzystając z obu uchwytów. Zapewnia to optymalną kontrole nad urządzeniem.
• Do prostych cięć wzdłuż narysowanej linii zastosować znaczniki do prostego cięcia.
• Do ukośnych cięć wzdłuż narysowanej linii zastosować znaczniki do ukośnego cięcia.

10.2 Włączanie/wyłączanie (ryc. 8)

Przed naciśnięciem włącznika/wyłącznika upewnić się, że tarcza piły jest prawidłowo zamontowana i obraca się swobodnie, czy wkręt zaciskowy tarczy jest prawidłowo dokręcony.

• Podłączyć pakiet akumulatora do bezprzewodowej piły tarczowej i sprawdzić, czy jest pewnie zamocowany.
• W celu włączenia narzędzia przytrzymać wciśnięty przycisk wyłączenia blokady (5) i nacisnąć spust Percentnika/wyłącznika (6).
• Celem wyłączenia wystarczy zwolnić włącznik/wyłącznik.

10.3 Odciąg pyłu

Do wylotu odciągu pyłu można bezpośrednio lub za pomocą adaptera podłączyć odkurzacz.

- Jeżeli konieczne podłączyć adapter do wylotu odciągu pyłu.

10.4 Cięcie poprzeczne

Podczas wykonywania cięcia poprzecznego lub rozcinania wyrównać prowadnic z rowkiem prowadzącym tarczy w podstawie. Grubość tarczy może się zmieniać i dlatego należy zawsze wykonać cięcie próbne wzdłuż prowadnicy w materiale odpadowym, aby wyznaczyć, jak bardzo prowadnica musi być odsunięta od prowadnicy, aby wykonać dokładne cięcie.

UWAGA: Odległość od linii cięcia do prowadnicy to wartość, o którą powinna być odsunięta prowadnica. Użyć prowadnicy podczas wykonywania długich lub szerokich cięć rozcinających.

10.5 Cięcie z nachyleniem

• Wyrównać linię cięcia z rowkiem prowadnicy tarczy 45° w podstawie podczas wykonywania cięć z nachyleniem 45°.
• Wykonać cięcie próbne wzdłuż prowadnicy w materiale odpadowym, aby ustalić, jak dużo należy odsunać prowadnice na cietym materiale.
• Ustawić kąt cięcia na żadana wartość w przedziale od 0 do 45°.

10.6 Światło robocze LED

Światło robocze LED (23) zapali się po pociągnięciu za przełącznik spustu. Zapewnia on oświetlenie obszaru roboczego w trakcie pracy.

OSTRZEŻENIE: Nie patrzeć bezpośrednio w wiązkę światła. Nigdy nie kierować wiązki światła na jakąkolwiek osobę bądź jakikolwiek przedmiot inny niż element obrabiany.

Nie kierować celowo wiązki światła na pracowników i uważać, by nie była ona skierowana na oko jakiejkolwiek osoby dłużej niż przez 0,25 s.

11 CZYSZCZENIE I KONSERWACJA

Uwaga! Przed wykonaniem jakiejkolwiek pracy na urządzeniu odłączyć z gniazdka jego wtyczkę.

11.1 Czyszczenie

• Otwory wentylacyjne urządzenia utrzymywać w czystości celem zapobieżenia przegrzaniu silnika.
• Regularnie czyścić obudowę maszyny miękką szmatką, korzystnie po każdym użyciu.
• Szczeliny wentylacyjne powinny być wolne od pyłu i brudu.
• Jeżeli zabrudzenie nie zejdzie użyć miękkiej szmatki zwilżonej wodą z mydłem.

Nigdy nie wolno stosować rozpuszczalników, takich jak benzyna, alkohol, woda amoniakalna itp. Takie rozpuszczalniki mogą uszkodzić części plastikowe.

11.2 Smarowanie

Od czasu do czasu nanieść kroplę oleju na gwint śruby blokującej.

12 PARAMETRY TECHNICZNE

Prędkość obrotowa	4000 obr/min
Wielkość tarczy	185 mm
Maks. głębokość cięcia	62 mm
Napięcie znamionowe pr. stałego	40 V
Maksymalna głębokość cięcia 90– 90°	62 mm
Maksymalna głębokość cięcia 45°- 90°	42 mm
Wielkość otworu	20 mm
Regulowany kąt	Tak
Numer zębów	24T
Miękki uchwyt	Tak
Światło robocze LED	Tak

13 HALAS

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3)

Poziom ciśnienia akustycznego LpA 82 dB(A)

Poziom mocy akustycznej LwA 93 dB(A)

UWAGA! Jeśli wartość ciśnienia akustycznego przekracza 85 dB(A), konieczne jest noszenie środków ochrony słuchu.

aw (poziom wibracji)

3,4m/s²

K = 1,5 ~m / s^2

14 SERWIS

• Uszkodzone przełączniki mogą być wymieniane włącznie przez nasz serwis posprzedażny.
• Jeżeli uszkodzeniu ulegnie przewód zasilający (lub wtyczka) należy go wymienić na odpowiedni przewód zasilający dostępny w naszym serwisie. Wymiana przewodu

POWDP25230 PL

zasilającego może zostać wykonana wyłącznie przez nasz serwis (patrz ostatnia strona) lub przez osobę wykwalifikowaną (wykwalifikowany elektryk)

15 PRZECHOWYWANIE

• Dokładnie oczyścić całe urządzenie i jego akcesoria.
• Przechowywać poza zasięgiem dzieci, w stabilnym i bezpiecznym miejscu, w chłodnym i suchym miejscu; unikać zbyt wysokich i zbyt niskich temperatur.
• Chronić przed bezpośrednim działaniem promieniowania słonecznego. Trzymać w ciemności, jeżeli możliwe.
• Nie przechowywać w plastikowych workach celem uniknięcia gromadzenia wilgoci.

16 GWARANCJA

• Na produkt udziela się gwarancji, zgodnie z przepisami prawa, obowiązującej przez 36 miesięcy od daty zakupu przez pierwszego użytkownika.
• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.
• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.
• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).
  ■ Jako dowód zakupu należy zachować rachunek.
• Czyste i niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.

17 ŚRODOWISKO NATURALNE

Jeśli konieczna będzie wymiana urządzenia po jego długim użytkowaniu, nie wolno go wyrzucać z normalnymi odpadami z gospodarstwa domowego, ale należy się go pozbyć w sposób bezpieczny dla środowiska.

Zużyte urządzenia elektryczne nie mogą być traktowane jak zwykle odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.

18 DEKLARACJA ZGODNOŚCI

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że

Produkt: PIŁA TARCZOWA 185 mm 40 V

Znak towarowy: Powerplus

model: POWDP25230

spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji.

Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): 2011/65/EU

2006/42/EC

2014/30/EU

Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

EN62841-1:2015

EN62841-2-5: 2014

EN55014-1:2017

EN55014-2:2015

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany(-a) działa w imieniu Dyrektora Naczelnego firmy,

Mertens Ludo

Ludo Mertens

Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami 23/06/2021, Lier-Belgium

POWDP25230 HU

1 RENDELTETÉSI CÉL 3

2 LEÍRÁS (A. ÁBRA) 3

3 CSOMAGOLÁS TARTALMA....3

4 JELZÉSEK 4

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK 4
