HASZNÁLATI ÚTMUTATÓ POWDP25230 PowerPlus

• Nabíjačku neotvárajte.

5.4 Az elektromos működtetésű szerszámok helyes használata. .............................. 5

8.2 Akkumulátor behelyezése / eltávolítása (2. ábra) .................................................. 9

8.3 Akkumulátor kapacitás jelző (3. ábra).................................................................... 9

9.2 A vágási mélység beállítása (5. ábra) .................................................................. 10

9.3 A gérvágási szög beállítása (6. ábra) ................................................................... 10

9.4 A párhuzamos vezető felszerelése (7. ábra) ........................................................ 10

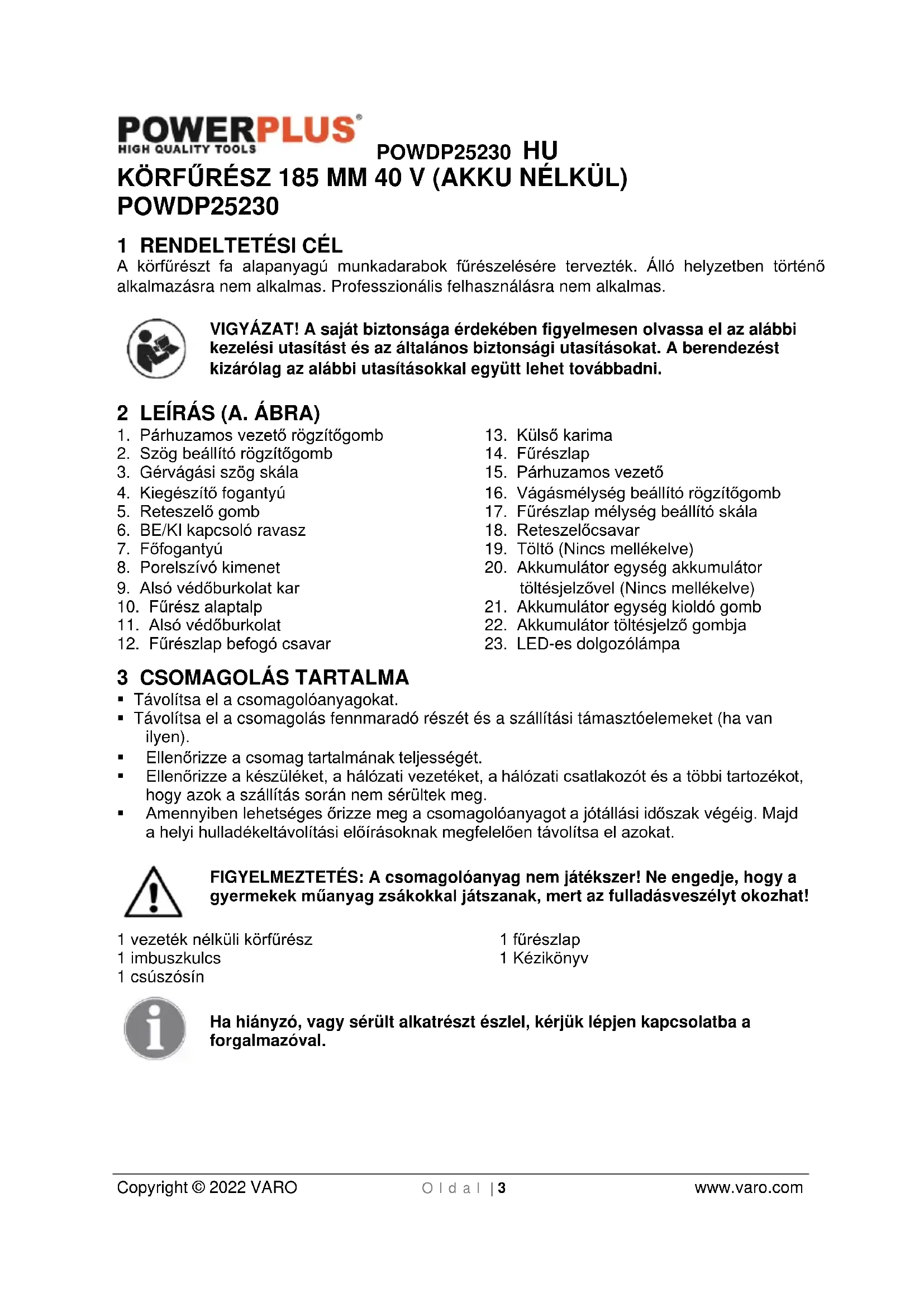

A körfűrészt fa alapanyagú munkadarabok fűrészelésére tervezték. Álló helyzetben történő alkalmazásra nem alkalmas. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A. ÁBRA)

1. Párhuzamos vezető rögzítőgomb

2. Szög beállító rögzítőgomb

3. Gérvágási szög skála

4. Kiegészítő fogantyú

6. BE/KI kapcsoló ravasz

8. Porelszívó kimenet

9. Alsó védőburkolat kar

11. Alsó védőburkolat

12. Fűrészlap befogó csavar

15. Párhuzamos vezető

16. Vágásmélység beállító rögzítőgomb

17. Fűrészlap mélység beállító skála

19. Töltő (Nincs mellékelve)

20. Akkumulátor egység akkumulátor

töltésjelzővel (Nincs mellékelve)

21. Akkumulátor egység kioldó gomb

22. Akkumulátor töltésjelző gombja

23. LED-es dolgozólámpa

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 vezeték nélküli körfűrész 1 imbuszkulcs 1 csúszósín 1 fűrészlap 1 Kézikönyv Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWDP25230 HU Copyright © 2022 VARO O l d a l | 4 www.varo.com 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Az európai irányelv(ek) szükséges követelményei szerint.

Használat előtt olvassa el a kezelési utasítást!

II. osztályú gép – Dupla

szigetelés – Nincs szükség földelt dugó alkalmazására.

Az akkumulátort és a töltőt ne tegye ki víz hatásának.

Környezeti hőmérséklet max. 40 °C (csak az elemhez).

Az akkumulátort vagy a töltőt tilos elégetni.

Az akkumulátort és a töltőt csak beltéri helyiségben használja.

Zaj elleni védőberendezés használata javasolt.

Porképződéskor viseljen maszkot!

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.POWDP25230 HU Copyright © 2022 VARO O l d a l | 5 www.varo.com

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.POWDP25230 HU Copyright © 2022 VARO O l d a l | 6 www.varo.com

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

• A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 KÜLÖNLEGES BIZTONSÁGI UTASÍTÁSOK KÖRFŰRÉSZEKHEZ

• Győződjön meg róla, hogy a fűrészlapot védő berendezések tökéletesen működnek.

• Ellenőrizze, hogy a fűrészlap védelme megfelelő. Különösen figyeljen oda az alábbiakra: − - Ne engedje a fűrészlap védőberendezésének akadályoztatását. Javítsa meg az elakadt védőberendezést, mielőtt ismételten használja a gépet. − - Cserélje ki a törött előfeszített rugót, mielőtt a gépet ismételten használja. − - Tilos a hasítókést eltávolítani. A fogazott perem és a hasítókés között maximálisan 5 mm távolságnak kell lennie. A hasítókés és a fogazott perem közötti magasságkülönbségnek maximálisan 5 mm-nek kell lennie.

• Tilos a gyorsacél (HSS) fűrészlapok használata.

• Tilos a meghajlott, eldeformálódott vagy bármi módon sérült fűrészlapok használata.

• Tilos olyan fűrészlapok használata, melyek nem felelnek meg az alábbi kézikönyvben rögzített specifikációknak.

• Fűrészelés előtt távolítsa el az összes szöget és egyéb fém tárgyat a munkadarabból.

• Tilos addig elkezdeni a fűrészelést, amíg a fűrész el nem érte a teljes sebességet.

• Biztonságosan rögzítse a munkadarabot. Tilos a nagyon apró munkadarabok fűrészelése.

• Kikapcsolás után csak akkor tegye félre a gépet, ha a fűrészlap már teljesen leállt.

• Tilos a fűrészlapot oly módon lelassítani, hogy oldalról nyomást gyakorol rá.

• Mindig áramtalanítsa a gépet mielőtt karbantartási munkát kezd rajta.

• Tartsa a kezét a vágási területtől és a fűrészlaptól távol. A másik kezét helyezze a kiegészítő fogantyúra vagy a motorházra. Ha mindkét kezével a fűrészt tartja, a penge nem vághatja le kezeit.

• Tilos a munkadarab alá nyúlni. Az alsó védőburkolat nem védi meg önt a fűrészlap munkadarab alatt kilógó részétől.

• A vágási mélységet állítsa a munkadarab vastagságához. Kevesebb, mint a fűrészlap fogazat egy teljes fűrészfoga látszódhat csak ki a munkadarab alatt.

• A vágandó munkadarabot tilos kézben vagy ölben tartani. Rögzítse a munkadarabot stabil alapra. Nagyon fontos a munkadarab megfelelő alátámasztása, hogy minimálisra csökkentse a testi sérülés, a fűrészlap fellazulás vagy az irányítás elvesztésének kockázatát.

• Tartsa a készüléket a szigetelt felületeknél fogva, amikor olyan műveletet végez, amelynek során rejtett vezetékeket érintheti meg. Feszültség alatt levő “élő” vezetékkel való érintkezéskor az elektromos szerszám fém alkatrészei is feszültség alá kerülhetnek, és a kezelő áramütést szenvedhet.

• Hasítás során mindig használja a hasítókorlátot vagy az egyenes szélvezetőt. Ez javítja a vágás pontosságát, és csökkenti a fűrészlap fellazulásának esélyét.POWDP25230 HU Copyright © 2022 VARO O l d a l | 7 www.varo.com

• Mindig a megfelelő méretű és formájú fűrészlapot használja. Az olyan fűrészlapok, amelyek nem illeszkednek pontosan a berendezés fűrészlap befogó részébe excentrikusan forognak, ami a szerszám feletti uralom elvesztéséhez vezet.

• Tilos sérült vagy nem megfelelő fűrészlap alátétet vagy csavart használni. A fűrészlap alátéteket és a rögzítőcsavart kifejezetten az Ön fűrészgépéhez alakították ki az optimális teljesítmény és a biztonságos működés érdekében.

• Mindkét kezével stabilan tartsa a fűrészt, és helyezze a karjait úgy, hogy ellent tudjon állni a visszaütésnek. Helyezze testét a fűrészlap mindkét oldalára, hogy ne legyen a fűrészlappal egy vonalban. A visszaütés a hátrafelé dobhatja a fűrészt, de a visszaütés erejét a kezelő kontrollálhatja, ha megfelelő óvintézkedéseket tesz.

• Amikor a fűrészlap elakad, vagy ha bármely okból kifolyólag megszakítja a vágást, akkor engedje el a húzókart, és tartsa a fűrészt mozdulatlanul az anyagban addig, amíg a fűrészlap teljesen le nem áll. Soha ne kísérelje meg a munkadarabból eltávolítani, vagy hátrahúzni a fűrészt, amíg a fűrészlap mozgásban van, különben visszaütés léphet fel. Vizsgálja meg a helyzetet, és tegyen korrekciós intézkedéseket a fűrészlap elakadási okának kiküszöbölése érdekében.

• A fűrész munkadarabban történő újraindításakor állítsa a fűrészlapot a bevágásba úgy, hogy a fűrészfogak ne fogják meg az anyagot. Ha a fűrészlap elakad, akkor a fűrész újraindításakor kijöhet vagy visszaüthet a munkadarabtól.

• Támassza meg a nagyméretű paneleket a fűrészlap becsípődési és visszaütési kockázatának minimalizálása érdekében. A nagyméretű panelek saját súlyuktól fogva hajlamosak megereszkedni. Helyezze a tartóelemeket mindkét oldalon a panel alá, a vágási vonal és a panel szélének közelébe.

• Ne használjon tompa vagy sérült fűrészlapot. Az életlen vagy nem megfelelően beállított fűrészlapok keskeny bevágást eredményeznek, ami túlzott súrlódást, a fűrészlap elakadását és visszaütést okozhat.

• A vágás megkezdése előtt a fűrészlap vágási mélységének és a gérvágási beállítás reteszelőkarjának szorosan meghúzva és biztonságosnak kell lennie. Ha a fűrészlap beállítása a vágás közben elmozdul, akkor az elakadást és visszaütést okozhat.

• Különösen óvatosan járjon el a meglévő falakban vagy más vak területekben történő fűrészeléskor. A fűrészlap olyan tárgyakba vághat bele, amelyek visszaütést okozhatnak

• Minden használat előtt ellenőrizze, hogy az alsó védőburkolat megfelelően záródik-e. Ne használja a fűrészt, ha az alsó védőburkolat nem mozog szabadon és azonnal bezárul. Az alsó védőburkolatot soha ne rögzítse, és ne kösse meg nyitott helyzetben. Ha a fűrész véletlenül leesik, az alsó védőburkolat elgörbülhet. Emelje fel az alsó védőburkolatot a visszahúzó fogantyú segítségével, és győződjön meg arról, hogy az szabadon tud-e mozogni, és nem érinti-e a fűrészlapot vagy más alkatrészt a vágási szögekben és mélységekben.

• Ellenőrizze az alsó védőburkolat rugózásának működését. Ha a védőburkolat és a rugó nem működik megfelelően, akkor azokat használat előtt karban kell tartani. Az alsó védőeszköz akadozva működhet a sérült alkatrészek, gumiszerű lerakódások vagy a hulladékanyagok felhalmozódása miatt.

• Az alsó védőburkolatot manuálisan csak speciális vágások – például merülővágás és összetett vágás – esetén lehet visszahúzni. Emelje fel az alsó védőburkolatot a visszahúzódó fogantyúval, és amint a fűrészlap belép az anyagba, az alsó védőburkolatot ki kell oldani. Minden más fűrészelésnél automatikusan kell működnie az alsó védőburkolatnak.

• Mielőtt a fűrészt a munkapadra vagy a padlóra helyezi, mindig ellenőrizze, hogy az alsó védőburkolat fedi-e a fűrészlapot. A védelem nélkül leálló fűrészlap következtében a fűrész hátrafelé mozog, és elvágja az útjába kerülő tárgyakat. Ne feledkezzen meg arról, hogy mennyi időbe telik a fűrészlap leállítása kikapcsolás után.POWDP25230 HU Copyright © 2022 VARO O l d a l | 8 www.varo.com 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ

• Tilos bármi okból kifolyólag kinyitni.

• Tilos olyan helyen tárolni, ahol a hőmérséklet meghaladhatja a 40 °C-ot.

• Csak 4 °C és 40 °C közötti hőmérsékleten töltse.

• Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.

• Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális.

• Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.

• Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.

• Ne hűtse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.

• Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket: − Óvatosan törölje le a folyadékot egy ruhával. Kerülje a bőrrel való érintkezést. − Bőrrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat: ✓ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel. ✓ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz. Tűzveszély! Kerülje el, hogy az eltávolított akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.

• Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.

• A sérült vezetékeket azonnal cserélje ki.

• Tilos víz hatásának kitenni.

• Tilos a töltőt felnyitni.

• Ne tesztelje a töltőt.

• A töltő csak beltéri használatra alkalmas.POWDP25230 HU Copyright © 2022 VARO O l d a l | 9 www.varo.com 8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY

8.1 Töltő kijelzései (1. ábra)

Csatlakoztassa a töltőt a konnektorhoz:

• Folyamatos zöld: kész a feltöltésre.

• Villogó piros: töltés folyamatban.

• Folyamatos zöld: feltöltött.

• Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás. Megjegyzés: ha az akkumulátor nem illeszkedik megfelelően, húzza ki, és ellenőrizze, hogy az akkumulátor a megfelelő típusú-e ehhez a töltőhöz, a műszaki leírásban foglaltak szerint. Ne töltsön más típusú akkumulátort, vagy olyan akkumulátort, amely nem illeszkedik biztonságosan a töltőhöz.

1. Gyakran ellenőrizze a töltőt és az akkumulátort, miközben az csatlakoztatott a

2. A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az

3. Használat előtt tegye lehetővé, hogy az akkumulátor egység lehűljön.

4. Tárolja a töltőt és az akkumulátort zárt helyen, a gyermekek elől elzárva.

MEGJEGYZÉS: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a töltést megelőzően hagyja lehűlni szobahőmérsékletre. Ezzel megnöveli az akkumulátor élettartamát.

8.2 Akkumulátor behelyezése / eltávolítása (2. ábra)

FIGYELEM: Mielőtt bármilyen beállítást végezne a szerszámon, kapcsolja azt ki, vagy távolítsa el belőle az akkumulátort.

• Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet (20).

• A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.

• Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort .

8.3 Akkumulátor kapacitás jelző (3. ábra)

Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha megnyomja a gombot (22). Kérjük, a készülék használata előtt nyomja meg a kapcsolókart, és ellenőrizze, hogy az akkumulátor elegendően fel van-e töltve a készülék megfelelő működéséhez. A 3 LED mutathatja az akkumulátor töltöttségi állapotát: 3 LED világít: Az akkumulátor teljesen feltöltött. 2 LED világít: Az akkumulátor 60%-ig feltöltött. 1 LED világít: Az akkumulátor majdnem lemerült.POWDP25230 HU Copyright © 2022 VARO O l d a l | 10 www.varo.com

9.1 A fűrészlap cseréje (4. ábra)

Kizárólag éles és ép fűrészlapot használjon. A törött vagy hajlott fűrészlapot azonnal cserélje ki. Távolítsa el az akkumulátort a fűrészből.

• Helyezze a körfűrészt sima felületre az oldalára. A működtetés megkönnyítése érdekében javasoljuk, hogy a fűrészsarut (10) engedje le amennyire csak lehet, azaz a lehető legkisebb vágási mélységig.

• Állítsa az orsó reteszelőgombját előre a motorház irányába, az 4. ábrán megadott nyíl irányába, majd erősen tartsa meg.

• Forgassa a fűrészlap befogócsavarját órajárással megegyező irányba a készülékhez mellékelt imbuszkulcs segítségével.

• Távolítsa el a fűrészlap befogó csavart és a külső peremet.

• Emelje fel az alsó védőburkolatot (11) az oldalsó kar (9) segítségével, majd távolítsa el a fűrészlapot.

• Tisztítsa meg a fűrészlap peremét, majd szerelje fel az új fűrészlapot az orsóra a belső perem mellé.

• Ellenőrizze, hogy a fűrészfogak és a fűrészlapon megadott nyíl a felső védőburkolaton megadott nyíllal egy irányba néznek-e.

• Ismét szerelje fel a külső peremet és rögzítse a fűrészlapot a befogócsavarral.

• Ellenőrizze, hogy a fűrészlap tud-e szabadon forogni azáltal, hogy azt kézzel megforgatja.

9.2 A vágási mélység beállítása (5. ábra)

A vágási mélységet végtelenül lehet állítani. Éles vágást úgy lehet elérni, ha fűrészlap kb. 3 mm-rel kiáll az anyagból.

• Lazítsa ki a mélység-beállító gombot (16).

• Tartsa a fűrészsarut (10) úgy, hogy az munkadarab szélére simuljon és emelje fel a fűrészt addig, hogy fűrészlap a mélység-beállító skála (17) által meghatározott mélységben legyen (a skálaértékkel egy vonalban).

• Húzza meg a mélység-beállító gombot.

9.3 A gérvágási szög beállítása (6. ábra)

A gérvágási szöget 0° és 45° között bárhol be lehet állítani.

• Lazítsa ki a szögbeállító (2) reteszelőkarját.

• Állítsa be a sarut 0° és 45° közötti megfelelő szögbe.

• Húzza meg a szögbeállító reteszelőkarját.

9.4 A párhuzamos vezető felszerelése (7. ábra)

A párhuzamos vezető segítségével a szegélyekkel párhuzamosan és azoktól maximálisan 10 cm távolságra tud vágni.

• Lazítsa ki a párhuzamos vezető beállítócsavarját (1).

• Csúsztassa a párhuzamos vezetőt (15) a nyíláson keresztül a fűrészsaruba, és állítsa be a kívánt szélességre.

• Húzza meg a reteszelőgombot, hogy rögzítse azt a megfelelő helyzetben.

• Ellenőrizze, hogy a párhuzamos vezető teljes szélessége mentén a fa mellett halad-e, hogy a vágás a teljes fűrészelési hossz mentén párhuzamos maradjon.POWDP25230 HU Copyright © 2022 VARO O l d a l | 11 www.varo.com 10 ÜZEMELTETÉS

10.1 Használati utasítások

• Rögzítse a munkadarabot. Ellenőrizze, hogy a munkadarab eleje lefelé nézzen, mert a vágás azon az oldalon a legpontosabb.

• Kapcsolja be a gépet mielőtt hozzáérinti azt a munkadarabhoz. Ne nyomja túl erősen a fűrészlapot. Türelmesen várja meg, amíg a gép elvágja a munkadarabot.

• A gépet mindkét kezével tartsa a markolatok segítségével. Ez optimális kontrollt biztosít a készülék felett.

• A megjelölt vonal menti egyenes vágáshoz használja az egyenes vágásra vonatkozó jelölést.

• A megjelölt vonal menti ferde vágáshoz használja az ferde vágásra vonatkozó jelölést.

10.2 Be-/és kikapcsolás (8. ábra)

A KI/BE kapcsoló domb bekapcsolása előtt ellenőrizze, hogy a fűrészlap megfelelően van-e felszerelve, zökkenőmentesen forog-e, és hogy a fűrészlap rögzítő csavar jól meg van-e húzva.

• Csatlakoztassa az akkumulátort a vezeték nélküli körfűrészhez, és rögzítse biztonságosan.

• A készülék bekapcsolásához tartsa a reteszelőgombot (5) lenyomva és nyomja meg a be- /kikapcsoló gombot (6).

• A készülék kikapcsolásához engedje ki a be-/kikapcsoló gombot.

A porszívót közvetlenül vagy csatlakozóelem segítségével lehet csatlakoztatni a porelszívó kimenethez.

• Ha szükséges csatlakoztassa az csatlakozóelemet a porelszívó kimenethez.

Keresztvágás vagy hasítás esetén illessze a fűrészlap vezetőt az alaplapon található fűrészlap- vezető ékbe. Mivel a fűrészlap vastagsága eltérő lehet, így először mindig végezzen próbavágást hulladékanyagban annak meghatározása érdekében, hogy a pontos vágáshoz mennyire kell eltolni a vezetőt. FIGYELMEZTETÉS: A vágási vonal és a fűrészlap vezető közötti távolság az, amennyire a vezetőt el kell tolni. Használja a vezetőt hosszú vágáshoz vagy hasításhoz.

• 45°-os ferdevágás esetén illessze a vágási vonalat az alaplapon található 45°-os fűrészlap-vezető ékhez.

• Végezzen próbavágást a fűrészlap vezető mentén egy darab hulladékanyagon, hogy ezáltal meghatározza mennyire kell eltolni a vezetőt a munkadarabon.

• Állítsa be a vágás szögét 0 és 45° közötti szögbe.

10.6 LED-es dolgozólámpa

A LED dolgozólámpa (23) a kapcsolókar meghúzásakor világítani fog. Működtetés során megvilágítva tartja a munkaterületet. FIGYELMEZTETÉS! Tilos közvetlenül a fénysugárba nézni. Tilos a fénysugarat személyekre, vagy a munkadarabon kívüli más tárgyra irányítani.POWDP25230 HU Copyright © 2022 VARO O l d a l | 12 www.varo.com Tilos a fénysugarat szándékosan személyekre irányítani, és gondoskodjon arról, hogy a fénysugár 0,25 mp-nél hosszabb ideig ne világítson senki szemébe.

11 TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem! Mielőtt bármiféle munkálatba kezd a berendezésen, áramtalanítsa azt.

• Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.

• Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.

• Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.

• Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát. Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.

Időről időre adjon egy csepp olajat a szorítócsavar menetéhez.

Forgási sebesség 4000 min

Fűrészlap méret 185 mm Max. vágási mélység 62 mm Névleges feszültség DC 40 V Maximális vágás kapacitás 90°- 90° 62 mm Maximális vágás kapacitás 45°- 90° 42 mm Furat átmérő 20 mm Szög állíthatóság Igen Fogak száma 24T Puha markolat Igen LED munkalámpa Igen 13 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint (LpA) 82 dB(A) Hangteljesítményszint (LwA) 93 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint) 3,4 m/s² K = 1,5 m/s²

• A sérült kapcsolókat szerviz-részlegünkben kell kicserélni.

• Ha a csatlakozókábel (vagy a tápcsatlakozó) megsérült, akkor a szerviz-részlegünkben kapható speciális csatlakozókábellel kell kicserélni. A csatlakozókábel cseréje csak aPOWDP25230 HU Copyright © 2022 VARO O l d a l | 13 www.varo.com szerviz részlegben hajtható végre (lásd az utolsó oldalt), és csak szakképzett személy (szakképzett villanyszerelő) végezheti el.

• Alaposan tisztítsa meg az egész gépet és annak alkatrészeit.

• Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet.

• Védje a közvetlen napfénytől. Tartsa sötét helyen, ha lehet.

• Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását.

• Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás miatt meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat, stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítás árát.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

• Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.POWDP25230 HU Copyright © 2022 VARO O l d a l | 14 www.varo.com

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről! Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!

18 MEGFELELŐSÉGI NYILATKOZAT

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Vezeték nélküli körfűrész 185 mm 40 V Márkanév: POWERplus Cikkszám: POWDP25230 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-2-5: 2014 EN55014-1 : 2017 EN55014-2 : 2015 A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Az alulírott a társaság vezérigazgatója nevében jár el,
