MANUAL DE UTILIZARE POWDP25230 PowerPlus

5.2 Siguranța electrică....4

5.3 Siguranța personală ....5

5.4 Folosirea și întreținerea aparatului electric ....5

5.5 Service....6

6 AVERTISMENTE SPECIFICE DE SIGURANTĂ PENTRU FERĂSTRAIELE CIRCULARE....6

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ...... 7

7.1 Acumulatorii....7

7.2 Încărcătoare....8

8 ÎNCĂRCAREA, INTRODUCEREA SAU SCOATEREA ACUMULATORULUI....8

8.1 Indicații privind încărcătorul (Fig. 1)....8

8.2 Scoaterea/introducerea accumulatorului (Fig. 2)....9

8.3 Indicator al încărcării accumulatorului (Fig. 3)....9

9 REGLAJE....9

9.1 Înlocuirea discului ferăstrăului (Fig. 4)....9

9.2 Reglarea adâncimii de tăiere (Fig. 5)....9

9.3 Reglarea unghiului de tăiere (Fig. 6)....10

9.4 Montarea ghidajului paralel (Fig. 7)....10

10 MOD DE UTILIZARE....10

10.1 Instructiuni de utilizare....10

10.2 Pornirea și oprirea (Fig. 8)....10

10.3 Extragerea prafului....10

POWERPLUS® HIGH QUALITY TOOLS

POWDP25230 RO

10.4 Tăierea transversală 10
10.5 Teşirea....11
10.6 Lampa de lucru cu led....11
11 CURĂȚAREA ȘI ÎNTRETINEREA....11
11.1 Curățarea....11
11.2 Lubrifierea....11
12 DATE TEHNICE 12
13 ZGOMOT 12
14 DEPARTAMENTUL DE SERVICE ....12
15 DEPOZITAREA....12
16 GARANTIE 13
17 MEDIU 13
18 DECLARATIA DE CONFORMITATE ....14

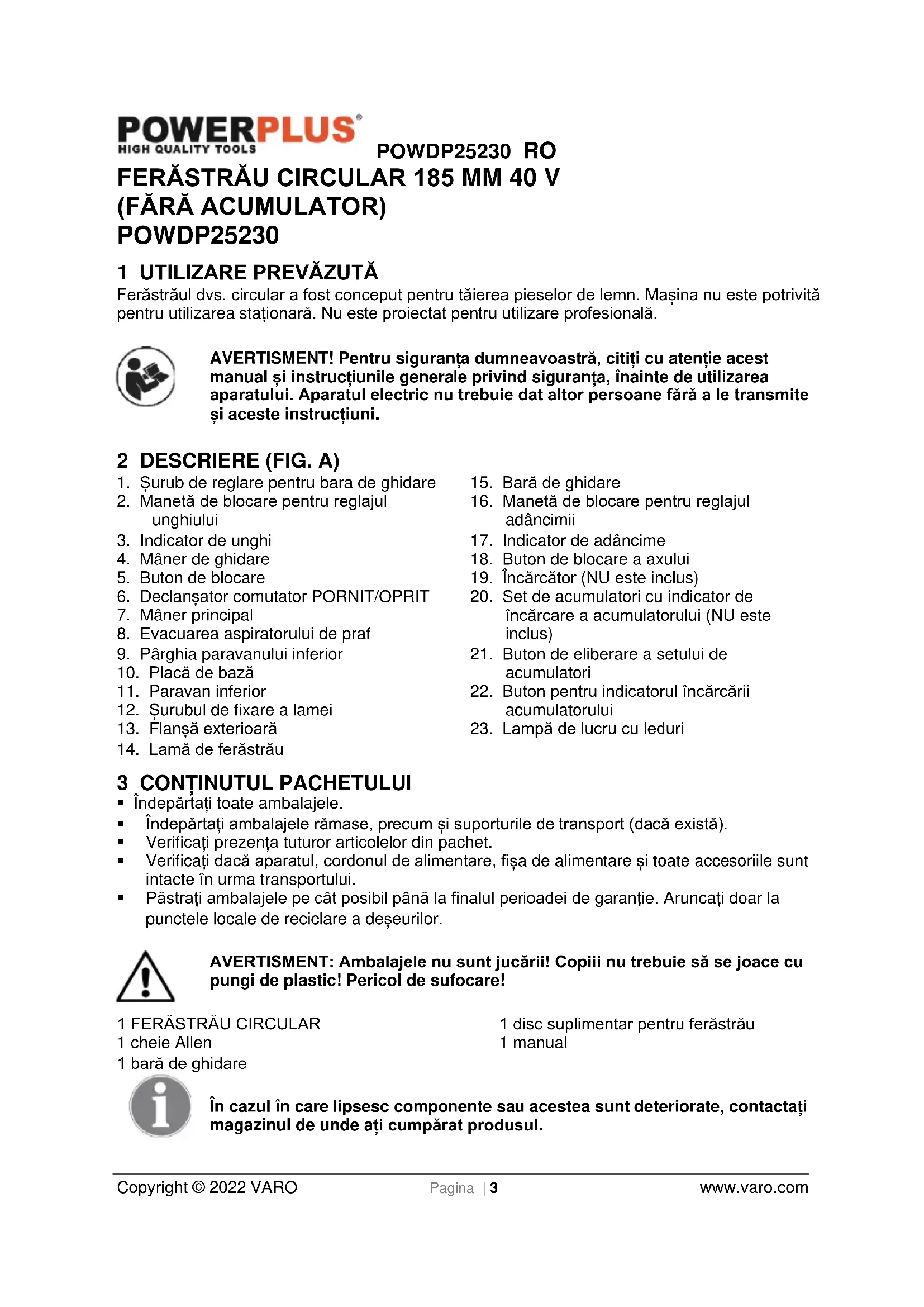

FERĂSTRĂU CIRCULAR 185 MM 40 V

(FĂRĂ ACUMULATOR)

POWDP25230

1 UTILIZARE PREVĂZUTĂ

Ferăstrăul dvs. circular a fost conceput pentru tăierea pieselor de lemn. Mașina nu este potrivită pentru utilizarea staționară. Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A)

1. Šurub de reglare pentru bara de ghidare
2. Manetă de blocare pentru reglajul unghiului
3. Indicator de unghi
4. Mâner de ghidare
5. Buton de blocare
6. Declansator comutator PORNIT/OPRIT
7. Mâner principal
8. Evacuarea aspiratorului de praf
9. Pârghia paravanului inferior
10. Placă de bază
11. Paravan inferior
12. Şurubul de fixare a lamei
13. Flanşă exterioroară

14. Lamă de ferăstrău

15. Bară de ghidare

16. Manetă de blocare pentru reglajul adâncimii
17. Indicator de adâncime
18. Buton de blocare a axului
19. Încărcător (NU este inclus)
20. Set de accumulatori cu indicator de încărcare a accumulatorului (NU este inclus)
21. Buton de eliberare a setului de acumulatori
22. Buton pentru indicatorul încărcării acumulatorului
23. Lampă de lucru cu leduri

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
• Verificati prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!

1 FERĂSTRĂU CIRCULAR
1 cheie Allen
1 bară de ghidare

1 disc suplimentar pentru ferăstrău
1 manual

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și/sau pe mașină se utilizează următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		În conformitate cu cerințele esențiale ale Directivelor europene.
	Citiți manualul înainte de utilizare.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.
	Feriți de apă încărcătorul și acumulatorul.		Temperatură ambiantă maximă 40 °C (numai pentru acumulator).
	Nu dați foc acumulatorului sau încărcătorului.		Utilizați acumulatorul și încărcătorul numai în încinte închise.
	Purtați întotdeauna elemente de protecție auditivă.		Purtați întotdeauna o mască facială.
	Purtați întotdeauna ochelari de protecție.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea tuturor avertismentelor și a instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” utilizat în cadrul avertismentelor se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile aglomerate și întunecate favorizează accidentele.
• Nu utilizati aparatele în spații cu atmosferă explozivă, cum ar fi în prezența lichidelor inflamabile, gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Fișele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel fișa. Nu utilizati niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Fișele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate sau legate la masă, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

POWDP25230 RO

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală creste în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu utilizați niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în miscare. Cablurile deteriorate sau încălcite cresc riscul de electrocutare.
• Când aparatul funcționează în exterior, utilizați un prelungitor corespunzător folosirii în exterior. Utilizarea unui prelungitor adecvat utilizării la exterior reduce riscul de electrocutare.
• Dacă trebuie utilizat aparatul în medii umede, utilizați o priză protejată cu disjunctor bipolar. Utilizarea unui disjunctor bipolar reduce riscul de electrocutare.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folositi-vă simțul practic atunci când lucrați cu aparatul electric. Nu utilizați un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Utilizați echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive folosite indiferent de conditii reduc rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectat înainte de a băga în priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de părțile în mișcare. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurati-vă că sunt conectate și folosite corect. Utilizarea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Utilizați aparatul electric conform destinației sale. Utilizarea în mod corespunzător a aparatului electric vă va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos si trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele sunt periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întretinute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele așchietoare întreținute corespunzător, având lamele de tăiere ascutite, se blochează mai greu și sunt mai usor de controlat.

POWDP25230 RO

- Utilizați aparatul, accesoriiile și lamele etc. în conformitate cu aceste instructiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb identice. Astfel, se va păstra siguranța în funcționare a aparatului.

6 AVERTISMENTE SPECIFICE DE SIGURANTĂ PENTRU FERĂSTRAIELE CIRCULARE

- Verificați dacă toate apărătoarele lamei sunt în perfectă stare de funcționare.

- Verificați dacă lama este protejată corespunzător. Respectați în special instrucțiunile de mai jos:

–Nu blocați apărătoarea lamei. Înainte de a utiliza din nou mașina, reparați discurile de ferăstrău eventual blocate.

-Înainte de a utiliza din nou maşina, reparați arcurile de tensionare eventual rupte.

-Nu scoateți cuțitul de despicare. Distanța între muchia dințată și cuțitul de despicare trebuie să fie de maximum 5 mm. Diferența de nivel între muchia dințată și cuțitul de despicare trebuie să fie de maximum 5 mm.

■ Nu utilizati lame din oțeluri rapide.

- Nu utilizati lame îndoite, deformate sau deteriorate în orice alt mod.

- Nu utilizati lame neconforme cu specificațiile din acest manual.

Înainte de tăiere, îndepărtați cuiele și alte obiecte metalice din piesa de prelucrat.

- Nu începeti tăierea înainte de atingerea vitezei maxime a ferăstrăului.

- Fixați piesa de prelucrat cu dispozitivul de fixare. Nu încercați tăierea unor piese foarte mici.

Lăsați jos mașina numai după oprire și după oprirea completă a discului ferăstrăului.

- Nu încercați încetinirea lamei prin apăsare pe partea laterală.

Înainte de a efectua lucrări de întreținere, deconectați mașina de la priză.

- Feriți mâinile de zona de tăiere și de disc. Țineți cealaltă mână pe mânerul auxiliar sau pe carcasa motorului. Dacă ambele mâini țin ferăstrăul, acestea nu pot fi tăiate de lamă.

- Nu băgați mâna sub piesa de prelucrat. Paravanul nu vă apără de lamă, dacă mâna se află sub piesa de lucru.

- Reglați adâncimea de tăiere în funcție de grosimea piesei de prelucrat. Sub piesa de lucru nu trebuie să se vadă mai mult de un dinte complet al lamei.

- Nu țineți niciodată piesa în curs de tăiere în mână sau pe picior. Asigurați piesa de lucru de o platformă stabilă. Este important să susțineți piesa de lucru în mod corespunzător pentru a minimiza expunerea corpului, blocarea lamei sau pierderea controlului.

- Tineți aparatul electric de suprafețele de prindere izolate în timpul folosirii acestuia, atunci când aparatul electric poate intra în contact cu un fir ascuns. Contactul cu un cablu „sub tensiune” poate face ca piesele metalice expuse ale uneltei să fie și ele „sub tensiune” și să electrocuteze operatorul.

- La despicare, folosiți întotdeauna un ghidaj longitudinal sau un ghidaj drept de aliniere. Aceasta îmbunătățește precizia tăieturii și reduce şansele de blocare a lamei.

- Utilizați întotdeauna discuri de dimensiunea și modelul corect. Lamele care nu se potrivesc monturii ferăstrăului vor funcționa excentric, provocând pierderea controlului.

- Nu folositi niciodată șaibe sau șuruburi de disc deteriorate sau incorecte. Șaibele și șurubul lamei au fost special concepute pentru ferăstrăul dvs., pentru performanțe și siguranță de funcționare optime.

- Tineți ferm ferăstrăul cu ambele mâini și așezați mâinile astfel încât să rezistați forței reculului. Așezați-vă pe oricare dintre lateralele lamei, dar nu în prelungirea acesteia.

POWDP25230 RO

Reculul poate proiecta ferăstrăul spre înapoi, dar forța reculului poate fi controlată de către operator, cu condiția luării unor măsuri corespunzătoare.

• Dacă lama se blochează sau dacă se întrerupe tăierea din orice alt motiv, eliberați declanșatorul și țineți nemișcat ferăstrăul în material până la oprirea completă a lamei. Nu încercați niciodată să îndepărtați ferăstrăul din piesa de prelucrat sau să deplasați ferăstrăul spre înapoi cât timp discul se află în mișcare: poate apărea reculul. Inspectați și luați măsuri de corecție pentru a elimina cauza blocării discului.
• La repornirea ferăstrăului într-o piesă de prelucrat, centrați lama ferăstrăului în tăietură astfel încât dantura ferăstrăului să nu fie intrată în material. Dacă discul se blochează, ar putea fi proiectat în sus sau ar putea recula din piesa de prelucrat în timpul repornirii ferăstrăului.
• Asezați pe suporturi panourile de mari dimensiuni pentru a minimiza pericolul de blocare și recul al lamei. Panourile mari tind să se lase sub propria greutate. Trebuie asezate suporturi sub panou, pe ambele laturi, lângă linia de tăiere și lângă marginea panoului.
• Nu utilizați lame tocite sau deteriorate. Lamele neascuțite sau montate necorespunzător produc tăieturi înguste, creând frecare excesivă, blocarea lamei și recul.
• Pârghiile de blocare a adâncimii lamei și a unghiului de teşire trebuie strânse și securizate înainte de efectuarea tăierii. Dacă reglajul lamei se schimbă în timpul tăierii, pot apărea blocarea și reculul.
• Fiți extrem de prudent atunci când tăiați în pereți existenți sau în alte zone oarbe. Lama iesită în afară poate tăia obiecte ce pot provoca recul
  Înainte de fiecare utilizare, verificați închiderea corespunzătoare a apărătorii inferioare. Nu utilizați ferăstrăul dacă apărătoarea inferioară nu se mișcă liber și nu se închide instantaneu. Nu legați și nu fixați apărătoarea inferioară în poziția deschisă. Dacă scăpați accidental ferăstrăul pe jos, apărătoarea inferioară s-ar putea îndoi. Ridicați apărătoarea inferioară utilizând mânerul de retragere și asigurați-vă că se mișcă liber și că nu atinge discul sau oricare altă componentă, în orice unghi si la orice adâncime de tăiere.
• Verificați funcționarea resortului apărătorii inferioare. Dacă apărătoarea și resortul nu funcționează corespunzător, acestea trebuie reparate înainte de utilizare. Apărătoarea inferioară poate funcționa lent din cauza componentelor defecte, a depunerilor cleioase sau din cauza acumulării de reziduuri.
• Apărătoarea inferioară poate fi retrasă manual doar pentru efectuarea unor tăieturi speciale cum ar fi „tăieturi prin plonjare” sau „tăieturi complexe”. Ridicați apărătoarea inferioară retrăgând mânerul; imediat după pătrunderea discului în material, apărătoarea inferioară trebuie eliberată. Pentru toate celelalte tăieri, apărătoarea inferioară trebuie să funcționeze automat.
• Verificați permanent dacă apărătoarea inferioară acoperă discul, înainte de a așeza ferăstrăul pe banc sau pe podea. Discul neprotejat și care încă se rotește va face ca ferăstrăul să se deplaseze spre înapoi, tăind oricare obiect aflat în calea sa. Atenție la durata de oprire a discului după eliberarea comutatorului.

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE

7.1 Acumulatorii

• Nu încercati deschiderea sub niciun motiv.
• Nu depozitati în locuri unde temperatura poate depăsi 40 °C
  Încărcati numai la temperaturi ambiante între 4 °C si 40 °C
• Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.
• Este recomandată descărcarea și reîncărcarea cu regularitate a accumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a accumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.

POWDP25230 RO

- La eliminarea accumulatorilor, respectați instrucțiunile din capitolul „Protectția mediului”. - Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.

- Nu încălziți. La încălzirea accumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați accumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.

- În condiții extreme se pot produce scurgeri din accumulatori. În caz că se observă lichid pe suprafata bateriei, procedati după cum urmează:

- Stergeti cu atentie lichidul cu o cârpă. Evitati contactul cu pielea.

- În caz de contact cu pielea sau cu ochii, urmati instructiunile de mai jos:

√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau otetul.
√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentati-vă la medic.

Pericol de incendiu! Evitați scurtcircuitarea bornelor unui accumulator desprins. Nu dati foc accumulatorului.

7.2 încărcătoare

• Nu încercati încărcarea bateriilor nere încărcabile.
• înlocuiti imediat cablurile defecte.
  ■ Feriti încărcătorul de apă.
• Nu deschideti încărcătorul.
• Nu testati încărcătorul.
  Încărcătorul este destinat numai utilizării în interior.

8 ÎNCĂRCAREA, INTRODUCEREA SAU SCOATEREA ACUMULATORULUI

8.1 Indicații privind încărcătorul (Fig. 1)

Conectati încărcătorul la priza de curent:

■ Verde aprins continuu: gata de încărcare.
- Rosu intermitent: în curs de încărcare.
- Verde aprins continuu: încărcat.
- Verde si rosu aprinse continuu: accumulatori deteriorati sau încărcător deteriorat.

Notă: dacă acumulatorul nu se potrivește bine, deconectați-l și verificați dacă setul de acumulatori este modelul corect pentru acest încărcător, conform celor indicate în diagrama din specificație. Nu încărcați alt set de acumulatori sau un set care nu se potrivește bine în încărcător.

• Verificati frecvent încărcătorul si setul de accumulatori în timp ce acestea sunt conectate.
• Scoateți din priză încărcătorul și deconectați-l de la setul de accumulatori la terminarea încărcării.
• Lăsati setul de accumulatori să se răcească total înainte de utilizare.
• Tineti încărcătorul si setul de accumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă accumulatorul este cald după utilizare continuă în unealtă, lăsați-I să se răcească la temperatura camerei înainte de încărcare. Astfel veți prelungi autonomia a accumulatorilor.

8.2 Scoaterea/introducerea accumulatorului (Fig. 2)

AVERTISMENT: Înainte de a face orice reglaj, asigurați-vă că unealta este oprită sau scoateți setul de accumulatori.

• Tineți unealta cu o mână și setul de accumulatori (20) cu cealaltă mână.
• Pentru instalare: împingeți și glisați setul de accumulatori în compartimentul dedicat, asigurându-vă că mecanismul de deschidere din partea din spate a accumulatorului se fixează în poziție și că accumulatorul este securizat înainte de începerea lucrului.
• Pentru scoatere: Apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageti afară setul de acumulatori.

8.3 Indicator al încărcării accumulatorului (Fig. 3)

Pe setul de accumulatori există indicatoare de încărcare a accumulatorului, puteți verifica starea de încărcare a accumulatorului apăsând butonul (22). Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă accumulatorul este suficient de încărcat pentru functionare corespunzătoare.

Cele 3 LED-uri pot indica starea nivelului de încărcare a accumulatorului:

3 LED-uri aprinse: Acumulator încărcat complet.

2 LED-uri aprinse: Acumulator încărcat 60%.

1 LED aprins: Acumulator aproape descărcat.

9 REGLAJE

9.1 Înlocuirea discului ferăstrăului (Fig. 4)

Utilizați numai lame ascuțite și în bună stare. Lamele crăpate sau îndoite trebuie înlocuite imediat. Scoateți acumulatorul din aparat.

• Aşezati ferăstrăul circular pe lateral pe o suprafață dreaptă. Vă recomandăm să aşezati jos sabotul (10) la o adâncime minimă de tăiere la care se utilizează cu usurintă.
• Ímpingeți butonul de blocare a axului către carcasa motorului, conform indicatiei săgeții din fig. 4 și tîneti cu fermitate.
• Rotiți în sens orar bolțul clemei lamei utilizând cheia Allen livrată împreună cu aparatul.
• Scoateți surubul clemei discului și flansa exterioară.
• Ridicati apărătoarea inferioară (11) utilizând maneta apărătorii inferioare (9) și scoateți discul.
  Curățați flansele discului, apoi montați noul disc pe axul de iesire, pe flansa interioară.
• Asigurați-vă că dinții ferăstrăului și săgeata de pe lamă sunt în aceeași direcție cu săgeata de pe apărătoarea superioară.
  ■ Montați la loc flanșa exterioroară, apoi strângeți şurubul clemei discului.
  Asigurati-vă că discul ferăstrăului se poate mișca liber, rotindu-l cu mâna.

9.2 Reglarea adâncimii de tăiere (Fig. 5)

Adâncimea de tăiere poate fi reglată continuu. O tăiere dreaptă se obține cu discul ferăstrăului iesit în afara materialului cu circa 3 mm.

• Slăbiti butonul de blocare pentru reglarea adâncimii (16).
• Mențineți sabotul (10) așezat drept pe marginea piesei de prelucrat și ridicăți corpul ferăstrăului până când discul ajunge la adâncimea corectă stabilită de reperul de adâncime (17) (aliniați linia scalei).
• Strângeti butonul de blocare pentru reglarea adâncimii.

POWDP25230 RO

9.3 Reglarea unghiului de tăiere (Fig. 6)

Unghiul de tăiere poate fi reglat la orice valoare între 0° și 45°.

• Slăbiți maneta de blocare pentru reglarea adâncimii (2).
  ■ Reglați sabotul la unghiul dorit, între 0° și 45°.
• Strângeti maneta de blocare pentru reglarea unghiului.

9.4 Montarea ghidajului paralel (Fig. 7)

Ghidajul paralel permite tăierea în paralel cu o muchie la o distanță maximă de 10 cm.

• Slăbiți butonul de blocare a ghidajului de aliniere (1).
• Glisați ghidajul de aliniere (15) prin fantele sabotului până la lățimea dorită.
  Strângeti butonul de blocare pentru a-l fixa bine la locul său.
• Verificați dacă ghidajul de aliniere rămâne pe lemn pe toată lungimea pentru a asigura tăieturi paralele peste tot.

10 MOD DE UTILIZARE

10.1 Instructiuni de utilizare

• Prindeți piesa de prelucrat. Asigurați-vă că partea care va fi vizibilă mai târziu este cu fața în jos, deoarece täietura este mai fină pe acea parte.
• Porniți aparatul înainte de a atinge piesa de prelucrat. Nu apăsați lama. Lăsați mașinii suficient timp pentru a tăia piesa de prelucrat.
• Tineți mașina cu ambele mâini, utilizând ambele mânere. Astfel asigurați controlul optim asupra mașinii.
• Pentru tăieturi drepte de-a lungul unei linii desenate utilizati marcajul pentru tăieturi drepte.
• Pentru tăierea în unghi de-a lungul unei linii desenate folosiți reperul pentru tăiere în unghi.

10.2 Pornirea și oprirea (Fig. 8)

Înainte de a acționa comutatorul PORNIT/OPRIT, verificați ca lama ferăstrăului să fie montată corect și să funcționeze corespunzător, iar bolțul de prindere a lamei să fie bine strâns.

• Conectați setul de acumulatori la ferăstrăul circular și asigurați-vă că acesta este ferm conectat.
• Pentru a porni aparatul, țineți apăsat butonul de deblocare (5) și apăsați întrerupătorul pornire/oprire (6).
  ■ Pentru a opri aparatul, eliberați întrerupătorul pornire/oprire.

10.3 Extragerea prafului

La racordul pentru extragerea prafului se poate conecta un aspirator, fie direct la racord, fie folosind un adaptor.

- La nevoie, conectați un adaptor la racordul de extragere a prafului.

10.4 Tăierea transversală

La tăierile transversală sau longitudinală, aliniați ghidajul cu adâncitura ghidajului de disc de pe bază. Întrucât grosimea discului variază, trebuie să faceți întotdeauna o tăiere de încercare într-o bucată de deșeu de-a lungul unei linii de ghidare, pentru a stabili cât trebuie deplasată linia de ghidare față de ghidaj pentru a efectua o tăiere precisă.

ANUNT: Distanța dintre linia de tăiere și linia de ghidare este cea cu care trebuie decalat ghidajul. Utilizați un ghidaj atunci când efectuați tăieri pe lungime sau pe lătime.

POWDP25230 RO

10.5 Teşirea

• Aliniați linia de tăiere cu adâncitura de 45° a ghidajului de disc de pe bază atunci când faceti tăieri tesite la 45°.
• Faceți o tăiere de încercare în bucata de deșeu, de-a lungul unei linii de ghidare, pentru a stabili cu cât trebuie să decalati linia de ghidare pe materialul de tăiat.
• Ajustati unghiul de tăiere la orice reglaj dorit, între 0 si 45°.

10.6 Lampa de lucru cu led

Lampa de lucru cu leduri (23) se va aprinde atunci când se apasă comutatorul declanșator. Acesta iluminează zona de lucru în timp ce lucrați.

AVERTISMENT: Nu priviți direct în raza lămpii. Nu îndreptați niciodată raza lămpii către nicio persoană sau către un alt obiect decât piesa de prelucrat.

Nu îndreptați în mod deliberat raza lămpii către personal și asigurați-vă că nu este îndreptată către ochii unei persoane pentru mai mult de 0,25 secunde.

11 CURĂȚAREA ȘI ÎNTRETINEREA

Atenție! Înainte de a efectua orice lucrări asupra echipamentului, scoateți din priză.

11.1 Curățarea

• Fantele de ventilatie ale maşinii trebuie să fie în permanență curate, pentru a evita supraîncălzirea motorului.
• Curătati periodic carcasa aparatului cu o cârpă moale, de preferintă după fiecare utilizare.
  ■ Fantele de ventilatie trebuie să fie în permanentă curate si lipsite de praf.
• Dacă murdăria nu poate fi îndepărtată, utilizati o cârpă moale umedă cu apă cu săpun.

Nu utilizati niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.

11.2 Lubrifierea

Aplicați periodic câte o picătură de ulei pe filetul şurubului de blocare.

POWDP25230 RO

12 DATE TEHNICE

Viteza de rotație	4000 min ^-1
Dimensiunea lamei	185 mm
Adâncimea maximă de tăiere	62 mm
Tensiune nominală CC	40 V
Capacitate maximă de tăiere 90°- 90°	62 mm
Capacitate maximă de tăiere 45°- 90°	42 mm
Dimensiunea alezajului	20 mm
Unghi reglabil	Da
Număr de dinți	24 de dinți
Mâner moale	Da
Lampă de lucru cu LED	Da

13 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA 82 dB (A)

Nivel de putere acustică LwA 93 dB (A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

aw (Vibratie)

3,4 m/s²

K = 1,5 ~m / s^2

14 DEPARTAMENTUL DE SERVICE

• Întrerupătoarele deteriorate trebuie înlocuite de departamentul nostru de service post-vânzare.
• În cazul în care cablul de conectare (sau fișa de alimentare) sunt deteriorate, trebuie înlocuite cu un cablu de conectare disponibil la departamentul nostru de service. Înlocuirea cablului de conectare trebuie făcută doar de departamentul nostru de service (vezi ultima pagină) sau de o persoană calificată (electrician calificat).

15 DEPOZITAREA

• Curățați temeinic întreaga mașină și accesoriiile sale.
• Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.
• Protejati aparatul de expunere la acțiunea directă a soarelui. Dacă este posibil, păstrați aparatul într-un loc întunecos.
• Nu păstrați în pungi de plastic, pentru a evita acumularea umezelii.

POWDP25230 RO

16 GARANTIE

- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator. - Această garanție acoperă toate defectiunile de materiale sau de producție, cu exceptia bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.

- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.

- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.

- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.

- Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone]

- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.

- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.

- Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instructiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.

- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.

- Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.

- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)

Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.

- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) si împreună cu dovada cumpărării.

- Pentru a se asigura functionarea optimă, aparatul trebuie încărcat minim 1 dată pe lună.

17 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

18 DECLARATIA DE CONFORMITATE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: FERĂSTRĂU CIRCULAR 185 mm 40 V

marcă de comerț: POWERplus

model: POWDP25230

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2006/42/EC

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1:2015

EN62841-2-5: 2014

EN55014-1:2017

EN55014-2:2015

Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Martens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate
