BRUKSANVISNING POWDP25230 PowerPlus

5.1 Arbeidsplassen 4

5.2 Elektrisk sikkerhet 4

5.3 Personsikkerhet....5

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy 5

5.5 Service....6

6 ANBEFALTE SIKKERHETSREGLER FOR SIRKELSAGER......6

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE 7

7.1 Batterier....7

7.2 Ladere....8

8 LADING OG INNSETTING ELLER FJERNING AV BATTERIET .. 8

8.1 Laderindikasjoner (Fig. 1)....8

8.2 Fjerning/innsetting av batteri (Fig. 2)......8

8.3 Batterikapasitetsindikator (Fig. 3)....9

9 JUSTERINGER 9

9.1 Bytte sagblad (Fig. 4)....9

9.2 Stille inn sagdybde (Fig. 5)....9

9.3 Innstilling av gjæringsvinkel (Fig. 6)....9

9.4 Montere parallellanslag (Fig. 7)....9

10 BRUK....10

10.1 Anvisninger for bruk av maskinen....10

10.2 Slå maskinen på og av (Fig. 8)....10

10.3 Støvavtrekk 10

Sirkelsagen er beregnet på saging av arbeidsemner av tre. Maskinen er ikke egnet for stasjonær bruk. Egner seg ikke til profesjonelt bruk.

ADVARSEL! Les og forstå denne brukerhåndboken før verktøyet tas i bruk, og ta vare på håndboken for fremtidig referanse. Hvis verktøyet leveres videre til en tredjeperson må også håndboken følge med.

2 BESKRIVELSE (FIG. A)

1. Låsehendel for styreskinne

2. Låsehendel for vinkeljustering

3. Vinkelangivelse

4. Styrehåndtak

5. Låseknapp

6. PÅ/AV-bryter

7. Hovedhåndtak

8. Støvavtrekk

9. Hendel til nedre beskyttelse

10. Bunnplate

11. Nedre beskyttelse

12. Bladklemmebolt

13. Ytre flens

14. Sagblad

15. Styreskinne

16. Låsehendel for dybdejustering

17. Dybdeangivelse

18. Låseknapp, spindel

19. Lader (IKKE inkludert)

20. Batteripakke med batterikapasitetsindikator (IKKE inkludert)

21. Batteripakkens utløserknapp

22. Knapp for batterikapasitetsindikator

23. LED arbeidslys

3 PAKKENS INNHOLD

■ Fjern alle pakkematerialer.

- Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

■ Sjekk at pakkens innhold er fullstendig.

- Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

- Ta vare på emballasjen så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem.

ADVARSEL: Emballasjen er ikke leketøy! Barn må ikke leke med plastposer! Kvelningsfare!

1 SIRKELSAG

1 unbrakonøkkel

1 parallellanslag

1 ekstra sagblad

1 håndbok

Hvis du oppdager at det mangler deler eller at noen deler er skadet, må du kontakte forhandleren.

4 SYMBOLFORKLARING

Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

	Symboliserer risiko for personskader eller skader på verktøyet.		I samsvar med vesentlige krav i EU-direktivet(ene).
	Les instruksjonshåndboken før bruk.		Klasse II-maskin – dobbeltisolert – krever ikke jordet støpsel.
	Ikke utsett lader og batteripakke for vann.		Omgivelsestemperatur maks. 40 C (kun for batteri).
	Batteri og lader må ikke brennes.		Bruk batteri og lader kun i lukkede rom.
	Bruk batteri og lader kun i lukkede rom.		Batteri og lader må ikke brennes.
	Bruk hørselsvern.		Bruk pustebeskyttelse ved støvutvikling.
	Bruk av øyebeskyttelse er påbudt.

5 GENERELLE SIKKERHETSADVARSLER

Samtlige sikkerhetsregler og advarsler må leses. Hvis du ikke følger sikkerhetsreglene kan det føre til elektrisk støt, brann og/eller alvorlige personskader. Begrepet «elektroverktøy» som er brukt i advarslene, henviser til elektroverktøy som drives fra strømnettet (med kabel) eller med batteri (uten kabel).

5.1 Arbeidsplassen

• Hold arbeidsplassen ren og ryddig. Rot og dårlig opplyst arbeidsområde kan føre til ulykker.
• Bruk apparatet i omgivelser uten eksplosjonsfare, og der det ikke finnes brennbare væsker, gasser eller støv. Elektroverktøy avgir gnister som kan antenne støv eller damp.
• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter, reduserer faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

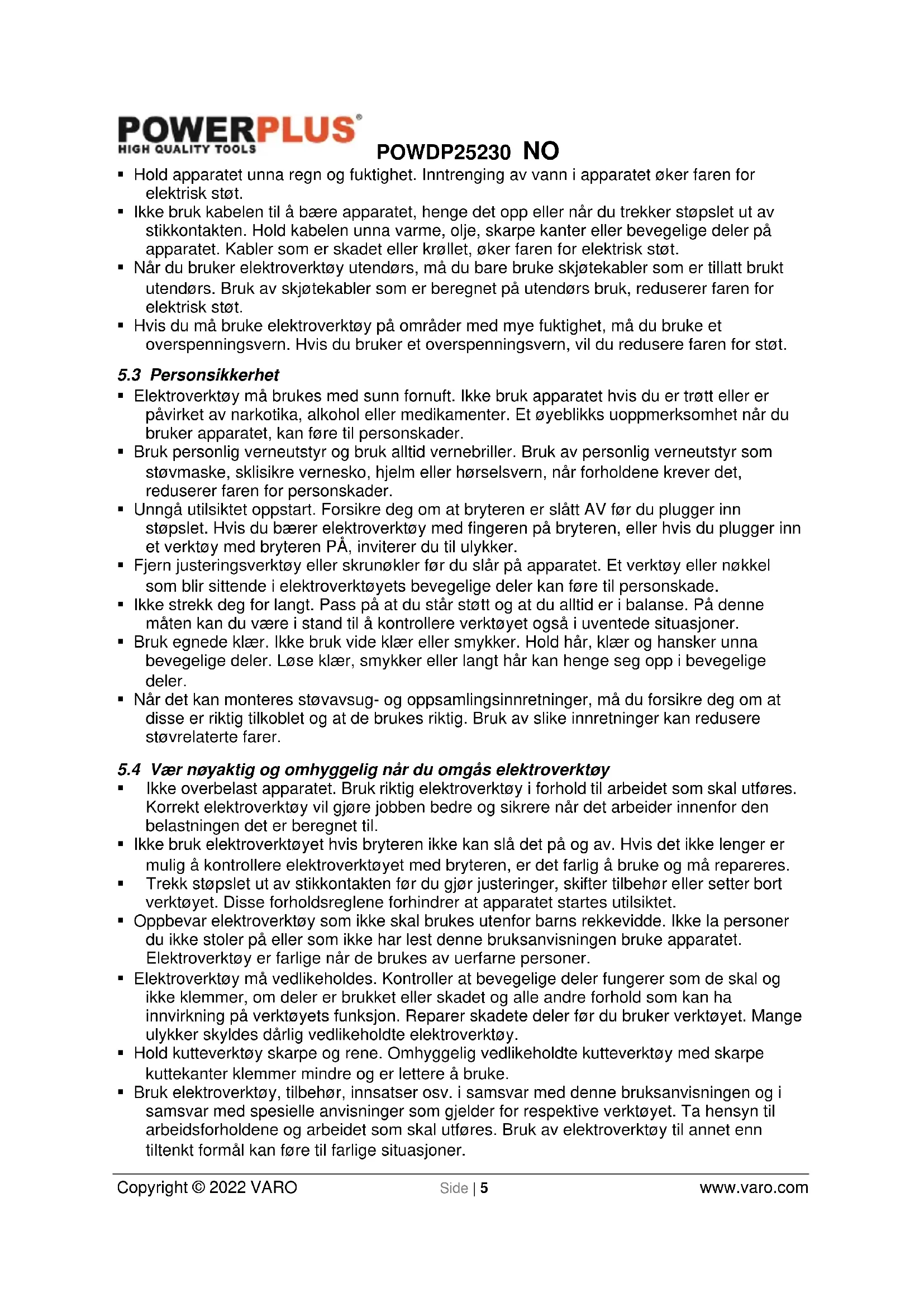

POWDP25230 NO

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.
• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Kabler som er skadet eller krøllet, øker faren for elektrisk støt.
• Når du bruker elektroverktøy utendørs, må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk, reduserer faren for elektrisk støt.
• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

5.3 Personsikkerhet

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet, kan føre til personskader.
• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.
• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.
• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.
• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.
• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.
• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.
• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.
• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.
• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.
• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

POWDP25230 NO

5.5 Service

- La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.

6 ANBEFALTE SIKKERHETSREGLER FOR SIRKELSAGER

• Pass på at alle bevegelige vern kan beveges fritt.
• Pass på at sagbladet er ordentlig beskyttet. Følg spesielt anvisningene nedenfor:

–Fest aldri vernedekslet til sagbladet. Sett tilbake et fastsittende vernedeksel før du bruker maskinen på nytt.

– Hvis spennfjæren blir defekt, må den byttes før du bruker maskinen på nytt.
– Du må aldri ta av spaltekniven. Avstanden mellom tannkransen og spaltekniven må ikke overskride 5 mm. Høydeforskjellen mellom spaltekniven og tannkransen må ikke overskride 5 mm.

- Ikke bruk sagblader av HSS-stål.

- Ikke bruk sagblader som er bøyd, deformert eller skadet på annen måte.

- Ikke bruk sagblader som ikke oppfyller spesifikasjonene i denne håndboken.

- Trekk ut alle spikre og andre metallgjenstander fra arbeidsemnet før du begynner å arbeide.

- Ikke begynn å sage før maskinen har nädd fullt omdreiningstall.

- Fest arbeidsemnet godt. Ikke forsøk å sage svært små arbeidsemner.

- Ikke legg fra deg maskinen før du har slått den av og sagbladet har stanset helt.

- Forsøk aldri å bremse sagbladet ved å trykke mot siden på det.

- Husk å trekke støpslet ut av kontakten før du utfører vedlikehold på maskinen.

- Ikke ta inn under arbeidsstykket. Beskyttelsen kan ikke beskytte deg fra bladet under arbeidsstykket.

- Juster sagedybden etter tykkelsen på arbeidsstykket. Mindre enn en hel tann av bladet skal være synlig under arbeidsstykket.

- Hold aldri stykket som sages i hendene eller over et ben. Fest arbeidsstykket til et stabilt underlag. Det er viktig at arbeidsstykket støttes godt, slik at du minimerer faren for kroppen, at bladet setter seg fast eller at du mister kontrollen.

- Hold verktøyet i de isolerte gripeflatene når du utfører en handling der et kutteverktøy kan komme i kontakt med skjulte ledninger. Kontakt med en "strømførende" ledning vil gjøre eksponerte metalldeler på verktøyet "strømførende" og gi brukeren støt.

- Ved kløyving må du alltid bruke et kløyveanslag eller en rett kantføring. Dette forbedrer nøyaktigheten til kuttet, og reduserer faren for at bladet setter seg fast.

- Bruk alltid sagblader av rett størrelse og form. Blad som ikke er korrekt i forhold til festene på utstyret vil rotere eksentrisk, og føre til at du mister kontrollen.

- Bruk aldri skadede eller ukorrekte sagblad eller bolter. Boltene og skivene for feste av bladet er spesielt designet for sagen din, for optimal ytelse og sikkerhet.

- Hold et godt grep på sagen med begge hender og stå på en slik måte at du kan stå imot et eventuelt tilbakeslag (rekyl). Stå til siden for sagbladet, aldri på linje med bladet slik at det peker mot deg. Tilbakeslag kan føre til at sagen bykser bakover, men du kan kontrollere tilbakeslagskreftene hvis du tar riktige forholdsregler.

- Når sagen setter seg fast, eller hvis du, av en eller annen grunn, ønsker å avbryte kuttet, slipp opp avtrekkeren og hold sagen i ro i arbeidsemnet inntil sagbladet har stanset. Du må aldri forsøke å fjerne sagen fra arbeidsemnet eller trekke sagen bakover mens bladet fremdeles roterer. Dette kan lett føre til tilbakeslag. Inspiser og korriger arbeidet for å redusere risikoen for at bladet kan sette seg fast.

- Når du starter opp sagen i et arbeidsstykke, må du passe på at sagen er posisjonert midt i kuttet, slik at tennene ikke kommer i berøring med trevirket. Hvis sagbladet setter seg fast, kan det trekke seg selv opp av kuttet, eller det kan oppstå tilbakeslag under oppstarten.

POWDP25230 NO

- Støtt store plater og planker for å redusere risikoen for at bladet skal sette seg fast og at det oppstår tilbakeslag. Store plater har en tendens til å sige på grunn av sin egen vekt. Støttene må plasseres på begge sider av platene eller plankene i nærheten av området du vil kutte, og også på endene av platen eller planken.

- Ikke bruk sløve eller ødelagte sagblad. Sløve eller feilmonterte bladet kan gi et smalt kutt og dette fører til økt friksjon, noe som er med på å øke risikoen for at bladet skal sette seg fast, og at det oppstår tilbakeslag.

- Bladdybde og låsespakene for justeringen av gjæringsvinkelen må være strammet til og sikret før du utfører kuttet. Hvis bladets justeringer endrer seg mens du kutter, kan dette føre til at bladet setter seg fast og at det oppstår tilbakeslag.

- Vær ekstra forsiktig når du sager i vegger eller andre områder med blindsoner. Bladet kan kutte gjenstander som kan forårsake tilbakeslag.

- Kontroller at det nedre vernet er ordentlig lukket før bruk. Ikke bruk sagen hvis det nedre vernet ikke kan bevege seg fritt og lukker seg umiddelbart. Du må aldri feste eller binde fast det nedre vernet i åpen posisjon. Hvis du mister sagen, kan det nedre vernet bli bøyd. Hev det nedre vernet ved hjelp av trekkhåndtaket og forsikre deg om at vernet kan bevege seg fritt og at det ikke kommer i berøring med bladet eller andre deler, uansett vinkel eller kuttedybde.

- Kontroller at fjæren til det nedre vernet fungerer som den skal. Hvis vernet og fjæren ikke fungerer korrekt, må de repareres før du kan bruke sagen. Det nedre vernet kan være tregt i bevegelsene hvis noen deler er skadet, eller hvis det har hopet seg opp klebrig belegg eller annet smuss.

- Det nedre vernet kan trekkes tilbake manuelt for helt spesielle kutt, som f.eks. dypkutt eller kutt i sammensatte arbeidsstykker. Hev det nedre vernet ved hjelp av trekkhåndtaket. Så fort bladet går inn i arbeidsemnet, må du frigjøre det nedre vernet igjen. For alle andre sagoperasioner, skal det nedre vernet operere automatisk.

- Pass alltid på at det nedre vernet dekker sagbladet før du legger fra deg sagen på arbeidsbenken eller gulvet. Et ubeskyttet blad som roterer, vil føre til at sagen beveger seg ukontrollert og at den kan kutte gjenstander den kommer i kontakt med. Husk på at det tar litt tid før bladet stopper å rotere etter at du har skrudd av maskinen ved å slippe grepet på avtrekkerbryteren.

7 EKSTRA SIKKERHETSREGLER FOR BATTERIER OG LADERE

7.1 Batterier

■ Forsøk aldri å åpne dem, uansett grunn.

- Oppbevar batteriene på et kjølig, tørt sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.

- Li-ion-batterier bør utlades og lades jevnlig (minst 4 ganger per år). Ved lagring over lang tid bør li-ion-batteriet være ladet til 40 % av kapasiteten.

- Når du skal kaste batterier må du følge instruksionene i avsnittet «Beskytte miliøet».

- Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

- Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier må ikke kastes i ild, da dette kan føre til eksplosion og/eller intens ildutvikling.

- Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger:

POWDP25230 NO

- Tørk forsiktig av væsken med en klut. Unngå hudkontakt.

- Ved hud- eller øyekontakt må du følge instruksjonene nedenfor:

√ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik.

√ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege.

Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

7.2 Ladere

• Forsøk aldri å lade opp vanlige engangsbatterier.
• Defekte ledninger må repareres øyeblikkelig.
  ■ Laderen må ikke utsettes for vann.
  ■ Laderen må ikke åpnes.
• Ikke stikk objekter i laderen.
• Laderen er kun beregnet på innendørs bruk.

8 LADING OG INNSETTING ELLER FJERNING AV BATTERIET

8.1 Laderindikasjoner (Fig. 1)

Koble laderen til stikkontakten:

1. Overvåk laderen og batteripakken regelmessig mens de er tilkoblet.
2. Trekk ut kontakten til laderen og koble den fra batteripakken når den er ferdig.
3. La batteripakken kjøle seg helt ned før du bruker den.
4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, må du la det kjøle seg ned til romtemperatur før lading. Dette vil forlenge batterienes levetid.

8.2 Fjerning/innsetting av batteri (Fig. 2)

ADVARSEL: Før du foretar justeringer, må du forsikre deg om at verktøyet er slått av eller fjerne batteripakken.

• Hold verktøyet med en hånd og batteripakken (20) med den andre.
• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner å bruke det.
• Fjerne: Trykk på batteriutløseren og trekk ut batteripakken samtidig.

POWDP25230 NO

8.3 Batterikapasitetsindikator (Fig. 3)

Det er batterikapasitetsindikatorer på batteripakken. Du kan kontrollere kapasiteten på batteriet hvis du trykker på knappen (22). Før du bruker maskinen, må du trykke på bryteren for å kontrollere om batteriet er fullt nok for ordentlig bruk.

Bytt straks ut sprukne eller bøyde sagblader. Fjern batteripakken fra sagen.

• Legg sirkelsagen på siden på et flatt underlag. Vi anbefaler at du bringer bunnplaten (10) ned som for minimum sagedybde. Det gjør sagen enklere å håndtere.
• Skyv låseknappen for spindelen mot motorhuset, som pilen viser i Fig. 4 og hold den fast.
• Drei bladklemmebolten i retningen mot klokken ved å bruke unbrakonøkkelen som følger med verktøyet.
  ■ Fjern bladklemmebolten og den ytre flensen.
• Løft det nedre vernet (11) med spaken (9) og ta av sagbladet.
• Rengjør sagbladflensene og monter deretter et nytt sagblad på spindelen, mot den indre flensen.
• Forsikre deg om at sagtennene og pilen på bladet peker i samme retning som pilen på det øvre vernet.
• Sett på den ytre flensen igjen og stram til bladklemmebolten.
• Kontroller at sagbladet løper fritt ved å dreie det for hånd.

9.2 Stille inn sagdybde (Fig. 5)

Sagtinden kan stilles inn trinnløst. Du oppnår et bra sagsnitt hvis sagbladet stikker ca. 3 mm utenfor materialet.

■ Løsne stilleskrue for dybdejustering (16).
- Hold bunnplaten (10) flatt mot kanten på arbeidsstykket og løft sagen til bladet er på riktig dybde i.h.t. dybdemåleren (17) (bruk strekene på skalaen).
- Stram til stilleskrue for dybdejustering.

9.3 Innstilling av gjæringsvinkel (Fig. 6)

Gjæringsvinkelen kan stilles inn trinnløst mellom 0° og 45°.

■ Løsne låsespaken for vinkeljustering (2).
- Juster skoen til ønsket vinkel mellom 0° til 45°.
- Stram til låsespaken for vinkeljustering.

9.4 Montere parallellanslag (Fig. 7)

Med parallellanslaget kan du sage opptil 10 cm parallelt med en kant.

■ Løse stilleskruen for parallellanslaget (1).
- Skyv parallellanslaget (15) gjennom sporene i bunnplaten, til ønsket bredde.
- Stram til stilleskruen for å holde parallellanslaget på plass.
- Påse at parallellanslaget hviler mot treet i hele lengden for å oppnå konsistente parallellkutt.

POWDP25230 NO

10 BRUK

10.1 Anvisninger for bruk av maskinen

• Fest arbeidsemnet. Pass på at siden som skal være synlig ligger ned, fordi sagsnittet er mest nøyaktig på denne siden.
• Start maskinen før den berører arbeidsemnet. Ikke bruk makt for å presse på sagbladet. Gi maskinen tid til å sage seg gjennom arbeidsstykket.
• Hold maskinen fast i begge håndtakene. Slik får du maksimal kontroll over maskinen.
• Til rett saging langs en trukket linje bruker du markeringen for rett saging.
• Til fasesaging langs en trukket linje bruker du markeringen for faser.

10.2 Slå maskinen på og av (Fig. 8)

Før du slår på sagen med ON/OFF-bryteren (AV/PÅ), må du kontrollere at bladet er korrekt montert og roterer jevnt, og at bladklemmebolten er godt strammet.

• Koble batteripakken til den trådløse sirkelsagen, og kontroller at den sitter godt.
• For å slå på maskinen, må du først trykke inn låseknappen (5) og holde denne inne mens du trykker inn på-/av - bryteren (6).
• For å slå av maskinen, slipper du bare på/av - bryteren (6).

10.3 Støvavtrekk

Du kan koble en støvsuger til støvavtrekket, enten direkte på avtrekket eller via en adapter.

Ved kryssaging eller saging på langs, skal styrelinjen innrettes med hakket for bladstyring på basen. Siden bladtykkelsen varierer, bør du alltid gjøre et prøvekutt langs en styrelinje i restmateriale, for å fastslå hvor mye du bør avvike fra styrelinjen for å få et nøyaktig kutt.

MERK: Avstanden fra sagelinjen til retningslinjen skal være den samme som avstandsjusteringen av lederen. Bruke en leder for kutting på langs eller på tvers av brede bord eller plater.

10.5 Fasesaging

• Innrett sagelinjen med hakket i 45-graders vinkel for kutteretning som du kan se på basen av sagen hvis du vil utføre et 45 graders fasekutt.
• Gjør et prøvekutt langs en styrelinje i et emne som er til overs, for å fastslå hvor mye du bør avvike fra styrelinjen på materialet som skal sages.
• Juster sagevinkelen til enhver ønsket innstilling mellom 0 og 45°.

10.6 LED arbeidslys

LED-arbeidslyset (23) tennes automatisk når du trykker inn avtrekkerbryteren. Det sørger for lys i arbeidsområdet mens du arbeider.

ADVARSEL: Ikke se direkte mot lysstrålen. Sikt aldri strålen mot personer eller andre objekter enn arbeidsstykket.

Sikt aldri bevisst strålen mot personer, og sørg for at den ikke er rettet mot øyet til en person i mer enn 0,25 s.

11 RENGJ∅RING OG VEDLIKEHOLD

OBS! Trekk støpslet ut av stikkontakten før du utfører noe arbeid på maskinen.

11.1 Rengjøring

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.
• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.
• Sørg for at ventilasjonssporene er frie for støv og skitt.
• Gjenstridig skitt fjernes med en myk klut som er fuktet med såpevann.

- Smør gjengene på låseskruen med en dråpe olje med jevne mellomrom.

12 TEKNISKE DATA

Rotasjonshastighet	4000 min ^-1
Bladstørrelse	185 mm
Maks kuttedybde	62 mm
Merkespenning, DC	40 V
Maks kuttekapasitet 90° - 90°	62 mm
Maks kuttekapasitet 45° - 90°	42 mm
Borstørrelse	20 mm
Justerbar vinkel	Ja
Antall tenner	24 T
Mykt grep	Ja
LED arbeidslys	Ja

13 ST∅Y

Støyemisjonsverdier målt i samsvar med relevant standard. (K=3)

Lydtrykknivå LpA	82 dB(A)
Lydeffektnivå LwA	93 dB(A)

VIKTIG! Bruk hørselsvern när lydnivået er over 85 dB(A).

Vibrasjon

3,4 m/s²

K = 1,5 ~m / s^2

14 SERVICEAVDELING

• Skadede brytere må byttes ut av vårt serviceverksted.
• Hvis det oppstår skade på strømkabelen (eller støpslet), må denne byttes ut med en ny spesialkabel som fås kjøpt hos vår kundeservice. Strømkabelen må bare skiftes av vår kundeservice (se siste side) eller av en kvalifisert person (elektriker).

POWDP25230 NO

15 OPPBEVARING

• Gjør maskinen og tilbehøret grundig rent.
• Oppbevar maskinen utenfor barns rekkevidde, i stabil og sikker stilling, på et kjølig og tørtsted. Unngå for høve eller lave temperaturer.
• Beskytt maskinen mot direkte sollys. Oppbevar den om mulig i mørke.
• Ikke oppbevar maskinen under plast, dette skaper fuktighet.

16 GARANTI

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.
• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.
• Skader og/eller defekter som skyldes ukorrekt bruk dekkes heller ikke av garantien.
• Vi fraskriver oss også alt ansvar for personskader som skyldes ukorrekt bruk av verktøvet.
  ■ Reparasioner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.
  ■ Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.
• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.
• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.
• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.
• Garantikrav som aksepteres vil aldri føre til en forlengelse av garantiperioden. Heller ikke vil en ny garantiperiode starte dersom produktet erstattes.
  ■ Produkter eller deler som erstattes under garantien, tilfaller Varo NV.
• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller när det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).
• Du må ta vare på kvitteringen som bevis på datoen for kiøpet.
• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasien), sammen med kvittering på kjøpet.
• Verktöyet må lades opp minst én gang per måned for å sikre optimal funksjon.

17 MILJ∅

Hvis maskinen må skiftes ut etter lang tids bruk, må den ikke kastes sammen med husholdningsavfallet. Kast den på en miljøvennlig måte.

Avfall produsert av elektriske maskiner må ikke behandles som husholdningsavfall. Vennligst resirkuler hvis det er mulig. Undersøk med kommunen eller forhandleren for å få råd om resirkulering.

18 SAMSVARSERKLÆRING

VARO N.V. – Joseph Van Instraat 9 – BE2500 Lier – Belgia, erklærer at,

produktbetegnelse: SIRKELSAG 185 mm 40 V

merke: POWERplus

modell: POWDP25230

oppfyller de vesentlige kravene og andre relevante bestemmelser i gjeldende EU-direktiver, basert på bruken av europeiske, harmoniserte standarder. Enhver uautorisert endring av apparatet vil annullere denne erklæringen.

EU-Direktiver (med eventuelle endringer inntil dato for underskrift):

2011/65/EU

2006/42/EC

2014/30/EU

Europeiske harmoniserte standarder (med eventuelle endringer inntil dato for underskrift):

EN62841-1:2015

EN62841-2-5: 2014

EN55014-1:2017

EN55014-2:2015

Oppbevarer av teknisk dokumentasjon: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Undertegnede handler på vegne av selskapets CEO,

Mertens Ludo

Ludo Mertens

Regulatoriske saker - Samsvarsleder

- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).

- Kontroller, at hele pakkens indhold er der.

- Brug aldrig beskadigede eller forkerte savklingeskiver eller -bolte. Savklingeskiver og -bolte er specialdesignet til din sav med henblik på optimal ydeevne og driftssikkerhed.

8.2 Borttagning/montering av batteri (Fig. 2)....8

10.1 Bruksanvisning....10

8.2 Borttagning/montering av batteri (Fig. 2)
