РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWDP25230 PowerPlus

5.4 Използване и грижи за електроинструмента................................................ 5

9.2 Регулиране на дълбочината на рязане (Фиг. 5) ............................................ 10

9.3 Настройване на ъгъла на рязане (Фиг. 6) ...................................................... 11

9.4 Монтиране на успоредния направляващ ограничител (Фиг. 7) ................ 11

10.2 Включване и изключване на машината (Фиг. 8)........................................... 11

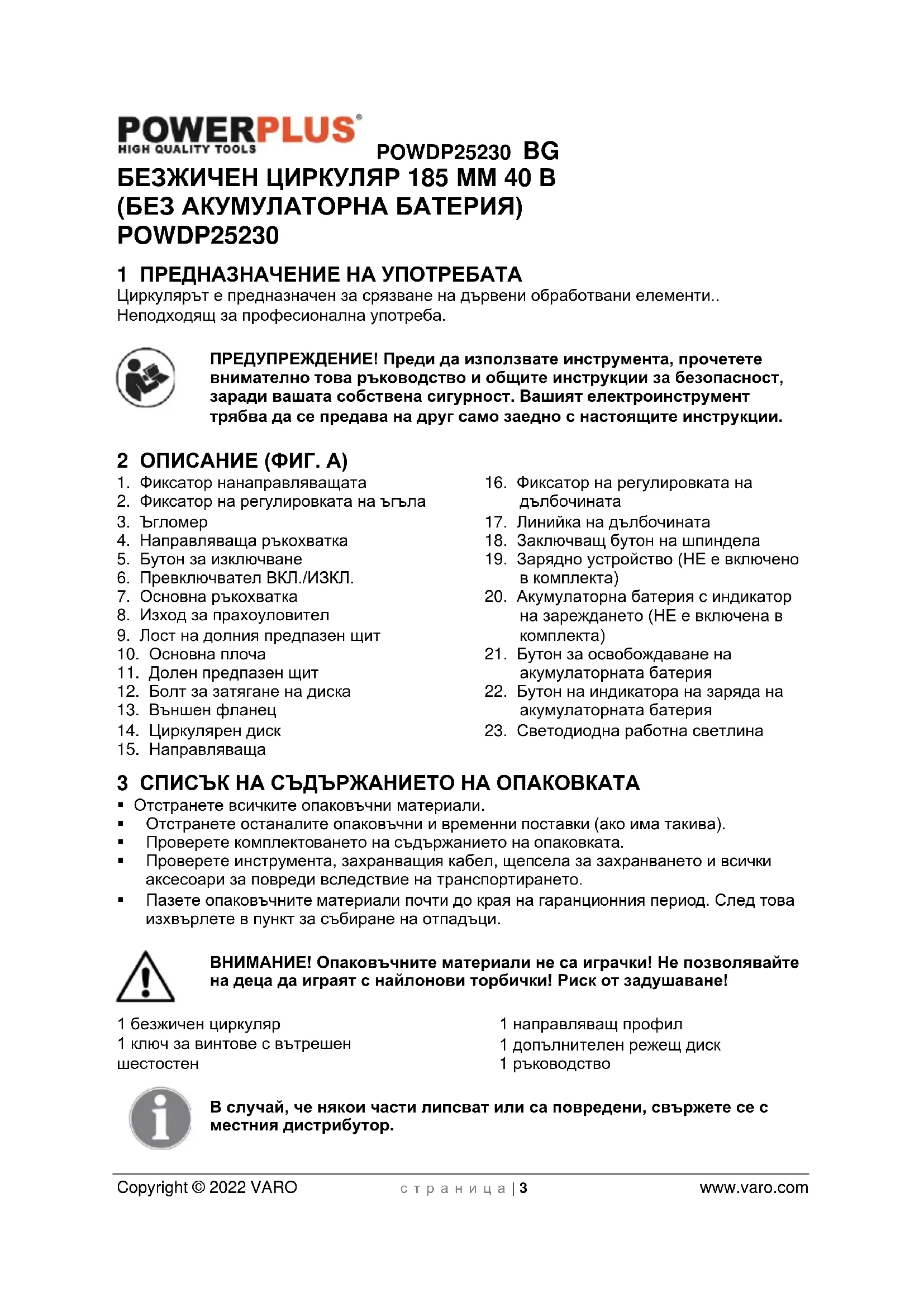

1. Фиксатор нанаправляващата

2. Фиксатор на регулировката на ъгъла

4. Направляваща ръкохватка

5. Бутон за изключване

6. Превключвател ВКЛ./ИЗКЛ.

7. Основна ръкохватка

8. Изход за прахоуловител

9. Лост на долния предпазен щит

17. Линийка на дълбочината

18. Заключващ бутон на шпиндела

на зареждането (НЕ е включена в

21. Бутон за освобождаване на

акумулаторната батерия

22. Бутон на индикатора на заряда на

акумулаторната батерия

23. Светодиодна работна светлина

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всичките опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете комплектоването на съдържанието на опаковката.

• Проверете инструмента, захранващия кабел, щепсела за захранването и всички аксесоари за повреди вследствие на транспортирането.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1 безжичен циркуляр 1 ключ за винтове с вътрешен

1 направляващ профил 1 допълнителен режещ диск 1 ръководство В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 4 www.varo.com 4 СИМВОЛИ В настоящият наръчник и/или на инструмента са използвани следните символи:

Показва риск от лично нараняване или повреда на инструмента.

В съответствие с основните изисквания на Европейски

Преди да използвате машината, прочетете ръководството.

Машина от ІІ клас – Двойна изолация – Не ви е необходим заземен щепсел.

Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия.

Не изгаряйте акумулаторната батерия или зарядното устройство.

Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения.

Използвайте предпазни средства за ушите.

Препоръчително е да се носи екипировка за респираторна защита.

Използвайте предпазни средства за очите. 5 ОБЩИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТТА ПРИ РАБОТА С МЕХАНИЧНО ЗАДВИЖВАНИ ИНСТРУМЕНТИ Прочетете всички предупреждения за безопасност и инструкции. Неспазването им може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът „електроинструмент” в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) електроинструмент.

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.

• Не работете с електроинструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Електроинструментите създават искри, които могат да запалят праха или парите.

• Не допускайте присъствие на деца или странични лица, когато работите с електроинструмент. Разсейването може да ви накара да загубите контрол върху

Винаги проверявайте, дали захранването отговаря на напрежението, посочено на табелката с технически данни.

• Щепселите на електроинструментите трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели- преходници със заземените електроинструменти. Щепселите, на които не саPOWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 5 www.varo.com правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.

• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.

• Не излагайте електроинструменти на дъжд и не ги оставяйте в мокра среда. Ако в електроинструмента влезе вода, тя ще увеличи риска от електрически удар.

• Не повреждайте и не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на електроинструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.

• Когато работите с електроинструмент навън, използвайте удължителен кабел, подходящ за употреба на открито. Използването на такъв кабел намалява риска от електрически удар.

• Ако използването на електро инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

• Бъдете нащрек, внимавайте какво правите и използвайте здравия си разум, когато работите с електроинструменти. Не използвайте електроинструмента, когато сте уморени или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с електроинструменти може да доведе до сериозна телесна повреда.

• Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни обувки, каска или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на електроинструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.

• Преди да включите електроинструмента, отстранете всички регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на електроинструмента, може да доведе до нараняване.

• Не се пресягайте прекалено надалече. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над електроинструмента в неочаквани ситуации.

• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от електроинструмента. Широките дрехи, бижутата или дългата коса, могат да се заплетат в движещите се части.

• Ако са предоставени устройства за свързването на приспособления за улавяне и събиране на прах, уверете се, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за електроинструмента

• Не очаквайте от електроинструмента повече, отколкото той може да извърши. Използвайте правилния електроинструмент за съответното приложение. Правилният електроинструмент ще свърши работата по-добре и по-безопасно, при условията, за които е конструиран.

• Не използвайте електроинструмента, ако ключът за включване и изключване не работи. Електроинструмент със счупен ключ е опасен и трябва да бъде ремонтиран.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 6 www.varo.com

• Изключвайте щепсела от контакта, преди да настройвате, да сменяте принадлежности или да прибирате електроинструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на електроинструмента.

• Съхранявайте електроинструментите, които не се използват, далеч от достъпа на деца и не позволявайте на лица, незапознати с електроинструменти или настоящите инструкции да работят с инструмента. Електроинструментите са опасни в ръцете на необучени потребители.

• Поддръжка. Проверявайте за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на електроинструмента. Ако електроинструментът се повреди, той трябва да бъде ремонтиран. Много инциденти са предизвикани от недобре поддържани електроинструменти.

• Поддържайте режещите инструменти остри и чисти. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.

• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

5.5 Сервизно обслужване

• Осигурете сервизно обслужване на вашия електроинструмент само от квалифициран техник, който използва само стандартни резервни части. Това ще гарантира поддържането на задължителните стандарти за безопасност. 6 СПЕЦИФИЧНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С ЦИРКУЛЯРИ

• Проверете, дали всички устройства, предпазващи режещото острие, са в идеално работно състояние.

• Проверете, дали режещото острие е правилно защитено. Спазвайте по-специално следните инструкции: − Никога не блокирайте предпазителя на режещото острие. Ремонтирайте блокирал предпазител на режещото острие, преди да използвате машината отново. − Подменете счупената опълвателна пружина, преди да използвате машината отново. − Никога не сваляйте разцепващия нож. Разстоянието между назъбения ръб и разцепващия нож трябва да бъде не повече от 5 мм. Разликата във височината между разцепващия нож и назъбения ръб не трябва д абъде повече от 5 мм

• Не използвайте режещи остриета, изработени от стомана HSS.

• Не използвайте огънати, деформирани или повредени по друг начин режещи

• Не използвайте режещи остриета, които не отговарят на спецификациите, посочени в настоящия наръчник.

• Преди да режете, отстранете всички пирони и други метални предмети от обработвания елемент.

• Никога не започвайте да режете, преди циркуляра да е набрал максималната си

• Захванете здраво в менгемето обработвания елемент. Никога не се опитвайте да режете изключително малки обработвани елементи.

• Поставяйте инструмента на страна, когато я изключите и когато режещото острие спре да се движи напълно.

• Никога не се опитвайте да спрете режещото острие, като го притискате отстрани.

• Преди да пристъпите към поддръжка на инструмента, изключете го от щепсела.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 7 www.varo.com

• Дръжте ръцете си далеч от зоната на рязане и диска. Поставете втората си ръка върху спомагателната ръкохватка или корпуса на двигателя. Няма опасност да се нараните, ако държите циркуляра с две ръце.

• Не посягайте под работния детайл. Предпазният щит не може да ви защити от режещия диск под мястото на рязане.

• Регулирайте дебелината на рязане спрямо дебелината на работния детайл. Под повърността на рязане трябва да се вижда по-малко от един цял зъб на диска.

• Не дръжте никога детайла, който ще режете, в ръцете си или напречно на крака си. Закрепете работния детайл върху стабилна платформа. Важно е да работите в правилна поза, за да намалите риска от засядане на диска или загуба на контрол.

• Дръжте електроинструмента за изолираните повърхности, когато изпълнявате операция, при която режещият инструмент може да контактува със скрити електрически проводници. При контакт с кабел под “напрежение”, допир до неизолираните метални части на инструмента може да причини “токов” удар на

• При разрязване винаги използвайте водач за разрязване или водач с прав ъгъл. Това подобрява точността на рязане и намалява риска от засядане на режещия

• Винаги използвайте режещи дискове с правилния размер и форма. Дискове, които не отговарят на присъединителните елементи на циркуляра, ще се въртят ексцентрично, причинявайки загуба на контрол.

• Не използвайте никога повредени или неправилни шайби или болт за режещия диск. Шайбите и болтът за закрепване на диска са специално проектирани за вашия циркуляр за оптимално представяне и безопасност на работа.

• Поддържайте здраво захващане с две ръце на циркуляра и позиционирайте ръцете си, за да устоите на силите на откат. Поставете тялото си от едната страна на режещия диск, но не на една линия с него. Откатът може да доведе до отскачане на циркуляра назад, но силите на откат могат да бъдат контролирани от оператора, ако се вземат подходящи предпазни мерки.

• Когато дискът заседне или когато прекъснете рязането поради някаква причина, отпуснете спусъка и задръжте циркуляра без движение в материала, докато дискът спре напълно. Никога не се опитвайте да отстраните диска от детайла или да издърпате диска назад, докато той е в движение, защото може да възникне откат. Проучете и вземете коригиращи мерки, за да елиминирате причината за засядането на диска на циркуляра.

• Когато рестартирате рязането в детайла, центрирайте диска на циркуляра в прореза, така че зъбите му да не се захванат в материала. Ако дискът на циркуляра заседне, той може да излезе или да причини откат с отскачане от детайла при рестартиране на рязането.

• Подпирайте големи панели, за да намалите риска от засядане и откат на диска на циркуляра. Големите панели са със склонност към провисване под собствената им тежест. Подпорите трябва да се поставят под панела от двете страни, близо до линията на рязане и близо до ръба на панела.

• Не използвайте тъпи или повредени режещи дискове. Незаточените или неправилно поставените дискове причиняват тесен сред с прекомерно триене, засядане на диска и откат.

• Лостовете за заключване на регулирането на дълбочината на рязане и наклона трябва да бъдат затегнати и подсигурени преди извършване на рязането. Ако регулировката на режещия диск се измести по време на рязане, това може да причини засядане и откат.

• Упражнете допълнително внимание, когато режете в съществуващи стени или на други скрити места. Издаващият се режещ диск може да среже предмети, които могат да причинят откатPOWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 8 www.varo.com

• Проверявайте долния предпазител за правилно затваряне преди всяка употреба. Не работете с циркуляра, ако долният предпазител не се движи свободно и се затваря моментално. Никога не затягайте или превързвайте долния предпазител в отворена позиция. Ако циркулярът бъде случайно изпуснат, долният предпазител може да се огъне. Повдигнете долния предпазител с прибиращата се ръкохватка и се уверете, че той се движи свободно и не се допира в режещия диск или в друга част при всички ъгли или дълбочини на рязане.

• Проверете действието на пружината на долния предпазител. Ако предпазителят и пружината не функционират правилно, те трябва да бъдат ремонтирани преди употреба. Долният предпазител може да работи бавно поради повредени части, отлагания на смола или натрупване на отпадъци.

• Долният предпазител може да бъде прибиран ръчно само за специални начини на рязане като „рязане с врязване“ и „сложно рязане“. Повдигайте долния предпазител с прибиране на ръкохватката и веднага след като дискът влезе в материала долният предпазител трябва да бъде освободен. За всички други начини на рязане долният предпазител трябва да работи автоматично.

• Винаги наблюдавайте това дали долният предпазител покрива режещия диск преди да оставите циркуляра върху работна маса или върху пода. Незащитен, движещ се режещ диск ще причини движение назад на циркуляра и срязване на всичко, което се намира по пътя му. Обръщайте внимание на времето, което е необходимо за спиране на режещия диск след освобождаване на превключвателя. 7 ДОПЪЛНИТЕЛНИ ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА АКУМУЛАТОРНИ БАТЕРИИ И ЗАРЯДНИ УСТРОЙСТВА

• Не се опитвайте да ги отваряте по никакъв повод.

• Не съхранявайте на места, където температурата може да превиши 40 °C.

• Зареждайте само при околни температури между 4 °C и 40 °C.

• Съхранявайте своите батерии на сухо, хладно място (5 °C-20 °C). Не съхранявайте никога батериите в разредено състояние.

• Най-добре за литиево-йонните батерии е да ги разреждате и презареждате периодично (най-малко 4 пъти годишно). Идеалното зареждане за дългосрочно съхранение на Вашата литиево-йонна батерия е 40% от капацитета.

• При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".

• Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.

• Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно

• При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин: − Внимателно избършете течността с кърпа. Избягвайте контакт с кожата. − В случай на контакт с кожата или очите следвайте долните инструкции: ✓ Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 9 www.varo.com ✓ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар. Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

7.2 Зарядни устройства

• Не се опитвайте да зареждате непрезареждащи се батерии.

• Ако кабелите са дефектни, заменете ги веднага.

• Не излагайте на въздействието на вода.

• Зарядното устройство е предназначено само за работа на закрито. 8 ЗАРЕЖДАНЕ, ПОСТАВЯНЕ И СВАЛЯНЕ НА АКУМУЛАТОРНАТА

Свържете зарядното устройство към контакта:

• Постоянно зелено: готовност за зареждане.

• Мигащо червено: зареждане.

• Постоянно зелено: заредено.

• Постоянно зелено и червено: повредена акумулаторна батерия или зарядно устройство. Бележка: ако акумулаторната батерия не ляга добре в гнездото на зарядното устройство, извадете я и проверете в таблицата със спецификации, дали това е правилния модел за това зарядно устройство. Не зареждайте други акумулаторни батерии или акумулаторни батерии, които не отговарят на зарядното устройство.

1. Проверявайте често включеното зарядното устройство и акумулаторната батерия.

2. След приключване на зареждането извадете зарядното устройство от контакта и

акумулаторната батерия от зарядното устройство.

3. Оставете акумулаторната батерия да изстине, преди да я използвате.

4. Съхранявайте зарядното устройство в затворено помещение и извън обсега на

БЕЛЕЖКА: Ако акумулаторната батерия се загрее при продължителна работа с инструмента, оставете я да изстине до стайна температура, преди да я включите за зареждане. Това ще удължи живота на акумулаторната батерия.

8.2 Поставяне / сваляне на акумулаторната батерия (Фиг. 2)

ПРЕДУПРЕЖДЕНИЕ:: Преди да правите регулировки се уверете, че инструментът е изключен или извадете акумулаторната батерия.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 10 www.varo.com

• Хванете инструмента с едната ръка и акумулаторната батерия (20) с другата.

• Поставяне на акумулаторната батерия: натиснете и плъзнете акумулаторната батерия в слота на устройството, уверете се, че отключващата пластина от задната страна на батерията щраква на място и акумулаторната батерия е сигурно закрепена преди започване на работа.

• Изваждане на акумулаторната батерия: Едновременно натиснете отключващата пластина и издърпайте акумулаторната батерия.

8.3 Индикатор на зареждането (Фиг. 3)

Акумулаторната батерия има индикатори на зареждането и може да проверите състоянието й като натиснете бутона (22). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа. Трите светодиода показват нивото на зареждане на акумулаторната батерия: Светят трите светодиода: Акумулаторната батерия е напълно заредена. Светят два светодиода: Акумулаторната батерия е заредена на 60%. Свети един светодиод: Акумулаторната батерия е почти разредена. 9 НАСТРОЙКИ

9.1 Подмяна на режещия диск (фиг. 4)

Използвайте само остри и неповредени режещи остриета. Напукани или огънати режещи остриета трябва да се подменят незабавно. Отстранете акумулаторната батерия от циркуляра.

• Поставете циркуляра върху едната му страна на равна повърхност. Препоръчваме ви да поставите основната плоча (10) надолу за минимална дълбочина на рязане, която улеснява работата.

• Натиснете блокиращия бутон на шпиндела към корпуса на двигателя, както е показано със стрелките на Фиг. 4 и го задръжте здраво.

• Завъртете болта за затягане на диска по часовниковата стрелка с ключа за вътрешен шестостен, който е доставен с инструмента.

• Снемете болта за затягане на циркулярния диск и външния фланец.

• Вдигнете долния предпазител (11) като използвате лоста за долния предпазител (9) и след това снемете циркулярния диск.

• Почистете фланците на циркулярния диск, след това монтирайте нов циркулярен диск върху изходния шпиндел и върху вътрешния фланец.

• Уверете се, че зъбите на диска и стрелката на диска са в същата посока като стрелката на горния предпазител.

• Монтирайте отново външния фланец и затегнете болта за затягане на циркулярния

• Уверете се, че циркулярният диск се движи свободно, когато го завъртите на ръка.

9.2 Регулиране на дълбочината на рязане (Фиг. 5)

Дълбочината на рязане е неограничено регулируема. Чист срез се постига с циркулярен диск, излизащ от материала на около 3 мм.

• Разхлабете винт за регулиране на дълбочината (16).

• Дръжте основната плоча (10) успоредно на ръба на работния детайл и вдигнете тялото на циркуляра, докато циркулярният диск достигне правилната дълбочина зададена със скалата за дълбочината на рязане (17) (подравнете линията на

• Затегнете винт за регулиране на дълбочината.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 11 www.varo.com

9.3 Настройване на ъгъла на рязане (Фиг. 6)

Ъгълът на рязане може да се променя в границите от 0 до 45.

• Разхлабете блокиращия лост за настройване на ъгъла (2).

• Настройте основната плоча на желания ъгъл между 0° и 45°.

• Затегнете блокиращия лост за настройване на ъгъла.

9.4 Монтиране на успоредния направляващ ограничител (Фиг. 7)

Успоредният направляващ ограничител позволява да се реже успоредно на ръба на максимално разстояние от 10 см.

• Разхлабете регулировъчния винт на направляващия профил (1).

• Плъзнете направляващия ограничител (15) през прорезите в основната плоча до желаната ширина.

• Затегнете фиксиращия бутон, за да го застопорите в това положение.

• Уверете се, че направляващият ограничител се опира в дървото по цялата си дължина, което ще осигури равномерни паралелни срезове. 10 РАБОТА С МАШИНАТА

10.1 Указания за работа с машината

• Затегнете обработвания детайл. Уверете се, че страната, която ще се вижда по- късно, е обърната надолу, защото срезът е по-чист от тази страна.

• Включете машината преди тя да докосне обработвания детайл. Не упражнявайте натиск върху циркулярния диск. Позволете на машината сама да среже обработвания детайл.

• Хванете машината с двете си ръце, използвайки двете ръкохватки. Това ще ви даде максимален контрол върху машината.

• За рязане по предварително начертана права линия използвайте маркировката за прави срезове.

• За коси срезове по начертана линия използвайте маркировката за коси срезове.

10.2 Включване и изключване на машината (Фиг. 8)

Преди включване на превключвателя ВКЛ./ИЗКЛ. проверете дали режещият диск е правилно монтиран и дали се движи свободно, а също така, дали болтът за фиксиране на диска е добре затегнат.

• Свържете акумулаторната батерия към циркуляра и се уверете, че е поставена

• За да включите машината задръжте натиснат блокиращия бутон (5) и в същото време натиснете двупозиционния прекъсвач (6).

• За изключване на машината освободете двупозиционния прекъсвач.

10.3 Изсмукване на прахта

Към изхода за изсмукване на прах може да се свърже прахосмукачка или директно към съединителя или чрез адаптер.

• Ако е необходимо, към изхода за изсмукване на прах свържете адаптер.

10.4 Напречно рязане

Когато извършвате напречно рязане или разрязване, подравнете водещата линия с изреза на водача на диска на основата. Тъй като дебелината на диска варира, винаги трябва да извършвате пробно рязане в отпадъчен материал по водещата линия, за да определите какво трябва да е изместването от водещата линия за извършване на точно рязане.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 12 www.varo.com ЗАБЕЛЕЖКА: Разстоянието от линията на рязане до водещата линия е величината, с която водачът трябва да бъде изместен. Използвайте водач, когато правите дълги или широки разрязвания.

10.5 Рязане под ъгъл

• Подравнете линията на рязане с изреза на водача на диска на 45° на основата, когато извършвате рязане под наклон 45°.

• Извършете пробно рязане в отпадъчен материал, за да определите какво трябва да е изместването на водещата линия върху материала за рязане.

• Регулирайте ъгъла на рязане на всяка желана настройка между 0 и 45°.

10.6 Светодиодна работна светлина

Светодиодната работна светлина (23) ще светва при издърпване на превключвателния спусък. Тя поддържа работната зона осветена по време на работа. ПРЕДУПРЕЖДЕНИЕ: Не гледайте директно в светлинния лъч. Не насочвайте никога лъча към което и да било лице или обект, осве към работния детайл. Не насочвайте преднамерено лъча към пора и се уверете, че той не е насочен директно към очите на лице за по-дълго от 0,25 сек. 11 ПОЧИСТВАНЕ И ПОДДРЪЖКА Внимание! Преди да извършвате работа по машината, винаги изваждайте щепсела от контакта на мрежата.

• Вентилационните отвори на уреда трябва да са чисти, за да се предотврати прегряването на двигателя.

• Редовно почиствайте корпуса на машината с мек парцал, по възможност след всяка

• На вентилационните отвори не трябва да има прах и мръсотия.

• Ако мръсотията не пада, използвайте мек парцал, намокрен със сапунена вода. Не използвайте разтворители, като бензин, нафта, спирт, разтвор на амоняк и т.н. Тези разтворители могат да повредят пластмасовите

• От време на време капвайте капка масло върху резбата на застопоряващия винт.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 13 www.varo.com 12 СПЕЦИФИКАЦИЯ Скорост на въртене 4000 мин

Размер на диска 185 мм Макс. дълбочина на рязане 62 мм Номинално DC напрежение 40 В Максимален капацитет на рязане 90°- 90° 62 мм Максимален капацитет на рязане 45°- 90° 42 мм Диаметър на отвора 20 мм Регулируем ъгъл

24 зъби Ръкохватка с меко покритие

13 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 82 дБ(A) Ниво на звуковата мощност LwA 93 дБ(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 дБ(A). aw (Вибрации) 3,4 м/с² K = 1,5 м/с² 14 ОТДЕЛ ЗА СЕРВИЗНО ОБСЛУЖВАНЕ НА КЛИЕНТИ

• Повредените превключватели трябва да бъдат сменени от нашия отдел за сервизно обслужване на клиенти след продажба.

• Ако съединителния кабел (или щепсел) е повреден, трябва да бъде заменен със специфичен съединителен кабел на разположение в нашия отдел за сервизно обслужване. Смяната на съединителния кабел може да бъде извършена само от нашия отдел за сервизно обслужване (виж последната страница) или от квалифицирано лице (квалифициран електротехник). 15 СЪХРАНЕНИЕ

• Почистете добре целия инструмент и неговите аксесоари.

• Съхранявайте на недостъпни за деца места в стабилно и безопасно положение, на студено и сухо място, като избягвайте съхранението при прекалено високи или ниски температури.

• Пазете от излагане на пряка слънчева светлина. Пазете на тъмно, ако е възможно.

• Не съхранявайте инструмента в пластмасови торби, за да избегнете натрупването на влага.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 14 www.varo.com 16 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

• Вашият инструмент трябва да бъде зареждан най-малко веднъж месечно за осигуряване на оптималната му работа. 17 ОКОЛНА СРЕДА Когато уредът ви трябва да бъде заменен след продължителна употреба, не го изхвърляйте с домакинските отпадъци, а по начин съобразен с опазването на околната среда. Отпадъците от електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля, проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWDP25230 BG Copyright © 2022 VARO с т р а н и ц а | 15 www.varo.com 18 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ Долуподписаните, VARO NV с адрес Joseph Van Instraat 9 - BE 2500 Лиер, Белгия, с настоящото декларираме, че Продукт: безжичен циркуляр 185 мм 40 В Марка: POWERplus Модел: POWDP25230 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви (включително техните промени към датата на подписване, ако са приложими): 2011/65/EU 2006/42/EC 2014/30/EU Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими): EN62841-1 : 2015 EN62841-2-5: 2014 EN55014-1 : 2017 EN55014-2 : 2015 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията,

Ludo Mertens Регулационни въпроси – мениджър по съответствията 23/06/2021, Lier-BelgiumWWW.DUAL-POWER.COM
