INSTRUKCJA OBSŁUGI POWDP25300 PowerPlus

1 PRZEZNACZENIE ....3

2 PRZEGLĄD KOMPONENTÓW (RYC. A) 3

3 SPIS CZEŚCI 3

4 SYMBOLE....4

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI....4

5.1 Miejsce użytkowania....4

5.2 Bezpieczeństwo elektryczne 4

5.3 Bezpieczeństwo osobiste....5

5.4 Użytkowanie i konserwacja elektronarzędzi....5

5.5 Serwis....6

6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA PIŁ WYRZYNAREK......6

7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK......7

8.1 Wskazania ładowania (ryc. 1)....8

8.2 Wyjmowanie/wkładanie akumulatora (ryc. 2)....8

8.3 Wskaźnik pojemności akumulatora (ryc. 3)......8

9 OBSŁUGA....9

9.1 Wymiana brzeszczotu piły (ryc. 4) ......9

9.2 Regulacja kąta cięcia (ryc. 5)....9

9.3 Włączanie/wyłączanie (ryc. 6)....9

9.4 Ustawienie pokrętła regulacji wychylenia (ryc. 7)....9

9.5 Montaż przystawki odpylającej....9

9.6 Lampka robocza LED....10

9.7 Regulacja prowadnicy równoległej (ryc. 9) ......10

10 OBSŁUGA....10

POWDP25300 PL

10.1 Dodatkowe zalecenia dotyczące pił wyrzynarek....10
10.1.1 Cięcie drewna....10
10.1.2 Cięcie metalu....11
10.1.3 Cięcie plastiku....11
11 CZYSZCZENIE I KONSERWACJA....11
11.1 Czyszczenie....11
11.2 Konserwacja....11
12 PARAMETRY TECHNICZNE....11
13 HALAS....12
14 GWARANCJA....12
15 ŚRODOWISKO NATURALNE....13
16 DEKLARACJA ZGODNOŚCI....13

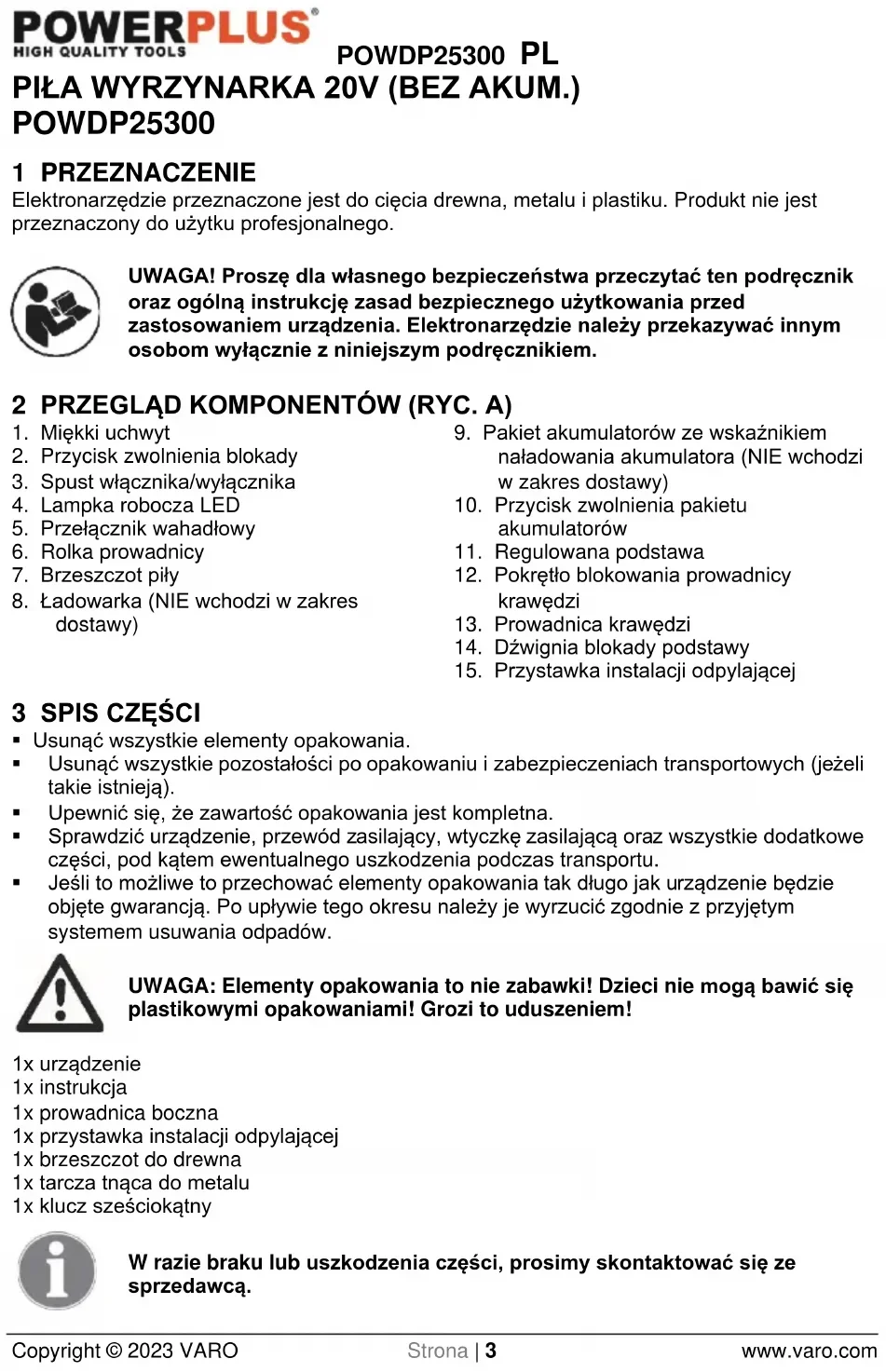

PIŁA WYRZYNARKA 20V (BEZ AKUM.)

POWDP25300

1 PRZEZNACZENIE

Elektronarzędzie przeznaczone jest do cięcia drewna, metalu i plastiku. Produkt nie jest przeznaczony do użytku profesjonalnego.

UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem.

2 PRZEGLĄD KOMPONENTÓW (RYC. A)

1. Miękki uchwyt
2. Przycisk zwolnienia blokady
3. Spust włącznika/wyłącznika
4. Lampka robocza LED
5. Przełącznik wahadłowy
6. Rolka prowadnicy
7. Brzeszczot piły

8. Ładowarka (NIE wchodzi w zakres dostawy)

9. Pakiet akumulatorów ze wskaźnikiem naładowania akumulatora (NIE wchodzi w zakres dostawy)

10. Przycisk zwolnienia pakietu akumulatorów
11. Regulowana podstawa
12. Pokrętło blokowania prowadnicy krawędzi
13. Prowadnica krawędzi
14. Dźwignia blokady podstawy
15. Przystawka instalacji odpylającej

3 SPIS CZEŚCI

• Usunąć wszystkie elementy opakowania.
• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).
  ■ Upewnić się, że zawartość opakowania jest kompletna.
• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.
• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów.

UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!

1x urządzenie
1x instrukcja
1x prowadnica boczna
1x przystawka instalacji odpylającej
1x brzeszczot do drewna
1x tarcza tnąca do metalu
1x klucz sześciokątny

W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą.

POWDP25300 PL

4 SYMBOLE

W niniejszej instrukcji i na urządzeniu zastosowano następujące symbole:

	Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.		Spełnia niezbędne wymogi określone w dyrektywach europejskich.
	Uważnie przeczytać instrukcje.		Obowiązkowe stosowanie ochrony wzroku.
	Temperatura otoczenia maks. 40 °C (tylko dla akumulatora).		Nie wolno wystawiać ładowarki i pakietu akumulatorów na działanie wody.
	Akumulator i ładowarkę używać wyłącznie w pomieszczeniu.		Nie wolno palić pakietu akumulatorów lub ładowarki.
	Nosić ochronę słuchu.		W warunkach zapylenia stosować maskę.

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieczeniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.
• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.
• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określone na tabliczce znamionowej.

Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do elektronarzędzi z uziemieniem. Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.

POWDP25300 PL

• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.
• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.
• Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.
• Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.
• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-pradowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.
- Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.
- Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.
- Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.
- Nie wychylać się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowage. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuaciach.
- Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zapłatać się w ruchome części.
- Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

- Nie wolno przeciązać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.

- Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzedzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

- Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszaia ryzyko niezamierzonego uruchomienia elektronarzędzia.

- Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

POWDP25300 PL

• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.
• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzedia i zmniejszaja prawdopodobieństwo zakleszczenia.
• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

5.5 Serwis

- Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA PIŁ WYRZYNAREK

Ważne! Użycie jakichkolwiek akcesoriów lub osprzętu innych niż dostarczone lub zalecane w niniejszej instrukcji może spowodować ryzyko obrażeń.

• Podczas korzystania z piły wyrzynarki należy stosować ochronę słuchu i maskę na twarz. Narażenie na hałas może spowodować uszkodzenie słuchu.
• Nie wolno stosować piły wyrzynarki do ciecia azbestu lub materiałów zawierających azbest.
• Nie wolno pozostawiać pracujących elektronarzędzi bez nadzoru. Zawsze należy je wyłączyć i nie odkładać, dopóki całkowicie się nie zatrzymaja.
  Długie włosy należy przykryć. Nie wolno podczas pracy nosić luźnego ubrania.
• Uważać podczas pracy przy ścianach. Uszkodzenie przewodów zasilania, gazowych lub wodnych może prowadzić do niebezpiecznych sytuacji. W celu wykrycia lokalizacji ukrytych przewodów lub rur w miejscu pracy zastosować odpowiednie detektory.
• Zabezpieczyć przedmiot obrabiany. Przedmiot obrabiany jest bezpieczny tylko, kiedy znaiduje się w odpowiednich uchwytach lub w imadle.
  ■ Przestroga: brzeszczoty mogą sie silnie rozgrzewać.
• Brzeszczoty powinny być naostrzone i w dobrym stanie. Natychmiast wymienić częściowo pekniete i złamane brzeszczoty.
• Piłą wyrzynarką pracować spokojnie i równomiernie. W ten sposób unikniesz wypadków, a żvwotność brzeszczotu i piły wyrzynarki będzie dłuższa.
• Nie używać narzędzia do ciecia rur i kabli.
• Nie wolno stosować peknietych, wygietych lub uszkodzonych brzeszczotów.
• Nie wolno uruchamiać narzędzia, kiedy brzeszczot nie jest założony.
  ■ Sprawdzić, czy nie ma przeszkód w/na powierzchni pod przedmiotem, który będzie ciety.
• Nie wolno próbować ciąć elementów grubszych niż maksymalna głębokość cięcia dla brzeszczotu lub gdy jest niewystarczajaca ilość miejsca dla brzeszczotu pod przedmiotem.
  ■ Metalowe części piły mogą znaleźć się pod napięciem, jeżeli piła zetknie się z przewodem pod napięciem. Dlatego piłe należy trzymać wyłącznie za izolowane uchwvty.
• Sprawdzić, czy szczeliny wentylacyjne nie są zapchane.

POWDP25300 PL

• Nigdy nie wolno usuwać pyłu, przeszkód lub podobnych z miejsca pracy, kiedy brzeszczot pracuje.
• Nigdy nie wolno zatrzymywać piły wywierając nacisk na piłę lub na bok brzeszczotu.
• Nie wolno podnosić piły z ciętego przedmiotu, kiedy brzeszczot nadal pracuje.
• Nigdy nie należy umieszczac piły na stole lub stole roboczym, jeżeli nie zatrzymała się całkowicie.
• Brzeszczot będzie kontynuować pracę przez krótki czas po wyłączeniu urządzenia.
• Podczas pracy elektronarzędzie należy chwytać tylko za izolowane powierzchnie chwytowe, ponieważ narzędzie tnące może się zetknąć z ukrytymi przewodami lub własnym przewodem zasilającym. Brzeszczot stykający się z przewodem pod napięciem może spowodować, że części metalowe elektronarzędzia znajdą się pod napięciem, co może spowodować porażenie operatora prądem elektrycznym.

7 DODATKOWE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA DLA AKUMULATORÓW I ŁADOWAREK

7.1 Akumulatory

• Nie wolno nigdy próbować z jakiegokolwiek powodu otwierać akumulatorów.
• Nie wolno przechowywać w miejscach, gdzie temperatura może przekraczać 40°C.
• Ładować tylko przy temperaturach otoczenia od 4°C do 40°C.
• Podczas utylizacji akumulatorów przestrzegać instrukcji zawartych w rozdziale „Ochrona środowiska”.
• Nie powodować zwarć. W przypadku wykonania połączenia między biegunem dodatnim (+) a ujemnym (-) bezpośrednio lub przez przypadkową styczność z przedmiotem metalowym, następuje zwarcie akumulatora, a przepływ wysokiego napięcia spowoduje wytworzenie ciepła, co może prowadzić do rozerwania obudowy lub pożaru.
• Nie podgrzewać. Jeżeli akumulatory zostaną podgrzane do temperatury powyżej 100°C, elementy uszczelniające i izolacyjne oraz inne części z polimerów mogą zostać uszkodzone w wyniku wycieku elektrolitu i/lub zwarcia wewnętrznego prowadzącego do wytworzenia ciepła powodującego rozerwanie obudowy lub pożar. Dodatkowo nie wolno wrzucać akumulatorów do ognia – może to spowodować wybuch i/lub intensywny proces palenia.
• W warunkach ekstremalnych może dojść do wycieku z akumulatora. W przypadku zaobserwowania cieczy na akumulatorze postępować jak niżej:

–Dokładnie wytrzeć ciecz za pomocą ściereczki. Unikać kontaktu ze skórą.

–W przypadku kontaktu ze skórą lub oczami, postępować zgodnie z poniższymi zaleceniami:

√ Natychmiast przepłukać wodą. Zneutralizować za pomocą delikatnego kwasu, takiego jak sok z cytryn lub ocet.
√ W przypadku kontaktu z oczami intensywnie płukać czystą wodą przez co najmniej 10 minut. Skonsultować się z lekarzem.

Zagrożenie pożarem! Unikać zwarcia styków odłączanego akumulatora. Nie spalać akumulatora w piecu.

7.2 Ładowarki

• Nie wolno nigdy próbować ładować baterii jednorazowego użytku.
• Uszkodzone przewody należy natychmiast wymienić.
• Nie wolno wystawiać na działanie wody.
• Nie wolno otwierać ładowarki.
• Nie wolno sondować ładowarki.
• Ładowarka przeznaczona jest wyłącznie do użytku w pomieszczeniach.

POWDP25300 PL

8 ŁADOWANIE ORAZ WKŁADANIE LUB WYJMOWANIE AKUMULATORA

8.1 Wskazania ładowania (ryc. 1)

Podłączyć ładowarkę do gniazdka sieciowego:

■ Świeci stale na zielono: gotowa do ładowania.
■ Miga na czerwono: ładowanie.
- Świeci stale na zielono: naładowany.

- Świeci stale na zielono i czerwono: uszkodzone akumulator lub ładowarka.

Uwaga: jeżeli akumulator nie pasuje, należy go odłączyć i sprawdzić, czy pakiet akumulatora jest prawidłowy dla danego modelu ładowarki, jak pokazano w karcie charakterystyk. Nie wolno ładować żadnego innego pakietu akumulatorów lub jakiegokolwiek pakietu akumulatorów, który nie pasuje pewnie do ładowarki.

1. Po podłączeniu okresowo sprawdzać ładowarkę i pakiet akumulatorów.
2. Po zakończeniu ładowania odłączyć zasilacz od gniazdka i odłączyć go od pakietu akumulatora.
3. Przed użyciem poczekać na całkowite wystygnięcie pakietu akumulatora.
4. Ładowarkę i pakiet akumulatora przechowywać w pomieszczeniu, poza zasięgiem dzieci.

UWAGA: Jeżeli po ciągłym użytkowaniu w narzędziu akumulator jest gorący, przed ładowaniem pozostawić go do ochłodzenia do temperatury pokojowej. Spowoduje to wydłużenie żywotności akumulatorów.

8.2 Wyjmowanie/wkładanie akumulatora (ryc. 2)

OSTRZEŻENIE: Przed wykonaniem jakichkolwiek ustawień upewnić się, że urządzenie jest wyłączone lub wyjęty jest pakiet akumulatora.

• Przytrzymać narzędzie jedną ręką, a pakiet akumulatora drugą.
  W celu zainstalowania: nacisnąć i przesunąć pakiet akumulatorów do gniazda akumulatorów upewniając się, że zapadka zwalniająca na tylnej stronie akumulatora wskakuje na miejsce i akumulator jest zamocowany przed rozpoczęciem pracy.
• W celu zdemontowania: Nacisnąć zapadkę zwalniająca akumulatora i jednocześnie wyciągnąć pakiet akumulatora.

8.3 Wskaźnik pojemności akumulatora (ryc. 3)

Wskaźniki pojemności akumulatora znajdują się na pakiecie akumulatora; można sprawdzać stan pojemności akumulatora po naciśnięciu przycisku. Przed użyciem narzędzia należy nacisnąć przełącznik spustu celem sprawdzenia, czy akumulator jest wystarczająco naładowany do prawidłowej pracy.

Te 3 diody mogą pokazywać stan poziomu pojemności akumulatora:
3 diody podświetlone: akumulator całkowicie naładowany.
2 diody podświetlone: akumulator naładowany w 60%.
1 dioda podświetlona: akumulator prawie rozładowany.

POWDP25300 PL

9 OBSŁUGA

9.1 Wymiana brzeszczotu piły (ryc. 4)

Odłączyć pakiet akumulatora (9) od bezprzewodowej piły wyrzynarki.

• Ręcznie docisnąć zacisk tarczy do najwyższego położenia.
• Wsunąć brzeszczot (7) do rowka ustalającego ząbkami skierowanymi do przodu. Upewnić się, że tylna krawędź brzeszczotu pasuje do uchwytu zaciskowego, a następnie zwolnić pokrywę brzeszczotu.

UWAGA: Upewnić się, że tył brzeszczotu wchodzi do rowka rolki prowadnicy (6).

Zamontować pakiet akumulatora (9) na piłę wyrzynarkę i przed rozpoczęciem cięcia jakiegokolwiek materiału sprawdzić, czy pracuje płynnie.

9.2 Regulacja kąta cięcia (ryc. 5)

• Płytę podstawy (11) można regulować pod kątem 45° (w lewo lub w prawo) w stosunku do kierunku cięcia celem ułatwienia cięcia konturowego.
• Poluzować płytę podstawową, dociskając dźwignię blokady (14) do prawego położenia, wyregulować płytę podstawową na żądny kąt i dokręcić ją przez naciągnięcie dźwigni blokady w lewą stronę (do środka).
  Nastawa kąta widoczna jest na skali na górze płyty podstawy.

9.3 Włączanie/wyłączanie (ryc. 6)

• Podłączyć pakiet akumulatora (9) do bezprzewodowej piły wyrzynarki i sprawdzić, czy jest pewnie zamocowany.
• W celu włączenia wyrzynarki nacisnąć przycisk zwolnienia blokady (2), a następnie wcisnąć spust przełącznika ON/OFF (3).
  ■ Po zwolnieniu spustu narzędzie się wyłączy (3).

9.4 Ustawienie pokrętła regulacji wychylenia (ryc. 7)

Piła wyrzynarka umożliwia cztery rodzaje cięcia, jeden prosty i trzy orbitalne. Działanie orbitalne ma bardziej agresywny ruch brzeszczotu i przeznaczone jest do cięcia materiałów miękkich, takich jak drewno czy plastik. Działanie orbitalne zapewnia szybsze cięcie, ale daje bardziej nierówny ślad cięcia w materiale. W działaniu orbitalnym brzeszczot posuwa się do przodu w czasie suwu cięcia oprócz ruchu do góry i do dołu.

Uwaga: Metalu lub twardego drewna nie wolno nigdy ciąć ruchem orbitalnym.

W celu wyregulowania działania tnącego przestawić pokrętło przełącznika pracy orbitalnej między czterema pozycjami cięcia: 2, 3 i 4. Pozycja 1 to cięcie proste. Pozycje 2, 3 i 4 to cięcie orbitalne. Agresywność cięcia wzrasta, kiedy pokrętło jest przesuwane z pozycji jeden do trzy, gdzie trzy oznacza najbardziej agresywne cięcie.

9.5 Montaż przystawki odpylającej

Wprowadzić przystawkę opylającą do płyty podstawowej urządzenia. Przystawka odpylająca może być podłączona do węża odkurzacza w celu zbierania pyłu drzewnego.

Przestroga! Podstawa musi zawsze płasko spoczywać na przedmiocie obrabianym. Nieprzestrzeganie tej zasady może spowodować pęknięcie brzeszczotu, skutkujące ciężkim urazem.

POWDP25300 PL

Podczas wycinania krzywizn lub przewijania bardzo wolno przesuwać narzędzie do przodu. Wywieranie nadmiernego nacisku na narzędzie może spowodować przekrzywienie się powierzchni tnącej i pęknięcie brzeszczotu.

Włączać narzędzie z brzeszczotem, który z niczym się nie styka, i odczekać na osiągnięcie przez niego pełnej prędkości. Następnie oprzeć podstawę płasko na przedmiocie obrabiany i delikatnie przesuwać narzędzie do przodu wzdłuż uprzednio zaznaczonej linii.

9.6 Lampka robocza LED

Lampkę roboczą LED (4) można uruchomić włączając narzędzie. Oświetla one miejsce pracy celem jego uprzedniego sprawdzenia i świeci również w czasie pracy.

OSTRZEŻENIE: Nie wolno patrzeć bezpośrednio w strumień światła. Nigdy nie wolno kierować wiązki światła na osobę lub przedmiot inny niż element obrabiany.

Nie wolno kierować umyślnie wiązki światła na osoby i należy zapewnić, ze nie jest ona skierowana w oczy osób na okres dłuższy niż 0,25 s.

9.7 Regulacja prowadnicy równoległej (ryc. 9)

Dzięki prowadnicy krawędzi (a) można ciąć równolegle do krawędzi. Maksymalna odległość wynosi 15 cm.

- Poluzować pokrętło blokady (12) i włożyć prowadnice równoległą do otworów w pile/płycie podstawy (11).

■ Dokręcić pokrętło blokady prowadnicy krawędzi.

10 OBSŁUGA

Nigdy nie wolno stosować brzeszczotu nieodpowiedniego dla zadania i materiału, który ma być cięty.

Piłę trzymać przed sobą, mocnym chwytem na uchwycie. Przed uruchomieniem piły upewnić się, że brzeszczot niczego nie dotyka. Upewnić się, że przedmiot jest mocno przytwierdzony, a linia cięcia jest wyraźnie oznaczona. Jeżeli to możliwe, podłączyć do systemu wyciągowego dyszę odkurzacza. Uruchomić piłę.

Umieścić podstawę na przedmiocie i pozwolić brzeszczotowi na dotknięcie linii cięcia. Ciąć, ale nie wywierając na brzeszczot nacisku większego niż konieczny. Unikać wywierania nacisku poprzecznego na brzeszczot.

10.1 Dodatkowe zalecenia dotyczące pił wyrzynarek

Umieścić podstawę na przedmiocie tak, aby brzeszczot był pionowy i prawidłowo umieszczony w stosunku do linii cięcia bez jej dotykania. Uruchomić piłę i ostrożnie pochylać, opierając ją na podstawie, dopóki brzeszczot nie dotknie przedmiotu obrabianego na linii cięcia. Pozwolić na przejście brzeszczotu przez przedmiot obrabiany i kontynuować cięcie w dół końcówką, dopóki reszta brzeszczotu nie wejdzie w przedmiot obrabiany, a cały brzeszczot nie będzie prostopadły do przedmiotu. Jeżeli to konieczne, wywiercić otwór o odpowiedniej średnicy w przedmiocie obrabianym, aby uzyskać punkt początkowy.

10.1.1 Cięcie drewna

Sprawdzić, czy przedmiot nie zawiera gwoździ lub innych przedmiotów metalowych. Zawsze nosić maskę.

POWDP25300 PL

10.1.2 Cięcie metalu

Zalecamy smarowanie materiału i brzeszczotu piły olejem do skrawania celem ochrony narzędzia i uniknięcia przegrzania. Podeprzeć przedmiot z obu stron drewnianymi klockami.

10.1.3 Cięcie plastiku

Najpierw wykonać próbę celem sprawdzenia, czy materiał wytrzyma ciepło wytwarzane podczas cięcia.

Ważne! Regularnie sprawdzać wszystkie wkręty piły, szczególnie te przytrzymujące brzeszczot. Dokręcić w razie konieczności.

11 CZYSZCZENIE I KONSERWACJA

11.1 Czyszczenie

• Otwory wentylacyjne urządzenia utrzymywać w czystości celem zapobieżenia przegrzaniu silnika.
• Regularnie czyścić obudowę maszyny miękką szmatką, korzystnie po każdym użyciu.
• Szczeliny wentylacyjne powinny być wolne od pyłu i brudu.
• Jeżeli zabrudzenie nie zejdzie użyć miękkiej szmatki zwilżonej wodą z mydłem.
• Nigdy nie wolno stosować rozpuszczalników, takich jak benzyna, alkohol, woda amoniakalna itp. Takie rozpuszczalniki mogą uszkodzić części plastikowe.

11.2 Konserwacja

- Nasze urządzenia zostały zaprojektowane do pracy przez długi okres czasu przy minimalnej konserwacji. Długotrwała zadowalająca praca zależy od odpowiedniej troski o urządzenie i regularnego czyszczenia.

12 PARAMETRY TECHNICZNE

Napięcie znamionowe	20 V
Lampka robocza LED	Tak
Liczba diod	1
Położenia wychylenia	4
Typ silnika elektrycznego	Bezszczotkowy
Regulowana podstawa	Tak
Wielkość skoku	25mm
Głębokość cięcia stali	6mm
Głębokość cięcia drewna	90mm
Typ połączenia	Trzonek T & U
Szybkozłączka wymiany brzeszczotu	Tak
Przycisk blokady	Tak
Materiał podstawy	Aluminium
Złącze akumulatora	Wsuwane

13 HALAS

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3)

Poziom ciśnienia akustycznego LpA

80dB(A)

Poziom mocy akustycznej LwA

91dB(A)

UWAGA! Jeśli wartość ciśnienia akustycznego przekracza 85 dB(A), konieczne jest noszenie środków ochrony słuchu.

aw (poziom wibracji)

11.8 m/s²

K = 1,5 ~m / s^2

14 GWARANCJA

• Na produkt udziela się gwarancji, zgodnie z przepisami prawa, obowiązującej przez 36 miesięcy od daty zakupu przez pierwszego użytkownika.
• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.
• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.
• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.
• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.
• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.
• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.
• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.
• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).
  ■ Jako dowód zakupu należy zachować rachunek.
• Czyste i niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu.

15 ŚRODOWISKO NATURALNE

Jeśli konieczna będzie wymiana urządzenia po jego długim użytkowaniu, nie wolno go wyrzucać z normalnymi odpadami z gospodarstwa domowego, ale należy się go pozbyć w sposób bezpieczny dla środowiska.

Zużyte urządzenia elektryczne nie mogą być traktowane jak zwykle odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.

16 DEKLARACJA ZGODNOŚCI

VARO – Vic Van Rompuy nv - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, wyłącznie oświadcza, że

Produkt: PIŁA WYRZYNARKA 20V (BEZ AKUM.)

Znak towarowy: Powerplus

model: POWDP25300

jest zgodne z zasadniczymi wymogami i innymi odpowiednimi zapisami odpowiednich dyrektyw/regulacji europejskich w oparciu o zastosowanie europejskich norm zharmonizowanych. Wszelka nieupoważniona modyfikacja aparatu unieważnia tę deklarację.

Dyrektywy/regulacje europejskie (łącznie z, jeśli mają zastosowanie, z ich zmianami do dnia podpisania):

2011/65/UE

2006/42/WE

2014/30/UE

Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania):

EN62841-1:2015

EN62841-2-11:2016

EN IEC55014-1 : 2021

Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Niżej podpisany/a działa w imieniu Dyrektora Naczełnego firmy,

Mertens Ludo

Ludo Mertens

Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami 22/02/2023, Lier - Belgium

POWDP25300 HU

1 RENDELTETÉSI CÉL 3

2 LEÍRÁS (A ÁBRA) 3

3 CSOMAGOLÁS TARTALMA 3

4 JELZÉSEK 4

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK....4
