HASZNÁLATI ÚTMUTATÓ POWDP25300 PowerPlus
HU MAGYAR AZ EREDETI KEZELÉSI UTASÍTÁS FORDÍTÁSA
7.1 Akumulátory....7
7.2 Nabiječky....7
8 NABÍJENÍ A VKLÁDÁNÍ NEBO VYJÍMÁNÍ AKUMULÁTORU.....7
8.1 Signalizace nabiječky (obrázek 1) 7
5.1 Munkakörnyezet....4
5.2 Elektromos biztonság....4
5.3 Személyi biztonság 5
5.4 Az elektromos működtetésű szerszámok helyes használata....5
5.5 Szerviz 6
6 KÜLÖNLEGES BIZTONSÁGI UTASÍTÁSOK
LOMBFÜRÉSZEKHEZ 6
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK
AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ......7
7.1 Akkumulátorok....7
7.2 Töltök....7
8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA 8
8.1 Töltő kijelzései (1. ábra)....8
8.2 Akkumulátor behelyezése / eltávolítása (2. ábra)....8
8.3 Akkumulátor kapacitás jelző (3. ábra)....8
9 MÜKÖDTETÉS 9
9.1 A fűrészlap cseréje (4. ábra)....9
9.2 Szögvágás beállítása (5. ábra) 9
9.3 Be- és kikapcsolás (6. ábra) 9
9.4 A fűrészlap mozgását szabályozó gomb beállítása (7. ábra)....9
9.5 A porelszívó adapter felszerelése....9
9.6 LED munkalámpa....10
9.7 A párhuzamos vezetőél beállítása (9. ábra)....10
10 MÜKÖDTETÉS 10
10.1 Megjegyzések lombfűrész használatához 10
POWDP25300 HU
10.1.1 Fa fűrészelése 10
10.1.2 Fém fürészelése 11
10.1.3 Műanyag fűrészelése....11
11 TISZTÍTÁS ÉS KARBANTARTÁS ...... 11
11.1 Tisztítás 11
11.2 Karbantartás....11
12 MÜSZAKI ADATOK....11
13 ZAJ....12
14 JÓTÁLLÁS....12
15 KÖRNYEZETVÉDELEM....13
16 MEGFELELŐSÉGI NYILATKOZAT....13

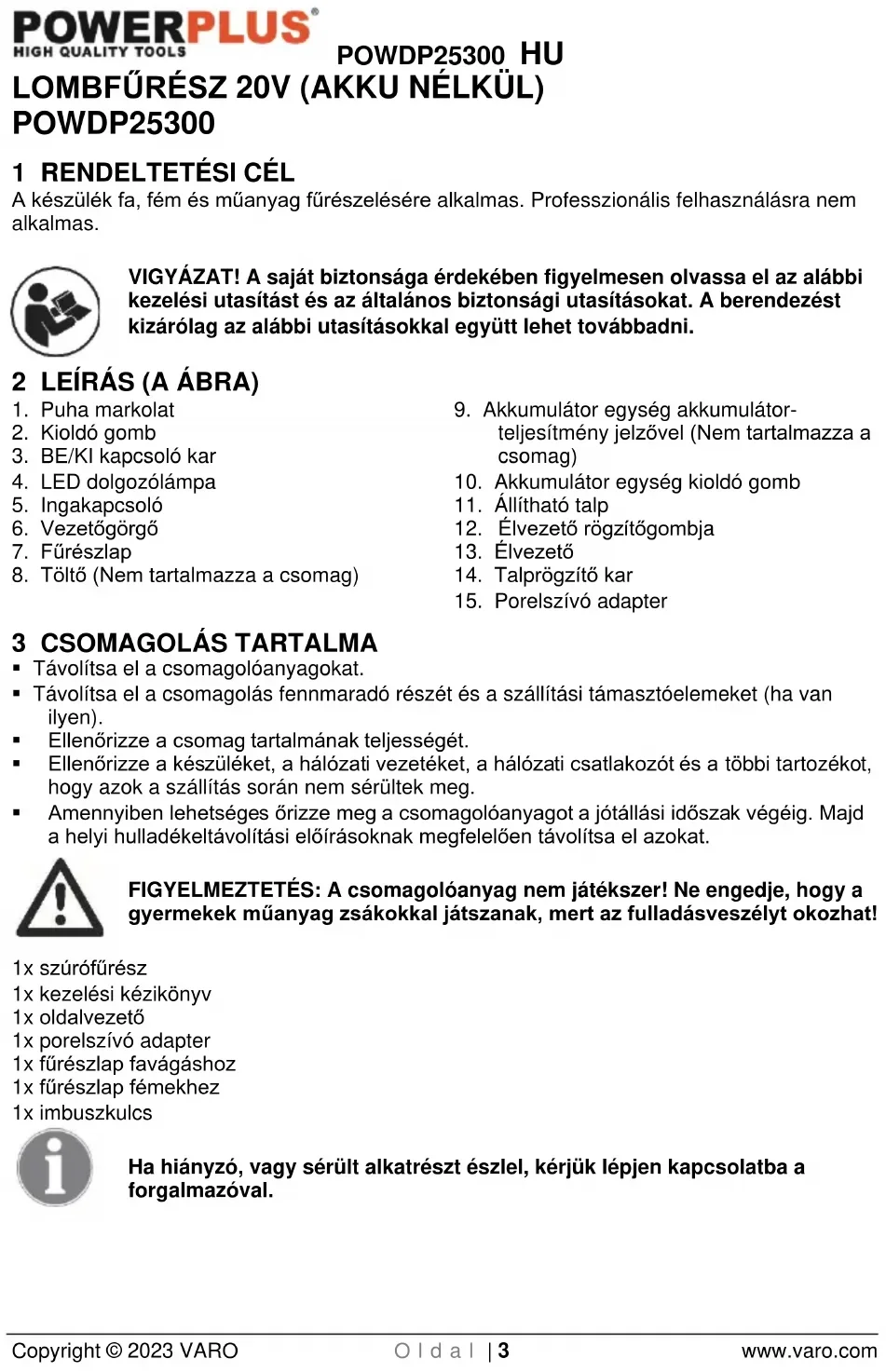

LOMBFÜRÉSZ 20V (AKKU NÉLKÜL)
POWDP25300
1 RENDELTETÉSI CÉL
A készülék fa, fém és műanyag fűrészelésére alkalmas. Professzionális felhasználásra nem alkalmas.
VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.
2 LEÍRÁS (A ÁBRA)
- Puha markolat
- Kioldó gomb
- BE/KI kapcsoló kar
- LED dolgozólámpa
- Ingakapcsoló
- Vezetögörgő
- Fürészlap
- Töltő (Nem tartalmazza a csomag)
- Akkumulátor egység akkumulátorteljesítmény jelzővel (Nem tartalmazza a csomag)
- Akkumulátor egység kioldó gomb
- Allítható talp
- Élvezető rögzítógombja
- Élvezető
- Talprögzítő kar
- Porelszívó adapter
3 CSOMAGOLÁS TARTALMA
- Távolítsa el a csomagolóanyagokat.
- Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).
■ Ellenőrizze a csomag tartalmának teljességét.
Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.
- Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat.
FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat!
1x szúrófűrész
1x kezelési kézikönyv
1x oldalvezető
1x porelszívó adapter
1x fürészlap favágáshoz
1x fürészlap fémekhez
1x imbuszkulcs
Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.
POWDP25300 HU
4 JELZÉSEK
A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:
 | Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás. |  | Az európai irányelv(ek) szükséges követelményei szerint. |
 | Használat előtt olvassa el a kezelési utasítást! |  | Mindig viseljen védőszemüveget! |
 | Környezeti hömérséklet max. 40 °C (csak az elemhez). |  | Az akkumulátort és a töltőt ne tegye ki víz hatásának. |
 | Az akkumulátort és a töltőt csak beltéri helyiségben használja. |  | Az akkumulátort vagy a töltőt tilos elégetni. |
 | Viseljen fülvédőt! |  | Porképződéskor viseljen maszkot! |
5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK
Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Örizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.
5.1 Munkakörnyezet
- A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.
- Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gözöket.
- Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.
5.2 Elektromos biztonság
- Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.
- Kerülje az érintkezést földelt felületekkel, például csövezetékekkel, fütőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.
- Az eszközt tartsa távol az esötöl vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.
POWDP25300 HU
- Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.
- Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.
- Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram-védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.
5.3 Személyi biztonság
- Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.
- Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.
- Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.
- A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.
- Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.
- Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.
- Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.
5.4 Az elektromos működtetésű szerszámok helyes használata
- Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.
- Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.
- Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadálvozzák a véletlenszerű indítást.
- A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.
POWDP25300 HU
Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.
- Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.
- Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.
5.5 Szerviz
- A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát.
6 KÜLÖNLEGES BIZTONSÁGI UTASÍTÁSOK LOMBFÜRÉSZEKHEZ
Fontos! A jelen használati útmutatóhoz mellékelt vagy abban javasolt felszereléseken és tartozékokon kívül más elemek használata súlyos sérülést okozhat.
- Amikor a lombfűrészt használja, viseljen fülvédőt és arcmaszkot. A zajnak való kitettség káros hatással lehet a hallásra.
- Tilos a lombfürészt azbeszt vagy azbeszt tartalmú anyagok vágására használni.
- Tilos a működő szerszámgépeket felügyelet nélkül hagyni. Mindig kapcsolja ki és ne tegye le és ne hagyja ott, amíg az teljesen le nem áll.
A hosszú hajat be kell fedni. Tilos bő ruházatban dolgozni.
- Legyen óvatos, amikor falon dolgozik. Az elektromos vezetékek, gáz- és vízvezeték csövek sérülése súlyos problémákat okozhat. Használja a megfelelő keresőt annak megállapítására, hogy vannak-e rejtett vezetékek vagy csövek a munkafelületen.
- Rögzítse a munkadarabot. A munkadarab csak akkor biztonságos, ha azt megfelelő befogó berendezésbe vagy satuba fogja.
Vigyázat! A fűrészlap nagyon felforrósodhat.
- A fűrészlapokat mindig élesen és jó állapotban kell tartani. Azonnal cserélje ki a részben törött vagy eltörött fűrészlapot.
- Dolgozzon nyugodtan és egyenletesen a lombfűrésszel. Ezáltal elkerülheti a balesetet és a fűrészlap és a lombfűrész hasznos élettartama meghosszabbodik.
- Ne használja csövek vagy kábelek vágására.
- Ne használjon repedt, tompa vagy sérült fürészlapokat.
- Ne indítsa el a gépet beszerelt fűrészlap nélkül.
Ellenőrizze, hogy nincs-e akadály a vágandó munkadarab alatti felületen(ben).
- Ne vágjon a fűrészlap maximális vágási mélységénél vastagabb munkadarabot, vagy ott, ahol nincs elegendő hely a fűrészlap számára a munkadarab alatt.
- A fűrészgép fém alkatrészei vezetővé válhatnak, ha a fűrészlap feszültség alatt lévő vezetékkel érintkezik. Ezért a fűrészgépet csak a szigetelt fogantyúnál fogja meg.
■ Ellenőrizze, hogy a szellőzőnyílások ne legyenek eltömödve.
- Soha ne távolítsa el a port, az akadályokat vagy hasonlókat a munkaterületről, miközben a fűrészlap üzemel.
POWDP25300 HU
- Soha ne állítsa le a fűrészlapot a fűrészlapra, vagy annak oldalára gyakorolt nyomással.
- Ne emelje fel a fűrészgépet a vágott munkadarabról, ha a fűrészlap még mozgásban van.
- Soha ne tegye le a fűrészgépet az asztalra vagy a munkaállványra, ha még nem állt le teljesen.
- A fürészlap egy rövid ideig tovább mozog a gép kikapcsolása után.
- Tartsa a szerszámot a szigetelt fogantyúnál fogva, ha olyan munkát végez, ahol a vágószerszám rejtett vezetékbe vagy a saját tápkábelébe akadhat. Ha a berendezés "feszültség alatt levő" vezetékekkel érintkezik, az elektromos szerszám fém alkatrészei is feszültség alá kerülhetnek, és a kezelő áramütést szenvedhet.
7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ ÉS TÖLTŐKHÖZ
7.1 Akkumulátorok
- Tilos bármi okból kifolyólag kinyitni.
- Tilos olyan helyen tárolni, ahol a hőmérséklet meghaladhatja a 40 °C-ot.
■ Csak 4 °C és 40 °C közötti hömérsékleten töltse.
- Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.
- Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.
- Ne hütse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolit kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.
- Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket:
–Óvatosan törölje le a folyadékot egy ruhával. Kerülje a börrel való érintkezést.
-Börrel való érintkezés és szembe iutás esetén kövesse az alábbi utasításokat:
√ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel.
√ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Fordulion orvoshoz.
Tüzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.
7.2 Töltök
- Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.
- A sérült vezetékeket azonnal cserélie ki.
- Tilos víz hatásának kitenni.
- Tilos a töltöt felnyitni.
■ Ne tesztelje a töltöt.
- A töltő csak beltéri használatra alkalmas.
8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY ELTÁVOLÍTÁSA
8.1 Töltő kijelzései (1. ábra)
Csatlakoztassa a töltöt a konnektorhoz
■ Folyamatos zöld: kész a feltöltésre
- Villogó piros: töltés folyamatban
■ Folyamatos zöld: feltöltött
■ Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás
Megjegyzés: ha az akkumulátor nem illeszkedik megfelelően, húzza ki, és ellenőrizze, hogy az akkumulátor egység a megfelelő modell ehhez a töltőhöz, ahogy az a műszaki leírásban szerepel. Ne töltsön más típusú akkumulátort, vagy olyan akkumulátort, amely nem illeszkedik biztonságosan a töltőhöz.
- Gyakran ellenőrizze a töltöt és az akkumulátort, miközben az csatlakoztatott a konnektorhoz
- A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az akkumulátort.
- Használat előtt tegye lehetővé, hogy az akkumulátor egység lehüljön.
- Tárolja a töltöt és az akkumulátort zárt helyen, a gyermekek elől elzárva.
MEGJEGYZÉS: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a töltést megelőzően hagyja lehűlni szobahőmérsékletre. Ezzel megnöveli az akkumulátor élettartamát.
8.2 Akkumulátor behelyezése / eltávolítása (2. ábra)
FIGYELEM: Mielött bármilyen beállítást végezne a szerszámon, kapcsolja azt ki, vagy távolítsa el belőle az akkumulátort.
- Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet (9).
- A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.
- Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort.
8.3 Akkumulátor kapacitás jelző (3. ábra)
Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha benyomja a gombot. Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez.
A 3 LED mutathatja az akkumulátor töltöttségi állapotát:
3 LED világít: Az akkumulátor teljesen feltöltött
2 LED világít: Az akkumulátor 60%-ig feltöltött
1 LED világít: Az akkumulátor majdnem lemerült
9 MÜKÖDTETÉS
9.1 A fűrészlap cseréje (4. ábra)
Távolítsa el az akkumulátort (9) a vezeték nélküli készülékből.
- Állítsa a fűrészlap befogót kézzel a legmagasabb helyzetbe.
Csúsztassa a fűrészlapot (7) a helyének megfelelő vágatba úgy, hogy a fogai előre nézzenek. Ellenőrizze, hogy a fűrészlap hátsó széle beleilleszkedjen a fűrészlap befogóba, majd oldja ki a fűrészlap védőt.
MEGJEGYZÉS: Ellenőrizze, hogy a fűrészlap hátsó része megfelelően benne van-e a vezetőgörgő (6) nyílásában.
- Szerelje fel az akkumulátort (9) a készülékre és használat előtt ellenőrizze, hogy az megfelelően működik-e.
9.2 Szögvágás beállítása (5. ábra)
- Kontúrvágás céljából a talpat (11) a fűrész irányához viszonyítva 45°-os szögben (jobbra vagy balra) be lehet állítani.
- Lazítsa meg a talpat a rögzítőkar (14) jobbra irányú elmozdításával, állítsa be a talpat a kívánt szögbe, és húzza meg szorosan a rögzítőkart balra (középre) mozdítás révén.
- A talp felső részén szögskála található.
9.3 Be- és kikapcsolás (6. ábra)
- Csatlakoztassa és megfelelően rögzítse az akkumulátort (10) a vezeték nélküli készülékhez.
- A készülék bekapcsolásához nyomja meg a kioldó gombot (2) és a BE/Ki kapcsoló gombot (3).
- Amikor kioldja a kapcsoló gombot (3), akkor a készülék kikapcsol.
9.4 A fürészlap mozgását szabályozó gomb beállítása (7. ábra)
A lombfűrész négy – egy egyenes és három orbitális – vágási művelettel rendelkezik. Az orbitális művelet a fűrészlap agresszívabb mozgását idézi elő, és puha anyagok, például fa vagy műanyag vágására szolgál. Az orbitális művelet gyorsabb vágást eredményez, de durvábban vágja át az anyagot. Az orbitális művelet során a fűrészlap a felfelé és lefelé irányuló mozgás mellett előre is mozog a vágási mozdulat során.
Megjegyzés: Fémet és kemény fát tilos orbitális művelettel vágni.
A vágási művelet beállításához használja az orbitális kapcsoló gombot, amelyet négy vágási helyzetbe lehet beállítani: 2, 3, és 4. A „1” helyzet az egyenes vágás. Az 2, 3 és 4 helyzetben orbitális (körvonal) vágást lehet végezni. A vágás intenzitása az elsőtől a harmadik fokozat felé növekszik, és a harmadik fokozatban a legintenzívebb a vágás.
9.5 A porelszívó adapter felszerelése
Helyezze be a porelszívó adaptert a készülék alaplapjába. A porelszívó adapter egy porszívó tömlőhöz csatlakoztatható a fűrészpor összegyűjtése érdekében.
Vigyázat!
Mindig tartsa a talplapot a munkadarabhoz. Ennek elmulasztása a fűrészlap törését okozhatja, ami súlyos sérülést eredményezhet.
POWDP25300 HU
Ívek vagy csigavonal vágása közben nagyon lassan mozgassa a készüléket. A készülék megerőltetése ferde vágófelületet és a fűrészlap törését okozhatja.
Úgy kapcsolja be a készüléket, hogy a fűrészlap ne érintkezzen semmivel, és várjon addig, amíg a fűrészlap eléri teljes sebességét. Ezután helyezze az alaplapot a munkadarabra, majd óvatosan mozgassa előre a készüléket a korábban megjelölt vonal mentén.
9.6 LED munkalámpa
A LED munka lámpa (4) világít, ha bekapcsolja a szerszámot, és megvilágítja a munkaterületet az elsődleges ellenőrzéshez, majd a működtetés során is folyamatosan világít.
FIGYELEM: Ne nézzen közvetlenül a lézersugárba. Soha ne irányítsa a lézersugarat bármely személy vagy tárgy irányába, kivéve a munkadarabot.
Ne irányítsa a lézersugarat szándékosan a személyzetre, és biztosítsa, hogy a sugár nem irányul bármely személy szeme irányába 0.25 másodpercnél hosszabb ideig.
9.7 A párhuzamos vezetőél beállítása (9. ábra)
Az élvezetővel (a) a munkadarab szélével párhuzamos vágást végezhet. A maximális távolság 15 cm.
- Lazítsa meg a rögzítő gombot (12), és helyezze be a párhuzamos megvezetőt a berendezés talpán kiképzett tartóba (11).
- Szorítsa meg a rögzítő gombot a megvezető rögzítéséhez.
10 MÜKÖDTETÉS
Soha ne használjon a munkadarabhoz vagy a vágáshoz nem alkalmas fűrészlapot. Tartsa maga előtt a készüléket és fogja erősen a fogantyút. Ellenőrizze, hogy a fűrész elindításakor a fűrészlap ne érjen hozzá semmihez. Gondoskodjon a munkadarab erős befogásáról és arról, hogy a fűrészelési vonal tisztán látható legyen. Ahol lehetséges, csatlakoztassa a porelszívó fejet az elszívó rendszerhez. Indítsa el a fűrészt. Helyezze a talpat a munkadarabra és hagyja, hogy a fűrészlap megérintse a fűrészelési vonalat. Fűrészeljen, de ne alkalmazzon a szükségesnél több nyomást a fűrészlapra. Kerülje, hogy a fűrészlapra oldalirányú nyomás érkezzen.
10.1 Megjegyzések lombfűrész használatához
Helyezze a talpat a munkadarabra úgy, hogy a fűrészlap függőleges legyen és megfelelően helyezkedjen el a fűrészvonalhoz viszonyítva, de ne érjen hozzá. Indítsa el a fűrészt és óvatosan döntse meg, miközben a talppal megtámasztja, amíg a fűrészlap el nem éri a munkadarabot a fűrészelési vonalnál. Hagyja, hogy a fűrészlap magától áthaladjon a munkadarabon addig, hogy a talp belesüllyedjen a munkadarabba és a fűrészlap arra merőleges legyen – miközben továbbra is lefelé néz a fűrész. Ha szükséges, kiindulópontként fúrjon megfelelő átmérőjű lyukat a munkadarabba.
10.1.1 Fa fürészelése
Ellenőrizze, hogy a munkadarab nem tartalmaz-e szöget vagy egyéb fém tárgyat. Mindig viseljen maszkot.
POWDP25300 HU
10.1.2 Fém fűrészelése
Javasoljuk, hogy a készülék védelme érdekében kenje meg az anyagot és a fűrészlapot vágóolajjal, és kerülje a túlmelegedést. A munkadarabot támassza meg mindkét oldalon fadarabokkal.
10.1.3 Műanyag fűrészelése
Először végezzen el próbavágást és ellenőrizze, hogy az anyag elbírja-e a fűrész által kibocsátott hőt.
Fontos! Rendszeresen ellenőrizze a fűrészen található csavarokat, különösen azokat, amelyek a fűrészlapot tartják. Ha szükséges, húzza meg.
11 TISZTÍTÁS ÉS KARBANTARTÁS
11.1 Tisztítás
- Tartsa a gép szellőzőnyílásait tisztán, hogy megelőzze a motor túlmelegedését.
■ Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után
- Tartsa a szellőzőnyílásokat portól és piszoktól mentesen.
- Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.
- Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket.
11.2 Karbantartás
- A készüléket úgy tervezték, hogy az minimális karbantartás mellett is hosszú élettartama legyen. A folyamatos kielégítő működtetés függ a készülék megfelelő használatától és a rendszeres tisztítástól.
12 MÜSZAKI ADATOK
| Névleges feszültség | 20 V |
| LED dolgozólámpa | Igen |
| LED lámpák száma | 1 |
| Lengő pozíciók | 4 |
| Elektromos motor típusa | Kefés |
| Állítható talp | Igen |
| Löketmagasság | 25 mm |
| Vágási mélység acélban | 6 mm |
| Vágási mélység fában | 90 mm |
| Csatlakozás típusa | T és U-szár |
| Gyorscsatlakozó fűrészlap | Igen |
| Reteszelőgomb | Igen |
| Talp anyaga | Alumínium |
| Akkumulátorcsatlakozás | Rácsúsztatással |
13 ZAJ
A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3)
Hangnyomásszint LpA 80dB(A)
Hangteljesítményszint LwA 91dB(A)
FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.
aw (Rezgésszint)
11.8 m/s²
K = 1,5 ~m / s^2
14 JÓTÁLLÁS
- Az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.
- Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.
- A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.
- A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.
- A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.
- Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.
- A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.
- Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.
- Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.
- A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.
- Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.
- Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyilások, rendszeresen ellenőrzött szénkefék,...)
- A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.
- A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.
- Az optimális működés biztosítása érdekében a készüléket havonta legalább egyszer fel kell tölteni.
15 KÖRNYEZETVÉDELEM
Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon annak környezetbarát elhelyezéséről!
Az elhasználódott elektromos termékek hulladékait ne dobja a háztartási szemétbe. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségeket illetően érdeklődjön a helyi köztisztasági szerveknél vagy a forgalmazónál!
16 MEGFELELŐSÉGI NYILATKOZAT
VARO – Vic Van Rompuy nv - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kizárólagosan kijelenti, hogy
A termék típusa: Lombfűrész 20V (AKKU nélkül)
Márkanév: POWERplus
Cikkszám: POWDP25300
az európai harmonizált szabványok alkalmazása alapján megfelel az alkalmazandó európai irányelvek / rendeletek alapvető követelményeinek és egyéb kapcsolódó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvénytelenné teszi ezt a nyilatkozatot.
Európai irányelvek / rendeletek (ideértve adott esetben azok módosításait az aláírás időpontjáig):
2011/65/EU
2006/42/EC
2014/30/EC
Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig):
EN62841-1:2015
EN62841-2-11:2016
EN IEC55014-1 : 2021
A müszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.
Az alulírott a társaság vezérigazgatója nevében jár el,
Mertens Ludo
Ludo Mertens
Szabályozási Ügyek - Megfelelőségi Menedzser
