BRUKSANVISNING POWDP25300 PowerPlus

Copyright © 2023 VARO S i d e | 3 www.varo.com STIKKSAG 20V (UTEN BATTERI) POWDP25300 1 TILTENKT BRUK Verktøyet er beregnet på saging i tre, metall og plast. Egner seg ikke til profesjonelt bruk. ADVARSEL! Av sikkerhetshensyn bør du lese denne brukermanualen og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med. 2 BESKRIVELSE (FIG. A)

• Fjern all gjenværende innpakning og alle transportinnlegg (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

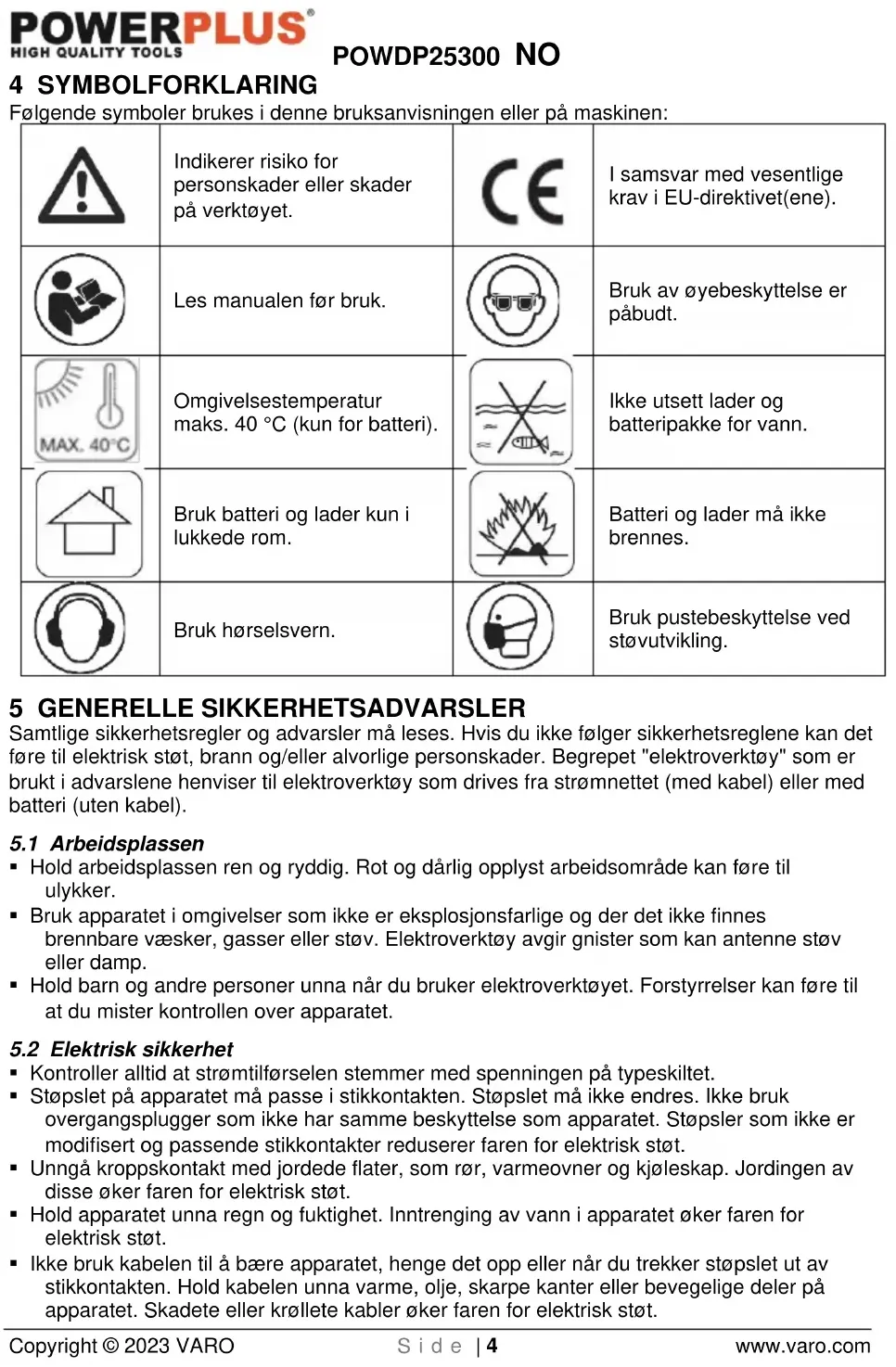

Ikke utsett lader og batteripakke for vann.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

• Kontroller alltid at strømtilførselen stemmer med spenningen på typeskiltet.

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Skadete eller krøllete kabler øker faren for elektrisk støt.POWDP25300 NO Copyright © 2023 VARO S i d e | 5 www.varo.com

• Når du bruker elektroverktøy utendørs må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke.POWDP25300 NO Copyright © 2023 VARO S i d e | 6 www.varo.com

6 SPESIELLE SIKKERHETSFORSKRIFTER FOR STIKKSAG

Merk! Bruk av annet tilbehør eller tilleggsutstyr enn det som er beskrevet i denne bruksanvisningen eller er med i leveransen, kan føre til personskader.

• Bruk hørselsvern og støvmaske når du bruker stikksag. Støy kan føre til hørselskader.

• Bruk ikke stikksagen til å arbeide i asbest eller materialer som inneholder asbest.

• Fest arbeidsstykket skikkelig. Bruk fastspenningsutstyr eller skrustikken til å holde fast arbeidsstykket. Forsiktig, sagbladet kan være svært varmt.

• Sagbladet må alltid være skarpt og i god stand. Bytt umiddelbart ut brukne og bøyde sagblad

• Arbeid rolig og jevnt med stikksagen . På denne måten unngår du ulykker, og sagblad og stikksag får lengre levetid.

• Må ikke brukes til å kutte rør eller kabler.

• Kontroller at det ikke er hindringer i/på overflaten under gjenstanden som skal kuttes.

• Prøv ikke å kutte gjenstander som er tykkere enn maksimum kuttedybde på bladet eller hvor det er utilstrekkelig plass til bladet under gjenstanden.

• Sagens metalldeler kan bli strømførende hvis sagen kommer i kontakt med en strømførende ledning. Derfor må du kun holde sagen i det isolerte håndtaket.

• Kontroller at ventilasjonshullene ikke er blokkert.

• Fjern aldri støv, hindringer eller lignende fra arbeidsområdet mens bladet er i gang.

• Stopp aldri sagbladet ved å påføre press på sagen eller på siden av bladet.

• Løft aldri sagen fra gjenstanden du sager mens bladet fortsatt går.

• Plasser aldri sagen på et bord eller en arbeidsbenk hvis den ikke har stoppet helt.

• Sagbladet vil fortsette å gå en kort stund etter at maskinen har blitt slått av.

• Hold el-verktøyet i de isolerte gripeoverflatene når du bruker det på steder der kutteutstyret kan komme i kontakt med skjulte ledninger eller sin egen ledning. Kutteutstyr som kommer i kontakt med en strømførende ledning kan gjøre eksponerte deler av el- verktøy strømførende, og kan gi brukeren elektrisk støt.

• Forsøk aldri å åpne dem, uansett grunn.

• Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

• Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ild, da dette kan føre til eksplosjon og/eller intens ildutvikling.

• Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger: − Tørk forsiktig av væsken med en klut. Unngå hudkontakt. − Ved hud- eller øyekontakt må du følge instruksjonene nedenfor: ✓ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik. ✓ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege. Brannfare! Unngå å kortslutte polene på en løst batteri. Batterier må ikke brennes.

• Forsøk aldri å lade opp vanlige engangsbatterier.

• Laderen må ikke åpnes.

• Ikke stikk objekter i laderen.

• Laderen er kun beregnet på innendørs bruk. 8 LADING OG INNSETTING ELLER FJERNING AV BATTERIET

8.1 Laderindikasjoner (Fig. 1)

3. La batteripakken kjøle seg helt ned før du bruker den.

4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter kontinuerlig bruk i verktøyet, må du la det kjøle seg ned til romtemperatur før lading. Dette vil forlenge batterienes levetid.POWDP25300 NO Copyright © 2023 VARO S i d e | 8 www.varo.com

8.2 Fjerning/innsetting av batteri (Fig. 2)

• Installere: trykk og skyv batteripakken inn i batteriporten. Sørg for at utløseren på baksiden av batteriet klikker på plass og batteriet er festet før du begynner å bruke det.

Fjern batteripakken (9) fra den trådløse stikksagen.

• Trykk bladklemmen for hand til høyeste posisjon.

• Skyv sagbladet (7) inn i sporet med tennene pekende fremover. Påse at den bakre kanten av bladet passer inn i bladklemmen og slipp deretter sagbladdekslet. MERK: Påse at den bakre enden av sagbladet tar tak i sporet i føringsrullen (6).

• Monter batteripakken (9) på stikksagens kropp og kontroller at sagen går jevnt før du bruker den til å sage materialer.

9.2 Justering av sagevinkel (Fig. 5)

• Sagskoen (11) kan justeres 45 grader til venstre eller høyre av sageretningen for å gjøre det mulig å sage i vinkel.

• Løsne sagskoen ved å flytte låsespaken (14) til høyre posisjon. Juster sagskoen til ønsket vinkel og stram den til ved å trekke låsespaken til venstre (midten).

• Vinkelinnstillingen ser du på skalaen på toppen av skoen.

9.3 Slå på og av (Fig. 6)

• Sett batteripakken (9) på sagen og fest den godt.

• For å skru på stikksagen, trykk inn låseknappen (2) og trykk inn PÅ/AV-avtrekkerbryteren (3).

• Når du slipper PÅ/AV-bryteren (3), stanser verktøyet.

9.4 Justere pendeljusteringsbryteren (Fig. 7)

Denne stikksagen har fire sagefunksjoner, en rett og tre for saging i bane. Banefunksjonen har en mer aggressiv bladbevegelse og er konstruert for å skjære i myke materialer, som tre eller plast. Banesagefunksjonen gir hurtigere, men grovere saging. Med banesagefunksjonen beveges bladet fremover under arbeidsslaget i tillegg til opp- og nedbevegelsen. Merk: Metall eller hardtre skal aldri skjæres med banesagefunksjonen.POWDP25300 NO Copyright © 2023 VARO S i d e | 9 www.varo.com For å justere sagfunksjonen, dreier du på svingbryteren til en av de fire sageinnstillingene: 1, 2 3 og 4. Posisjon 1 er rett saging. Posisjonene 2, 3 og 4 er frem- og tilbakekutting. Den mest aggressive sagingen får du med høyeste innstilling, som er 4.

9.5 Montering av støvadapteret

Sett støvadapteret inn i sagskoen til maskinen. Støvadapteret kan kobles til en støvsugerslange for å samle opp sagflis. Forsiktig! Pass på at sagskoen alltid er i plan med arbeidsstykket. Hvis dette ikke overholdes kan sagbladet brekke og forårsake alvorlig skade. Flytt verktøyet sakte når du skjærer kurver eller snirkler. Å tvinge verktøyet kan føre til skrå kuttflate og at sagbladet brekker. Skru på verktøyet mens sagbladet ikke er i kontakt med noe og vent til sagbladet har oppnådd full hastighet. La deretter sagskoen hvile på arbeidsstykket og skyv verktøyet sakte framover langs markert linje.

LED-arbeidslyset (4) kan tennes når du slår på verktøyet, som holder arbeidsområdet belyst slik at du kan kontrollere arbeidsstykket først, og lyser også under bruk. ADVARSEL: Stirr ikke rett inn i laserstrålen. Rett aldri strålen mot en annen person eller andre gjenstander enn arbeidsstykket. Rett aldri strålen med vilje mot personale og sørg for at den aldri er rettet mot øyet til en person i lengre enn 0,25 sekunder.

Plasser sagskoen på materialet slik at sagbladet er loddrett og korrekt posisjonert i forhold til sagelinjen, men uten å berøre den. Start sagen og vipp den forsiktig mens den støttes av sagskoen til bladet berører sagelinjen. La bladet arbeide seg gjennom materialet og fortsett å vippe sagen ned til skoen er jevnt med materialet og bladet er vinkelrett på det. Om nødvendig kan du bore et hull av passende diameter for å lage et startpunkt.

Vi anbefaler at du smører materialet og sagbladet med sageolje for å beskytte verktøyet mot overoppheting. Støtt opp materialet med treklosser på begge sider.

Gjør først et prøvekutt for å sjekke at materialet tåler varmen som utvikles av sagen. Viktig! Sjekk alle skruene på sagen med jevne mellomrom, spesielt de som holder bladet. Stram til etter behov.

• Hold ventilasjonssporene på maskinen rene for å unngå at motoren overopphetes.

• Rengjør maskinhuset regelmessig jevnlig med en myk klut, helst etter hver gangs bruk.

• Sørg for at ventilasjonssporene er fri for støv og skitt.

• Våre maskiner er konstruert for å kunne brukes over lange perioder med minimalt vedlikehold. Langvarig og god virkemåte avhenger av riktig stell og jevnlig rengjøring. 12 TEKNISKE DATA Nominell spenning 20 V LED arbeidslys

Slaghøyde 25 mm Sagedybde i stål 6 mm Sagedybde i tre 90 mm Koblingstype T & U-skaft Hurtigutskiftende blader

Sagskomateriale Aluminium Batterikobling Påskyvning 13 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 80dB(A) Lydeffektnivå LwA 91dB(A) VIKTIG! Bruk hørselsvern når lydtrykket er over 85 dB(A). aw (Vibrasjon)

• Dette produktet garanteres for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, defekte deler som følge av vanlig slitasje, f.eks. lagre, børster, kabler og plugger eller tilbehør som bor, borebits, sagblader osv. eller skader eller feil som skyldes feil bruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (bruk til noe produktet ikke er beregnet på), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

• Verktøyet må returneres til din forhandler (uten demontering) i en akseptabel, ren tilstand (i originalemballasjen), sammen med kvittering på kjøpet.
