BEDIENUNGSANLEITUNG POWDP25300 PowerPlus

DE DEUTSCH ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten ........................ 5

5.5 Wartung ..................................................................................................................... 6

6 SPEZIELLE SICHERHEITSVORSCHRIFTEN FÜR STICHSÄGEN . 6

10.1 Spezielle Hinweise zum Arbeiten mit einer Stichsäge .......................................... 11

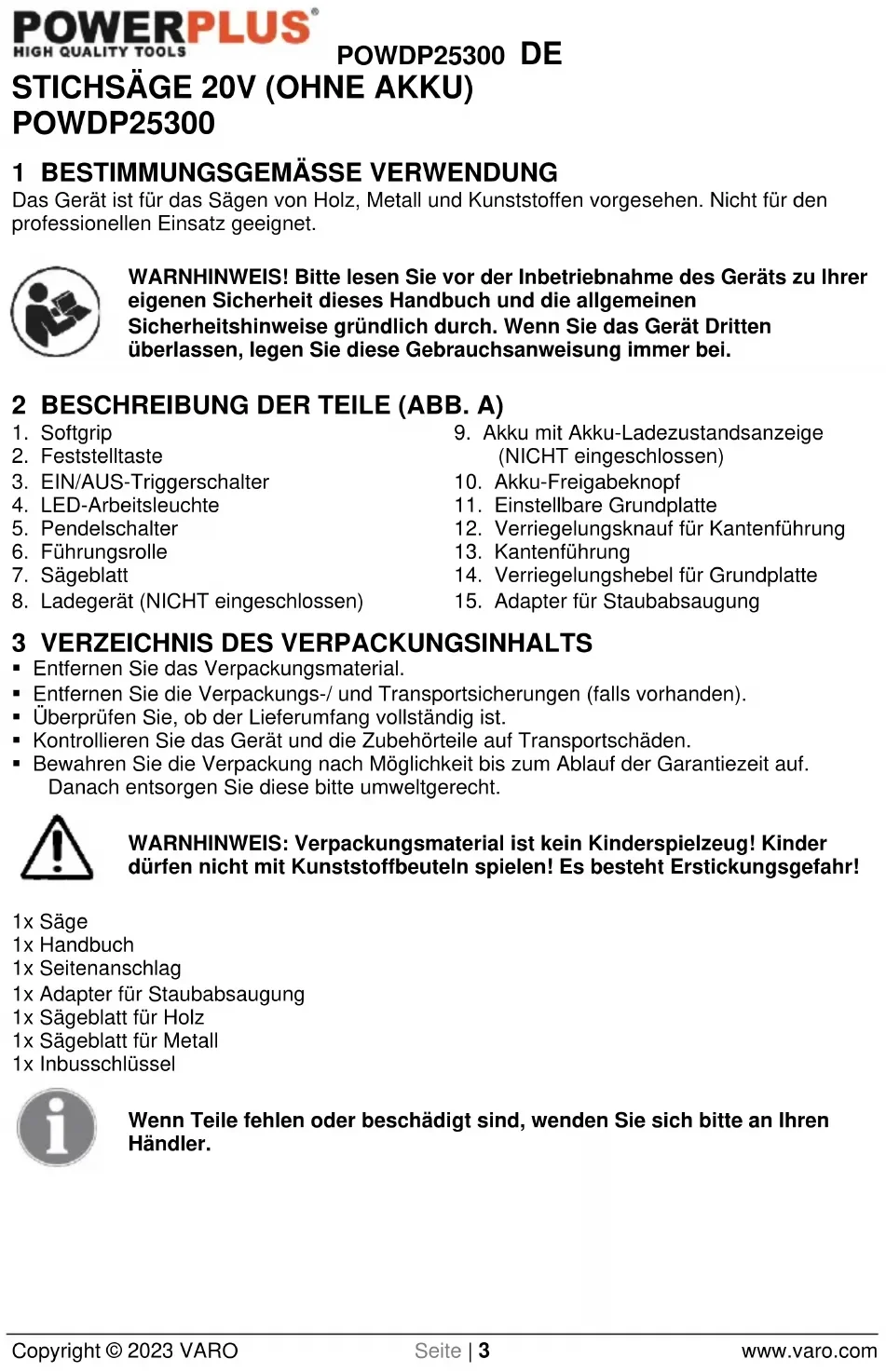

1 BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Gerät ist für das Sägen von Holz, Metall und Kunststoffen vorgesehen. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. A)

3. EIN/AUS-Triggerschalter

4. LED-Arbeitsleuchte

8. Ladegerät (NICHT eingeschlossen)

9. Akku mit Akku-Ladezustandsanzeige

(NICHT eingeschlossen)

10. Akku-Freigabeknopf

11. Einstellbare Grundplatte

12. Verriegelungsknauf für Kantenführung

14. Verriegelungshebel für Grundplatte

15. Adapter für Staubabsaugung

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1x Säge 1x Handbuch 1x Seitenanschlag 1x Adapter für Staubabsaugung 1x Sägeblatt für Holz 1x Sägeblatt für Metall 1x Inbusschlüssel Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWDP25300 DE Copyright © 2023 VARO Seite | 4 www.varo.com

4 ERKLÄRUNG DER SYMBOLE

In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Warnhinweis: Verletzungsgefahr und Gefahr der Beschädigung des Geräts.

Übereinstimmung mit den jeweils maßgeblichen Anforderungen der EU- Richtlinie(n).

Anweisungen vor dem Gebrauch des Geräts genau durchlesen.

Immer Schutzbrille tragen.

Umgebungstemperatur max. 40 °C. (Gilt nur für Akku)

Ladegerät und Akku dürfen nicht mit Wasser in Kontakt kommen.

Akku und Ladegerät nur in geschlossenen Räumen benutzen.

Akkupack oder Ladegerät nicht ins Feuer werfen.

Bei Staubentwicklung : Atem-schutzmaske tragen.

5 ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE Bitte lesen Sie alle Anweisungen und Warnhinweise genau durch. Die Nichteinhaltung von Anweisungen und Warnhinweisen kann zu einem Stromschlag, zu einem Brand und/oder zu schweren Verletzungen führen. Bitte heben Sie die Anweisungen und die Warnhinweise gut auf. Unter dem Begriff "Gerät" werden hier elektrisch betriebene Geräte verstanden, entweder mit Netzbetrieb (mit Netzkabel) oder mit Akkubetrieb (ohne Netzkabel).

• Den Arbeitsbereich immer sauber, gut aufgeräumt und gut ausgeleuchtet halten. Unordentliche und dunkle Bereiche sind unfallträchtig.

• Das Gerät darf nicht in explosiven Bereichen betrieben werden, wie z.B. im Umfeld von entflammbaren Flüssigkeiten, Gasen oder Stäuben. Das Gerät kann Funken verursachen, die die Stäube oder Dämpfe zur Explosion bringen können.

• Beim Arbeiten mit dem Gerät müssen andere Personen, vor allem Kinder, immer einen Sicherheitsabstand einhalten. Bei einer Ablenkung durch andere können Sie die Kontrolle über das Gerät verlieren.

5.2 Elektrische Sicherheit

• Die Netzspannung muss immer mit den entsprechenden Angaben zur Stromspannung auf dem Typenschild des Geräts übereinstimmen.

• Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.POWDP25300 DE Copyright © 2023 VARO Seite | 5 www.varo.com

• Vermeiden Sie jeden Körperkontakt mit geerdeten Oberflächen, wie z.B. Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko für einen elektrischen Schlag, wenn Ihr Körper geerdet ist.

• Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser in das Gerät erhöht das Risiko eines elektrischen Schlags.

• Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, um es aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel immer von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

• Wenn Sie mit dem Gerät im Freien arbeiten (müssen), verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

• Wenn der Betrieb des Geräts in feuchter Umgebung nicht vermeidbar ist, verwenden Sie in jedem Fall einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlags.

5.3 Sicherheit von Personen

• Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Bedacht an die Arbeit mit einem Elektrogerät. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder wenn Sie unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts kann zu schweren Verletzungen führen.

• Tragen Sie eine persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen von persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Ohrenschutz, je nach Art und Einsatz des Geräts, verringert das Verletzungsrisiko.

• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen. Wenn Sie beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies leicht zu Unfällen führen.

• Entfernen Sie vor dem Einschalten des Geräts alle Einstellwerkzeuge oder Schraubenschlüssel. Ein Werkzeug oder ein Schlüssel, das/der in einem drehenden Geräteteil verblieben ist, kann zu Verletzungen führen.

• Vermeiden Sie jede nicht normale Körperhaltung. Sorgen Sie für einen sicheren Stand, und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren.

• Tragen Sie immer geeignete Arbeitskleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von sich bewegenden Teilen fern. Locker sitzende oder weite Kleidung, Schmuck oder lange Haare können leicht von den sich bewegenden Teilen erfasst werden.

• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer solchen Vorrichtung kann Gefährdungen durch Staub verringern.

5.4 Der Gebrauch und die Pflege von elektrisch betriebenen Geräten

• Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit nur dafür geeignetes Gerät. Mit dem passenden Gerät arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

• Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.POWDP25300 DE Copyright © 2023 VARO Seite | 6 www.varo.com

• Nehmen Sie den Netzstecker von der Steckdose ab und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

• Bewahren Sie unbenutzte Geräte immer außerhalb der Reichweite von Kindern auf. Lassen Sie Personen, die mit diesem Gerät nicht vertraut sind oder die diese Anweisungen nicht gelesen haben, das Gerät nicht benutzen. Elektrisch betriebene Geräte sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

• Warten Sie das Gerät regelmäßig, und pflegen Sie es gut. Kontrollieren Sie, dass die beweglichen Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie alle beschädigten Komponenten vor dem Einsatz des Geräts reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

• Halten Sie Schneidwerkzeuge (Einsätze) scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

• Verwenden Sie das Gerät, das Zubehör, die Einsätze usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von elektrisch betriebenen Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

• Lassen Sie Ihr Gerät nur von einem qualifizierten Fachbetrieb mit Original-Ersatzteilen oder von unserem Kundendienst reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts gewährleistet bleibt.

6 SPEZIELLE SICHERHEITSVORSCHRIFTEN FÜR STICHSÄGEN

WARNHINWEIS! Der Gebrauch anderer als in dieser Bedienungsanleitung empfohlener oder im Lieferumfang enthaltener Zubehörteile oder Zusatzgeräte bedeutet Verletzungsgefahr.

• Bei der Benutzung von Stichsägen müssen Ohrenschutz und Staubmaske getragen werden. Die Einwirkung von Lärm kann Gehörschäden hervorrufen.

• Bearbeiten Sie mit der Stichsäge kein Asbest oder asbesthaltige Materialien.

• Elektrowerkzeuge nie unbeaufsichtigt laufen lassen. Das Gerät immer ausschalten, und erst dann ablegen oder verlassen, wenn es absolut zum Stillstand gekommen ist.

• Langes Haar muss abgedeckt sein. Arbeiten Sie nur mit eng anliegenden Kleidungsstücken.

• Achtung beim Arbeiten an/in Wänden: Die Beschädigung von Stromleitungen, Gasleitungen oder Wasserleitungen kann gefährliche Situationen verursachen! Benutzen Sie geeignete Detektoren, um festzustellen, ob im Arbeitsbereich verdeckte Leitungen liegen.

• Das Werkstück sichern. Das Werkstück ist nur gut gesichert, wenn es durch Klemmhalterungen oder durch einen Schraubstock sicher festgehalten wird. WARNHINWEIS: Sageblätter können sehr heiß werden!

• Das Sägeblatt muss immer scharf und in einwandfreiem Zustand sein. Ersetzen Sie gerissene und verbogene Sageblätter umgehend.

• Arbeiten Sie mit der Stichsäge ruhig und gleichmassig. Sie vermeiden dadurch Unfälle, und Sägeblatt und Stichsäge halten länger.

• Nicht zum Schneiden von Rohren und Kabeln verwenden.POWDP25300 DE Copyright © 2023 VARO Seite | 7 www.varo.com

• Keine gerissenen, stumpfen oder beschädigten Sägeblätter verwenden.

• Die Säge nicht einschalten, wenn kein Sägeblatt montiert ist.

• Überprüfen, ob keine Blockaden in/auf der Oberfläche unter dem Schneidgut vorliegen.

• Nicht versuchen, Werkstücke zu schneiden, die stärker als die maximale Schneidtiefe des Sägeblatts sind, oder wenn der Freiraum für das Sägeblatt unter dem Werkstück unzureichend ist.

• Die Metallteile der Säge können leitend wirken, wenn die Sägen stromführende Kabel berühren. Daher darf die Säge nur an ihren isolierten Griffen gehalten werden.

• Überprüfen, ob die Lüftungsschlitze nicht verstopft sind.

• Niemals Staub, Hindernisse oder dergleichen aus dem Arbeitsbereich entfernen, wenn das Sägeblatt in Betrieb ist.

• Niemals das Sägeblatt anhalten, indem Druck auf das Sägeblatt oder auf die Sägeblattseite ausgeübt wird.

• Die Säge nicht vom zu sägenden Werkstück anheben, wenn das Sägeblatt noch in Betrieb ist.

• Niemals die Säge auf einem Tisch oder einer Arbeitsplatte ablegen, wenn sie nicht völlig stillsteht.

• Das Sägeblatt läuft noch eine kurze Zeit nach, nachdem die Maschine ausgestellt wurde.

• Das Elektrowerkzeug an den isolierten Griffen halten, wenn im Betrieb das Schneidzubehör mit verdeckten Drähten oder seinem eigenen Kabel in Berührung kommen kann. Wenn das Schneidzubehör ein „stromführendes“ Kabel berührt, können auch die gefährdeten Metallteile des Elektrowerkzeugs unter Strom stehen und auf den Benutzer einen Stromschlag übertragen. 7 ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR AKKUS UND LADEGERÄTE

• Nie versuchen, den Akku zu öffnen.

• Nicht in Bereichen lagern, wo die Temperatur über 40 °C steigen kann.

• Nur bei einer Umgebungstemperatur von 4-40 °C aufladen.

• Beim Entsorgen von Akkus die Hinweise im Abschnitt "Umwelt" beachten.

• Kurzschluss vermeiden. Wenn durch ein metallenes Objekt der Pluspol (+) und der Minuspol (-) des Akkus direkt oder zufällig miteinander verbunden werden, wird der Akku kurzgeschlossen. Die durch diesen starken Kurzschlussstrom entstehende Hitze kann zu einem Zerbrechen der Ummantelung oder zu einem Brand führen.

• Akkus nie erhitzen. Wenn ein Akku über 100 °C erhitzt wird, können die Ummantelung, die Isolierung und andere Kunststoffkomponenten beschädigt werden. Dies kann zum Austreten von Batterieflüssigkeit und/oder zu einem internen Kurschluss führen, was ein Zerbrechen der Ummantelung oder einen Brand bewirken kann. Akkus dürfen auf keinen Fall durch Feuer entsorgt werden, weil dies zu einer Explosion und/oder schweren Verbrennungen führen kann.

• Unter extremen Bedingungen kann ein Austreten von Batterieflüssigkeit erfolgen. Wenn Flüssigkeit am Akku festgestellt wird, machen Sie bitte Folgendes: − Die Flüssigkeit sorgfältig mit einem Tuch abwischen. Jeden Kontakt mit der Haut vermeiden. − Wenn es doch zu einem Kontakt mit der Haut oder mit den Augen gekommen ist, machen Sie bitte Folgendes: ✓ Die betroffene Stelle sofort mit Wasser abspülen. Den Bereich anschließend mit einer milden Säure wie Zitronensaft oder Essig neutralisieren. ✓ Bei einem Kontakt mit den Augen das Auge mindestens 10 Minuten lang mit reichlich klarem Wasser spülen. Anschließend einen Arzt aufsuchen.POWDP25300 DE Copyright © 2023 VARO Seite | 8 www.varo.com Brandgefahr! Vermeiden Sie einen Kurzschluss des herausgenommenen Akkus. Akkus nie durch Feuer entsorgen.

• Nie versuchen, nicht aufladbare Batterien aufzuladen.

• Schadhafte Kabel sofort ersetzen.

• Das Ladegerät darf nicht mit Wasser in Kontakt kommen.

• Das Ladegerät nicht öffnen.

• Das Ladegerät nicht untersuchen.

• Das Ladegerät ist nur für die Verwendung in geschlossenen Räumen bestimmt. 8 DEN AKKU LADEN UND EINSETZEN ODER HERAUSNEHMEN

8.1 Anzeigen am Ladegerät (Abb. 1)

Das Ladegerät an die Steckdose anschließen:

• Grün anhaltend: Ladebereit.

• Grün anhaltend: Geladen.

• Grün und Rot anhaltend: Akku oder Ladegerät defekt. Hinweis: Wenn der Akku nicht richtig passt, ihn bitte ausschalten und sicherstellen, dass der Akkupack das richtige Modell für dieses Ladegerät ist, so wie auf dem Spezifikationsblatt dargestellt. Keinen anderen Akkupack oder irgendeinen Akkupack laden, der nicht sicher ins Ladegerät passt.

1. Das Ladegerät und den zu ladenden Akkupack häufig kontrollieren.

2. Am Ende des Ladevorgangs das Ladegerät vom Stromnetz trennen und den Akkupack

3. Den Akkupack vor dem Einsatz völlig abkühlen lassen.

4. Das Ladegerät und den Akkupack innen außerhalb der Reichweite von Kindern

aufbewahren. HINWEIS: Falls der Akku nach dem Dauerbetrieb im Werkzeug heiß wird, lassen Sie ihn vor dem Laden auf Raumtemperatur abkühlen. Dadurch wird die Lebensdauer Ihrer Akkus verlängert.

8.2 Akku herausnehmen / einsetzen (Abb. 2)

WARNHINWEIS: Bevor irgendwelche Einstellungen vorgenommen werden, sicherstellen, dass die Maschine ausgeschaltet ist oder der Akkupack entnommen wurde.

• Das Werkzeug in einer und den Akkupack (9) in der anderen Hand halten.

• Zum Einbauen: Den Akkupack in die Akkuhalterung drücken und hineinschieben. Dabei sicherstellen, dass die Ent-/Verriegelung an der Akkurückseite einrastet und der Akku gesichert ist, bevor das Gerät in Betrieb genommen wird.

• Zum Herausnehmen: Auf die Ent-/Verriegelung des Akkus drücken und gleichzeitig den Akkupack herausnehmen.POWDP25300 DE Copyright © 2023 VARO Seite | 9 www.varo.com

8.3 Akku-Ladezustandsanzeige (Abb. 3)

Am Akkupack befinden sich Akku-Ladezustandsanzeigen, mit denen der Ladezustand des Akkus überprüft werden kann, wenn auf den Knopf gedrückt wird. Bevor das Gerät benutzt wird, bitte auf den Ein-/Aus-Schalter drücken, um zu prüfen, ob der Akku für den ordnungsgemäßen Betrieb ausreichend geladen ist. Diese 3 LED können den Ladezustand des Akkus anzeigen: 3 LED leuchten auf: Akku ist aufgeladen. 2 LED leuchten auf: Akku ist zu 60% geladen. 1 LED leuchtet auf: Akku ist fast entladen. 9 BETRIEB

9.1 Sägeblatt ersetzen (Abb. 4)

Den Akkupack (9) von der Säge abnehmen.

• Die Sägeblattklemme per Hand in die höchste Stellung drücken.

• Das Sägeblatt (7) mit den Zähnen nach vorn zeigend in die vorgesehene Aufnahme schieben. Die Rückseite des Sägeblatts muss in die Halterung des Schnellverschlusses. Dann die Sägeblattabdeckung loslassen. HINWEIS: Die Rückseite des Sägeblatts muss in der Aufnahme der Führungsrolle (für das Sägeblatt) (6) sitzen.

• Anschließend den Akkupack (9) wieder an der Säge anbringen. Vor dem Sägen muss das Gerät rund laufen und die volle Drehzahl erreicht haben.

9.2 Schneidwinkel einstellen (Abb. 5)

• Der Sägeschlitten (11) ist um 45° nach rechts oder links verstellbar, um das Sägen von Konturen zu ermöglichen.

• Drücken Sie den Verriegelungshebel (14) nach rechts, um die Grundplatte zu lockern, schwenken Sie die Grundplatte um den gewünschten Winkel und ziehen Sie den Verriegelungshebel nach links (Mitte), um die Platte wieder zu arretieren.

• Die Skala oben am Schlitten erleichtert die Einstellung des Winkels.

9.3 Säge ein- und ausschalten (Abb. 6)

• Den Akkupack (10) an der Säge anbringen und sicher befestigen.

• Drücken Sie zum Einschalten der Stichsäge die Feststelltaste (2) und dann den EIN/AUS- Schalter (3).

• Wenn der Auslöser des Ein-/Aus-Schalters (3) losgelassen wird, schaltet die Säge ab.

9.4 Den Pendelregelknopf einstellen (Abb. 7)

• Diese Säge kann 4 verschiedene Schnitte ausführen, 1x gerade und 3x Pendelschnitte. Beim Pendelschnitt ist die Bewegung des Sägeblatts aggressiver, dieser Schnitt eignet sich für weiche Materialien wie z.B. Holz oder Kunststoff. Mit dem Pendelschnitt erfolgt das Schneiden schneller, aber der Schnitt durch das Material ist auch rauer. Beim Pendelschnitt erfolgt neben der normalen Auf- und Ab-Bewegung des Sägeblatts auch eine Bewegung des Sägeblatts nach vorn. ACHTUNG: Metall oder Hartholz nicht im Pendelstich sägen.

• Um die Art des Stichs einzustellen, wird der Pendelhub-Schalter auf eine der 4 Stellungen 2, 3 und 4 gestellt. Die Einstellung 1 bedeutet: Gerader Schnitt. Die Einstellungen 2, 3 und 4 sind Pendelstiche. Dabei wird die Intensität (Aggressivität) des Schnitts über die Stufen 2 bis 4 bestimmt, wobei der 4 der aggressivste Schnitt ist.POWDP25300 DE Copyright © 2023 VARO Seite | 10 www.varo.com

9.5 Montage des Adapters für Staubabsaugung

Setzen Sie den Adapter für Staubabsaugung in die Grundplatte des Werkzeugs ein. Der Adapter für Staubabsaugung kann an einen Staubsaugerschlauch angeschlossen werden, um den Sägestaub aufzufangen. Vorsicht! Die Grundplatte muss immer am Werkstück anliegen. Die Nichtbeachtung dieser Anweisung kann zum Bruch des Sägeblatts und zu schweren Verletzungen führen. Führen Sie das Werkzeug beim Sägen von Kurven oder beim Aussägen sehr langsam nach vorne. Zu starker Druck auf das Werkzeug kann zu schrägen Schnittflächen und zu Sägeblattbruch führen. Beim Einschalten des Werkzeugs soll das Sägeblatt das Werkstück nicht berühren. Warten Sie, bis das Sägeblatt seine Höchstgeschwindigkeit erreicht hat. Lassen Sie die Grundplatte dann flach auf dem Werkstück gleiten und bewegen Sie das Werkzeug entlang der zuvor markierten Linie behutsam nach vorn.

9.6 LED-Arbeitsleuchte

Die LED-Arbeitsleuchte (4) leuchtet auf, wenn das Werkzeug eingeschaltet wird, sodass der Arbeitsbereich beleuchtet wird und vorher gut überprüft werden kann. Sie leuchtet aber auch, während Sie arbeiten. WARNUNG: Nicht direkt in den Lichtstrahl sehen. Niemals den Strahl auf eine Person oder einen Gegenstand richten, der nicht das Werkstück ist. Den Strahl nicht absichtlich auf Menschen richten und sicherstellen, dass er nicht für länger als 0,25 s auf das Auge eines Menschen gerichtet ist.

9.7 Die Parallelführung einstellen (Abb. 9)

Mit der Kantenführung (a) können Sie parallel zur Kante sägen. Die Höchstentfernung beträgt 15 cm.

• Den Verriegelungsknauf (12) lösen und die Parallelführung in die Halter an der Säge/Grundplatte (11) einführen.

• Den Verriegelungsknauf für die Kantenführung festziehen.

10 MIT DEM GERÄT ARBEITEN

Niemals ein Sägeblatt verwenden, das sich nicht für die Aufgabe und das zu schneidenden Werkstück eignet. Halten Sie die Säge vor sich, und halten Sie dabei den Griff gut und sicher fest. Das Sägeblatt darf beim Starten der Säge noch keinen Gegenstand berühren. Das Werkstück muss gut geklemmt sein, und die Sägelinie muss deutlich sein. Den Adapter für die Staubabsaugung bei Bedarf mit einer Staubabsaugung verbinden. Dann die Säge starten. Den Schlitten der Säge am Werkstück aufsetzen, und die Säge den Anfang der Sägelinie berühren lassen. Entlang der Sägelinie sägen, und dabei nie mehr Druck als notwendig auf die Säge und das Sägeblatt ausüben. Vor allem keinen seitlichen Druck auf das Sägeblatt ausüben!POWDP25300 DE Copyright © 2023 VARO Seite | 11 www.varo.com

10.1 Spezielle Hinweise zum Arbeiten mit einer Stichsäge

Den Schlitten der Säge so am Werkstück aufsetzen, dass das Sägeblatt senkrecht und richtig zur Sägelinie des Werkstücks steht, ohne dieses bereits zu berühren. Dann die Säge einschalten, und die Säge ankippen. Dazu muss der Schlitten der Säge am Werkstück aufgesetzt sein, bis das Sägeblatt die Sägelinie berührt. Dann das Sägeblatt durch das Werkstück führen, wobei die Säge immer nach unten geneigt wird, bis der Schlitten gerade am Werkstück aufliegt, und das Sägeblatt senkrecht zum Werkstück arbeitet. Bei Bedarf als Startpunkt ein Loch mit einem geeigneten Durchmesser in das Werkstück bohren.

Das Werkstück darf keine Nägel oder andere Fremdkörper aus Metall enthalten. Immer eine Staubschutzmaske tragen.

Wir empfehlen, an das Schneidmaterial und an das Sägeblatt etwas Schneidöl zum Kühlen zu geben, damit die Säge geschont wird und nicht überhitzt. Das Werkstück mit Holzblöcken auf beiden Seiten sichern.

10.1.3 Kunststoff sägen

Zuerst einen Probeschnitt ausführen, um zu überprüfen, dass das Material die beim Sägen erzeugte Hitze ordnungsgemäß absorbieren kann. WICHTIGER HINWEIS! Alle Schrauben der Säge regelmäßig überprüfen, vor allem die Schrauben, die das Sägeblatt halten. Bei Bedarf festziehen.

11 REINIGUNG UND WARTUNG

• Halten Sie die Lüftungsschlitze des Geräts sauber, um eine Überhitzung des Motors zu vermeiden.

• Das Gehäuse des Geräts regelmäßig mit einem weichen Tuch reinigen, möglichst nach jedem Einsatz.

• Halten Sie die Lüftungsschlitze von Staub und Schmutz frei.

• Wenn der Schmutz nicht abgeht, verwenden Sie bitte ein mit Seifenwasser befeuchtetes weiches Tuch.

• Lösemittel wie z.B. Benzin, Alkohol, Ammoniakwasser usw. nie benutzen! Diese Lösemittel können die Kunststoffteile beschädigen.

• Wir haben unsere Geräte so entwickelt, dass sie über einen langen Zeitraum mit einem Minimum an Wartungsaufwand laufen. Die ordnungsgemäße Funktion ist von der regelmäßigen Wartung und Reinigung des Geräts abhängig.POWDP25300 DE Copyright © 2023 VARO Seite | 12 www.varo.com 12 TECHNISCHE DATEN Nennspannung 20 Volt LED Arbeitsleuchte

Elektromotortyp Gebürstet Schlitten verstellbar

Hubhöhe des Stichs 25mm Schneidtiefe in Stahl 6mm Schneidtiefe in Holz 90mm Anschluss T-Schaft & U-Schaft Schnellwechsel des Sägeblatts

Material des Sägeschlittens Aluminium Akku-Anschluss Zum Einschieben 13 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 80dB(A) Schallleistungspegel LwA 91dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration)

• Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Batterien und Akkus, Ladegeräte, Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Bohrer, Bohr-Bits, Sägeblätter usw.; sowie Schäden oder Defekte aufgrund von falscher Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben.

• Um die optimale Leistung dieses Geräts zu gewährleisten, muss es mindestens 1x pro Monat aufgeladen werden. 15 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Die Altteile des Geräts dürfen nicht in den normalen Hausmüll gegeben werden, sondern Sie müssen diese in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.POWDP25300 DE Copyright © 2023 VARO Seite | 14 www.varo.com

16 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, nur, dass das nachfolgend bezeichnete Gerät, Bezeichnung des Geräts: Stichsäge 20 V (OHNE AKKU) Marke: POWERplus Modell-Nr.: POWDP25300 auf der Grundlage europäischer harmonisierter Normen den wesentlichen Anforderungen und weiteren relevanten Vorschriften der anwendbaren europäischen Richtlinien/Verordnungen entspricht. Bei einer mit uns nicht abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. Europäische Richtlinien / Verordnungen (einschließlich ihrer Änderungen bis zum Tag der Unterzeichnung, sofern relevant): 2011/65/EU 2006/42/EC 2014/30/EU Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN62841-1 : 2015 EN62841-2-11 : 2016
