AM8A - Mikser Vonyx - Bezpłatna instrukcja obsługi

Typ produktu	Analogowy mikser 8-kanałowy
Marka	Vonyx
Model	AM8A
Zasilanie	220-240 V~, 50 Hz
Pobór mocy	Ok. 30 W
Wymiary (około)	350 x 300 x 100 mm
Waga (około)	3,5 kg
Liczba kanałów	8 kanałów
Wejścia mikrofonowe	8 × XLR z zasilaniem fantomowym +48 V
Wejścia liniowe	8 × jack 6,35 mm symetryczne
Dodatkowe wejścia	USB, SD, Bluetooth (strumieniowanie)
Wyjścia główne	Lewy / Prawy (XLR lub jack)
Wyjścia głośnikowe	2 × jack 6,35 mm (L/P)
Wyjście słuchawkowe	Jack 6,35 mm
Wyjście nagraniowe	Gniazdo Record (typu RCA lub jack)
Pętla efektów	Send / Return (EFX)
Korektor na kanał	3 pasma: HI (wysokie) i LOW (niskie)
Korektor graficzny	Stereofoniczny 2 × 5 pasm
Efekty wewnętrzne	DSP z echem i kontrolą Repeat
Funkcje monitoringu	PFL, dioda Peak, miernik VU
Suwaki	8 suwaków kanałowych + 2 suwaki master (L/P)
Konserwacja	Sucha ściereczka, bez chemikaliów
Naprawialność	Tylko przez wykwalifikowanego technika
Bezpieczeństwo	Bezpiecznik 10-16 A, uziemienie, nie otwierać

Często zadawane pytania - AM8A Vonyx

Jak podłączyć mikrofon do miksera?

Podłącz mikrofon do wejścia XLR (gniazdo MIC). Użyj zrównoważonego kabla XLR. Jeśli używasz mikrofonu pojemnościowego, włącz zasilanie fantomowe +48V przełącznikiem PHANTOM na tylnym panelu. Ustaw GAIN kanału dla optymalnego poziomu.

Jak korzystać z funkcji Bluetooth?

Naciśnij raz przycisk USB/SD, aby wyświetlić 'BT' na ekranie. Mikser staje się widoczny dla urządzeń mobilnych. Włącz Bluetooth w smartfonie lub tablecie i wyszukaj 'Vonyx AM8A' (lub wyświetlaną nazwę). Połącz się. Głośność reguluje się pokrętłem VOLUME MP3/AUX.

Jak ustawić efekt echa?

Użyj pokrętła REPETITION do regulacji częstotliwości powtarzania echa. Ustaw POZIOM EFEKTU dla głośności efektu. Naciśnij DSP, aby wybrać typ efektu (original, multi itp.). Regulacja EFF na każdym kanale określa ilość efektu zastosowanego do tego kanału.

Co to jest zasilanie fantomowe i kiedy go używać?

Zasilanie fantomowe (Phantom Power) wysyła napięcie +48V przez kable XLR, aby zasilać mikrofony pojemnościowe. Włącz przełącznik PHANTOM tylko w przypadku używania tego typu mikrofonu. Nie włączaj go z mikrofonami dynamicznymi – nie uszkadza ich, ale jest niepotrzebne.

Jak nagrać sesję?

Użyj gniazda RECORD z tyłu, aby podłączyć urządzenie nagrywające (rejestrator, komputer). Podłącz kabel RCA lub jack w zależności od urządzenia. Poziom wyjścia odpowiada Main Mix.

Jak podłączyć głośniki pasywne?

Podłącz głośniki do wyjść SPEAKER OUTPUT (gniazda jack 6,35 mm) oznaczonych LEFT i RIGHT. Upewnij się, że impedancja głośników jest zgodna z wbudowanym wzmacniaczem (sprawdź instrukcję). Użyj odpowiednich kabli głośnikowych.

Co zrobić, jeśli dźwięk jest przesterowany lub zniekształcony?

Sprawdź ustawienie GAIN każdego kanału: zmniejsz je, jeśli zapala się dioda PEAK. Zmniejsz głośność na suwakach kanałowych lub suwakach Master. Upewnij się, że korektor nie podbija zbytnio pewnych częstotliwości. Unikaj przesterowania wejścia liniowego.

Jak czyścić mikser?

Odłącz urządzenie od sieci. Użyj suchej, miękkiej ściereczki do wycierania powierzchni. Nigdy nie używaj chemikaliów, aerozoli ani płynów, ponieważ mogą uszkodzić elementy sterowania i obwody.

Co oznacza dioda PEAK na kanale?

Dioda PEAK wskazuje, że poziom sygnału wejściowego jest zbyt wysoki i grozi przesterowaniem. Jeśli dioda LED się zaświeci, zmniejsz GAIN danego kanału, aby uniknąć zniekształceń.

Co zrobić w przypadku buczenia lub szumów?

Sprawdź, czy wszystkie kable są prawidłowo podłączone i w dobrym stanie. Upewnij się, że mikser jest uziemiony. Oddal kable audio od kabli zasilających. Używaj symetrycznych kabli na długich dystansach. Wyłącz niepotrzebne urządzenia w pobliżu.

INSTRUKCJA OBSŁUGI AM8A Vonyx

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zastaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.
• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie

• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Urządzenie posiada wbudowany akumulator kwasowo- ołowiowy. Pamiętaj, aby wykonać cykl rozładowania/naładowania co 3 miesiące, jeśli nie zamierzasz go używać przez dłuższy czas. W innym przypadku akumulator może ulec uszkodzeniu.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odlącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

ELEMENTY STERUJACE:

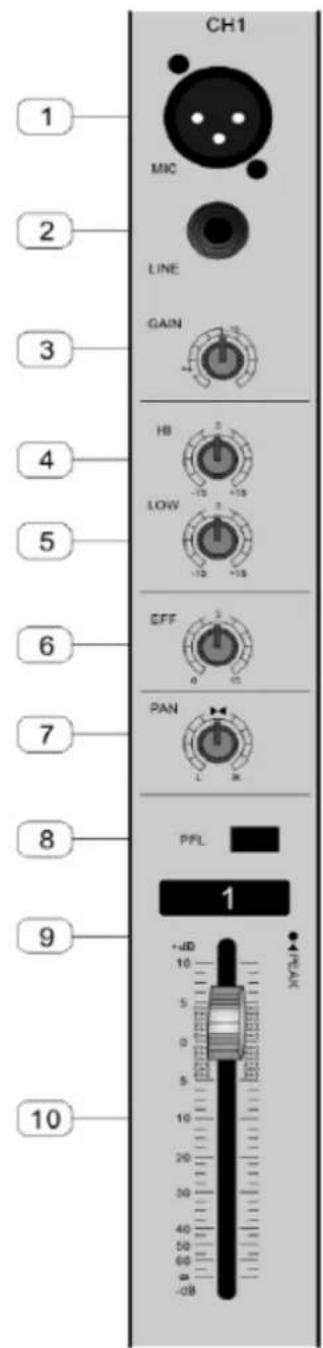

1. Zbalansowane wejście mikrofonowe Zrównoważone gniazda wejściowe XLR.

2. Wejście sygnału liniowego Zrównowazone wejście liniowe Jack 6,3mm

3. GAIN Dostosowuje poziom sygnału liniowego

4. HI EQ Dostosuj wysoki ton dla każdego kanału.

5. LOW EQ Dostosuj niski ton dla każdego kanału.

6. EFFECT Regulacja EFF dostosowuje sygnał wejściowy, aby uzyskać pożądany efekt.

7. PAN Sterowanie PAN określa pozycję sygnału kanału w obrazie stereo. Podczas pracy z podgrupami można użyć kontrolki PAN aby przypisać sygnał tylko do jednego wyjścia, co zapewnia dodatkową elastyczność w sytuacjach nagrywania.

8. PFL Funkcja PFL (Pre-Fader Listen) pozwala użytkownikowi słuchać poziomu przed podniesieniem fadera. Służy do monitorowania na słuchawkach każdego kanału, niezależnie od głównego miksu.

9. PEAK Kontrolka wskazująca poziom sygnału wejściowego z urządzenia (niezależnie od mocy wyjściowej), kiedy regulowana jest głośność GAIN.

10. Channel fader Dostosowuje poziom sygnału kanału. Użyj tych suwaków, aby wyregulować balans pomiędzy różnymi kanałami.

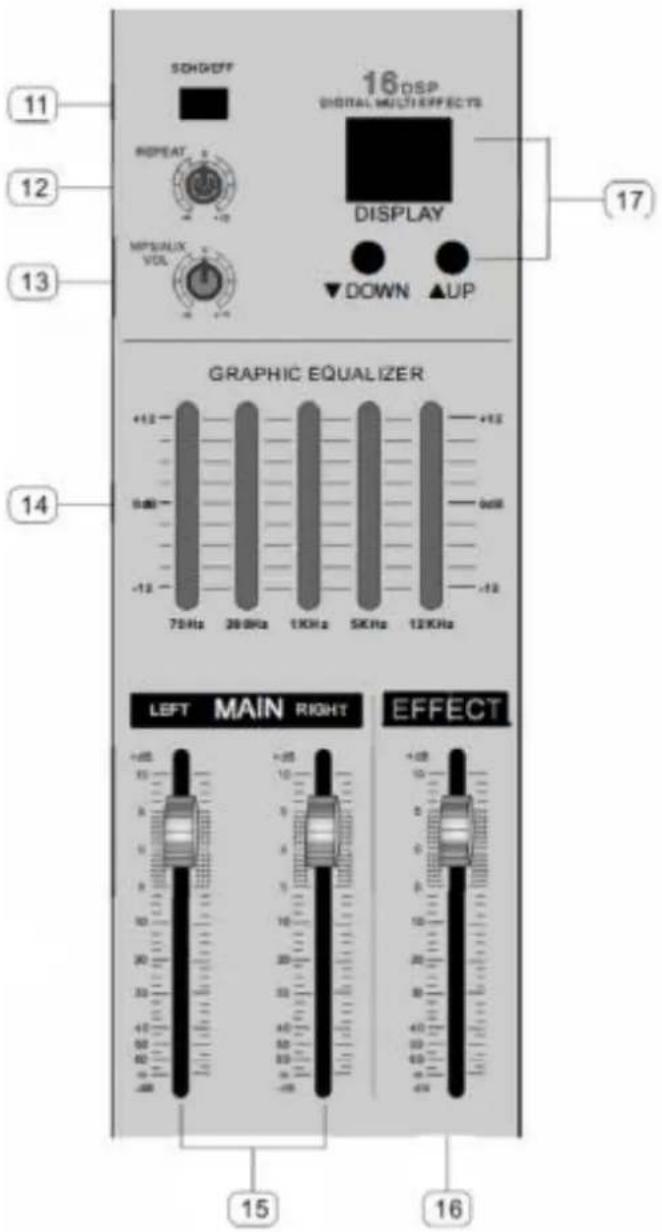

11. Wysyłka / Efekt

Naciśnij przycisk, aby wysłać sygnał efektu do kanałów.

12. Repeat

Służy do regulacji częstotliwości powtarzania echa. Ponieważ zbyt często powtarzanie echa może powodować wyłące, należy odpowiednio ustawić częstotliwość.

13. MP3/AUX VOL

Regulacja poziomu głośności dla wejścia MP3 / SD oraz AUX

14. Stereofoniczny equalizer graficzny

Korektor 2x 5-pasmowy zapewnia kontrolę tonów nad każdą częstotliwością oraz precyzyjny dźwięk wysokiej jakości dzięki kontroli tonów końcowych.

15. Wyjście główne MAIN (prawy/lewy)

Jest to główny fader do regulacji poziomu wyjścia sygnału prawy / lewy.

16. Poziom efektu

Służy do kontroli poziomu sygnału powtarzania echa i efektu zewnętrznego.

17. DSP

Naciśnij przycisk, aby wybrać pożądany efekt

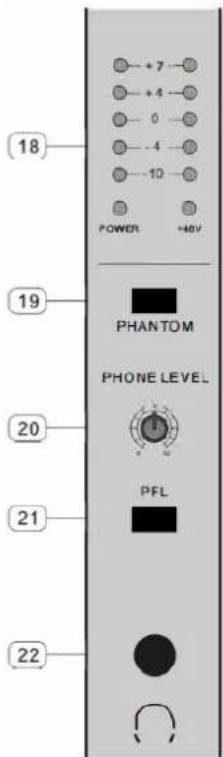

18. Wskaźnik poziomu wyjściowego

Wskazuje poziomy sygnału wyjściowego

19. Włącznik zasilania Phantom

Ten przełącznik włącza i wyłącza zasilanie phantom. Kiedy przełącznik jest włączony, mikser dostarcza zasilanie phantom + 48V do wszystkich kanałów z gniazdami wejściowymi XLR. Włącz ten przełącznik, gdy używany jest jeden lub więcej mikrofonów pojemnościowych zasilanych phantomem.

20. Headphone Level

Regulacja poziomu głośności dla sygnału słuchawek.

21. PFL

Za pomocą przełącznika PFL można skierować kanał wejściowy do sekcji słuchawkowej

22. Złącze słuchawkowe

Gniazdo wyjściowe 6,3 mm (¼") do podłączenia słuchawek.

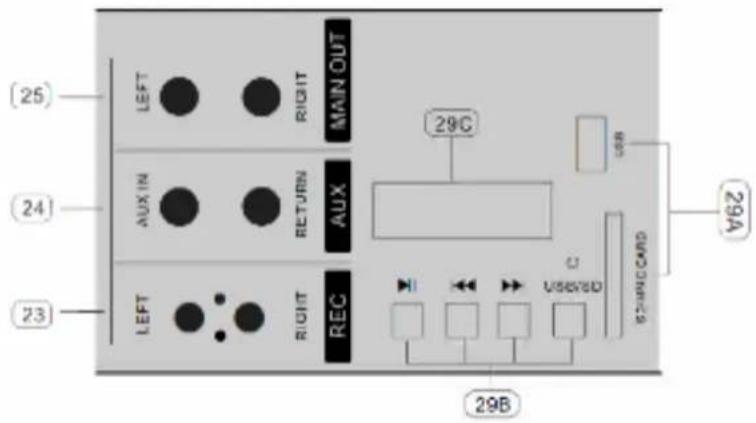

23. Złącza Record

To gniazdo służy do wyprowadzenia sygnału w celu jego rejestracji.

24. EFX Send return

To złącze może być używane do łączenia wszelkiego rodzaju efektów zewnętrznych.

25. Wyjście Jack (Prawy / Lewy)

Służy do łączenia źródeł dźwięku z sygnałem głównym (wyjściowym) do wzmacniaczy, aktywnych monitorów itp.

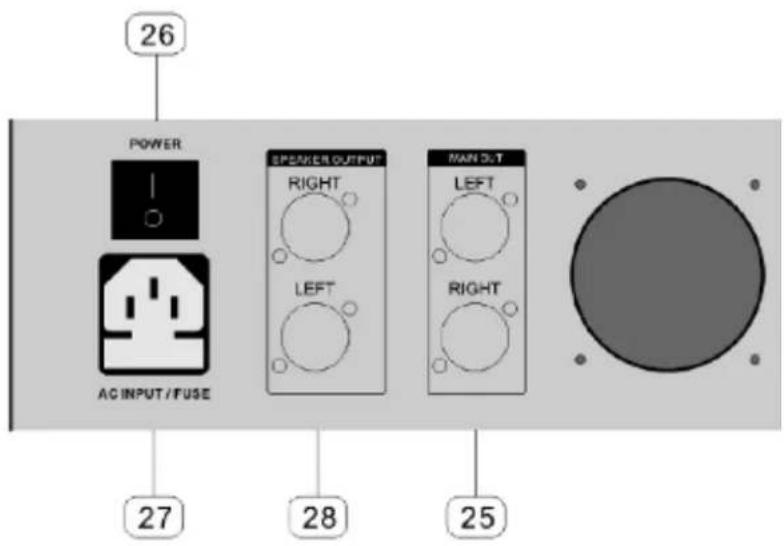

26. Przełącznik zasilania

Służy do włączania i wyłączania urządzenia.

27. Złącze zasilania

Służy do podłączenia przewodu zasilającego urządzenie.

30. Wyjście głośnikowe (lewy / prawy)

Służy do zasilenia kolumn pasywnych

A. USB lub gniazdo SD

B: Sterowanie USB lub SD za pomocą Start / Pause; Poprzedni i Następny oraz tryb wymiany między USB, SD lub BT. Naciśnij jeden raz przycisk, aby wyświetlić "BT", teraz mikser może zostać znaleziony przez urządzenie mobilne w celu przesyłania strumienia danych. C: Wyświetlacz pokazujący czas odtwarzania, numer piosenki itp. ....

BT STREAMING

Naciśnij raz przycisk USB/SD, aby na wyświetlaczu pojawił się napis "BT". Teraz mikser może zostać odnaleziony przez urządzenie mobilne w celu przesyłania strumieniowego.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

		AM5A	AM8A
Ref No:		172.573	172.574
Output power @ 4 Ohms		2x 500W
@ 8 Ohms		2x 300W
Frequency response		20Hz - 20kHz
THD		<0.1%
Equalizer	High	± 15dB / 12kHz
	Low	± 15dB / 70Hz
Input	Line	+5dB ~ -40dB
	Mic	-15dB ~ -60dB
Output	Level	+12dB (3V)
	Record	0dB (775mV)
Headphone	Output	300mW @ 32Ohm
	Impedance	32Ohm
Signal to noise ratio		>90dB
Power supply		230VAC / 50Hz
Dimensions		320 x 300 x 140mm	320 x 364 x 140mm
Weight		5.9kg	7.9kg
