Producttype	Analoge mengtafel 8 kanalen
Merk	Vonyx
Model	AM8A
Voeding	220-240 V~, 50 Hz
Vermogen	Ongeveer 30 W
Afmetingen (ongeveer)	350 x 300 x 100 mm
Gewicht (ongeveer)	3,5 kg
Aantal kanalen	8 kanalen
Microfooningangen	8 × XLR met fantoomvoeding +48 V
Lijningangen	8 × jack 6,35 mm gebalanceerd
Extra ingangen	USB, SD, Bluetooth (streaming)
Hoofduitgangen	Left / Right (XLR of jack)
Luidsprekeruitgangen	2 × jack 6,35 mm (L/R)
Hoofdtelefoonuitgang	Jack 6,35 mm
Opname-uitgang	Record-aansluiting (RCA of jack)
Effectenlus	Send / Return (EFX)
Equalizer per kanaal	3 bands: HI (hoge tonen) en LOW (lage tonen)
Grafische equalizer	Stereo 2 × 5 bands
Interne effecten	DSP met Echo en Repeat-regeling
Monitorfuncties	PFL, Peak LED, VU-meter
Faders	8 kanaalfaders + 2 masterfaders (L/R)
Onderhoud	Droge doek, geen chemicaliën
Repareerbaarheid	Alleen door een gekwalificeerde technicus
Veiligheid	Zekering 10-16 A, aarding, niet openen

Veelgestelde vragen - AM8A Vonyx

Hoe sluit ik een microfoon aan op de mengtafel?

Sluit de microfoon aan op een XLR-ingang (MIC-aansluiting). Gebruik een gebalanceerde XLR-kabel. Gebruik je een condensatormicrofoon, schakel dan de fantoomvoeding +48V in via de PHANTOM-schakelaar op het achterpaneel. Stel de GAIN van het kanaal in voor een optimaal niveau.

Hoe gebruik ik de Bluetooth-functie?

Druk eenmaal op de USB/SD-knop om 'BT' op het scherm weer te geven. De mengtafel wordt zichtbaar voor mobiele apparaten. Zet Bluetooth op uw smartphone of tablet aan en zoek naar 'Vonyx AM8A' (of de weergegeven naam). Maak verbinding. Het volume wordt geregeld met de VOLUME MP3/AUX-knop.

Hoe stel ik het echo-effect in?

Gebruik de REPETITION-knop om de herhalingsfrequentie van de echo aan te passen. Stel de EFFECT NIVEAU in voor het volume van het effect. Druk op DSP om het type effect te selecteren (original, multi, etc.). De EFF-regeling op elk kanaal bepaalt de hoeveelheid effect die op dat kanaal wordt toegepast.

Wat is fantoomvoeding en wanneer gebruik ik het?

De fantoomvoeding (Phantom Power) stuurt een spanning van +48V over de XLR-kabels om condensatormicrofoons van stroom te voorzien. Schakel de PHANTOM-schakelaar alleen in als u dit type microfoon gebruikt. Schakel het niet in bij dynamische microfoons; het beschadigt ze niet, maar is nutteloos.

Hoe neem ik een sessie op?

Gebruik de RECORD-aansluiting aan de achterzijde om een opnameapparaat (recorder, computer) aan te sluiten. Sluit een RCA- of jackkabel aan, afhankelijk van uw apparaat. Het uitgangsniveau is dat van de Main Mix.

Hoe sluit ik passieve luidsprekers aan?

Sluit de luidsprekers aan op de SPEAKER OUTPUT-uitgangen (jack 6,35 mm aansluitingen) gemarkeerd LEFT en RIGHT. Zorg ervoor dat de impedantie van de luidsprekers compatibel is met de ingebouwde versterker (raadpleeg de handleiding). Gebruik geschikte luidsprekerkabels.

Wat te doen als het geluid vervormd of gedistord is?

Controleer de GAIN-instelling van elk kanaal: verlaag deze als de PEAK-lampje gaat branden. Verlaag het volume op de kanaalfaders of de Master-faders. Zorg ervoor dat de equalizer bepaalde frequenties niet te veel versterkt. Vermijd oversturing van de lijningang.

Hoe maak ik de mengtafel schoon?

Haal de stekker uit het stopcontact. Gebruik een droge, zachte doek om het oppervlak af te vegen. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen, omdat deze de bedieningselementen en circuits kunnen beschadigen.

Wat betekent het PEAK-lampje op een kanaal?

Het PEAK-lampje geeft aan dat het signaalniveau van de ingang te hoog is en dreigt te vervormen. Als de LED gaat branden, verlaag dan de GAIN van het desbetreffende kanaal om vervorming te voorkomen.

Wat te doen bij brom- of stoorgeluid?

Controleer of alle kabels correct zijn aangesloten en in goede staat zijn. Zorg ervoor dat de tafel is geaard. Houd audiokabels uit de buurt van voedingskabels. Gebruik gebalanceerde kabels voor lange afstanden. Schakel onnodige apparaten in de buurt uit.

GEBRUIKSAANWIJZING AM8A Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

BEDIENELEMENTEN

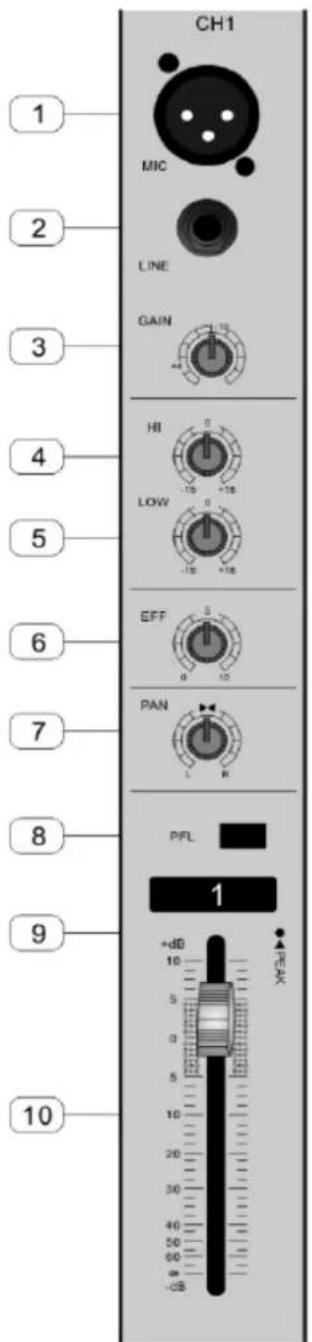

1. GEBALANCEERDE MICROFOON INGANG

Gebalanceerde XLR ingang connector.

2. LIJN INGANG

Gebalanceerde XLR en 6.3mm ingang connector. U kunt zowel gebalanceerde of ongebalanceerde connectoren aansluiten.

3. TRIM

Instellen van het ingangssignaalniveau.

4. HI EQ

Instellen van de hoge tonen

5. LOW EQ

Instellen van de lage tonen

6. EFFECT

Gebruik deze knop om het gewenste effectniveau in te stellen. De EFF-regelaar past het ingangssignaal aan om u een gewenst effect te geven.

7. PAN

De Pan-regelaar bepaalt de stereopositie van het kanaalsignaal. Bij het werken met subgroepen, kunt u de Pan-regelaar gebruiken om het signaal toe te wijzen aan één uitgang, die u extra flexibiliteit in opnamesituaties geeft.

8. PFL

Wordt gebruikt voor koptelefoonmonitoring van elk kanaal, ongeacht de hoofdmix. Met de PFL (Pre-Fader Listen) -functie kan de gebruiker luisteren naar het niveau vóór faderbesturing; een daaropvolgende aanpassing van de faderbesturing (9) zal het niveau waarop de regelaar nuttig is tijdens het aanpassen van de kanaalversterking niet veranderen.

9. PEAK

De clip-LED zal oplichten wanneer het ingang signaal te hoog is. Indien dit het geval is, reduceer de Trim regelaar en indien nodig, controleer dan de instelling van het kanaal EQ.

10. CHANNEL FADER

Instellen van het kanaalsignaalniveau. Gebruik deze faders om het evenwicht tussen de verschillende kanalen aan te passen.

11. SEND / EFFECT

Druk op de knop om effectsignaal naar de kanalen te sturen.

12. REPEAT

Deze draaaiknop wordt gebruikt om de frequentie van echoherhaling aan te passen. Aangezien te veel echoherhaling een gehuil kan veroorzaken, moet u de frequentie correct aanpassen.

13. MP3/AUX VOL

Volume regelaar voor AUX ingang, MP3 via USB of SD.

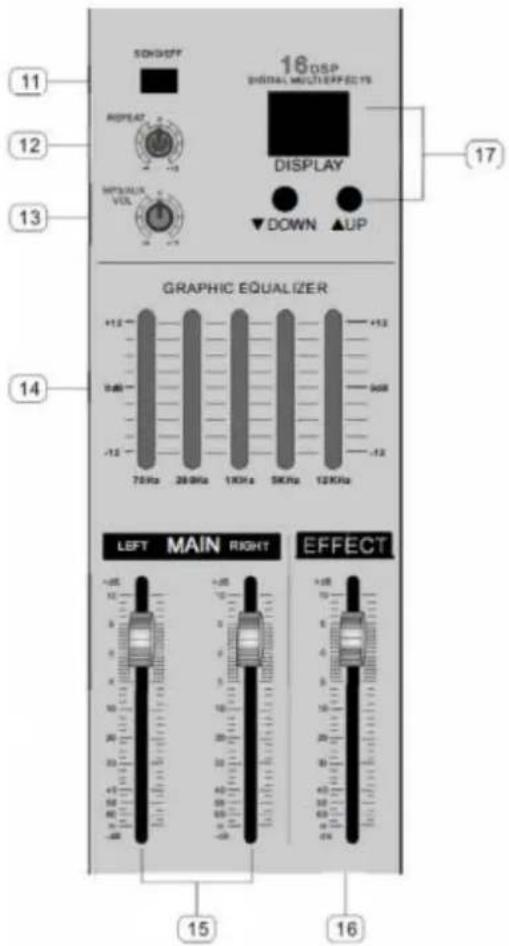

14. STEREO GRAPHIC EQUALIZER

De grafische stereo-equalizer kunt u het geluid aan te passen aan de akoestiek van de ruimte.

15. OUTPUT MAIN FADER (Links/Rechts)

Master-fader voor aanpassing voor het volume van de uitgaande signaal links / rechts.

16. EFFECT LEVEL

Met behulp van deze regelaar kunt u het signaalniveau van effect en extern effect aanpassen.

17. DSP

Druk op de toets om een effect te selecteren.

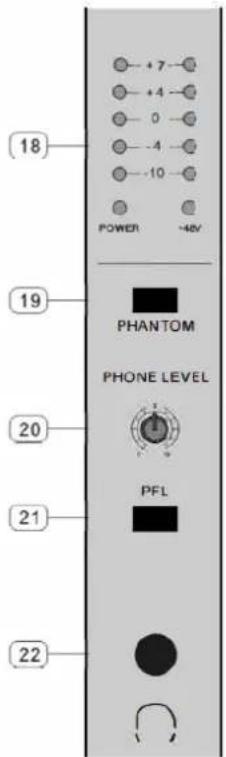

18. OUTPUTS LEVEL

Deze LED's geven het uitgaande signaal weer.

19. PHANTOM POWER

Deze drukschakelaar schakelt de fantoomvoeding aan en uit. Als de schakelaar wordt ingedrukt levert het mengpaneel +48V fantoomvoeding aan op alle kanalen die XLR ingangen hebben. Zet deze schakelaar aan bij het gebruik van één of meerdere fantoom gevoede condensatormicrofoons.

20. HEADPHONE LEVEL

Volumeregelaar voor signaalniveau van hoofdtelefoon.

21. PFL

Met de PFL-schakelaar, kunt u het ingangskanaalsignaal naar hoofdtelefoon sturen.

22. HEADPHONE JACK

6.3mm uitgang connector voor het aansluiten van hoofdtelefoon.

23. RECORD PIN JACK

Deze aansluiting kan worden aangesloten op een audiobron voor opnamedoeleinden.

24. FX SEND RETURN

Deze aansluiting kan worden gebruikt om allerlei externe effecten aan te sluiten.

25. OUTPUT JACK (LEFT / RIGHT)

Aansluiten van audiobronnen met het mastersignaal voor o.a. versterkers, actieve monitoren etc.

26. VOEDINGSSCHAKELAAR

27. NETENTREE

28. SPEAKER JACK LEFT, RIGHT

Deze 6.3-aansluitingen worden gebruikt om luidsprekers aan te sluiten.

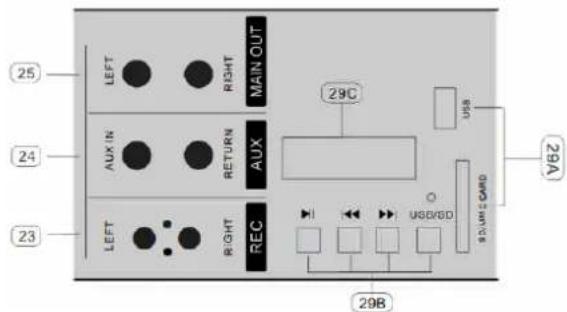

29. A.USB /SD poort

B: USB / SD bediening met Start/Pauze, Previous, Next en Mode (USB, SD en BT). Druk eenmaal om "BT" te tonen, de mixer kan nu gevonden worden door het mobiele apparaat (voor streaming). C: Display voor het weergevenvan tijd en titel.

Druk eenmaal op de USB/SD knop om "BT" op het display te tonen. Nu kan de mixer gevonden worden door een mobiel apparaat om te streamen.
