GEBRUIKSAANWIJZING VMA106 Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

BEDIENINGEN

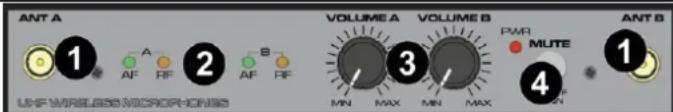

1. UHF ANTENNES

2. DRAADLOZE UHF-STATUS

LED's voor draadloze verbinding (RF) en audioregistratie (AF).

3. VOLUMEREGELING

Draaien om het volumeniveau voor microfoon A en B aan te passen.

4. MUTE

Druk hierop om de microfooningang te dempen/demping op te heffen.

5. MICROFOON/LIJN/GITAAR-INGANG

Gebalanceerde XLR en 6,3 mm (1/4") combo-ingangen voor aansluiting van microfoon, muziekinstrument of audioapparaat (kanaal 1-4).

6. +48V FANTOOMSCHAKELAAR

Schakel fantoomvoeding aan en uit. Als de schakelaar aan staat, levert de mixer +48V fantoomvoeding aan dat kanaal. Zet deze schakelaar aan als je een of meer fantoomgevoede condensatormicrofoons gebruikt (kanaal 1-4).

7. LIJN/INSTRUMENT

Indrukken om te schakelen tussen instrument- (hoge impedantie; gitaar) en lijningang (lage impedantie).

8. HOOG EN LAAG

Draaien om de lage (bass) en hoge (treble) frequentieniveaus aan te passen.

9. FX

Draaien om het volumeniveau aan te passen van het corresponderende kanaal dat naar de effectprocessor gaat.

10. PAN

Draaien om de positie van het kanaalsignaal aan te passen naar links of rechts in de stereomix.

11. FADER

Schuif om het kanaalvolume aan te passen. Let op de piek-LED die de kanaalstatus aangeeft. Als de LED brandt, is het ingangssignaal te hoog. Verlaag in dat geval het volumeniveau onmiddellijk.

12. STEREO LIJNINGANG

6,35 mm stereo lijningangsaansluitingen (links en rechts).

13. STEREO LINE INGANGSGEVOELIGHEID

Druk op deze toets om de ingangsgevoeligheid te wijzigen tussen +4dB en -10dB.

14. STEREO LIJNINGANG BALANS

Draaien om de balans aan te passen naar links of rechts in de stereomix.

15. STEREO LIJNINGANGSVOLUME

Draaien om het volumeniveau van de stereo-lijningang aan te passen.

16. FX-REGELAARS

Draaien om de effectparameters aan te passen.

REP: Herhalingen. Pas aan hoe vaak de echo wordt herhaald.

DEL: Vertraging. Pas het tijdsinterval tussen elke echo aan.

17. FX FADER

Schuif om het volume van DSP in de hoofdmix aan te passen.

18. HOOFDUITGANG

XLR gebalanceerde uitgangsaansluitingen voor aansluiting op (bijvoorbeeld) actieve luidsprekers, eindversterkers of andere audioapparaten.

19. HOOFDTELEFOONUITGANG

6,3 mm jack hoofdtelefoonuitgang.

20. VU METER

Hoofdmeter voor uitgangsvolume. Let op de piek-LED die de kanaalstatus aangeeft. Als de LED brandt, is het volumeniveau te hoog. Verlaag het hoofdvolumeniveau onmiddellijk.

21. MP3 VOLUME

Draaien om het volume van de MP3-speler aan te passen.

Draaien om het uitgangsvolume van de hoofdtelefoon aan te passen.

23. USB

USB-poortinterface voor afspelen en opnemen van MP3.

24. LCD DISPLAY

25. OMHOOG / VORIGE

Indrukken om omhoog te gaan in het menu. Indrukken om terug te gaan naar het vorige nummer.

Indrukken om omlaag te gaan in het menu. Indrukken om naar het volgende nummer te gaan.

27. ENTER / AFSPELEN/PAUZEREN

Druk hierop om de invoer te bevestigen. Druk om het afspelen te starten/hervatten of pauzeren.

28. MENU

Indrukken om het menu te openen.

29. FADER MAINUITGANG (HOOFDUITGANG)

Schuiven om het volume van de hoofduitgang aan te passen.

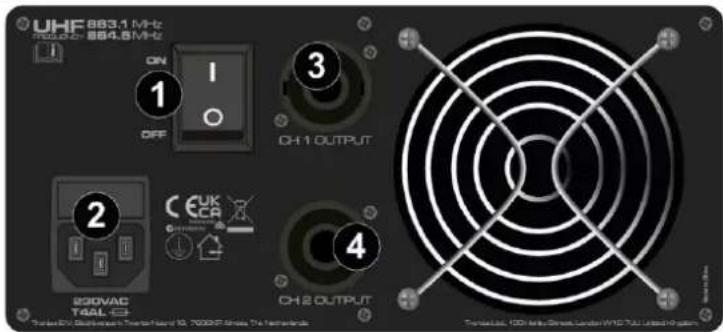

Schakelaar om het apparaat aan/uit te zetten.

2. AC STROOMINGANG

Voedingsingang voor het aansluiten van het meegeleverde netsnoer.

3. KANAAL 1 UITGANG

NL-4 kanaal 1 uitgang.

4. KANAAL 2 UITGANG

NL-4 kanaal 2 uitgang.

Wanneer er geen USB-schijf is geplaatst: druk op MENU om het hoofdmenu te openen. Selecteer "system setup" en druk op ENTER. Opties:

Tijd achtergrondverlichting: stel de duur in dat de achtergrondverlichting aan blijft nadat er geen invoer is geregistreerd.

Contrast: de contrastwaarde aanpassen aan verschillende lichtomstandigheden.

BT VERBINDING

Wanneer er geen USB-schijf is geplaatst: druk op MENU om het hoofdmenu te openen. Selecteer "BT mode" en druk op ENTER. Zoek op het mobiele apparaat naar "VONYX VMA" en maak verbinding.

MP3

Wanneer een USB-schijf is geplaatst: druk op MENU om het mp3-menu te openen. De volgende opties verschijnen:

Herhalen: herhaalmodus kiezen.

EQ: kiezen tussen verschillende EQ-voorinstellingen.

Bronmap: selecteer de map van waaruit bestanden worden afgespeeld (bronmap).

Verwijderen: het huidige geselecteerde audiobestand verwijderen.

OPNEMEN

Tijdens het afspelen van muziek: houd MENU ingedrukt om naar de opnamemodus te gaan. Druk op PLAY om de opname te starten of te pauzeren. Houd PLAY ingedrukt om de opname te beëindigen, het bestand op te slaan en de opnamestand te verlaten. Opgenomen bestandsformaat: MP3/48Khz sampling/128kbs.

COMPUTER

Selecteer "Computer" in het hoofdmenu en bevestig. Verbind de VMA106 met een USB-poort van een computer via een geschikte USB-kabel. De mixer kan worden gebruikt als een USB-geluidskaart.

UHF

Geen licentie vereist (met uitzondering van geografische beperkingen)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

België (BE), Denemarken (DK), Frankrijk (F), Finland (FI), Duitsland (DE), Hongarije (HU), Italië (IT), Nederland (NL), Noorwegen (NO), Polen (PL), Portugal (PT), Roemenië (RO), Slovenië (SI), Spanje (ES), Zweden (SE), Zwitserland (CH), Groot-Brittannië (GB)
