INSTRUKCJA OBSŁUGI VMA106 Vonyx

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zastaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem.
• Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.
• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie

• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Urządzenie posiada wbudowany akumulator kwasowo- ołowiowy. Pamiętaj, aby wykonać cykl rozładowania/naładowania co 3 miesiące, jeśli nie zamierzasz go używać przez dłuższy czas. W innym przypadku akumulator może ulec uszkodzeniu.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odłącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

STEROWANIE

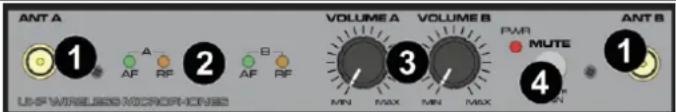

1. ANTENY UHF

2. STATUS SIECI BEZPRZEWODOWEJ UHF

Diody LED wskazujące połączenie bezprzewodowe (RF) i rejestrację dźwięku (AF).

3. RÉGULATORY GŁOŚNOŚCI

Obróć, aby dostosować poziom głośności mikrofonu A i B.

4. MUTE

Naciśnij, aby (wyłączyć) wyciszenie wejścia mikrofonu.

5. WEJŚCIE MIKROFONOWE/LINIOWE/GITAROWE

Zbalansowane gniazda wejściowe XLR i combo 6,3 mm (1/4") do podłączenia mikrofonu, instrumentu muzycznego lub urządzenia audio (kanały 1-4).

6. PRZEŁĄCZNIK PHANTOM +48V

Ten przełącznik włącza i wyłącza zasilanie phantom. Gdy przełącznik jest włączony, mikser dostarcza zasilanie phantom +48V do tego kanału. Włącz ten przełącznik, gdy używany jest jeden lub więcej mikrofonów pojemnościowych z zasilaniem phantom (kanały 1-4).

7. LINIA/INSTRUMENT

Naciśnij, aby przełączyć między wejściem instrumentu (wysoka impedancja; gitara) a wejściem liniowym (niska impedancja).

8. WYSOKI I NISKI

Obróć, aby wyregulować poziomy niskich (basów) i wysokich (sopranów) częstotliwości.

9. FX

Obróć, aby wyregulować poziom głośności odpowiedniego kanału podawanego do procesora efektów.

10. PAN

Obróć, aby dostosować pozycję sygnału kanału w lewo lub w prawo w miksie stereo.

11. FADER

Przesuń, aby dostosować głośność kanału. Zwróć uwagę na szczytową diodę LED, pokazującą status kanału. Gdy dioda LED świeci się, sygnał wejściowy jest zbyt wysoki. Natychmiast zmniejsz poziom głośności.

12. STEREOFONICZNE WEJŚCIE LINIOWE

Stereofoniczne gniazda wejściowe 6,35 mm (lewe i prawe).

13. CZUŁOŚĆ WEJŚCIA LINIOWEGO STEREO

Naciśnij, aby zmienić czułość wejściową w zakresie od +4 dB do -10 dB.

14. BALANS WEJŚCIA LINIOWEGO STEREO

Obróć, aby wyregulować balans w lewo lub w prawo w miksie stereo.

15. GŁOŚNOŚĆ STEREOFONICZNEGO WEJŚCIA LINIOWEGO

Obróć, aby wyregulować poziom głośności stereofonicznego wejścia liniowego.

16. ELEMENTY STERUJĄCE FX

Obróć, aby dostosować parametry efektów.

REP: Powtórzenia. Regulacja liczby powtórzeń echa.

DEL: Opóźnienie. Regulacja odstępu czasowego między każdym echem.

17. FX FADER

Przesuń, aby dostosować głośność DSP w głównym miksie.

18. WYJŚCIE GŁÓWNE

Zbalansowane złącza wyjściowe XLR do podłączania (na przykład) aktywnych głośników, wzmacniaczy mocy lub innych urządzeń audio.

19. WYJŚCIE SŁUCHAWKOWE

Wyjście monitora słuchawkowego jack 6,3 mm.

20. VU METER

Główny miernik głośności wyjściowej. Należy zwrócić uwagę na szczytową diodę LED, pokazującą stan kanału. Gdy dioda LED świeci się, poziom głośności jest zbyt wysoki. Natychmiast zmniejsz główny poziom głośności.

21. GŁOŚNOŚĆ MP3

Obróć, aby dostosować poziom głośności odtwarzacza MP3.

22. GŁOŚNOŚĆ SŁUCHAWEK

Obróć, aby wyregulować głośność wyjścia słuchawkowego.

Interfejs portu USB do odtwarzania i nagrywania plików MP3.

1. WYŚWIETLACZ LCD

2. GÓRA / POPRZEDNI

Naciśnij, aby przejść w górę menu. Naciśnij, aby wrócić do poprzedniej ścieżki.

1. W DÓŁ / DALEJ

Naciśnij, aby przejść w dół menu. Naciśnij, aby przejść do następnego utworu.

1. ENTER / ODTWARZANIE/PAUZA

Naciśnij, aby potwierdzić wejście. Naciśnij, aby rozpocząć/wznowić lub wstrzymać odtwarzanie.

1. MENU

Naciśnij, aby wejść do menu.

1. TŁUMIK WYJŚCIA GŁÓWNEGO

Przesuń, aby dostosować głośność głównego wyjścia.

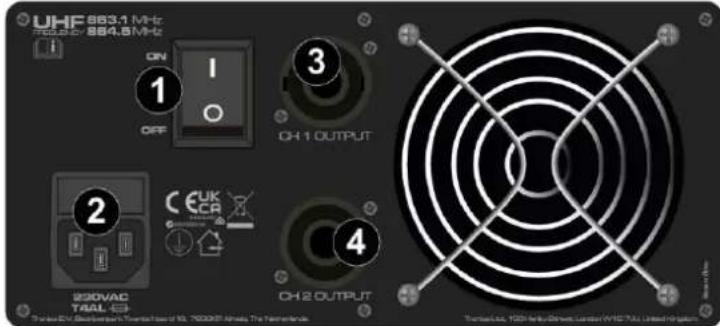

1. WŁĄCZANIE/WYŁĄCZANIE ZASILANIA Przełącznik do włączania/wyłączania urządzenia.

2. ZASILANIE Wejście zasilania do podłączenia dostarczonego przewodu zasilającego.

3. WYJŚCIE KANAŁU 1 Wyjście kanału 1 NL-4.

4. WYJŚCIE KANAŁU 2 Wyjście kanału 2 NL-4.

UHF 863.1 MHz Fuel pump / 864.8 MHz ON OFF CH 1 OUTPUT 2 C EUK CCR 200VAC TAAL 83 CH 2 OUTPUT Target Unit: 1000MHz/Drive Lactor (WHS TIA United High-Load) Batter Kit

KONFIGURACJA SYSTEMU

Gdy nie włóżono dysku USB: naciśnij MENU, aby przejść do menu głównego. Wybierz "system setup" i naciśnij ENTER. Opcje: Czas podświetlenia: dostosowanie czasu, przez jaki podświetlenie pozostaje włączone po niezarejestrowaniu żadnego wejścia. Kontrast: dostosowanie wartości kontrastu do różnych warunków oświetlenia.

POŁACZENIE BT

Gdy nie włożono dysku USB: naciśnij MENU, aby przejść do menu głównego. Wybierz "BT mode" i naciśnij ENTER. Wyszukaj na urządzeniu mobilnym "VONYX VMA" i nawiąż połączenie.

MP3

Po włożeniu dysku USB: naciśnij MENU, aby wejść do menu mp3. Pojawią się następujące opcje:

Repeat: wybór trybu powtarzania.

EQ: wybór pomiędzy różnymi ustawieniami korektora dźwięku.

Master disc directory: wybór folderu, z którego będą odtwarzane pliki (folder źródłowy).

Delete: usuwanie aktualnie wybranego pliku audio.

NAGRYWANIE

Podczas odtwarzania muzyki: naciśnij i przytrzymaj MENU, aby przejść do trybu nagrywania. Naciśnij PLAY, aby rozpocząć lub wstrzymać nagrywanie. Naciśnij i przytrzymaj PLAY, aby zakończyć nagrywanie, zapisać plik i wyjść ze stanu nagrywania. Format nagrywanego pliku: MP3/48Khz sampling/128kbs.

KOMPUTER

W menu głównym wybierz opcję "Computer" (Komputer) i wprowadź ją. Podłącz VMA106 do portu USB komputera za pomocą odpowiedniego kabla USB. Mikser może być używany jako karta dźwiękowa USB.

UHF

Nie jest wymagana licencja (z wyjątkiem ograniczeń geograficznych)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Belgia (BE), Dania (DK), Francja (F), Finlandia (FI), Niemcy (DE), Węgry (HU), Włochy (IT), Niderlandy (NL), Norwegia (NO), Polska (PL), Portugalia (PT), Rumunia (RO), Słowenia (SI), Hiszpania (ES), Szwecja (SE), Szwajcaria (CH), Wielka Brytania (GB)
