INSTRUKCJA OBSŁUGI STM-2300 Vonyx

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zastaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.
• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie

• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Urządzenie posiada wbudowany akumulator kwasowo- ołowiowy. Pamiętaj, aby wykonać cykl rozładowania/naładowania co 3 miesiące, jeśli nie zamierzasz go używać przez dłuższy czas. W innym przypadku akumulator może ulec uszkodzeniu.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odlącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikolwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu. Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgadza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

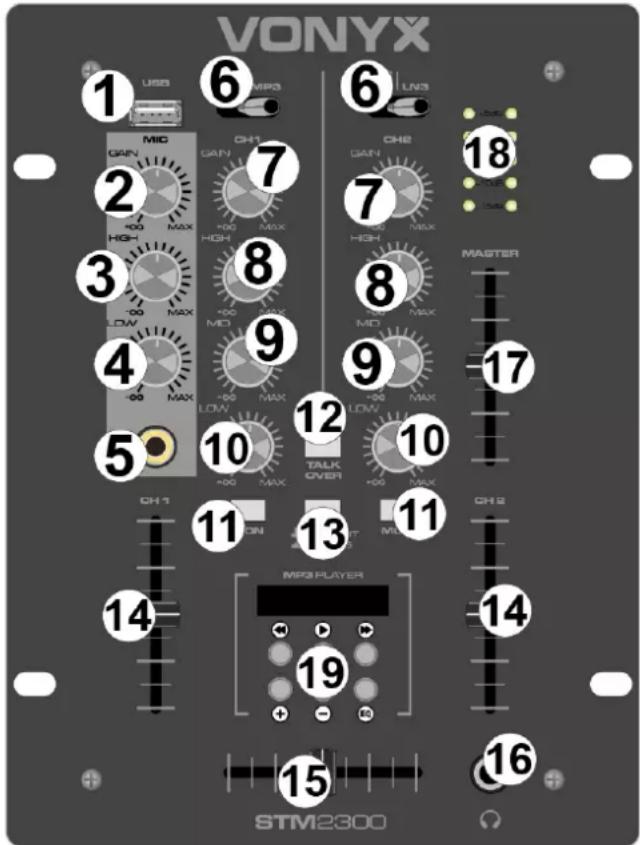

STEROWANIE I POŁĄCZENIA

1. USB

Gniazdo wejściowe USB.

2. POZIOM GŁOŚNOŚCI MIKROFONU

Obróć, aby dostosować głośność sygnału mikrofonu.

3. TONY WYSOKIE MIKROFONU

Obrócić, aby zwiększyć lub zmniejszyć wyższe częstotliwości mikrofonu.

4. BASY MIKROFONU

Obróć, aby zwiększyć lub zmniejszyć niższe częstotliwości mikrofonu.

5. WEJŚCIE MIKROFONU

Gniazdo wejściowe 6,3 mm do podłączenia mikrofonu.

6. PHONO/LINE

Użyj tego przełącznika, aby wybrać wejście, które będzie wysyłane do poszczególnych kanałów.

7. GAIN

Użyj, aby ustawić poziom odpowiedniego kanału wejściowego.

8. TREBLE

Obróć, aby zwiększyć lub zmniejszyć wysokie częstotliwości kanału wejściowego.

9. MID

Obróć, aby zwiększyć lub zmniejszyć średnie częstotliwości kanału wejściowego.

10. BASS

Obróć, aby zwiększyć lub zmniejszyć niskie częstotliwości kanału wejściowego.

11. CUE

Naciśnij, aby wybrać kanał, który ma być słuchany przez słuchawki.

12. TALKOVER

Naciśnij, aby automatycznie obniżyć poziom głośności źródeł wejściowych, gdy używany jest mikrofon (priorytet mikrofonu).

13. WYJSCIE PHONE-/MON OUT

Użyj, aby zmienić pomiędzy wyjściem słuchawkowym lub wyjściem monitorowym.

14. FADER GŁOŚNOŚCI KANAŁU

Przesuń, aby dostosować głośność odpowiedniego kanału.

15. CROSSFADER

Przesuń, aby dostosować balans pomiędzy kanałem 1 i 2.

16. WYJŚCIE SŁUCHAWKOWE

Gniazdo słuchawkowe stereo 6,3 mm.

17. MASTER VOLUME

Przesuń, aby dostosować poziom głośności wyjścia głównego.

18. VU METER

Wskazuje poziomy wyjściowe lewego i prawego kanału głównego.

19. ODTWARZACZ MP3

|<< : Naciśnij, aby ponownie uruchomić lub wybrać poprzednią ścieżkę.

Play/Pause: Naciśnij, aby (ponownie) rozpocząć lub wstrzymać odtwarzanie.

|: Naciśnij, aby przejść do wyboru następnej ścieżki.

VOL-: Naciśnij, aby zmniejszyć głośność MP3.

VOL+: Naciśnij, aby zwiększyć głośność MP3.

EQ: Naciśnij, aby wybrać różne efekty.

VONYX USB MP3 LN3 1 6 6 MID CH1 CH2 18 2 7 2 MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX MAX TALK OVER 10 12 10 17 5 11 13 11 14 15 16 STTM2300

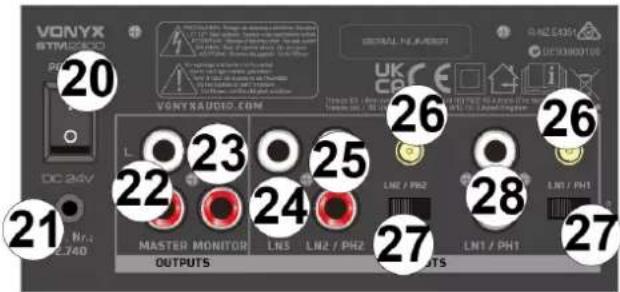

1. PRZEŁĄCZNIK ZASILANIA

Naciśnij, aby włączyć/wyłączyć urządzenie.

1. DC 24V

Wejście adaptera zasilania.

1. WYJŚCIE GŁÓWNE

Wyjście na złączu RCA do podłączenia do wzmacniacza.

1. WYJŚCIE MONITOROWE

Wyjście ze złączem RCA do podłączenia do urządzenia nagrywającego. Na poziom wyjściowy nie mają wpływu regulatory głośności master i kanałów.

1. WEJŚCIE LINE 3

Wejście ze złączem RCA do podłączania odtwarzaczy CD/MP3.

1. WEJŚCIE LINE 2/PHONO 2

Wejście z wtykiem RCA. Użyj linii do podłączenia do odtwarzaczy CD/MP3, użyj phono do podłączenia do gramofonów.

1. GND

Do podłączenia przewodów uziemiających z gramofonu.

1. PRZEŁĄCZNIK WEJŚĆ

Przełącznik wyboru urządzenia wejściowego.

1. WEJŚCIE LINE 1/PHONO 1

Wejście na złączu RCA. Użyj linii do podłączenia odtwarzaczy CD/MP3, użyj phono do podłączenia gramofonów.

VONYX STRUCERO 20 DC 24V 21 Nt.: C740 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

Frequency response : 50 - 20.000 Hz

THD : <0.02%

Input level: Mic. : 1mV, 1 kOhm

Input level: Phono : 3mV, 50 kOhm

Input level: Line : 150mV, 100 kOhm
