STM-2300 - Mengpaneel Vonyx - Gratis gebruiksaanwijzing en handleiding

Producttype	2-kanaals mengpaneel
Merk	Vonyx
Model	STM-2300
Netvoeding	220-240 V~/50 Hz, zekering 10-16 A
DC-voeding	24 V via netadapter (inbegrepen)
Verbruik	Niet gespecificeerd
Afmetingen (L x B x H)	Ongeveer 250 x 200 x 80 mm
Gewicht	Ongeveer 2,0 kg
Aantal kanalen	2 (Lijn/Phono) + 1 Microfoon
Microfooningangen	1 x 6,35 mm jack (symmetrisch)
Lijningangen	2 paar RCA (Line 1/Phono 1, Line 2/Phono 2) + 1 paar RCA line 3
Uitgangen	Master (RCA), Monitor (RCA), Hoofdtelefoon (6,35 mm stereo jack)
Equalizer	3 bands per kanaal (Bass, Mid, Treble) + 2 bands voor micro (Bass, Treble)
Crossfader	Ja, voor kanaal 1 en 2
MP3-speler	Ja, met afspeelknoppen en USB-ingang
Extra functies	Talkover, Cue, Phone/Monitor schakelaar, VU-meter
Temperatuurbereik	5 °C tot 35 °C (gebruik binnenshuis)
Onderhoud en reiniging	Droge doek, geen chemicaliën
Onderdelen en repareerbaarheid	Reparatie alleen door erkend technicus, gebruik originele onderdelen
Veiligheid	Niet de behuizing openen, niet blootstellen aan vocht, bij onweer loskoppelen
Algemene informatie	Garantie vervalt bij ongeoorloofde wijziging

Veelgestelde vragen - STM-2300 Vonyx

Hoe sluit ik een microfoon aan op de Vonyx STM-2300 mengtafel?

Sluit uw microfoon aan op de Microfooningang (6,35 mm jack) gemarkeerd met 5. Gebruik de Level knop (2) om het volume aan te passen en de High (3) en Low (4) knoppen om de hoge en lage tonen in te stellen.

Kan ik een platenspeler op deze mengtafel aansluiten?

Ja, gebruik de ingangen Line 2/Phono 2 (25) of Line 1/Phono 1 (28). Zet de Phono/Line schakelaar (6) op de stand Phono en verbind de aardedraad met de GND aansluiting (26).

Hoe kan ik een kanaal via de hoofdtelefoon beluisteren zonder de hoofduitgang te beïnvloeden?

Druk op de CUE knop (11) van het gewenste kanaal. Pas het hoofdtelefoonvolume aan met de Phone/Mon fader (13) in de Phone stand. Het geluid is hoorbaar via de hoofdtelefoon zonder de master te beïnvloeden.

Wat doet de Talkover-functie?

De Talkover functie (12) vermindert automatisch het volume van de muziekbronnen wanneer u in de microfoon spreekt. Hierdoor komt uw stem duidelijk naar voren, ideaal voor aankondigingen.

Hoe gebruik ik de ingebouwde MP3-speler?

Steek een USB-stick in de USB poort (1) of sluit een apparaat aan via de USB-connector. Gebruik de knoppen |<, Play/Pause, |> voor navigatie, en VOL+/VOL- om het volume aan te passen. Druk op EQ om geluidseffecten te kiezen.

Welk type netadapter is nodig?

De mengtafel kan worden gevoed via het lichtnet (220-240 V~/50 Hz) of via een DC 24V ingang (21). Gebruik de meegeleverde adapter. Sluit nooit aan op een variateur of dimmer.

Hoe stel ik de equalizer in voor een optimaal geluid?

Elk kanaal heeft drie bands: Bass (10) voor lage tonen, Mid (9) voor middentonen, Treble (8) voor hoge tonen. Draai de knoppen met de klok mee om te verhogen, tegen de klok in om te verlagen. De microfoon heeft eigen instellingen High (3) en Low (4).

Wat moet ik doen als de mengtafel niet aangaat?

Controleer of het netsnoer goed is aangesloten en of de stroomschakelaar (20) is ingedrukt. Controleer de zekering (10-16 A) en vervang deze indien nodig. Als het probleem aanhoudt, raadpleeg een technicus.

Hoe maak ik de mengtafel schoon zonder deze te beschadigen?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen die naar binnen kunnen sijpelen. Koppel het apparaat los voor het reinigen.

Blijft de garantie behouden als ik het apparaat zelf repareer?

Nee, elke poging tot reparatie of ongeoorloofde wijziging maakt de garantie ongeldig. Alleen een erkend technicus mag ingrijpen. Gebruik uitsluitend originele onderdelen.

GEBRUIKSAANWIJZING STM-2300 Vonyx

Hartelijk dank voor de aanschaf van dit Vonyx product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Sluit het apparaat nooit op een dimmer aan.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.

• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.

• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Vonyx geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen. Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

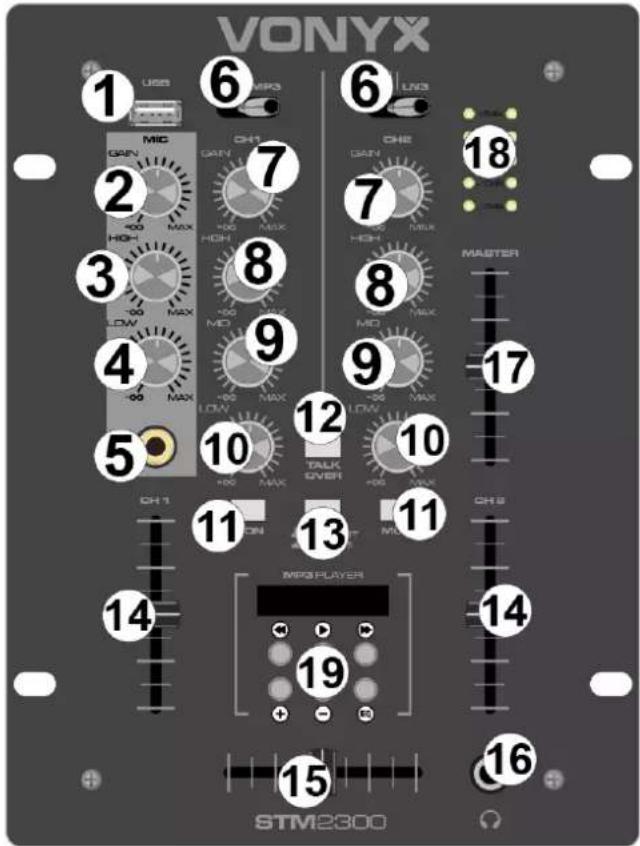

BEDIENELEMENTEN EN AANSLUITINGEN

1. USB

USB-ingang.

Draaien om het volume van het microfoonsignaal aan te passen.

1. MICROFOON TREBLE

Draaien om de hogere frequenties van de microfoon te verhogen of te verlagen.

1. MICROFOON BASS

Draaien om de lagere frequenties van de microfoon te verhogen of te verlagen.

1. MICROFOONINGANG

6,3 mm jack-ingang voor het aansluiten van een microfoon.

1. PHONO/LINE

Gebruik deze schakelaar om de ingang te selecteren die naar het individuele kanaal moet worden gestuurd.

1. GAIN

Om het niveau van het overeenkomstige ingangskanaal in te stellen.

1. TREBLE

Draaien om de hoge frequenties van het ingangskanaal te verhogen of te verlagen.

1. MID

Draaien om de middenfrequenties van het ingangskanaal te verhogen of te verlagen.

1. BASS

Draaien om de lage frequenties van het ingangskanaal te verhogen of te verlagen.

1. CUE

Druk om een kanaal te selecteren dat via een hoofdtelefoon moet worden beluisterd.

1. TALKOVER

Druk hierop om het volume van de ingangsbronnen automatisch te verlagen bij gebruik van een microfoon (microfoonprioriteit).

1. PHONE-/MON UITGANG

Om te schakelen tussen hoofdtelefoonuitgang en monitoruitgang.

1. KANAALVOLUMEFADER

Schuif om het volume van het corresponderende kanaal aan te passen.

1. CROSSFADER

Schuif om de balans tussen kanaal 1 en 2 aan te passen.

1. HOOFDTELEFOON UITGANG

6,3 mm stereo hoofdtelefoonaansluiting.

1. HOOFDVOLUMEREGELAAR

Schuif om het volume van de master-uitgang aan te passen.

1. VU METER

Geeft de uitgangsniveaus van het linker en rechter masterkanaal aan.

1. MP3 SPELER

|<< : Druk om opnieuw te starten - of selecteer het vorige nummer.

Afspelen/Pauzeren: Druk om het afspelen te (her)starten of te pauzeren.

|: Druk om naar het volgende nummer te gaan.

VOL-: Druk om het MP3 volume te verlagen.

VOL+: Druk om het MP3 volume te verhogen.

EQ: Druk om verschillende effecten te selecteren.

Indrukken om het apparaat aan/uit te zetten.

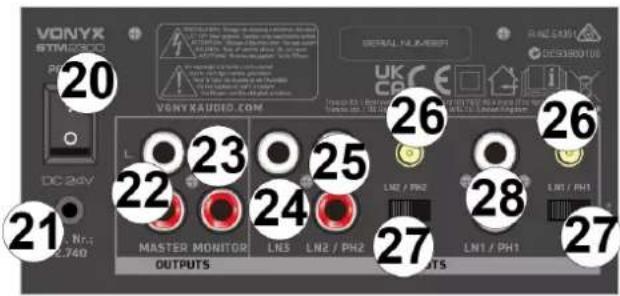

21. DC 24V

Ingang voedingsadapter.

22. MASTER UITGANG

RCA-uitgang voor aansluiting op een versterker.

23. MONITOR UITGANG

RCA-uitgang voor aansluiting op een opnameapparaat. Het uitgangsniveau wordt niet beïnvloed door de master- en kanaalvolumeregelaars.

24. LINE 3 INGANG

RCA-ingang voor het aansluiten van CD/MP3-spelers.

25. LINE 2/PHONO 2

RCA connector ingang. Gebruik line voor aansluiting op CD/MP3-spelers, gebruik phono voor aansluiting op draaitafels.

26. GND

Voor het aansluiten van aardkabels van de draaitafel.

Keuzeschakelaar voor het kiezen van invoerapparatuur.

28. LINE 1/PHONO 1

RCA connector ingang. Gebruik line voor aansluiting op CD/MP3-spelers, gebruik phono voor aansluiting op draaitafels.
