STM-2300 - Mischpult Vonyx - Kostenlose Bedienungsanleitung

Produkttyp	2-Kanal-Mischpult
Marke	Vonyx
Modell	STM-2300
Netzstromversorgung	220-240 V~/50 Hz, Sicherung 10-16 A
DC-Stromversorgung	24 V über Netzadapter (im Lieferumfang enthalten)
Stromverbrauch	Nicht angegeben
Abmessungen (L x B x H)	Ca. 250 x 200 x 80 mm
Gewicht	Ca. 2,0 kg
Anzahl der Kanäle	2 (Line/Phono) + 1 Mikrofon
Mikrofoneingänge	1 x Klinke 6,35 mm (symmetrisch)
Line-Eingänge	2 RCA-Paare (Line 1/Phono 1, Line 2/Phono 2) + 1 RCA-Paar Line 3
Ausgänge	Master (RCA), Monitor (RCA), Kopfhörer (Klinke 6,35 mm Stereo)
Equalizer	3 Bänder pro Kanal (Bass, Mid, Treble) + 2 Bänder für Mikrofon (Bass, Treble)
Crossfader	Ja, für Kanal 1 und 2
MP3-Player	Ja, mit Wiedergabesteuerung und USB-Eingang
Zusatzfunktionen	Talkover, Cue, Umschalter Phone/Monitor, VU-Meter
Temperaturbereich	5 °C bis 35 °C (Nutzung im Innenbereich)
Wartung und Reinigung	Trockenes Tuch, keine chemischen Reinigungsmittel
Ersatzteile und Reparaturmöglichkeit	Reparatur nur durch autorisierten Techniker, Verwendung von Originalteilen
Sicherheit	Gehäuse nicht öffnen, nicht Feuchtigkeit aussetzen, bei Gewitter Netzstecker ziehen
Allgemeine Informationen	Garantie erlischt bei unbefugten Änderungen

Häufig gestellte Fragen - STM-2300 Vonyx

Wie schließe ich ein Mikrofon an das Mischpult Vonyx STM-2300 an ?

Schließen Sie Ihr Mikrofon an den Mikrofoneingang (Klinke 6,35 mm) an, der mit 5 gekennzeichnet ist. Verwenden Sie den Regler Level (2) zur Lautstärkeeinstellung und die Regler High (3) und Low (4) zur Anpassung von Höhen und Tiefen.

Kann ich einen Plattenspieler an dieses Mischpult anschließen?

Ja, verwenden Sie die Eingänge Line 2/Phono 2 (25) oder Line 1/Phono 1 (28). Stellen Sie den Schalter Phono/Line (6) auf Phono und verbinden Sie das Massekabel mit der Klemme GND (26).

Wie kann ich einen Kanal über Kopfhörer hören, ohne den Hauptausgang zu beeinflussen?

Drücken Sie die Taste CUE (11) des gewünschten Kanals. Stellen Sie die Kopfhörerlautstärke mit dem Fader Phone/Mon (13) in Position Phone ein. Der Ton ist über Kopfhörer hörbar, ohne den Master zu beeinflussen.

Was macht die Talkover-Funktion?

Die Talkover-Funktion (12) reduziert automatisch die Lautstärke der Musikquellen, wenn Sie ins Mikrofon sprechen. Dadurch kommt Ihre Stimme klar hervor, ideal für Durchsagen.

Wie verwende ich den integrierten MP3-Player?

Stecken Sie einen USB-Stick in den USB-Anschluss (1) oder schließen Sie ein Gerät über den USB-Anschluss an. Verwenden Sie die Tasten |<, Play/Pause, |> zur Navigation und VOL+/VOL- zur Lautstärkeeinstellung. Drücken Sie EQ, um Klangeffekte auszuwählen.

Welcher Netzadapter wird benötigt?

Das Mischpult kann über das Stromnetz (220-240 V~/50 Hz) oder über einen DC 24V-Eingang (21) mit Strom versorgt werden. Verwenden Sie den mitgelieferten Adapter. Schließen Sie es niemals an einen Dimmer an.

Wie stelle ich den Equalizer für optimalen Klang ein?

Jeder Kanal verfügt über drei Bänder: Bass (10) für Tiefen, Mid (9) für Mitten, Treble (8) für Höhen. Drehen Sie die Regler im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Senken. Das Mikrofon hat eigene Einstellungen High (3) und Low (4).

Was tun, wenn das Mischpult nicht angeht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und der Netzschalter (20) gedrückt ist. Kontrollieren Sie die Sicherung (10-16 A) und ersetzen Sie sie bei Bedarf. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie reinige ich das Mischpult, ohne es zu beschädigen?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals chemische Reinigungsmittel, Aerosole oder Flüssigkeiten, die ins Innere eindringen könnten. Ziehen Sie vor der Reinigung den Netzstecker.

Bleibt die Garantie erhalten, wenn ich das Gerät selbst repariere?

Nein, jeder Reparaturversuch oder unbefugte Änderungen führen zum Garantieverlust. Nur ein autorisierter Techniker darf Arbeiten durchführen. Verwenden Sie ausschließlich Originalteile.

BEDIENUNGSANLEITUNG STM-2300 Vonyx

27. INPUT SCHAKELAAR

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

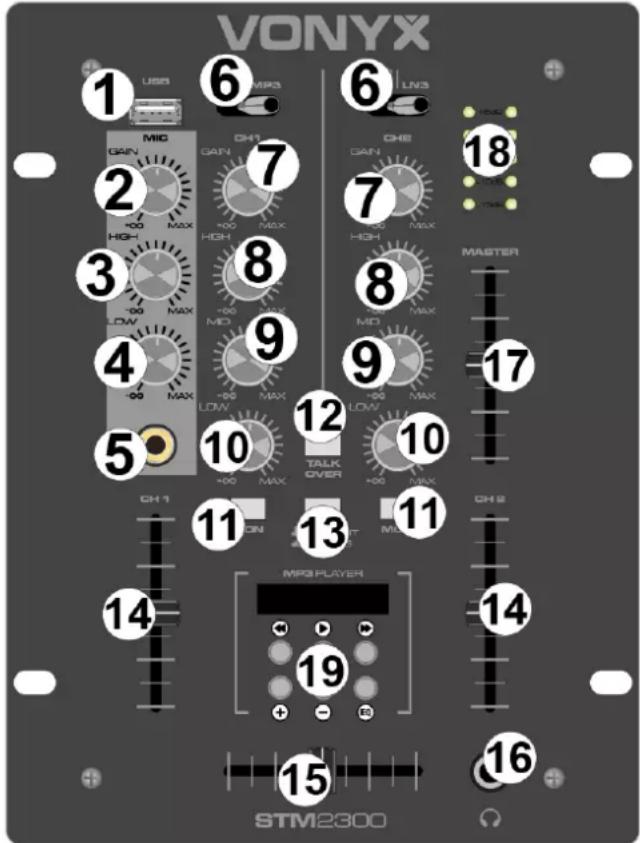

KONTROLLEN UND ANSCHLÜSSE

1. USB

USB-Eingang.

1. MIKROFON-LAUTSTÄRKEREGLER

Drehen, um die Lautstärke des Mikrofonsignals einzustellen.

1. MIKROFON TREBLE

Drehen, um die höheren Frequenzen des Mikrofons anzuheben oder abzusenken.

1. MIKROFON BASS

Drehen, um die unteren Frequenzen des Mikrofons anzuheben oder abzusenken.

1. MIKROFON-EINGANG

6,3 mm Klinkeneingang zum Anschluss eines Mikrofons.

1. PHONO/LINE

Über diesen Schalter können Sie den Eingang auswählen, der an den einzelnen Kanal gesendet werden soll.

1. GAIN

So stellen Sie den Pegel des entsprechenden Eingangskanals ein.

1. TREBLE

Drehen, um die hohen Frequenzen des Eingangskanals anzuheben oder abzusenken.

1. MID

Drehen, um die Mittenfrequenzen der Eingangskanäle zu erhöhen oder zu verringern.

1. BASS

Drehen, um die tiefen Frequenzen des Eingangskanals anzuheben oder abzusenken.

1. CUE

Drücken Sie diese Taste, um einen Kanal auszuwählen, der über Kopfhörer gehört werden soll.

1. TALKOVER

Drücken Sie diese Taste, um die Lautstärke der

Eingangsquellen bei Verwendung eines Mikrofons automatisch zu verringern (Mikrofonpriorität).

1. PHONE-/MON AUSGANG

Umschalten zwischen Kopfhörerausgang und Monitorausgang.

1. KANAL-LAUTSTÄRKE-FADER

Schieben, um die Lautstärke des entsprechenden Kanals einzustellen.

1. CROSSFADER

Schieben, um die Balance zwischen Kanal 1 und 2 einzustellen.

1. KOPFHÖRERAUSGANG

6,3 mm Stereo-Kopfhöreranschluss.

1. HAUPTLAUTSTÄRKEREGLER

Schieberegler zum Einstellen der Lautstärke des Master-Ausgangs.

1. VU-ANZEIGE

Zeigt die Ausgangspegel des linken und rechten Hauptkanals an.

1. MP3 SPIELER

|<< : Drücken Sie zum Neustart - oder wählen Sie den vorherigen Titel.

Abspielen/Pausieren: Drücken, um die Wiedergabe (erneut) zu starten oder zu unterbrechen.

|: Drücken, um zum nächsten Lied zu gehen.

VOL-: Drücken, um die MP3-Lautstärke zu verringern.

VOL+: Drücken, um die MP3-Lautstärke zu erhöhen.

EQ: Drücken, um verschiedene Effekte auszuwählen.

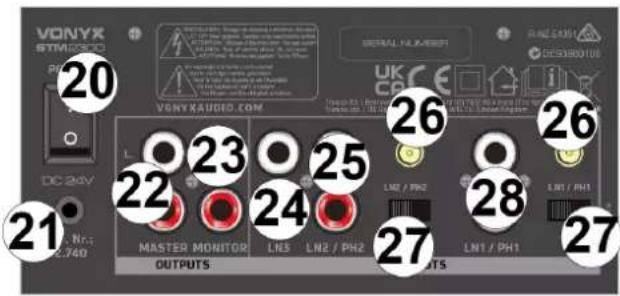

20. EIN/AUS-SCHALTER

Drücken, um das Gerät ein-/auszuschalten.

21. DC 24V

Netzadapter-Eingang.

22. MASTER AUSGANG

RCA-Ausgang zum Anschluss an einen Verstärker.

23. MONITOR AUSGANG

RCA-Ausgang zum Anschluss an ein Aufnahmegerät. Der Ausgangspegel wird von den Master- und Kanallautstärkereglern nicht beeinflusst.

24. LINE 3 EINGANG

RCA-Eingang zum Anschluss von CD/MP3-Playern.

25. LINE 2/PHONO 2

RCA-Stecker Eingang. Verwenden Sie Line für den Anschluss an CD/MP3-Player, Phono für den Anschluss an Plattenspieler.

26. GND

Zum Anschluss der Erdungskabel des Plattenspielers.

27. EINGANGSSCHALTER

Wahlschalter zur Auswahl von Eingabegeräten.

28. LINE 1/PHONO 1

RCA-Stecker Eingang. Verwenden Sie Line für den Anschluss an CD/MP3-Player, Phono für den Anschluss an Plattenspieler.
