MANUAL DE USUARIO STM-2300 Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

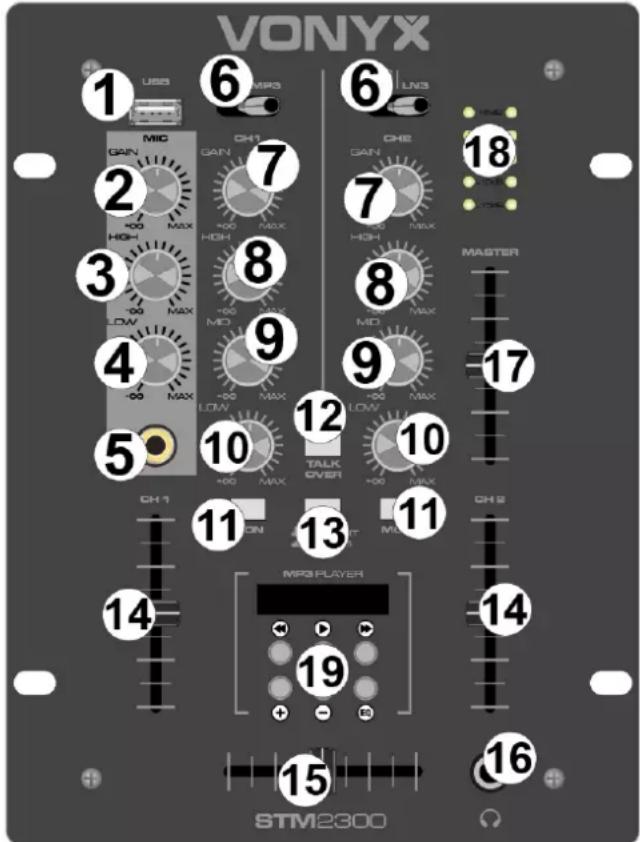

CONTROLES Y CONEXIONES

1. USB

Ranura de entrada USB.

2. NIVEL DE VOLUMEN DEL MICRÓFONO

Gírelo para ajustar el volumen de la señal del micrófono.

3. AGUDÓS DÉL MICRÓFONO

Gírelo para aumentar o disminuir las frecuencias más altas del micrófono.

4. GRAVES DEL MICRÓFONO

Gírelo para aumentar o disminuir las frecuencias bajas del micrófono.

5. ENTRADA DE MICRÓFONO

Toma de entrada de 6,3 mm para conectar un micrófono.

6. PHONO/LINE

Utilice este conmutador para seleccionar la entrada que se enviará a cada canal.

7. GANANCIA

Utilícelo para ajustar el nivel del canal de entrada correspondiente.

8. AGUDOS

Gírelo para aumentar o disminuir las frecuencias agudas del canal de entrada.

9. MID

Gírelo para aumentar o disminuir las frecuencias medias del canal de entrada.

10. GRAVES

Gírelo para aumentar o disminuir las frecuencias bajas del canal de entrada.

11. CUE

Pulse para seleccionar un canal para escuchar a través de auriculares.

12. TALKOVER

Pulse para bajar automáticamente el nivel de volumen de las fuentes de entrada cuando utilice un micrófono (prioridad de micrófono).

13. SALIDA PHONE-/MON

Utilícelo para cambiar entre salida de auriculares o salida de monitor.

14. FADER DE VOLUMEN DE CANAL

Deslice para ajustar el volumen del canal correspondiente.

15. CROSSFADER

Deslice para ajustar el balance entre los canales 1 y 2.

16. SALIDA DE AURICULARES

Conector estéreo de 6,3 mm para auriculares.

17. VOLUMEN MASTER

Deslice para ajustar el nivel de volumen de la salida master.

18. VU METER

Indica los niveles de salida de los canales master izquierdo y derecho.

19. REPRODUCTOR DE MP3

|<< : Pulse para reiniciar o seleccionar la pista anterior.

Reproducir/Pausa: Pulse para (re)iniciar o pausar la reproducción.

|: Pulse para saltar o seleccionar la pista siguiente.

VOL-: Pulse para bajar el volumen del MP3.

VOL+: Pulse para subir el volumen del MP3.

EQ: Pulse para seleccionar diferentes efectos.

Púlselo para encender o apagar el aparato.

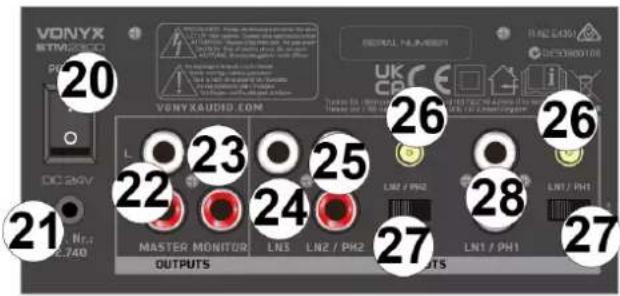

21. DC 24V

Entrada del adaptador de corriente.

22. SALIDA MASTER

Salida de conector RCA para conectar a un amplificador.

23. SALIDA MONITOR

Salida de conector RCA para conectar a un dispositivo de grabación. El nivel de salida no se ve afectado por los controles de volumen maestro y de canal.

24. ENTRADA LINE 3

Entrada de conector RCA para conectar a reproductores de CD/MP3.

25. ENTRADA LINE 2/PHONO 2

Entrada con conector RCA. Utilice la línea para conectar a reproductores de CD/MP3, utilice phono para conectar a giradiscos.

26. GND

Para conectar cables de tierra del giradiscos.

27. INTERRUPTOR DE ENTRADA

Conmutador selector para elegir el dispositivo de entrada.

28. ENTRADA LINE 1/PHONO 1

Conector RCA de entrada. Utilice la línea para conectar a reproductores de CD/MP3, utilice phono para conectar a giradiscos.

VONYX STIM/2000 20 VONYX AUDIO.COM DC 24V 21 Nr. 740 22 23 24 25 26 LNZ / PH2 LNZ / PH1 LN1 / PH1 27 28 29 26 27 26
