VM-KG08 - Mezclador Vonyx - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas
Marca	Vonyx
Modelo	VM-KG08
Alimentación	220-240 VCA / 50 Hz (fusible 10-16 A)
Número de canales	8 (4 mono + 2 estéreo)
Entradas de micrófono	4 × XLR (con alimentación fantasma +48 V)
Entradas de línea	4 × jack 6,35 mm asimétrico
Entradas estéreo	2 × jack 6,35 mm (L/R) + 1 × jack 3,5 mm auxiliar
Entrada USB	1 × USB tipo A (lectura y grabación)
Bluetooth	Streaming de audio integrado
Salidas principales	2 × XLR (Main Out)
Salida para auriculares	1 × jack 6,35 mm
Salida Ctrl Room	1 × jack 6,35 mm
Salida Send	1 × jack 6,35 mm
Ecualizador por canal	3 bandas: agudos (12 kHz ±15 dB), medios (2,5 kHz ±15 dB, frecuencia variable 250 Hz-5 kHz), graves (80 Hz ±15 dB) + filtro de corte bajo 100 Hz
Efectos integrados	99 preajustes digitales
Alimentación fantasma	+48 V (conmutable por canal)
Pantalla	Pantalla LED para selección de efectos e información USB
Temperatura de funcionamiento	5 °C a 35 °C (interior solamente)
Mantenimiento y limpieza	Paño seco únicamente, no usar productos químicos
Seguridad	No abrir, no exponer a la humedad, usar un circuito protegido con tierra
Reparabilidad	Reservado a un técnico especializado, piezas originales obligatorias
Garantía	Caduca en caso de modificación o uso inapropiado

Preguntas frecuentes - VM-KG08 Vonyx

¿Cómo conectar un micrófono a la mesa de mezclas?

Conecte su micrófono a una entrada XLR (balanceada). Use el botón GAIN para ajustar el nivel de entrada. Si usa un micrófono de condensador, active la alimentación fantasma +48V con el botón correspondiente.

¿Cómo usar la alimentación fantasma +48V?

Presione el botón +48V para activar la alimentación fantasma en las entradas XLR. El indicador se enciende. Esta función es necesaria para micrófonos de condensador. Atención: desactívela si conecta un micrófono dinámico para evitar dañarlo.

¿Cómo ajustar el ecualizador?

Cada canal tiene tres perillas: HIGH (agudos a 12 kHz), MID (medios a 2,5 kHz, frecuencia variable con la perilla FREQ de 250 Hz a 5 kHz) y LOW (graves a 80 Hz). Gire en sentido horario para aumentar, antihorario para disminuir, hasta ±15 dB.

¿Cómo usar los efectos integrados?

Gire la perilla PROGRAMACIÓN para seleccionar uno de los 99 efectos preajustados. El número parpadea en la pantalla. Presione la perilla para confirmar. Use FX/LEVEL para ajustar el nivel de envío del efecto a cada canal mediante la perilla FX/SEND.

¿Cómo conectar un dispositivo por Bluetooth?

Presione varias veces la tecla MODE hasta seleccionar el modo BT. Active el Bluetooth en su dispositivo móvil y busque "Vonyx VM-KG08". Empareje. Un sonido confirma la conexión. El streaming de audio ahora está activo.

¿Cómo grabar en una memoria USB?

Inserte una memoria USB en el puerto USB. Presione MODE para seleccionar el modo REC. Mantenga presionada la tecla HI/REC para iniciar la grabación. La pantalla muestra la duración. Presione de nuevo para pausar. Mantenga presionada para detener y reproducir la grabación.

¿Qué hacer si el LED PEAK se enciende?

El LED PEAK indica un nivel de entrada demasiado alto. Reduzca el GAIN del canal correspondiente girando en sentido antihorario hasta que el LED se apague. También puede activar el PAD para disminuir la ganancia en 20 dB.

¿Cómo conectar altavoces activos?

Conecte sus altavoces activos a las salidas MAIN OUT (XLR). Use el FADER MAIN para ajustar el volumen general. Asegúrese de que el aparato esté apagado antes de conectar o desconectar los cables.

¿Cómo limpiar la mesa de mezclas?

Use un paño seco que no suelte pelusa. Nunca use productos químicos, aerosoles o líquidos. Evite limpiar los interruptores con sprays. Desconecte el aparato antes de cualquier limpieza.

¿Qué hacer en caso de mal funcionamiento?

No intente repararlo usted mismo. Contacte a un técnico especializado. Cualquier apertura de la carcasa anula la garantía. Si el aparato se ha caído o está dañado, haga que lo revisen antes de encenderlo. Desconéctelo inmediatamente en caso de problema.

MANUAL DE USUARIO VM-KG08 Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente.

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

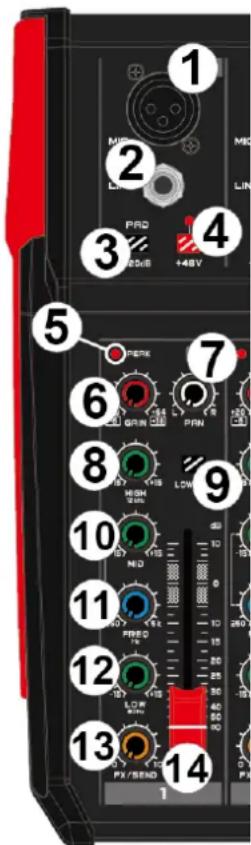

PANEL DE CONTROL

1. ENTRADA DE MICRÓFONO XLR

Utilice esta toma para conectar un micrófono (XLR, balanceado).

2. ENTRADA DE LÍNEA

Utilice esta entrada para conectar un micrófono, un instrumento musical o un dispositivo de audio (reproductor de CD, por ejemplo) al aparato. La toma admite clavijas no balanceadas de 6,3 mm.

3. PAD

Púlselo para reducir la ganancia de entrada de su canal para evitar que las fuentes de entrada fuertes sobrecarguen el preamplificador y se saturen. Puede activar el interruptor si se escucha distorsión o el indicador LED de pico está encendido.

4. BOTÓN +48V PHANTOM/LED

Cuando se pulsa el botón para encenderlo, la luz LED se ilumina, proporcionando alimentación fantasma DC+48V a la clavija XLR de la entrada mono del micrófono. Active esta función cuando utilice un micrófono de condensador que se alimente con alimentación fantasma.

5. INDICADOR LED DE PICO

Cuando el volumen de la señal de entrada es demasiado alto, el indicador luminoso LED parpadea. En ese caso, gire el regulador de ganancia en sentido contrario a las agujas del reloj para bajar el volumen.

6. GAIN

Determina el volumen básico de cada canal. Ajústelos para obtener el volumen deseado. Cuando el nivel de volumen sea demasiado alto, la luz indicadora del LED de pico parpadeará.

7. PAN

Este es el control de "panorama" o control de balance, que determina la posición de la señal dentro de la imagen estéreo. Cuando trabajes en subgrupos, puedes utilizar el controlador de panorama para asignar la señal a una sola salida, lo que te da una flexibilidad adicional en situaciones de grabación.

8. REGULADOR DE AGUDOS (TREBLE)

Gire para ajustar los tonos altos con 15dB a 12KHz.

9. LOW CUT

Pulse para atenuar las frecuencias por debajo de los 100 Hz, lo que le proporciona un audio más limpio que no provoca ruidos en el subwoofer.

10. CONTROLADOR MEDIO

Gire para ajustar los tonos medios con 15dB a 2,5KHz.

11. CONTROLADOR DE FRECUENCIAS

Gire para ajustar la frecuencia MID de 250Hz a 5kHz (la frecuencia MID es de 2,5kHz al poner el mando en la posición central/media).

12. CONTROLADOR DE BAJOS (BASS)

Gire para ajustar los tonos bajos con 15dB a 80Hz.

13. FX/SEND

Gire para ajustar el nivel de la señal del canal a la línea de reverberación. Tenga en cuenta: el nivel de la señal variará con los diferentes ajustes del atenuador del canal. Si utiliza el canal estéreo, las señales de los canales L y R se mezclarán, antes de enviarlas a la línea de reverberación.

14. FADER DE CANAL

Deslice para ajustar el nivel (de volumen) de la señal del canal. Utilice estos faders para ajustar el balance entre los distintos canales.

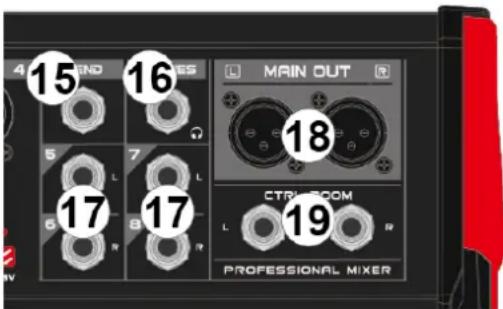

15. TOMA DE SEND

Toma de 6,3 mm para conectar con el amplificador de potencia para supervisar la señal.

16. TOMA DE AURICULARES

Toma de salida de 6,3 mm para conectar auriculares.

1 2 3 PRO +48V 4 5 6 7 8 9 10 11 12 13 14 PX/SEND 1

4 15 END 16 ES MAIN OUT 5 7 18 L LTRROOM 6 8 19 R L Professional MIXER

17. ENTRADA ESTEREO

Tomas de 6,3 mm para conectar dispositivos con nivel de línea (por ejemplo, un teclado eléctrico). Si sólo se conecta a la toma L (mono), el mezclador enviará la misma señal (mono) a las salidas L y R.

18. SALIDA PRINCIPAL

Tomas de salida XLR para conectar con un altavoz o amplificador activo.

19. CTRL ROOM

Salida de jack de 6,3 mm para conectar con el equipo de monitorización (monitor room).

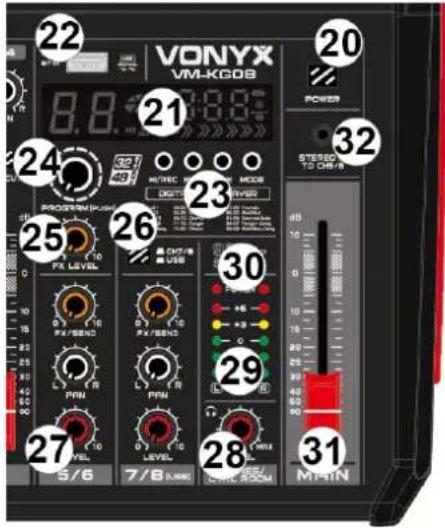

20. POWER

Pulse para encender o apagar el dispositivo.

21. PANTALLA

22. PUERTO USB

Se puede utilizar para la entrada de MP3 o para la conexión con el ordenador (reproducción y grabación de U-Disk o software de ordenador).

23. GRUPO DE BOTONES MP3

HI/REC: Cuando reproduzca U-Disk/BT streaming/PC, pulse este botón para reproducir o pausar. Cuando reproduzca U-Disk, pulse prolongadamente este botón para empezar a grabar, y vuelva a pulsarlo para salir de la grabación y continuar con la reproducción de U-Disk.

««/—: Pulse para reproducir la canción anterior. Manténgalo pulsado para reducir el nivel de volumen.

+/▶: Pulse para reproducir la siguiente canción. Mantenga pulsado para aumentar el nivel de volumen.

VONYX VM-KGDB 8.8 21:00:00 20 POWER 32 STEREO 1/2 GB/8 21 24 30 26 23 25 29 27 28 31 5/6 7/8 1/8 7/8 1/8 5/6 7/8 1/8 5/6 7/8 1/8 5/6 7/8 1/8 5/6 7/8 1/8 5/6 7/8 1/8 5/6 7/8 1/8 5/6 7/8 1/8 5/6 7/8 1/8 5/6 7/10 1/8 5/6 7/10 1/8 5/6 7/10 1/8 5/6 7/10 1/8 5/6 7/10 1/8 5/6 7/10 1/8 5/6 7/10 1/8 5/6 7/10 1/8 5/6

MODE : Púlselo para cambiar de modo. Cuando reproduzca U-Disk, mantenga pulsado este botón para reproducir en bucle. Manténgalo pulsado para reproducir todo en orden.

24. PROGRAM

Seleccione uno de los 99 efectos preestablecidos girando este controlador. El número de efecto seleccionado parpadeará en la pantalla, pulse el controlador para confirmar su entrada.

25. FX/LEVEL

Controla el nivel de la señal de entrada de los efectos.

26. INTERRUPTOR DE ENTRADA

Cuando se presiona hacia arriba, la señal de entrada proviene del canal estéreo. Presionado hacia abajo, la señal de entrada es del USB.

27. CONTROLADOR DE NIVEL DE VOLUMEN

Gire para ajustar el balance de volumen de cada canal.

28. AURICULARES/CTRL ROOM

Controla el volumen de los auriculares y las salidas de la sala ctrl.

29. INDICADOR DE NIVEL

Muestra el nivel de la señal de la salida principal. Ajuste los faders o los controladores de nivel de volumen para bajar el nivel si el indicador se ilumina en rojo.

30. INDICADOR DE POTENCIA

Se ilumina cuando se enciende.

31. FADER PRINCIPAL

Deslice para ajustar el volumen general de la señal de salida principal.

32. ENTRADA ESTEREO

Toma de entrada auxiliar estéreo de 3,5 mm, para la conectividad con una variedad de dispositivos de audio externos.

BT STREAMING

Pulse el botón MODE repetidamente para seleccionar el modo BT. Ahora el mezclador puede ser encontrado por el dispositivo móvil con el fin de transmitir. Cuando el emparejamiento sea exitoso, se emitirá un sonido.

OPERACIÓN DE GRABACIÓN USB

Pulse el botón MODE repetidamente para seleccionar el modo REC. Pulse prolongadamente el botón paraginiciar la grabación. La pantalla muestra el tiempo de grabación. Durante la grabación, pulse este botón para pausar/reanudar la grabación. Manténgalo pulsado para salir de la grabación y reproducir la música grabada. Pulse el botón MODE para salir del modo REC.
