BEDIENUNGSANLEITUNG VMA106 Vonyx

26. OMLAAG / VOLGENDE

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG).

Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschluß treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

BETRIEB

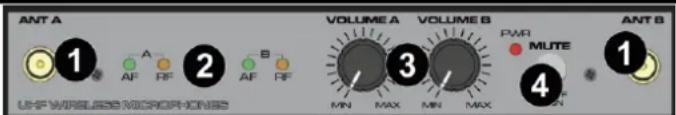

1. UHF ANTENNEN

2. DRAHTLOSER UHF-STATUS

LEDs für drahtlose Verbindung (RF) und Audioaufnahme (AF).

3. LAUTSTÄRKEREGLER

Drehen Sie, um die Lautstärke für Mikrofon A und B einzustellen.

4. MUTE

Drücken Sie diese Taste, um den Mikrofoneingang stummzuschalten bzw. die Stummschaltung aufzuheben.

5. MIKROFON/LINE/GITARREN-EINGANG

Symmetrische XLR- und 6,3 mm (1/4") Combo-Eingänge zum Anschluss von Mikrofonen, Musikinstrumenten oder Audiogeräten (Kanäle 1-4).

6. +48V PHANTOMSCHALTER

Schaltet die Phantomspeisung ein und aus. Wenn der Schalter eingeschaltet ist, versorgt das Mischpult den betreffenden Kanal mit +48 V Phantomspeisung. Schalten Sie diesen Schalter ein, wenn Sie ein oder mehrere phantomgespeiste Kondensatormikrofone verwenden (Kanäle 1-4).

7. LINE/INSTRUMENT

Drücken, um zwischen Instrumenten- (hohe Impedanz; Gitarre) und Line-Eingang (niedrige Impedanz) umzuschalten.

8. HOCH UND TIEF

Drehen, um niedrige (Bässe) und hohe (Höhen) Frequenzpegel einzustellen.

9. FX

Drehen, um den Lautstärkepegel des entsprechenden Kanals einzustellen, der zum Effektprozessor geht.

10. PAN

Drehen, um die Position des Kanalsignals in der Stereomischung nach links oder rechts zu verschieben.

11. FADER

Schieben Sie den Regler, um die Kanallautstärke einzustellen. Beachten Sie die Spitzenwert-LED, die den Kanalstatus anzeigt. Wenn die LED leuchtet, ist das Eingangssignal zu hoch. Verringern Sie in diesem Fall sofort den Lautstärkepegel.

12. STEREO-LINE-EINGANG

6,35-mm-Stereo-Line-Eingangsbuchsen (links und rechts).

13. EMPFINDLICHKEIT DES STEREO-LINE-EINGANGS

Drücken Sie diese Taste, um die Eingangsempfindlichkeit zwischen +4dB und -10dB zu ändern.

14. STEREO-LINE-EINGANGSBALANCE

Drehen, um die Balance in der Stereomischung nach links oder rechts zu verschieben.

15. STEREO-LINE-EINGANGSLAUTSTÄRKE

Drehen, um den Lautstärkepegel des Stereo-Line-Eingangs einzustellen.

16. FX-REGLER

Drehen, um die Effektparameter einzustellen.

REP: Wiederholungen. Stellt ein, wie oft das Echo wiederholt wird.

DEL: Verzögerung. Stellen Sie das Zeitintervall zwischen den einzelnen Echos ein.

17. FX FADER

Schieberegler zum Einstellen der DSP-Lautstärke im Hauptmix.

18. HAUPTAUSGANG

Symmetrische XLR-Ausgangsklemmen für den Anschluss an (z. B.) Aktivlautsprecher, Leistungsverstärker oder andere Audiogeräte.

19. KOPFHÖRERAUSGANG

6,3 mm Klinken-Kopfhörerausgang.

20. VU METER

Anzeige der Hauptausgangslautstärke. Beachten Sie die Spitzenwert-LED, die den Kanalstatus anzeigt. Wenn die LED leuchtet, ist der Lautstärkepegel zu hoch. Verringern Sie sofort den Hauptlautstärkepegel.

21. MP3-LAUTSPRECHER

Drehen, um die Lautstärke des MP3-Players einzustellen.

22. KOPFHÖRER-AUSGANGSLAUTSTÄRKE

Drehen, um die Lautstärke des Kopfhörerausgangs einzustellen.

23. USB

USB-Schnittstelle für MP3-Wiedergabe und -Aufnahme.

24. LCD ANZEIGE

25. AUFWÄRTS / VORHERIGES

Drücken um im Menü nach oben zu gehen. Drücken um zum vorherigen Titel zurückzukehren.

26. ABWÄRTS / NÄCHSTER

Drücken um im Menü nach unten zu gehen. Drücken um zum nächsten Titel zu gehen.

27. EINGABE / WIEDERGABE / PAUSE

Drücken um die Eingabe zu bestätigen. Drücken um die Wiedergabe zu starten/fortzusetzen oder zu unterbrechen.

28. MENU

Drücken Sie zum Öffnen des Menüs.

29. FADER HAUPTAUSGANG

Schieberegler zum Einstellen der Lautstärke des Hauptausgangs.

0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 MAIN OUT

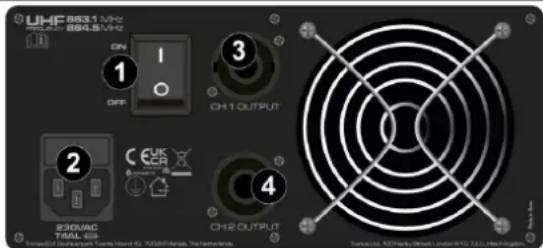

RÜCKSEITE

1. EIN/AUS

Schalter zum Ein- und Ausschalten des Geräts.

2. AC-NETZ-EINGANG

Netzeingang zum Anschluss des mitgelieferten Netzkabels.

3. KANAL 1 AUSGANG

NL-4 Kanal 1 Ausgang.

4. KANAL 2 AUSGANG

NL-4 Kanal 2 Ausgang.

UHF 863.1 kHz R240-75 MHz 863.5 VHz ON OFF DH 1 OUTPUT 3 2 C ECK C2 CH2 OUTPUT 836VAC T00L-5 Rated/DC Conductor Transistor (I): 1000MHz, Tachemometer Transistor: K279MHz, Diner, Lumen/RHS 1.1J, I280VAC

SYSTEMEINSTELLUNGEN

Wenn kein USB-Datenträger eingesteckt ist: Drücken Sie MENU, um das Hauptmenü zu öffnen. Wählen Sie

"Systemeinstellung" und drücken Sie ENTER. Optionen:

Beleuchtungszeit: Legen Sie die Dauer fest, die die Hintergrundbeleuchtung eingeschaltet bleibt, wenn keine Eingabe registriert wird.

Kontrast: Passen Sie den Kontrastwert an die verschiedenen Lichtverhältnisse an.

BT-VERBINDUNG

Wenn kein USB-Datenträger eingesteckt ist: MENU drücken, um das Hauptmenü zu öffnen. Wählen Sie "BT-Modus" und drücken Sie ENTER. Suchen Sie auf dem mobilen Gerät nach "VONYX VMA" und verbinden Sie.

MP3

Wenn ein USB-Datenträger eingesteckt ist: Drücken Sie MENU, um das mp3-Menü zu öffnen. Die folgenden Optionen werden angezeigt:

Wiederholung: Wählen Sie den Wiederholungsmodus.

EQ: Wählen Sie zwischen verschiedenen EQ-Voreinstellungen.

Quellordner: Wählen Sie den Ordner, aus dem die Dateien abgespielt werden (Quellordner).

Löschen: Löschen Sie die aktuell ausgewählte Audiodatei.

AUFNAHME

Während der Musikwiedergabe: Halten Sie MENU gedrückt, um in den Aufnahmemodus zu gelangen. Drücken Sie PLAY, um die Aufnahme zu starten oder zu pausieren. Halten Sie PLAY gedrückt, um die Aufnahme zu beenden, die Datei zu speichern und den Aufnahmemodus zu verlassen. Aufgenommenes Dateiformat: MP3/48Khz Sampling/128kbs.

COMPUTER

Wählen Sie "Computer" aus dem Hauptmenü und bestätigen Sie. Schließen Sie den VMA106 mit einem geeigneten USB-Kabel an einen USB-Anschluss eines Computers an. Der Mischer kann als USB-Soundkarte verwendet werden.

UHF

Keine Lizenz erforderlich (ohne geografische Einschränkungen)

BE	DK	F	FI	DE
HU	IT	NL	NO	PL
PT	RO	SI	ES	SE
CH	GB

Belgien (BE), Dänemark (DK), Frankreich (F), Finnland (FI), Deutschland (DE), Ungarn (HU), Italien (IT), Niederlande (NL), Norwegen (NO), Polen (PL), Portugal (PT), Rumänien (RO), Slowenien (SI), Spanien (ES), Schweden (SE), Schweiz (CH), Großbritannien (GB)
