INSTRUKCJA OBSŁUGI VM-KG06 Vonyx

Gratulujemy zakupu urządzenia marki Vonyx. Proszę o przeczytanie instrukcji przed użyciem urządzenia, aby jak najlepiej móc wykorzystać jego możliwości.

Przeczytaj tę instrukcję przed pierwszym użyciem urządzenia. Postępuj zgodnie z instrukcją, aby nie utracić gwarancji. Zwróć uwagę na wszystkie ostrzeżenia, aby uniknąć pożaru lub/oraz porażenia prądem. Naprawy mogą być przeprowadzane jedynie przez autoryzowany serwis. Zatrzymaj tę instrukcję na wypadek potrzeby w przyszłości.

• Przed użyciem skonsultuj się ze specjalistą. Podczas pierwszego użycia urządzenie może wydzielić specyficzny zapach. To zupełnie normalne, zniknie po chwili.
• Urządzenie posiada podzespoły przewodzące prąd. Nie otwieraj obudowy urządzenia.
• Nie umieszczaj metalowych obiektów ani płynów w urządzeniu. Może to spowodować porażenie prądem lub uszkodzenie sprzętu.
• Nie umieszczaj w pobliżu takich źródeł ciepła jak grzejnik itd. Nie umieszczaj urządzenia na wibrującej powierzchni. Nie zastaniaj kanałów wentylacyjnych.
• Urządzenie nie jest przeznaczone do ciągłej pracy.
• Pamiętaj, aby nie uszkodzić przewodu zasilającego. Uszkodzony przewód zasilający może spowodować porażenie prądem lub uszkodzenie sprzętu.
• Podczas wyjmowania wtyczki z gniazdka zawsze ciągnij za wtyczkę, nie za kabel.
• Nie wtykaj kabla mając mokre dłonie.
• Jeśli wtyczka lub/oraz kabel zasilający jest uszkodzony, musi być wymieniony przez wykwalifikowaną osobę.
• Jeśli urządzenie jest uszkodzone na tyle, że widoczne są części wewnętrzne, nie podłączaj sprzętu do gniazdka, ani go nie uruchamiaj. Skontaktuj się z dystrybutorem. Nie podłączaj urządzenia do opornika bądź dimmera.
• Aby uniknąć porażenia prądem, nie wystawiaj urządzenia na działanie warunków atmosferycznych ani na wilgoć.
• Sprzęt może być naprawiany tylko w autoryzowanym serwisie.
• Podłączaj urządzenie do uziemionego źródła zasilania (220-240Vac/50Hz) z bezpiecznikiem 10-16A.
• Podczas burzy lub w sytuacjach, gdy urządzenie nie jest używane przez dłuższy czas, odłącz je od gniazdka. Zasada brzmi: odłącz sprzęt od gniazdka, gdy go nie używasz.
• Jeśli urządzenie nie było używane przez dłuższy czas, może wystąpić kondensacja. Pozwól na to, aby sprzęt osiągnął temperaturę pokojową. Nigdy nie używaj w wilgotnych pomieszczeniach, bądź na zewnątrz.
• Podczas użytkowania znacznie wzrasta temperatura obudowy. Nie dotykaj jej w czasie pracy, bądź natychmiast po wyłączeniu urządzenia.

• Aby uniknąć wypadków w pracy, wykonuj polecenia zawarte w tej instrukcji.

• Zabezpiecz urządzenie dodatkowym łańcuchem bezpieczeństwa. Używaj wysokiej jakości haków. Upewnij się, że nikt nie stoi w pobliżu okolicy montażu. Montuj sprzęt w odległości co najmniej 50cm od materiałów łatwopalnych i zachowuj co najmniej 1m wolnej przestrzeni z każdej strony, aby zapewnić odpowiednie chłodzenie

• Urządzenie posiada diody LED wysokiej mocy. Nie patrz bezpośrednio na diody, aby nie uszkodzić wzroku.
• Nie włączaj i wyłączaj urządzenia co chwilę. Skraca to jego żywotność.
• Trzymaj z dala od dzieci. Nie zostawiaj sprzętu bez opieki.
• Nie używaj spray'ów do czyszczenia przełączników. To powoduje osiadanie się kurzu oraz tłuszczu. W przypadku usterki zasięgnij rady u specjalisty. Obsługuj urządzenie mając czyste ręce.
• Nie naciskaj przycisków z zbyt dużą siłą.
• Jeśli urządzenie upadnie, przed kolejnym włączeniem zawsze musi być sprawdzone przez wykwalifikowanego technika.
• Nie używaj chemikaliów do czyszczenia obudowy. Niszczą one lakier. Dokonuj czyszczenia za pomocą suchej szmatki.
• Trzymaj z dala od innej elektroniki, która może spowodować zakłócenia.
• Urządzenie posiada wbudowany akumulator kwasowo- ołowiowy. Pamiętaj, aby wykonać cykl rozładowania/naładowania co 3 miesiące, jeśli nie zamierzasz go używać przez dłuższy czas. W innym przypadku akumulator może ulec uszkodzeniu.
• Podczas serwisu używaj tylko oryginalnych części. W innym przypadku może nastąpić poważne uszkodzenie sprzętu, lub niebezpieczne promieniowanie.
• Wyłącz urządzenie przed wyciągnięciem kabla zasilającego. Odlącz wszystkie kable przed przenoszeniem sprzętu.
• Upewnij się, że nikt nie uszkodzi kabla zasilającego. Sprawdź przed każdym użyciem, czy kabel zasilający nie nosi znamion uszkodzenia.
• Urządzenie może pracować przy napięciu 220-240Vac/50Hz. Jeśli podróżujesz ze sprzętem, sprawdź, czy możesz je bezpiecznie podłączyć do prądu.
• Zachowaj oryginalny karton, aby móc transportować urządzenie w bezpiecznych warunkach.

Ten znak zwraca uwagę użytkownika na wysokie napięcie, które jest obecne w środku obudowy urządzenia. Napięcie jest wystarczające, aby porazić użytkownika.

Ten znak zwraca uwagę użytkownika do ważnych informacji, które znajdują się w instrukcji. Informacje te powinny być przeczytane oraz uwzględnione w codziennym użytkowaniu

Urządzenie posiada certyfikat CE. Nie wolno wprowadzać żadnych zmian w urządzeniu. Każda modyfikacja sprzętu spowoduje utratę certyfikatu CE oraz gwarancji!

UWAGA: Urządzenie może funkcjonować w pomieszczeniach o temperaturze pomiędzy 5°C/41°F oraz 35°C/95°F.

WAŻNA INFORMACJA: Urządzenia elektryczne muszą być składowane w miejscach do tego przeznaczonych. Sprawdź, gdzie w Twojej okolicy znajduje się najbliższe centrum recyklingu. Specyfikacja techniczna poszczególnych urządzeniach może się nieznacznie różnić. Specyfikacja może ulec zmian bez powiadomień.

Nie próbuj dokonywać żadnych napraw samodzielnie, to spowoduje unieważnienie gwarancji. Gwarancja nie dotyczy uszkodzeń spowodowanych niewłaściwym użytkowaniem sprzętu, niezgodnie z instrukcją. Vonyx nie jest odpowiedzialny za uszczerbek na zdrowiu oraz kontuzje spowodowane niestosowaniem się do zaleceń bezpieczeństwa. Dotyczy to wszelakich uszkodzeń.

INSTRUKCJA ROZPAKOWYWANIA

OSTRZEŻENIE! Natychmiast po odbiorze urządzenia, ostrożnie otwórz karton ochronny, oraz sprawdź zawartość i stan techniczny przedmiotu. Niezwłocznie powiadom kuriera oraz zachowaj opakowanie zewnętrzne do kontroli, jeśli jakikołwiek element zawartości wygląda na zniszczony w transporcie lub nosi objawy złego traktowania paczki. W takim wypadku należy niezwłocznie odesłać sprzęt do producenta. Sprzęt należy wysłać w oryginalnym opakowaniu.

Jeśli urządzenie było wystawione na działanie niskich temperatur (np. podczas transportu), nie uruchamiaj go od razu. Powstające zjawisko kondensacji widy może uszkodzić urządzenie. Pozostaw urządzenie wyłączone, dopóki nie osiągnie temperatury pokojowej.

ZASILANIE

Na naklejce z tyłu urządzenia znajduje się oznaczenie dotyczące rodzaju zasilania. Sprawdź, czy napięcie w gniazdku zgodza się z wymaganym przez producenta. Złe napięcie może spowodować nienaprawialne uszkodzenie urządzenia.

Zawsze podłączaj urządzenie do zabezpieczonego obwodu elektrycznego (za pomocą bezpiecznika lub wyłącznika instalacyjnego). Upewnij się, że urządzenie jest uziemione, aby uniknąć pożaru lub śmiertelnego porażenia prądem.

PANEL STEROWANIA

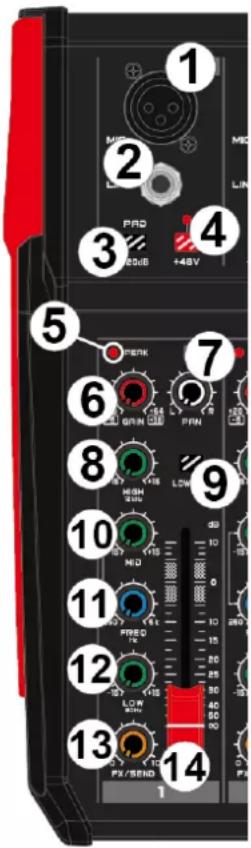

1. WEJŚCIE MIKROFONOWE XLR

Użyj tego gniazda do podłączenia mikrofonu (XLR, zbalansowany).

2. WEJŚCIE LINIOWE

Użyj tego wejścia, aby podłączyć do urządzenia mikrofon, instrument muzyczny lub urządzenie audio (na przykład odtwarzacz CD). Gniazdo obsługuje niezbalansowane wtyki 6,3 mm.

3. PAD

Naciśnij, aby zmniejszyć wzmocnienie wejściowe na swoim kanale, aby zapobiec przeciążeniu przedwzmacniacza i obcięciu głośnych źródeł wejściowych. Przełącznik można włączyć, jeśli słyszalne są zniekształcenia lub świeci się wskaźnik LED szczytu.

4. +48V PHANTOM PRZYCISK/LED

Po naciśnięciu przycisku w celu włączenia, dioda LED zaświeci się, zapewniając zasilanie fantomowe DC+48V do wtyczki XLR na wejściu mikrofonowym mono. Włącz tę funkcję, gdy używasz mikrofonu pojemnościowego, który jest zasilany przez zasilanie fantomowe.

5. WSKAŹNIK LEDOWY SZCZYTU

Gdy głośność sygnału wejściowego jest zbyt duża, dioda LED będzie migać. W takim przypadku należy obrócić regulator wzmocnienia w kierunku przeciwnym do ruchu wskazówek zegara, aby zmniejszyć głośność.

6. GAIN

Określa podstawową głośność każdego kanału. Wyreguluj je, aby uzyskać pożądaną wydajność głośności. Gdy poziom głośności staje się zbyt wysoki, dioda LED szczytu będzie migać.

7. PAN

Jest to kontrolka "panoramy" lub kontrola balansu, określająca pozycję sygnału w obrębie obrazu stereo. Podczas pracy w podgrupach można użyć kontrolera pan, aby przypisać sygnał tylko do jednego wyjścia, co daje dodatkową elastyczność w sytuacjach nagraniowych.

8. REGULATOR WYSOKICH TONÓW (TREBLE)

Obróć, aby dostosować wysokie tony o 15dB przy 12KHz.

9. LOW CUT

Naciśnij, aby zniwelować częstotliwości poniżej 100 Hz, zapewniając czystszy dźwięk, który nie powoduje dudnienia w subwooferze.

10. REGULATOR MID

Obróć, aby dostosować średnie tony o 15dB przy 2,5KHz.

11. REGULATOR FREQ

Przekręć, aby ustawić częstotliwość MID w zakresie od 250Hz do 5kHz (częstotliwość MID wynosi 2,5kHz przy ustawieniu gałki w pozycji środkowej/środkowej).

12. REGULATOR NISKICH TONÓW (BASS)

Przekręć, aby dostosować niskie tony o 15dB przy 80Hz.

13. FX/SEND

Obróć, aby dostosować poziom sygnału z kanału do linii pogłosowej. Uwaga: poziom sygnału będzie się różnił przy różnych ustawieniach tłumika kanału. W przypadku korzystania z kanału stereo, sygnały z kanałów L i R zostaną zmiksowane, przed wysłaniem ich do linii pogłosowej.

14. FADER KANAŁOWY

Przesuń, aby dostosować poziom (głośności) sygnału kanału. Użyj tych faderów do regulacji balansu pomiędzy poszczególnymi kanałami.

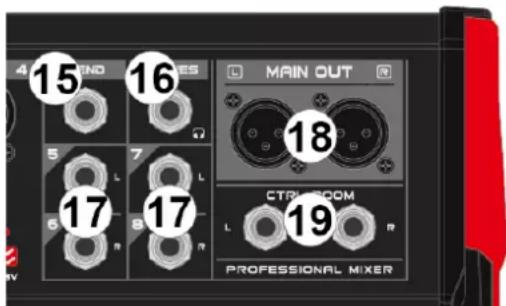

15. GNIAZDO SEND

Gniazdo 6,3 mm do połączenia z wzmacniaczem mocy w celu monitorowania sygnału.

16. GNIAZDO SŁUCHAWKOWE

Gniazdo wyjściowe 6,3 mm do podłączenia słuchawek.

17. WEJŚCIE ŠTEREO

Gniazda 6,3mm do podłączenia urządzeń o poziomie liniowym (np. keyboard elektryczny). W przypadku podłączenia tylko do gniazda L (mono), mikser będzie wysyłał ten sam (mono) sygnał na oba wyjścia L i R.

1 2 3 PRO 20dB +48V 4 5 6 7 8 9 10 11 12 13 14 FX/SEND

4 15 END 16 ES MAIN OUT 5 7 L L CTR ROOM 18 17 17 L R PROFESSIONAL MIXER 2 RV

Gniazda wyjściowe XLR do połączenia z aktywnym głośnikiem lub wzmacniaczem.

19. CTRL ROOM

Wyjście jack 6,3 mm do połączenia z urządzeniami monitorującymi (monitor room).

20. POWER

Naciśnij, aby włączyć/wyłączyć urządzenie.

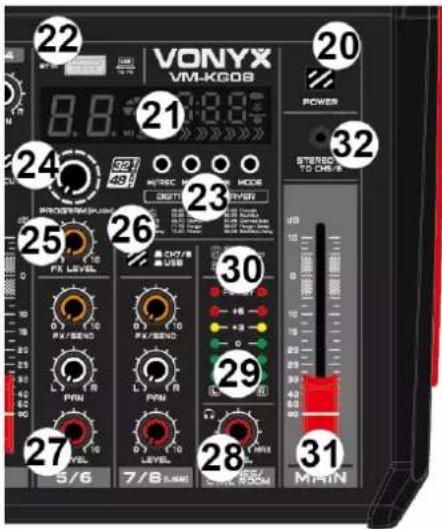

21. DISPLAY

22. PORT USB

Możliwość wykorzystania do wejścia MP3 lub podłączenia do komputera (odtwarzanie i nagrywanie z U-Disk lub oprogramowania komputerowego).

23. ZESPÓŁ PRZYCISKÓW MP3

HI/REC: Podczas odtwarzania z dysku U-Disk/BT streaming/PC, naciśnij ten przycisk, aby odtwarzać lub pauzować. Podczas odtwarzania dysku U-Disk, naciśnij długo ten przycisk, aby rozpocząć nagrywanie, a następnie naciśnij długo ponownie, aby zakończyć nagrywanie i kontynuować odtwarzanie dysku U-Disk.

«/— : Naciśnij, aby odtworzyć poprzedni utwór. Naciśnij i przytrzymaj, aby zmniejszyć poziom głośności.

VONYX VM-KG08 8.8 21:33 20 POWER 32 STEREOS TO 06/16 24 49 MODE 23 25 26 30 29 27 LEVEL LEVEL 7/8 1.480 MIN 5/6 7/8 1.480 MIN 8.500M

+/▶: Naciśnij, aby odtworzyć następny utwór. Naciśnij i przytrzymaj, aby zwiększyć poziom głośności.

MODE : Naciśnij, aby zmienić tryb. Podczas odtwarzania dysku U-Disk, naciśnij i przytrzymaj ten przycisk, aby odtwarzać w pętli. Naciśnij i przytrzymaj ponownie, aby odtwarzać wszystkie w kolejności.

24. PROGRAM

Wybierz jeden z 99 zaprogramowanych efektów obracając tym kontrolerem. Numer wybranego efektu będzie migał na wyświetlaczu, naciśnij kontroler, aby potwierdzić swoją decyzję.

25. FX/LEVEL

Kontrola poziomu sygnału wejściowego efektu.

26. PRZEŁĄCZNIK WEJŚCIA

Po odbiciu w góre, sygnał wejściowy pochodzi z kanału stereo. Po naciśnięciu w dół, sygnał wejściowy pochodzi z USB.

27. REGULATOR POZIOMU GŁOSNOŚCI

Obróć, aby dostosować balans głośności każdego kanału.

28. PHONES/CTRL ROOM

Regulacja głośności wyjść słuchawkowych i ctrl room.

29. WSKAŻNIK POZIOMU

Pokazuje poziom sygnału z głównego wyjścia. Wyreguluj fadery lub regulatory poziomu głośności, aby obniżyć poziom, jeśli wskaźnik świeci się na czerwono.

30. WSKAŻNIK ZASILANIA

Świeci się, gdy zasilanie jest włączone.

31. FADER GŁÓWNY

Przesuń, aby dostosować ogólną głośność głównego sygnału wyjściowego.

32. WEJSCIE STEREO

3,5 mm pomocnicze gniazdo wejściowe stereo, umożliwiające łączność z różnymi zewnętrznymi urządzeniami audio.

BT STREAMING

Naciśnij kilkakrotnie przycisk MODE, aby wybrać tryb BT. Teraz mikser może być znaleziony przez urządzenie mobilne w celu przesyłania strumieniowego. Gdy parowanie się powiedzie, zostanie wyemitowany dźwięk.

OPERACJA NAGRYWANIA PRZEZ USB

Naciśnij kilkakrotnie przycisk MODE, aby wybrać tryb REC. Naciśnij długo przycisk ^HI/REC , aby rozpocząć nagrywanie. Na wyświetlaczu pojawi się czas nagrywania. Podczas nagrywania naciśnij ten przycisk, aby wstrzymać/wznowić nagrywanie. Naciśnij i przytrzymaj, aby zakończyć nagrywanie i odtworzyć nagraną muzykę. Naciśnij przycisk MODE, aby wyjść z trybu REC.

TECHNICAL SPECIFICATION / TECHNISCHE SPECIFICATIE / TECHNISCHE DATEN / ESPECIFICACIONES TÉCNICAS / SPÉCIFICATIONS TECHNIQUES / SPECYFIKACJA TECHNICZNA

	VM-KG06	VM-KG08	VM-KG10
Ref.nr.	172.594	172.596	172.598
Playback options	BT streaming, USB
Input connections	3.5mm Jack, 6.3mm Jack, USB, XLR (3-pin)
Output connections	6.3mm Jack, USB, XLR (3-pin)
Presets	99
DSP resolution	32-bit
Frequency response	20Hz-20KHz
THD	<0,5%
Equalizer	3-Bands
Equalizer: Low	80Hz +15dB
Equalizer: High	12KHz +15dB
Power supply	5V via USB
Dimensions (L x W x H)	275 x 260 x 60mm	275 x 330 x 60mm	275 x 407 x 60mm
Weight (kg)	1,90	2,50	2,90
