BEDIENUNGSANLEITUNG VM-KG06 Vonyx

8. HIGH (TREBLE) REGELAAR

12. LOW (BASS) REGELAAR

26. INGANGSCHAKELAAR

Vielen Dank für den Kauf dieses Vonyx gerat. Nehmen Sie sich einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen, damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll ausnutzen können.

Lesen Sie erst die Anleitung vollständig vor der ersten Inbetriebnahme durch. Befolgen Sie die Anweisung, da sonst jeglicher Garantieanspruch verfällt. Treffen Sie stets alle Sicherheits-vorkehrungen um Feuer und/oder Stromschlag zu vermeiden. Reparaturen dürfen nur von qualifiziertem Fachpersonal ausgeführt werden, um Stromschlag zu vermeiden. Bewahren Sie diese Anleitung für spätere Bezugnahme auf.

• Bewahren Sie die Verpackung auf, um das Gerät im Bedarfsfall sicher transportieren zu können.
• Bevor das Gerät in Betrieb genommen wird, muss es erst von einem Fachmann überprüft werden. Bei der ersten Benutzung kann etwas Geruch auftreten. Das ist normal und verschwindet nach einer Weile
• Das Gerät enthält unter Spannung stehende Teile. Daher NIEMALS das Gehäuse öffnen.
• Keine Metallgegenstände oder Flüssigkeiten ins Gerät dringen lassen. Sie können zu Stromschlag und Defekten führen.
• Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern aufstellen. Nicht auf eine vibrierende Oberfläche stellen. Niemals die Belüftungsschlitze abdecken.
• Das Gerät ist nicht für Dauerbetrieb geeignet.
• Gehen Sie vorsichtig mit dem Netzkabel um und beschädigen Sie es nicht. Eine beschädigte Netzchnur kann zu Stromschlag und Defekten führen.
• Wenn Sie das Gerät vom Netz trennen, immer am Stecker ziehen, niemals an der Schnur.
• Um Feuer und Stromschlag zu vermeiden, das Gerät vor Regen und Feuchtigkeit schützen.
• Den Stecker nie mit nassen Händen in eine Netzsteckdose stecken oder abziehen.
• Wenn sowohl der Stecker und/oder die Netzchnur bzw. der Kabeleintritt ins Gerät beschädigt sind, müssen sie von einem Fachmann repariert werden.
• Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf der Stecker NICHT in eine Steckdose gesteckt werden und das Gerät darf NICHT eingeschaltet werden. Wenden Sie sich in dem Fall an Ihren Fachhändler. Das Gerät darf nicht an einen Dimmer angeschlossen werden.
• Reparaturen dürfen nur von einem Fachmann oder Sachverständigen ausgeführt werden.
• Das Gerät nur an eine geerdete 10-16A Netzsteckdose mit 220-240V AC/50Hz Spannung anschließen.
• Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen. Die Regel gilt: Bei Nichtgebrauch Netzstecker abziehen.
• Wenn das Gerät längere Zeit nicht benutzt wurde, kann sich Kondenswasser gebildet haben. Lassen Sie das Gerät erst auf Zimmertemperatur kommen, bevor Sie es einschalten.

Das Gerät nicht in feuchten Räumen oder im Freien benutzen.

• Um Unfällen in der Öffentlichkeit vorzubeugen, müssen die geltenden Richtlinien beachtet und die Anweisungen/Warnungen befolgt werden.
• Niemals das Gerät kurz hintereinander ein- und ausschalten. Dadurch verkürzt sich die Lebensdauer erheblich.
• Das Gerät außerhalb der Reichweite von Kindern halten. Das Gerät niemals unbeaufsichtigt lassen.
• Die Regler nicht mit Reinigungssprays reinigen. Diese hinterlassen Rückstände, die zu Staub- und Fettansammlungen führen. Bei Störungen immer einen Fachmann um Rat fragen.
• Das Gerät nur mit sauberen Händen bedienen.
• Das Gerät nicht mit Gewalt bedienen.
• Wenn dieses Gerät eine Blei-Säure-Batterie hat, soll dies jede 3 Monate zumindest wieder aufgeladen werden, wenn es nicht für eine längere Zeit nicht benutzt wird, sonst ist es möglich, dass die Batterie dauerhaft beschädigt.
• Nach einem Unfall mit dem Gerät immer erst einen Fachmann um Rat fragen, bevor Sie es wieder einschalten.
• Keine chemischen Reinigungsmittel benutzen, die den Lack beschädigen. Das Gerät nur mit einem trockenen Tuch abwischen.
• Nicht in der Nähe von elektronischen Geräten benutzen, die Brummstörungen verursachen können.
• Bei Reparaturen nur die Original-Ersatzteile verwenden, um starke Schäden und/oder gefährliche Strahlungen zu vermeiden.
• Bevor Sie das Netz- und/oder Anschlusskabel abziehen, erst das Gerät ausschalten. Netz- und Anschlusskabel abziehen, bevor Sie das Gerät umstellen.
• Sorgen Sie dafür, dass das Netzkabel nicht beschädigt werden kann, wenn Menschen darüber laufen. Das Netzkabel vor jedem Einsatz auf Brüche/Schadstellen überprüfen.
• In Deutschland beträgt die Netzspannung 220-240V AC / 50Hz. Wenn Sie das Gerät auf Reisen mitnehmen, prüfen Sie, ob die örtliche Netzspannung den Anforderungen des Geräts entspricht.

Dieses Zeichen weist den Benutzer darauf hin, dass lebensgefährliche Spannungen im Gerät anliegen, die bei Berührung einen Stromschlag verursachen.

Dieses Zeichen lenkt die Aufmerksamkeit des Benutzers auf wichtige Hinweise in der Anleitung hin, die unbedingt eingehalten werden müssen.

HINWEIS: Um einen einwandfreien Betrieb zu gewährleisten, muss die Raumtemperatur zwischen 5° und 35°C. liegen.

Tronios BV Registrierungsnummer : DE51181017 (ElektroG). Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem sammelpunkt für das Recycling abgegeben werden. Hiermit leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Tronios BV Registrierungsnummer : 21003000 (BatterieG). Lithiumbatterien und Akkupacks sollten nur im entladenen Zustand in die Altbatteriesammelgefäße bei Handel und bei öffentlich-rechtlichen Entsorgungsträgern gegeben werden. Bei nicht vollständig entladenen Batterien Vorsorge gegen Kurzschlüss treffen durch Isolieren der Pole mit Klebestreifen. Der Endnutzer ist zur Rückgabe von Altbatterien gesetzlich verpflichtet.

Reparieren Sie das Gerät niemals selbst und nehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch. Der Garantieanspruch verfällt ebenfalls bei Unfällen und Schäden in jeglicher Form, die durch unsachgemäßen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind. Vonyx ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.

AUSPACKEN

Packen Sie das Gerät sofort nach Empfang aus und prüfen Sie den Inhalt. Wenn Teile fehlen oder beschädigt sind, benachrichtigen Sie sofort den Spediteur und bewahren Sie die Verpackung auf. Falls ein Gerät ins Werk zurückgeschickt werden muss, ist es wichtig, dass es in der Originalverpackung versandt wird.

Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät so lange ausgeschaltet, bis es Zimmertemperatur erreicht hat!

NETZANSCHLUSS

Die benötigte Versorgungsspannung steht auf dem Typenschild auf der Rückseite des Geräts. Die angegebenen Stromwerte entsprechen einem Durchschnittswert bei normalem Betrieb. Alle Geräte müssen direkt ans Netz angeschlossen werden und dürfen nicht über Dimmerpacks geschaltet werden. Bevor Sie eine Spannung anlegen, prüfen Sie, ob der Wert der zulässigen Spannung entspricht.

Verbinden Sie immer das Gerät an einem geschützten Schaltkreis (Leistungsschalter oder Sicherung). Stellen Sie sicher, das Gerät ist elektrisch geerdet, um das Risiko eines Stromschlags oder Feuer zu vermeiden.

BEDIENELEMENTE

1. XLR MIKROFON-EINGANG

Verwenden Sie diese Buchse zum Anschluss eines Mikrofons (XLR, symmetrisch).

2. LINE-SIGNALEINGANG

Verwenden Sie diesen Eingang, um ein Mikrofon, ein Musikinstrument oder ein Audiogerät (z. B. einen CD-Player) an das Gerät anzuschließen. Die Buchse unterstützt unsymmetrische 6,3 mm Klinkenstecker.

3. PAD

Drücken Sie diese Taste, um die Eingangsverstärkung Ihres Kanals abzusenken, um zu verhindern, dass laute Eingangsquellen den Vorverstärker übersteuern und zu Clipping führen. Sie können den Schalter einschalten, wenn Sie Verzerrungen hören oder wenn die Peak-LED-Anzeige leuchtet.

4. +48V PHANTOM TASTE/LED

Wenn die Taste zum Einschalten gedrückt wird, leuchtet die LED auf und die XLR-Buchse des monauralen Mikrofoneingangs wird mit DC+48V-Phantomspeisung versorgt. Aktivieren Sie diese Funktion, wenn Sie ein Kondensatormikrofon verwenden, das mit Phantomspeisung versorgt wird.

5. SPITZENWERT-LED-ANZEIGE

Wenn die Lautstärke des Eingangssignals zu hoch ist, blinkt die LED. Drehen Sie in diesem Fall den Gain-Regler gegen den Uhrzeigersinn, um die Lautstärke zu verringern.

6. GAIN

Bestimmt die Grundlautstärke der einzelnen Kanäle. Stellen Sie sie auf die gewünschte Lautstärke ein. Wenn die Lautstärke zu hoch wird, blinkt die Peak-LED-Anzeige.

7. PAN

Dies ist der "Panorama"- oder Balance-Regler, der die Position des Signals innerhalb des Stereobildes bestimmt. Wenn Sie in Subgruppen arbeiten, können Sie mit dem Panoramaregler das Signal nur einem Ausgang zuweisen, was Ihnen in Aufnahmesituationen zusätzliche Flexibilität bietet.

8. HIGH (TREBLE) REGLER

Drehen, um die Höhen um 15dB bei 12KHz einzustellen.

9. LOW CUT

Drücken Sie diese Taste, um Frequenzen unter 100 Hz abzusenken, damit Sie einen reineren Klang erhalten, der kein Rumpeln im Subwoofer verursacht.

10. MID REGLER

Drehen, um den Mitteltonbereich um 15dB bei 2,5KHz einzustellen.

11. FREQ REGLER

Drehen Sie den Regler, um die MID-Frequenz von 250Hz bis 5kHz einzustellen (die MID-Frequenz beträgt 2,5kHz, wenn der Regler in der mittleren Position steht).

12. LOW (BASS) REGLER

Drehen, um den Bass um 15 dB bei 80 Hz einzustellen.

13. FX/SEND

Drehen Sie hier, um den Signalpegel vom Kanal zur Hallleitung (Reverb) einzustellen. Beachten Sie, dass der Signalpegel

bei unterschiedlichen Einstellungen des Kanalabschwächers variiert. Bei Verwendung des Stereokanals werden die Signale von den Kanälen L und R gemischt, bevor sie an die Reverb-Leitung gesendet werden.

14. KANAL-FADER

Verschieben, um den (Lautstärke-)Pegel des Kanalsignals einzustellen. Verwenden Sie diese Fader, um die Balance zwischen den verschiedenen Kanälen zu steuern.

15. SEND JACK

6.3-mm-Klinkenbuchse für den Anschluss an einen Leistungsverstärker zur Überwachung des Signals.

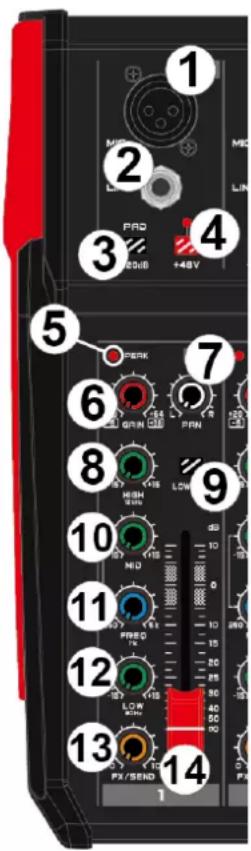

1 2 3 4 5 6 7 8 9 10 11 12 13 14 PXD 20dB +48V PERK GRAN HIGH VDS LOW VDS MID FRED 1% LOW VDS PX/SEND

15 END 16 5 7 6 8 9 17 17 MAIN OUT CTRLROOM L R 19 PROFESSIONAL MIXER

16. KOPFHÖRER JACK

6.3 mm Ausgang für Kopfhöreranschluss.

17. STEREO EINGANG

6.3-mm-Klinkenbuchsen für den Anschluss an Geräte mit Line-Pegel (z. B. elektrisches Keyboard). Wenn nur die L-Buchse (Mono) angeschlossen ist, sendet das Mischpult das gleiche (Mono-)Signal an die L- und R-Ausgänge.

18. MAIN AUSGANG

XLR-Ausgänge zum Anschluss an einen Aktivlautsprecher oder Verstärker.

19. CTRL ROOM

6.3-mm-Klinkenausgang für den Anschluss an Monitorgeräte (Kontrollraum).

20. POWER

Drücken, um das Gerät EIN/AUS zu schalten.

21. ANZEIGE

22. USB EINGANG

Verwendbar als MP3-Eingang oder zum Anschluss an einen Computer (Wiedergabe und Aufnahme mit U-Disk oder Computersoftware).

23. MP3-TASTENSAMMLUNG

HI/REC: Bei der Wiedergabe von U-Disk/BT-Streaming/PC drücken Sie zum Abspielen oder Anhalten. Halten Sie bei der Wiedergabe der U-Disk die Taste gedrückt, um die Aufnahme zu starten, und halten Sie sie erneut gedrückt, um die Aufnahme zu stoppen und die U-Disk-Wiedergabe fortzusetzen.

- : Drücken Sie diese Taste, um den vorherigen Titel abzuspielen. Zum Verringern der Lautstärke drücken und halten.

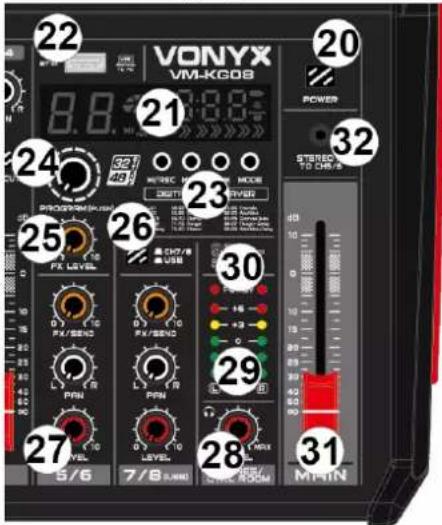

VONYX VM-KG08 22 8.8 21:00:00 20 POWER 32 32 24 32 26 23 25 26 30 29 27 28 31 5/6 7/8 (L/W) MINTN

+/▶: Drücken Sie diese Taste, um den nächsten Titel abzuspielen. Zum Erhöhen der Lautstärke drücken und halten.

MODE : Drücken Sie, um den Modus zu wechseln. Halten Sie die Taste während der U-Disc-Wiedergabe gedrückt, um eine Schleifenwiedergabe (loop) zu starten. Halten Sie die Taste erneut gedrückt, um der Reihe nach abzuspielen.

24. PROGRAM

Wählen Sie durch Drehen dieses Reglers aus 99 voreingestellten Effekten aus. Die gewählte Effektnummer blinkt auf dem Display, drücken Sie die Steuertaste, um Ihre Eingabe zu bestätigen.

25. FX/LEVEL

Steuerung des Effekt-Eingangssignals.

26. EINGANGSSCHALTER

Wenn die Taste nicht gedrückt ist, kommt das Eingangssignal vom Stereokanal. Wenn diese Taste gedrückt wird, wird das Eingangssignal vom USB-Kanal ausgegeben.

27. LAUTSTÄRKEREGLER

Drehen, um die Lautstärkebalance der einzelnen Kanäle einzustellen.

28. PHONES/CTRL ROOM

Einstellen der Lautstärke der Kopfhörer und der Ctrl-Raumausgänge.

29. PEGELANZEIGE

Zeigt den Signalpegel des Hauptausgangs an. Stellen Sie die Fader oder Lautstärkeregler ein, um den Pegel zu verringern, wenn die Anzeige rot leuchtet.

30. STROMANZEIGE

Leuchtet auf, wenn der Strom eingeschaltet ist.

31. HAUPT-FADER

Schieberegler zur Einstellung der Gesamtlautstärke des Hauptausgangssignals.

32. STEREO-EINGANG

3,5-mm-Stereo-Aux-Eingangsbuchse für den Anschluss einer Vielzahl externer Audiogeräte.

BT STREAMING

Drücken Sie wiederholt die MODE-Taste, um den BT-Modus auszuwählen. Nun kann das Mischpult vom mobilen Gerät zum Zweck des Streamings gefunden werden. Wenn die Kopplung erfolgreich ist, ertönt ein Ton.

USB AUFNAHME

Drücken Sie wiederholt die MODE-Taste, um den Aufnahmemodus zu wählen. Halten Sie die Taste gedrückt, um die Aufnahme zu starten. Auf dem Display wird die Aufnahmezeit angezeigt. Während der Aufnahme drücken, um die Aufnahme zu unterbrechen/fortzusetzen. Halten Sie die Taste gedrückt, um die Aufnahme zu beenden und die aufgenommene Musik wiederzugeben. Drücken Sie die MODE-Taste, um den REC-Modus zu verlassen.
