AM8A - Mezclador Vonyx - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas analógica de 8 canales
Marca	Vonyx
Modelo	AM8A
Alimentación	220-240 V~, 50 Hz
Consumo	Aproximadamente 30 W
Dimensiones (aprox.)	350 x 300 x 100 mm
Peso (aprox.)	3,5 kg
Número de canales	8 canales
Entradas de micrófono	8 × XLR con alimentación fantasma +48 V
Entradas de línea	8 × jack de 6,35 mm balanceados
Entradas adicionales	USB, SD, Bluetooth (streaming)
Salidas principales	Izquierda / Derecha (XLR o jack)
Salidas para altavoces	2 × jack de 6,35 mm (L/R)
Salida de auriculares	Jack de 6,35 mm
Salida de grabación	Toma Record (tipo RCA o jack)
Bucle de efectos	Envío / Retorno (EFX)
Ecualizador por canal	3 bandas: HI (agudos) y LOW (graves)
Ecualizador gráfico	Estéreo 2 × 5 bandas
Efectos internos	DSP con Eco y control de Repetición
Funciones de monitoreo	PFL, LED de pico, Medidor VU
Faders	8 faders de canal + 2 faders master (L/R)
Mantenimiento	Paño seco, no usar productos químicos
Reparabilidad	Solo por un técnico cualificado
Seguridad	Fusible 10-16 A, conexión a tierra, no abrir

Preguntas frecuentes - AM8A Vonyx

¿Cómo conectar un micrófono a la mesa de mezclas?

Conecte el micrófono a una entrada XLR (toma MIC). Use un cable XLR balanceado. Si usa un micrófono de condensador, active la alimentación fantasma +48V mediante el interruptor PHANTOM en el panel posterior. Ajuste la GANANCIA del canal para un nivel óptimo.

¿Cómo usar la función Bluetooth?

Presione una vez el botón USB/SD para mostrar 'BT' en la pantalla. La mesa de mezclas se vuelve visible para dispositivos móviles. Active el Bluetooth en su teléfono o tableta y busque 'Vonyx AM8A' (o el nombre mostrado). Conéctese. El volumen se ajusta con el botón VOLUMEN MP3/AUX.

¿Cómo ajustar el efecto de eco?

Use el botón REPETICIÓN para ajustar la frecuencia de repetición del eco. Ajuste el NIVEL DE EFECTO para el volumen del efecto. Presione DSP para seleccionar el tipo de efecto (original, multi, etc.). El control EFF en cada canal determina la cantidad de efecto aplicada a ese canal.

¿Qué es la alimentación fantasma y cuándo usarla?

La alimentación fantasma (Phantom Power) envía un voltaje de +48V a través de los cables XLR para alimentar los micrófonos de condensador. Active el interruptor PHANTOM solo si usa este tipo de micrófono. No lo active con micrófonos dinámicos, no los daña pero es innecesario.

¿Cómo grabar una sesión?

Use la toma RECORD ubicada en la parte posterior para conectar un dispositivo de grabación (grabadora, computadora). Conecte un cable RCA o jack según su dispositivo. El nivel de salida es el del Main Mix.

¿Cómo conectar altavoces pasivos?

Conecte los altavoces a las salidas SPEAKER OUTPUT (tomas jack de 6,35 mm) marcadas LEFT y RIGHT. Asegúrese de que la impedancia de los altavoces sea compatible con el amplificador integrado (consulte el manual). Use cables de altavoz adecuados.

¿Qué hacer si el sonido está saturado o distorsionado?

Verifique el ajuste de GANANCIA de cada canal: disminúyalo si el indicador PEAK se enciende. Reduzca el volumen en los faders de canal o los faders Master. Asegúrese de que el ecualizador no aumente demasiado ciertas frecuencias. Evite saturar la entrada de línea.

¿Cómo limpiar la mesa de mezclas?

Desconecte el aparato de la red. Use un paño seco y suave para limpiar la superficie. Nunca use productos químicos, aerosoles o líquidos, ya que pueden dañar los controles y los circuitos.

¿Qué significa el indicador PEAK en un canal?

El indicador PEAK indica que el nivel de la señal de entrada es demasiado alto y puede saturarse. Si el LED se enciende, reduzca la GANANCIA del canal correspondiente para evitar distorsión.

¿Qué hacer en caso de zumbido o ruido parásito?

Verifique que todos los cables estén conectados correctamente y en buen estado. Asegúrese de que la mesa esté conectada a tierra. Aleje los cables de audio de los cables de alimentación. Use cables balanceados para largas distancias. Apague los dispositivos innecesarios cercanos.

MANUAL DE USUARIO AM8A Vonyx

Felicitaciones a la compra de este producto Vonyx. Por favor lea atentamente este manual antes de usar el aparato para disfrutar al completo de sus prestaciones.

Seguir las instrucciones le permite no invalidar la garantía. Tome todas las precauciones para evitar que se produzca fuego o una descarga eléctrica. Las reparaciones solo deben llevarse a cabo por técnicos cualificados para evitar descargas eléctricas. Guarde el manual para futuras consultas.

Antes de usar el aparato, por favor pida consejo a un profesional. Cuando el aparato se enciende por primera vez, suele sentirse cierto olor. Esto es normal y desaparece al poco tiempo.

• Este aparato contiene piezas que llevan voltaje. Por lo tanto NO abra la carcasa.
• No coloque objetos metálicos o vierta líquidos dentro del aparato Podría producir descargas eléctricas y fallos en el funcionamiento.
• No coloque el aparato cerca de fuentes de calor tipo radiadores, etc. No coloque el aparato en superficies vibratorias. No tape los agujeros de ventilación.
• Este aparato no está preparado para un uso continuado.
• Tenga cuidado con el cable de alimentación y no lo dañe. Un daño o defecto en el cable de alimentación puede producir una descarga eléctrica o fallo en el funcionamiento.
• Cuando desconecte el aparato de la toma de corriente, siempre tire de la clavija, nunca del cable.
• No enchufe o desenchufe el aparato con las manos mojadas.
• Si la clavija y/o el cable de alimentación están dañados, necesitan reemplazarse por un técnico cualificado.
• Si el aparato está dañado de modo que puedan verse sus partes internas, NO conecte el aparato a la toma de corriente y NO lo encienda. Contacte con su distribuidor. NO conecte el aparato a un reostato o dimmer.
• Para evitar un fuego o peligro de descarga, no exponga el aparato a la lluvia y a la humedad.
• Todas las reparaciones deben llevarse a cabo exclusivamente por técnicos cualificados.
• Conecte el aparato a una toma de corriente con toma de tierra (220-240Vca/50Hz) protegida por un fusible de 10-16A.
• Durante una tormenta o si el aparato no va a usarse durante un periodo largo de tiempo, desconéctelo de la toma de corriente. La regla es: Desconéctelo si no lo va a usar.

• Si el aparato no se ha usado en mucho tiempo puede producirse condensación. Deje el aparato a temperatura ambiente antes de encenderlo. Nunca utilice el aparato en ambientes húmedos o en el exterior.

• Para prevenir accidentes en las empresas, debe seguir las directrices aplicables y seguir las instrucciones.

• No lo apague y encienda repetidamente. Esto acorta su tiempo de vida.
• Mantenga el aparato fuera del alcance de los niños. No deje el aparato sin vigilancia.
• No utilice sprays limpiadores para limpiar los interruptores. Los residuos de estos sprays producen depósitos de polvo y grasa. En caso de mal funcionamiento, siempre consulte a un profesional.
• No fuerce los controles.
• Si el aparato se ha caído, siempre haga que lo verifique un técnico cualificado antes de encenderlo otra vez.
• NO utilice productos químicos para limpiar el aparato. Dañan el barniz. Tan solo límpielo con un trapo seco.
• Manténgalo lejos de equipos electrónicos ya que pueden producir interferencias.
• Si este producto incorpora una batería recargable con base ácida, por favor recarge batería cada 3 meses si no va a usar la unidad por un tiempo prolongado. En caso contrario la batería podría dañarse.
• Solo utilice recambios originales para las reparaciones, de otro modo pueden producirse daños serios y/o radiaciones peligrosas.
• Apague el aparato antes de desconectarlo de la toma de corriente y/o de otros equipos. Desconecte todos los cables y conexiones antes de mover el aparato.
• Asegúrese de que el cable de alimentación no puede dañarse cuando la gente lo pise. Compruebe el cable de alimentación antes de cada uso por si hay daños o defectos.
• El voltaje de funcionamiento es 220-240Vca/50Hz. Compruebe que la toma de corriente coincide. Si tiene que viajar, asegúrese de que el voltaje del país es el adecuado para este aparato.
• Guarde el embalaje original para poder transportar el aparato en condiciones seguras.

Esta señal advierte al usuario de la presencia de alto voltaje en el interior de la carcasa y que es de la suficiente magnitud como para producir una descarga eléctrica.

Esta señal advierte al usuario de que el manual contiene instrucciones importantes que han de leerse y seguirse al pie de la letra.

NOTA: Para asegurarse de que el aparato funcione correctamente, debe usarse en ambientes a una temperatura de entre 5°C/41°F y 35°C/95°F.

Los productos electrónicos no pueden tirarse a la basura normal. Por favor lleve este producto a un centro de reciclaje. Pregunte a la autoridad local en caso de duda. Las especificaciones son generales. Los valores actuales pueden variar de una unidad a otra. Las especificaciones pueden variar sin previo aviso.

Nunca intente reparar usted mismo este equipo. Esta manipulación anulará la garantía. No realice cambios en la unidad. Esta manipulación anulará la garantía. Esta garantía no es aplicable en caso de accidente o daños ocasionados por uso indebido del aparato o mal uso del mismo. Vonyx no se hace responsable de daños personales causados por el no seguimiento de las normas e instrucciones de este manual. Esto es aplicable también a los daños de cualquier tipo.

INSTRUCCIONES DE DESEMBALAJE

ATENCIÓN! Inmediatamente después de recibir un dispositivo, desempaque cuidadosamente la caja de cartón, compruebe el contenido para asegurarse de que todas las partes están presentes, y se han recibido en buenas condiciones. Notifique inmediatamente al transportista y conserve el material de embalaje para la inspección por si aparecen daños causados por el transporte o el propio envase muestra signos de mal manejo. Guarde el paquete y todos los materiales de embalaje. En el caso de que deba ser devuelto a la fábrica, es importante que el aparato sea devuelto en la caja de la fábrica y embalaje originales. Si el aparato ha estado expuesto a grandes cambios de temperatura (tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el dispositivo apagado hasta que se haya alcanzado la temperatura ambiente..

FUENTE DE ALIMENTACIÓN

En la etiqueta de la parte trasera del controlador se indica el tipo de fuente de alimentación que debe ser conectado. Compruebe que la tensión de red corresponda a esto, todos los otros voltajes a la especificada, puede causar efectos irreparable. El producto también debe estar conectado directamente a la red para ser utilizado. No en ninguna fuente de alimentación o dimmer ajustable.

Conecte siempre el producto a un circuito protegido (disyuntor o fusible). Asegúrese de que el producto tiene una toma de tierra adecuada para evitar el riesgo de electrocución o incendio.

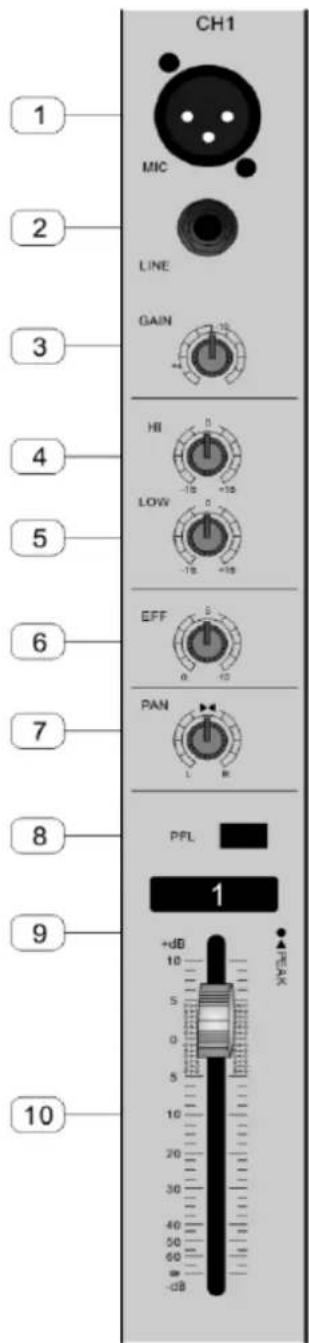

ELEMENTOS DE CONTROL

1. ENTRADA BALANCEADA MICRÓFONO

Ajusta el nivel de la señal de entrada.

4. HI EQ

Ajuste el tono agudo de cada canal.

5. LOW EQ

Ajuste el tono grave de cada canal.

6. EFFECT

Use este control para establecer el nivel de efecto que desea alcanzar. El control EFF ajusta la señal de entrada para darle el efecto deseado.

7. PAN

El control PAN determina la posición de la señal del canal dentro de la imagen estéreo. Al trabajar con subgrupos, puede usar el control PAN para asignar la señal a una sola salida, lo que le brinda flexibilidad adicional en situaciones de grabación.

8. PFL

La función PFL (Pre-Fader Listen) permite al usuario escuchar el nivel antes del control del fader. Se utiliza para la monitorización de auriculares de cada canal, independientemente de la mezcla principal.

9. PEAK

Este led indica el nivel de la señal de entrada (independientemente de la salida) cuando se ajusta el volumen de GANANCIA (3).

10. CANAL FADER

Ajusta el nivel de la señal del canal. Utilice estos deslizadores para ajustar el equilibrio entre los distintos canales.

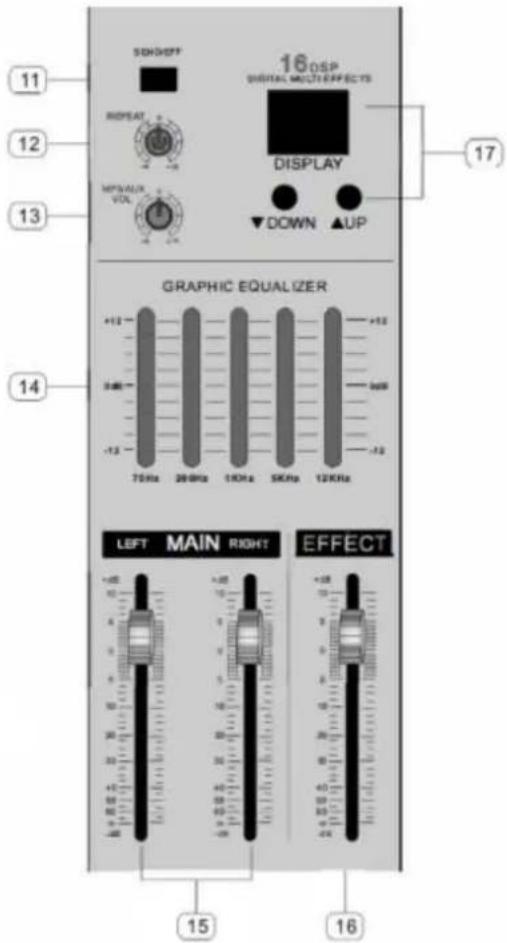

11. SEND / EFFECT

Presione el botón para enviar señal de efecto a los canales.

12. REPEAT

Esto se usa para ajustar la frecuencia de repetición de eco. Demasiada repetición de eco puede causar un aullido, por favor ajuste la frecuencia adecuadamente.

13. MP3/AUX VOL

Control de volúmen para entrada AUX, MP3 via USB o SD.

14. STEREO GRAPHIC EQUALIZER

Ecualizador de 2X5 bandas para el control de tono sobre cada frecuencia, y para un sonido de alta calidad por control de tono final.

15. FADER SALIDA PRINCIPAL (LEFT/RIGHT)

Este es un fader master para el ajuste del volúmen de la salida izquierda / derecha.

16. NIVEL EFFECTO

Utilizando este control, puede ajustar el nivel de señal de la repetición de eco y el efecto externo.

17. DSP

Presione el botón para seleccionar un efecto.

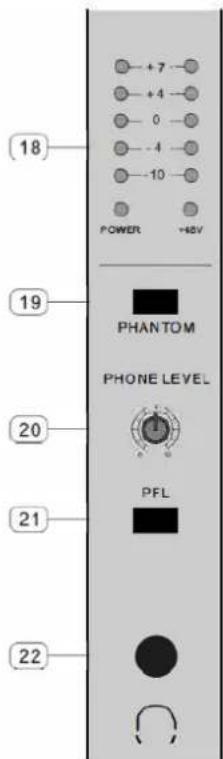

18. INDICADOR NIVEL SALIDAS

Muestra la señal de salida.

19. INTERRUPTOR PHANTOM POWER

Este interruptor activa y desactiva la alimentación phantom. Cuando el interruptor está encendido, el mezclador suministra alimentación phantom de +48 V a todos los canales que tienen tomas de entrada XLR. Active este interruptor cuando utilice uno o más micrófonos de condensador con alimentación fantasma.

20. NIVEL AURICULARES

Control de volúmen para la señal de auriculares.

21. PFL

Con el interruptor PFL, puede enrutar un canal de entrada a la sección de auriculares.

22. ENTRADA JACK PARA AURICULARES

Jack de entrada de 6,3 mm (1/4") para conectar auriculares.

23. RECORD PIN JACK

Esta toma se puede conectar a la fuente de audio de grabación cuando se graba la entrada mixta, señal de CD.

24. EFX SEND RETURN

Esta conexión se puede usar para conectar todo tipo de efectos externos.

25. MAIN OUT (LEFT / RIGHT)

Salida de audio con la señal maestra para amplificadores, monitores activos, etc..

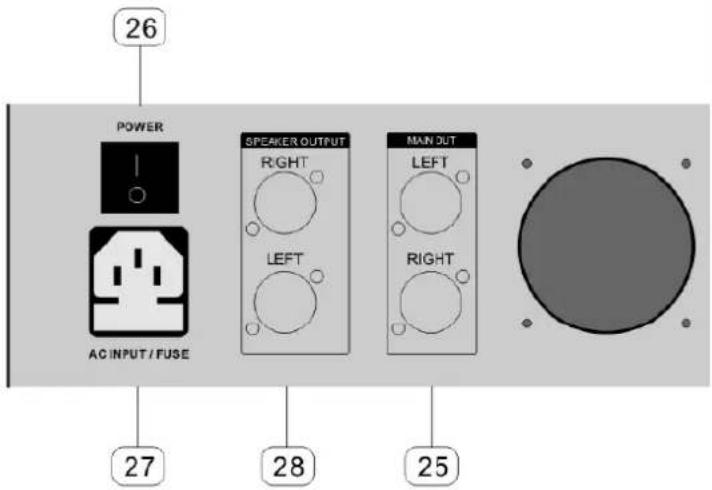

26. INTERRUPTOR POWER

Interruptor de corriente general, el led indica que está encendido.

27. CONECTOR POWER AC

Entrada para cable de alimentación.

28. SPEAKER OUTPUT LEFT, RIGHT

Estos 6.3 jacks se utilizan para conectar altavoces.

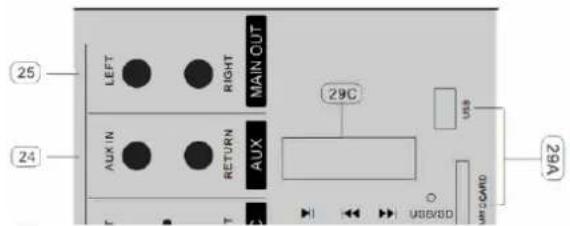

29. A.Ranura USB o SD

B: control USB o SD con Play / Pausa; Anterior y Siguiente y modo de intercambio entre BT, USB o SD. Pulse una vez para mostrar "BT", ahora el mezclador puede ser encontrado por el dispositivo móvil para la transmisión.

C: pantalla que muestra el tiempo de reproducción y el número de canción que se reproduce, etc.....

BT STREAMING (TRANSMISIÓN)

Pulse el botón USB/SD una vez para mostrar "BT" en la pantalla. Ahora el mezclador puede ser encontrado por el dispositivo móvil para la transmisión.
