AM8A - Table de mixage Vonyx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage analogique 8 canaux
Marque	Vonyx
Modèle	AM8A
Alimentation	220-240 V~, 50 Hz
Consommation	Environ 30 W
Dimensions (approx)	350 x 300 x 100 mm
Poids (approx)	3,5 kg
Nombre de canaux	8 canaux
Entrées micro	8 × XLR avec alimentation fantôme +48 V
Entrées ligne	8 × jack 6,35 mm symétriques
Entrées supplémentaires	USB, SD, Bluetooth (streaming)
Sorties principales	Left / Right (XLR ou jack)
Sorties enceintes	2 × jack 6,35 mm (L/R)
Sortie casque	Jack 6,35 mm
Sortie enregistrement	Prise Record (type RCA ou jack)
Boucle d'effets	Send / Return (EFX)
Égaliseur par canal	3 bandes : HI (aigus) et LOW (graves)
Égaliseur graphique	Stéréo 2 × 5 bandes
Effets internes	DSP avec Echo et contrôle Repeat
Fonctions de monitoring	PFL, Peak LED, VU-mètre
Faders	8 faders de canal + 2 faders master (L/R)
Entretien	Chiffon sec, pas de produits chimiques
Réparabilité	Uniquement par un technicien qualifié
Sécurité	Fusible 10-16 A, mise à la terre, ne pas ouvrir

FOIRE AUX QUESTIONS - AM8A Vonyx

Comment brancher un microphone sur la table de mixage ?

Branchez le microphone sur une entrée XLR (prise MIC). Utilisez un câble XLR équilibré. Si vous utilisez un microphone à condensateur, activez l'alimentation fantôme +48V via l'interrupteur PHANTOM sur le panneau arrière. Réglez le GAIN du canal pour un niveau optimal.

Comment utiliser la fonction Bluetooth ?

Appuyez une fois sur le bouton USB/SD pour afficher 'BT' à l'écran. La table de mixage devient visible pour les appareils mobiles. Activez le Bluetooth sur votre smartphone ou tablette et recherchez 'Vonyx AM8A' (ou le nom affiché). Connectez-vous. Le volume se règle avec le bouton VOLUME MP3/AUX.

Comment régler l'effet d'écho ?

Utilisez le bouton REPETITION pour ajuster la fréquence de répétition de l'écho. Réglez le NIVEAU EFFET pour le volume de l'effet. Appuyez sur DSP pour sélectionner le type d'effet (original, multi, etc.). Le contrôle EFF sur chaque canal détermine la quantité d'effet appliquée à ce canal.

Qu'est-ce que l'alimentation fantôme et quand l'utiliser ?

L'alimentation fantôme (Phantom Power) envoie une tension de +48V sur les câbles XLR pour alimenter les microphones à condensateur. Activez l'interrupteur PHANTOM uniquement si vous utilisez ce type de micro. Ne l'activez pas avec des micros dynamiques, cela ne les endommage pas mais est inutile.

Comment enregistrer une session ?

Utilisez la prise RECORD située à l'arrière pour relier un appareil d'enregistrement (enregistreur, ordinateur). Branchez un câble RCA ou jack selon votre appareil. Le niveau de sortie est celui du Main Mix.

Comment connecter des enceintes passives ?

Branchez les enceintes sur les sorties SPEAKER OUTPUT (prises jack 6,35 mm) marquées LEFT et RIGHT. Assurez-vous que l'impédance des enceintes est compatible avec l'amplificateur intégré (vérifiez la notice). Utilisez des câbles enceinte adaptés.

Que faire si le son est saturé ou distordu ?

Vérifiez le réglage GAIN de chaque canal : diminuez-le si le voyant PEAK s'allume. Réduisez le volume sur les faders de canal ou les faders Master. Assurez-vous que l'égaliseur n'augmente pas trop certaines fréquences. Évitez de saturer l'entrée ligne.

Comment nettoyer la table de mixage ?

Débranchez l'appareil du secteur. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de produits chimiques, d'aérosols ou de liquides, car ils peuvent endommager les commandes et les circuits.

Que signifie le voyant PEAK sur un canal ?

Le voyant PEAK indique que le niveau du signal d'entrée est trop élevé et risque de saturer. Si la LED s'allume, réduisez le GAIN du canal concerné pour éviter la distorsion.

Que faire en cas de ronflement ou bruit parasite ?

Vérifiez que tous les câbles sont correctement branchés et en bon état. Assurez-vous que la table est reliée à la terre. Éloignez les câbles audio des câbles d'alimentation. Utilisez des câbles symétriques pour les longues distances. Éteignez les appareils inutiles à proximité.

MODE D'EMPLOI AM8A Vonyx

Nous vous remercions d'avoir acheté un produit Vonyx. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant toute utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

• Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.
• Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements..
• Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.
• L'appareil n'est pas conçu pour une utilisation en continu.
• Faites attention au cordon secteur, il ne doit pas être endommagé.
• Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.
• Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.
• Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.
• Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.
• Seul un technicien habilité et spécialisé peut effectuer les réparations
• Branchez l'appareil à une prise secteur 220-240 Vac/50 Hz avec terre, avec un fusible 10-16 A.
• Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.
• En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

• Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

• N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

• Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.
• N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.
• Ne forcez pas les réglages.
• L'appareil contient un haut-parleur pouvant engendrer des champs magnétiques. Tenez cet appareil à 60 cm au moins d'un téléviseur ou ordinateur.
• Si le produit comprend un accumulateur intégré plombacide, rechargez l'accumulateur tous les 3 mois en cas de non utilisation prolongée de l'appareil. Sinon, l'accumulateur pourrait être endommagé de manière permanente.
• Si l'accumulateur est endommagé, remplacez-le par un accumulateur de même type et déposez l'ancien accumulateur dans un container de recyclage adapté.
• Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.
• Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.
• Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.
• Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.
• Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.
• Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.
• La tension d'alimentation est de 220-240Vac/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.
• Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorisés ou à votre revendeur. Données techniques réservées. Les valeurs actuelles peuvent varier d'un produit à l'autre. Tout droit de modification réservé sans notification préalable.

N'essayez pas de réparer l'appareil vous-même. Vous perdriez tout droit à la garantie. Ne faites aucune modification sur l'appareil. Vous perdriez tout droit à la garantie La garantie deviendrait également caduque en cas d'accidents ou dommages causes par une utilisation inappropriée de l'appareil ou un non respect des consignes présentes dans cette notice. Vonyx ne pourrait être tenu responsable en cas de dommages matériels ou corporels causés par un non respect des consignes de sécurité et avertissements. Cela est également valable pour tous les dommages quelle que soit la forme.

DEBALLAGE

ATTENTION ! Immédiatement après réception, vérifiez le contenu du carton et assurez-vous que tous les éléments sont bien présents et en bon état. Si besoin, faites les réserves nécessaires si le matériel ou les cartons sont endommagés. SI l'appareil doit être retourné, faites-le dans l'emballage d'origine.

Si l'appareil a été exposé à des fluctuations importantes de températures (par exemple après le transport), ne l'allumez pas immédiatement. De la condensation peut survenir. Laissez l'appareil éteint le temps qu'il atteigne la température ambiante.

ALIMENTATION

Vous trouvez sur l'étiquette à l'arrière de l'appareil, le type d'alimentation à utiliser. Vérifiez que la tension d'alimentation corresponde à celle mentionnée. Toute autre alimentation peut endommager l'appareil. Reliez l'appareil au secteur, il est prêt à être utilisé. En aucun cas, vous ne devez utiliser de dimmer ou d'alimentation réglable.

Connectez toujours l'appareil à un circuit protégé (disjoncteur ou fusible). Assurezvous que l'appareil soit correctement relié à la terre afin d'éviter tout risque d'électrocution ou d'incendie

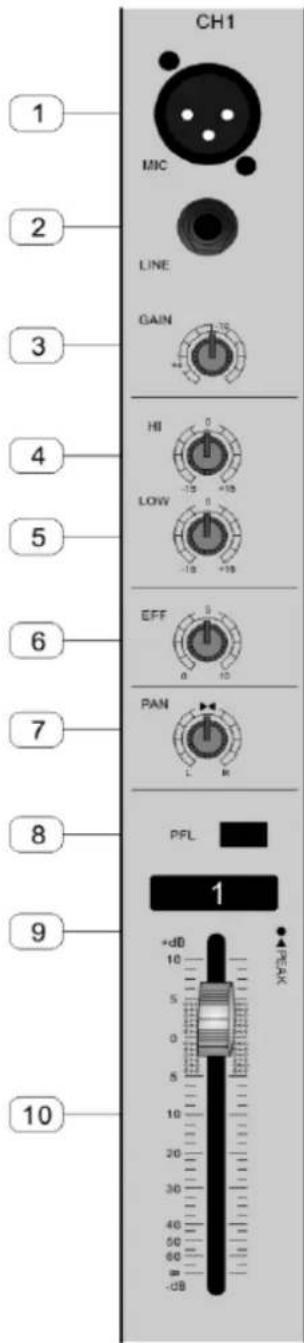

Prise d'entrée XLR symétrique.

2. ENTREE LIGNE

Prise jack 6,35 symétrique. Vous pouvez relier soit des prises symétriques soit des prises asymétriques.

3. GAIN

Réglage du niveau du signal d'entrée.

4. HI EQ

Réglage de la tonalité des aigus de chaque canal.

5. LOW EQ

Réglage de la tonalité des graves de chaque canal.

6. EFFET

Utilisez ce réglage pour régler le niveau d'effet que vous souhaitez. Le contrôle EFF règle le signal d'entrée pour obtenir l'effet voulu.

7. PAN

Le réglage PAN définit la position du signal du canal dans l'image stéréo. En travaillant avec des sous groups vous pouvez utiliser le réglage PAN pour assigner le signal à une seul sortie, ce qui vous donne une flexibilité supplémentaire lors d'enregistrements.

8. PFL

La fonction PFL (Pre-Fader Listen – pré-écoute) permet à l'utilisateur d'écouter le morceau avant le réglage du fader. Pour un monitoring par casque de chaque canal, sans tenir compte du Main Mix.

9. PEAK

LED indiquant le niveau du signal d'entrée lorsque le volume GAIN est réglé.

10. FADER CANAL

Pour régler le niveau du signal du canal. Utilisez les faders pour régler la balance entre les différents canaux.

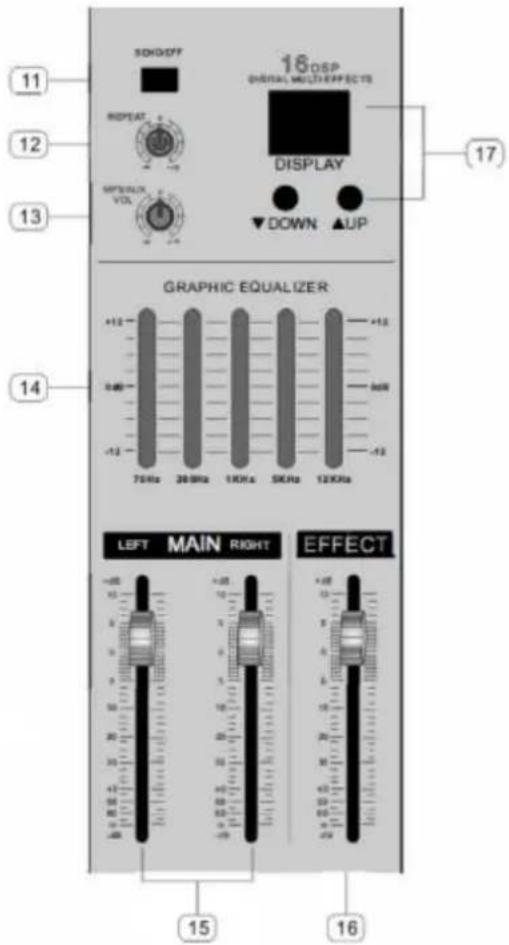

11. SEND / EFFECT

Appuyez sur la touché pour envoyer le signal d'effet vers les canaux.

12. REPETITION

Pour ajuster la fréquence de la répétition de l'écho. Veillez à régler avec attention la fréquence car trop de répétition d'écho peut engendrer un sifflement.

13. VOLUME MP3/AUX

Réglage de volume pour l'entrée AUX, MP3 via USB ou SD.

14. GALISEUR GRAPHIQUE STEREO

Egaliseur 2 x 5 bandes pour régler la tonalité afin d'obtenir une qualité sonore élevée.

15. FADERS SORTIE MAIN (GAUCHE / DROIT)

Faders Master pour le réglage de volume de la sortie gauche / droite.

16. NIVEAU EFFET

Pour régler le niveau de signal de la répétition d'écho et de l'effet externe.

17. DSP

Appuyez pour sélectionner un effet.

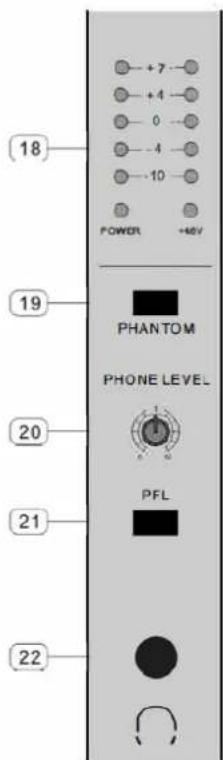

18. VU-METRE NIVEUA DE SORTIE

Affiche le signal de sortie.

19. INTERUPTEUR ALIMENTATION FANTOME

Interrupteur alimentation fantôme. Lorsque l'interrupteur est sur ON, l'appareil délivre une alimentation fantôme de +48 V à tous les canaux ayant des prises d'entrée XLR. Activez l'alimentation fantôme si vous utilisez un ou plusieurs microphones à condensateur avec alimentation fantôme.

20. NIVEAU CASQUE

Réglage de volume pour le niveau de signal du casque.

21. PFL

Avec l'interrupteur PFL, vous pouvez router un canal d'entre vers la section casque.

22. PRISE CASQUE

Prise jack 6,35 (1/4") pour brancher un casque.

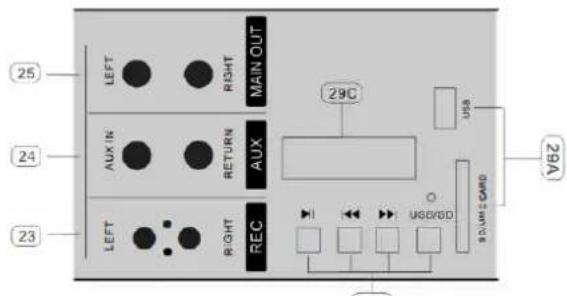

23. PRISE RECORD

Prise à relier à la source audio d'enregistrement lorsque vous enregistrer l'entrée mixée ou le signal CD.

24. EFX SEND RETURN

Prise de branchement pour tous les types d'effets externes.

25. PRISE SORTIE (GAUCHE / DROITE)

Pour brancher des sources audio avec le signal Master pour des amplificateurs, enceintes actives ...

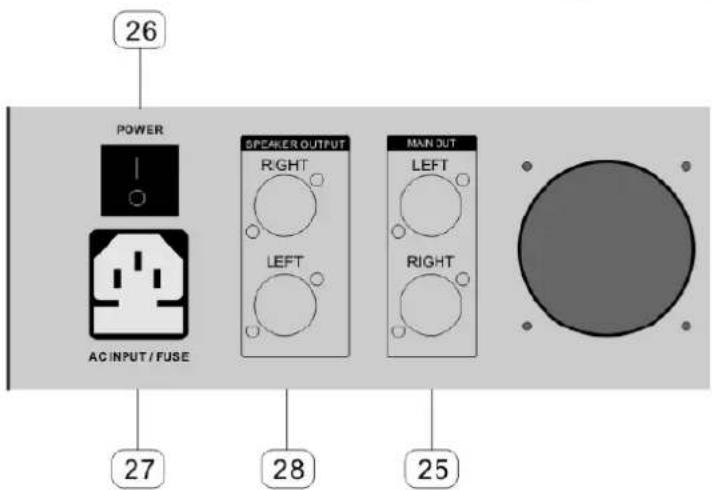

26. INTERRUPTEUR POWER

Interrupteur repéré (1). La LED Power brille lorsque l'appareil est allumé.

27. PRISE POWER

Prise d'alimentation secteur.

28. PRISES HP DROIT / GAUCHE

Prise jack 6,35 pour relier des enceintes.

29. A :USB ou insert SD

B : USB ou réglage SD avec Start / Pause ; Précédent et Suivant et mode de commutation entre USB, SD ou BT. Appuyez une fois sur le bouton USB/SD pour afficher "BT" à l'écran. Le mélangeur peut maintenant être trouvé par un appareil mobile pour la diffusion en continu.

C : affichage indiquant la durée de lecture, le numéro de la chanson ...

BT STREAMING

Appuyez une fois sur le bouton USB/SD pour afficher "BT" à l'écran. Le mélangeur peut maintenant être trouvé par un appareil mobile pour la diffusion en continu.
